Замена люминесцентных ламп на светодиодные: причины замены, какие лучше, инструкция по замене

Простая модернизация светильника

Пример замены на ленты

Кроме стандартных типов установки диодных ламп G13 T8 у меня есть и собственные разработки, которые вы можете повторить своими руками. Мой способ в 2-3 раза дешевле, но немного сложней. Основан на использовании led лент и блоков питания на 12В. Внешний вид получится другой, но ничем не хуже. Часто ли вы смотрите на потолок в помещении? К тому же их закрывают решетками, чтобы не слепили.

В корпусе растрового светильника установлен отражатель на основании, который и задействуем.

1. убираем люминесцентные трубки;
2. убираем начинку ПРА;
3. на отражатель клеим светодиодную ленту SMD 5050 плотность 60 LED на метр;
4. клеим 8 отрезков по 50 см;
5. объединяем питание;
6. устанавливаем и подключаем блок питания.

Паспортная яркость стандартного 3600 Люмен, с учетом потерь получается около 650 Лм от одной трубки. 1 метр на led диодах СМД 5050 дает около 700 Люмен. Чтобы не клеить 8 отрезков по 50 см, можно использовать ленту двойной ширины, получится 4 отрезка.

На один доработку одного потребуется 4 метра, 700 Люмен на 1м. получится 2800 Лм, немного поменьше, но незначительно. Можно использовать и более мощный вариант, например лед линейки на SMD 5630 и 5730. Их потребуется только 150см., 3 шт. по 50см.

Интересные факты о LED-лампах

Белых светодиодов не существует. Их получают, напыляя на синие особое вещество — люминофор.Синие светодиоды снижают выработку организмом мелатонина, нехватка которого не позволяет человеку до конца расслабиться.Синий цвет светодиодов негативно влияет на некоторые продукты питания, например, на молоко, изменяя его вкусовые качества даже через непрозрачную упаковку.Пульсация светодиодов снижает численность популяций животных и птиц в городе.

• http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/kak-podklyuchit-svetodiodnuyu-lampu-vmesto-lyuminescentnyx.html
• https://derevyannie-doma.com/materialy/zamena-lyuminescentnyh-lamp-na-svetodiodnye.html
• https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/sxema-podklyucheniya-svetodiodnoj-lampy-vmesto-lyuminescentnyx.html
• http://fb.ru/article/323684/kak-podklyuchit-svetodiodnuyu-lampu-vmesto-lyuminestsentnoy-samostoyatelno

Установка в светильник

Рассмотрим вопрос замены ламп люминесцентных светильников и приведем схему подключения светодиодной трубки t8.

Для подключения необходимо с помощью проводов светильника на лампу 220 В подать сетевое напряжение 220 В и при этом не использовать других дополнительных устройств.
Необходимо произвести извлечение стартера из люминесцентного светильника и закоротить дроссель. Это необходимо для подачи нужного напряжения в светодиодной лампе.
В будущем, при желании можно будет вернуть обратно стартер и люминесцентную лампу.

Возможные варианты замены ламп

Как и в случае с лампами 600 мм существуют два типа светодиодных ламп: подключение ламп с переделкой схемы светильника и включаемые на штатные места без переделки схемы светильника.

В первом случае 220 В подается непосредственно на лампы, из схемы светильника исключаются дроссели, стартеры и прочая ПРА. Потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13. Данное подключение требует переделки схемы светильника, а, следовательно, требует дополнительных финансовых затрат на переделку (оплата квалифицированного труда электромонтажника).

Во втором – в схеме светильника остаются все элементы ЭмПРА, потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13 и потребляемой мощности оставшихся в работе элементов ПРА, схема светильника не изменяется, затраты на переделку схемы теоретически отсутствуют

Почему теоретически? Следует обратить внимание, что по ряду причин не в каждом светильнике такие лампы будут работать и Заказчику, в случае принятия решения о самостоятельной замене ламп на светодиодные, следует хорошенько подумать, прежде чем закупать такие лампы в большом количестве для их замены у себя в офисе. Кроме того, на приобретенных нами лампах четко прописано “Not for use with electronic gear» — «Не для использования совместно с ЭПРА»

Вместе с лампой в комплекте идет и свой стартер для LED.

Плюсы и минусы замены люминесцентных ламп на светодиодные

Вариант с заменой люминесцентных ламп на светодиодные лампы без переделки электросхемы светильника: энергоэффективность не самая высокая, поскольку продолжается потребление электроэнергии самим ЭмПРА, однако практически отсутствуют затраты Заказчика на замену. 4х-кратная экономия электроэнергии с момента внедрения – срок окупаемости модернизации составит менее, чем 1 год. Не требует проведения работ квалифицированным персоналом. Требуется самостоятельная оценка технической возможности замены ламп на светодиодные. Снизился общий уровень освещенности приблизительно на 18%.

Вариант с заменой люминесцентных ламп на светодиодные лампы прямого включения: максимальная энергоэффективность достигается за счет повышения затрат на первоначальном этапе за счет работ по переделке электрической схемы светильника. Энергоэффективность в сравнении с первым вариантом выше приблизительно на 8%. Требует проведения работ квалифицированным персоналом. Ориентировочный срок окупаемости – 1,5 года.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Люминесцентные светильники на две, четыре и более ламп

Если переделываете светильник на 2 или больше ламп, рекомендуется разными проводниками подвести напряжение к каждому из разъемов. Конструкция имеет недостаток при установке перемычки между несколькими патронами. Если первая трубка установлена не на свое место, вторая не засветит. Вынимаете первую трубку — вторая гаснет.

На клеммную колодку, на которую подключаются по очереди фаза, ноль, земля, сведите проводники, подающие напряжение.

До крепления светильника к потолку проверьте работу ламп. Подайте напряжение; в случае необходимости отрегулируйте отходящие контакты.

ЛЭД лампы выдают направленный луч света в отличие от приборов дневного света, у которых освещение происходит на 360°. Но функция поворота на 35° в цоколе и вращение непосредственно самого цоколя помогут отрегулировать и направить поток света в нужную сторону. Этой функцией оснащен не каждый цоколь в лампе. В таком случае передвиньте крепление патрона на 90°. После проверки крепите прибор на нужное место.

Преимущества замены ламп очевидны:

• способы переделки не требуют специальных навыков и знаний, кроме того, дешевые;
• экономичнее расход электроэнергии;
• освещенность выше, чем у люминесцентных приборов.

http://electry.ru/elektrolampyi/zamena-lyuminestsentnyih-lamp-na-svetodiodnyie.htmlhttp://lampagid.ru/vidy/svetodiody/zamena-lyuminescentnyh-lamphttp://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/174-skhema-podklyucheniya-svetodiodnykh-lamp-vmesto-lyuminestsentnykhhttp://ledjournal.info/vopros-otvet/zamena-ljuminescentnyh-lamp-na-svetodiodnye.htmlhttp://odinelectric.ru/osveshhenie/istochniki-sveta/kak-zamenit-lyuminestsentnuyu-lampu-na-svetodiodnuyu

Инструкция: как заменить один прибор на другой

Итак, если технико-эксплуатационная характеристика светодиодных линейных ламп пришлась пользователю по вкусу и назрел вариант замены люминесцентных приборов, как это сделать? Условно можно разделить замену на два варианта:

1. Полный демонтаж старого светильника и монтаж нового.
2. Использовать шасси галогена под установку светодиода.

С первым вариантом понятно – придётся выполнить последовательно следующие работы:

• отключить электропитание светильника;
• аккуратно снять люминесцентные лампы и утилизировать по правилам;
• отключить линию подвода электропитания;
• демонтировать шасси;
• установить шасси под светодиодные лампы;
• подключить линию электропитания.

Для второго варианта характерной особенностью является подбор светодиодных приборов света, соответствующих габаритам люминесцентных ламп, которые предполагается заменить. Цокольная часть светодиодных ламп также должна соответствовать (обычно тип цоколя G13).

Линейные светодиодные лампы по конфигурации ничем не отличаются от традиционных люминесцентных светильников. Как правило, цокольная часть оптимально подходит под установку на шасси, где ранее стояли газовые приборы

Далее на старом шасси необходимо удалить весь вспомогательный схемный набор: дроссель (ЭМПРА), ЭПРА (в модифицированных конструкциях), колодку стартера, сглаживающий конденсатор.

Линии питания этих элементов попросту замыкаются. То есть питание к цокольной колодке светодиодной лампы подводят прямиком от сети, минуя какие-либо дополнительные элементы.

Схема включения светодиодных линейных ламп. Как видно из рисунка, подключение здесь выглядит даже проще, чем у люминесцентных приборов. Отсутствует периферийная арматура в виде ЭМПРА, ЭПРА, стартерных элементов

Если устанавливается шасси на два или более светодиодных элемента, в этом случае цокольные колодки под каждый прибор соединяются с другими по схеме параллельного включения.

Какие лучше лампы выбрать на замену

Рекомендуется использовать стандартный, проверенный неоднократно личным опытом многих пользователей принцип. Первая рекомендация – выбирать приборы из ассортимента известных производителей, гарантирующих высокое качество продукта. Такие устройства обычно выделяются высокой стоимостью, но быстро окупаются за счёт экономичного энергопотребления.

Второй принцип подбора – количество светодиодных элементов на единицу площади рабочей поверхности лампы. Чем больше на поверхности размещено светодиодных элементов, тем выше рассеивающая способность светильника. Поэтому, если необходимо освещать большую площадь помещения, следует выбирать изделия с максимально возможным числом светодиодов.

Вот такая светодиодная лампа, где размещение рабочих элементов отмечается в трёхрядном исполнении, по уровню рассеивания света приближается к люминесцентным устройствам

По привычке потенциальный покупатель выбирает приборы света с оглядкой на параметр мощности. В данном случае мощность определяется несколько иначе – с учётом соотношения 1 к 10, если сравнивать с обычной лампой прямого накала. К примеру, если мощность обычного прибора 100 Вт, тогда светодиодный аналог будет соответствовать 10 ваттам.

Исходя из условий эксплуатации, подбирают светильники по классу защиты. Для эксплуатации в бытовых условиях обычно удовлетворительным вариантом является класс IP40. Для помещений с более высокими требованиями — класс защиты от 50 и выше. Высокие параметры защиты необходимы для светильников, устанавливаемых в специальных помещениях со взрывоопасной окружающей средой.

Преимущества переделки

Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий. Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза

Лампы светодиодные вместо люминесцентных Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т

Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение. Различают выносной и встраиваемый драйвер

Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

Различают выносной и встраиваемый драйвер. Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника. В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

Цоколь

Первое, на что надо обратить внимание, — какой цоколь у нужной вам лампы, ведь если вы ошибетесь, то просто не сможете вставить лампу в светильник. На рынке представлено несколько видов цоколей светодиодных ламп, «опознать» которые можно по маркировке на упаковке

Буквы в названии цоколя обозначают его тип, а цифры — диаметр у винтовых или расстояние между контактами у штырьковых цоколей.

Цоколь Е27

Самый распространенный тип цоколя — винтовой, или как его еще называют, «цоколь Эдисона». Винтовые цоколи могут быть трех размеров:

• Е27 — стандартный цоколь. Применяется повсеместно в бытовом освещении.
• Е14 — «миньон». Отличается небольшим диаметром. Лампы с ним часто используются в подвесных светильниках.
• Е40 — цоколь большого диаметра, также называемый «Голиаф». Он встречается в конструкции самых мощных ламп для уличных и промышленных светильников: 50, 80, 100, 150 Вт.

Штырьковые цоколи

Менее распространены, но набирают всё большую популярность. Такие цоколи могут сильно отличаться друг от друга, но все они не вкручиваются, а вставляются в светильник, что обеспечивает максимальную простоту и безопасность их эксплуатации. Полноценной заменой галогенных ламп являются соответствующие светодиодные со штырьковыми цоколями: GU10, GU5.3, G4, G9, GX53, GX70 и G13. Наиболее часто на рынке встречаются цоколи GU5.3 и GU10. Ими оснащены софиты типа MR16 и PAR16, использующиеся для акцентной и точечной подсветки в потолочных светильниках.

Цоколями G4 и G9 чаще всего оснащены компактные капсульные лампы, которые применяются в декоративном освещении, мебельных и потолочных светильниках, натяжных потолках и т.д. GX53, GX70 — цоколь так называемых «таблеток» или «спотов» — ламп, выполненных в форме плоского цилиндра. Они используются для общего и декоративного освещения жилых помещений: в натяжных потолках, подсветке ниш и мебели.

G13 — цоколь линейных светодиодных ламп T8, которые подходят для освещения больших аудиторий, например, в школе или офисе, а также магазинов и лечебных учреждений.

Особенности переустановки ламп

Перед тем как заменить лампы, нужно учесть ряд особенностей. Например, если это обыкновенная люстра с галогенными лампочками, здесь не предусмотрена переустановка источника света из-за установленного трансформатора, который преобразует стандартное напряжение специально под «галогенки».

Трансформатор для галогенной люстры.

В этом случае придется сменить люстру полностью. Если LED-чип рассчитан на меньшее напряжение, он просто не включится. Также некоторые люстры имеют пульт управления. Если установить другие лампочки, он перестанет работать.

В точечном светильнике

Сначала снимается фиксирующее кольцо, затем надо изъять устройство из патрона (перед этим на руки следует надеть перчатки). Затем устанавливается новая лампочка, после чего корпус светильника закрепляется на место.

Смена галогенной лампы в точечном светильнике.

Светодиодная лампочка для точечного светильника считается лучшим аналогом, так как она экономична и безопасна. Вытеснение галогенок происходит из-за высокого потребления энергии. Если в светильнике патрон соответствует купленной светодиодной лампе, можно произвести замену одного типа изделия на другой.

Установить светодиодный аналог вместо галогенной лампы на 220 вольт гораздо проще, так как конструкция предусматривает наличие стабилизатора тока. Но если необходимо выполнить переделку галогенов 12-вольтной модели с эквивалентным напряжением питания, могут возникнуть трудности, с которыми справится только мастер.

В подвесном потолке

Замена  лампочек в подвесном потолке происходит в следующем порядке:

1. Обесточивание помещения.
2. Демонтаж внутренних механизмов, то есть установка драйвера вместо трансформатора. Это необходимо для преобразования тока 220 В в необходимый номинал для светодиодов.
3. Снятие патрона.
4. Установка светодиодной лампы.
5. Если возникла необходимость, изоляция проводки.
6. Сборка.

Устройство лампы в подвесном потолке.

Перед тем как включать лампочки, следует проверить ещё раз, всё ли правильно установлено

Важно, чтобы трансформатор работал корректно, в противном случае это может привести к перегоранию диодов

Инструкция по замене люминесцентных трубок

Рассмотрим, как переделать люминесцентный светильник в светодиодный без замены корпуса. Такой способ будет интересен владельцам крупных помещений или частных домов с большим количеством осветительных приборов, переделка которых не должна требовать крупных денежных затрат. Покупка светильников сама по себе означает заметные расходы, поэтому возможность экономии средств будет предпочтительна.

Переделка люминесцентного светильника на использование светодиодного аналога не требует никаких специфических действий. Если в лампе имеется собственный встроенный диммер, ее можно подсоединить напрямую к сети 220 В. Для этого используются два противоположных контакта. Для того, чтобы установить LED-лампу в стандартный корпус, следует закоротить дроссель и вынуть стартер из гнезда.

Особенности устройства люминесцентной лампы

Чтобы отчётливее понимать стремление общества к замене люминесцентных ламп светодиодными приборами, логично ближе ознакомиться с газовой конструкцией.

Действительно, прибор света с люминесцентным покрытием – это стеклянная герметичная трубка, заполненная, как правило, парами ртути.

Люминесцентные светильники с лампами, наполненными газовой средой, «питаются» электричеством через дроссельный элемент. Более совершенные конструкции оснащаются электронной схемой без наличия дросселей и считаются несколько улучшенными в плане эксплуатации

Выпускаются две модификации таких приборов:

1. Для уличной инсталляции (с колбами высокого давления).
2. Для бытовой установки (с колбами низкого давления).

Фактически внутри баллона люминесцентной лампы присутствует смесь газов, состоящая из паров ртути и аргона. Изнутри стенки стеклянной колбы покрываются специальным составом – люминофором. Когда в газовой среде образуется электрический разряд, формируется свечение газа, а за счёт люминофора это свечение трансформируется в свет видимого диапазона.

Подробнее об устройстве люминесцентов мы писали в этой статье.

Преимущества люминесцентных светильников

Разработка и производство светильников подобного типа, прежде всего, явились результатом постоянного запроса на экономию энергоресурсов. Следует отдать должное – люминесцентные лампы позволяют существенно экономить.

Энергосберегающий прибор света и традиционный источник с нитью прямого накала. Если сравнивать по энергетическим параметрам, разница отмечается существенная в пользу первого прибора, где потребление тока снижено в разы

При этом экономить можно за счёт более высокой светоотдачи приборов, размещая меньшее число приборов на единицу площади по сравнению с лампами прямого накала.

Целесообразность применения газоразрядных ламп отмечается не столько для бытовой сферы, сколько для промышленно-хозяйственных структур, то есть там, где необходимо освещать значительные площади с минимальными издержками в плане энергопотребления.

Среди преимуществ люминесцентных светильников выделяется приличная эксплуатационная наработка. В среднем эксплуатационная наработка для газовых конструкций составляет 10000 часов.

Сравнительная картография, где отмечаются электрические преимущества приборов света разного периода использования. Как видно из сравнительных параметров, традиционная лампа прямого накала является самым «расточительным» прибором света

Если люминесцентные лампы приравнивать к аналогам прямого накала, где максимум наработки – 1000 часов, преимущественная разница становится более чем очевидной.

Недостатки приборов света с напылением люминофора

Однако имеющиеся преимущества люминесцентных ламп, к сожалению, не скрывают явно выраженных недостатков этих же приборов. И главный негатив здесь – повышенная химическая опасность.

Структура люминесцентного источника света: 1 – стеклянная герметичная трубка; 2 – слой люминофора; 3 – нить накала; 4 – световой поток, видимый для людей; 5 – атом ртути

Баллон каждого светильника содержит как минимум 2 мг ртути, а этот химический элемент относится к разряду крайне опасных для живого организма. Конечно, пока колба находится в герметичном состоянии, химическая опасность сводится к нулю.

Тем не менее, случаи боя стеклянных баллонов люминесцентных ламп – это практика вполне обыденная

Поэтому важно сразу же задуматься о правильной утилизации люминесцентных ламп

Также из недостатков следует о свет и эффект «стробирования». Оба эффекта оказывают неблагоприятное действие на зрение. Именно поэтому люминесцентные светильники не нашли широкого применения в бытовой сфере. Одним словом, нашлись все основания, чтобы поставить ребром вопрос о замене люминесцентных светильников. Подходящая альтернатива нашлась быстро.

Преимущества светодиодов

Люминесцентные (энергосберегающие, как их еще называют) лампы — это газоразрядные конструкции, которые за короткий срок вытеснили привычные лампы накаливания благодаря своей экономичности и долговечности. Теперь их превосходство заканчивается благодаря появлению светодиодных образцов. Изначально они появились практически одновременно с энергосберегающими, но разница в цене какое-то время ограничивала их применение.

Люминесцентные виды — это современная модификация всем знакомых ламп дневного света. Они имеют недостатки:

• внутри колбы присутствует небольшое количество вредной ртути;
• запуск люминесцентных ламп возможен только с ЭПРА (электронный пускорегулирующий аппарат);
• при работе происходит мерцание, заметное невооруженным глазом, вредное и в некоторых ситуациях опасное;
• утилизация вышедших из строя ламп производится только специализированными организациями;
• во время работы светильник может издавать звук;
• цветопередача энергосберегающих устройств не качественная, свет имеет мертвенный, неестественный оттенок.

Светодиодные конструкции лишены этих недостатков полностью. Лед-светильник обладает следующими преимуществами:

• полная экологическая безопасность;
• ровный, не мигающий свет;
• лампа включается мгновенно, без задержек;
• широкий выбор цвета свечения, от холодного синего до теплого красного;
• прочная колба, устойчивая к внешним воздействиям.

Как только цены на светодиодные лампы снизились до приемлемого значения, пользователи активно начали производить замену на этот тип светильников.

Преимущество LED-освещения в светильниках

Светодиодные лампы повсеместно устанавливаются вместо люминесцентных, так как, при прочих равных, выигрывают по некоторым параметрам:

• экологичность — в люминесцентных лампах содержится токсичная ртуть. В связи с этим утилизация газоразрядок обычным способом запрещена. Регламент предписывает сдачу отработанных колб в специальное предприятие, причем стоимость утилизации от 8 рублей за одну единицу. LED-элемент можно просто выбросить в контейнер для твердых бытовых отходов, при разрушении конструкции никакой опасности для окружающих он не представляет;
• светоотдача и производительность — хотя большинство производителей заявляют о КПД светодиодных ламп в 90%. В действительности эта цифра близка к 40%. С учетом потерь электроэнергии в драйвере КПД LED-светильника снижается до 130 люмен на ватт, что составляет 25-30%. Однако даже с учетом всех вычетов люминесцентные приборы проигрывают и здесь, так как максимум их КПД не превышает 80 люмен/Ватт — 20%. Учитывая отсутствие разработок в этом направлении, каких-либо улучшений в показателях газоразрядок в дальнейшем не ожидается;
• эргономика — работа люминесцентных ламп и пускорегулирующих устройств сопровождается гудением, треском, радио- и аудиопомехами для близлежащих электроприборов. Кроме этого, коэффициент пульсации света газоразрядок в момент их запуска превышает 20% против 5-10% у LED-светильников;
• стабильность — при скачках напряжения в сети, особенно падении до 180 Вольт люминесцентные лампы мигают или тухнут. Дешевые китайские светодиодные приборы с диодным мостом вместо стабилизатора напряжения тоже работают некорректно. Но использование высокочастотных стабилизаторов в схеме решает эту проблему;
• деградация — люминофор со временем осыпается и выгорает, уменьшая светоотдачу и смещая спектр свечения газоразрядки в опасный ультрафиолетовый диапазон.

Главный недостаток ЛЭД-ламп — это цена, по-прежнему превышающая газоразрядные аналоги. Повышение доступности идет за счет упрощения схем и использования малоэффективных деталей, что нивелирует часть выгоды от переоборудования на новый тип освещения вместо устаревших люминесцентных трубок. Китайские изделия работают зачастую не дольше ламп накаливания, сильно греются, перегорают, поэтому их эксплуатация выходит еще дороже за счет вынужденной замены источника света после его поломки.

Схема подключения светодиодных ламп вместо люминесцентных

Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.

Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.

Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.

Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.

Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

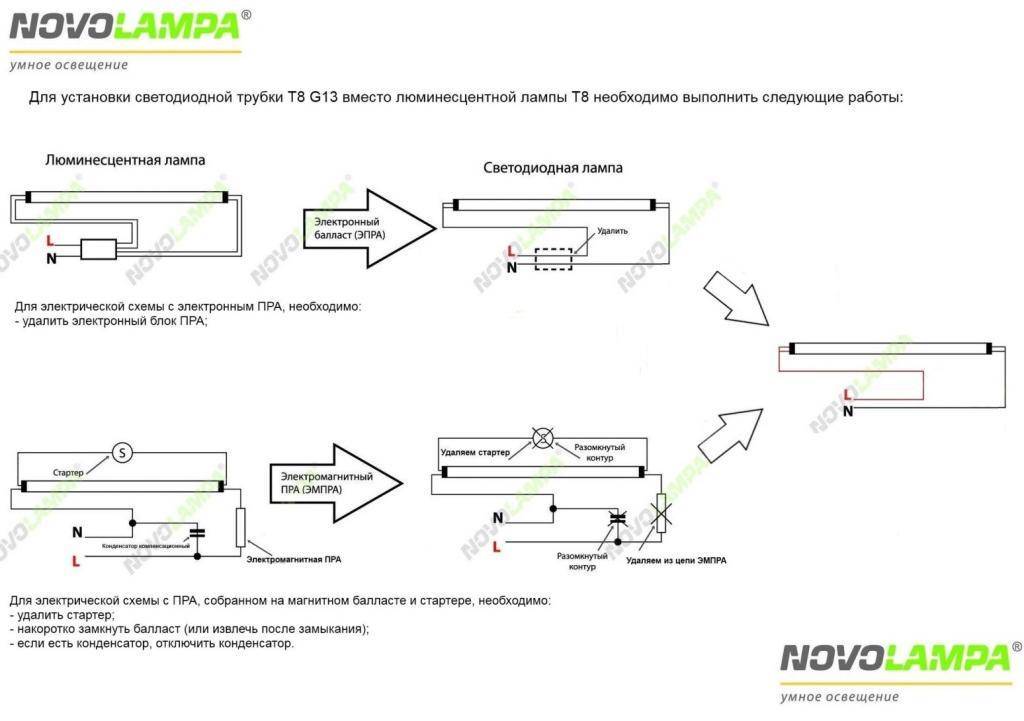

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».

Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:

Вторая схема более современная, с электронным пускорегулирующим аппаратом:

Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале — Схема подключения люминесцентных светильников

В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.

Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:

И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее

Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута

В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:

• Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.
• Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»
• В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.

Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.
