Зачем в квартире нужно УЗО

В чём разница

Несмотря на некоторую схожесть в назначении, оба прибора имеют отличия.

Отличие по функциональному назначению

УЗО или ВД — это защитный прибор узкопрофильного назначения. Принцип его работы заключается в сравнении тока в фазном проводе, по которому он подаётся потребителю, и нулевом, по которому он возвращается. Если между ними имеется различие, то в цепи есть утечка. В этом случае ВД отключает цепь. Но от перегрузок в линии или короткого замыкания он не защищает.

Дифавтомат выгодно отличается от УЗО большей скоростью срабатывания, обладает большей механической устойчивостью. Кроме защиты людей от поражения током, дифавтомат предохраняет электрические цепи от перегрузок. Благодаря встроенному дифтрансформатору, прибор обнаруживает утечку тока через некачественную изоляцию или в местах, где она повреждена, и отключает электропитание.

Внешние отличия

По внешнему виду УЗО и дифавтоматы весьма схожи. Но между ними есть и существенные отличия, по которым их можно распознать.

Отличие маркировки УЗО и дифавтоматов

Многие параметры устройств можно узнать из надписей, нанесённых на корпус прибора.

основные характеристики прибора

Маркировка приборов содержит комбинацию букв и цифр.

Если она содержит вначале букву, а затем цифры, например, С16 — то это дифавтомат, рассчитанный на номинальный ток 16А. На рисунке показана расшифровка основных характеристик дифавтомата.

16А — это дифавтомат с номинальным током 16А

Если маркировка начинается с буквы, например, 16А, то этот прибор — УЗО.

Различия в схемах устройств

Практически на всех приборах защитного отключения присутствуют их схемы.

Схема дифавтомата содержит дополнительные блоки — тепловой и электромагнитный расцепители.

дифавтомат имеет расцепители

Различия в размерах

Основными размерами приборов являются их ширина, высота и глубина. Ширина определяет место, занимаемое на монтажной рейке. Она различна для 1, 2 и 4-х полосных УЗО.

ДифавтоматУЗО
Ширина (мм)3618–36–72
Высота (мм)8280
Глубина (мм)7270

Название, аббревиатуры и сокращения на корпусе устройств

Большинство современных устройств отечественного и импортного производства имеют на корпусе пояснительные надписи:

  • «Выключатель дифференциальный»;
  • «Автоматический выключатель дифференциального тока»;
  • «Дифавтомат»;
  • содержат аббревиатуру АВДТ.

На корпусе прибора могут быть различные аббревиатуры. Они обозначают:

  • ВД — устройство защитного отключения;
  • АВДТ — автоматический выключатель дифференцированного тока.

Чем отличается УЗО от дифференциального автомата?

Начнем с терминологии.

  • УЗО – это аббревиатура и расшифровывается она как устройство для защитного отключения. Срабатывает этот аппарат, отключая ток при нарушении изоляции проводки.
  • Автомат выключения тока срабатывает в случае превышения нагрузки и при замыкании сети.
  • Дифавтомат или дифференциальный автомат- это аппарат автоматического выключения тока дифференциального типа, который «дифференцированно» совмещает в себе функции как автоматического выключателя тока, так и УЗО.

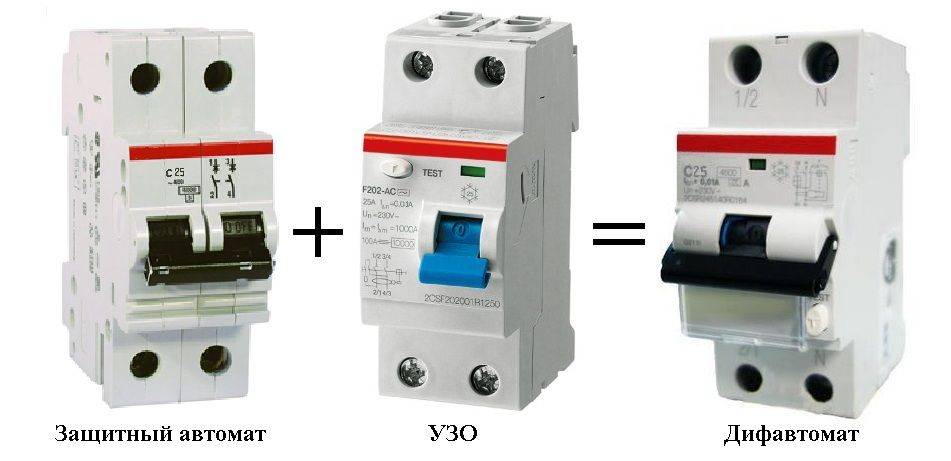

Иначе говоря – это три разных аппарата, с разными функциями автоматической защиты сети.

Следуя правилу, что лучше раз увидеть, чем сотню раз услышать смотрим на картинку и запоминаем, чем отличаются дифавтоматы от УЗО:

Сразу поставим, как говорится точки над всеми і – отличие УЗО от автомата выключения тока в том, что УЗО не способен защитить электросеть от различных перегрУЗОк и замыканий проводки накоротко. Его предназначение – фиксировать ток утечки и отключать сеть. Иначе – это своеобразный индикатор того, что ток не поступает мимо его потребителей:

  • ламп освещения;
  • утюга;
  • фена;
  • стиральной машины и других электроустройств.

Если где ни будь во внутренней проводке будет повреждена ее изоляция, появится утечка электричества и в связи с этим для обитателей жилья появится угроза поражения током, УЗОавтоматически произведет его отключение. В этом собственно главная и принципиальная особенность, чем отличается УЗО от дифференциального автомата, который защищает и от перегрузки сети и от ее замыканий, и даже от утечек.

Поэтому разница между УЗО и дифференциальным автоматом в том, что сам УЗО нуждается в защите от перегрУЗОк и замыканий.

Если вернуться к началу нашего ликбеза, где описаны последствия «огненного петуха» то в результате утечки тока, также может произойти пожар, так как в этом случае проводка начинает греться вплоть до ее возгорания.

Для наглядности приведем такой пример. Включаем все электроприборы, которые находятся в квартире или доме начиная от настольной лампы, и заканчивая водонагревателем, утюгом и стиральной машиной (в таких случаях пишут «не пытайтесь такого повторить!» тем самым создаем искусственную перегрузку для проводки, УЗО ожидаемо не сработает. А проводка при отсутствии другой какой — либо защиты типа дифавтомата и наличии «жучка» может вместе с УЗО выгореть под чистую.

Если (чего тоже делать нельзя!) закоротить фазный провод с нулевым и таким образом создать фейерверк замыкания, то с уверенностью можно утверждать, что УЗО также не сработает.

Вывод: если на один стол положить устройства УЗО и дифференциальные автоматы, разница в том, что первые защищают человека лишь от удара током, а вторые защищают не только человека, но и всю электрическую сеть с подключенными к ней всеми электроприборами. Хотя по внешнему виду они похожи, как два близнеца.

Поэтому если используют УЗО вместе с дифавтоматом, то подключают его уже после автомата и причем последовательно с ним, так как УЗО (что выяснили ранее) само нуждается в защите от замыкания и перегрузки.

Критерии выбора УЗО

Выше мы рассмотрели, какие типы и виды УЗО бывают, и убедились в необходимости их использования. На вопрос, какое УЗО выбрать для вашего дома и как подобрать этот действительно нужный прибор, лучше помогут ответить специалисты. При строительстве нового дома либо при капитальном ремонте квартиры нужно разработать проект всего электроснабжения помещения. Во время процесса ремонта возникает много технических нюансов, с ними под силу справиться лишь опытные инженеры-электрики. Именно они помогут вам правильно выбрать подходящее устройство защитного отключения для вашего дома.

Если в вашей квартире не установлено реле напряжения, то вы можете быть подвержены скачкам напряжения сети. В розетке вместо 220 Вольт может резко появиться 300 Вольт. Такие перепады напряжения очень опасны для электронного УЗО. Ведь из-за таких скачков может выйти из рабочего строя его электронная плата. Вы можете и не знать, что внутреннее устройство вышло из строя. Поэтому особо рекомендуется выполнять периодическую проверку работоспособности УЗО. Для этого существует функция «Тест» на корпусе устройства, лучше это делать раз в месяц.


УЗО различных производителей

Также не мешает обратить внимание на выбор производителя УЗО. Рассмотрим лучшие европейские фирмы производители данных приборов:

  • ABB;
  • Legrand;
  • Siemens;
  • Schneider electric;
  • Moeller;
  • AEG.

Но уже существует вполне приличная альтернатива среди отечественных производителей:

  • DEKraft;
  • КЭАЗ;
  • ИЕК;
  • Контактор.

Исходя из этого рейтинга, вы можете сами изучить отзывы на различных сайтах, чтобы определиться с производителем автоматического автомата для дома.

Также выбор зависит, куда вы будете устанавливать данное устройство – в частный дом или квартиру. Напряжение, протяжённость и количество подключённой бытовой техники, требует особого внимания при подключении УЗО.

Назначение и принцип работы УЗО

Прежде всего, рассмотрим, зачем нужно это устройство, и с какой целью оно ставится в сетевую питающую линию. При непрофессиональном подходе к этим вопросам создаётся впечатление, что для надёжной защиты линий питания вполне достаточно одного автоматического выключателя. Но требуется узо для того, чтобы защитить человека и животных от поражения током при наличии его утечек.

Особенностью приборов этого класса является высокая чувствительность к очень малым токам, составляющим доли ампера и всегда присутствующим в местах повышенной влажности или повреждения изоляции. Именно поэтому установка узо – это самый надёжный способ обезопасить живые организмы (включая домашних животных) от возможного поражения током в ряде опасных зон, имеющихся не только в городских квартирах, но и в частных жилых строениях.

В основе работы УЗО лежит принцип сравнения токов в специальном дифференциальном узле с заведенным в него прямым и обратным отводом от однофазной линии (его включение в питающую цепь приведено на рисунке ниже).

Рассмотрим суть функционирования этого прибора более подробно в виде следующей последовательности его состояний:

  • В нормальном (штатном) режиме работы прямые и обратные токи, протекающие через дифференциальный узел, имеют одинаковые по амплитуде значения. При этом защитные устройства никак не реагирует на изменение токов в линии, поскольку создаваемые индуктивными катушками магнитные поля взаимно компенсируются (токи через них равны по величине);
  • В случае, если есть утечка через живой организм (её значение измеряется в микроамперах) в дифференциальном или сравнивающем узле появляется разница токов, нарушающая баланс магнитных потоков Ф1 и Ф2;
  • Следствием этого является формирование управляющего импульса, подаваемого на исполнительное реле, которое и отключает линию от потребителя (нагрузки).

Обратите внимание! Скорость таких отключений или срабатывания исполнительного реле обычно исчисляется долями секунд (точнее микросекундами). За столь короткое время токовые процессы не успевают распространиться по телу живого организма, что означает стопроцентную защищённость от удара током

За столь короткое время токовые процессы не успевают распространиться по телу живого организма, что означает стопроцентную защищённость от удара током.

Читать также: Регулятор напряжения на микроконтроллере

Что поставить: дифавтомат или УЗО

Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.

Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.

При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.

В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.

Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.

Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.

В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.

Монтаж.

Далее, монтаж дифавтоматов выполнить проще, чем монтаж УЗО+автомата. Дифавтомат имеет две входные клеммы, к которым подключается ноль и фаза со стороны питания, и две выходные для подключения нуля и фазы к нагрузке.

Установка и расключение УЗО и автоматического выключателя происходит немного сложнее, поскольку фазный провод дополнительно проходит через клеммы автомата.

Использование дифавтоматов вместо связки УЗО+автомат упрощает монтаж и уменьшает вероятность возникновения ошибок при подключении, по сравнению с подключением УЗО и автоматического выключателя. При большом количестве групп упрощение подключения ощущается еще больше.

Характеристики.

Хочу отметить о равнозначности предполагаемой замены УЗО и автоматического выключателя на дифавтомат

Изучая типы и основные характеристики УЗО, я не раз обращал внимание, что по конструктивному исполнению УЗО бывают электромеханические и электронные. Это принципиальный момент. Если вы не в курсе, тогда подробно прочитайте статью УЗО основные характеристики

Если вы не в курсе, тогда подробно прочитайте статью УЗО основные характеристики.

Дело в том, что эти типы УЗО по разному ведут себя при аварийных режимах работы электрической сети, в частности при обрыве нулевого провода со стороны питающей линии.

К чему я веду? А к тому, что в состав дифавтомата входит модуль дифференциальной защиты (т.е. часть дифа — это УЗО) и все выше сказанное в полной мере относится и к дифавтоматам.

И очень часто бывает так, что вместо электромеханического УЗО, которое при обрыве нуля работоспособно и выполняет свою защитную функцию, устанавливается дифавтомат с электронным модулем дифференциальной защиты, который при обрыве нуля не работоспособен, поскольку содержит в своей конструкции электронный блок, питающийся от электросети. К тому же электронные УЗО и дифавтоматы дешевле электромеханических.

Многие покупая УЗО или дифавтомат об этом даже не задумываются, причем продавцы в магазине порой тоже не могут дать внятный ответ, какого типа они продают устройство. Рекомендую прежде, чем отправляться за покупкой в магазин, внимательно изучить статью Как проверить тип УЗО?

Также многие современные электроприборы имеют сложные схемы управления, которые в случае пробоя изоляции помимо синусоидальных токов утечки, могут создавать и пульсирующие токи утечки постоянного тока. В таких ситуациях желательно использовать дифференциальную защиту типа А, а не широко распространенный тип АС. Устройства типа А стоят дороже и их сложнее приобрести.

Это также необходимо учитывать при замене УЗО на дифавтомат. Если у вас стоит автомат и электромеханическое УЗО типа А, а вы производите замену на дифавтомат с электронным модулем диф. защиты типа АС — замена, как минимум, не равнозначная.

Поэтому при замене связки УЗО+автомат на дифавтомат необходимо учитывать основные характеристики и тип устройств для равнозначной замены.

Механизм работы обычного автоматического выключателя

Обычные автоматы имеют достаточно много разновидностей. Они помогают устранить следующие неполадки:

  • Короткое замыкание. Оно появляется при падении электрического сопротивления нагрузки до минимальных параметров.
  • Перегруз проводов. Современные электроприборы создают очень большие токи. В некачественной проводке сильно нагреваются токоведущие жилы. При этом наблюдается перегревание и старение изоляции, что провоцирует потерю диэлектрических свойств.

Для устранения перечисленных неисправностей в конструкции автоматов предусмотрены следующие элементы:

  • Электромагнитная катушка отключения, которая отличается мгновенным действием и устраняет возникающие короткие замыкания. Также в структуру входит система гашения электрической дуги, которая появляется.
  • Тепловой расцепитель, который работает с выдержкой времени. Его изготавливают на базе биметаллической пластины. Этот элемент помогает убрать перегрузы в электрических цепях.

Автомат для жилых помещений включается в однофазный провод. Он держит под контролем только те токи, которые через него проходят. Этот элемент не реагирует на токи утечек, которые появляются.

Отдельно нужно упомянуть устройство защитного отключения. В двухпроводной системе оно подключается через 2 провода – фазы и нуля. Это устройство все время сравнивает токи, которые там циркулируют, и определяет их разницу.

Если ток, который выходит из нулевого проводника, совпадает по значению с тем, что входит в фазный провод, УЗО не отключает схему, разрешая ей работать. При появлении незначительных отклонений указанных величин, которые не сказываются на безопасности, УЗО тоже не прекращает подачу питания.

При этом устройство снимает напряжение с проводов, если появляется опасный ток утечки, который способен навредить человеку или включенным электроприборам. Для этого устройство настроено на срабатывание в момент достижения разницы токов конкретной величины.

Таким образом, удается исключить ложные срабатывания и создать возможности для полноценного функционирования защиты. Это помогает устранить токи утечек. Однако сама конструкция устройства не имеет никакой защиты от вероятного появления токов коротких замыканий или перегрузов в схеме. Потому само УЗО тоже требуется защищать от указанных факторов.

Виды УЗО

Сами УЗО разделяются на трехфазные и однофазные (четырех и двух полюсные).

Также у этих устройств есть такой показатель как номинальный ток. Самый частый это 24 или 40 Ампер. Этот показатель необходимо учитывать при установке УЗО на группу или линию, в которых не предполагается превышение этого показателя.

Рассмотрим характеристики УЗО более детально:

  • Ток утечки мА. Самые востребованные на рынке УЗО на 0,03 мА (30 миллиампер), считающимися безопасными для человека. Часто встречаются УЗО с током утечки 0.1 А, обычно это четырехполюсные УЗО. Также бывают особо чувствительные УЗО от 0,01 А и промымшленная автоматика с утечкой более 0,1 Ампера
  • Номинальный ток А (C). Обычно это 25 ампер на линию, или 40 ампер (на квартиру), и более (частный дом, предприятие). Это тот ток, который не рекомендуется превышать для корректной работы устройства.
  • Количество полюсов . Четырех полюсные и двух полюсные. Для трезфазных и однофазных сетей.
  • Функция дифавтомата. Также имеет характеристику обычного автомата с номиналом тока отключения устройства (6,10,15,20,25,32,40,64 Ампера). Двуполюсные дифы используется на каждую линию. Они повышают функционал щитка, экономя при этом места. Чаще всего устанавливаются в частных домах, коттеджах и больших квартирах\офисах.

Про устройство защитного отключения

Устройство защитного отключения следит за разностями токов протекающих по двум проводам однофазной сети и четырем проводам трехфазной сети. Если сумма этих токов равно нулю, то УЗО работает в нормальном режиме. Если появляется разница токов (дифференциальный ток), то УЗО отключает участок сети, на котором устройство установлено.

Основное назначение УЗО это защита от поражений электротоком при прикосновении к токопроводящим корпусам приборов, оказавшихся под напряжением (защита от косвенного прикосновения).

Если корпус прибора, потенциально проводящий ток, например, стиральной машины, случайно, окажется под напряжением, то при его касании, УЗО, этого участка, должно отключить поврежденный участок цепи. УЗО может срабатывать, не только при возникновении токов повреждения (при повреждении изоляции), но и при прямом касании фазным проводом токопроводящего корпуса.

После срабатывания УЗО, нужно устранить неисправность и взвести УЗО в рабочее положение, подняв рычажок управления вверх.

Дифференциальный автомат – защищает от всего

Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.

Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.

На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).

У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.

АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.

По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.

Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).

С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.

То есть у электромеханических дифференциальных выключателей есть следующие преимущества:

  1. Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
  2. Не выходят из строя от импульсного перенапряжения.
  3. Не потребляют энергию для собственного питания.

Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.

Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.

При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)

У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.

Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.

Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:

Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.

Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.

Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков

Спасибо, помогло!1Не помогло

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО. Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

  • по надписям на лицевой панели;
  • маркировке;
  • функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО. Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора. Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат. Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки. Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение. Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Какое устройство лучше выбрать

Перед монтажом проводки следует принять решение: какой прибор выбрать, или лучше поставить оба.

Специалисты советуют остановить свой выбор на совместном использовании узкопрофильных приборов.

Главным критерием выбора защитных устройств являются их максимально допустимый ток и мощность. Современные бытовые дифавтоматы и УЗО рассчитаны на ток до 30А и мощность до 400Вт. При выборе нужно ориентироваться исходя из паспортных данных подключаемых потребителей энергии. Для стиральной машины с подогревом воды желательно установить защитное устройство, рассчитанное на ток 30А.

На рынке дифавтоматов представлены модели отечественного и импортного производства с различными характеристиками:

  • Legrand. Имеет две модификации — электронно-механическую и полностью электронную;
  • IEK. Хорошо себя зарекомендовал, имеет много плюсов, но есть и существенный недостаток — порог токовой утечки не определён;
  • Шнейдер электрик. Проверенный и надёжный прибор;
  • ABB 16A. Обеспечивает быстрое отключение при коротком замыкании;
  • АД 12. Автомат обеспечивает работу в обычном режиме и при понижении напряжения до 50В;
  • EKF АД 32. Самый популярный для подключения водонагревательных приборов на кухне и в ванной.

Чтобы выбрать нужную модель, следует изучить их характеристики. У разных производителей они могут отличаться. В видеоролике подробно показано, как изменяются характеристики во время работы. Изменяются токи, температура дифавтоматов, потребляемая мощность. Даны рекомендации по установке дифавтоматов в электрощит.

Преимущество селективного дифавтомата

Особый интерес представляет селективный дифавтомат. Специалисты считают, что это самый лучший автомат для установки на лестничных площадках. При появлении утечки тока или при коротком замыкании отключается только та квартира, где возникла проблема. Эффективно его использование и в пределах одной квартиры, когда есть необходимость разделить всех потребителей на несколько независимых групп. Подробнее в видео.

Устройство защитного отключения

Предназначение УЗО – снятие напряжения с проводов, подходящих к нему, при возникновении утечки тока опасной величины внутри контролируемой схемы. Устройство срабатывает только в том случае, если разница токов достигает определенного значения. Когда отклонение небольшое или величина тока, выходящего из нулевого проводника, соответствует току, входящему в фазный провод, подача электропитания не блокируется.

Отличие УЗО от автомата в том, что оно не защищает проводку и прибор от короткого замыкания, а лишь обеспечивает защиту от поражения током в случае касания токоведущих частей или неисправности оборудования. Оно также предотвращает возможность возгорания проводки вследствие замыканий на землю или при возникновении токов утечки.

Автоматический выключатель

Это устройство не контролирует токи утечки, оно предназначено для ликвидации неисправностей, спровоцированных коротким замыканием или перегрузом проводов. В конструкцию агрегата входят:

  • Электромагнитная катушка отключения быстрого действия.
  • Система гашения электрической дуги.
  • Тепловой расцепитель, работающий с выдержкой времени.

Существует множество моделей автоматических выключателей, рассчитанных для установки на объектах разной направленности.

Автоматический выключатель и УЗО всегда подключаются в схему последовательно.

Выключатель автоматический дифференциальный

Он предназначен для ликвидации всех видов неисправностей (утечка тока, перегруз проводов, короткое замыкание), поэтому его конструкция сложнее, чем у первых двух устройств. В дифавтомат встроено УЗО, защищенное тепловым и электромагнитным расцепителями.

Сравнительная характеристика защитных автоматов

Выбор прибора определяется задачами, которые он призван выполнять. УЗО и автоматический выключатель устанавливают в случае одновременного подключения нескольких электроприборов разной мощности (например – холодильник, стиральная машина, микроволновка и кофеварка). Если хотя бы часть из них работает в один и тот же период времени, их мощность может превысить номинальную величину защит, что приведет к перегрузу по току.

Выключатель автоматический дифференциальный чаще используется для защиты одного прибора, подключенного отдельной линией.

Конструктивное исполнение УЗО и автоматического выключателя проще, чем у дифавтомата, поэтому при настройке последнего требуется больше операций.

С экономической точки зрения дифавтомат менее выгоден, так как, если он выйдет из строя, придется покупать новый. В случае подключения автоматического выключателя и УЗО ломается и требует замены обычно только один из приборов.

Маркировка защитных автоматов

Внешний вид дифавтомата и УЗО идентичен, но для удобства покупателей разработана система маркировки, благодаря которой их легко отличить. Буквы «ВД» (выключатель дифференциальный) на корпусе обозначают УЗО, а буквы «АВДТ» – дифавтомат. На корпусе дифавтомата в схеме показаны токовые защиты автоматического выключателя, в то время как у УЗО – только дифференциальный трансформатор цепи и тока.

Кто занимает больше места в щите узо или авдт

Представим, что у вас в квартире установлен небольшой распределительный щиток, который забит под завязку, электропроводка разбита по группам, каждая группа питается от своего аппарата защиты (автомата). Возникает необходимость добавить еще парочку устройств в электрощит. Как это сделать? Конечно, можно заменить щиток на более просторный, но не все захотят это делать, особенно если ремонт уже закончен. Поэтому в имеющемся щитке остается лишь «жонглировать» модульными устройствами.

Вы все прекрасно знаете, что УЗО не имеет встроенной защиты от сверхтоков и поэтому его нужно защищать автоматами, соответственно, с каждым таким устройством дополнительно нужно устанавливать автоматический выключатель. Давайте посчитаем, сколько такой дуэт занимает места в щитке: устройство защитного отключения занимает два модуль-места, автомат одно модуль-место. Итого выходит если в качестве защиты использовать УЗО то в щите как минимум будет занято три модуль-места.

Если же вместо УЗО мы будим использовать «дифавтомат», то место в щитке можно немного сэкономить, так как дифференциальный автомат занимает два модуль-места. Теперь можно подсчитать, сколько запланировано отходящих линий, и сколько можно установить в щиток модулей.

Например, имеется три группы розеток: спальня, кухня, ванная. Для питания на каждую группу устанавливаем автомат С16 (А) и УЗО 25 (А), 30 (мА). Все это дело занимает 9 модуль-мест. Если для каждой группы, установить дифавтомат АВДТ на С16 (А), 30 (мА), то занято будет уже 6 модулей.

Но прогресс как говориться не стоит на месте и на сегодняшний день в продаже имеются одномодульные дифавтоматы. Что из себя представляет такое устройство. По своему функционалу и назначению они идентичны обычным АВДТ т.е. включает в себя УЗО и автомат но размещено все это дело уже в одномодульном корпусе. Поэтому в распределительных щитках уже можно монтировать в несколько раз больше АВДТ, чем это было возможным до этого.

Дифференциальный автомат: причины срабатывания

Иногда после установки дифавтомата возникают частые срабатывания. Это случается ввиду некоторых причин:

  • При монтаже двух дифавтоматов спутаны нейтральные провода. В такой ситуации при включении кнопки тестирования не возникнет никаких причин для переживаний. Значит, кнопка сработает. Хотя в результате его использования в работе, он сразу отключится.
  • Нейтральный проводник, идущий от выхода прибора, подсоединили к нулевой шине. В таком случае правильным будет подключение его к потребителю электроэнергии. При включении дифавтомата в работу, он также сработает. Следовательно, кнопка Тест не исправна.
  • Провод защитного заземления и ноль соединены. В данном случае прибор просто не включится.
  • При существовании двух дифавтоматов, нейтральные провода объединены в схеме. Все два автомата будут включаться, кнопка Тест мгновенно отключается, при подаче нагрузки автоматы сразу отключаются.
  • При установке дифавтомата неправильно подсоединили нулевой проводник. Провод, соответствующий нолю должен подключаться сверху, путем подсоединения к гнезду с буквой N, а отходящая нейтраль идет уже напрямую к потребителю. Вести себя автомат будет, так же как и в предыдущем случае.

Причиной отключения может стать ситуация когда нулевой проводник идет не от защитного устройства, а от нулевой шины. При этом дифференциальный автомат не будет включаться.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
