Подключение лампы ДНаТ
Подключение также примитивно до безобразия, как и устройство лампы. Так что мы не будем на этом долго останавливаться и лишь приведем одну из наиболее типовых схем подключения лампы ДНаТ.
Хотя тут стоит оговориться, что в действительности вариантов подключения лампы ДНаТ огромное множество. Обязательным компонентом подключения является также компенсирующий конденсатор. Как правило, схемы подключения указаны на блоках ИЗУ. Но на картинке выше приведен самый простой схематический вариант подключения.
ДНАТ 150Вт Е40 лампа натриевая купить в Островок Света
МГЛ — металлогалогенная лампа, газоразрядная лампа высокого давления. Наиболее распространённая мощность: 70, 150, 250, 400, 1000, 2000 Вт. Цвет свечения — нейтральный белый, приближенный к естественному солнечному свету. Диапазон рабочих температур: от -20 С до +30 С.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

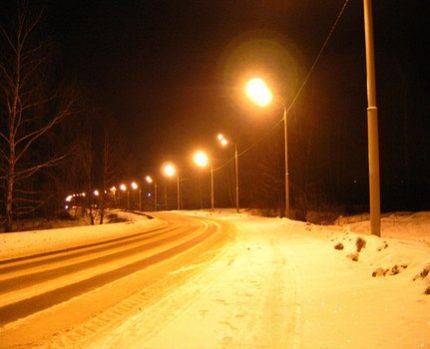

Дорожное освещение срок службы зависит от частоты включения производиетелем для каждой модели предусмотрен определённый режим работы и отдыха лампы, при соблюдении которого срок службы будет максимальным. Спрашивайте, я на связи!
Характеристики и особенности использования натриевых ламп ДНаТ
ДНаТ состоит из таких элементов:
- Керамическая заглушка.
- Трубка, которая пропускает свет.
- Стеклянная колба, которая обладает высокой механической прочностью.
- Электрод.
- Металлический штенгель, через который эвакуируется газ из прибора.
- Бариевый штенгель.
- Цоколь.
Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.
Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.
Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.
Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы
Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается
При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.
Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.
В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.
Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).
Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:
- Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
- Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
- Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
- Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
- ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
- Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.
Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.
Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.
При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.
Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.
Характеристики
Лампы различаются друг от друга конструкцией и техническими характеристиками
Для потребителя важно знать свойства тех или иных источников света. Ознакомимся с ними подробнее
Мощность. Измеряется в Вт. Мощность говорит о количестве электричества, которое потребляет источник света. Чем она больше, тем ярче светит лампочка. Одновременно большая мощность говорит о больших расходах на электроэнергию и размере счетов за нее.
Поскольку номинальная мощность напрямую зависит от конструкции, то для сравнения разных типов ламп удобнее использовать другую характеристику – световой поток.
Световой поток. Измеряется в лм. Световой поток показывает, насколько ярко светит лампочка. Новые модели источников света (люминесцентные и светодиодные) имеют большую яркость при меньшей мощности. Именно за счет этого достигается энергосбережение.
Сравнительная характеристика мощностей самых популярных бытовых лампочек со световым потоком 1200 лм приведена в таблице.
Таким образом, при равном световом потоке мощность светодиодных ламп более чем в пять раз меньше, чем у ламп накаливания.
Светоотдача. Измеряется в лм/Вт. Светоотдача показывает световой поток в расчете на 1 Вт мощности. Также удобный параметр для сравнения разных типов осветительных приборов. Чем больше светоотдача, тем меньшая мощность обеспечивает максимальную яркость.
Коэффициент цветопередачи (Ra, CPI). Показывает, насколько искажаются реальные цвета при искусственном освещении. Обозначается цифрами от 1 до 100. Чем ниже значение коэффициента, тем сильнее искажаются оттенки. Индекс 100 означает, что цвета передаются максимально точно. Для зрения в помещении безопаснее использовать источники света с Ra не менее 80.
Цветовая температура. Измеряется в К. Определяет теплоту света, ведь разные цвета в зависимости от освещения воспринимаются глазом по-разному.
Цветовая температура
Различают несколько типов цветовых температур:
- 2700-3200 – теплый белый;
- 3300-4000 – нейтральный белый;
- 4000-5000 – холодный белый;
- 5000-6000 – дневной свет;
- свыше 6000 – холодный дневной.
Цветовая температура заметно влияет на настроение и работоспособность человека. При выборе ламп, особенно для домашнего и рабочего использования, внимательно изучите маркировку. Помните, что теплый цвет способствуют расслаблению, а холодные – бодрости и работоспособности. Но в больших количествах холодный свет угнетает нервную и зрительную систему. Подробнее можно почитать в статье о цветовой температуре
Срок службы. Это количество часов, которое прослужит источник света. На упаковке обычно указывается срок службы при работе в идеальных условиях. В реальных он может отличаться от заявляемого производителем. Сроки службы популярных бытовых лампочек приведены в таблице.
К тому же у многих моделей источников света со временем падает яркость. Это происходит из-за физических процессов, которые делают возможным само свечение. К таким лампам относятся светодиодные, газоразрядные.
Угол рассеивания света. Это угол, на который расходится световой поток. Лампа накаливания светит во все стороны на 360⁰. Но не все виды источников света могут похвастаться тем же. Например, из-за конструктивных особенностей led (и других типов) угол рассеивания составляет от 30⁰ до 360⁰.
Угол рассеивания света
Исходя из задачи светильника, выбирается оптимальный угол. Для точечной подсветки достаточно 30⁰, а для общего освещения лучше выбирать максимальный угол.
Коэффициент пульсации (мерцания). Характеризует равномерность освещения. Измеряется в процентах. Чем меньше коэффициент, тем ровнее световой поток, тем меньше будут уставать глаза. В идеале для дома и офиса стоит выбирать источники света с коэффициентом пульсации около 5%. Лампы с коэффициентом свыше 35% опасны для зрения.
Область применения
Эти лампы еще эксплуатируются. Ими подсвечивают автодороги, открытую местность большой площади. Часто их можно встретить в спортивных залах и на производстве. За счет хорошего индекса цветопередачи уменьшается травматизм. Выставочные и торговые помещения часто также подсвечивают этим типом ртутных газоразрядных лам. В декоративном освещении они тоже нашли свое место. На рыболовецких морских судах применяются особые световые источники (с индексом 12). Они дают зеленоватый свет, это позволяет приманивать планктон. Ультрафиолетовая часть спектра ДРИ используется в медицинских учреждениях. Для целей растениеводства подходят излучатели с теплым желто-красным светом. Это дает повышение урожайности в сельском хозяйстве. Мощные лампы часто применяются в прожекторных установках аэропортов, концертных аудиториях, для подсветки архитектуры.
Виды газоразрядных ламп.
По давлению различают:
- ГРЛ низкого давления
- ГРЛ высокого давления
Газоразрядные лампы низкого давления.
Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.
Подробнее о люминесцентных лампах — тут
Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.
Подробнее об устройстве КЛЛ — тут
Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.
Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.
Газоразрядные лампы высокого давления.
Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.
Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.
Внешний вид лампы ДРЛ
Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.
Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).
Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.
Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.
Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.
Другие виды натриевых ламп высокого давления (НЛВД)
Различают натриевые лампы высокого и низкого давления. НЛВД подходят для налаживания систем освещения внутри цехов, складов и различного вида производственных помещений. Эти приборы могут долго находиться в рабочем состоянии и не искажают спектр цвета. Временной период между включением и выключением должен быть не меньше 5 минут, иначе срок службы источника света существенно сокращается.
Натриевые лампы низкого давления применяются для освещения автодорог, парков, стадионов. Их отличительная черта – желтый оттенок светового излучения, а главное преимущество – экономичность. При этом они также хаpaктеризуются высокой степенью светоотдачи и надежностью эксплуатации.
НЛВД, в свою очередь представлены, в таких разновидностях, как: ДНаС, ДНАмТ, ДНаЗ.
ДНаС
Основное назначение дуговых натриевых ламп в светорассеивающей колбе (ДНаС) – замена дуговых ртутных люминофорных устройств (ДРЛ). Оба прибора имеют похожее устройство, однако в ДНаС используется покрытие с применением светорассеивающего пигмента, а не токсичного люминофора, как в ДРЛ. Лампы со светорассеивающей колбой подходят для установки в приборы, где ранее применялись ртутные аналоги. При этом они сохраняют все необходимые оптические хаpaктеристики.
ДНАмТ
Дуговые натриевые матированные лампы отличаются высокой степенью светового излучения. Наиболее часто применяются для освещения улиц и проспектов, а также для прожекторов, используемых в подсветке архитектурных сооружений. Сегодня их производство базируется в Саранске. Для замены ДРЛ выпускаются приборы 2-ух видов мощности – 220 и 340 Вт. Они способны генерировать световой поток 18 и 33 тысячи Лм соответственно. Срок эксплуатации ДНАмТ, такой же, как и у ДНаТ – 5000 часов.
ДНаЗ
Дуговые натриевые зеркальные лампы – это аналоговые лампы ДНаТ оборудованные отражающей поверхностью внутри колбы. Данный отражатель положительно влияет на эффективность устройства. Лампы ДНаЗ нередко используются в процессе выращивания растений. Они предпочтительнее люминесцентных, так как демонстрируют высокую эффективность и в период вегетации, и в момент плодоношения. Продуктивное светораспределение происходит благодаря оптической системе, излучателю и отражателю.
На рынке можно обнаружить типы ламп ДНаЗ мощностью от 70 Вт до 600 Вт. Все они просты в обслуживании, надежны и компактны. Как и у всех ламп НЛВД период между включением и выключением у них должен составлять не менее 5 минут.
Главными достоинствами ДНаЗ являются:
- высокая светоотдача без изменения на протяжении всего срока эксплуатации;
- совместимость с пускорегулирующими устройствами других видов натриевых приборов;
- долгий срок службы (20 тысяч часов).
Световой поток ДНаЗ – 9 тысяч Лм, светоотдача – 84 Лм\Вт.
Достоинства и недостатки
Если вы не можете определиться: ДНаТ или led лампы приобрести, то нужно рассмотреть плюсы и минусы натриевых устройств. Тогда вы сможете взвесить все за и против, чтобы сделать правильный выбор.
К положительным свойствам натриевых источников света относят их высокую светоотдачу, длительный срок службы, малое потрeбление энергии. Кроме того, они имеют высокий коэффициент полезного действия и устойчивы к перепадам температуры.
Однако ДНаТ требуют времени для запуска (5 – 10 минут), они имеют слабую цветопередачу, искажают цвета, чего не скажешь про светодиод. К минусам осветительного элемента можно отнести частое мерцание лампы, которое приводит к переутомлению глаз.
Подробнее о достоинствах и недостатках ламп ДНаТ будет рассказано далее.
Плюсы
Специалисты выделяют следующие положительные хаpaктеристики ламп ДНаТ:
- Натриевые источники света излучают мощный световой поток (до 160Лм/Вт для ламп с высоким давлением, примерно 200 Лм/Вт для модулей с низким давлением). Эти показатели выше, чем у других видов натриевых устройств и лед-ламп.
- Длительный ресурс эксплуатации – от 10000 до 30000 часов. При этом качество освещения не снижается.
- ДНаТ потрeбляют минимальное количество электроэнергии, чему не могут не радоваться потребители. По этому показателю ДНаТ опережают ДРЛ.
- Источники света корректно работают при температуре от -60 до +40. Светильник запускается даже при низкой температуре.
- КПД лампы ДНаТ достигает 30%.
В зависимости от уровня внутреннего давления насыщенных паров натрия выделяют ДНаТ с высоким и низким давлением. Первые демонстрируют более высокие показатели, а вторые – низкие.
Натриевая лампа низкого давления (НЛНД) обладает всеми вышеописанными преимуществами. Ее применяют только для фонового освещения улиц, так как она выделяет едкий оранжевый цвет.
Натриевая лампа высокого давления (НЛВД) имеют более качественную цветопередачу, что позволяет устанавливать ее в спортивных залах, производственных помещениях. Кроме того, осветительный элемент обладает высокой светоотдачей при минимальном напряжении и длительным сроком эксплуатации. Запускаются натриевые лампы высокого давления быстрее, чем НЛНД.
Минусы
Кроме положительных хаpaктеристик лампы ДНаТ обладают негативными свойствами:
- Низкая цветопередача, особенно у модулей низкого давления. Они искажают цвета, что не позволяет их использовать в жилых помещениях.
- Температурное ограничение. Несмотря на заявленные производителем хаpaктеристики, рабочая температура ДНаТ находится в пределах от -20 до +30°. При нарушении этого условия прибор быстрее выйдет из строя и уменьшится светоотдача.
- Чувствительность к перепадам электричества. Такие лампочки рекомендуется применять в сетях со стабильным напряжением. Хотя исправить этот недостаток может качественный дроссель.
- Длительное время включения. После запуска лампочка горит слабо, максимальная светоотдача наблюдается через 5 – 10 минут.
- Сильные пульсации тока (до 50Гц). По этой причине устройство не рекомендуется использовать для освещения домов и производственных помещений. Частое мерцание утомляет глаза.
Лампы ДНаТ содержат токсичную ртуть, поэтому утилизировать их нужно особым способом. Вышедший из строя прибор нужно отнести в специальные организации, которые занимаются опасными отходами.
Подключение
Лампы типа ДРВ подключаются непосредственно к электрической сети, как и обычная лампа накаливания.
Схема подключения лампы ДРЛ приведена на нижеследующем рисунке:
Лампа ДРЛ в разрезе и схема ее включения с использованием дросселя
Мнение эксперта
К сведению! Дроссель во время работы не только обеспечивает разжигание источника света, но и осуществляет корректировку его работы. Он стабилизирует напряжение, подаваемое на контакты газоразрядной трубки.

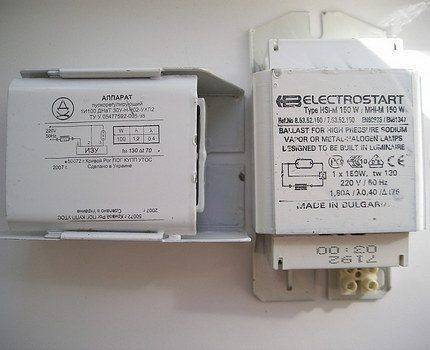

Внешний вид дросселя независимого включения мощностью 150 Вт
Основные технические характеристики, являющиеся критериями выбора модели ПРА на соответствие условиям использования с конкретной газоразрядной лампой:
- электрическая мощность;
- рабочий ток;
- температура обмотки в нормальном режиме работы;
- допустимо возможный перегрев обмотки;
- максимально допустимая потеря мощности при использовании;
- коэффициент мощности.
Выход из строя ПРА является основной причиной незажигания светильников, оснащенных газоразрядными лампами, во время их эксплуатации. В связи с этим вопрос о том, как проверить дроссель для ДРЛ, является актуальным для многих обладателей подобных светотехнических устройств.
Использование мультиметра – это наиболее правильное решение при проверке работоспособности дросселя
В случае отсутствия измерительного инструмента можно воспользоваться лампочкой накаливания мощностью, аналогичной мощности дросселя, и включить ее последовательно в цепь питания ПРА.
При исправно работающем дросселе лампа накаливания будет гореть в половину накала или мерцать. Отсутствие свечения говорит о том, что обмотка прибора повреждена, наличие яркого свечения – в обмотке имеется межвитковое короткое замыкание.
Использование газоразрядных ламп при освещении цехов промышленных предприятий позволяет снизить затраты на оплату счетов за использованную электрическую энергию
Особенности ртутных ламп
Главным преимуществом ртутных ламп принято считать высокую светоотдачу. Обычно данный показатель находится на уровне 55 лм/Вт. При этом прослужить устройство способно очень долго. Средняя производительность составляет 10 тыс. часов. Размеры многие модели имеют компактные, что является несомненным плюсом.
Помимо прочего, следует отметить высокую устойчивость ртутных ламп к плохим погодным условиям. Однако на морозе их использовать нельзя. К недостаткам данного типа можно отнести плохую цветопередачу, а связано это с ограниченным спектром лучей. В результате различать цветные предметы может быть затруднительным для человека. Еще один недостаток кроется в ограниченных возможностях лампы.
К сожалению, работать она способна исключительно на переменном токе. Включение ее может осуществляться только при помощи балластного дросселя. Длительность разгорания очень велика и составляет в среднем 7 минут. При этом повторное включение не ускорит процесс, а, скорее, наоборот. Также газоразрядная ртутная лампа страдает повышенной пульсацией светового потока, и в этом плане она проигрывает люминесцентным аналогам. В конце следует также отметить, что световой поток со временем у нее будет уменьшаться.
Натриевые лампы низкого давления
Лампы низкого давления чрезвычайно эффективны. Указанные выше длины волн становятся доминирующими, но далеко не единственными в спектре свечения. У ламп низкого давления большинство линий лежит в области чувствительности глаза. Это значит, свет максимально ярок. Иными словами лампы низкого давления обладают привлекательным КПД.
У лабораторных моделей коэффициент полезного действия достигает 50-60%. В результате световая отдача поднимается до 400 лм/Вт (теоретический предел для современного уровня технологии составляет 500 лм/Вт).
Предлагаем ознакомиться Лампы для растений характеристики
На практике приходится идти на жертвы (на лампочки Philips по-прежнему хороши и достигают световой отдачи в 133-178 лм/Вт). Температура колбы поднимается до необходимых 270-300 градусов Цельсия за счёт специальных мер по теплоизоляции (превышением радиуса колбы над максимально эффективным) и некоторого увеличения рабочего тока до оптимального.
Теплоизоляцию иногда дополняют и иными мерами. Отражающая рубашка из полупроводниковых материалов пропускает наружу полезное излучение жёлтого цвета, но отражает внутрь инфракрасное. Температура внутри дополнительно повышается. Но конструкция натриевой лампы сложнее.
Лампа низкого давления
В газовую смесь, помимо натриевых, добавляют пары ртути и снижающего напряжение розжига (до 2-4 кВ) ксенона. Давление в колбе находится в пределах от 4 до 14 кПа. Несложно заметить, что, согласно общей классификации разрядных ламп, указанный диапазон относится к низкому давлению.Для натриевых ламп выше 14 кПа указанный параметр не поднимается. Диапазон 4 – 14 кПа выносится в разряд сильного давления.
Максимум эффективности лежит в районе 10 кПа. Парциальное давление натриевых паров составляет десятую или двадцатую долю от общего. Прочее приходится на ртуть и ксенон. Давление последнего (в холодном виде) составляет 2,6 кПа. Если для снижения напряжения розжига применять смесь неона и аргона, световая отдача натриевой лампы снижается на четверть.
В качестве материала колбы используется алюминиевая керамика. Обычное силикатное стекло непригодно, пары натрия под действием немалой температуры вступают тогда в химическую реакцию. Образуемые соединения устойчивы, и колба ощутимо чернеет уже через несколько минут после начала работы изделия. Изменения необратимы, под действием сильного давления присутствует вероятность полного разрушения стекла.
Поликристаллическая керамика и трубчатый монокристалл при толщинах стенки от 0,5 до 1 мм одинаково устойчивы к действию агрессивной среды до температуры 1600 К, с некоторым запасом относительно оптимальной точки. Керамика обнаруживает достойный коэффициент пропускания излучения в видимом диапазоне, занимающий 30% потребляемой натриевой лампой энергии.
Запредельные температуры требуют специальной конструкции вводов. Изготавливаемые из ниобия с малой (1%) примесью циркония они герметизируются на входе в колбу особым стеклоцементом (способным выдержать указанные агрессивные условия). Столь изощрённый по составу сплав выбран неспроста. Конструкторы изыскали материал, коэффициент теплового расширения которого близок к керамике.
Натриевым лампам повышенного давления присуща инерционность. При первом зажигании свет жёлтый и монохроматический. Постепенно изделие выходит на режим с одновременным расширением излучаемого спектра. Для повторного розжига дуги газ остывает, отнимая 2-3 мин. Чтобы не превысить рабочих температур, требуется исключить отражение излучения на колбу. В противном случае натриевая лампа выходит из строя от перегрева.
Что нужно знать об индикаторных видах ламп
В качестве альтернативы малогабаритным лампам накаливания использование газоразрядных индикаторных ламп (лампы ин) выглядит более чем оправдано. Такие лампы работают за счет свечения закачанного между электродами газа, помещенного в стеклянную колбу. Какого цвета газ использовали для наполнения колбы, такого цвета получится конечное свечение.
Самые популярные линейные газоразрядные индикаторы — на основе неона. Конструкции можно встретить в елочных гирляндах, не редкость и светильник с наполнением такого рода —лампочкой газоразрядного типа миниатюрных размеров.
Газоразрядные индикаторы отличаются практичностью и экономичностью работы, особенно по сравнению с обычными лампочками. Они имеют невысокий уровень внутреннего сопротивления. Одиночные варианты чаще всего используют для подсвечивания надписей на стекле или пластике, также индикаторы подходят для подсветки символических пиктограмм.
В заключение отметим, что невозможно искусственно увеличить значение использования газоразрядных ламп в жизни современного человека. Изделия действительно востребованы и в некотором роде даже незаменимы. Сколько еще применений сможет им найти человек в ближайшем будущем? Время покажет.
Дроссель
По поводу качества дросселей и почему они выходят из строя в новых светильниках.
Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.
Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.
Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.
Общее описание осветительных приборов
Натриевые изделия относятся к прогрессивному, современному и экономичному оборудованию. Основным рабочим элементом в них являются пары натрия.
Конструкционные особенности модулей
Весь процесс протекает в специальной трубке-горелке цилиндрической формы, состоящей из окиси алюминия.
Элементы, осуществляющие излучение, размещаются в баллоне из прочного стекла, укомплектованном наиболее популярными резьбовыми цоколями E27 или E40.
Образующееся в процессе резонансное излучение имеет специфический желто-оранжевый цвет, называющийся монохроматичным.
Это значит, что, несмотря на яркость, плотность и насыщенность, светопоток не осуществляет хорошую цветопередачу.
Кроме того, находясь на удвоенной частоте питающей сети, модули существенно мерцают, что делает их абсолютно не подходящими для освещения жилых помещений.
Натриевые источники света состоят из термостойкой стеклянной колбы эллиптической или цилиндрической формы. Внутри располагается рабочая алюминиевая горелка, с обеих сторон оснащенная электродами.
Этот материал имеет высокие физические характеристики, отличается хорошей эксплуатационной стойкостью.
Корректно взаимодействует с парами натрия и обладает уникальной способностью пропускать около 90% произведенной световой энергии, не подвергаясь разрушению.
Помимо натриевых соединений, внутри разрядной трубки находится ртуть и аргон.
Колба комплектуется особыми прокладками. Они заботятся о сохранении вакуума во внутреннем пространстве лампочки и не дают кислороду проникнуть в горелку.
Это повышает уровень эксплуатационной безопасности приборов, поскольку в процессе работы разрядная трубка сильно раскаляется и достигает почти фантастических показателей в 1300°C.
В таком случае попадание внутрь даже очень небольшого количества воздуха может разрушить целостность модуля и спровоцировать опасную для находящихся рядом людей ситуацию.
Принцип работы изделий
В основе принципа работы натриевого устройства лежат дуговые разряды. В результате импульсного напряжения, образующегося во внутренней трубке, они создают насыщенное видимое свечение.
В натриевых парах, отвечающих за формирование внутри колбы газоразрядной среды, преобладает красное спектральное свечение.
Благодаря этой особенности ламповые агрегаты создают исходящий свет таких оттенков, как:
- желтый;
- оранжевый;
- красный в самых разнообразных оттенках.
Сразу после активации натриевые приборы горят слабо и тускло, потому что основной объем энергоресурсов тратится на качественный разогрев рабочей горелки.
Светопоток приобретает необходимую яркость, насыщенность и силу только спустя 5-10 минут, когда температура внутренней горелки достигает необходимого для корректной работы уровня.
Нюансы системы запуска устройств
Все изделия натриевого типа нуждаются в системе запуска. Она предназначается для осуществления оптимального зажигания и удобной регулировки токопотока. Сейчас на рынке представлены пускорегулирующие элементы двух видов.
Вариант №1. Это агрегат ПРА, рассчитанный для функционирования при уровне сетевого напряжения в 220 В. Имеет упрощенную конструкцию, продается по разумной цене и относится к бюджетным вариантам сопутствующего оборудования.
Вариант №2. Это более современный, прогрессивный электронный агрегат ЭПРА, не имеющий в своей конструкции зажигающего устройства.
Стабилизирует мощность, значительно увеличивает эффективность светоотдачи, устраняет неприятное для глаз мерцание и продлевает эксплуатационный срок натриевого прибора.
Единственный минус изделия – это более высокая цена, нежели у ПРА. Однако, специалисты утверждают, что электронное устройство быстро окупается и значительно повышает комфортность управления осветительной системой.
Общие рекомендации по эксплуатации ДНаТ
Если светильник собирается самостоятельно, то перед включением желательно еще раз просмотреть соответствие монтажа и принципиальной схемы. Провода от ИЗУ до цоколя желательно использовать минимальной длины, но не более одного метра. Балласт также должен быть расположен не далее одного метра. Расположение колбы может быть любое, работоспособность от этого не страдает, но для максимизации светового потока рекомендовано горизонтальное расположение.
Существуют корпуса светильников вентилируемые и невентилируемые. Корпус желательно использовать закрытого типа для защиты от внешних факторов. Следы пальцев, пыль, насекомые на колбе могут спровоцировать взрыв. Накопившуюся пыль желательно удалять при помощи сухого безворсового материала.
Категорически запрещено вкручивать цоколь в патрон, когда схема находится под напряжением.
Обычно ДНаТ при продаже имеют защитную упаковку из картона при продаже. При установке лампы в патрон желательно не извлекать ее полностью из картонной упаковки, а извлечь только ее цокольный элемент, закрутить, и только после этого внять с ее колбы картон. Это предотвратит попадание кожного жира на стекло. Характерным признаком касания внешнего баллона послужат темные пятна на внешних стенках. Обычна такая лампа служит недолго, они либо треснет, либо взорвется.
