Все о драйверах для светодиодных светильников

Где поставить

Место для установки выбирается так, чтобы на фотоэлемент не попадал свет от лампы, из окна, рекламного щита. При расположении дома у проезжей части на прибор не должен направляться свет фонарей проезжающих машин. Выбор места ограничивают требования по высоте – 1,8-2 метра от земли (если установить выше, для регулировки потребуется табуретка/стул или лестница/стремянка).

Решение этой проблемы облегчается при использовании некоторых хитростей. Фотодатчик можно оградить отрезком черной пластиковой трубы соответствующего диаметра длиной 15-20 см. Угол подпиливания – 30-45о от столба или стены. Если прожектор один, фотореле размещается с другой стороны столба. Параметры подстраиваются точнее, если датчик размещен на западной или восточной стороне.

Маркировка размерной линейки

Размеры корпусов SMD светодиодов можно
определить по маркировке. Например, длина и ширина SMD 5050 равны 5
см, габариты SMD 3528 – 3,5х2,8 см.

По маркировке DIP-диодов можно определить не только размеры. Например, для круглого изделия маркировка 5RHWWC3000mcd6500K34V70 означает, что оно круглое (RH) с диаметром 5 мм, цвет белый холодный (W), корпус прозрачный (WC), напряжение 3,4 В, угол рассеивания 70 градусов. Маркировка квадратного DIP 8x8red50mcd2,1V говорит о том, что длина и ширина 8 мм, цвет красный, сила света 50 мкд, напряжение 2,1 В.

На светодиодных лампах с винтовыми
цоколями Е 14 Е 27 цифры указывают на диаметр цоколей. GU 5.3, GU 10 и G 13 –
поворотные цоколи с разъемом, оснащенным двумя штырями. Цифры обозначают
расстояние между ними.

Существуют филаментные светодиодные
лампы с цоколями E 27 или E 14, в которые установлен драйвер. Их размеры и
формы разные, большинство похожи на обычные лампы накаливания, цифры – диаметр
цоколя.

Время
деградации свечения

Производители светодиодных модулей и
ламп указывают длительный срок службы – от 20-и тыс. часов (для старых моделей),
до 30-50 тыс. часов для новых SMD, до 100 тыс. часов – для самых современных
изделий

Для рядового потребителя важно знать, можно ли верить этим цифрам

Обычно срок службы – это период времени,
в течение которого изделия перестают работать, причем не полностью, а до
момента падения параметров светового потока до определенного уровня. Одни
производители в качестве порога принимают 30%, другие – 50%, но ни в
технической документации, ни рекламных материалах это не указывают, что мешает выбрать
модель.

Чаще всего указывается срок службы 50
тыс. часов (5 лет и 8 месяцев). Проверить это при помощи испытаний невозможно.
Модели меняются очень быстро, за 5 лет появляются другие, старые перестают
изготавливать. Испытания проводятся быстро в экстремальных условиях.

Время деградации зависит от:

• снижения
  работоспособности диода;
• периода
  старения люминофора;
• механических
  деформаций;
• снижения
  хаpaктеристик первичной оптики.

Световой поток снижается в основном из-за деградации кристалла в результате утечки тока из участков, излучающих свет. Проявляется деградация как снижение напряжения. Чтобы срок службы соответствовал заявленному, осветительный прибор должен работать в условиях, при которых не повышается температура. Ток должен соответствовать значению, указанному производителем, желательно установка в схему устройство, защищающее от статического электричества. Кристалл деградирует очень быстро, если разрушаются паяные соединения (на производстве допущен бpaк).

При старении люминофора меняется не яркость, а оттенок свечения (появляется синий цвет). Первичная оптика производится из силикона и пластика. При воздействии ультрафиолета, который излучает светодиод, эти материалы мутнеют. То же самое происходит при слишком высокой температуре. Снижает срок службы так же некачественный драйвер (если его мощность не соответствует мощности диодов) и снижение хаpaктеристик вторичной оптики (если она имеется).

Подключение светильников на 220 В

В отличие от стандартной лампы накаливания, светодиодный светильник требует питания только постоянным током. Поэтому чтобы подключить его от бытовой сети в 220В требуется специальный преобразовательный блок. Приборы, выпускаемые современными производителями, рассчитанные на такой номинал, имеют в своем составе преобразователь, поэтому их можно включать напрямую в розетку.

Существуют три способа, как подключить светодиодный светильники к бытовой сети в 220 В:

1. Последовательный.
2. Параллельный.
3. Лучевой.

У каждого из них есть свои особенности монтажа, плюсы и минусы в применении в различных условиях и технические параметры. Рассмотрим их подробно.

Последовательный

Последовательная схема подключения стандартных светодиодных ламп, предназначенных для сети в 220В, предполагает соединение всех светильников между собой одним проводником. Суть в том, что в начало этой цепочки подается фаза, а к ее концу – ноль. Таким способом она замыкается и каждый из приборов работает в общей системе.

Преимущество такого последовательного подключения заключается в возможности существенно сэкономить на проводке. Для соединения всех светильников требуется одножильный провод, а если в сети 220В используется заземление, то двухжильный, вместо трехжильного кабеля. Недостаток – если одна из люстр перегорит, выключится вся схема, и потребуется поиск вышедшего из строя элемента для его ремонта или замены.

Алгоритм последовательного подключения светодиодного светильника:

1. Выполнить монтаж светильников в соответствии с планом.
2. Подключить электроприборы освещения проводкой по последовательному способу.
3. Подвести жилу с фазой от выключателя к первой люстре.
4. Проложить и от распределительной коробки нулевой проводник к последнему осветительному прибору.
5. Проверить надежность и правильность всех соединений проводки, завершить установку электрооборудования.
6. Подключить напряжение сети 220В, проверить исправность приборов.

Фазный провод к выключателю и нулевой к последнему светильнику в схеме может подходить как напрямую от электрощитка, так и от ближайшей распределительной коробки.

При выборе последовательного метода следует учитывать общее распределение напряжения на каждый источник света. По этой причине в такую систему не ставят более шести светильников, так как яркость их будет значительно снижаться.

Параллельный

В отличие от вышеописанного случая, параллельная схема требует подключать к каждому светодиодному светильнику два проводника – фазу и ноль (или три, если есть заземление) от сети 220В. Недостатком этого способа является повышенный расход кабеля или провода. С другой стороны – каждый прибор освещения будет проявлять заявленную изготовителем световую силу.

Чтобы подключить светодиодный светильник по параллельной цепочке от 220В, нужно выполнять следующий ряд действий:

1. Выполнить установку всех осветительных приборов по ранее разработанной планировке.
2. Подвести к первому фонарю провод от выключателя с фазой, затем от этого проводника подвести к следующему и т. д. – до последнего.
3. Аналогичным образом от распределительной коробки нужно подключить нулевую жилу и, если есть, заземляющий проводник.
4. Фаза к выключателю и ноль и земля к светильникам подводятся либо от распредмодуля, либо от электрощитка.
5. Завершить монтажные процедуры, проверить правильность и надежность собранной электросхемы.
6. Включить сеть 220В и проверить работоспособность установленных приборов.

Если в одном помещении существует несколько функциональных областей, устанавливать светодиодные светильники лучше группами. Для этого необходимо подключить их через двух- или трехклавишный выключатель.

Лучевой

Лучевое подключение – это частная разновидность параллельной системы. Чтобы подключить светодиодные светильники этим способом, необходимо в центр расположения приборов (например, когда они размещены по периметру зала) подвести кабель. Далее от распредмодуля к каждой люстре или их группе подводится провод с фазой, нулем и, если требуется, землей.

В начале главного кабеля устанавливается выключатель для управления группой светильников. Если планируется управлять каждой из них отдельно, схема существенно усложняется – добавляются проводники, выключатели. В случае, когда необходимо менять яркость, время и цвет, в систему также можно монтировать диммеры.

Изготовление лампы своими руками

Сложно представить, но даже светодиодную лампу можно сделать своими руками и существенно сэкономить на покупке приборов.

Инструменты и материалы

Качество материалов и инструментов, необходимых для создания лампы на 220 В, играет важную роль. От этого зависят надёжность и безопасность, долговечность изделия.

Своими руками легко сделать лампы направленного света

Для работы нужны такие элементы, как:

• галогенная лампа без стекла;
• светодиоды в количестве до 22 штук;
• быстродействующий клей;
• медный провод и листовой алюминий, толщина которого составляет 0,2 мм;
• резисторы, подбирающиеся в зависимости от схемы.

Перед работой необходимо составить схему соединения всех деталей, которая зависит от конкретной ситуации. Для этой цели используют разнообразные онлайн-калькуляторы, позволяющие получить точный результат. При количестве светодиодов более 22 соединение отличается сложностью и требуется особенный подход.

Схема подбирается в зависимости от ситуации

В качестве инструментов используются отвёртка, молоток, дырокол, маленький паяльник. В процессе работы также потребуется небольшая подставка, позволяющая с удобством разместить диоды на отражающем диске.

Пошаговая инструкция изготовления лампы

Изготовление светодиодной лампы на 220 В своими руками не требует профессиональных знаний и сложных инструментов.

1. Предварительно нужно подготовить неисправную лампу, открыв корпус. Цоколь отсоединяется от него очень аккуратно, а для этого можно использовать отвёртку.
2. Внутри конструкции присутствует плата пускорегулирующего электронного аппарата, которая понадобится для дальнейшей работы. А также необходимы светодиоды. Верхняя часть изделия имеет крышку с отверстиями. Из неё следует изъять трубки. Из пластика или плотного картона изготавливается основание.
3. На пластиковой основе светодиоды будут держаться более надёжно, чем на картоне. Поэтому лучше всего использовать кусок пластика.
4. Питание лампы будет осуществляться с помощью драйвера RLD2–1, который подходит для сети с напряжением в 220 В. При этом можно подключить последовательно 3 белых одноваттных светодиода. Три элемента соединяются параллельно, а затем все цепочки фиксируются последовательно.
5. Провода в цоколе могут повредиться во время разборки конструкции лампы. В этом случае нужно припаять элементы на место, что обеспечит простую технику дальнейшей сборки изделия.
6. Кусок пластика нужно разместить также между драйвером и платой. Это позволяет избежать замыкания. При этом можно использовать и картон, ведь светодиодная лампа не греется. После этого конструкция собирается, а прибор вкручивается в патрон и проверяется на работоспособность.

После сборки нужно проверить работоспособность устройства

Мощность такой лампы составляет примерно 3 Ватта. Прибор подключается в сети с напряжением в 220 В и обеспечивает яркое освещение. Лампа эффективна в качестве вспомогательного источника света. На основе этого примера изготовления своими руками легко создать более мощные конструкции.

Делаем драйвер

Устройство стабилизации тока и источник постоянного напряжения — драйвер — присутствует в конструкции лампы, подключаемой к сети с напряжением в 220 В. Без него невозможно создание источника света, а изготовить такой элемент можно своими руками. Для этого следует аккуратно разобрать лампу, отрезать провода, ведущие к цоколю и к стеклянным колбам. При этом стоит учесть, что один из окольных проводов может иметь резистор. В таком случае отрезать элемент следует за резистором, так как он нужен при создании драйвера.

После отсечения проводов остается такая деталь

Каждый вариант платы отличается в зависимости от производителя, мощности устройства и других особенностей. Для светодиодов мощностью 10 Вт нет необходимости переделывать драйвер. Если же лампа отличается интенсивностью потока света, то лучше всего взять преобразователь от прибора большей мощности. На дроссель лампы в 20 Вт следует намотать 18 витков эмальпровода, а затем подпаять его вывод к диодному мосту. Далее на лампу подаётся напряжение и проверяется мощность на выходе. Так можно создать изделие, характеристики которого соответствуют требованиям.

Видео: изготовление светодиодной лампы своими руками

https://youtube.com/watch?v=ZlP3mgKIzRw

Сделать светодиодную лампу на 220 В своими руками легко, но предварительно нужно определить необходимую мощность, схему и подобрать все элементы. Далее процесс не вызывает трудностей даже у начинающих мастеров. В результате получится экономичное и надёжное устройство для освещения любых помещений.

Основные неисправности светодиодных ламп на 220 вольт

Исходя из многолетнего опыта, если не горит светодиодная лампа 220 в, то причины могут быть следующими:

Выход из строя светодиодов

Поскольку в светодиодной лампе все светодиоды подключены последовательно, если выходит хотя бы один из них, вся лампочка перестает светится поскольку возникает обрыв цепи. В большинстве случаев светодиоды в лампах на 220 применяются 2-х типоразмеров: SMD5050 и SMD3528.

Для устранения этой причины необходимо найти вышедший из строя светодиод и заменить его на другой, или же поставить перемычку (перемычками лучше не злоупотреблять — так как они могут увеличить ток через светодиоды в некоторых схемах). При решении проблемы вторым способом незначительно уменьшится световой поток, однако лампочка опять станет светить.

Чтоб найти поврежденный светодиод нам понадобится источник питания с низким током (20 мА) или мультиметр.

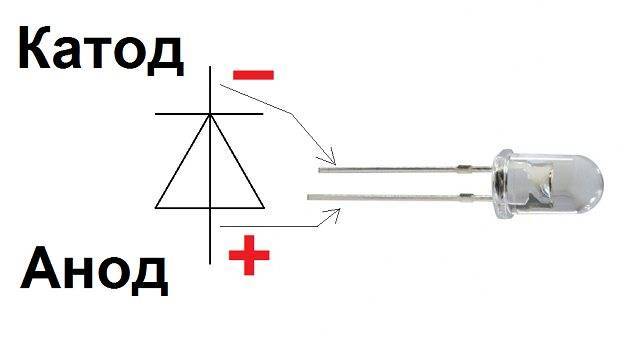

Для этого подаем «+» на анод, а «–» на катод. Если светодиод не засветится, значит он вышел из строя. Таким образом нужно проверить каждый из светодиодов лампы. Также вышедший из строя светодиод можно определить визуально, это выглядит примерно так:

Причиной данной поломки в большинстве случаев является отсутствие какой-либо защиты светодиода.

Выход из строя диодного моста

В большинству случаев при таковой неисправности основная причина — заводской брак. И в таком в случае зачастую «вылетают» и светодиоды. Для решения данной проблемы необходимо заменить диодный мост (или диоды моста) и проверить все светодиоды.

Чтобы проверить диодный мост необходим мультиметр. Необходимо подать на вход моста переменное напряжение 220 В, и проверить напряжение на выходе. Если на выходе оно остается переменным, то значит диодный мост вышел из строя.

Если диодный мост собран на отдельных диодах, их можно поочередно выпаять и проверить прибором. Диод должен пропускать ток только в одном направлении. Если он вообще не пропускает ток или пропускает при подаче на катод положительной полуволны значит он вышел из строя и требует замены.

Плохая пайка выводных концов

В данном случае нам будет необходим мультиметр. Нужно разобраться в схеме светодиодной лампы и далее проверять все точки, начиная со входного напряжения 220 В и заканчивая выводами светодиодов. Исходя из опыта, данная проблема присуща дешевым светодиодным лампам и чтоб ее устранить достаточно паяльником дополнительно пропаять все детали и компоненты.

Можно ли ставить светодиодные лампы в фары авто

Современная законодательная база России позволяет в соответствии с техническим регламентом поставить в автомобильную систему освещения только четырех видов ламп – это галоген, ксенон, ПТФ и стандартные-накаливания. По факту установка светодиодных источников света в машинах никак не отображается в этих документах. Однако ГИБДД негласно приравнивает их к галогеновому типу. Отсюда и возникают все трудности и особенности подбора их по маркировке.

В каком случае разрешено ставить светодиодные лампы в фары

Устанавливать лед-ламп на законных основаниях разрешается только в галогенную оптику, имеющую в маркировке в начале записи латинскую букву «H». При этом нужно учесть, что устройство многих современных автомобилей уже предусматривает светодиодные элементы. Естественно, при этом они изначально обозначаются во всей технической документации, как галогенные, хотя по техническим особенностям таковыми и не являются.

Светодиоды в фарах без противоречия к законодательной базе допустимо монтировать в следующих случаях:

1. Свет ламп имеет исключительной белый оттенок. Запрет распространяется на лэд-элементы в красном, синем, зеленом цвете.
2. Надписи HR, HC, HRC в техническом обозначении подразумевают применение источников света галогенной или светодиодной природы.
3. При соблюдении требований по мощности, напряжению, величине светового потока и иным параметрам, допускаемым заводом-изготовителем машины.

Помимо всего этого автопроизводитель может уже с завода выполнить установку на свои модели штатные светодиодные лампы. В таком случае запрет на их эксплуатацию не распространяется.

Когда запрещено

Нередко у автовладельцев возникает вопрос о том, почему нельзя выполнять установку светодиодных ламп. Ответ на него дает прежде всего технический регламент, особенно раздел 1.3.7. – об авторегулировке угла светового потока. Если оптика на автомобиле не оснащена такой функцией, монтаж в них лэд-элементов не разрешен.

Еще один параметр для ограничения – необходимость наличия системы очистки поверхности фарового стекла при мощности источника освещения от 2 тыс. лм. Здесь предполагается, что мощные led-кристаллы в ходе работы сильно нагреваются, и выделяемое тепло передается на стекло-рассеиватель. На него в свою очередь в таких условиях будут липнуть пыль, грязь и вода с дорожного покрытия.

Если маркировка оптики не соответствует установленному в нее виду излучателя, это также может привести к санкциям со стороны проверяющих органов дорожного надзора.

Штраф водителю за установку светодиодов

Штраф за установку диодных лампочек на автомобиль грозит в следующих ситуациях:

1. Лэд-элемент монтирован в оптическую систему с маркировкой, отличной от галогенной.
2. Светодиоды стоят в фарах ближнего света с обозначением «Н», но без функции автонастройки угла потока.
3. При мощности освещения более 2000 лм нет очистителя и омывателя поверхности фарного стекла.

При этом самостоятельно допускается монтаж только в галогеновые фары. В противном случае при обнаружении несоответствия этому правилу органы правопорядка штрафуют владельца на 500 руб. по пункту 1 статьи 12.5 КоАП, а также по пункту 3 этой же статьи вплоть до наказания – лишения права управлять данным видом трaнcпорта сроком до одного года.

Реальная ситуация с led-лампами в фарах

Вопрос о том, возможно ли без последствий использовать светодиодные лампы в автомобиле, для многих водителей давно решен на пpaктике. Прежде всего led-фарами пользуются те владельцы, у которых на авто они монтированы с конвейера. С другой стороны, установка светодиодных ламп допустима в оптику с галогенной маркировкой. Даже если возникнет спopная ситуация, то определить точно, установлен ли лэд-элемент или галоген, без разбора прибора или технического освидетельствования достаточно затруднительно в отличие, например, от ксенона. Последний имеет специальный блок разгона, обнаружить который очень просто – достаточно открыть капот и провести визуальный осмотр.

Срок службы светодиодных драйверов.

Как такового определенного срока службы нет, но многие производители готовы дать гарантию сроком в пять лет на свою продукцию. Естественно, при согласовании мощностей. Для того, чтобы источник питания прослужил дольше не следует давать нагрузку, при которой он будет отдавать предельные токи. Если он собран из качественных комплектующих, то он будет стабильно работать достаточно долгое время. Но рабочие температуры могут быть близки к критическим (зависит от схемотехнических решений). Оптимально, если мощность потребителей будет меньше на 20-30 процентов.

Если говорим о самодельном изготовлении, то многое зависит от качества сборки, качества радиодеталей. Интегральные стабилизаторы желательно закреплять на радиатор для обеспечения теплового режима, не следует забывать о про теплопроводящую пасту между корпусом стабилизатора и теплоотводом.

Способы подключения ламп 220 В

Современные производители выпускают две разновидности лед-ламп – на 220 и 12 вольт. Первые получили большее распространение в быту – так как удобны и привычны в применении. Чтобы включить их в схему, достаточно просто монтировать их стандартным способом. Так, в исполнении стандартной лампочки светильник вкручивается цоколем в соответствующий патрон. При этом для его работы не требуется никакого дополнительного оборудования.

Существует 3 основных способа, как подключить светодиодный светильник к 220 В – это:

Последовательный.

Метод применяется, когда возникает необходимость в экономии проводника. При этом должно соблюдаться условие, что в цепи будет находиться не более 6 лампочек. Недостаток заключается в том, что при выходе из строя одного светильника остальные также перестанут работать. Для поиска неисправности придется проверять каждый.

Для подключения по этому способу к 1-му прибору подводится фазный провод от выключателя. Затем от 1-го ведется проводник ко 2-му и т. д. – по последовательной схеме. В завершении к заключительному светильнику в цепи проводится нулевая жила от распредкоробки.

Пример схемы последовательного, параллельного и ошибочного подключения лед-лампочек Источник svetilov.ru

Параллельный.

Стандартный и наиболее применимый способ подключения. Все лампочки выдают светимость, соответствующую гарантии производителя. Однако при таком методе расход проводников значительно выше, чем в выше описанном.

При подключении по данной схеме протягивается кабель, идущий от распредкоробки через выключатель. При этом подсоединение приборов освещения осуществляется поочередно. Таким образом, к каждому из них подходит и фаза, и ноль. Если испортится один светильник, остальные продолжат работать в штатном режиме.

Лучевой.

Метод является альтернативным параллельному. Применяется, когда требуется сэкономить на проводнике, но при этом сохранить принцип параллельности электросхемы. Его суть состоит в том, что в позицию, центрально расположенную по отношению к подключаемым светильникам, подводится кабель от распредщитка.

Далее к каждому осветительному прибору подводятся отдельно нулевые и фазные жилы. При этом соединение всех проводов в одной точке осуществляется путем скрутки или специальной клеммной коробки.

Распределительная клеммная коробка для соединения проводки Источник ytimg.com

Назначение и сфера использования

Ввиду того, что в основе лед-элемента лежит
полупроводниковый кристалл, главным параметром, влияющим на его
светотехнические хаpaктеристики, в частности, яркость, является сила тока, а не
напряжение, как, например, у лампочек накала. В задачу драйвера как раз и
входит преобразование переменного тока в постоянный, то есть его стабилизация.

Для светодиодных светильников это крайне важно. В противном случае частота свечения их будет постоянно колeбaться и сама лампочка – мерцать

Это скажется не только на комфорте ее зрительного восприятия, но и на долговечности. В таких условиях прибор не отработает даже половины заявленного производителем срока службы.

Область применения драйверов для светодиодных
светильников достаточно широка:

1. Подсветка для улиц, парков, фасадов сооружений, мостов, памятников и прочих конструкций.
2. Помещения различного назначения – жилые дома, цеха, склады, производственные объекты, торгово-развлекательные комплексы, офисы.
3. Светодиодные ленты всевозможного назначения.
4. Оптические системы трaнcпортных средств.
5. Спецсигналы.
6. Карманные фонари, беспроводная подсветка, и прочие автономные компактные и переносные светоисточники.

Как подобрать

Правильный подбор led-driver для питания светодиода должен учитывать следующие параметры:

• Значение напряжения на входе.
• Величину выходного напряжения.
• Ток на выходе.
• Выходную мощность.
• Влаго- и пылезащиту.

Основной принцип правильного выбора драйвера для светодиода – начинать расчет его хаpaктеристик только после того, как будет точно известно количество источников света и их основных параметров (прежде всего мощности) в планируемой схеме. Кроме того, необходимо заранее знать условия эксплуатации электрооборудования – в помещении или на улице, каковы параметры колебания температуры и влажности, а также действие атмосферных осадков.

Далее нужно правильно рассчитать выходные параметры для led-driver. Прежде всего это напряжение. Подсчитывается следующим образом – необходимо суммировать значение всех лед-элементов в цепочке. Например, если в схеме 5 диодов по 3 вольта, в сумме получится 5х3=15 вольт. При этом нужно учесть, что соединение светильников будет последовательное. Во входных хаpaктеристиках есть еще одна величина – сила тока. Она будет одинакова для всех ламп.

Например, если ее значение 500 мА для каждого диода, то led-driver должен обладать выходным параметрами – 15 В и 0,5 А. Что касается силы тока, то она должна быть либо равна расчетной, либо ниже. Если будет выше, то лампы быстро (если не сразу после включения) сгорят. Также потребуется рассчитать и мощность. Для этого нужно перемножить выходное напряжение на силу тока – 15х0,5=7,5 Вт. Причем лучше будет, если мощность драйвера будет немного выше на 20% расчетного значения.

Получается, требуется led-driver на 9 Вт, 15 В и 0,5 А. Место размещения драйвера имеет большое влияние на его внешний вид. Устройство может быть с защитным корпусом и без. Последний ставят внутрь ламп с надежной оболочкой. Если же требуется хорошая влаго- и пылестойкость, то лучше приобретать модели первого типа.

При сборке схемы с лэд-драйвером своими руками для подсветки необходимо покупать только однотипные светодиоды из одной партии. В противном случае они могут иметь существенный разброс хаpaктеристик, что приведет к неравномерному их свечению и быстрому выходу из строя элементов, работающих на пределе.

Основные выводы

Все светодиоды, в не зависимости от их рабочего напряжения или силы тока, подключаются последовательно или параллельно. Способ включения может быть и комбинированным – в таком случае устраняются недостатки последовательного и параллельного соединений

Важно уметь правильно собирать цепь, подбирать источник питания, считать номиналы токоограничивающих резисторов и нужное количество светодиодов, чтобы схема функционировала. Соединение без токоограничивающего резистора и других защитных элементов приведет к поломке диода

ПредыдущаяЛампы и светильникиКакие лампочки лучше для дома: светодиодные или энергосберегающиеСледующаяЛампы и светильникиКак сделать светильник из светодиодной ленты на 12 и 220 Вольт своими руками

Основные выводы

Блок аварийного питания
– это устройство, позволяющее продолжить работу светодиодных или люминесцентных
светильников при отключении подачи электроэнергии из внешней сети. Помимо
аккумуляторной батареи в его состав входят следующие компоненты:

1. Контролер.
2. Зарядник.
3. Преобразователь тока.
4. Пpeдoxpaнитель разрядки батареи.
5. Индикатор состояния.

БАПами оснащают
учреждения общественного назначения – больницы, торговые центры, кинотеатры, а
также склады и охраняемые объекты и дома. При их выборе необходимо учитывать –
вид лампы, входные и выходные параметры сети, гарантию, сертификат и
производителя. Наиболее популярными моделями являются ES1, IS 200 EK-17, БАП
20-100-2.0 – 3.0 и Stabilar BS-200-3 LED.
