Преимущества переливных конструкций
Переливная канализация позволяет разделить твердую и жидкую фракции отходов. Последняя при этом может дренироваться в почву через дно последнего резервуара (для более эффективного удаления нерастворимых примесей дно засыпают гравием керамзитом или иным материалом, способным задержать взвешенные частицы) или через специальные фильтрационные поля. Таким образом, уменьшается объем отходов, которые удаляются при помощи ассенизаторов, увеличиваются интервалы между чистками системы.
Переливные колодцы канализации для частного дома работают без вспомогательного оборудования, требующего подключения к электросети, и являются энергонезависимыми. Жидкость поступает в резервуары самотоком благодаря тому, что трубы монтируются с небольшим уклоном
Обратите внимание. Если планировка участка предусматривает прокладку труб под автомобильным въездом или местом парковки, оптимальным вариантом станет чугунная канализация (особенно приобретенная у официального дистрибьютора, например у inrusstrade.ru)
При отсутствии значительных нагрузок на верхний слой грунта можно использовать современные полимерные трубы.
Для повышения эффективности можно применять биоактиваторы для септиков. Культуры бактерий и ферменты, входящие в состав подобных препаратов способствуют разложению органики. Объем требующего откачки илистого осадка в этом случае сокращается до 20-30% от общего объема стоков.
Инструкция монтажа
Строится он в шесть этапов:
Выбор места.
Копание ямы.
Укладка.
Устройство переливов между камерами.
Гидроизоляция.
Утепление и засыпка сооружения землей.
Подбирая место под септик у частного дома, в обязательно следует соблюдать нормы соответствующих СанПиНов и СНиПов. Любое ЛОС с дренажом должно отстоять от жилья и грядок на 5 м, а от колодцев и водоемов – минимум на 30 м. При несоблюдении этих требований резко возрастет риск распространения кишечных инфекций.
Размечаем на участке место
При всем этом важно не забывать, что к септику еще потом будет подъезжать машина ассенизаторов. Для нее также нужно предусмотреть место рядом с очистной системой
Окапываем контур ямы для работы техники
Выемку земли правильней всего производить экскаватором. Очистное сооружение из трех камер занимает достаточно много места. Изделия обычно устанавливаются на удалении около 30–50 см друг от друга. Даже при минимальном диаметре в 0,8 метра площадь всего сооружения получается большой.
Копаем котлован при помощи техники
Еще один момент – глубина ямы. При устройстве нижние кольца должны располагаться в грунте ниже уровня его промерзания. Копать глубокий котлован вручную сложно, долго и небезопасно. Его стенки могут и осыпаться.
Убираем осыпавшуюся землю из котлована
Надо четко понимать, что при установке на участке у коттеджа обойтись без крана не получится никак. Это пенобетонный или каркасный дом при сильном желании можно построить в одиночку без спецтехники. С заводскими бетонными изделиями подобное не пройдет. Лучше сразу для строительства ЛОС из ЖБИ заказать грузоподъемную технику, заранее предусмотрев для нее место на стройплощадке.
Опускаем кольцо в котлован
Промазываем первый ряд колец раствором и опускаем второй
Аналогично опускаем и третий ряд
Монтируем крышки
Кольца смонтированы
Если необходимо вручную опустить уже смонтированный колодец, то подкапываем грунт лопатой по периметру
Дно первой камеры должно быть герметичным. Для этого в вырытой яме под кольца укладывается специальное днище в виде “блина” из железобетона. Такой фундамент плита также делается на заводе ЖБИ. Если этого изделия в продаже нет, то выполнить его под устраиваемым септиком можно самому заливкой раствора в котловане толщиной в 15–20 см. Но тогда подождать его полного схватывания.
Бетонируем дно входного колодца
Донный фильтр во второй камере выполняется в три слоя каждый толщиной в 20–40 см:
Песок внизу.
Мелкофракционный щебень посередине.
Гравий или щебень крупной фракции в 40–70 мм сверху.
Засыпаем щебень на дно дренажного колодца
Делаем в дренажном колодце дополнительные отверстия для ухода воды
Для вставки ввода от канализации в доме и переливных труб между камерами в бетоне придется пробить отверстие соответствующего размера. В идеале его следует просверливать алмазной коронкой, чтобы края у дырки получились ровными. Так вставляемые в септик переливы из металла или пластика будет проще герметизировать. При этом вводы в камеру всегда располагают выше выводов.
Прокапываем траншею для укладки труб
Укладываем канализационные трубы в траншее под уклоном
Заводим трубы в колодец, оставляя сверху зазор для усадки
Монтируем трубу перелива между кольцами уровнем ниже, чем трубу из дома
Битумная гидроизоляция выполняется только снаружи сооружения. Внутри от нее будет лишь вред. Поедающим органику в сточных водах бактериям вреден битум и любая агрессивная химия, а без них септики функционировать станут с меньшей эффективностью. Для наружных гидроизоляционных работ вполне подойдет мастика, рубероид и даже мягкая кровля, если ее не жалко.
Замазываем все швы в первом колодце — он должен быть герметичным
Утепление выполняется только в верхней части “колодца”. Здесь лучше всего воспользоваться влагостойким пенополистиролом толщиной 10–20 см. Сверху камеры закрываются крышками из железобетонных плит с отверстием под смотровой люк.
Если коттедж построен в холодном регионе, то одно из верхних колец лучше поменять на горловину из кирпича с пенополистирольным утеплением снаружи. Затем с боков конструкция эта присыпается слоем грунта для лучшей сохранности тепла и по желанию декорируется. Для декора подойдет фасадная клинкерная плитка или керамогранит.
Если планируем устанавливать компрессор, то заводим трубу под кабель
Устанавливаем канализационные люки
Возможные схемы устройства септиков
Для расчета количества колец септика необходимо учесть общий объем сточных вод за 3 суток. Диаметр элементов может быть 80-200 см, но встречаются габариты и до 250 см. Высота от 0,5 до 1 м. Производители предлагают достаточное количество готовых элементов как монолитных, так и с отверстиями. При производстве расчетов необходимо учитывать фактический объем колонны – он должен быть выше расчетного, так как стоки никогда не заполняют элементы полностью, а только доходят до уровня переливных труб.
Монтаж септика своими руками требует не только предварительных расчетов, но и выбора варианта. Это может быть колодец из одного, двух, трех колец, а также дополненный системой дренажных или накопительных колодцев.
Однокамерный септик
Схема простейшего устройства заключается в наличии только одного кольца, оснащенного дном. Камера функционирует как отстойник, где твердые массы оседают на дно, разлагаясь под действием анаэробных микроорганизмов. Легкие вкрапления поднимаются наверх, образуя пленку. Отстоянная вода выходит посредством патрубка в фильтрационные поля.
Преимущество данной системы в простоте, монтаж не требует серьезных затрат и все можно сделать своими руками. Кольцо подбирается с дном, оснащается только крышкой, плюс оборудуются фильтрационные поля. Применима конструкция при малом объеме стоков (не более 1м3/сутки). Подобный септик из бетонных колец не подходит для загородного дома постоянного проживания, не требует герметизации, но необходима своевременная прочистка донных отложений.
Недостаток конструкции в частом засорении трубопровода фильтрационных полей из-за не успевших осесть твердых нерастворимых частиц. Минимизирует ситуацию монтаж очистного сооружения из двух элементов.
Двухкамерный септик
Эта система колодцев отличается от предыдущей дополнительной камерой или же перегородкой в одном бетонном резервуаре. Перемещение потоков осуществляется посредством переливного патрубка, а вторая камера позволяет более тщательно фильтровать органику.
Схема монтажа включает наличие двух и более колец, причем одно (первое) оснащено дном, а второе может быть без дна, но тогда необходим дополнительный щебеночный фильтр. По высоте расчет элементов производится в соответствии с объемом стоков, необходимых к переработке. Преимущества септика из двух колец:
- Высокий процент очистки стоков;
- Низкая угроза засора трубопровода;
- Повышение срока эксплуатации очистных сооружений и полей фильтрации.
Недостатки септика:
- Требуется большой объем земельных работ;
- Необходимо обустройство фильтрационных полей;
- Конструкция показана для переработки стоков объем которых не более 3м3/сутки.
Трехкамерный отстойник с системой глубокой очистки и принудительной аэрации
Это уже практически совершенная конструкция, идеально подходящая для небольших домов круглогодичного проживания. Схема очистного сооружения:
- Первая камера – отстойник с анаэробными бактериями;
- Вторая камера – отстойник для переработки остаточных масс, оснащенный аэробно-аэрационной установкой (компрессором). Устройство с заданной мощностью и периодичностью подает в камеру воздух, за счет чего запускается функционал микроорганизмов, перерабатывающих органические массы;
- Третья камера – насосная. Стоки фильтруются, затем сбрасываются в фильтрационные колодцы. Эта камера может быть дополнена дозаторами хлорирования, которые работают в автоматическом режиме. Монтаж дозаторов прост, все делается своими руками.
Вне зависимости от конструктивных особенностей, кольца для септиков подбираются с учетом объема сточных вод. Многокамерные системы обладают лучшей способностью к переработке, но при линейном методе монтажа занимают много места на участке. Однокамерная система достаточно компактна, однако, для тщательной очистки требует оборудования полей фильтрации.
Устройство септика из бетонных колец своими руками – дело, требующее предварительных точных расчетов. В ином случае можно получить конструкцию, которая либо не справится с переработкой стоков из-за их обильности, либо на половину будет простаивать. Простои негативно отражаются на колониях микроорганизмов, которые из-за недостатка питательной биомассы погибают.
Компоновка элементов допускается свободная. Стандартный септик содержит донное кольцо, стеновые кольца, верхнее, оснащенное отверстием люка и креплением для крышки. Дополнительно применяются кольца доборные, которые могут быть стандартной или нестандартной высоты и, как правило, нужны при усадке грунта.
Как выбрать место размещения
До того, как начинать проектирование и монтаж септика, необходимо тщательно изучить все санитарные правила и исследовать почву на объекте. От свойств грунта во многом зависит выбор оптимальной системы фильтрации – а, значит, и количество, объем камер. Тут нужно учесть, что до сброса в грунт вода должна отстояться на протяжении минимум 3 суток.
Очень важно заранее определить тип грунта. Делают это путем выкопки шурфа, опроса соседей с колодцем или скважиной, отправки запроса в организации, осуществляющие бурение либо строительные работы недалеко от объекта.
Изготовление септика в соответствии с типом грунта:
- Глинистые грунты (суглинки, супеси) – коэффициент фильтрации недостаточный для обустройства системы грунтовой доочистки сточных вод. Большинство глинистых грунтов пучатся (при минусе увеличиваются в объеме, а потом при оттаивании уменьшаются). Из-за этого септик из ЖБИ может быть вытолкнут из грунта или даже разрушен.
- Гравийная, песчаная, щебенистая, галечниковая осадочные породы – имеют прекрасные поглощающие свойства, хорошо пропускают воду, не мешают ей идти дальше. Но нужно помнить, что щебень обычно залегает у гор, а галечник и гравий – у рек. Ни там, ни там железобетонные септики не обустраивают, так как часть жидкости не пройдет весь цикл очистки.
- Песчаные грунты любой степени плотности/крупности (за исключением пылеватого) – идеальны для септиков.
До того, как проектировать септик на даче или в частном доме, обязательно нужно ознакомиться со всеми правилами и нормами, прописанными в СанПиН 2.2.1/2.1.1200-03 и СНиП 2-4.03.85. Основная задача – сделать так, чтобы стоки не попали в питьевую воду, не принесли ущерба здоровью и жизни людей, природе, чужим домовладениям.
Где должен быть размещен бетонный септик:
- Водоемы с проточной водой – на отдалении минимум в 20 метров (от колодца или скважины).
- Растительные посадки (кусты, деревья и т.д.) – минимум 3 метра для деревьев и 1 метр для кустов.
- Подземная газопроводная труба – на отдалении минимум в 5 метров.
- Любые постройки – должно быть расстояние в 5 метров как минимум.
- Расстояние до проезжей части с интенсивным движением – минимум 5 метров.
- Забор соседей – 2 метра.
- Наличие свободного пространства для маневрирования, доступа строительной и ассенизаторской спецтехники.
- Парковки авто – должны быть в стороне, над септиком ставить авто запрещено.
Как устанавливается вентиляция
Минимальное требование, выдвигаемое для вентиляции — это стояк, длина которого 700 мм от поверхности земли. Для того чтобы избавиться от появления фекального запаха, желательно выводить стояк над кровлей здания на 0,15-0,3 метра. Ратников не рекомендует делать это расстояние большим, так как труба будет обмерзать, а значит функционировать все оборудование зимой, просто не сможет.
Многие допускают еще одну грубую ошибку — устанавливают вентиляционный стояк снаружи поверхности дома. В этом случае, септик будет блокироваться инеем.
Блокировка вентиляционной трубы инеем
Ни в коем случае нельзя соединять вытяжку и дымоход.
Для того чтобы организовать сквозную вентиляцию из секций септика нужно заранее предусмотреть и сделать отверстие в самих перегородках (они должны быть немного выше уровня стоков), либо производить вентиляцию через туже трубу, по которой будут перетекать стоки. Общая площадь должна в два раза превышать площадь сечения на вытяжном стояке.
Смотровую горловину многие предпочитают закрывать чугунными люками, они не должны быть герметичны, так как вентиляция за счет этого улучшается.
Если производить замену вентиляционной части на выпускной клапан, то высока вероятность того, что произойдет срыв сифона, а значит, в квартире появится неприятный запах. При долгом отсутствии людей произойдет пересыхание сифона, предотвратить появление запаха в этом случае невозможно. Благодаря вентиляционной части, которая выведена на кровлю дома, можно раз и навсегда избавиться от этой проблемы.
Как происходит запуск септика в работу
Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:
Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).
Готовый к запуску септик из колец
Расчет емкости и выбор септика
Объем стоков – основная величина, которую принимают в расчет при составлении проекта очистного сооружения. Строительные нормы закрепляют эту величину на уровне 200 литров в сутки на одного человека. Емкость резервуара устанавливается равной трехсуточному объему сточных вод. Так, рассчитывается вместимость накопителя. Семье из 4-х потребуется септик объемом 2 400 л, а семье из 3 человек в 1800 л.
Так же учитывают число камер очистки: одна камера, две или три камеры. Для семьи состоящей из 3 человек, можно воспользоваться септиком с одной камерой.
Канализационное сооружение должно быть расположено на удалении от питьевой воды в 50 м.
Септик необходимо размещать так, чтобы до его камер можно было достать шлангом ассенизаторской машины.
Как выбрать место для установки септика
В Российском Законодательстве прописано, что санитарно-защитная зона от септика до здания (в котором проживают люди) следует рассчитывать около 5 метров, а от участка своих соседей — минимум 4 метра. Учитывать такие параметры нужно обязательно, в противном случае может произойти размытие грунта под зданием.
Если вы планируете установить очистные сооружения у себя в саду, то нужно учесть, что расстояние до ближайшего дерева должно быть от двух до четырех метров, так как корневая система растительности может негативно сказаться на всей конструкции.
Это интересно: Как выбрать лучшую краску для стен для нанесения своими руками
Расчет емкости и выбор конструкции септика
Объем стоков – базовая величина, принимаемая в расчет при проектировании любого очистного сооружения. Санитарные нормы устанавливают ее на уровне 200 л/сутки на одного человека. Кроме этого, емкость септика должна быть равна 3-х суточному объему канализационных стоков. Исходя из этих двух условий, можно рассчитать вместимость сооружения. Так, например, семейству из 4-х человек потребуется септик объемом: 4 х 200 л/чел х 3 = 2 400 л. (2,4м3).
Второй вопрос, который нужно решить – количество камер очистки: одна, две или три. Если на даче постоянно проживает не более 3 человек, то можно ограничиться одной камерой.
При большем количестве жильцов (4-6 человек) канализация на даче из бетонных колец делается двухкамерной. Она лучше справляется с большим потоком канализационных стоков. Три очистные емкости используют в домах, где проживает несколько семей.
Каждая камера септика выполняет определенные задачи:
- В первой происходит отстаивание стоков и анаэробное (безкислородное) разложение органики. Тяжелые частицы здесь оседают на дно, а легкие всплывают вверх. Осветленная вода перетекает по трубе во вторую камеру;
- Во второй емкости стоки проходят дополнительную бактериальную очистку и отводятся в фильтрующую траншею или колодец. Здесь происходит кислородное (аэробное) разложение органики.
Выбор способа фильтрации зависит от уровня грунтовых вод и вида почвы. В рассасывающем колодце вода уходит в грунт через перфорированные стенки и дно, отсыпанное мелким щебнем.
Двухкамерный септик из ЖБ колец с фильтрующим колодцем
При высоком уровне почвенных вод и плохо впитывающем влагу грунте (глина, суглинок) делают рассасывающую траншею (поле фильтрации). В нее укладывают перфорированную трубу, обернутую геотекстилем, и засыпают дренажным материалом (щебень, гравий + песок). За счет большой длины трубы и наличия фильтрующей засыпки, процесс финишной очистки идет нормально даже в тяжелом и влажном грунте.
Трехкамерный септик с фильтрующей траншеей
Определив емкость, количество камер и вид фильтрационного сооружения можно переходить к выбору места на участке. В этом деле вам поможет схема. На ней указаны минимально допустимые расстояния от очистного сооружения до источников воды, деревьев и дороги.
Санитарные разрывы между септиком, источником воды и другими объектами
Из данной схемы видно, что самое большое удаление канализационного сооружения должно быть от источника питьевой воды (50 метров). На дачном участке площадью 5 соток это требование невыполнимо. Здесь придется ставить устройство обеззараживания питьевой воды ультрафиолетовой лампой или использовать привозную бутилированную.
Кроме соблюдения санитарных разрывов, септик нужно разместить так, чтобы до его камер можно было дотянуться шлангом ассенизаторской машины.
Устройство, принцип действия

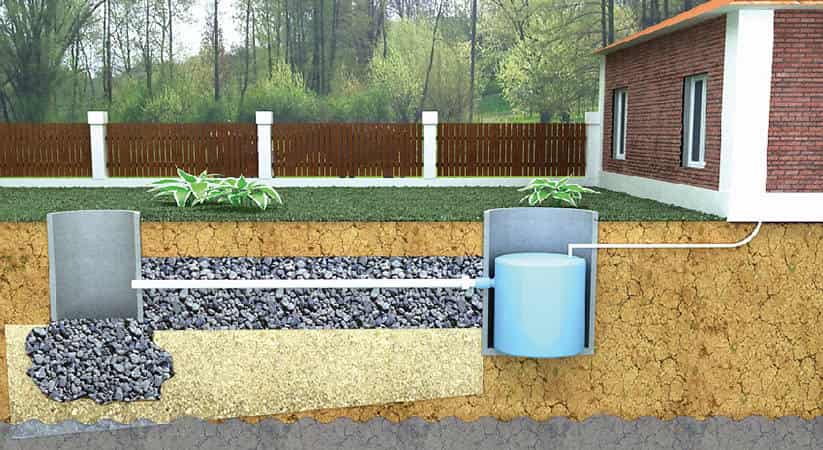

Простая и надежная система канализации в частном доме — схема с переливным колодцем. Она имеет простую и эффективную конструкцию. Принцип действия основан на отстаивании стоков, оседании органики и твердых частиц на дне емкости.
Устройство комплекса состоит из нескольких резервуаров, последовательно соединенных переливными патрубками. Первая секция — приемная, в нее поступают стоки. Жидкость отстаивается, органика и твердые частицы оседают на дно. Когда емкость наполняется до уровня перелива, частично отстоявшаяся вода переходит во вторую секцию. В ней процесс повторяется (с поправкой на отсутствие большого количества органики).
Всего канализация с переливом может содержать от 2 до 4 секций (можно и больше, если это необходимо). Последняя емкость не имеет дна и выполняет функцию дренирующего резервуара. Чаще всего она имеет форму цилиндра, установленного на слой засыпки из речного песка, ПГС или щебня. Частично осветленная вода поступает в эту емкость и впитывается в грунт, где цикл очистки завершается.
Органика, оседающая на дне отстойника (приемного резервуара), понемногу накапливается. Необходима периодическая очистка емкости. Для того, чтобы выполнять откачку реже, используют специальные бактерии. Они поглощают органику, уменьшая ее количество. Подобная методика используется в полностью замкнутых локальных очистных системах (ЛОС).
Необходимо учитывать, что переливные колодцы канализации для частного дома нужны только там, где люди живут постоянно. Для дачного дома, где люди появляются лишь время от времени, вполне достаточно выгребной ямы. Материалом для постройки могут послужить готовые емкости или бетонные кольца, прочие детали.
Выбор места расположения очистительного сооружения
Когда проектируют септик, санитарную зону размещают так, чтобы в плодородную почву и источник питьевой воды не смогли проникать органические отходы. По этой причине нужно придерживаться соответствующих строительных норм, регламентирующих, как правильно сделать септик из колец или других стройматериалов.
Систему очистки стоков на загородном участке обустраивают с учетом положений:
- СНиПа 2.04.03.85 – в нем отражены правила возведения наружных канализационных объектов;
- СанПиН 2.2.1/2.1.1.1200-03 – в этом документе перечислены требования, которые следует выполнять при создании зон, считающихся экологически небезопасными.
Согласно этим нормам, чтобы не произошло намокание фундамента дома по причине аварийных протечек, септик необходимо размещать так, чтобы он находился ниже, чем жилое строение.
Также необходимо выяснить, где под поверхностью земли проходит газопроводная труба. Нужно, чтобы расстояние до нее составило минимум 5 метров. Но следует учитывать, что над местом, где планируется заглубление очистной конструкции, запрещается располагать транспортные средства, поскольку они своим весом способны разрушить все сооружение.
Базовая информация
Постулат 1. Располагайте правильно
Место для септика выбирайте на самой возвышенной площадке участка. Это нужно, чтобы в него не стекали ливневые стоки.
По размещению септика смотрите СП 32.13330.2012, расстояния до него должны быть следующими:
- от дома – 5 м;
- от водоема – 30 м;
- от реки – 10 м;
- от колодца – 50 м;
- от дороги – 5 м;
- от забора – 3 м;
- от скважины – 25 м;
- от деревьев – 3 м
Постулат 2. Смотрите на УГВ
Если уровень грунтовых вод (УГВ) высокий, т.е. вода накапливается в яме уже на глубине 1-1,5 м, то это повод задуматься о выборе другой конструкции септика, возможно пластикового отстойника или станции биологической очистки. О готовых вариантах ЛОС мы подробно рассказали в этой статье.
Если твердо остановились на колодцах, то стоит подождать, когда УГВ будет ниже. Например, летом или зимой. Это упростит разработку котлована и строительство колодцев: вы не будете стоять по колено в воде и сможете нормально забетонировать дно и сделать герметичными швы между кольцами.
Постулат 3. Рассчитайте объем септика с запасом
Тщательно рассчитайте объем септика. Учтите, что правило по СП 32.13330.2012, при котором объем должен быть больше 3-кратного объема стоков, сбрасываемых в канализацию в сутки, действует только на песчаных грунтах и при низком УГВ. Правилами предполагается, что 1 человек в сутки будет сбрасывать 200 л стоков. А это значит, что в этом случае нужен септик объемом 600 л.
В остальных случаях чем хуже дренирует грунт, тем больше объем септика. Есть рабочее правило: для семьи из 4-5 человек при постоянном проживании в зависимости от грунта септик будет 30 м³ – на глине, 25 м³ – на суглинке, 20 м³ – на супеси, 15 м³ – на песке.
| Кол-во человек | Объем септика, м³ (рабочие значения) | |||
|---|---|---|---|---|
| Песок | Супесь | Суглинок | Глина | |
| 1 | 4 | 7 | 10 | 15 |
| 2 | 7 | 12 | 17 | 22 |
| 3 | 10 | 15 | 20 | 25 |
| 4 | 15 | 20 | 25 | 30 |
| 5 | 15 | 20 | 25 | 30 |
| 6 | 17 | 23 | 27 | 35 |
| 7 | 20 | 25 | 30 | 35 |
Варьировать объем септика нужно не глубиной колодцев, а диаметром колец. Т.е. если у вас есть на выбор кольца диаметром 1,5 м и высотой 0,9 м, или диаметром 1 м и высотой 0,9 м, то лучше взять первые. Их потребуется меньшее количество для получения нужного объема. Это значит, что потребуется не такой глубокий котлован, будет меньше швов в колодцах.
Постулат 4. Наймите людей для разработки котлована
Если вы не 20-летний молодой человек, и вас нет пары-тройки таких же помощников, готовых работать за шашлык и пиво, то все земляные работы доверьте наемным работникам или наймите экскаватор.
Котлован должен быть больше объема очистного сооружения, т.е. расстояние от колодцев до стен котлована – 30-50 см. Впоследствии этот объем нужно засыпать песчано-гравийной смесью (ПГС) или песком.
Постулат 5. Заказывайте кольца с доставкой и установкой
Кольца заказывайте только после того, как будет готов котлован. Сразу с установкой, т.е. должен приехать грузовик с краном-манипулятором.
Все нижние кольца должны быть с дном. Они есть в заводском исполнении – удобно и надежно. Исключение составляют фильтрующие колодцы, которые делают на хорошо дренирующих грунтах. Но на глине ни в коем случае НЕ ДЕЛАЙТЕ как на рисунке ниже!
Через 1-2 года дно фильтрующего колодца заиливается и не пропускает стоки, приходится вызывать ассенизаторскую машину, чистить колодец, но и это не дает долговременный эффект.
Постулат 6. Используйте только рыжие трубы
Трубы только рыжие, диаметром 110 мм, для наружной канализации. Утеплять их нужно только в том случае, если на каком-то участке они находятся на открытом воздухе. Все, что в грунте утеплять не нужно.
Рыжие трубы специально разработаны для наружной канализации. Они многослойные, выдерживают давление грунта. Серые трубы предназначены для работ внутри дома, они однослойные и грунт их просто раздавит.
Трубы укладываются в траншеи на уплотненную песчаную подушку с уклоном 2 см на 1 м. Избегайте поворотов 90 градусов, максимум – 45. Сверху и по бокам насыпают слой ПГС или щебня толщиной 30 см. Далее грунт.
Постулат 7. Поле фильтрации занимает большую площадь
Поле фильтрации нужно при высоком УГВ, при низком можно обойтись фильтрующим колодцем. В среднем рассчитывайте, что на 1 человека площадь дренажного поля должна быть не меньше 10 м².
Колодец фильтрации уместно делать на хорошо дренирующих грунтах: песке и супеси. На глине и суглинке нужны существенно большие площади, с которых будет осуществляться дренирование. Сделать это позволяют подземные поля фильтрации.
Трубы на поле фильтрации нужно укладывать с уклоном 1 см на 1 м, чтобы очищенные стоки успевали просачиваться через отверстия в слой щебня.
Инструкция монтажа
Строится он в шесть этапов:
Выбор места.
Копание ямы.
Укладка.
Устройство переливов между камерами.
Гидроизоляция.
Утепление и засыпка сооружения землей.
Подбирая место под септик у частного дома, в обязательно следует соблюдать нормы соответствующих СанПиНов и СНиПов. Любое ЛОС с дренажом должно отстоять от жилья и грядок на 5 м, а от колодцев и водоемов – минимум на 30 м. При несоблюдении этих требований резко возрастет риск распространения кишечных инфекций.
Размечаем на участке место
При всем этом важно не забывать, что к септику еще потом будет подъезжать машина ассенизаторов. Для нее также нужно предусмотреть место рядом с очистной системой
Окапываем контур ямы для работы техники
Выемку земли правильней всего производить экскаватором. Очистное сооружение из трех камер занимает достаточно много места. Изделия обычно устанавливаются на удалении около 30–50 см друг от друга. Даже при минимальном диаметре в 0,8 метра площадь всего сооружения получается большой.
Копаем котлован при помощи техники
Еще один момент – глубина ямы. При устройстве нижние кольца должны располагаться в грунте ниже уровня его промерзания. Копать глубокий котлован вручную сложно, долго и небезопасно. Его стенки могут и осыпаться.
Убираем осыпавшуюся землю из котлована
Надо четко понимать, что при установке на участке у коттеджа обойтись без крана не получится никак. Это пенобетонный или каркасный дом при сильном желании можно построить в одиночку без спецтехники. С заводскими бетонными изделиями подобное не пройдет. Лучше сразу для строительства ЛОС из ЖБИ заказать грузоподъемную технику, заранее предусмотрев для нее место на стройплощадке.
Опускаем кольцо в котлован
Промазываем первый ряд колец раствором и опускаем второй
Аналогично опускаем и третий ряд
Монтируем крышки
Кольца смонтированы
Если необходимо вручную опустить уже смонтированный колодец, то подкапываем грунт лопатой по периметру
Дно первой камеры должно быть герметичным. Для этого в вырытой яме под кольца укладывается специальное днище в виде “блина” из железобетона. Такой фундамент плита также делается на заводе ЖБИ. Если этого изделия в продаже нет, то выполнить его под устраиваемым септиком можно самому заливкой раствора в котловане толщиной в 15–20 см. Но тогда подождать его полного схватывания.
Бетонируем дно входного колодца
Донный фильтр во второй камере выполняется в три слоя каждый толщиной в 20–40 см:
Песок внизу.
Мелкофракционный щебень посередине.
Гравий или щебень крупной фракции в 40–70 мм сверху.
Засыпаем щебень на дно дренажного колодца
Делаем в дренажном колодце дополнительные отверстия для ухода воды
Для вставки ввода от канализации в доме и переливных труб между камерами в бетоне придется пробить отверстие соответствующего размера. В идеале его следует просверливать алмазной коронкой, чтобы края у дырки получились ровными. Так вставляемые в септик переливы из металла или пластика будет проще герметизировать. При этом вводы в камеру всегда располагают выше выводов.
Прокапываем траншею для укладки труб
Укладываем канализационные трубы в траншее под уклоном
Заводим трубы в колодец, оставляя сверху зазор для усадки
Монтируем трубу перелива между кольцами уровнем ниже, чем трубу из дома
Битумная гидроизоляция выполняется только снаружи сооружения. Внутри от нее будет лишь вред. Поедающим органику в сточных водах бактериям вреден битум и любая агрессивная химия, а без них септики функционировать станут с меньшей эффективностью. Для наружных гидроизоляционных работ вполне подойдет мастика, рубероид и даже мягкая кровля, если ее не жалко.
Замазываем все швы в первом колодце — он должен быть герметичным
Утепление выполняется только в верхней части “колодца”. Здесь лучше всего воспользоваться влагостойким пенополистиролом толщиной 10–20 см. Сверху камеры закрываются крышками из железобетонных плит с отверстием под смотровой люк.
Если коттедж построен в холодном регионе, то одно из верхних колец лучше поменять на горловину из кирпича с пенополистирольным утеплением снаружи. Затем с боков конструкция эта присыпается слоем грунта для лучшей сохранности тепла и по желанию декорируется. Для декора подойдет фасадная клинкерная плитка или керамогранит.
Если планируем устанавливать компрессор, то заводим трубу под кабель
Устанавливаем канализационные люки
