ЭПРА (электронный балласт) – что это такое?

Резюме

Краткий анализ показывает, что большинство достоинств ЭПРА на улице либо перестает быть достоинством, либо не имеет значения, а недостатки носят принципиальный характер. Поэтому светильники с ЭПРА непопулярны в Америке, в Европе, непопулярны у нас. Их доля в общем количестве уличных светильников — менее 1%, и это не просто так.

При этом во внутреннем освещении ситуация кардинально противоположная, применение ЭПРА оправдано и целесообразно, экономически эффективно.

В уличном освещении рекомендуется использовать либо светильники с традиционными ЭМПРА, либо, для задач управления освещением, ЭМПРА с переключением обмоток.

Все о ПРА – электромагнитном пускорегулирующем аппарате

Общее описание электромагнитных ПРА :

Электромагнитныe ПРА для трубчатых люминесцентных и компактных люминесцентных ламп внутреннего применения. Иногда их называют: дроссель для ламп дневного света. Класс защиты от поражения электрическим током — I, степень защиты от воздействия от окружающей среды — IP 20. Применяется для двухламповых светильников. Простой монтаж и подключение.

• магазины,
• офисные центры,
• гостиницы,
• промышленные помещения.

Электромагнитный балласт представляет собой индуктивное сопротивление (дроссель), подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер. Преимуществами электромагнитного дросселя для ламп дневного света является его простота и дешевизна. Недостатки электромагнитного балласта — мерцание ламп с удвоенной частотой сетевого напряжения (частота сетевого напряжения в России = 50 Гц), что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск пра (обычно 1-3 сек, время увеличивается по мере износа лампы), большее потребление энергии по сравнению с электронным балластом. Электромагнитный дроссель также может издавать низкочастотный гул.

Помимо вышеперечисленных недостатков, можно отметить ещё один. При наблюдении предмета вращающегося или колеблющегося с частотой равной или кратной частоте мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования. Например этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.

Во избежание травмирования на производстве запрещено использовать люминесцентные лампы для освещения движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.

Регламентирующие нормативные документы для электромагнитных ПРА

• DIN VDE 0100 Предписание по устройству силовых электроустановок с номинальным напряжением ДО 1000 В
• EN 60598-1 Осветительные приборы — часть 1: Общие требования и испытания
• EN 61347-1 Устройства управления для ламп — часть 1: Общие требования и требования безопасности
• ЕN 61 347-2-8 Устройства управления для ламп — часть 2-8: Особые требования к электромагнитным ПРА для люминесцентных ламп.
• ЕN 60921 ПРА для трубчатых люминесцентных ламп. Требования к рабочим характеристикам.
• ЕN 50294 Методы измерения общей потребляемой мощности соединения ПРА – лампа.
• ЕN 61000-3-2 Электромагнитная совместимость. Предельно допустимые токи высших гармоник в питающей сети.
• ЕN 61547 Осветительные приборы и системы общего назначения. — Требования к электромагнитной совместимости и устойчивости к электромагнитным помехам.

З. Общие данные ПРА

Электромагнитные (индуктивные) ПРА

являются активными компонентами, которые совместно со стартерами нагревают электроды ламп, обеспечивают напряжение зажигания и стабилизируют ток лампы в течение ее работы. Для компенсации реактивного тока необходимы конденсаторы последовательного или параллельного соединения.

При установке в светильники нужно обращать внимание на напряжение и частоту сети, габаритные размеры и температурные пределы, а также возможное генерирование шумов. Электромагнитные ПРА

Электромагнитные ПРА

оптимизированы в отношении к их магнитным полям и магнитным нагрузкам так, чтобы они обычно не ощущались. Поскольку магнитные колебания могут воздействовать в зависимости от конструкции светильников на другие области, то нужно учитывать при проектировании светильников.

Необходимо сделать конструкцию жесткой, чтобы вибрации не распространялись.

Срок службы индуктивного ПРА определяется выбором материала и изоляцией обмотки.

Предельная температура обмотки обозначает ту величину температуры (tw), которую выдерживает изоляция при непрерывной работе при номинальных условиях в течение 10 лет. Эта предельная температура обмотки не должна быть превышена в светильнике в реальных условиях, тогда можно достигнуть работы ПРА на весь срок службы. Установленная в светильнике температура обмотки электромагнитного балласта состоит из температуры окружающей среды, температурных условий в светильнике и потери мощности дросселя. Мерой потери мощности ПРА является Δt, значение которой находится на маркировке балласта. В дополнение к этому, потеря мощности схемы соединения дросселя и люминесцентной лампы измеряется по норме ЕN 50294. Этот метод измерений является основой классификации энергопотребления ПРА.

Общий принцип работы элемента

По сути, балласт для люминесцентных ламп представляет собой дроссель. Он регулирует силу подачи тока, ограничивая или разделяя разночастотные электрические сигналы. Ликвидирует пульсации постоянного тока. Происходит нагрев катодов люминесцентных ламп.

Далее, на них производится подача необходимого количества напряжения, которое активирует работу осветительного прибора. Напряжение корректируется с помощью особого регулятора, который впаян в инверторную схему. Именно он отлаживает диапазон напряжений. За счет вышеперечисленных особенностей работы балласта мерцание в источнике света полностью исключается.

В схему встроен и стартер. Его функции – трансляция напряжения и зажигание. При включении лампы, на микросхеме балласта происходит снижение силы тока. Данная особенность позволяет выстроить необходимый режим работы осветительного прибора.

Сегодня на рынке широко представлены такие виды балластных устройств, как:

• электромагнитные;
• электронные;
• балласты для компактных ламп.

Представленные категории отмечены надёжной работой и обеспечивают длительное функционирование и простоту эксплуатации всех люминесцентных ламп. Все эти приборы имеют идентичный принцип действия, однако отличаются по некоторым пунктам.

Электромагнитные

Данные балласты применимы для ламп, подключенных к электросети при помощи стартера. Первично возникающий разряд интенсивно разогревает и замыкает биметаллические электродные элементы. Происходит резкое увеличение рабочего тока.

Электромагнитный балласт легко узнать по внешнему виду. Конструкция более массивная, по сравнению с электронным прототипом.

При выходе из строя стартера, в схеме электромагнитного балласта, возникает фальстарт. При поступлении питания лампа начинает мигать, впоследствии идёт ровная подача электроэнергии. Эта особенность значительно снижает рабочий ресурс источника освещения.

Плюсы	Минусы
Высококлассный уровень надежности, доказанный практикой и временем.	Долгий запуск — на первом этапе эксплуатации запуск осуществляется за 2-3 секунды и до 8 секунд к моменту завершения срока службы.
Простота конструкции.	Повышенный расход электроэнергии.
Удобство эксплуатации модуля.	Мерцание лампы с частотой 50 Гц (эффект стробирования). Негативно влияет на человека, который длительно находится в помещении с подобным видом освещения.
Доступная цена для потребителей.	Слышен гул работы дросселя.
Количество фирм производителей.	Значительный вес конструкции и громоздкость.

Электронные

Сегодня применяются магнитные и электронные балластники, которые состоят в первом случае из микросхемы, транзисторов, динисторов и диодов, а во втором – из металлических пластин и медного провода. Посредством стартера лампы запускаются, причем в качестве единой функции этого элемента с балластником в одной схеме организовано явление в электронном варианте детали.

• малый вес и компактность;
• плавное быстрое включение;
• в отличие от электромагнитных конструкций, которым для работы требуется сеть 50 Гц, высокочастотные магнитные аналоги функционируют без шумов от вибрации и мерцания;
• снижены потери на нагревание;
• коэффициенты мощности в электронных схемах достигают 0,95;
• продленный срок эксплуатации и безопасность применения обеспечиваются несколькими видами защиты.

Достоинства	Недостатки
Автоматическая настройка балласта под различные виды ламп.	Более высокая стоимость, по сравнению с электромагнитными моделями.
Моментальное включение осветительного прибора, без дополнительной нагрузки на устройство.
Экономия потребления электроэнергии до 30%.
Исключен нагрев электронного модуля.
Ровная световая подача и отсутствие шумовых эффектов в процессе освещения.
Увеличение срока службы люминесцентных ламп.
Дополнительная защита гарантирует увеличение степени пожаробезопасности.
Снижение рисков в процессе эксплуатации.
Ровная подача светопотока исключает быструю утомляемость.
Отсутствие негативных функций в условиях пониженных температур.
Компактность и легкость конструкции.

Для компактных люминесцентных ламп

Компактные типы ламп дневного света представлены приборами, аналогичным лампой накаливания типов Е27, Е40 и Е14. В таких схемах электронные балласты встраиваются вовнутрь патрона. В данной конструкции исключён ремонт в случае поломки. Дешевле и практичнее будет приобрести новую лампу.

Виды

Сегодня на рынке широко представлены такие виды балластных устройств, как:

• электромагнитные;
• электронные;
• балласты для компактных ламп.

Представленные категории отмечены надёжной работой и обеспечивают длительное функционирование и простоту эксплуатации всех люминесцентных ламп. Все эти приборы имеют идентичный принцип действия, однако отличаются по некоторым пунктам.

Электромагнитные

Данные балласты применимы для ламп, подключенных к электросети при помощи стартера. Первично возникающий разряд интенсивно разогревает и замыкает биметаллические электродные элементы. Происходит резкое увеличение рабочего тока.

Мнение эксперта

Виктор Гольштейн

Эксперт по медицинскому оборудованию. Начинающий блогер.

Задать вопрос эксперту

Особенность: сокращение максимального сопротивления дросселя. При остывшем стартере биметаллические электроды размыкаются. После размычки люминесцентной цепи, в индукционную катушку поступает импульс высокого напряжения. В процессе происходит розжиг лампы.

Электромагнитный балласт легко узнать по внешнему виду. Конструкция более массивная, по сравнению с электронным прототипом.

При выходе из строя стартера, в схеме электромагнитного балласта, возникает фальстарт. При поступлении питания лампа начинает мигать, впоследствии идёт ровная подача электроэнергии. Эта особенность значительно снижает рабочий ресурс источника освещения.

Плюсы	Минусы
Высококлассный уровень надежности, доказанный практикой и временем.	Долгий запуск — на первом этапе эксплуатации запуск осуществляется за 2-3 секунды и до 8 секунд к моменту завершения срока службы.
Простота конструкции.	Повышенный расход электроэнергии.
Удобство эксплуатации модуля.	Мерцание лампы с частотой 50 Гц (эффект стробирования). Негативно влияет на человека, который длительно находится в помещении с подобным видом освещения.
Доступная цена для потребителей.	Слышен гул работы дросселя.
Количество фирм производителей.	Значительный вес конструкции и громоздкость.

Электронные

Сегодня применяются магнитные и электронные балластники, которые состоят в первом случае из микросхемы, транзисторов, динисторов и диодов, а во втором – из металлических пластин и медного провода. Посредством стартера лампы запускаются, причем в качестве единой функции этого элемента с балластником в одной схеме организовано явление в электронном варианте детали.

Мнение эксперта

Виктор Гольштейн

Эксперт по медицинскому оборудованию. Начинающий блогер.

Задать вопрос эксперту

ВАЖНО: Балластник представляет собой легкое устройство, которое еще называют электронным пускорегулирующим аппаратом (ЭПРА). Существуют следующие преимущества применения в качестве детали к люминесцентным лампам блоков ЭПРА:

Существуют следующие преимущества применения в качестве детали к люминесцентным лампам блоков ЭПРА:

• малый вес и компактность;
• плавное быстрое включение;
• в отличие от электромагнитных конструкций, которым для работы требуется сеть 50 Гц, высокочастотные магнитные аналоги функционируют без шумов от вибрации и мерцания;
• снижены потери на нагревание;
• коэффициенты мощности в электронных схемах достигают 0,95;
• продленный срок эксплуатации и безопасность применения обеспечиваются несколькими видами защиты.

Достоинства	Недостатки
Автоматическая настройка балласта под различные виды ламп.	Более высокая стоимость, по сравнению с электромагнитными моделями.
Моментальное включение осветительного прибора, без дополнительной нагрузки на устройство.
Экономия потребления электроэнергии до 30%.
Исключен нагрев электронного модуля.
Ровная световая подача и отсутствие шумовых эффектов в процессе освещения.
Увеличение срока службы люминесцентных ламп.
Дополнительная защита гарантирует увеличение степени пожаробезопасности.
Снижение рисков в процессе эксплуатации.
Ровная подача светопотока исключает быструю утомляемость.
Отсутствие негативных функций в условиях пониженных температур.
Компактность и легкость конструкции.

Для компактных люминесцентных ламп

Компактные типы ламп дневного света представлены приборами, аналогичным лампой накаливания типов Е27, Е40 и Е14. В таких схемах электронные балласты встраиваются вовнутрь патрона. В данной конструкции исключён ремонт в случае поломки. Дешевле и практичнее будет приобрести новую лампу.

ЭЛЕКТРОННЫЙ ПУСКОРЕГУЛИРУЮЩИЙ АППАРАТ

Включение газоразрядных ламп, в чисто которых входят всем известные люминесцентные лампы, имеет ряд особенностей. Для возникновения разряда между электродами в среде газа требуется импульс высокого напряжения между предварительно прогретыми электродами.

Во время работы ток разряда должен ограничиваться специальным балластом, функции которого выполняет дроссель – катушка с большой индуктивностью.

Пускорегулирующая аппаратура, разработанная для включения люминесцентных ламп имела множество существенных недостатков:

• низкая надежность стартера из-за наличия контактной группы;
• громоздкий тяжелый и шумный дроссель;
• мерцание ламы с частотой питающей сети;
• длительный процесс зажигания ламп;
• затрудненный пуск при низкой температуре;
• низкий КПД;
• высокий уровень электромагнитных помех.

На смену устаревшим пусковым агрегатам были разработаны электронные устройства, которые не содержат механических контактов и тяжелого и габаритного дросселя.

Малые габариты современных электронных пускорегулирующих устройств (ЭПРА) дали толчок дальнейшему развитию и широкому распространению малогабаритных люминесцентных ламп, которые в народе прозвали «экономками».

Кроме того, ЭПРА имеет следующие достоинства:

• отсутствуют механические контакты;
• питание производится высокочастотным напряжением, что полностью исключает мерцание;
• малые габариты и вес;
• высокий КПД за счет введения цепей коррекции мощности;
• минимум сетевых помех и практически полное отсутствие электромагнитных.

Работа лампы с электронным запуском включает несколько последовательных стадий:

1. Разогрев нитей накаливания.
2. Инициирование разряда в среде газа между электродами.
3. Поддержание горения.

Все этапы включения полностью контролируются электронной схемой ЭПРА, которая состоит из следующих элементов:

Не пропускает помехи от ЭПРА в сеть и наоборот.

Устанавливается, в основном в дорогих и мощных пускателях.

Исполняется в виде электролитического конденсатора большой емкости.

Также в состав устройства входят инверторная схема преобразования напряжения и малогабаритный дроссель.

В инверторе используются мощные высоковольтные транзисторные ключи, которые включены в мостовую схему с автогенерацией или управляются специальной микросхемой. В диагональ моста включен многообмоточный резонансный трансформатор, одна из обмоток которого включена последовательно с нитями накала и резонансным конденсатором.

Межэлектродный разряд уменьшает сопротивление рабочей среды лампы, в результате чего резонансный конденсатор оказывается закороченным и резонанс пропадает. Оставшегося значения напряжения достаточно для нормального горения. Ток разряда ограничивается дросселем, включенным последовательно с электродами.

Устройство люминесцентной лампы

Люминесцентная лампа относится к категории классических разрядных источников освещения низкого давления. Стеклянная колба такой лампы всегда имеет цилиндрическую форму, а наружный диаметр может составлять 1,2см, 1,6см, 2,6см или 3,8см.

Цилиндрический корпус чаще всего прямой или U-изогнутый. К торцевым концам стеклянной колбы герметично припаиваются ножки с электродами, выполненными из вольфрама.

Устройство лампочки

Внешней стороной электроды подпаиваются к цокольным штырям. Из колбы осуществляется тщательное откачивание всей воздушной массы через специальный штенгель, расположенный в одной из ножек с электродами, после чего происходит заполнение свободного пространства инертным газом с ртутными парами.

На некоторые типы электродов в обязательном порядке производится нанесение специальных активирующих веществ, представленных окислами бария, стронцием и кальцием, а также незначительным количеством тория.

ЭПРА для люминесцентных ламп: основы подбора

Выбирать необходимо по техническим показателям

Но цена — далеко не все, на что стоит обращать внимание. Необходимо отслеживать следующие показатели:

• Для одной или для двух ламп предназначен электронный балласт. Этот параметр отображается рисунком на корпусе. Обычно показано и как их надо подключать.
• Мощность ЭПРА. Она должна совпадать с мощностью ламп. Иначе функционировать светильник не будет.
• С какими лампами работает этот электронный балласт (типы ламп — Т4, Т5 и Т8).
• Степень защиты корпуса IP. Если светильник установлен в жилых комнатах, достаточно обычного исполнения — IP23. Для ванных комнат нужна повышенная влагозащита — IP 44  и выше.

Для уличных светильников важен температурный диапазон. Стоит заметить, что далеко не все лампы, да и далеко не любой ЭПРА может работать при низких температурах. Может случиться так, что лампа просто не разогреется до достаточной для старта температуры

Так что обращайте внимание на этот показатель

Особенности светильников с ЭПРА

ЭПРА для светодиодов имеют компактные размеры, монтировать их в конструкцию достаточно легко. С ними возможно конструировать различные вариации люминесцентной и светодиодной иллюминации. Их практичность прекрасно совмещается с воссозданием комфортабельного, разнообразного и уникального освещения в различных условиях и для различных площадей, где сама практичность выражается:

• в высоком энергосбережении;
• отсутствии мерцания;
• более эффективном КПД;
• более высоком коэффициенте показателя мощности;
• мгновенном старте включения света;
• отсутствии мерцания из-за перегорания диодов;
• низком показателе рабочей температуры;
• отсутствии шума люминесцентных ламп и светодиодов во время рабочего процесса;
• высоких показателях экономии денежных средств.

Электронный ПРА обеспечивает стабильную работу светодиодных светильников

Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Подключение с использованием электромагнитного балласта

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.

Подключение при помощи ЭмПРА.

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

• значительный расход электроэнергии;
• длительный запуск, который может занимать 3 с;
• схема не способна функционировать в условиях пониженных температур;
• нежелательное стробоскопическое мигание, негативно влияющее на зрение;
• дроссельные пластинки по мере износа могут издавать гудение.

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.

Схема с двумя трубками и двумя дросселями.

От стартера контакт идет к лампе, а свободный полюс – к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.

Схема подключения двух светильников от одного дросселя.

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Поступающий на нагрузку ток выпрямляется через диодный мост. При этом напряжение сглаживается, а конденсаторы гарантируют стабильную подачу электроэнергии.

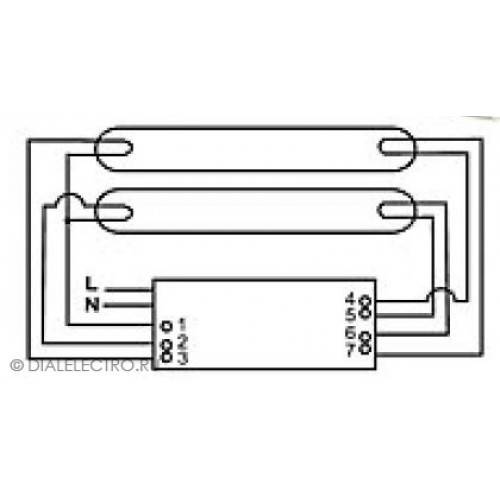

Подключение с помощью электронного балласта.

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

Использование умножителей напряжения

Использование умножителей напряжения.

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для  его стабилизации используются конденсаторы.

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость

Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера

Схема подключения без стартера.

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

ЭПРА ДЛЯ СВЕТОДИОДНЫХ СВЕТИЛЬНИКОВ И ПАНЕЛЕЙ

Сразу следует заметить, что пускорегулирующая аппаратура для светодиодных ламп и других LED источников света не существует! Как бы не утверждали продавцы магазина или консультанты в интернет-сервисах, это свидетельствует лишь о их некомпетентности.

Светодиодные источники света в пусковых устройствах типа ЭПРА не нуждаются. Необходим источник постоянного напряжения, а в идеальном варианте – стабилизатор тока.

Такие устройства называются драйверами. Они формируют напряжение на выходных клеммах в соответствии с подключаемым источником света и ограничивают или стабилизируют значение выходного тока в определенных пределах.

Дело в том, что светодиоды нормально функционируют только в узком диапазоне протекающего через них тока. Меньшее значение снижает яркость, а высокое вызывает резкое снижение срока службы вплоть до мгновенного перегорания излучающего диода. Светодиод, как полупроводниковый элемент, обладает ярко выраженной зависимостью величины сопротивления от температуры, поэтому ее изменение всего на несколько градусов способно вызвать критический рост тока.

Чем отличается стабилизатор напряжения от стабилизатора тока?

Если выразить простыми словами, то стабилизатор напряжения имеет на выходе стабильное напряжение при том, что ток потребления подключенных устройств может меняться в широких пределах.

Иная ситуация в случае стабилизатора тока. Здесь обеспечивается стабильное значение тока при различных сопротивлениях нагрузки. При этом значение напряжения стабилизатора может изменяться в достаточно широком диапазоне.

Данная характеристика накладывает ограничение на совместимость устройств различных типов. К источнику тока нельзя подключать светодиодные светильники иной мощности, чем той, что указана в спецификации. Нельзя подключать параллельно несколько ламп. В крайнем случае возможно последовательное подключение, но это если позволяет диапазон выходных напряжений.

Драйвер (именно так именуется в настоящее время стабилизатор тока) рассчитан на выходной ток 100 мА и 12 — 24 В выходного напряжения. Можно подключать:

• светодиодную лампу 100 мА 12 В или 100 мА 24 В;
• две лампы 100 мА 12 В, соединенные последовательно;
• две лампы 50 мА 12 – 24 В, соединенные параллельно.

Схема драйвера может быть выполнена быть выполнена как на основе трансформатора, так и при помощи инвертора, что в настоящее время составляет подавляющее большинство устройств. Драйверы с изменяемым значением выходного тока используются для регулировки яркости LED светильников.

Большинство компактных ламп выпускаются со встроенными драйверами, освобождая покупателя от мук выбора. Использование отдельных драйверов необходимо только в случае использования светодиодных лент или изготовления светильников из отдельных светодиодов или матриц.

Приобретая светодиодные панели с фиксированными размерами, желательно сразу же рассчитывать на драйвер с рекомендуемыми параметрами.

2012-2019 г. Все права защищены.
