Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Классификация и виды

Классификация разделяет фитинги на разные виды в зависимости от назначения и способа соединения.

По назначению

В зависимости от целевого назначения фитинги бывают следующих видов:

Отводы и уголки. Устанавливаются в местах, где трубопровод меняет направление под определенным углом (от 45º до 120º).

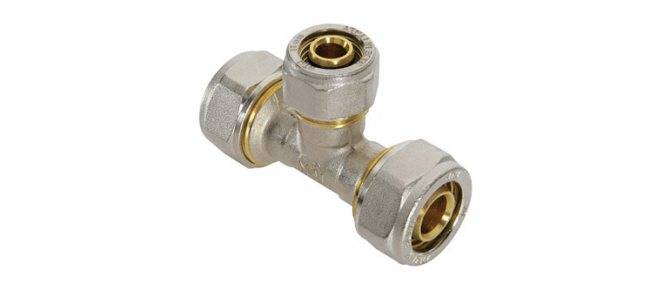

Тройники и крестовины. Применяются для подключения к основной линии двух или трех ответвлений под прямым углом.

Муфты, американки. Используются для стыковки металлопластиковых труб одинакового диаметра.

Переходники. Соединяют изделия разных типоразмеров и материалов.

Заглушки. Устанавливаются на тупиковых линиях систем.

Фитинги запорного типа (краны, вентили, клапаны). Применяются для кратковременной или постоянной остановки движения потока в определенном направлении.

По способу соединения

В зависимости от способа соединения фитинги для металлопласта можно разделить на три вида:

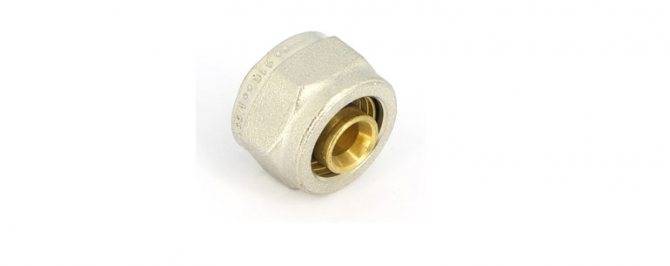

1. Компрессионные (цанговые и обжимные). Состоят из корпуса, обжимного кольца, двух уплотнителей из синтетического каучука и накидной гайки. Образуют разъемное соединение. Предназначены для эксплуатации в трубопроводах диаметром 16, 20, 26, 32, 40 мм с рабочим давлением не выше 25 бар и температурным режимом до 115 ºС. Устанавливаются с помощью разводного или рожкового ключа. При выходе из строя их можно не менять полностью, а заменить только износившийся элемент.

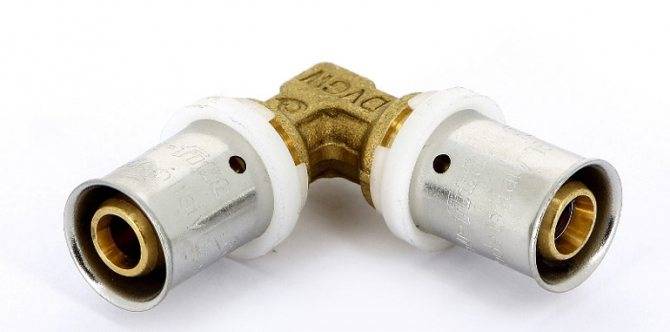

2. Пресс-фитинги. Дают неразъемное монолитное соединение. Состоят из цельнолитого корпуса, гильзы, изготовленной из нержавейки, клипсы — эластичного кольца, соединяющего гильзу с корпусом. Могут использоваться при скрытой прокладке разводок систем отопления и трубопроводов теплого пола под стяжку. Устанавливаются с помощью гидравлической пресс- машины с микропроцессорным управлением или ручного аналога — пресс-клещей путем обжатия гильзы вокруг металлопластиковой трубы.
3. Пуш-фитинги. Применяются при любом виде монтажа, в т.ч. скрытом. Относятся к соединителям разъемного типа. Устанавливаются без использования инструмента. Состоят из корпуса, двух уплотнительных колец, внутренних обжимных колец с блокировочными пружинами, наружного кожуха с контрольными отверстиями. При установке соединитель просто надевается на подготовленный конец трубы до упора. Для контроля качества стыков используются окошки на корпусе.

Технология монтажа компрессионных фитингов

С помощью подходящего инструмента обжать компрессионные фитинги можно быстро и легко. После двух десятков процедур рука наполняется и каждое движение доводится до автоматизма. Возможно, по этой причине трубы, собранные профессиональными сантехниками, служат около 7 лет даже без дальнейшего перекручивания (хотя это рекомендуется).

Итак, для установки обжимного фитинга на металлопластиковую трубу вам потребуются ножницы (труборез), калибратор, рожковые ключи типоразмера. Вручную распрямите обжимаемый кусок трубы и следуйте приведенным ниже инструкциям:

Фотографии из Строительной рулеткой отмерьте кусок трубы, который нужно отрезать, и отметьте ярким маркером, возьмите труборез с острыми лезвиями и осторожно отрежьте в отмеченной точке. Следим за тем, чтобы труба не деформировалась Чтобы придать внутреннему сечению идеально круглую форму, берем калибратор и снимаем фаску

Перед установкой фитинга надеваем накидную гайку на трубу и сдвигаем ее с края Повторите процедуру, а плоскогубцами – разрезное кольцо: надеть на край трубы При установке лучше крепко удерживать фитинг и монтировать трубу с легким усилием скручивающими движениями Плотная посадка деталей – гарантия герметичности, поэтому сначала мы вручную затягиваем накидную гайку. Затем берем два подходящих гаечных ключа и используем их для завершения установки. Шаг 1 – отметьте точку разреза на трубе. Шаг 2 – отрежьте кусок металлопластиковой трубы труборезом. Шаг 3. – увеличить отверстие калибратором Шаг 4 – вставить накидную гайку Шаг 5 – поставить стопорное кольцо (суппорт) Шаг 6 – установить штуцер в трубу Шаг 7 – хорошо затянуть детали Шаг 8 – затянуть гайку с ключи

Благодаря опрессовке накидная гайка не должна «ходить» по трубе, даже если вы попытаетесь сдвинуть ее вручную.

Вот несколько профессиональных советов, которые помогут избежать хлопот с установкой компрессионного фитинга:

• Перед установкой фитинга в трубу обязательно проверьте наличие уплотнительных колец: они должны находиться в предусмотренных для них пазах. Чтобы кольца не потерялись при установке, некоторые мастера смазывают фитинг мыльной водой.
• Если фитинг не подходит к трубе и при установке снимаются уплотнительные кольца, необходимо выполнить развальцовку с помощью калибратора. Никаких специальных инструментов под рукой – используйте конец гаечного ключа.
• При затягивании накидной гайки проверьте усилия: чрезмерное усилие может повредить края и деформировать детали фитинга.
• При установке используются два ключа: одним держим фитинг, другим затягиваем гайку. Размеры лучше выбирать заранее, так как они часто бывают нестандартными. Если подходящего размера нет, поможет разводной ключ.

Правильно установленный компрессионный фитинг выдерживает давление в системе даже при работающем компрессоре или насосе. Осмотр следует проводить примерно раз в год, и при обнаружении слабых мест рекомендуется подтягивать гайки.

Соединение металлопластика с другим материалом

Такие варианты возникают, если меняют только часть водопроводной магистрали, поэтому старые металлические коллекторы соединяют с металлопластиковыми трубами.

Виды соединений:

• резьбовой стык хорошо работает, если сечение не превышает 40 мм;
• соединение фланцем подходит для больших диаметров.

Муфту с нарезкой выбирают по типу пластиковой трубы: с обжимом, под пайку, прессовку. Сначала удаляют старую муфту с металлической магистрали там, где будет врезка пластикового участка. Отрезают старую трубу, накладывают солидол, делают новую нарезку витков.

Резьбу протирают ветошью, наматывают фум-ленту, покрывают силиконом. Далее накручивают фитинг без применения ключа. Если при проверке появляется течь, переходник можно докрутить.

Монтаж — пошаговая инструкция

Важно! МПТ не используются в уличных условиях, так как не предназначены для эксплуатации при отрицательных температурах. Температурный режим указывается в паспорте изделия. Выбранные трубы должны соответствовать условиям использования (как установить батареи отопления в частном доме прочитайте в этой статье)

Выбранные трубы должны соответствовать условиям использования (как установить батареи отопления в частном доме прочитайте в этой статье)

Температурный режим указывается в паспорте изделия. Выбранные трубы должны соответствовать условиям использования (как установить батареи отопления в частном доме прочитайте в этой статье).

Разъёмный и компрессионный фитинг устанавливается одинаковым способом, при этом используется один и тот же инструмент.

Разница между этими видами заключается в том, что элементы разъёмного вида можно использовать два-три раза без потери качества соединения.

Элементы компрессионного вида, желательно, использовать один раз, при повторном использовании — качество соединения будет значительно ниже.

Для соединения МПТ компрессионными элементами потребуются следующие инструменты:

• ножницы для резки труб или ножовка по металлу;
• набор ключей, соответствующий размерам гаек;
• мелкозернистая наждачная бумага;
• инструмент для придания трубе в месте реза круглой формы.

Такой способ соединения, например, труб для джакузи на улице зимой, прост и не требует специальных навыков.

Необходимо придерживаться следующей последовательности действий:

• выпрямляем трубу на 10 см в обе стороны, начиная от предполагаемого места соединения;
• отмечаем место реза и делаем разрез при помощи ножниц или ножовки.

  Разрез производится строго под углом 90 градусов;

• на каждый конец трубы одевается гайка и зажимное кольцо.

  Последнее устанавливается на крае среза;

• места реза обрабатываются наждачной бумагой. Таким способом удаляются заусеницы. Трубе придаётся круглая форма специальным приспособлением;
• штуцера смачиваются водой для облегчения монтажа. Монтаж элемента осуществляется равномерно без наклонов относительно трубы. Труба должна равномерно прилегать к фитингу местом среза;
• первые два или три оборотов гайки делаются вручную, затем берутся ключи нужно размера, и гайка закручивается полностью;
• соединение проверяется на предмет протечки.

Гайка закручивается без усилий так, чтобы остался один или полтора витка резьбы. Чрезмерные усилия приведут к поломке элемента, а в дальнейшем к протечке в этом месте.

В процессе эксплуатации, возможно разбалтывание соединения. В таких случаях рекомендуется подтянуть гайки на 1-2 оборота (как пользоваться биде женщинам прочитайте здесь).

При повторном использовании фитинга, необходимо заменить уплотнительные кольца.

Монтаж МПТ при помощи пресс-фитинга проходит аналогичным образом за исключением фиксации элементов на трубе.

Закрепление проводят при помощи специального автоматического или ручного пресса.

Использовать изделия после такого способа не представляется возможным, и они заменяются на новые.

При покупке, встречаются все виды компрессионных фитингов, которые производятся у нас и за рубежом.

Принципиальных различий у них нет, но, возможно, несовпадение наружного диаметра или толщины стенки труб с фитингом.

Поэтому покупаются соединительные элементы и трубы одного производителя.

На всех элементах ставится маркировка, которая показывает внешний диаметр МПТ. Для изделий, которые соединяют МПТ с трубами других типов, указывается размер резьбы места соединения.

Фитинги выпускают под трубы соответствующего диаметры. Существуют следующие размеры:

• 16,
• 20,
• 26
• и 32 миллиметра.

Особенности и варианты соединения металлопластиковых конструкций

Стандартная труба из металлопластика представляет собой многослойную конструкцию, где между внешним и внутренним слоем из сшитого полиэтилена располагается слой алюминия. Склеенные между собой, они обеспечивают изделию необходимую гибкость, прочность, устойчивость к высоким показателям давления и температуры носителя.

В то же время, особая структура металлопластиковой трубы делает невозможным применение сварных соединений. Любые ответвления, заглушки и часть изгибов монтируются только посредством фитингов – соединительных элементов определенной конфигурации.

Фитинги для металлопластика разделяют на три больших группы:

• Компрессионные (обжимные). Такие фитинги имеет смысл использовать на открытых участках трубопровода, поскольку прочность соединения с течением времени неизбежно ослабевает и начинает требовать вмешательства.

• Пресс-фитинги. Считаются неразборным типом соединения, которое не теряет своих герметизирующих качеств со временем. Такие участки трубопровода допускается замуровывать в стяжку, либо прятать под стены. Эксплуатационный срок современных изделий составляет не менее 30 лет.
• Пуш-фитинги. Усовершенствованная конструкция соединительного элемента, позволяет производить монтаж буквально за несколько секунд. Конструктивное исполнение включает металлический или пластиковый корпус, удерживающую колодку и два кольца: тарельчатое и распорное.

Монтаж металлопластикового трубопровода с использованием компрессионных и пуш-фитингов не требует использования специального инструмента или особых навыков, в других случаях потребуются специальные обжимные клещи. Сама процедура монтажа проста и вполне по силам любому домашнему умельцу.

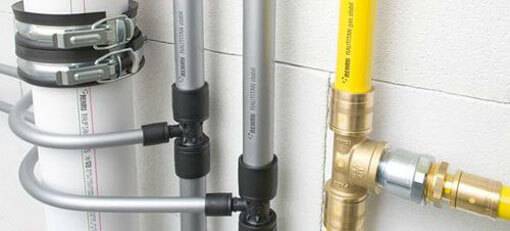

Использование металлопластиковых труб и фитингов для подведения газа

Как альтернатива медным и стальным трубам, для подведения газа все чаще используются металлопластиковые трубы с различными комплектующими. Данные изделия существенно упростили монтажные работы и смогли обеспечить высокую безопасность и надежность. Преимущества использования металлопластиковых изделий для подведения газа:

1. Небольшой вес и возможность произведения монтажа в кратчайшие сроки.
2. Отсутствие шероховатости, что создает большую пропускную способность
3. Экономичность, ведь для проведения газа требуется минимальное количество фитингов.
4. Возможность скрытого монтажа.
5. Большой ассортимент применяемых фитингов.
6. Длительный срок эксплуатации.

Металлопластиковые трубы для газа и водоснабжения

Особенности монтажа

При прокладке любых металлопластиковых магистралей одинаковыми будут способы и инструменты для подготовки трубы. А монтаж соединительных фитингов будет зависеть от их типа.

Инструменты

Для обработки трубы перед стыковкой с фитингом потребуются:

• Ножницы-труборез для металлопластика. Они обеспечивают строго перпендикулярный срез трубы с ровными краями.
• Калибратор. Приспособление для восстановления круглой формы краю трубы после отреза.
• Зенкер. Инструмент для устранения заусенец и снятия фаски.

При установке обжимных фитингов потребуются специальные пресс-клещи. Только ими можно обжать гильзу так, чтобы она надежно закрепилась на трубе. В комплекте с ними – прокладки для обжима разных диаметров.

Для компрессионных моделей потребуются гаечные ключи нужных размеров.

Пуш-соединения устанавливаются без применения инструментов.

Установка пресс-фитингов.

После подготовки трубного среза монтаж соединения происходит так:

1. В гильзу фитинга вставляется диэлектрическая прокладка для предотвращения контакта металлов.
2. Труба вставляется внутрь гильзы до упора. В контрольной прорези должен быть видна ее поверхность трубного пластика.
3. Обжимные клещи с соответствующими накладками накладываются на гильзу. После сжатия на ее краях должны остаться две вмятые полосы по диаметру.

Правильно смонтированное пресс-соединение выдерживает давление до 10 атм.

Компрессионный монтаж

На металлопласт такие фитинги устанавливаются в последовательности:

1. С корпуса снимается накидная гайка и обжимное кольцо.
2. Они надеваются на трубу.
3. Проверяется наличие прокладок на корпусе фитинга.
4. Труба вставляется в штуцер до упора.
5. Обжимное кольцо одевается на фитинг и поджимается накидной гайкой.

Рекомендуется сначала проводить затяжку руками и только потом использовать гаечный ключ.

Американки

Фитинги американки для металлопластиковых труб называют самым удобным и популярным видом фасонных изделий. К этому добавляют и высокую надежность.

Это резьбовой вид соединения считают экзотическим, и говорят, что к его созданию причастны американцы. Отсюда, собственно говоря, и пошло название «американка».

По своей сути это муфта с накидной гайкой, которую можно демонтировать много раз. Чтобы выполнить стык с таким вариантом фасонных изделий, необходимо только закрутить гайку.

Так же мастера утверждают, что при помощи американки очень удобно производить действия с отопительными радиаторами.

На базе этого конструктивного элемента можно создать стык высочайшего уровня герметичности, по этим причинам данный вид соединения обширно используется в высокотемпературных системах с и таким же уровнем давления.

Краны

Краны – это фитинги для металлопластиковых труб, которые представляют собою ряд запорно-регулирующей арматуры. Их применяют для различных трубопроводов. Это могут быть магистрали с подачей холодной, а так же и горячей воды. При установке крана необходимо помнить, некоторые правила.

Краны бывают следующих видов: прямые, угловые и комбинированные. С их помощью просто сконструировать систему высокой сложности.

Стоимость кранов отличается в зависимости от сложности их конструкции.

Пресс – муфты

Смотреть видео – прессовой или обжимной Ф

Фитинги опрессовочные для металлопластиковых труб называют пресс – фитингами. Устройство данного механизма описано немного выше, и такие муфты существуют в нескольких типах. Это позволяет посредством пресс – фитинга соорудить разводку всех конфигурационных вариантов.

Для разветвления и поворотов используют отводы, уголки и тройники. А для оформления линейной магистрали ставят переходники и состыковочные элементы. Кроме этого унификация этих фасонных устройств дает возможность состыковать металлопластиковые трубы с медными и другими видами сортамента.

Нужно отметить, что опрессовочные изделия для металлопластиковых труб создают неразъемное соединение, которое имеет свои значительные преимущества:

• Высокий уровень прочности. На участке с установленным пресс – фитингом рабочий показатель давления составляет до 10 атмосфер.
• Длительный период использования опрессовочных фасонных устройств на металлопластиковых магистралях. И высокие показатели соединения на протяжении всего сроки эксплуатации не изменяются. Производители уверяют, что пресс – фитинги в случае правильной установки могут служить более полувека.
• Стыки не нужно обслуживать. Благодаря этому свойству стыки могут монтироваться скрытым способом.
• Пресс – муфты не боятся температурных изменений.
• Монтаж выполняются легко и за короткое время.
• Использование опресовочных фитингов уменьшает расход трубного сортамента и арматуры, что по большому счету удешевляет протяжку магистрали.

Некоторые секреты установки зажимных муфтовых приспособлений

Несмотря на то, что зажимные фитинги для металлопластиковых труб монтируются просто, есть некоторые нюансы, которые нужно запомнить. Прежде всего – это правильно выбранные для работы клещи.

Без качественного этого инструмента, говорить о надежной работе магистрали не приходится

При покупке нужно обратить внимание не только на изготовителя инструментов для зажимных деталей, но и на то, что этот инструмент предназначается для работы только с определенным объемом трубопроката

Хотя есть модели, которые позволяют работать с несколькими диаметрами зажимных механизмов. Новые усовершенствованные модели клещей для зажимных муфт имеют особую маркировку: ОРS, АРС и AРS. Так же потребители могут встретить в продаже ручные и гидравлические варианты спецоборудования для зажимных устройств.

Компрессионные муфты

Компрессионные фитинги для соединения металлопластиковых труб на сетевых магистралях встречаются очень часто. Устройство компрессионного элемента следующее: кольцо обжима, накидная гайка, штуцер.

Монтаж компрессионного фитинга осуществить не сложно. Его последовательность такая:

• выравнивается трубная заготовка;
• на ней аккуратно выполняется срез, для которого предварительно делается разметка;
• зона среза обрабатывается разверткой, и трубному изделию придается округлая правильная форма;
• на заготовку одевается гайка компрессионного фитинга и разрезанное кольцо;
• увлажненный штуцер «садят» на трубу так, чтобы торцевая часть трубы упиралась в кромку муфты;
• гайка закручивается до упора от руки;
• затем гайку подтягивают ключом, делая не больше одного – двух оборотов.

Выполняя монтаж компрессионных муфт, не следует применять ключи, оснащенные дополнительными рычагами.

Что собой представляют такие трубы?

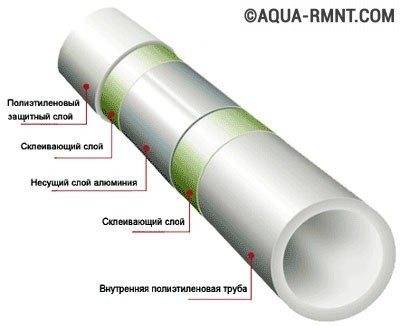

Металлопластиковая деталь – это алюминиевая труба, которая изолирована снаружи и изнутри пластиком. Внутренний слой представляет собой высокопрочный сшитый полиэтилен, полученный путем прессования с участием высокого давления. Он может быть пищевым, что необходимо для водопроводных труб, или же более дешевым техническим. Гладкий пластик защищает внутреннюю поверхность трубы от возможного зарастания накипью и ржавчиной.

Сердечник из алюминия, сваренного с помощью ультразвука или лазера, выполняет сразу несколько функций. Он армирует трубу, делая ее более прочной и устойчивой к механическим воздействиям. Слои полимера, закрывающего металл с двух сторон, не позволяют алюминию вступать в химические реакции, что защищает его от разрушения. Кроме того такое строение способствует снижению интенсивности образования конденсата на поверхности деталей и уменьшает их теплопроводность. Внешний слой металлопластиковой трубы выполняется из полимера, особо устойчивого к химическим воздействиям. Все слои надежно скреплены между собой с помощью специального клея.

Металлопластиковые трубы представляют собой своеобразный слоеный пирог, в середине которого расположена алюминиевая труба с двух сторон закрытая пластиком

Как маркируются изделия?

Основные сведения о металлопластиковых изделиях и особенностях их эксплуатации можно получить из маркировки труб. На поверхность детали наносятся следующие сведения:

• Логотип компании, которая выпустила изделие.
• Номер сертификата соответствия.
• Тип материала: РЕ-Х или сшитый полиэтилен, PE-R или полиэтилен и PP-R или полипропилен.
• Использовавшийся метод сшивки: пироксидный (а), силаном (b), потоком направленных электронов (с), азотосоединением (d).
• Номинальное давление, выраженное в барах. Показывает постоянное давление, при котором труба может эксплуатироваться.
• Название сред, которые может транспортировать деталь.
• Номер партии и дата изготовления.

Маркировка наносится на трубу через каждый метр. Ее можно использовать для точного раскроя деталей. После монтажа маркировку можно смыть, но лучше не делать этого, чтобы впоследствии легко выяснить, какие изделия использовались для монтажа.

Всю информацию о металлопластиковых изделиях можно получить из их маркировки. На рисунке представлен пример такой маркировки

Технология монтажа обжимного фитинга

Когда под рукой необходимый инструмент, процесс обжима компрессионного фитинга происходит быстро и легко. После двух десятков процедур рука набивается, и каждое движение доводится до автоматизма. Возможно, по этой причине трубопроводы, собранные профессиональными сантехниками, служат около 7 лет даже без дополнительной подкрутки (хотя она рекомендуется).

Итак, для установки компрессионного фитинга на металлопластиковую трубу потребуются ножницы (труборез), калибратор, рожковые ключи по размеру. Вручную выпрямляем кусок трубы, подлежащий обжиму, и действуем по следующей инструкции:

Галерея изображений

Фото из

Шаг 1 – разметка точки отреза на трубе

Шаг 2 – отрезание фрагмента металлопластиковой трубы труборезом

Шаг 3 – расширение отверстия калибратором

Шаг 4 – надевание накидной гайки

Шаг 5 – надевание разрезного кольца (цанги)

Шаг 6 – монтаж штуцера в трубу

Шаг 7 – плотное затягивание деталей

Шаг 8 – довинчивание гайки ключами

В результате обжима накидная гайка не должна «гулять» по трубе, даже если постараться ее сдвинуть рукой.

Несколько профессиональных советов помогут вам избежать недочетов при установке компрессионного фитинга:

• Перед установкой штуцера в трубу обязательно проверьте наличие уплотнительных колец: они должны находиться в предназначенных для них канавках. Чтобы кольца не сбивались с места при монтаже, некоторые мастера смазывают штуцер мыльным раствором.
• Если штуцер в трубу не входит, а уплотнительные кольца при монтаже сдергиваются, обязательно необходимо выполнить развальцовку калибратором. Нет под рукой специального инструмента – воспользуйтесь концом гаечного ключа.
• При затяжке накидной гайки контролируйте усилия: излишнее старание может привести к повреждению граней и деформации частей фитинга.
• При монтаже используются два ключа: одним придерживаем фитинг, другим затягиваем гайку. Размеры лучше подобрать заранее, так как они чаще всего нестандартные. Если нет подходящего размера, поможет разводной ключ.

Правильно установленный компрессионный фитинг выдержит давление в системе даже при работе компрессора или насоса. Примерно раз в году необходимо производить осмотр, и если обнаружено подкапывание, рекомендуется подтянуть гайки.

Детальная характеристика обжимных фасонных деталей

Обжимные фасонные изделия также называют зажимные, компрессионные, цанговые или резьбовые. Основные характеристики данных элементов включают такие достоинства:

• Благодаря наличию специальной резьбы, установка выполняется без специального инструмента;
• Разборное соединение позволяет повторно использовать компрессионные изделия при необходимости;
• Сравнительно низкая стоимость.

Однако резьбовые фасонные изделия не лишены недостатков, основными из них являются:

• Соединение должно находиться в зоне постоянного контроля, поэтому запрещена установка скрытым методом, внутри стен или пола;
• Длительность установки.

Монтаж обжимного фитинга

Обжимные фасонные детали имеют оптимальные технические характеристики для применения в системе водоснабжения.

Для того чтобы выполнить подключение металлопластиковых магистралей с использованием обжимных фасонных деталей, лучше заранее нарезать куски трубопровода необходимой длины. Рекомендуется использовать специальные ножницы, что исключит возможность повреждения защитного слоя изделия. Острые края, какие образуются в процессе нарезки, необходимо обработать. При правильном проведении данных подготовительных манипуляций Вы сможете установить резьбовые фасонные изделия без особых проблем. Для этого потребуется:

1. На трубопровод одеть обжимной хомут и гайку.
2. Закрутить обжимную гайку до упора. Закручивание выполняется до появления характерного потрескивания, пережимать резьбу не стоит, это негативно скажется на герметичности соединения.
