Устройство фотореле ФР 602
Корпус изделия выполнен из негорючей пластмассы. Внутри смонтирована площадка, на которой располагается плата с функциональными деталями. Все предусмотрительно закрыто кожухом.
Фотореле работает с датчиками двух разновидностей:
- встроенными (когда датчик вмонтирован в прибор и установлен в электрощите);
- выносными (датчик и реле разведены на некоторое расстояние).
Оболочка прибора с выносными датчиками выпускается особо прочной и герметичной во избежание воздействий извне.
Схема фотореле ФР 602 строится из следующих компонентов:
- переменного резистора;
- диода;
- реле управления;
- фоторезистора;
- пары транзисторов.
Транзисторы включаются по варианту составных резисторов. Обмотка реле рассчитана на определенную нагрузку, поскольку для таких схем свойственен значительный коэффициент усиления. Сопротивление на входе здесь довольно высокое, что предоставляет возможность использовать в работе фоторезистор с высоким значением сопротивления.
Как отмечалось выше, встроенный (выносной) датчик фотореле для уличного освещения информирует электронную плату или блок устройства ФР 602 о состоянии освещенности снаружи. При преодолении порога срабатывания включаются фонари на улице или придомовой территории.
Прибор можно запрограммировать в особом режиме с выставлением подходящего диапазона светочувствительности.
На упаковке и корпусе фотореле ФР 602 обычно печатается схема подключения с актуальными обозначениями. Изоляция релейных выводов окрашена в разные цвета с целью предупреждения неверного соединения при подключении:
- черный — это фазный провод;
- зеленый — нулевой;
- красный — фазный на лампы.
Таким образом, черный и зеленый провода запитываются от сети, а красный идет к потребителю, и через этот провод производится включение-отключение фонарей. Зная об особенностях маркировки, установить прибор как положено несложно.
При подключении фотореле ФР 602 для соединения проводов схемы понадобится настенная распределительная коробка — такой бокс повышает безопасность электрической сети и эстетичность проводки.
Грамотное внедрение фотореле ФР 602 в электросеть позволяет существенно экономить энергоресурс, за счет чего снижается цена обслуживания (поддержания жизнедеятельности) объекта.
Принципы работы и устройство
Сумеречный выключатель служит для автоматического включения. Принцип его работы весьма прост: в случае снижения количества падающих на датчик световых лучей срабатывает реле, активируя цепь искусственного освещения. Эффект достигается за счет измерения подаваемого фотоэлементом напряжения: чем ниже освещенность, тем оно выше. За выполнение этой задачи отвечают компоненты прибора.
Устройство
Датчик освещенности конструктивно состоит из трех главных элементов:
- само реле;
- компаратор;
- фотоэлемент.
В качестве последнего обычно выступают фототранзисторы, фоторезисторы или фотодиоды. Все они играют роль анализатора интенсивности светового потока. Когда на улице темнеет или светлеет, фотоэлемент фиксирует изменение и отдает команду включающему свет реле. Днем цепь размыкается.
Компаратор — не менее важный элемент, позволяющий регулировать порог срабатывания. При увеличении напряжения от фотоэлемента выше установленного, компаратор активирует реле, а при падении — выключает.
Фотодатчики бывают двух видов:
- встроенные — смонтированные на щитке в едином корпусе с реле;
- выносные, с расположенным вне корпуса элементом.
В последнем случае датчик должен обладать повышенной прочностью, герметичностью то есть степенью защиты от неблагоприятных воздействий среды.
В качестве нагрузки на требующих мощного освещения объектах обычно используют дуговые ртутные люминесцентные лампы высокого давления (ДРЛ) с подключением через дроссель.
Возможно также использование иных источников света — диодных, ламп накаливания и прочее.
Где поставить фотореле и как его подключить?
Датчики движения. Успейте купить со скидкой!
Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:
- на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
- не стоит размещать источники искусственного света рядом с датчиком;
- размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
- высота должна быть удобной для обслуживания (мыть и убирать снег).
Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.
Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.
Схема подключения фотореле к уличному прожектору
Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.
Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.
Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.
Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.
Фотореле с выносным датчиком света
Принцип действия прибора
Чтобы оценить целесообразность установки датчика освещенности, необходимо выяснить, как работает прибор.
Схема фотореле включает в себя:
- светочувствительный датчик (например, фоторезистор);
- устройство усиления тока;
- выходное устройство.
Схема подключения датчика
Как взаимодействуют эти части прибора между собой, рассмотрим далее.
Вечером солнечных лучей, которые падают на фоторезистор (или другой элемент), становится меньше. Датчик реагирует на это, и прибор включается. Днем увеличивается уровень освещенности, и контакты размыкаются.
В современных моделях возможно также настроить диапазон срабатывания резистора или освещать улицу в случае обнаружения какого-либо движения (это реализовано благодаря наличию датчика движения).
Как выбрать
От правильности выбора датчика освещенности зависит целесообразность его покупки. Несоответствие заданным параметрам уменьшит экономический эффект, либо приведет к преждевременному выходу прибора из строя
Приобретая датчик освещения уличный необходимо обратить внимание на:
- Мощность. Недостаточная мощность влечет поломку устройства. Слишком мощное фотореле при малой нагрузке вместо экономии увеличивает потребление электроэнергии.
- Напряжение питания. Зависит от источника, которым может быть бытовая сеть, электрогенератор или аккумуляторная батарея.
- Возможность регулировки. Позволяет настраивать чувствительность датчика в диапазонах 50 и 2000 лк. Расширенный диапазон предполагает более высокую цену, что не всегда оправданно.
Степень защищенности. Основывается расположением фотореле. Наружные устройства по пыле-, влагозащищенности должны соответствовать индексу с минимальным показателем IP44.
При выборе фотореле также учитываются его соответствие условиям эксплуатации, размеры, способ крепления, производитель, популярность модели.
Области рационального применения фотореле
Типовые ситуации, в которых требуется присутствие данного устройства:
- Когда включение и выключение цепи производится при помощи сигнала малой мощности;
- Когда несколько цепей должны управляться одним сигналом.
Эффективность применения фотореле обуславливается также и их универсальностью (помимо стандартной аппаратуры контроля можно использовать компьютеры или ноутбуки). Это позволяет реализовывать также и логические управляющие команды типа «если…то…».
Рассмотрим использование фотореле для уличного освещения. Технология их применения основана на использовании триггерных FEТ-переключателей.
Блок-схема фотореле с FET-переключателем
В приведенной блок-схеме используется серия К МДП-транзисторов. В отличие от твердотельных реле, схема управляет фотодиодами напрямую. Это обеспечивает гораздо более высокие скорости переключения, поскольку время отключения питания при включении светодиода некритично. Из-за отсутствия механических составляющих поддерживается высокая компактность устройства, однако физический изоляционный барьер здесь отсутствует, а потому необходимо использовать только низковольтный управляющий сигнал.
Поскольку фотореле является альтернативой уже существующей панели дистанционного управления освещением, то прежде всего стоит подумать — а так ли уж необходима подобная замена. Если существующая система полностью соответствует электрическим нормам, то перед нагрузкой достаточно просто добавить релейную панель, и полный контроль за осветительной цепью будет обеспечен. В небольшом корпусе может быть размещено до 64 фотореле вместе с источником низкого напряжения, а рядом можно расположить панель выключателя. Чем меньше число цепей, тем более экономичным становится применение релейной панели.
Фотореле можно использовать для управления однополюсными цепями 127/220 В переменного тока и двухполюсными (208…240 В) цепями переменного тока. Релейные панели наиболее экономичны при управлении меньшими нагрузками, но имеют один недостаток — они рассчитаны на ограниченное количество циклов включения/ выключения: от 20000 до 50000 (при нормальных обстоятельствах этого хватит примерно на 5 лет).
Общий вид блочной компоновки фотореле для уличного освещения и монтажная схема приведены на следующих рисунках.
Некоторые нюансы имеются в использовании фотореле совместно с датчиками движения. Как правило, уличные фонари включаются на всю ночь. Но в ночное время уличные фонари не нужны, если нет движения. Поэтому всё чаще используют схемы, которые включают уличные фонари только при перемещения транспортного средства и некоторое время после него. Используется микроконтроллер AVR 8051 и несколько пар (чем больше, тем лучше) инфракрасных (ИК) датчиков.
Подключение релейной панели управления освещением
Предлагаемая система состоит из микроконтроллера Atmega8, LDR, PIR-датчика и RTC. Эта система управляет уличным освещением, используя светозависимый резистор и ИК-датчик.
Уличные фонари включаются в зависимости от интенсивности светового потока, который воспринимается на LDR. Если такая интенсивность на фоторезисторах низкая, значение их сопротивления — высокое. С уменьшением общей освещённости это значение увеличивается, и, таким образом, определяет, когда уличные фонари должны включиться.
Ночью движение транспорта минимально. Это обстоятельство можно использовать для настройки контроллера. По наступлении пикового времени, когда трафика нет, фотореле отключит наружное освещение. При появлении единичного транспортного средства ИК-датчик подаст управляющий сигнал микроконтроллеру. Тот на 2…3 минуты включит освещение, после чего автоматически его выключит.
Блочная компоновка фотореле
Схема включения фотореле для управления наружным освещением
Установка датчиков движения
Монтажная схема управления движением на базе фотореле
Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602
Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.
Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.
Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.
Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601
Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.
Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.
Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е
Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.
Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.
Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности
Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.
Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.
Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.
Выбираем модель фотосенсора с учётом технических характеристик
Технические характеристики часто указываются прямо на корпусе фотореле
При покупке обратите внимание на:
- Напряжение (вольты). Производители выпускают приборы, питающиеся от сети с напряжением 12В, 24В и 220В. Рекомендуем выбирать последние, так как их можно подключить к бытовой сети. Для других устройств придётся приобретать преобразователи напряжения, что сделает конструкции более дорогой и менее надёжной.
- Ток коммутации (амперы). Если этот параметр выбрать неправильно, срок службы датчика значительно снизится. Поэтому с количеством подключаемых к фотореле осветительных приборов и типом используемых ламп (диодные, экономки, накаливания) нужно определиться до выбора датчика. Для получения максимального тока коммутации нужно сумму мощностей всех ламп разделить на 220 (напряжение в сети). Цифра, указанная в паспорте прибора, должна быть больше полученной в результате вычислений.
- Порог включения (люмены). Параметр определяет чувствительность датчика к свету. Если сенсор будет малочувствительным, освещение начнёт включаться слишком рано, а слишком чувствительный помешает включению в зимний период из-за отражения света снегом. Посмотрите в паспорте на параметры регулировки порога, диапазон должен составлять 2–100 Лк или 5–100 Лк.
- Задержка включения/выключения (секунды). Диапазон регулировки также указывается в паспорте прибора. Должна быть возможность установить задержку в 5–7 секунд, чтобы освещение не выключалось каждый раз, когда мимо проезжает машина.
- Мощность (ваты). Чем меньше этот показатель, тем экономнее будет прибор. В паспорте устройства указывается энергопотребление в активной фазе (до 5 Вт) и в режиме ожидания (до 1 Вт).
- Степень защиты. Поскольку датчики уличного освещения монтируют под открытым небом, в корпус не должны проникать капли и пары влаги, он не должен деформироваться из-за ультрафиолета и т. д. Устойчивость прибора к атмосферным воздействиям обязана составлять IP44. В случае если датчик размещается в защитном коробе или под навесом, цифра может уменьшаться. Если вы подбираете модель с выносным фотореле, степень защиты можно снизить только для фотодатчика, но не для основного блока.
Если в вашем регионе очень суровые зимы, обратите внимание на диапазон рабочих температур, а если на фасаде мало места, отдайте предпочтением компактным моделям
Принцип действия
Все коммутирующие устройства работают по единой схеме: в заданный владельцем нужный момент они соединяют элементы цепи или размыкают таковую. При этом, например, в помещении выключается свет без необходимости ручного нажатия на клавишу.
Для реализации этой функции рабочий механизм оснащается аналоговым или цифровым таймером, временным реле, встроенными микроконтроллерами и другими необходимыми деталями. Благодаря им становится возможным управление светом, вентиляцией и прочей контролируемой техникой.
По принципам замыкания-размыкания цепи устройства делятся на следующие категории:
- с механическим (аналоговым) таймером поворотного или перекидного типа. Поворотные оснащены вращательным контактным механизмом, пускающим ток по цепи в некоторых положениях крутящегося тумблера. А перекидные работают по несколько иной схеме — на металлической проводящей пластине и трех парах контактов. Пластина перекидывается на одну из пар и замыкает цепь;
- со встроенным электронным таймером. Главный элемент такого гаджета — реле. Когда пользователь нажимает на кнопку, цепь размыкается или соединяется, и срабатывает реле. Электронный переключатель может быть запрограммирован на осуществление определенных действий согласно желаниям владельца и возможностям устройства.
Таймером можно управлять:
- микропереключателями, выставляя их в определенное положение;
- вращая контрольное колесико;
- с помощью механических или сенсорных кнопок на фронтальной панели;
- с дистанционного пульта, брелока или телефонного приложения.
Интервал запуска/отключения таймера может выставляться в диапазоне от нескольких секунд до дней и недель. Встречаются образцы, где можно задавать график сразу на целый год вперед.
- Принцип работы и разновидности таймеров для выключения света
- Что такое твердотельное реле, назначение, принцип работы
- Устройство, схема и подключение промежуточного реле
- Маркировка реле ж/д автоматики и телемеханики
- Две схемы реле времени с задержкой выключения на 220в
- Принцип работы и схема подключения реле времени
- Условные графические и буквенные обозначения реле на электрических схемах
- Аварийное освещение
- 3 идеи сборки реле времени своими руками
- Принцип работы и подключения реле таймера задержки времени
- Что такое реле: разновидности, область использования, основные характеристики
- Как правильно подойти к выбору датчика света, описание и классификация
- Единица измерения освещенности
- Назначение теплового реле
- Реле электромагнитное 12v 4-х контактное соатэ
- Как рассчитать, сколько люменов нужно на квадратный метр в квартире или другом помещении
- Реле напряжения в трехфазной сети
- Терморегулятор своими руками
- Светодиодная фитолампа своими руками для рассады
- Основные виды и параметры шкафов управления наружным освещением
- Датчик света (фотореле) для уличного освещения
- Диммер для светодиодных ламп на 220 вольт: особенности работы и подключения своими руками
- Реле контроля фаз и напряжения
- Датчик сухого хода для насоса
- Как настроить датчик давления воды в системе водоснабжения
С этим читают
- Принцип работы и разновидности таймеров для выключения света
- Что такое твердотельное реле, назначение, принцип работы
- Устройство, схема и подключение промежуточного реле
- Маркировка реле ж/д автоматики и телемеханики
- Две схемы реле времени с задержкой выключения на 220в
- Принцип работы и схема подключения реле времени
- Условные графические и буквенные обозначения реле на электрических схемах
- Аварийное освещение
- 3 идеи сборки реле времени своими руками
- Принцип работы и подключения реле таймера задержки времени
Основные технические характеристики датчиков света для уличного освещения
Фотореле способно обеспечить полностью автоматическое управление осветительными приборами снаружи дома и на улице. Чтобы его правильно выбрать, необходимо учитывать технические характеристики. Каждый прибор рассчитан на бесперебойную работу с определённым напряжением. Если требуется купить фотореле для уличного освещения, которое будет эксплуатироваться в бытовых целях, следует выбирать модели, рассчитанные на 220 В.
Технические характеристики на корпусе фотореле
Токовые характеристики приборов следует учитывать в обязательном порядке, поскольку если неправильно рассчитать ампераж, фотореле быстро выйдет из строя. Для этого необходимо сумму всех наружных осветительных приборов разделить на напряжение сети. Результат не должен превышать значения, указанного производителем.
Помимо этого, крайне важно учитывать, какая будет нагрузка на электросеть, разницу рабочих температур и потребляемую мощность. Владелец дома может выбрать модель датчика света со встроенным таймером
Такие устройства очень простые и удобные в применении.С их помощью можно установить временные интервалы, когда будет срабатывать фотореле. Также есть приборы с возможностью программирования, что позволяет выполнить точную настройку на длительный промежуток времени (по месяцам вплоть до года).
Подбор фотореле для освещения на улице
Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.
Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.
Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.
Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.
Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего
По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:
- однофазные (бытовые, под сеть 220 В);
- трехфазные (для сетей 380 В).
Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.
Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.
Технические параметры – на что смотреть
Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.
Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.
Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.
Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.
Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.
При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя
И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.
Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.
Важны ли дополнительные функции
Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.
Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать
Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.
Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.
Где устанавливать?
Обратите внимание на место установки фотореле. Ошибка №2
Ошибка №2
При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.
Поэтому в 90% случаев фотореле размещают над фонарем.
Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.
В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.
При этом на кратковременные вспышки, например свет фар от проезжающих машин, реле реагировать не должно, благодаря выставленной на заводе задержке по времени.
Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.
Также некорректная работа возможна по истечении длительной эксплуатации. Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.
В результате резко меняются пороги срабатывания. Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.
Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.

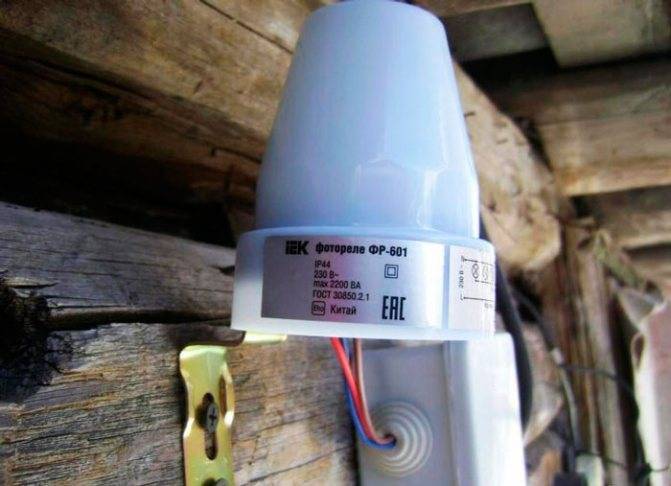

Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы
В этом случае вам опять поможет обычный выключатель света. Только в схеме его нужно подключать иначе, чем рассматривалось выше.
Фаза через него должна проходить напрямую к светильнику. Это своего рода перемычка на тот случай, если датчик не сработал или вышел из строя.
Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все лампочки у вас дома.
Также в паспортных данных таких фотореле указана степень защиты — IP44.
Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.
Однако обращайте внимание на правильное расположение прибора. Ошибка №3
Ошибка №3
Например, отдельные модели можно устанавливать только вниз «головой»!
У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.
Устройство и принцип действия
Устройство и принцип действия световых реле проще понять после знакомства с составляющими их элементами. Современные образцы фотореле содержат следующие основные части:
- Чувствительный фотоэлемент.
- Пороговый компаратор, имеющий модульное исполнение, обычно в виде отдельной микросхемы с обвязкой, реже на дискретных элементах.
- Коммутирующий или, как его еще называют, силовой элемент (само реле или симистор, который включает нагрузку).
В качестве сенсора или фотоэлемента используются фоторезисторы, фототранзисторы или типовые фотодиоды. В схемах обычно предусмотрено их аналоговое включение с возможностью реагирования на градации уровня окружающего освещения (чувствительности). Чтобы понять, как работает этот прибор – достаточно ознакомиться с его внутренним устройством. Конструкция фотоэлементов такова, что при попадании света на чувствительную зону меняется их электрическая проводимость.
Понять принцип работы фотореле поможет описание тех изменений, которые происходят в схеме прибора в каждом конкретном случае. Они выглядят так:
- Отклонение проводимости от нормального значения фиксируется электронным модулем, настроенным на работу со светочувствительным датчиком.
- Этот узел выполняет функцию компаратора, включающегося лишь при достижении освещением определенного уровня (порога срабатывания).
- После этого управляющий узел (компаратор) выдает управляющий сигнал на исполнительный модуль, который отключает осветительные приборы от источника питания.
В качестве исполнительного узла применяются электронные схемы, собранные на основе транзисторных ключей и питающиеся от пониженного напряжения 12 Вольт. Но в каждом конкретном приборе схемотехника может отличаться.
После срабатывания фотореле переходит в выключенное состояние, которое сохраняется до наступления темноты. С ее приходом сопротивление проводящей части чувствительного элемента вновь изменяется, что приводит к повторному включению компаратора и подаче управляющего сигнала на исполнительный модуль. Устройство подключает 220 Вольт к осветительной линии и переходит в режим ожидания времени следующего срабатывания.
