Геотермальный тепловой насос своими руками для отопления дома

Виды тепловых насосов

Источником геотермального теплового излучения могут выступать разные среды. Так, помимо земли, а в самых эффективных и сложных системах – вместе с ней, также используется высокая температура воды и воздуха. В зависимости от конфигурации распределения энергии, геотермальный тепловой насос для отопления классифицируется на следующие виды:

Грунт-вода. Наиболее распространенная система, которая предполагает использование замкнутых грунтовых контуров с глубокими зондами в комбинации с водяной системой выработки тепла.
Вода-вода. Задействуются открытые скважины для извлечения энергии грунтовых вод, которые, впрочем, тоже нагреваются от грунта на больших глубинах.
Вода-воздух. Самая сложная система, в которой участвует несколько групп аккумулирующего оборудования – в том числе наружные радиаторы и воздушные панели, нагревающиеся в процессе работы.

Все перечисленные системы объединяются одним важным преимуществом перед другими средствами аккумуляции природной энергии. Оно заключается в том, что геотермальное отопление не преобразует тепло в другой вид энергии (пар, электричество). На завершающем этапе оно используется потребителями в первоначальном сгенерированном виде.

Насосы тепловые земля-земля

Для поддержания работоспособности схемы необходимо обеспечить постоянную подачу тепла из грунта.

Различается два типа выкладки контура со своими особенностями и характеристиками эффективности:

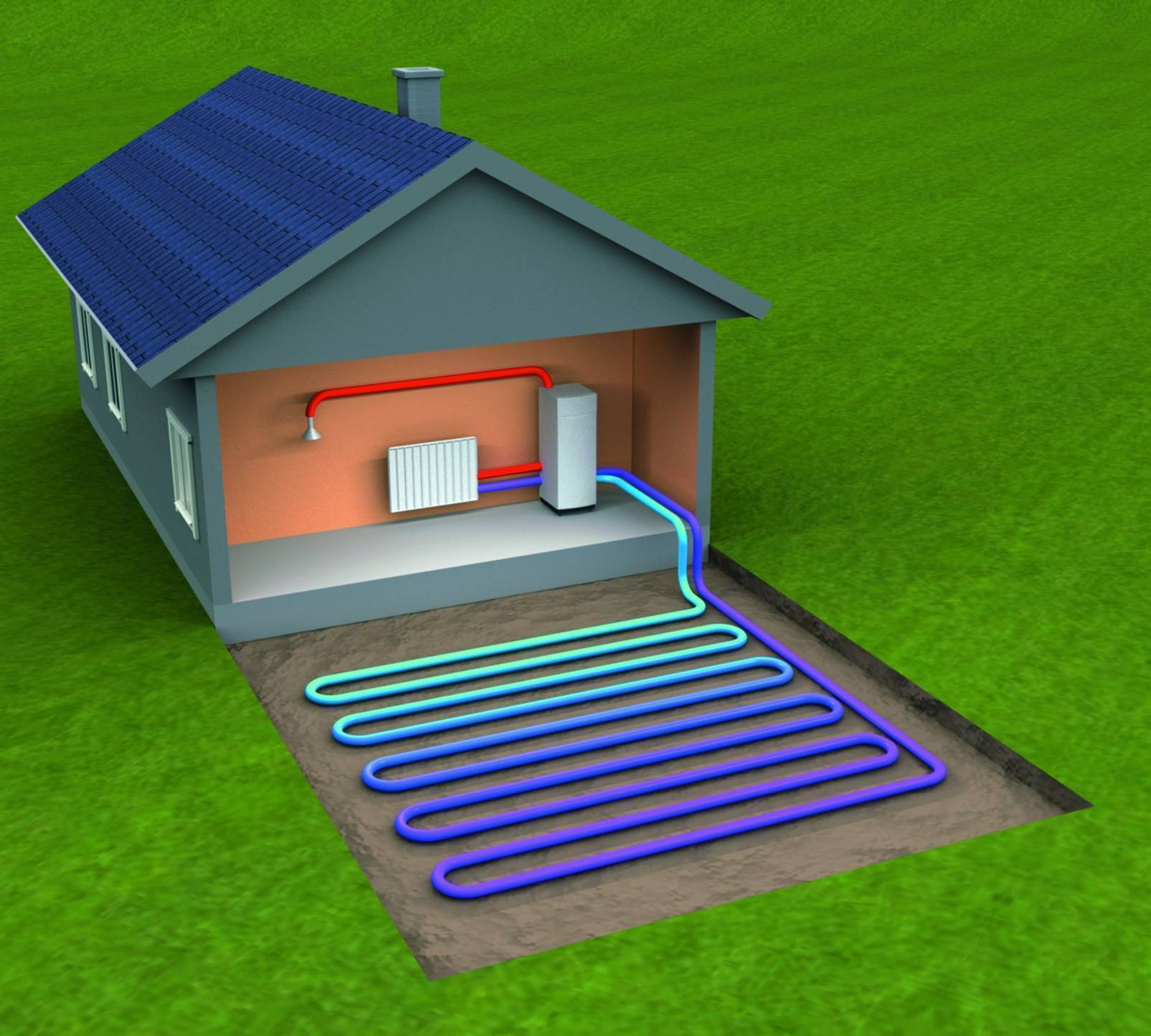

Теплообменник горизонтального типа. Закладываются трубы для геотермального контура ниже точки промерзания грунта. Способ не требует использования техники для бурения скважин, можно обойтись своими силами – вырыть траншеи на глубину от 1 м, уложить петли трубопровода. Минус в увеличенном размере петли. Например, для прогрева помещений площадью в 220 м2 необходимо уложить контур на площади не менее 600 м2 (шесть соток). Поэтому горизонтальные теплообменники доступны только при условии обширного придомового участка.

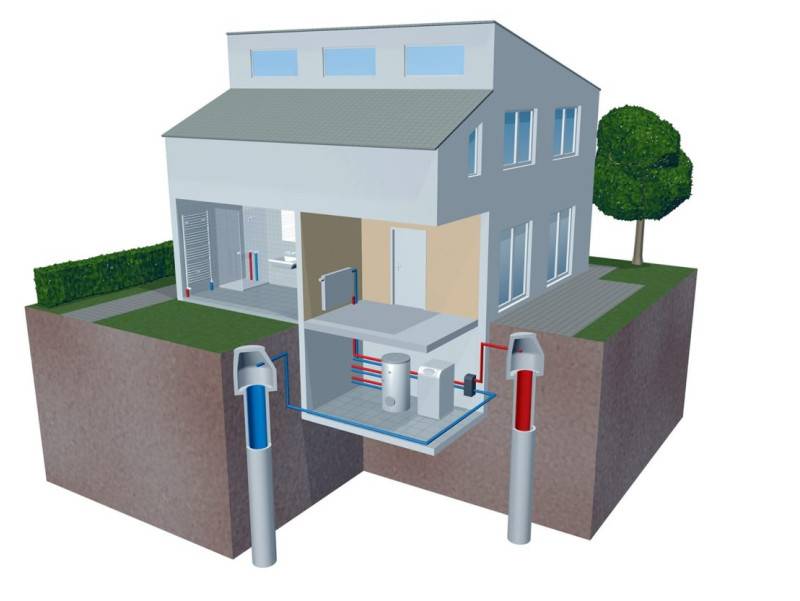

Теплообменник вертикального типа. Конструкция представляет собой погружение геотермальных зондов в скважины, которые заглубляются на величину от 200 м. Бурить скважины можно на ограниченных площадях, преимущество в сохранении стабильно высокой температуры – на глубине показатель термометра не опускается ниже +18 С. Минус в обязательности применения буровой техники.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос. Это устройство состоит из таких элементов, как:

компрессорный узел (промежуточный элемент комплекса);
испаритель, передающий низкопотенциальную энергию теплоносителю;
дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

Насосы тепловые типа вода-вода

Это альтернативный вариант применения геотермального насоса, при котором энергия отбирается из воды.

Обустройство контура возможно двумя способами:

Погружение теплообменника на дно водоема. Плюсом является отсутствие длительных земляных работ. Петли выкладываются по дну близлежащего источника воды, который расположен не дальше 100 м от дома. Глубина дна должна быть не менее 3 м.

Размещение зондов в артезианских скважинах. При прокачке воды из скважины, потоки прогоняются через тепловой насос, сброс жидкости осуществляется во вторую скважину, которая также уравновешивает давление в обводненных пластах.

Упрощенная схема получения энергии из воды объясняет популярность геотермальных насосов типа вода-вода.

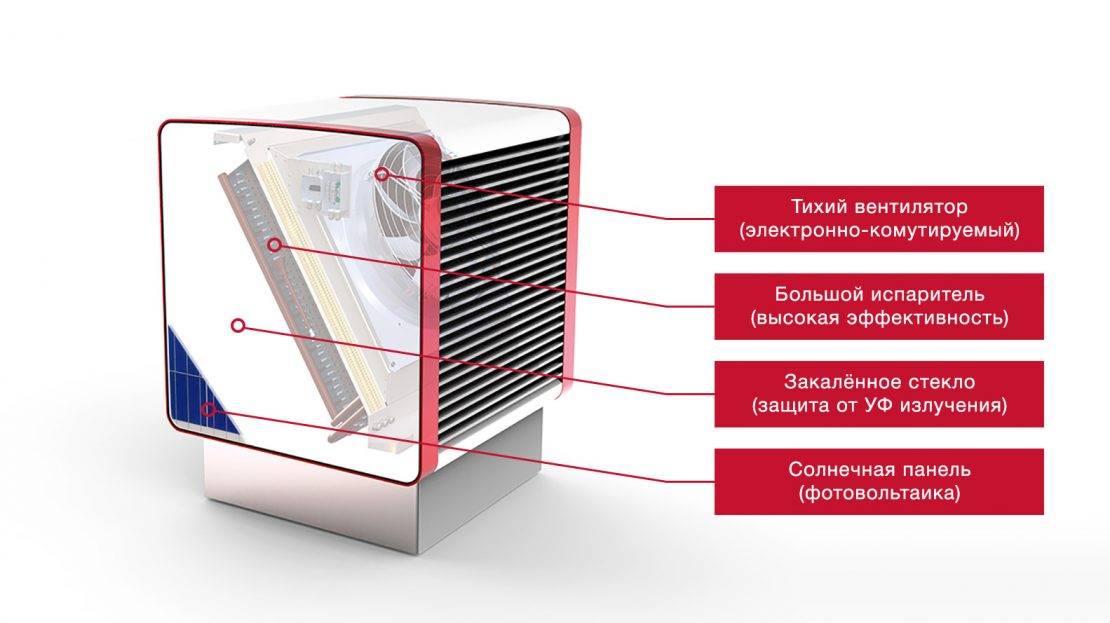

Система воздух-воздух

Если разобраться, то в любой среде, которая имеет температуру выше нулевой, можно добыть тепло. Если же воздух нагревается около 10-13C, то тут проблем быть вовсе не должно, но для этого понадобится специальное устройство, а именно система, способная отнимать тепло у окружающей среды и передавать его помещению.

Специалисты говорят о том, что воздушный тепловой насос является самой простой и недорогой конструкцией, но в то же время наиболее неэффективной для обогрева. Если на улице сильный мороз, хорошо прогреть помещение не удастся, а это огромный минус. По виду тепловой насос воздух-воздух напоминает сплит, но без компрессора, а лишь с пластинчатым теплообменником и вентилятором.

2 Основные виды

Получатели и поставщики теплоэнергии в тепловых насосах работают в паре. Именно на этом факте и основана общепринятая классификация агрегатов. В зависимости от источника энергии и теплоносителя теплонасосы делятся на такие типы:

Воздух-воздух. Агрегат забирает тепловую энергию из окружающей среды, а затем отправляет ее по воздуху для обогрева помещения.
Воздух-вода. Принцип действия аналогичен первому типу, но в качестве теплоносителя используется вода, циркулирующая в системе отопления.
Вода-вода. Тепловая энергия забирается из водоема и передается жидкому теплоносителю.
Геотермальный теплонасос. Агрегат в качестве источника энергии использует грунт.

Наиболее дорогими устройствами являются геотермальные, а самыми дешевыми – «воздух-воздух». Основным показателем, который должен учитываться при выборе агрегата, является коэффициент эффективности СОР. Он отражает зависимость между полученной и затраченной энергией. Например, у воздушных насосов показатель коэффициента СОР в среднем составляет 3. Это говорит о том, что затрачивая 1 кВт энергии на работу, в отапливаемое помещение передается 3 кВт тепла.

В этом они существенно уступают традиционным теплогенераторам. Именно поэтому производители рекомендуют подключать к низкотемпературным отопительным контурам, например, теплым полам.

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя. Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

на 4-5 кВт – 3000-7000 условных единиц;
на 5-10 кВт – 4000-8000 условных единиц;
на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной. Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. метров. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

контур с теплоносителем, который перемещает энергию от теплоисточника;
контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

небольшой расход электричества на отопление дома;
отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Смотрите это видео на YouTube

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Преимущества и недостатки системы

Прежде чем собственник решит инвестировать средства в геотермальное отопление дома под ключ цена которого зависит от многих критериев, он должен знать все плюсы и минусы. Они довольно обширны и не ограничиваются лишь большими первоначальными вложениями и отличной отдачей в работе оборудования в перспективе.

Положительные моменты

Если не брать в расчет огромные финансовые затраты, необходимые для проведения земляных работ и покупки насоса, то геотермальная энергия может дать отличные дивиденды. По сравнению с другими возобновляемыми источниками энергии, геотермальная энергия имеет весомые преимущества – она использует относительно постоянный источник энергии. Это означает, что она не зависит от ветра, солнца, температуры за окном и может работать в режиме 365/24/7 независимо от времени года и прочих внешних условий.

Для геотермальной системы характерен простой и понятный принцип работы. Геотермальное отопление дома при этом является выбором людей, проявляющих заботу об экологии, ведь в процессе эксплуатации побочные выбросы минимальны, а тепло вырабатывается из возобновляемых источников энергии.

Высокая эффективность в сочетании с низкими эксплуатационными расходами позволяет геотермальной системе занять лидирующие позиции в рейтинге альтернативных источников энергии. При этом оборудование, необходимое для функционирования системы имеет малые габариты и отнимает незначительное количество полезного пространства. Так, насос на отопление занимает столько же места, сколько и традиционный газовый котел.

Кроме того, срок службы геотермального теплового насоса достаточно велик – он составляет минимум два десятка лет, при этом трубы, используемые для оборудования теплообменника под землей, имеют еще более солидную гарантию. Производители обещают, что они надежно прослужат в системе отопления до пятидесяти лет. Также стоит добавить, что делая своими руками геотермальное отопление собственник может рассчитывать на бесшумную работу всех компонентов системы, их долговечность и функциональность. Если в доме нет газа, то наша статья «Как организовать отопление загородного дома без газа?» будет полезной.

Критика геотермальной системы

Среди характеристик геотермальных систем встречаются и негативные моменты. Специалисты отмечают, что монтаж геотермальных систем отопления подходит далеко не для всех домов. В частности, дома, расположенные на скалистых участках не могут быть оборудованы геотермальными энергоблоками. Еще одним минусом является то, что насос для отопления в частном доме купить могут далеко не все, ведь прибор отличается от аналогов очень высоким ценником.

Реалии таковы, что на сегодняшний день позволить себе использование экологичного геотермального отопления могут лишь состоятельные люди, бюджет которых рассчитан на огромные капиталовложения в обустройство дома.

Подбор насоса для системы отопления должен проводить грамотный специалист после проведения ряда тепловых, гидравлических и геодезических расчетов.

Установка системы сопровождается масштабными и дорогостоящими работами, поэтому собственнику в процессе монтажа трубопроводов придется постоянно увеличивать статьи затрат и быть готовым к непредвиденным расходам. Непосредственная установка оборудования предполагает работу целой команды профессионалов, имеющих достаточный уровень квалификации для реализации столь сложного и ответственного проекта.

Как работает альтернативное отопление?

Если вы знаете метод работы кондиционера или холодильника, то схожесть этих процессов с методом работы геотермального отопления налицо. В основе системы лежит тепловой насос, который работает в два контура – внешний и внутренний. Чтобы сделать традиционную отопительную систему в любом доме, нужно установить в нем трубы для подачи теплоносителя и радиаторы, при нагреве которых тепло будет идти в помещения.

В случае с геотермальным отоплением трубы и и радиаторы также необходимы. Они формируют внутренний контур устройства. В схему могут быть добавлены теплые полы. Внешний контур смотрится гораздо объемнее внутреннего, хотя его габариты можно оценить только в момент планировки и установки. На момент использования он не виден, так как расположен под грунтом или водой. Внутри этого контура циркулирует простая вода или антифриз на базе этиленгликоля.

Теплоноситель во внешнем контуре греется до температуры среды, в которую он помещен, и отправляется в нагретом состоянии в тепловой насос. Через него сконцентрированное тепло передается внутреннему контуру, в итоге вода в трубах, радиаторах и теплых полах нагревается. Главным моментом, который запускает всю систему, считается тепловой насос.

Если у вас в доме стоит стиральная машина, то насос займет примерно подобную площадь. Для работы ему необходима электроэнергия, но, используя всего 1 кВт, он вырабатывает до 4-5 кВт тепла. И тут нет ничего удивительного, так как источник дополнительной энергии уже известен – окружающая среда.

https://youtube.com/watch?v=ieA2yL7H0c0

Что такое геотермальное отопление?

Отопление за счет тепла земли называется геотермальным. Оно основано на том, что ниже точки промерзания почва всегда положительной температуры. По сути, это автономные тепловые станции, использующие низко потенциальное тепло почвы и грунтовых вод.

Поскольку коллектор для забора тепла располагается ниже отметки промерзания грунта, оборудование можно использовать даже в северных широтах. По сути, это агрегат, который работает на подогрев или охлаждение, но не нуждается в постоянной положительной температуре среды.

Преимущества и недостатки системы

Отопление из земли дает владельцам дома следующие преимущества:

Система не зависит от поставок топлива. Не нужно выделять место для его хранения и тратить деньга на покупку. Кроме этого, станция полностью пожаробезопасная.
При работе тепловой насос не издает шум, благодаря чему обеспечивается комфорт в доме.
Главное преимущество – экономность системы. Вам не нужно покупать топливо, потому что используется бесплатная энергия земли. Конечно, во время работы насос использует электроэнергию, но ее расход несравним с тем, сколько потребляет электрический котел.
Экологическая безопасность оборудования еще один его плюс. Станция не выбрасывает вредные вещества в атмосферу.
Компактный тепловой насос можно установить в подвале дома, а протяженный контур укладывается под землей за пределами постройки, поэтому вам не придется выделять много места в доме для монтажа оборудования.
Станция многофункциональная. Она может обеспечивать дом теплом, охлаждать помещения в жару и подогревать воду для горячего водоснабжения.

Отопление тепловым насосом имеет свои минусы. К недостаткам можно отнести то, что к местности, типу грунта предъявляются определенные требования, поэтому монтировать геотермальную установку можно не везде. Еще одним минусом являются существенные расходы на покупку оборудования и его монтаж. Однако затраты окупаются в течение первых лет эксплуатации.

Преимущества и недостатки геотермальных отопительных насосов

Следует начать с отрицательных сторон:

Высокие требования к нормативным параметрам прилегающих территорий. Станцию нельзя установить в любой точке, сначала требуется проведение геологической разведки, определение целесообразности использования оборудования.
Высокая цена. Разовые вложения превышают возможности многих хозяев. Есть вариант воспользоваться государственной помощью, но она выдается только определенной группе льготников.
Перемены положения контура в первый год использования. Трубы проседают, снижается скорость циркуляции пропиленгликоля, что приводит к уменьшению показателей теплоотдачи, СОР.

Достоинства оборудования:

Экономичность. Не требуется запасаться твердым топливом, подводить газовую магистраль. Потребление электроэнергии минимальное. Затраты могут окупиться уже через 5 лет.
Функциональность. Вся система работает на обогрев зимой и кондиционирование летом. Это удобно и не придется обустраивать еще одну систему.
Длительный срок службы. Сам насос работает 100 лет, но некоторые узловые детали меняются раз в 30-50 лет, что намного реже, чем любое другое оборудование.

Следует знать, что в европейских странах геотермальные насосы применяются для получения тепла не только для жилых домов, но и производственных, промышленных предприятий. Экономическая выгода становится более явной, если учесть длительность срока службы, а также минимальные расходы на обслуживание и ремонт системы – последнее практически исключено, так как все узлы надежно заглублены в грунт или воду и не подвергаются механическим воздействиям.

1 Принцип действия

Теплонасос представляет собой комплект оборудования, задачей которого является сбор тепловой энергии и ее доставка к потребителю. Источником теплоэнергии может быть любая среда либо тело с температурой выше 1 градуса. Чтобы глубже разобраться с принципом работы этих устройств, следует познакомиться с их функциональными особенностями:

Агрегат не производит теплоэнергию самостоятельно.
Для работы теплонасоса необходима электроэнергия.
В основе принципа работы аппарата лежит цикл Карно, используемый во всех холодильных установках.

За последнее время технология изготовления тепловых насосов значительно улучшилась. Современные агрегаты способны забирать тепловую энергию из воздуха с температурой до -30 градусов, а также воды и почвы – до 2 градусов. В цикле Карно рабочим телом является фреон. Это газообразное вещество начинает кипеть при минусовой температуре. Хладагент последовательно испаряется и конденсируется в двух теплообменных камерах, поглощая при этом энергию из окружающей среды. Затем он транспортирует ее к потребителю.

Схема теплового насоса аналогична принципу действия кондиционера, работающего на обогрев:

Пока фреон находится в жидком состоянии, хладагент циркулирует по трубам теплообменника. Забирая теплоэнергию из окружающей среды, фреон закипает и начинает испаряться.
Затем газ попадает в компрессор, который повышает давление до нужного значения. В результате точка кипения хладагента повышается, и вещество конденсируется при более высокой температуре.
Проходя через внутреннюю теплообменную камеру, фреон отдает накопленную энергию теплоносителю и снова переходит в жидкое состояние.
После этого газ поступает в ресивер и дроссель. Когда давление вещества снижается, рабочий цикл повторяется.

Принципы устройства контуров

Выполнить установку системы силами только владельца участка сложно, так как вблизи здания нужно спроектировать конструкцию, состоящую из замкнутой системы труб, которая помещается на значительную глубину под землю, которая иногда достигает больше, чем несколько сотен метров. Тип конструкции теплообменника, а также габариты коллектора зависят от ряда параметров, среди которых основные тепловодность грунта и глубина залегания.

Теплообменники различных видов

Выделяют три схемы оборудования системы геотермального отопления, то есть устройства наружного контура для аккумулирования энергии.

Наиболее оптимальным является устройство вертикального теплообменника с насосом. Для реализации такой схемы необходимо специальное оборудование и существенные финансовые вложения для бурения скважины, располагающейся под землёй на глубине от 50 до 200 метров. В этом случае используется тепло глубоко залегающих грунтовых вод, обладающих высокой температурой. Вода проходит по тепловому насосу через теплообменник, где отдаёт своё тепло, после чего сбрасывается обратно в грунтовые воды ниже по течению. Расходы в этом способе установки оправдываются результатом, так как срок эксплуатации скважины достигает 100 лет.
Похожей на предыдущую и довольно дорогостоящей является схема обустройства в шахте глубиной 75-100 м. специального резервуара с антифризом, который греется от температуры грунта, после чего тепловой насос гоняет антифриз по кругу. После отдачи тепла антифриз сбрасывается в резервуар под землёй.
Более простая в проектировании схема горизонтального теплообменника, при которой под землёй располагаются трубы таким образом. Чтобы они были ниже уровня промерзания почвы зимой. Отрицательной стороной этой схемы является необходимость задействования под коллектор значительной площади. Для примера под небольшой дом площадью в 200 кв.м. нужно занять площадь равную 500 кв.м. Расположение труб нужно сделать таким образом, чтобы до ближайшего дерева было не менее 1,5 метров.
Следующая схема применима в том случае, если загородный дом размещается не далее чем в 100 метрах от водоёма. Она достаточно дешёвая, для осуществления проекта не требуется проведения земляных работ, размещение теплообменника должно быть осуществлено таким образом, чтобы глубина была достаточной для не промерзания, подо льдом зимой должно оставаться не менее, чем 1-1,5 метра воды до верхней точки зонда. Предпочтительнее, чтобы течения в водоёме не было, по его дну прокладывают горизонтальные зонды, которые поглощают тепло. Такую схему может осуществить владелец загородного дома самостоятельно.

Сборка внешнего контура происходит из полиэтиленовых труб, согласно предварительным расчётам соотношение 40-50 Вт тепловой энергии должно приходиться на 1 метр коллектора. Соответственно, если производительность насоса равна 10 кВт, то скважина должна быть протяжённостью около 160-200 метров. В некоторых случаях выгоднее пробурить несколько неглубоких скважин вместо одной большой, для того чтобы в итоге получилась нужная расчётная глубина. Для того чтобы сохранить ландшафт участка проектировщики пользуются кластерной технологией, при которой осуществляется бурение скважин в разных направлениях из одной точки.

В заключение статьи прилагается видео с конкретным примером.
