Гидрозатвор для канализации: классификация гидрозатворов и правила его монтажа

Затворы “мокрого” типа

Если выбирать гидрозатвор для бани, руководствуясь эффективностью запирания, то наилучшим вариантом будет гидравлическая схема с изогнутым U-коленом, или кольцевой камерой с концентрической перегородкой.

Вечное колено

Гидрозатвор в виде колена требует свободного пространства не менее 150 мм в высоту для труб диаметром 50 мм и вылета в 250-300 мм для полноценного слива сечением 100 мм. Поэтому коленный сильфон используют преимущественно для проектов бани на сваях или столбчатом фундаменте. Для надежного запирания трубы высота столба воды должна составлять не менее полутора диаметров канала.

Основным преимуществом гидрозатвора является простота конструкции, такой сифон для бани вполне по силам сделать своими руками из деталей канализационной арматуры и труб. Получается не так красиво, как у сливов промышленного изготовления, но для бани важнее, чтобы конструкция легко ремонтировалась и была простой в обслуживании. Колено можно легко чистить, как ершом, так и специализироваными насадками, вращающимися щетками и даже химическими препаратами типа «Крота».

Такой тип слива способен проработать в условиях правильно построенной бани пару десятков лет, пока кто-нибудь не пробьет тросом дыру в пластиковом колене гидрозатвора.

Плоский гидрозатвор

Для бани, установленной на ленточном фундаменте, лучше всего использовать траповый гидрозатвор. Его высота обычно не превышает 10-12 см, поэтому коробку слива можно смело вмонтировать в стяжку пола, а для стыковки с канализаций не требуется каких-либо дополнительных креплений.

Например, модель «CENTER AQUAPA» состоит из двух половинок. В донной части гидрозатвора имеется кольцевая полость с водой, которая после установки верхней крышки будет разделена перегородкой. Получается тот же сильфон, но с высотой затвора всего в 15-20 мм. Корпус слива просто одевается на приемное отверстие компенсирующего переходника канализационной трубы в 110 мм.

Важно! В данном случае использование скользящего переходника является обязательным условием, чтобы коробку гидрозатвора не сорвало с трубы из-за расширения пластика от горячей воды в бане

Коробчатая конструкция оказалась достаточно надежной и удобной в обслуживании, из недостатков можно выделить только небольшой уровень воды в гидрозатворе. Летом вода в сливе испаряется, и, соответственно, запахи из септика прорвутся в помещение бани уже через пару дней. Тогда как в колене сильфона водяной затвор продержится 3-4 дня.

Зимой на дачной бане траповый слив может замерзнуть, но это никак не сказывается на его работе. Воды остается немного, так что риск повреждения минимален. Гидрозатвор с коленом может реально быть раздавлен замерзшей водой.

Поплавковый аппарат для организации слива в бане

Конструктивно гидрозатвор с поплавком очень похож на предыдущий вариант водяного затвора. С той только разницей, что в траповом варианте перекрытие выходного отверстия происходит за счет поднятия уровня воды, а в поплавковом варианте то же окно перекрывается пенопластовым вкладышем.

Поплавковые гидрозатворы очень плотно и надежно блокируют проход слива даже при минимальном количестве жидкости. На практике слив в бане может надежно блокироваться в течение 10-15 дней с момента последнего посещения парилки. Из недостатков можно отметить чувствительность гидрозатвора к загрязнениям. После мыльной воды поплавок нужно обязательно промывать чистым кипятком.

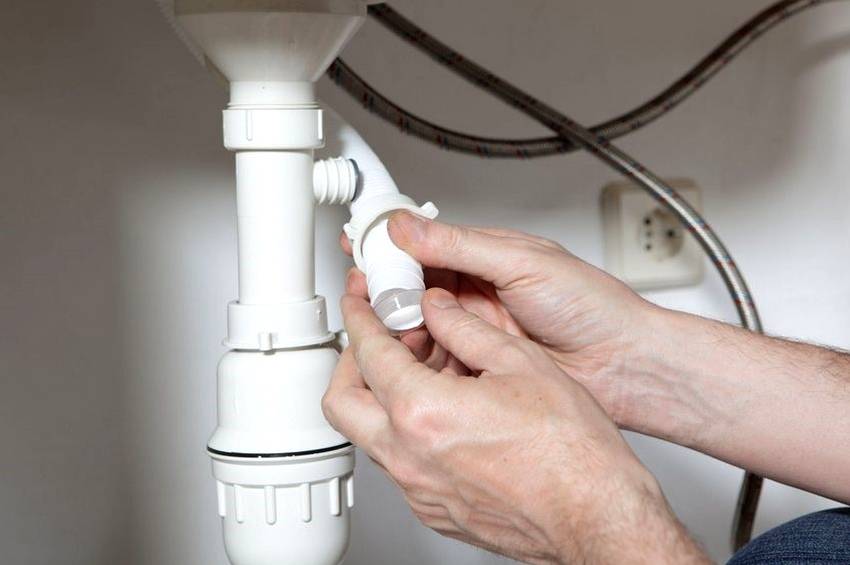

Установка гидрозатвора

  • Если требуется монтаж сифона с одним сливом, допускается присутствие одной решетки, зафиксированной нижней гайкой с примыканием к сливу.
  • В варианте с двумя выходами потребуется установить сантехническую деталь с соответствующими параметрами.
  • Если требуется подсоединение бытовой техники с системой слива, возникает необходимость в сифоне с лишним отводом.
  • Для ванны потребуется присутствие тройника, к которому примкнет труба перелива. При достижении воды отверстия, она выйдет через верхний слив, и тем самым защитит от наводнения.

Подсоединение гидрозатвора требует выполнения конкретных условий:

  • мойки и ванная подключаются через автономный сифон в 50 мм;
  • запрещается одновременное подсоединение двух моек к одной водной запорной системе;
  • помним об уплотнительном кольце (в 1,5 см) на краю отводной трубы. Оно необходимо для выравнивания стыков окружностей трубы и раструба;
  • зазоры и щели маскируются герметиком.

Самостоятельное изготовление сифона

Простые пластиковые сифоны стоят недорого. Средняя цена канализационного гидравлического бутылочного затвора с гофрированным выпуском и нержавеющей сеткой 90–100 рублей. Сложные конструкции или устройства, выполненные из металла, стоят дороже. Их цена стартует от 2000 рублей.

Если нет возможности купить подходящий сифон или хочется сэкономить, можно создать гидрозатвор для канализации из подручных средств своими руками. Для этого потребуется патрубок и муфта из пластика, нож, отвертка и разводной ключ. Действия по изготовлению гидрозатвора несложны:

  1. Патрубок сгибают в форме подковы.
  2. Соединяют с муфтой высотой 60 мм.
  3. Пристыковывают к сливной воронке или приваривают к отверстию канализационной трубы.

Возможные причины нарушения корректной работы гидрозатвора

Гидравлический затвор является простым по конструктивному исполнению изделием, которое состоит из минимального количества несложных элементов. Поэтому выход сифона из строя наблюдается крайне редко. При этом могут возникнуть ситуации, которые негативно отражаются на его нормальном функционировании.

Несоблюдение уклонов и нарушение последовательности сборки гидрозатвора может негативно отразиться на его работе

Сбой в работе устройства может произойти в результате резкого снижения давления в трубах, неисправности канализационной сети, разгерметизации сливных труб, что возможно в результате механического повреждения или неправильного соединения.

Если в многоэтажном доме на верхних этажах забит стояк, при спускании больших объемов воды образовывается разряжение в трубе, вследствие чего притягивается вода из гидрозатвора. Это становится причиной появления неприятных запахов. В этом случае возникает вопрос, как устранить воздушную пробку в канализации. Ликвидировать проблему можно путем прочистки стояка или установки вакуумного клапана на его торец. Сухие затворы часто начинают некорректно работать в результате засорения опускающегося поплавка или смыкающейся мембраны.

Неправильный монтаж также негативно отразится на работе устройства. Причина может крыться в несоблюдении уклонов, нарушении последовательности сборки элементов системы, самопроизвольном выпрямлении гофры.

Если сифон старый, он может не справляться со своей задачей, необходимо заменить гидрозатвор на новый

Если в помещении присутствует канализационный запах, необходимо проверить работоспособность гидрозатвора

Следует обратить внимание на уровень воды в унитазе, который должен быть одинаковым при каждом смыве. В ванной и на кухне проверку можно выполнить при помощи пламени

Для этого максимально близко к сливу подносится спичка. О нормальной работе устройства будет свидетельствовать отсутствие пламени.

Если пламя колышется, следует включить воду на минуту, после чего снова проверить работоспособность устройства с помощью пламени. Если оно по-прежнему колышется, сифон неисправен.

Советы и рекомендации по эксплуатации

Для моек не используйте гофрированный сифон, несмотря на то, что эти трубы эластичны и компактно укладываются. Минус в том, что в изгибах гофры откладывается мусор, диаметр трубы уменьшается. Его целесообразно использовать для ванны.

Нежелательно воздействовать на гидрозатвор кипятком или горячим маслом — это приведет к трещинам в трубе и, как следствие, образованию протекания.

Для редко используемой сантехники обязательны только сухие гидрозатворы. Если присутствует действие холода на канализацию, не стоит использовать комбинированную поплавковую конструкцию. Современные сифоны изготавливают из полимерных материалов, они не гниют, легко устанавливаются, долго служат. Металлические изделия хромируют, чтобы противостоять коррозии.

Причиной появления запаха в помещении при правильно установленном гидравлическом оборудовании может быть разгерметизация сливных труб, длительно эксплуатируемая канализация, на стенке сосуда которой размножаются бактерии или срыв водной пробки. Для проверки герметичности оборудования необходимо зажженную свечу поднести к отверстию раковины или унитаза. Если пламя не колышется, разгерметизации нет и достаточно залить в канализацию дезинфицирующее средство.

Срыв пробки происходит, если диаметр канализационных труб небольшой, а объем сливаемой воды значительный. В трубах создается разность давлений и жидкость движется в обратном направлении. В этом случае достаточно на 2-3 минуты открыть кран, чтобы вода восстановила затвор в сифоне. Таким образом, проблема с запахом решится.

Канализационный обратный клапан: варианты конструкции устройств

Обратные клапаны для канализации классифицируются по виду и принципу работы запорного элемента. Существуют лепестковые, шаровые, межфланцевые и подъемные устройства.

Поворотные (лепестковые) обратные клапаны оснащены подпружиненной круглой мембранной, которая крепится к верхней внутренней части корпуса. В момент свободного перемещения масс по сточной трубе она поднята вверх. Когда возникает обратный ток жидкости, тарелка поворачивается и прижимается к ободку внутренней поверхности выходного патрубка, герметично и плотно перекрывая сечение трубы. Некоторые устройства могут быть оснащены ручным затвором, что представлен второй мембраной, управление которой осуществляется при помощи кнопки.

Обратный клапан имеет более габаритные размеры в сравнении с канализационной трубой. При его установке образуются суженные и расширенные зоны, которые являются идеальным местом для образования засоров. Устранить такие неприятности поможет съемная крышка, которая расположена в верхней части корпуса устройства. В связи с этим для канализации обратный клапан (40 мм) поворотного типа не рекомендуется устанавливать.

Шаровой обратный клапан оснащен запорным устройством в виде шарика. В связи с этим такие модели имеют специфическое внутреннее строение. В верхней части корпуса располагается специальное углубление, где находится шарик в момент беспрепятственного течения фекальной жидкости по трубопроводу. Когда движение сточных масс прекращается, он выкатывается и перекрывает просвет в трубе, препятствуя обратному ходу стоков.

Все клапаны можно классифицировать по конструкции запорного элемента и виду устройства.Обратите внимание! Такой клапан не исключает вероятности подтекания стоков в обратном направлении, что происходит из-за неплотного прилегания шарика к боковой стенке корпуса. Оба варианта диаметром 50 мм наиболее распространены в системе

Устройства способны выдержать высокое давление, которое характерно для системы многоэтажного здания

Оба варианта диаметром 50 мм наиболее распространены в системе. Устройства способны выдержать высокое давление, которое характерно для системы многоэтажного здания.

Как выбрать

Подбирают сифоны для обеспечения гидрозатворов по материалу и под конкретную сантехнику. Наиболее распространенным вариантом являются пластиковые. Их легко устанавливать, продаются они по невысокой цене. Применяются также сифоны из хромированных металлов и чугуна, но условия их монтажа и обслуживания сложнее, чем у пластиковых.

Следует учитывать, какой сантехнический прибор будет защищать гидрозатвор. Стоки из кухонной раковины лучше всего пропускать через устройство бутылочного типа – в этом месте сливные трубы забиваются чаще, а устранять загрязнения легче именно в таком виде сифона. В раковинах предусматривается установка защиты от перелива, поэтому для них подойдет коленный затвор.

Если предусматривается использование двух раковин параллельно, то нужно устанавливать прибор с двумя сливами при одном сифоне.

Подбор затвора на канализацию для ванны зависит от высоты, на которой чаша расположена над полом. Сифон выбирают так, чтобы он поместился в этом пространстве. Хорошо работают в ванных комнатах коленчатые и гофровые затворы. Подобным образом выбирают защитные устройства для другой сантехники и для бани.

Если есть опасность срыва затвора, то лучше его работу подстраховать монтажом вакуумного клапана.

Отличительные черты бутылочных гидравлических затворов

Бутылочные приспособления чаще всего устанавливают на кухнях под мойками. Чтобы разобраться, как работает гидрозатвор, следует изучить его конструкцию. Изделие устроено таким образом, что частицы пищевых отходов задерживаются, предотвращая засорение системы с целью сохранения ее хороших эксплуатационных качеств. Одновременно такой затвор выполняет основную функцию, которая заключается в удержании неприятных запахов и исключении вероятности попадания их в помещение.

Бутылочный гидрозатвор состоит из труб и дополнительного элемента в форме бутылки, который является своеобразным контейнером для сбора пищевых отходов. Данная емкость располагается ниже уровня сливной трубы, это предоставляет свободный доступ к элементу. В контейнер входит сливная вертикальная труба, соединенная с мойкой, из боковой его части выведен патрубок для подключения к канализационной сети.

Бутылочные сифоны изготавливаются из полипропилена, однако в вопросе прочности уступают коленным аналогам. Это связано с тем, что соединение всех элементов может не выдержать сильного напора воды. Однако для эксплуатации на кухне бутылочный сифон подходит больше всего. Положительный момент также заключается в более низкой цене гидрозатвора для канализации 110 мм, которая составляет в среднем 250 руб.

Благодаря своему строению бутылочный гидрозатвор больше всего подходит для эксплуатации на кухне

Для нормальной эксплуатации устройства его необходимо периодически чистить, поскольку в полости емкости скапливаются остатки пищевых отходов, предотвращая свободный поток сливной воды. Чтобы очистить емкость, ее следует снять. Для этого откручивается накладная гайка, из контейнера вытряхивается весь мусор. Затем следует тщательно вымыть емкость изнутри при помощи моющих средств и горячей воды. После этого устройство устанавливается на прежнее место. Гайка плотно затягивается, чтобы исключить подтекание воды.

Принцип работы ↑

Принцип работы гидрозатвора основан на создании в канализационной системе водяной пробки, которая перекрывает доступ канализационных газов, при этом при сливе воды она беспрепятственно проходит через канал с задержанием в сифоне порции жидкости, выполняющей функцию гидрозатвора.

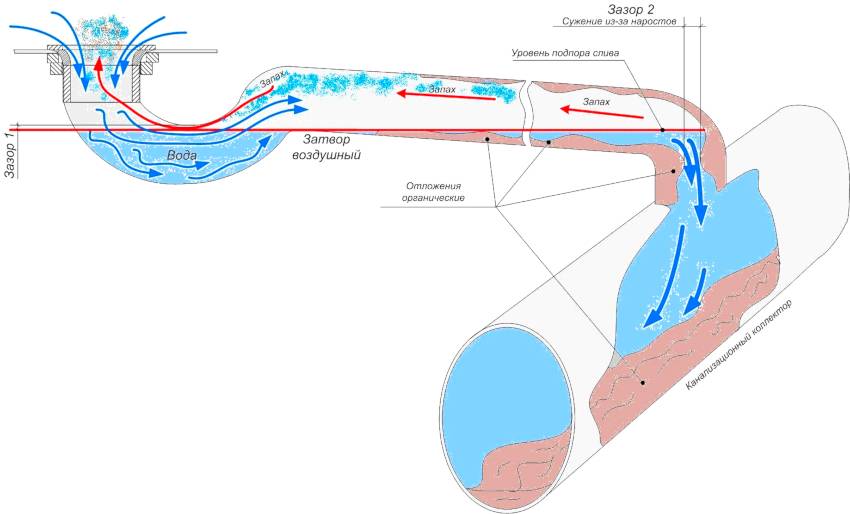

Фото: принцип работы

Сохранение порции воды гидрозатвора в сливном канале обеспечивается разницей уровней расположения колена и отводящего сточные воды патрубка, который расположен значительно выше изгиба, что обеспечивает полное наполнение жидкостью сечения трубы в нижней ее точке.

Важно! Сам сифон любой конструкции является самым уязвимым местом, ведь из-за застаивания воды в гидрозатворном кармане происходит выпадение солей и твердых частиц, что со временем вызывает затруднение прохождения сливаемых масс и требуется прочистка канализационных труб. Длительное неиспользование канализационной ветки (отсутствие слива) приводит к испарению влаги в гидравлическом кармане, что вызывает разгерметизацию канализационной системы с проникновением в помещение неприятных запахов

Длительное неиспользование канализационной ветки (отсутствие слива) приводит к испарению влаги в гидравлическом кармане, что вызывает разгерметизацию канализационной системы с проникновением в помещение неприятных запахов.

Фото: гидрозатвор в туалете

Как устранить запах из канализации в таком случае – достаточно вылить в сифон стакан воды, и гидрозатвор восстановится.

К тому же не редки случаи регулярного обнаружения канализационных запахов при постоянном использовании ветки канализации, что может свидетельствовать о разгерметизации соединительных швов или о возникновении отрицательного давления (разряжения) в трубе по отношению к атмосферному, захватывающем воду из гидрозатвора с разгерметизирующим снижением уровня жидкости.

Срыв гидрозатвора происходит из-за малой высоты гидрозатворного столба. Устранение запаха из канализации в подобных ситуациях не обходится без ревизии всей канализационной системы.

Гидрозатвор на канализацию для бани

Проблем с системой отведения воды может быть достаточно много. Чаще всего приходится переделывать или дорабатывать имеющийся слив по двум причинам:

  • В помещении бани регулярно появляется запах канализации, который невозможно устранить проветриванием и санитарной обработкой;
  • Сильфон или слив не обладает достаточной пропускной способностью, поэтому вода в бане сходит очень медленно, что раздражает и гостей, и особенно хозяев. Вместо отдыха после парилки приходится бесполезно тратить время и ожидать, пока вода полностью уйдет через систему слива.

Важно! Это может быть признаком образования пробки в сливе или возникновения такого неприятного явления, как обратный подпор в канализации бани. Иногда попытки ускорить сток воды с помощью ершей или тросовых щеток приводят к разгерметизации слива и даже обрыву уплотнения сильфона

Даже если вода ушла, все равно нужно провести ревизию слива, иначе пробка будет возникать с завидной периодичностью.

Основное назначение гидрозатвора

Система запирания отвода в канализацию используется в первую очередь для надежного отсечения внутреннего пространства отводящих труб от атмосферы бани. В противном случае выделяющиеся из стоков запахи и газы будут легко прорываться внутрь моечного и парильного отделения бани.

Вторым предназначением затвора слива является блокировка сброшенных в канализацию сточных вод. Сильфон или любой другой вид клапана запирает грязную воду и не дает ей подниматься внутрь бани через отверстие для слива в полу.

Гидрозатвор на канализацию для бани

Гидрозатвор — это специально созданная водяная пробка, которая предотвращает попадание «ароматов» канализации в помещение. Вода скапливается в выгнутом участке трубы, полностью перекрывая диаметр. Таким образом, вода не дает запахам проникать в помещение.

Принцип организации гидрозатвора на канализацию

Когда нужно использовать гидрозатвор в бане

В бане использовать гидрозатвор на канализацию нужно в том случае, если слив воды идет в общую систему водоотведения. Если же вода сливается за пределы бани в яму, откуда и впитывается, никакого запаха в этом случае быть не может.

Если канализация бани подключена к общей системе, можно использовать готовые сифоны (как для ванной или умывальника) любой конструкции. Есть в продаже пластиковые или металлические затворы бутылочного типа или из гофрированного шланга.

Гидрозатвор канализационный бутылочного типа

Иногда еще можно встретить чугунный гидрозатвор, но их производство остановлено уже несколько лет назад, и встречаются они в основном в старых домах.

Так выглядит гидрозатвор для пластиковой канализации

В продаже имеются водяные гидрозатворы фирмы CENTER AQUAPA, которые вставляются в пластиковую трубу диаметром 55 мм или 110 мм.

Водяной гидрозатвор CENTER AQUAPA вставлен в трубу диаметром 110 мм

По сути дела, гидрозатвор представляет собой два стакана, вставленные один в другой.

Верхняя и нижняя части гидрозатвора CENTER AQUAPA

После заливки полов в бане, верх гидрозатвора должен оказать в небольшом углублении для полного слива воды.

Верхняя часть гидрозатвора находится на уровне самой нижней точки

У данного гидрозатвора два плюса:

  1. Он дополнительно выполняет роль отстойники;
  2. Даже если в гидрозатворе замерзнет вода, он не будет поврежден.

Как сделать гидрозатвор своими руками

Достаточно легко можно сделать гидрозатвор своими руками. Для этого кусок трубы подходящего диаметра нужно изогнуть в виде буквы «U» и приварить (соединить при помощи муфт) к трубе после воронки стока (высота гидрозатвора обычно 50-70 мм). Делать это желательно во время закладки фундамента и обустройства полов, но если баня уже функционирует и запах мешает, можно попытаться устранить эту неприятность.

Если фундамент столбчатый и канализационные трубы доступны – это облегчает дело. Под баней можно к сливной трубе приварить нужный кусок трубы. Если доступа к трубам нет, придется вам его организовать: разобрать часть пола, если он деревянный, или выпилить «болгаркой» если он бетонный. После чего к канализации при помощи соединительных муфт или сварки присоединить трубу с изгибом.

Нужно учесть, что вода из любого гидрозатвора испаряется. И если длительное время не пользоваться канализацией, дней через 40-50 она высохнет окончательно, и газы из канализации беспрепятственно проникнут в помещение.

Что такое сухой гидрозатвор

Есть еще один вариант гидрозатвора – сухой. В нем нет воды, а в качестве заслонки используются различные материалы. Как вы понимаете, такой гидрозатвор не замерзает. Сухих гидрозатворов для канализации несколько видов:

Это мембрана, которая удерживается пружиной, если воды нет. При поступлении воды мощности пружины недостаточно для ее удержания, заслонка поднимается и вода сливается.

Так выглядит слив с сухим гидрозатвором на канализацию

  • Определенной формы предмет (обычно шарик большего, чем труба диаметра) перекрывает проход для воздуха. Как только вода поступает – предмет всплывает, открывая слив.
  • Более сложные технологически модели, в которых используется молекулярная память материалов.

Для бани элементарный сухой гидрозатвор можно сделать и своими руками, так это довольно просто. Нужно подобрать пластиковый шарик чуть большего размера, чем сливная труба. Положить его на трубу, и сделать какую-то камеру, в пределах которой он будет находиться. Когда воды нет, шарик перекрывает доступ воздуха из канализации. При поступлении воды он всплывает (в пределах камеры) и освобождает сток. Такая система функциональна и в зимних условиях: даже если шарик примерзнет к стоку, немного горячей воды в считанные минуты растопят лед, и система будет функционировать нормально.

Принцип действия и преимущества

Прибор представляет собой вертикальную или горизонтальную трубку с корпусом из полипропилена и резьбовыми хвостовиками. Один из них подсоединяется к сантехприбору, а второй – к канализационной трубе. Внутри корпуса расположено затворное устройство, функционирующее по принципу обратного клапана. Когда умывальником или душем не пользуются, клапан перекрывает сечение трубы и не пропускает запах из канализации.

Сифон с сухим затвором (в отличие от водяного) играет также регуляторную роль – не позволяет сточной воде перемещаться в противоположную сторону. Эта функция особенно важна для сантехнических устройств, смонтированных на нижних этажах многоквартирных домов: в случае засоров жидкость обратным током нередко возвращается в здание. Если помещение полуподвальное, подъем канализационных стоков может привести к его затоплению.

Сифон с обратным клапаном имеет целый ряд позитивных особенностей:

  • надежен в работе, не требует регулярных проверок;
  • не нуждается в наличии воды – поэтому широко применяется в помещениях без отопления;
  • изготовлен из полимерного антикоррозионного материала, отвечающего всем техническим требованиям;
  • прост в монтаже, не занимает много места, допускает вертикальную и горизонтальную установку;
  • препятствует застою воды в сливе и, соответственно, размножению вредных для здоровья человека микробов;
  • долговечен;
  • не создает шума во время работы.

Большим плюсом сухого сифона является устойчивость к засорам. Сливная труба используется лишь во время открытия клапана. Загрязненные стоки беспрепятственно проходят в канализацию, на стенках не успевает откладываться жир и не образует пробок. Особенно пригодится сухой гидрозатвор на даче: он не замерзает зимой, не требует обильного смыва для устранения застойного запаха.

Разновидности

Модели затворов отличаются размерами, конструкцией и назначением (сухой сифон для раковины, унитаза, трап для душа).

По конструктивным особенностям сифоны делятся на несколько групп.

  1. Мембранное. Роль клапана в нем играет подпружиненная мембрана. Под напором жидкости пружина сжимается, открывая канализационное отверстие для свободного прохождения стоков. Когда напор исчезает, мембрана возвращается в первоначальную позицию и обеспечивает герметичность.
  2. Поплавковое. По сути, это комбинированная модель, представляющая собой сочетание гидравлического и сухого варианта. Конструкция состоит из сифона с вертикальным отводом со вставленным в него поплавковым клапаном. Когда в гидрозатворе воды достаточно, поплавок держится на плаву и пропускает стоки. Если краном долго не пользуются, жидкость в сливе пересыхает, клапан опускается и закупоривает отверстие.
  3. Маятниковое. В подобной конструкции клапан закреплен в одной точке. Проходящие стоки давят на него, заставляя отклоняться от оси. Когда давление прекращается, маятник занимает прежнее положение под действием гравитационных сил и закрывает отверстие.

Недавно в торговой сети появились модели сухих запирающих устройств с рабочими элементами, изготовленными из материалов с молекулярной памятью. Благодаря этому свойству клапаны безотказно срабатывают и плотно герметизируют слив.

Как использовать

Гидрозатвор для вина помещают в подготовленное отверстие на крышке, которая будет закрывать емкость с брагой, затем заполняется водой до необходимой отметки. Прибор обеспечит полную герметичность бродильной емкости.

Кроме того, он выполняет функцию индикатора активности процесса брожения. Интенсивность образования пузырьков позволит определить степень готовности продукта. Пока они выделяются, процесс созревания продолжается. Как только их появление прекратилось, можно приступать к перегонке браги.

Если пользуетесь гидрозатвором из резиновой перчатки, проколоть ее необходимо правильно. Количество проколов будет зависеть от объема сусла. Для емкости 1-2 л хватит одного отверстия, от 3 до 20 л – двух. Для тары с объемом более 20 л понадобится не менее 5 отверстий. Они не принесут вреда готовому продукту, поскольку объем воздуха, поступающего сквозь них, минимален.

Ежедневно следует проверять целостность перчатки. Нередки случаи, когда она слетает или рвется. Случается, что ее затягивает внутрь. Это говорит о том, что емкость не была герметично закрыта и в брагу попали посторонние примеси.

Что такое гидрозатвор

Одним из необходимых и обязательных элементов любого сантехнического прибора, подключенного к канализационной системе, является сифон.

Это простейшее устройство, горизонтального изгиба выпускной гарнитуры, в котором всегда присутствует некоторый объем воды. Это — гидрозатвор для канализации, он выполняет важную функцию отсечки объема канализационной системы от внутренней атмосферы жилого или общественного помещения. Как правило, сантехнические приборы представляют собой род чаши с выходным отверстием.

Сифон является частью выпускной гарнитуры и подключается к отверстию для слива как отдельный элемент. Это облегчает изготовление и монтаж, позволяет просто и быстро произвести замену дефектного устройства.

Единственным устройством, которое имеет собственный гидравлический затвор в качестве неотделимого элемента конструкции, обеспечивающего функциональные возможности, является унитаз. Его сифон обеспечивает удаление отходов вместе с потоком воды и не может монтироваться отдельно.

Нюансы выбора гидрозатвора

При самостоятельном выборе затвора внимательно отнеситесь к таким моментам:

Материал изготовления. Металлические изделия выдерживают большое давление, пластиковые – более долговечны.
Вероятность засорения устройства. По причине того, что на кухню в раковину попадает большое количество пищевых отходов, она подвержена риску засорения. В таком случае лучше использовать трубчатый сифон, который легко разобрать и почистить.
Габаритные размеры гидрозатвора

Это значение важно для ванной, где для обустройства слива имеется лишь небольшое количество места.
Количество сливов. Для того чтобы обеспечить слив нескольких сантехнических приборов в один гидрозатвор, нужно подобрать вариант с необходимым количеством отверстий .
Диаметр выходного отверстия

Подбирается с учетом параметров труб, из которых смонтирована канализационная система. В продаже представлены варианты гидрозатворов для канализации 110, 100, 50 мм в диаметре.
Отсутствие или наличие перелива. Такой вариант обязателен для ванных и может быть установлен по желанию в других местах.
Размер горловины. Этот показатель отличается для сливов в различных местах, самые крупные устанавливаются в туалете, на кухне и под умывальником, они делаются меньших размеров и могут не совпадать.

Причины срыва затвора

Когда из канализации начинает пахнуть, то, скорее всего, возникли проблемы с гидрозатвором. Проверить это легко, нужно просто заглянуть в раковину, ванну, унитаз – если в сливе нет воды, то водяной пробки действительно нет.

Срыв гидрозатвора происходит по следующим причинам:

  • Перепады давления внутри канализационной системы. Как результат пробка втягивается в водоприемник, это приводит к появлению запахов.
  • Создание вакуума в трубах. Такое возможно только при прохождении большого количества воды в систему из водоприемника. Происходит перекрытие просвета трубы.

Последняя ситуация вероятна, если нарушены нормативы монтажа труб. А именно:

  • Смонтированные трубы имеют меньший, нежели нужен диаметр и просто не справляются с водными потоками.
  • После ремонта происходит сбой горизонтальных линий.
  • Просвет трубы сужается из-за обледенения или засоров, в частности, жировых отложений.

Если установлен гидрозатвор с сифоном и гофрированными трубами, то исключить срыв поможет использование сеточки на раковине, ванной. Она будет задерживать крупные частички от проникновения в канализацию. Срыв гидрозатвора при неправильном монтаже можно исправить только переделкой всей системы.

Устранение засора

Поскольку наиболее частая причина плохой работы гидрозатвора – это типичный засор, то решить проблему можно в основном самостоятельно, не прибегая к помощи сантехника.

Очистка колена

Для начала можно попробовать самые обычные методы – очистка вантузом или с помощью специальных чистящих средств. Если это не помогает, то более эффективным методом будет чистка самого сифона. Для этого нужно аккуратно разобрать сифон, предварительно поставив тазик или положив тряпку под слив и прочистить его, используя бытовые средства. Не будет лишним и продезинфицировать внутренние поверхности.

Сантехнический трос

Если результат не достигнут или он незначительный, это говорит о том, что причина засора не в сифоне, а в буквальном смысле глубже – загрязнения забились в самой сливной трубе. Тогда нужно вызывать сантехника, но если в арсенале есть сантехнический трос, то операцию можно проделать самостоятельно. Для этого можно воспользоваться таким алгоритмом действий:

Отвинтить верхнюю гайку, соединяющую сифон со сливным отверстием

Отвинтить нижнюю гайку (стык сифона с канализацией)

Приготовить ведро или другую емкость и тогда снять сам затвор

Воткнуть сантехнический трос в сливную трубу

Продевать его вглубь до упора (рука должна почувствовать сопротивление)

Вращательными движениями (с помощью рукоятки) прочистить засор

Бывает так, что труба похожа на змеевик и имеет много зигзагов. Это не повод отказываться от прочистки – можно воткнуть трос через специальное окошко сбоку. В этом случае действовать нужно по такому алгоритму:

  1. Отвинтить специальную заглушку и сразу подставить ведро – скорее всего, выльется большой поток

Аккуратно проталкивать трос в отверстие

Протолкнуть его до упора

Вращать рукоятку до полного удаления мусора.

Принцип работы гидрозатвора

В каком бы месте канализационной сети не размещался гидравлический затвор, его назначение остается одинаковым:

  • блокировать гидроудары для снижения нагрузки на канализационные устройства и трубы;
  • предотвращать проникновение неприятных специфических запахов в жилые помещения.

Если гидрозатвор (или сифон) подобран верно, в доме царит благоприятная атмосфера, а канализационная сеть долгое время обходится без ремонта.

Конструкции гидрозатворов разных видов отличаются, однако все они так или иначе представляют собой трубы с изгибами определенной формы, порой оснащенные дополнительными тупиковыми или динамическими приспособлениями.

Одно из важнейших условий функционирования гидрозатвора – постоянное присутствие в его полости воды, которая играет роль преграды против проникновения наружу газов и неприятного запаха

Заслон из воды находится в сифоне постоянно. Если долго не пользоваться устройством (кухонной раковиной или унитазом), вода будет испаряться, и со временем все-таки появится неприятный запах канализации в санузле или кухне.

Это же случится, когда после долгого отсутствия вы впервые произведете смыв. Но при постоянном пользовании объем воды в гидрозатворе постоянно обновляется, что препятствует застаиванию, соответственно, и появлению неприятного «аромата».

Конструктивные особенности гидрозатворов напрямую связаны с их назначением. Например, для унитазов характерна следующая конструкция: слив прямой, а выход, ведущий к канализационной трубе, – под наклоном

Все устройства канализации связаны между собой. Например, правильная организация фанового стояка предотвращает срыв затвора – явление, когда вода не задерживается в гидрозатворе, а сразу уходит в трубу. В этом случае сантехническое устройство лишается защитного барьера, и неприятные запахи поступают наружу – прямо в квартиру.

Гидрозатвор в подключении канализации

Обустройство выхода в наружную ветку

Конструктивные особенности гидрозатвора

Устройство гидрозатвора для группы приборов

Колено трубы с гидрозатвором

Удобное в прочистке устройство

Установка сифона на душевой поддон

Монтаж ревизии на гидрозатвор

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
