Достоинства хлопкового выключателя
Высокотехнологичная начинка аппарата замыкает и размыкает гальванические цепи от произведённого звукового импульса, в том числе хлопка в ладоши. Таким способом управления можно охватить не только все домовые источники света, но и большинство бытовых приборов, которые питаются от электричества: музыкальные центры, климатическую технику, телеаппаратуру, подсветить флорариумы.
Изделие существенно сбережёт время его владельцу, выступая полноценной заменой или дубликатом обычного пульта ДУ/переключателя. Любые электропотребители, которые попадают в радиус действия акустического приёма аппарата, можно использовать с ним в паре.
Транзисторные корпусные изделия

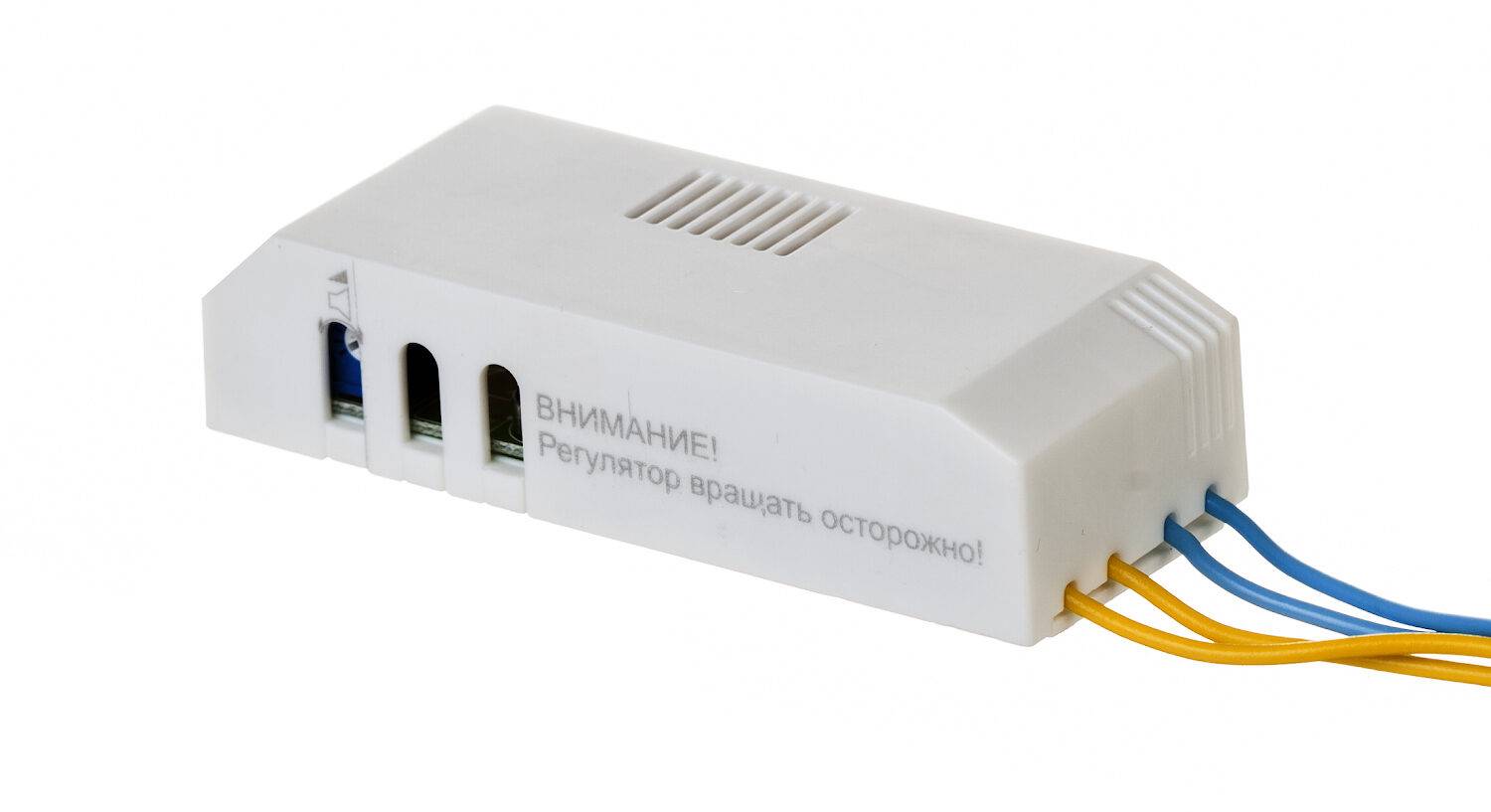

Корпусной хлопковый выключатель света на транзисторах помещён в пластиковую коробку, защищённую от воды и пыли. Выключатели транзисторного типа, заключённые в корпус с успехом устанавливают в сети со слабым источником тока, например, в систему видеонаблюдения.
Габариты корпуса такого изделия не больше коробка для спичек. Однако туда умещается высокотехнологичная начинка, куда входят печатная плата с SMD-компонентами, электронное реле и пьезоэлектрический датчик.
Бескорпусные устройства

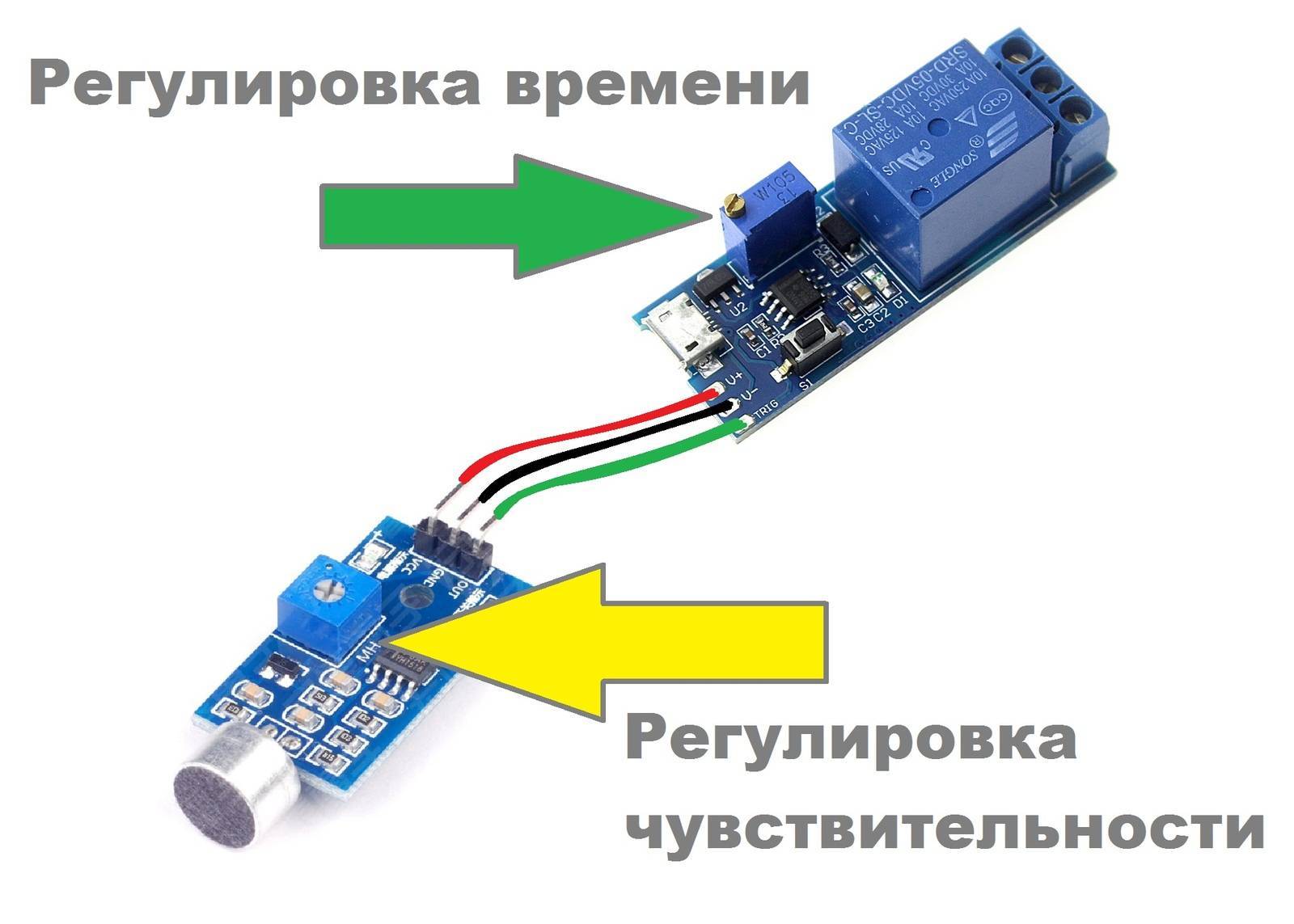

Когда требуется встроить переключатель внутрь домашнего электроприбора, целесообразно использование модели без корпуса.
Печатная плата, где зафиксированы компоненты изделия с акустическим датчиком, закрепляется под корпусом кондиционера либо внутри ножки вентилятора. Такой вид сборки акустического выключателя более компактный и стоит намного дешевле, чем корпусный вариант.
Изделие по типу «вилка-розетка»
Съёмные модели электроустановочного изделия в корпусе из синтетических полимеров могут оснащаться сетевой вилкой и одной-тремя выходными розетками. Предназначены они для напольных или настенных светильников, бытовой техники, музыкальных центров, гаджетов, различных энергопотребляющих устройств. В этом случае акустический выключатель выполняет роль переходника от источника тока от сети 220 В к нагрузке, оснащённого платой, управляющей звуком.
Сложных электромонтажных манипуляций не понадобится. Блок с акустическим датчиком начнёт работать после простейшей пристыковки выключателя по типу «вилка-розетка».
Ничего сложного нет в том, чтобы оснастить стационарные комнатные розетки необходимым количеством выключателей для сопряжения с осветительной и бытовой техникой или группой потребителей, имеющих «двойники», «тройники» на выходе.
Схема работы хлопкового переключателя 220В будет выглядеть так:
- выключатель №1 подключит/отключит розетку от трёх хлопков,
- №2 среагирует от четырёх;
- №3 управляется шестью ударами в ладоши;
- №4 сработает после пяти хлопков.
Акустический модуль, интегрированный в «вилку-розетку» функционирует от хлопков, используя метод селективной фильтрации, которая выделяет характерные звуки среди других шумов.
Производители
Наиболее известные модели, представленные на российском рынке — «Экосвет» и «Claps». Рассмотрим их основные характеристики.
Выключатель «Экосвет»
Устройство «Экосвет» предназначено для работы с лампочками на 220 Вольт.
Основные параметры прибора:
- нагрузка — 300 Ватт;
- разброс звукового сигнала — от 30 до 150 децибел;
- уровень защищенности корпуса — IP30;
- допустимый температурный режим — от 20 градусов ниже нуля до 40 градусов выше нуля;
- стоимость — от 350 рублей.
«Экосвет» фиксируют саморезами за крепежные лапы. Прибор не рекомендуется устанавливать в шумных помещениях. Несмотря на то, что «Экосвет» настроен на хлопки, возможны ложные срабатывания.
На рисунке вверху показана схема подключения прибора. «Экосвет» соединен с обычным выключателем, чтобы предоставить возможность обесточивания схемы и прекращения его работы.
Выключатель «Claps»
Данная модель представляет собой одну из последних разработок, где звуковой сигнал обрабатывается продвинутым микропроцессором. Прибор реагирует только на хлопки, поэтому ложную информацию игнорирует. Обязательное условие для срабатывания — определенный характер передачи звуков, когда хлопки должны идти подряд.
В одной комнате может находиться один или несколько выключателей. Каждый из них будет настроен на заданное количество хлопков. Для этого на плате ставят перемычку в нужную позицию. В результате появляется возможность управления несколькими несвязанными друг с другом приборами, к примеру, кондиционером и светильником, телевизором и магнитофоном. «Claps» компактен (примерно как коробок спичек) и может быть вмонтирован в любое место, в том числе в подрозетник.
Схема подключения и монтаж
Ниже показана схема выключателя света по хлопку. Основываясь на ней, можно подключить данное устройство.
Белые проводники, имеющиеся у прибора, подключают к сети. К черным проводам подключают нагрузку. Чтобы соединить медные проводники, понадобятся клеммы. Черные проводники соединяют с лампочкой светильника. Данные устройства подключаются по параллельной схеме.
Электропитание выключателя осуществляется через одноклавишный выключатель. Если нужно его отключить, понадобится просто нажать на выключатель.
Технические характеристики устройства, работающего по хлопку
Выключатели света, активирующиеся звуками от хлопков, можно найти в продаже или сделать самостоятельно. Рассмотрим прибор «Экосвет-Х-200-Л», выпускаемый белорусской . Он обладает следующими техническими характеристиками:
- мощностью нагрузки — до 300 ватт;
- силой звука — 30–150 децибел;
- напряжением сети — 220 вольт.
Хлопковые выключатели «Экосвет-Х-300-Л» предназначены для включения и выключения освещения по громкому и звонкому звуку
В комплект кроме непосредственно выключателя входит коробка и инструкция по монтажу. Цена данного выключателя в сравнении с аналогичными приборами других изготовителей является вполне демократичной. Выключатель выпускается в защитном корпусе класса IP-30. Работать он может при температуре от -20 оС до +40 оС. Такое устройство сочетается фактически с любыми светильниками: галогенными, люминесцентными, энергосберегающими, LED и стандартными лампами накаливания. Размер устройства — не более спичечного коробка, поэтому его легко разместить в основании любого источника света. Крепится выключатель с помощью двустороннего строительного скотча или саморезов.
Составляющие компоненты звукового выключателя
Смонтировать акустический выключатель можно и самостоятельно. Приведём пример с использованием в микрофонном усилителе транзисторов КТ315 отечественного производства. В финишном каскаде применяется транзисторный ключ большой мощности на биполярном транзисторе КТ818. Если предполагается управление лампами с питанием выше 12 вольт, то в цепи необходимо реле. Если предполагаемые нагрузки меньше данного значения, то реле можно вычеркнуть. Медные провода соединяются при помощи клемм Wago 222, имеющих свои плюсы и минусы.
Медные провода можно соединить при помощи клемм Wago
Плюсы клеммников Wago:
- быстрота, аккуратность и лёгкость соединения проводов;
- электробезопасность;
- отсутствие необходимости использовать специальный инструмент электрика;
- надёжность;
- эстетичность и красота.
Минусы клеммников Wago:
- высокая цена;
- не слишком удобное расположение гнёзда.
Принцип работы
Устройство функционирует за счет установленного в нем микроконтроллера. Контроллер санкционирует включение и выключение света по хлопку. Данный прибор при желании можно использовать для контроля за другими электробытовыми устройствами (кондиционерами, вентиляторами и т. п.).
В составе обычного звукового выключателя света имеется электронный микрофон с предусилителем. Этот компонент усиливает поступающий в устройство звук, что позволяет фиксировать даже самые негромкие хлопки. Деятельность усилителя управляется с помощью транзисторов VT1 и VT2. Схема контролируется парой резисторов R2, а для выравнивания сигнала используются диоды VD1 и VD2.
Звук от хлопка проходит через микрофон, там усиливается и трансформируется электрический импульс. Далее происходит выравнивание звука благодаря работе выпрямляющих диодов. Звук находится под контролем резистора (если уровень громкости звука ниже заданного, резистор не допустит срабатывания прибора). Когда выравнивается сигнал на конденсаторе, возрастает напряжение, открывается транзисторный ключ VT3.
Свет отключается и включается после последовательной зарядки и разрядки конденсаторов. По окончании полного цикла деятельности (по еще одному хлопку) резистор и конденсатор C10 разряжаются за четыре секунды. Это приводит устройство к выключению.
Выключение света по хлопку: польза и преимущества
Высокотехнологичный аппарат замыкает и размыкает электрическую цепь при подаче звукового сигнала, например, хлопка в ладоши. Он способен дистанционно управлять не только светом в доме, но и другими электробытовыми приборами: вентилятором, увлажнителем, музыкальным центром, аппаратурой, подсветкой аквариума.
Это полезное устройство заменяет или дублирует традиционный выключатель/пульт ДУ, экономя время пользователей на совершение действий. Оборудовать акустическими выключателями можно все электропотребители, находящиеся в зоне акустической чувствительности аппарата.
В корпусе на транзисторах
Выключатель в корпусе на транзисторах размещается в пластиковой коробке со степенью защиты от пыли и влаги ≥ IP30.
Благодаря применению печатных плат с SMD-элементной базой,пьезоэлектрического датчика и твердотельного реле, размеры современного акустического выключателя в корпусе на транзисторах не превышают габаритов спичечного коробка.
Транзисторные устройства успешно локализуются в слаботочные сети (сигнализации, видеонаблюдения и т.п.).
Без корпуса
Применение изделия без корпуса оправдано в случае, если пользователь собирается встраивать изделие в корпус какого-то электроприбора. Например, предполагает закрепить печатную плату с компонентами и акустическим датчиком под кожухом кондиционера или в подставке вентилятора. Открытая сборка компактнее и заметно дешевле, чем девайс в корпусе.
Выключатели и светильники «вилка-розетка»
Выключатель типа «вилка-розетка» представляет съемное электроустановочное изделие в пластмассовом корпусе с входной вилкой для включения в сеть. Изделие оснащается 1-3 выходными розетками для подключения торшеров, бра, сложной бытовой техники, аппаратуры, гаджетов и других энергопотребителей. Изделие является переходником на пути следования электрического тока от сети 220 В к нагрузке, оснащенным платой управлением звуком.
Обыкновенная пристыковка выключателя типа «вилка-розетка» позволяет подсоединить модуль с акустическим датчиком без электромонтажных и установочных работ.
Очень просто вставить в стационарные розетки комнаты 1–4 выключателя и настроить на разных потребителей (или группы потребителей для устройств с выходами типа «двойник» или «тройник»). Например, 1-й выключатель будет подключать отключать сетевую розетку от 3 хлопков, 2-й сработает от 4, 3-й среагирует на 5 хлопков, 4-й будет управлять 6-ю хлопками в ладоши.
Встроенный в «вилку-розетку» акустический коммутатор срабатывает от хлопков в ладоши благодаря селективной фильтрации, выделяющей характерные звуки на фоне шумов.
Это интересно: Трубы для электропроводки — ПВХ, ПНД, металлические (стальные, медные, оцинкованные), пластиковые, мягкие и жёсткие
Принцип работы диммерного акустического выключателя
Для диммерного включения электричества применяется оптико-акустический выключатель. Он действует следующим образом:
- Звуковой сигнал (в нашем случае это хлопок) поступает на чувствительную мембрану микрофона. Там звук конвертируется в электрический импульс. При проходе через операционный усилитель мощность импульса увеличивается и осуществляется зарядка конденсатора. При достижении зарядом большей величины, чем на ёмкости, происходит переключение компаратора. Ноль при этом на выходе заменяется импульсом от логического участка.
- Такая цепочка последовательно активируется в выключателе после получения акустического сигнала от микрофона. Затем запускается транзисторный генератор, направляющий электрические импульсы, и открывается симистор. Через него происходит поступление электропитания на источник света.
- Через некоторое время конденсатор теряет уровень напряжения. При этом симистор принимает управляющие электрические сигналы с постоянно увеличивающимся фазовым замедлением, вследствие чего происходит плавное выключение света. При оптимальном подборе номиналов световой источник выключается с паузой до трёх минут.
Для диммерного включения электричества применяется оптико-акустический выключатель
Когда актуален хлопковый выключатель?
Хлопковые переключательные устройства незаменимы для организации освещения и блоков управления электрооборудованием в производственных, складских помещениях, подсобках, подвалах.
Дистанционные акустические выключатели выручат в ситуациях, когда помещение имеет мало освещения от естественного источника или в ситуациях, когда к простой электрофурнитуре на стене проблематично подобраться из-за загромождения мебелью или другими предметами.
Для жилых помещений
Хлопковыми выключателями света оснащаются подвальные помещения в зданиях, кладовки в квартирах, погреба в частных домах, хозяйственные постройки. Незаменимым помощником в быту станет звуковое устройство для человека с ограниченными возможностями: он сможет без услуг родственников управляться с электроприборами и комнатным освещением.
Детям удобно включать и гасить свет в своей комнате. Не придётся вставать на стул, чтобы дотянуться до выключателя, не надо просить родителей.
Организация освещения межэтажных пролётов
На лестничных площадках многоквартирных зданий экономически целесообразно установить акустический модуль, который позволит отключать свет через определённый временной период. С этой целью интегрируется блок в виде таймера.
Акустический выключатель среагирует на громкие звуки, производимые посетителями или жильцами дома. Сигналом к включению света может выступать скрип открывающихся дверей, хлопки в ладоши, шумный разговор или звук шагов.
Можно настроить работу выключателя таким образом, что через 5 минут после начала срабатывания он опять погасит свет. Этого обычно хватает, чтобы сделать звонок в дверь или открыть её ключом. Если пяти минут не хватило, дополнительно можно ударить в ладоши, и выдержка временного интервала обновится.
Использование дистанционных звуковых выключателей освещения не только экономит электричество, но и отвечает санитарно-гигиеническим требованиям: до клавиш в общественном месте дотрагиваться руками не придётся.
Применение хлопкового выключателя
Акустический (или хлопковый) выключатель создан для управления электричеством в различных помещениях дистанционно, то есть не прикасаясь непосредственно к тумблеру. Данное приспособление действует по хлопку в ладоши. Помимо источников освещения акустический регулятор может активировать катушки контакторов, преобразователи тока, климатические системы и иное электрическое и электронное оборудование — главное, чтобы хватало мощности.
Акустические выключатели в жилых помещениях
Звуковые выключатели оптимально подходят для сравнительно тихих помещений в доме: спален, библиотек, кабинетов, кладовых, погребов. Установка подобного устройства в спальне позволит вам не вставать с кровати для выключения света после того, как вы почитаете на ночь любимую книгу и удобно устроитесь под одеялом. Чтобы комната погрузилась в уютный, обволакивающий мрак, нужно просто похлопать в ладоши.
Установка хлопкового выключателя в спальне позволяет не вставать с кровати для выключения света
Монтировать подобные приборы в шумных местах и помещениях нецелесообразно, поскольку посторонние звуки будут регулярно провоцировать несанкционированную активацию устройства. В связи с этим звуковой выключатель не подходит для офисных и рабочих помещений, для кухонь, столовых и гостиных.
Хлопковый выключатель очень пригодится в быту людям, передвигающимся на инвалидной коляске, также он будет полезен детям. Как правило, в целях безопасности в детских комнатах электроустройства располагают на высоте 1,7 м. Для того чтобы самостоятельно включить или выключить свет, ребёнку приходится вставать на табуретку, а это также небезопасно: малыш может потерять равновесие и упасть. Если вы установите хлопковый выключатель, ребёнок не будет каждый раз к вам обращаться с просьбой включить или погасить свет. Он просто хлопнет в ладоши и от этого свет зажжётся или погаснет.
Освещение межэтажного пространства
При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами. Для этого он должен быть снабжён фотореле. Восприимчивость датчика движения контролируется делителем напряжения с резистором, создающим фотодиод. Если использование датчика движения не принципиально, его можно отключить. Для этого необходимо выставить резистор на самое низкое значение.
При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами
При освещении межэтажного пространства можно использовать микросхему К176ЛА7. При её применении автомат активации электричества не дребезжит на верхних и нижних показателях. С помощью электретного микрофона принимается акустическая волна и трансформируется в электрический импульс. Затем за счёт применения трехэлектродных транзисторов импульс принимают логические участки микрочипа, производящие сигнал продолжительностью до 10 секунд. В эти 10 секунд лампа находится в активированном, т. е. включённом состоянии. Чтобы её отключить на светлое время суток, нужно подать сигнал с выхода элемента.
Применение
Выключатель света по хлопку включается и отключается в результате реакции на издаваемый шум. Алгоритм работы таков: первый хлопок — включение, второй — выключение.
Устройства подобного типа рекомендуется ставить только в нешумных помещениях. К помещениям такого типа относят спальни, кладовки, подсобные комнаты, подвалы. Нерационально устанавливать хлопковые устройства в помещениях, где бывает множество людей (офисы, гостиные, производственные территории), так как посторонние шумы приводят к ложным реакциям устройств.
Многие путают хлопковые и акустические устройства. Акустический выключатель срабатывает на любой шум, а хлопковый — только на хлопки.
Принцип действия
Микрофон с акустическим датчиком выполнит роль преобразователя звуковых колебаний в электрический импульс, который модулируется, когда проходит сквозь усилитель ЗЧ. На базу транзисторного ключа со встроенной обмоткой реле подаётся напряжение.
При превышении порога звукового сигнала ключ срабатывает. После этого реле замкнёт контакты электропитания, ведущие к электроприёмнику. Повторный звуковой импульс заставит устройство отключить подачу электричества в электроприбор.
Стандартные характеристики
Для жилых объектов используются хлопковые выключатели с типовыми техническими характеристиками:
- габариты 40х40х15 –86х86 х26 мм;
- масса 30-60 г. (нетто);
- мощность электрического тока 200–1100 Вт;
- сетевое напряжение 220 В;
- максимальная токовая нагрузка 5A;
- степень защиты корпуса IP30 – IP34;
- диапазон настроек звуковой чувствительности 20…150 дБ;
- допустимый температурный диапазон 0℃ … +40℃;
- максимальный процент относительной влажности 60;
- гарантийный срок на изделия составляет 1-2 года.
Составляющие элементы устройства
Печатная плата простого выключателя, работающего от звукового сигнала содержит набор деталей:
- резисторы и конденсаторы; микрофон;
- диоды и транзисторы;
- электрический преобразователь переменного тока в пульсирующий;
- двухпозиционный релейный (переключающий) элемент.
Плата с деталями зафиксирована в прочном пластмассовом корпусе с помощью надёжных защёлок.
Разница между выключателями хлопкового и звукового (голосового) типа
Выключатели с возможностью голосового управления технологически несколько сложнее, чем устройства «хлопкового» типа. Декодером команд в них выступают фильтры высоких и низких частот. Они способны распознать последовательный набор звуков по длительности и частоте, отделяя их от акустических помех.
Применение хлопкового выключателя
Хлопковый выключатель позволяет проводить включение света по хлопку. Для того чтобы отключить это устройство вам также необходимо хлопнуть в ладоши. Это устройство имеет достаточно простой алгоритм работы. После первого хлопка вы включите устройство, а после второго оно будет выключено.
Выключатели по хлопку необходимо устанавливать в тихих помещениях. К этим помещениям можно отнести:
- Спальню.
- Кладовую.
- Подсобку.
- Подвал.
Их не рекомендуется устанавливать в помещениях, где постоянно собирается много людей. Лишние шумы могут повлиять на качество его работы. К этим помещениям можно отнести офисы, мастерские и производительные площадки.
Чаще всего хлопковый выключатель устанавливают в спальне. Если вы будете лежать в постели, то больше не потребуется вставать с постели. Включить светильник по хлопку можно с помощью этого устройства.
При его установке не следует путать это устройство с акустическим выключателем. Акустические устройства будут срабатывать на шум, а хлопковый выключатель только на хлопок. В первую очередь это устройство будет полезно детям. Раньше выключатели устанавливали высоко и дети не могли до них дотянуться. Теперь ребенок может включить свет по хлопку.
Как устанавливать
Вместо выключателя
При монтаже подобного типа выключателей в первую очередь необходимо сосредоточиться на установке силового блока. Его установка возможна двумя способами:
- вместо обычного выключателя;
- непосредственно перед осветительным прибором, который будет включаться/выключаться с его помощью. Очень часто такие устройства комбинируют с люстрами.
В тандеме с люстрой
Установка радиовыключателя в общей схеме предполагает проведение следующих манипуляций:
Подключение прибора
- в первую очередь следует убедиться в том, что подключаемая нагрузка по своей мощности не превышает допустимый параметр коммутируемой мощности для силового блока;
- отключаем в помещении сетевое электропитание;
- производим установку прибора по аналогии с подключением стандартного выключателя. Фазу сети подключаем к фазовой клемме (L) на силовом блоке, а нейтральный провод — к нейтральной (N) клемме силового блока;
- затем подключаем нагрузку к клеммам (выходным) силового блока (OUT).
После этого следует включить электропитание в помещении и активировать режим. Он включается простым нажатием кнопки. Затем, когда светодиод замигал, с пульта управления подаем на него сигнал для запоминания его адреса на приемнике выключателя. Осталось только настроить прибор по тем критериям, которые входят в его функциональные обязанности. Чем сложнее и дороже будет выключатель, тем больше возможностей по управлению уровня освещенности в помещении вы получаете.
Производители
Наиболее известные модели, представленные на российском рынке — «Экосвет» и «Claps». Рассмотрим их основные характеристики.
Выключатель «Сlaps»
Одной из новейших разработок является модель хлопкового выключателя «Сlaps». В этом устройстве звук обрабатывается при помощи микропроцессора, ни на какие посторонние шумы он не реагирует, но настраивается на несколько хлопков подряд (это самое главное условие работы).
В одном помещении допустимо установить несколько таких выключателей, каждый из них будет реагировать на определённое число хлопков, и включать соответственно свет, увлажнитель воздуха, вентилятор, телевизор либо музыкальный центр. Под эту модель выключателя приспосабливают любые бытовые приборы, имеющие электрический шнур.
Возможно, кому-то хлопковый выключатель покажется игрушкой или абсолютно ненужным устройством. Другие наоборот горят идеей создать свой «умный дом», чтобы свет и электроприборы включались и начинали работать по команде или хлопку. Устраивайте свою жизнь так, как хочется именно вам, но при этом сделайте её максимально комфортной.
Выключатель «Экосвет»
Устройство «Экосвет» предназначено для работы с лампочками на 220 Вольт.
Основные параметры прибора:
- нагрузка — 300 Ватт;
- разброс звукового сигнала — от 30 до 150 децибел;
- уровень защищенности корпуса — IP30;
- допустимый температурный режим — от 20 градусов ниже нуля до 40 градусов выше нуля;
- стоимость — от 350 рублей.
«Экосвет» фиксируют саморезами за крепежные лапы. Прибор не рекомендуется устанавливать в шумных помещениях. Несмотря на то, что «Экосвет» настроен на хлопки, возможны ложные срабатывания.
На рисунке вверху показана схема подключения прибора. «Экосвет» соединен с обычным выключателем, чтобы предоставить возможность обесточивания схемы и прекращения его работы.
Как подключить?
Рассматриваемый хлопковый выключатель «Экосвет-Х-300-Л» состоит из блока, в котором смонтирована вся схема, и двух пар проводов – белых и чёрных. Белые нужно подключать в электрическую сеть 220 В, чёрные проводки подсоединяются к осветительной нагрузке.
На светильник из распределительной коробки поступают ноль (напрямую) и фаза (через обыкновенный бытовой выключатель). Эти две жилы соединяются с белыми проводками. Можно это сделать старым дедовским методом скрутки, но лучше всё-таки использовать специальные самозажимные клеммы.
Чёрные провода подсоединяются к самому патрону лампы. То есть, при обычной схеме, у вас из питающей сети фаза и ноль приходили бы сразу на патрон лампы, а так вы ещё дополнительно вставили в эту цепь хлопковый (или акустический) выключатель света.
Сам блок нужно закрепить на корпусе осветительного прибора. На блоке имеется регулятор чувствительности, с помощью него можно задать нужный уровень хлопка. Целесообразнее всего задавать, так называемый, средний уровень, чтобы и не слишком лёгкий, иначе выключатель начнёт срабатывать при малейшем похлопывании, и не очень сильный, чтобы ладони себе не отбить.
Питается хлопковый выключатель через обычный клавишный аппарат, установленный на стене. Если понадобится вывести из схемы модное звуковое устройство, достаточно будет отключить клавишный выключатель.
Осталось только экспериментально проверить результаты своего труда. При правильной работе «Экосвет-Х-300-Л» будет реагировать лишь на хлопки ладонями. Постучите молотком, приблизьте к светильнику работающий пылесос, поколотите ложкой в кружке, включите перфоратор, подразните сигналом мобильного телефона. Не знаем, что покажут ваши эксперименты, но бывали случаи, когда хлопковые выключатели срабатывали на звук работающего перфоратора или звонкий стук металлической ложки по кружке. Это лишнее подтверждение тому, что в мире мало существует идеальных вещей, любое устройство, особенно в электротехнике, имеет наряду с достоинствами и ряд недостатков (пусть даже совсем несущественных).
Виды звуковых выключателей
Акустические выключатели могут реагировать на голосовые команды и хлопки
Существуют следующие типы акустических выключателей:
- Приборы, реагирующие на хлопок. Заранее программируется, при каком количестве хлопков будет выполняться та или иная команда.
- Приборы, реагирующие на голос или заранее поставленную команду.
- Комбинированные устройства (например, светоакустический выключатель). В них могут устанавливаться звуковые, световые датчики или сенсоры движения. Это наиболее технологичные устройства, у которых риск ложного срабатывания максимально снижен.
- Устройства для слаботочных систем. Используются для подключения видеокамеры или передачи команды охране.
Акустические выключатели стали популярными благодаря удобству применения. Они полезны для пожилых людей, лежачих больных и маленьких детей. Приборы такого класса уже активно используются в системе «Умный дом».
Как действует акустический выключатель
Микрофон или акустический датчик преобразует звуковые колебания в электрический сигнал. После усилителя звуковой частоты ЗЧ сигнал детектируется, постоянное напряжение подается на базу транзисторного ключа, в нагрузку которого включена обмотка реле. После превышения порогового уровня на базе ключ срабатывает, и реле замыкает контакты питания 220 В электроприемника. При повторной звуковой команде схема автоматически отключается и прекращается протекание тока в светильнике или электроприборе.
Технические характеристики
Типовые технические характеристики акустического устройства с эксплуатацией в жилом объекте:
- вес нетто (без упаковки) 30 – 60 г;
- габаритные размеры 40*40*15 –86 *86 *26 мм;
- напряжение бытовой сети 220 В;
- максимальный ток нагрузки 5A;
- мощность нагрузки200–1100Вт;
- регулировка звуковой чувствительности 20 –150 дБ;
- класс защиты корпуса IP30 – IP34;
- относительная влажность от 20% до 60%;
- температура эксплуатации от 0°С до +40°С;
- срок гарантии изделий 12–24 месяца.
Составляющие детали
Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:
- транзисторов и диодов;
- диодного моста и стабилитрона;
- микросхем триггера и компаратора;
- резисторов и конденсаторов;
- микрофона и реле.
Плата помещается в крепкий пластиковый корпус защелками.
Отличия между хлопковым и звуковым (голосовым) выключателем
Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.
Применение хлопкового выключателя
Акустический (или хлопковый) выключатель создан для управления электричеством в различных помещениях дистанционно, то есть не прикасаясь непосредственно к тумблеру. Данное приспособление действует по хлопку в ладоши. Помимо источников освещения акустический регулятор может активировать катушки контакторов, преобразователи тока, климатические системы и иное электрическое и электронное оборудование — главное, чтобы хватало мощности.
Акустические выключатели в жилых помещениях
Звуковые выключатели оптимально подходят для сравнительно тихих помещений в доме: спален, библиотек, кабинетов, кладовых, погребов. Установка подобного устройства в спальне позволит вам не вставать с кровати для выключения света после того, как вы почитаете на ночь любимую книгу и удобно устроитесь под одеялом. Чтобы комната погрузилась в уютный, обволакивающий мрак, нужно просто похлопать в ладоши.
Установка хлопкового выключателя в спальне позволяет не вставать с кровати для выключения света
Монтировать подобные приборы в шумных местах и помещениях нецелесообразно, поскольку посторонние звуки будут регулярно провоцировать несанкционированную активацию устройства. В связи с этим звуковой выключатель не подходит для офисных и рабочих помещений, для кухонь, столовых и гостиных.
Хлопковый выключатель очень пригодится в быту людям, передвигающимся на инвалидной коляске, также он будет полезен детям. Как правило, в целях безопасности в детских комнатах электроустройства располагают на высоте 1,7 м. Для того чтобы самостоятельно включить или выключить свет, ребёнку приходится вставать на табуретку, а это также небезопасно: малыш может потерять равновесие и упасть. Если вы установите хлопковый выключатель, ребёнок не будет каждый раз к вам обращаться с просьбой включить или погасить свет. Он просто хлопнет в ладоши и от этого свет зажжётся или погаснет.
Освещение межэтажного пространства
При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами. Для этого он должен быть снабжён фотореле. Восприимчивость датчика движения контролируется делителем напряжения с резистором, создающим фотодиод. Если использование датчика движения не принципиально, его можно отключить. Для этого необходимо выставить резистор на самое низкое значение.
При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами
При освещении межэтажного пространства можно использовать микросхему К176ЛА7. При её применении автомат активации электричества не дребезжит на верхних и нижних показателях. С помощью электретного микрофона принимается акустическая волна и трансформируется в электрический импульс. Затем за счёт применения трехэлектродных транзисторов импульс принимают логические участки микрочипа, производящие сигнал продолжительностью до 10 секунд. В эти 10 секунд лампа находится в активированном, т. е. включённом состоянии. Чтобы её отключить на светлое время суток, нужно подать сигнал с выхода элемента.
