Монтаж распаечной коробки для наружной и скрытой проводки

Виды распред коробок

По материалу корпуса коробки делятся на:

1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

   Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.

2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее.

   Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест – это оптимальный вариант использования принципа многоточечного управления.

Устройство распределительной коробки

Клеммная распределительная коробка

По своему назначению корпус прибора должен иметь небольшой вес и размеры, а также обеспечивать качественную изоляцию соединительных мест проводки. Распределительные коробки могут иметь прямоугольный, квадратный или округлый корпус, в котором есть отверстия для прокладки электрических цепей.

Приборы, предназначенные для внешней установки, обладают следующими видами крепления к стене:

• Могут устанавливаться на специальных натяжных линиях, а также оснащаться специальными крепежами на тросе.
• Корпус оснащен внутренними отверстиями для надежной фиксации.
• Наличие внешних отверстий.

Распределительные устройства также делятся по материалу изготовления и габаритам. Специалисты рекомендуют отдавать предпочтение пластмассовым корпусам.

Насколько рационально отказываться от применения распаечных коробок?

Сколько стоят распаечные коробки? Цена стандартного пластикового приспособления универсального назначения стартует от 10-15 рублей. Несколько дороже обходятся карболитовые и керамические изделия. Существенно снизить стоимость позволяет закупка распредкоробок малым оптом.

Как видно, нежелание приобретать распредкоробки приводит к серьезным трудозатратам и вызывает еще большие расходы. Хотя все же существуют аргументы против применения распаечных приспособлений. Так, некоторые мастера считают прокладку отдельных проводов методом штробирования стен более безопасным способом, поскольку здесь исключается соединение электрических проводников в многочисленных точках по всему дому.

Без сомнений, подобное мнение имеет право на существование. Однако применение правильного, профессионального подхода к выполнению монтажных работ полностью исключает вероятность возникновения коротких замыканий в местах узловых соединений и позволяет избежать случаев возгорания.

Требования к установке распределительных коробок

Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.

• Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
• Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
• Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
• Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.
• Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
• Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
• В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Подрозетники с боковыми стыковочными узлами позволяют быстро и просто осуществить монтаж сразу двух и более розеток.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

При повороте винта происходит подъем или опускание лапки. Вращение по часовой стрелке приближает прижимной элемент к стене, и закрепляет стакан в гипсокартоне.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком — пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Такой тип установки пластиковых накладок может применяться только на разборных плинтусах из пластика.

Наружные подрозетники имеют две модификации — конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

В целях безопасности и предупреждения возгорания, при монтаже электропроводки в деревянных домах необходимо использовать металлические подрозетники.

Что такое установочная коробка

Установочная коробка или подрозетник — это специальное изделие, с помощью которого осуществляется монтаж электрических розеток и выключателей и их надежная фиксация в пустотелой конструкции из ГКЛ.

Подрозетник для гипсокартона внешне не отличается от аналогичных изделий для бетонных или кирпичных стен. Размеры всех изделий такого типа стандартные, элементы фиксации практически одинаковые. Однако установочная коробка для гипсокартона имеет одну отличительную особенность: изделие оснащено двумя дополнительными винтами для фиксации в гипсокартонной стене. Длина винтов определяется глубиной подрозетника. На концах винтов имеются металлические лапки, для их первоначального положения на корпусе коробки сделаны специальные углубления, поэтому установка подрозетника в монтажное отверстие проходит без проблем. В процессе закручивания винта происходит поворот лапки на 90 0 , и она начинает наворачиваться на винт. В результате движения лапка плотно прижимает корпус коробки к гипсокартонной стене.

Принцип действия распаячной коробки

Выполняется соединение жил кабелей внутри распаечного бокса. С другой стороны, многочисленные розетки, выключатели, диммеры, регуляторы теплых полов и прочие электроустановочные изделия тоже крайне редко могут устанавливаться просто на стену без всяких приспособлений.

Для изделий в рамках открытой электропроводки требуются специальные изолирующие ровные подкладки из листа фанеры или самозатухающего пластика в зависимости от того, выполнены стены из несгораемого материала или нет. А при монтаже скрытой проводки обязательно использование установочных коробок, позволяющих легко встроить в стену розетку, выключатель или любое другое изделие.

Для чего необходима коробка

Распаячные щитки необходимы при ремонте или замене всей проводки. В основном их устанавливают на лестничной площадке или при входе в квартиру, иногда при входе в каждую комнату.

В зависимости от метода монтажа выбирается тип распаячного бокса. Цена может варьироваться от 100 до 1000 руб.*

Важно! Места большого скопления проводов, скрутки и прочее считаются самыми опасными и быстро возгораемыми. Поэтому при монтаже необходимо соблюдать меры безопасности

Только правила безопасности и коробка помогут не допустить распространение огня по всей проводке. Опытные мастера советуют не экономить на таком изделии.

Вам это будет интересно Таблица сечения проводов и нагрузки

Конструкция распаячной коробки

Распаечная коробка, она же распределительная коробка, является местом нахождения и защиты соединений электрических проводов и кабелей.

После монтажа розетки в подрозетник к ней необходимо подключить электропитание. Поскольку проведение отдельного кабеля от распределительного щитка до каждого потребителя нецелесообразно, выполняют коммутацию от магистрального провода, подведенного до распаечного щитка. Именно в нем соединяются электрические провода, идущие к различным потребителям. Такой способ является аккуратным и безопасным.

Устанавливаться распаечные коробки должны в легкодоступных местах для удобства сервисного обслуживания. Количество распаечных коробок в одном помещении не регламентировано, но нужно учитывать эстетические характеристики и целесообразность. Место расположения, как правило, под потолком.

Важно! Во влажных помещениях (душевые, ванные комнаты) распаечные коробки размещаются на наружной стене, а не внутри

Распаечные боксы могут быть как наружные, так и внутренние и так же, как и подрозетники, под кирпич/гипсокартон.

Сфера применения

Чаще всего распаячные коробки устанавливают на лестничной клетке, в жилых помещениях, а также на производственных участках. Такие устройства помогают обезопасить жизнь жильцов и стоят дешевле, чем установка розетки к каждому прибору. На производстве обычно устанавливают специальные щитки для больших цехов.

Варианты маскировки

С проводами надо обязательно что-то делать — с этим согласны все дизайнеры интерьеров. Давно прошли те времена, когда проводам позволялось непринужденно висеть и лежать там и тут, подобно лианам в джунглях.

Существует два принципиально разных подхода к решению проблемы раз и навсегда. Первый предлагает прятать провода, второй — обыгрывать их каким-либо способом.

Модернизация рабочего стола Источник roomester.ru

Капитальные меры

Если стена кирпичная или бетонная, разводка кабельных сетей планируется на этапе подготовки к ремонту. Такой предусмотрительный подход дает возможность спрятать кабели непосредственно в стены, и вопрос, как красиво спрятать провода от телевизора на стене, отпадет сам собой.

Конструктивные особенности

На дне подрозетника должны укладываться петли запаса одного заземляющего и двух силовых проводников. Это необходимо на случай проведения ремонта, замены электропроводки и других электромонтажных операций. Из-за недостаточной длины провода придется удлинять путем скручивания, пайки или сварки. Каждый из этих способов может привести к изменению характеристик токоведущих компонентов в местах соединения.

Размещать петли на дне подрозетника следует таким образом, чтобы отрезки кабелей, защищенные от изоляции, не соприкасались. Образование резких заломов и перегибов крайне нежелательно. Рекомендуемый запас проводов составляет 20 см.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

Где монтируют распаячные коробки

Итак:

• Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
• Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
• С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

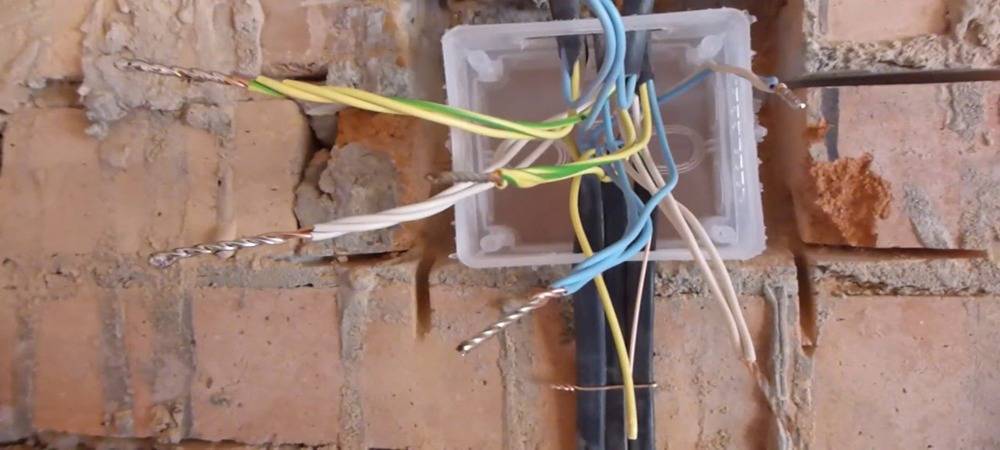

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

• Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
• После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

В соединительной коробке следует обеспечить запас провода

Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Установка распаечных коробок

Как я упоминал выше, распаечные коробки будут наружными и устанавливаться на чердаке. Это существенно упрощает задачу монтажа. Коробка ставится на любом ответвлении от линии. Будь это розетка, лампочка или вентилятор в ванной комнате. Для примера возьмём дом с двумя комнатами, в каждой из которых одна лампочка, один выключатель и одна розетка. Ущербный дом получился, но этого хватит чтобы понять суть.

Для этого нам понадобится установить всего три распаечных коробки. В одной будет ответвление для розетки, в другой ответвление на лампочку и выключатель, при этом линия будет иметь продолжение во вторую комнату, а третья будет такая же, как и вторая, но тупиковая. Чуть ниже я приведу пример всех трёх.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

• Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
• Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Технология монтажа

Установка распачных коробок производится по следующей схеме:

• Создание сети штраб, предназначенных для прокладывания кабелей от электроустановочных изделий.
• Линии к выключателям и розеткам прокладываются строго вертикально, а горизонтальные можно размещать в нишах, образованных плитами перекрытий или стеной.
• Закрепление распаечной коробки в подготовленном отверстии при помощи дюбелей или саморезов и ее фиксация гипсом или алебастром (по аналогии с монтажом подрозетников скрытым способом).
• Выполнение коммутации и соединение проводов с использование клемм или путем запаивания.
• Изолированные кабели аккуратно укладываются и закрываются, при этом следует предусмотреть возможность беспрепятственного доступа.

Сверление в гипсокартоне

Для сверления бетонного основания подойдет болгарка. Но быстрее процесс пойдет, если использовать перфоратор, оснащенный коронкой с алмазными вставками.

В центр намеченного круга необходимо забурить сверло коронки, направив тело в нужное направление. Глубину бурения вычисляют, прибавляя к высоте подрозетника 1-1,5 см для укладки сцепляющей смеси.

Работая с гипсокартонными панелями, провода заводят заранее. В том месте, где будет монтироваться подрозетник делают запас кабеля. Снаружи положение отмечают удобным способом — карандашом или вкрученным саморезом.

Сверление производят шуруповертом или дрелью, заправленными корончатым сверлом по дереву. После чего находят проводку, которая должна находиться за лункой. Важный момент — вставлять кабели в стакан подрозетника необходимо до его установки.

Предлагаем ознакомиться Как правильно установить печной котел

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Выводы

При анализе всех рассмотренных в данном обзоре вариантов установки проходных устройств можно отметить следующее:

• Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
• Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
• Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
• При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критиче ошибок.
• Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.
