Выбираем инфракрасный (ИК) светодиодный прожектор для видеонаблюдения

Основные характеристики

Рассмотрим технические характеристики ИК-подсветки:

• длина волны (λ),
• тип излучателя,
• рефлектор (отражатель),
• выходная мощность,
• угол излучения,
• рабочая дальность,
• режимы,
• питание,
• время работы,
• рабочая температура,
• крепление,
• габариты,
• материал,
• цвет,
• вес.

На рис. 4 показаны основные детали камеры видеонаблюдения с внутренней инфракрасной подсветкой.

Рис. 4. Видеокамера для видеонаблюдения с ИК-подсветкой

Для надёжной работы задан начальный диапазон частоты инфракрасного спектра, то есть после частоты красного цвета. Чёткой границы нет. Выбрано 4 диапазона:

• 730–750 нм,
• 830–850 нм,
• 870–880 нм,
• 930–950 нм.

В качестве источника излучения применяются ИК-светодиоды и лазерные инфракрасные диоды. Светодиоды излучают спектр частот, то есть создают мягкое излучение, а лазерные дают более жёсткое излучение. Выпускаются лазерные излучатели с внутренней оптической системой. Такие излучатели формируют узкий луч.

Рефлектор предназначен для образования светового пучка. Геометрический размер его представляет собой равнобедренный треугольник с вершиной у источника света. Угол раскрыва определяется на уровне 0,5 по оси. Средний угол раскрыва составляет 40–80 градусов (угловых)

Важно понимать, что с увеличением угла расхождения лучей расстояние подсветки уменьшается, а мощность прожектора в основном определяет не дальность, а площадь освещения. На рис. 5 показаны внешние подсветки разного вида

В дорогих моделях есть подстройка светового пятна. Рефлектор может быть как металлическим, так и пластмассовым и соответствовать требуемой жаропрочности. Инфракрасные диоды при работе нагреваются. Чем больше их мощность, тем больше нагрев. Поверхность рефлектора бывает текстурированная или гладкая. Спереди от рефлектора находится линза, которая защищает рефлектор и инфракрасный диод от окружающей среды. Изготавливается из стекла или пластмассы.

Мощность излучателей используется от милливатт до десятков ватт.

В пункте «режим» указаны возможные варианты работы. Например, в подсветке типа «хамелеон» возможны варианты:

• строб;
• маячок;
• SOS;
• регулировка излучения: высокое, среднее, низкое, минимальное;
• дистанционное управление.

Для крепления ИК-фонарика к приборам ночного видения используют разнообразные типы приспособлений. Самые распространённые из них — рельсовые планки Weaver и Picatinny, переходники для штативного гнезда с резьбой ¼, стринги для шлема или головы, универсальное крепление под стрелковое оружие. Разница между планками будет в ширине прорези. У планки Вивера = 0,180″, а у Пикатинни = 0,206″, а между центрами – 0,394″ и глубина — 0,118″.

К корпусу предъявляются жёсткие требования. Он должен быть лёгким, ударопрочным, водонепроницаемым. Выдерживать отдачу ружья. В основном выполняется из анодированного высококачественного алюминиевого сплава, так как он работает в жёстких погодных условиях.

Преимущества и недостатки

К достоинствам можно отнести:

• ИК-излучение безопасно для человека и окружающей среды.
• Обеспечивает незаметное освещение охраняемого объекта.
• Использование внешней подсветки улучшает качество изображения. Её можно располагать в любом удобном месте. Решает проблемы встроенной подсветки. Можно подбирать правильный угол освещения, выбирать прибор по мощности, дальности действия и площади покрытия.

К недостаткам относится изображение, которое получается чёрно-белым на цветной камере. Гладкие объекты (поверхность озёр или рек, стеклянные окна, кафель или глянцевая краска, снег, яркость заднего плана) отражают ИК-лучи и создают засвеченные пятна на изображении. Затрудняют видеоизображение также пыль, дождь, туман, летающие насекомые.

Как сделать ИК подсветку для видеонаблюдения своими руками

Существует множество
способов создания прожектора для ИК-подсветки своими руками. Рассмотрим две
наиболее популярные и простые в изготовлении схемы.

Предложенное ниже
изображение цепочки ИК-подсветки линейной структуры в основе имеет интегральный
автоматический таймер NE555. Для его сборки потребуется:

1. Элемент NE555.
2. Инфракрасные светодиоды с номиналом, соответствующим источнику питания.
3. Резисторы, транзисторы и прочие радиокомпоненты (согласно схеме, приведенной ниже).
4. Паяльная плата.
5. Набор инструментов для пайки.

Все элементы
соединяются последовательно согласно рассматриваемой схеме. При этом сначала на
матрицу устанавливаются крупные элементы, затем мелкие. Сами ИК-светодиоды
можно разместить в корпусе старого фонаря или прожектора. Собранное устройство
после подключения работает в соответствии со следующим алгоритмом:

1. NE555 в
   автоматически определенном ритме генерирует импульсы.
2. Его несущая
   частота задается цепочкой резисторов, один из которых имеет переменный
   характер.
3. Далее передача
   мощности осуществляется на диоды посредством транзисторного ключа.
4. Чтобы ограничить
   нагрузочный ток к каждому диоду в пару подключен резистор.

Для настройки работы ИК-подсветки необходимо изменять сопротивление переменного резистора – это позволит подобрать такую частоту, чтобы изображение, образуемое видеокамерой, не мерцало.

Еще один более простой
способ – взять в качестве основы матрицу стандартного светодиодного прожектора
и вместо установленных лед-элементов впаять инфракрасные – типа TSAL5100.
Естественно, при этом нужно проконтролировать, чтобы номинал монтируемых
кристаллов соответствовал электросхеме устройства.

Виды ИК прожекторов

Также при выборе стоит учитывать такой немаловажный момент, как различие ИК прожекторов по дальности возможного излучения. По этому параметру данные приборы подразделяются на 3 группы:

1. Ближние;
2. Средние;
3. Дальние.

Ближние прожекторы способны обеспечивать освещение на расстояние от 1,5 до 10 метров. Обычно подобные приборы используются для обеспечения ночного освещения в банках, офисах, больницах, кассах и многих других местах, где ночное видеонаблюдение действительно необходимо без применения обычных источников света.

Средние прожекторы инфракрасной подсветки обычно используются для обеспечения ночного видеонаблюдения на больших открытых территориях, когда необходимо осветить все пространство участка. Подобные приборы способны обеспечивать освещение с дальностью до 60 м, и широким углом обзора 120-160°.

ПИК-12, Инфракрасный прожектор увеличенной дальности

Дальнобойные инфракрасные прожекторы, как правило, обеспечивают узконаправленный пучок света, способный концентрироваться на удаленном объекте до 300 м. Угол обзора у них соответствующий – от 20 до 60°. Прожекторы с увеличенной дальностью используются в клубах, театрах, кинотеатрах, где применение обычных источников света для обеспечения условий видеонаблюдения было бы неприемлемым. Также ИК прожекторы большой дальности используются на дорогах для видеофиксации ситуации на дорогах, не ослепляя при этом водителей, и не создавая аварийных ситуаций.

Критерии выбора освещения

При выборе прибора освещения, прежде всего, возникает вопрос какой тип подходит под необходимые критерии: белый или инфракрасный. Проектор с белым освещением применяется с видеокамерами в цветном и черно-белом отображении. При этом подсветку необходимо производить постоянно при условии плохой видимости.

ИК-прожектор можно использовать только с применением черно-белой видеокамеры. Вполне естественно, что инфракрасные прожекторы применяются в условиях недостаточной освещенности. Они условно делятся на группы ближней, средней и дальней дистанции. Допустим, ели необходимо подсветить комнату, офис, гараж или другую небольшую территорию, то логично использовать прожектор ближней дистанции с подсветкой до 10 метров.

Средней дальности прожекторы освещают от 25 до 100 метров территории. Это могут быть небольшие склады, технические помещения и т.д. Видеонаблюдение за крупными объектами возможно с прожекторами дальней дистанции от 100 до 800 метров.

Кроме того, существует необходимость подсветки в местах со специфическими условиями, таких как ночные клубы, театры, кинотеатры. Здесь применение инфракрасного освещения просто необходимо.

Погодные условия, впрочем, как и для других видов освещения, также влияют на качество наблюдения. Дождь, снегопад или туман затрудняет работу прожектора. Таким образом, выбор типа инфракрасного прожектора напрямую зависит от технических характеристик освещаемого объекта или территории.

Безопасность инфракрасного излучения

Существует мнение, что инфракрасное излучение неблагоприятно воздействует на здоровье человека. Однако это излучение не опасно для зрения ввиду низкой мощности. Но вместе с тем, смотреть в упор в мощный включенный прожектор не рекомендуется, так как адаптационные рефлексы зрачка глаза не срабатывают из-за невидимости излучения. На сегодняшний день инфракрасное излучение активно используется не только в виде освещения, но и в качестве системы отопления.

Сравнение характеристик различных ИК подсветок

Поэтому экологичность и безопасность этого продукта не вызывает сомнений. Таким образом, ИК-прожектор на сегодняшний день является лучшим предложением на рынке освещения видеонаблюдения. Благодаря своим уникальным свойствам, инфракрасное излучение позволяет широко применять его в освещении территорий различной дальности. ИК-прожектор экономит потребление электроэнергии, достаточно долго служит, обладает устойчивостью к атмосферным перепадам, безопасен для здоровья.

Вместе тем, имеет большую область применения, начиная от мелких объектов и заканчивая большими территориями различных предприятий. Этот продукт в значительной мере помогает улучшить качество ведения наблюдения охраняемых объектов. Он по праву пользуется заслуженной репутацией у потребителя.

Преимущества использования ИК прожекторов

Кроме уже упомянутой возможности расширения площади ночной съемки, отдельно стоящие ИК прожектора позволяют:

1. незначительно увеличить потребление существующей системы или оптимизировать показатели разрабатываемой;
2. снизить общие расходы на оборудование;
3. минимизировать вмешательство в существующие сети подвода энергии;
4. обеспечить качественную и равномерную засветку большой площади;
5. улучшить детализацию наблюдаемых объектов на большом расстоянии;
6. увеличить максимальную дальность детектирования движения.

Среднестатистический индивидуум, желающий получить дешевое и надежное решение для ночного видеонаблюдения — может легко воспользоваться парой из самодельного ИК прожектора и недорогой камеры черно-белой съемки.

Характеристики

Для облегчения обслуживания и диагностики неисправностей в труднодоступных местах используется функция тестирования. Так как он включается лишь в темное время суток, то что бы проверить днем, необходимо закрыть датчик света. При отсутствии питания более 1 минуты и последующим включении, переходит в рабочий режим на 50 секунд. Излучение можно увидеть через фотокамеру или смартфон.

Параметр	Значение
Модификация	DL252-850-52
Угол свечения	52°
Длина волны	850нм
Расстояние подсветки	65 метров
Осевая мощность	8 Вт/Ср
Напряжение питания	220В, 12V
Сила тока	0.18А
Потребление энергии	40W
Стабилизация тока	±1%
Фотодатчик, Люкс	15лк-Выкл, 10лк-Вкл.
Температурный диапазон	от -50° до +40°, драйвер от -25 до +40°
Степень защиты	IP66
Размеры	172х145х61 мм.
Размеры с блоком питания	172х200х61 мм.
Масса	1,6 кг.
Масса с драйвером	2,2 кг.

Используются светодиоды Osram SFH4715AS (850nm), настоящего немецкого производства.

Недавно искал инфракрасный прожектор для видеонаблюдения, который необходимо поставить на участке размером 120 на 20 метров. Комплект камер видеонаблюдения уже куплен, на каждой установлены 4 штуки инфракрасных светодиодов на 1W, китайцы обещают освещение до 50 метров, естественно китайских метров. Реально примерно 10-15м, что не достаточно для покрытия подсветкой 120 метров. Учитывая сложные погодные условия, загрязнение, другие факторы, получим не более 10м с возможностью чтения номера авто.

Принцип действия такого оборудования

Каждый реализуемый на рынке инфракрасный прожектор работает в невидимом для глаза человека спектре. Это излучение имеет длину волн 700-900 нанометров.

Стоит отметить, что камера видеонаблюдения спокойно снимает происходящее при этом освещении. Она способна передавать на экран монитора качественную картинку даже в условиях полнейшей темноты.

Злоумышленник, который не знает о наличии камер и инфракрасного излучения, не догадывается о том, что его снимают. Такая особенность является весьма важным фактором в функционировании эффективной охранной системы. Человек, наблюдающий за происходящим на экране монитора, сразу же обнаружит преступника. Охранник незамедлительно вызовет полицию, которая обезвредит злоумышленника.

Достоинства инфракрасных прожекторов

В настоящее время на рынке предлагается оборудование, созданное на базе световых диодов. Оно имеет ряд преимуществ перед устаревшими моделями, основными элементами которых являются классические лампы. Достоинства:

• Надежность использования.
• Длительный срок эксплуатации.
• Безопасность.
• Высокие экологические показатели.
• Экономичность.

Светодиодные инфракрасные прожекторы потребляют небольшое количество электрической энергии. Это дает возможность существенно снизить расходы, связанные с эксплуатацией оборудования. Ориентировочный срок работы ИК-прожекторов составляет порядка 100 тысяч часов. Потребность в замене оборудования может возникнуть только через 20-30 лет. Срок зависит от условий эксплуатации и времени устройства в сутки.

Световые диоды неприхотливы в обслуживании, не боятся случайных механических воздействий. Они располагаются в специальном защитном корпусе, который полностью герметичен. Внутрь него не попадет влага и пыль.

Старые прожекторы на лампах наносят вред организму человека. Излучение, создаваемое световыми диодами, полностью безопасно и безвредно. Рабочая температура диода составляет порядка восьмидесяти градусов Цельсия (не более). Это значительно увеличивает пожарную безопасность ИК-прожекторов.

Схема на интегральном таймере NE555

Схема импульсного питания диодов отличается не только сниженными показателями потребления, а значит и высоким КПД, но и является лучшим решением для питания системы от аккумуляторов.

Такая ИК подсветка для камеры своими руками работает по следующей механике:

• основа схемы — автоматический генератор импульсов, собранный на элементе NE555;
• несущая частота задается при помощи цепочки резисторов, для удобства регулировки один из них — переменный;
• мощность на диоды передается транзисторным ключом;
• для ограничения тока нагрузки в пару с каждым диодом включается резистор.

Настраивать схему очень просто. При подаче питания автогенератор формирует импульсы, мощность которых увеличивается транзисторным ключом.

Электронная схема ИК-прожектора для видеонаблюдения на интегральном таймере Ne555

Вся настройка сводится к изменению сопротивления переменного резистора для подбора такой частоты, чтобы картинка с камеры не мерцала, не мигала.

Важные параметры и характеристики

Основа устройств – инфракрасные светодиоды. Они различаются по назначению, форм-фактору, мощности излучения. Диапазон волн, которые они излучают, очень велик – 0,75–2000 мкм, поэтому вместо действительных технических характеристик для описания элементов применяют только те, что касаются непосредственно их свойств:

• мощность в единицу времени – или количество тока, подаваемое через элемент;
• площадь излучения – дополнительная характеристика;
• интенсивность светового потока – измеряется в пределах телесного или пространственного угла в Вт/ср;
• диапазон излучаемых волн;
• номинальный прямой ток и максимальный импульсный;
• величина падения напряжения;
• величина обратного напряжения.

Разновидности ИК-подсветки

Камера с встроенной ИК-подсветкой

ИК-подсветка для бытовой камеры видеонаблюдения весьма разнообразна. Классифицируются устройства по конструкции, дальности действия, характеру оптической системы и другим признакам.

По внешним параметрам

ИК-подсветка может быть частью самого прибора либо представлять собой автономное устройство. Первый вариант называют встроенным, второй – внешним.

Встроенный размещается в корпусе видеокамеры. Он компактен, настраивается одновременно с основным аппаратом, не дает специфических алых бликов. Однако устройство маломощное, вероятность засветки очень велика. Недостаткам является высокая частота ложного срабатывания. ИК-излучение отлично ощущают насекомые и стремятся приблизиться к объективу. На таком расстоянии сенсоры реагируют на жучков и бабочек так же, как и на крупные тепловые объекты.

Внешний вариант – ИК-прожектор. Отдельное устройство, которое требуется установить и настроить. Для этого нужен опыт и время. Зато прожектор можно подобрать по мощности, радиусу действия,чувствительности. Вместе с камерой он будет стоить меньше, чем модель со встроенным ИК-модулем

При монтаже прибора обращают внимание на возможность отводить тепло: мощный прожектор может перегреться.

По сфере применения

Аппараты работают в разных режимах. По этому признаку различают 3 основные группы:

• ИК-подсветка с постоянным излучением – устройство включается, когда чувствительный фотоэлемент получает сигнал. Настройки задаются при первом включении и не изменяются. Выпускается модели как для улицы, так и для помещений.
• Импульсные – генерируют направленное излучение определенной мощности и частоты. Параметры регулируются. Прибор расходует меньше электроэнергии и дольше работает.
• Периметральный – охватывает максимальную площадь – до 200 кв. м. Устанавливают прожектор так, чтобы охватывала охраняемый участок и часть прилегающей территории.

При выборе учитывают угол обзора видеокамеры. У прибора подсветки он должен быть меньше, чем у записывающего устройства, так как на экране крайние участки кадра зачастую остаются невидимыми.

По дальности волны

ИК-прожекторы генерируют излучение с разной длиной волны:

• 720–750 нм – волны такой длины находятся в видимой части спектра. Прожекторы, работающие в этом диапазоне, используются для максимально дальней подсветки – охраны периметра, наблюдения за большим участком. Вблизи прожектор заметен из-за фонового красного свечения.
• 800 нм – тоже видимое излучение, но малозаметное.
• 860–880 нм – обеспечивают работу камеры на небольшом расстоянии. Однако излучение совершенно не улавливается человеческим глазом. Такой вариант больше подходит для скрытого видеонаблюдения в помещениях.
• 920–950 нм – прожекторы той же категории, но предназначенные для работы на малых дистанциях.

Значения излучения приводятся в техническом паспорте изделия.

По форме выполнения

Ламповая ИК-подсветка

Инфракрасная подсветка для камер по виду источника излучения разделяется на 2 типа:

• Светодиодные – ИК-излучение генерирует полупроводниковые элементы. Такая ИК-подсветка меньше потребляет электроэнергии, не боится холода, очень долговечна. Однако прожектор на базе лед-элементов дороже.
• Ламповые – источником излучения выступает инфракрасная лампа. Различают 2 вида прожекторов. Есть модели, непрерывно излучающие в ИК-диапазоне. Такие лампы покрыты специальным составом, который пропускает свет только в тепловом диапазоне. Другой вариант – модель со светофильтром. Он пропускает излучение с длиной волны выше 950 нм. Прожектор со светофильтром потребляет много энергии.

Возможные проблемы

Перегрев внутреннего модуля ИК-излучения – некоторые камеры из-за конструктивных недостатков перегреваются при работе в ИК диапазоне, что приводит к нарушению восприятия картинки. В таком случае модуль отключается, однако видеонаблюдение в ночное время становится невозможным.

Наличие слепых зон в кадре – угол освещения встроенного ИК модуля крайне узок, поэтому порой необходимо устанавливать несколько камер, чтобы перекрыть необходимую территорию. Купив ИК прожектор, можно решить данную проблему более бюджетно.

Наличие экранирующего защитного стекла камеры – некоторые модели имеют полупрозрачное стекло или пластик, которые защищают «внутренности» камеры. Инфракрасный луч может частично отражаться от такого материала, создавая засветы на изображении.

В целом, покупка ИК-прожектора для видеокамеры – это выгодная инвестиция, которая поможет за короткое время улучшить качество видеонаблюдения! Тем не менее, рекомендуется получить консультацию специалиста, что проблема именно в низком качестве ИК-подсветки, а не в чем-то другом.

Критерии выбора

Инфракрасный прожектор IR-84-30-880

При выборе инфракрасного прожектора для видеонаблюдения важно учитывать основные характеристики данных приборов, в зависимости от которых может различаться сфера их применения

Перед приобретением ИК прожектора необходимо обращать внимание на следующие 4 параметра:

1. Длина волны;
2. Дальность возможного обнаружения объекта;
3. Угол подсветки;
4. Количество потребляемой энергии.

Длина волны. От длины волны зависит то, сможет ли человек заметить действие подсветки. Человеческий глаз способен воспринимать излучение с длиной волны от 400 до 700 нм, когда как уже говорилось выше, для ИК подсветки этот показатель лежит в пределах от 730 до 900 нм. К слову говоря, при 730-880 нм еще можно заметить небольшое свечение прожектора, но после 850 нм качество изображения может ухудшаться из-за уменьшения мощности излучения и дальности обнаружения.

Дальность. От дальности обнаружения зависит максимальное расстояние действия инфракрасной подсветки, при котором камера способна различить фигуру человека. Увеличить дальность действия подсветки можно путем уменьшения угла излучения и концентрации пучка света на отдаленном участке. Также дальность обнаружения зависит и от чувствительности сенсора самой камеры.

ПИК-42F

Угол подсветки. Хорошее качество изображения достигается только в том случае, когда угол излучения подсветки больше угла обзора камеры – только при этом обеспечивается равномерное освещение всего участка без слепых зон.

Потребляемый ток. Количество потребляемой энергии инфракрасными прожекторами находится в пределах 0,4-1 А, рабочее напряжение составляет 12 В, как и у любых других слаботочных приборов.

Чтобы правильно подобрать ИК прожектор и камеру видеонаблюдения под ваши конкретные нужды необходимо в деталях описать специалисту, в каких условиях вы планируете использовать оборудование – только в этом случае вам смогут помочь в выборе грамотной связки камера-прожектор, подходящей именно для вашей ситуации.

Как выбрать инфракрасный прожектор

Качественное видеонаблюдение напрямую зависит от хорошего освещения. Большинство стандартных светильников с этой задачей не справятся, как ИК-прожектор, если купить, не руководствуясь рекомендациями специалистов. Команда VyborExperta.ru предлагает ознакомиться с ними далее.

Мощность

Расчет параметра происходит исходя из условий эксплуатации, количества совместимого оборудования. Уличные модели должны обладать хорошей мощностью, чтобы выдерживать высокие нагрузки. Из минусов – счета за свет приходят соответствующие. Чем меньше показатель, тем разумнее потребление электричества. Также маломощные прожекторы при отключении питания какое-то время могут работать автономно. Однако совершенно не подходят, если планируется подключать большое количество приборов.

Источник света

Могут быть лампы (накаливания, газоразрядные) или светодиоды. Первый источник постепенно уходит в прошлое. Светодиодные модели имеют ряд преимуществ:

• Потребляют мало энергии;
• Имеют хорошую дистанцию освещения;
• Быстро, легко устанавливаются;
• Соответствуют всем нормам безопасности.

Поэтому советуют выбирать светодиодные излучатели, даже при большой разнице в цене с простыми светильниками. Оправдается долгим сроком службы.

Угол обзора

Показатель варьируется от 20 до 160 градусов. Оптимальный вариант, когда параметры используемой видеокамеры и прожектора совпадают. Если угол покрытия последнего будет намного больше, чем у камеры – впустую будет расходоваться энергия, освещаться, скорее всего, ненужные участки территории. Целесообразнее применять широкоугольные модели при установке нескольких камер в разных местах.

Если угол рассеивания света будет меньше, чем обзор видеоустройства, запись с темными углами – обеспечена.

Дальность освещения

Выбирается исходя из площади установки – комната, подъезд, улица. Для последнего случая понадобится система с большой дальностью функционирования. Дешевые модели работают на 1,5 метра от фиксированной точки. Дорогие мощные проекторы могут преодолевать дистанцию до 300 м

Обратите внимание, чем меньше угол обзора, тем выше параметр дальности. Что лучше выбрать, зависит от особенностей установки: отдаленности участка, углов обзора, количества видеокамер

Длина волны

Параметр влияет на видимость подсветки. Глаз человека способен воспринимать световые волны от 400 до 700 нм. Большинство ИК-светильников имеют показатель 730-900 нм. При длине 730 нм небольшое свечение прожектора еще можно заметить. Если планируется полностью скрытая установка, выбирайте модели, имеющие световые волны длиной более 850 нм.

Лучшие электрические тельферы

Достоинства и недостатки

Преимущества устройства:

• Инфракрасная подсветка обеспечивает наблюдение за комнатой, домом и территорией целого участка ночью.
• Корректирует качество изображения при плохом освещении, улучшает детализацию.
• Подсветка уменьшает расход энергии. Освещение двора мощными прожекторами обходится заметно дороже, чем установка ИК-светильников и наблюдение в инфракрасном излучении.
• Светодиодные устройства долго служат.

Есть и недостатки:

• изображение только черно-белое вне зависимости от того, какая камера установлена;
• в ламповом прожекторе приходится часто менять лампочки;
• стекла рассеивателя нужно часто чистить.

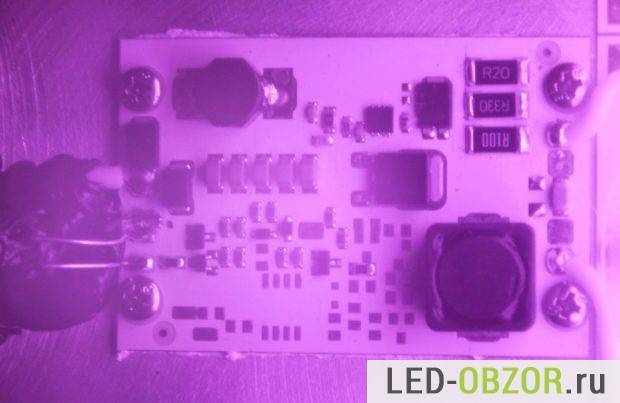

Начинка

Прожектор выполнен в не разборном герметичном корпусе с клапаном для выравнивания внутреннего давления с атмосферным. На нижней стороне установлен фотодатчик, который автоматически включает его при падении освещенности ниже 10 Люкс. Выключает при освещенности более 15 Люкс. Каждое соединение плотно залито герметиком. При разборе уличного светодиодного светильника в таким же корпусе пришлось потратить немало времени, чтобы вырезать торцевую крышку. Сборка высокого качества, антивандальная.

Защитное стекло выполнено из пластика, скорее всего поликарбонат.  Длина волны излучения 850нм, поэтому в рабочем состоянии светодиоды слегка светятся красным, типа глаз терминатора.

Фото датчик

Разбирать в данном обзоре образец не буду, он сразу потеряет товарный вид и функционал. Сначала необходимо протестировать его в реальных условиях совместно с видеокамерами. Протестировать через окно не получилось, стеклопакет бликует и изображение сильно портится. На улице -25°, окно не открыть.

Клапан

Через защитное стекло неплохо видно внутренние элементы. Внутри находится плата датчика освещенности и 9 светодиодов, 3 светодиодных модуля по 3 led. Сверху они закрыты круглой оптикой с тремя линзами, формирующей диаграмму направленности в 52°.

На плате внутри установлены:

1. драйвер, питающий Infrared светодиоды;
2. защита от перегрева (дополнительная опция);
3. управление от фотодатчика.

Стандартно инфракрасные светодиоды бывают на 1W и на 3W. Вся начинка  вместе потребляет 35 Ватт, получается, что установлены infrared led на 3W. Даже если ток будет немного завышен, то это будет в пределах нормы при таком большом радиаторе.

Типовые модели и основные производители

Практически все производители видеокамер для наблюдения выпускают ИК-прожекторы для своих устройств, однако все они взаимозаменяемы – можно использовать камеру и прожектор от разных производителей. Тем не менее, следует различать основные типовые модели, которые включают в себя прожекторы ближнего, среднего и дальнего действия.

Следует тщательно анализировать рельеф местности и особенности зона, которую покрывает видеокамера – в зависимости от этих параметров выбирать нужный тип модели. Прожектор ближнего действия отличается малой дальностью освещения (до 10 метров) и относительно широким углом обзора. Наиболее популярная сфера их применения: офисные здания, отделения банков и прочие административные помещения, где необходимо вести ночное видеонаблюдение без использование обычного освещения.

Прожектор средней мощности пользуется популярностью при видеонаблюдении за складскими и открытыми местностями. Такое устройство имеет широкий угол обзора (до 120 градусов), а максимальная дальность составляет 65-80 метров. Использование таких моделей позволяет экономить на монтаже и обслуживании системы.

Дальнобойный прожектор отличается «формой» инфракрасного светового пучка – он имеет вид узконаправленной пирамиды. Максимальная дальность составляет 150-300 метров. Чаще всего такие инфракрасные прожекторы встречаются на дорогах для видеофиксации нарушений, а в повседневной сфере крайне непросто найти сферу их применения.

Если Вас заинтересовали инфракрасные прожекторы, то рекомендуется обратить внимание на продукцию следующих производителей:

• AXIS;
• Acumen;
• BOSCH;
• ИК-Технологии.

Модели данных производителей отличаются доступной ценой и отличными эксплуатационными характеристиками. Процесс их монтажа крайне прост, а все необходимые работы можно выполнить самостоятельно, без привлечения сторонних специалистов.

Ложные срабатывания датчика движений

Те, кто пользуются камерами видеонаблюдения замечают, что во время снегопада, дождя или тумана камера постоянно отправляет сообщения тревоги. Также это происходит летом из-за насекомых, которые летят на свет встроенной в камеру ночной подсветки.

Ложные срабатывания на снег

Ложные срабатывания на паутину

Ложные срабатывания на насекомых

Рассмотрим способы избежания ложных срабатываний ночью.

1. Установка камеры под козырёк. Это избавит от срабатываний на дождь и снег. Но не поможет от тумана, паутины и насекомых.
2. Отключение на ночь датчика движений по расписанию. Не самый лучший вариант, так как можно пропустить важные события.
3. Отключение встроенной инфракрасной подсветки и установка дополнительного освещения, например, ИК-прожектора или обычного фонаря. Этот вариант решает вышеописанные проблемы.
