Как сделать светодиодный индикатор напряжения своими руками: схемы и инструкция

Это понятие включает в себя ряд приборов и инструментов следующих наименований:

  • так называемые индикаторы фазы или, проще говоря – индикаторные отвёртки;
  • двухполюсные индикаторы напряжения;
  • универсальные пробники;
  • контрольные приборы (типа «Аркашка»).

Необходимо отметить также, что большинство из приведённых в перечне приборов не занимают, как правило, много места в ремонтном комплекте. Отдельные их образцы вообще переносятся прямо в карманах рабочего снаряжения, где они находятся, образно выражаясь, «всегда под рукой». Последнее утверждение особо касается таких известных приспособлений, какими являются индикаторная отвертка и самодельный контрольный прибор. Особо следует подчеркнуть то обстоятельство, что все эти приборы достаточно надёжны и просты в работе и неплохо замещают (дополняют) относительно габаритный и не всегда удобный в обращении тестер. С их помощью всегда можно разобраться с разводкой электрики в доме.

Назначение элементов и принцип работы

Как видно из рисунка, схема индикатора собрана всего на семи элементах. «Сердцем» устройства является полевой транзистор VT2, включенный как стабилизатор тока и способный выдерживать напряжение до 600 В на переходе сток-исток. В свою очередь на транзисторе VT1 собрана цепь обратной связи стабилизатора, направленная на поддержание тока заданной величины.

Светодиодная контролька работает следующим образом. При касании измерительными щупами контактов под напряжением, в схеме начинает протекать ток, величина которого зависит от напряжения перехода база-эмиттер VT1 (UБЭ) и от сопротивления резистора R2. Так как значение UБЭ открытого транзистора является константой, то ток стабилизации можно определить по формуле: IСТ = UБЭ/R2. Как правило, UБЭ маломощных транзисторов находится в пределе 0,5-0,6 В. Подставляя в формулу R2 номиналом 560 Ом, получаем ток стабилизации равный примерно 1 мА. Как показывают практические испытания, этого достаточно, чтобы слаботочный светодиод засветился.

Мегаомный резистор R1 служит нагрузкой для VT1, а конденсатор С1 дополнительно защищает светодиод от возможных негативных бросков тока. При проверке переменного напряжения диод VD1 служит выпрямителем, а при замере постоянного – служит защитой от переполюсовки.

Рабочий диапазон устройства определяется техническими характеристиками полевого транзистора. Минимальный порог срабатывания индикатора зависит от напряжения затвор-исток, которое может быть от 2 до 4 вольт. Это означает, что прибор просигнализирует о наличии разницы потенциалов, величиною более 4 вольт. Максимум измеряемого напряжения ограничен параметром UСИ = 600 В.

Назначение элементов и принцип работы схемы

У многих читателей в доме установлены выключатели света со светодиодной подсветкой. Схема светодиодной подсветки выглядит следующим образом:

  1. Параллельно контакту выключателя включается цепочка, состоящая из гасящего резистора, светодиода и простого кремниевого диода.
  2. При разомкнутом выключателе электрический ток протекает через гасящий (токоограничивающий) резистор, включенные встречно-параллельно светодиоды и лампу накаливания.
  3. Во время одной из полуволн, когда положительное напряжение приложено к аноду LED, светоизлучающий диод светится. Тем самым не только обеспечивается подсветка выключателя, но и осуществляется светодиодная индикация напряжения.

Если убрать из схемы выключатель, лампочку и провода, у нас останется цепочка, состоящая из резистора и двух диодов. Эта цепочка представляет собой простейший индикатор (указатель) переменного тока 220 В.

Остановимся подробнее на назначении элементов схемы. Выше мы указывали, что рабочий ток сигнального LED составляет около 10-15 мА. Понятно, что при непосредственном подключении светоизлучающего диода к сети 220 В через него будет протекать ток, во много раз превышающий предельно допустимое значение. Для того чтобы ограничить ток LED, последовательно с ним включают гасящий резистор. Рассчитать номинал резистора можно по формуле:

R = (U max – U led) / I led

В ней:

  • U max – максимальное измеряемое напряжение;
  • U led – падение напряжения на светодиоде;
  • I led – рабочий ток светоизлучающего диода.

Выполнив простейший расчет, для сети 240 В мы получим номинал резистора R1 равный 15-18 кОм. Для сети 380 В нужно применить резистор, имеющий сопротивление 27 кОм.

Кремниевый диод выполняет функцию защиты от перенапряжения. Если он отсутствует, при отрицательной полуволне U на запертом светодиоде будет падать 220 В или 380 В. Большинство светоизлучающих диодов не рассчитано на такое обратное напряжение. Из-за этого может произойти пробой p-n перехода LED. При встречно-параллельном подключении кремниевого диода, во время отрицательной полуволны он будет открыт и U на светодиоде не превысит 0,7 В. LED будет надежно защищен от высокого обратного напряжения.

На основе рассмотренной схемы можно сделать индикатор напряжения 220/380 В. Достаточно дополнить радиоэлементы двумя щупами и поместить их в подходящий корпус. Для изготовления корпуса индикатора подойдет большой маркер или толстый фломастер. Можно разместить радиодетали на самодельной печатной плате или выполнить соединения навесным способом.

В маркере проделывают отверстие, в которое вставляют светодиод. На одном конце корпуса закрепляют металлический щуп. Через второй конец корпуса пропускают провод, идущий ко второму щупу или изолированному зажиму «крокодил».

Несмотря на простоту конструкции, устройство позволит проверять наличие напряжения на выходе автоматического выключателя или в розетке, найти сгоревший предохранитель в распределительном щите. Заметим, что приведенная схема индикатора применяется и в промышленных изделиях.

Другие варианты подключения

В предыдущих схемах защитный диод был включен встречно-параллельно, однако его можно разместить и так:

Это вторая схема включения светодиодов на 220 вольт без драйвера. В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте. А, следовательно, на нем будет выделяться в 4 раза меньше мощности. Это несомненный плюс.

Но есть и минус: к защитному диоду прикладывается полное (амплитудное) напряжение сети, поэтому любой диод здесь не прокатит. Придется подобрать что-нибудь с обратным напряжением 400 В и выше. Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на 1000 вольт — 1N4007 (КД258).

Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя. Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя.

Внимание! Все простейшие схемы подключения светодиодов в 220 вольт имеют непосредственную гальваническую связь с сетью, поэтому прикосновение к ЛЮБОЙ точке схемы — ЧРЕЗВЫЧАЙНО ОПАСНО!

Для уменьшения величины тока прикосновения нужно располовинить резистор на две части, чтобы получилось как показано на картинках:

Благодаря такому решению, даже поменяв местами фазу и ноль, ток через человека на «землю» (при случайном прикосновении) никак не сможет превысить 220/12000=0.018А. А это уже не так опасно.

Общее устройство и принцип работы

Световыми индикаторами называют указатели, работающие на основе источника света. Светодиодные приборы работают за счет светового излучения из p-n-перехода при прохождении через него тока.

В быту используются переносные приборы для индикации, в том числе мультиметры. Основное предназначение – определение наличия/отсутствия тока и разности значений напряжения. Вольтаж зависит от типа прибора, по конструкции индикаторы бывают одно- и двухполюсные. При первом варианте токоведущая часть одна, при втором – две.

В магазинах продаются простые тестеры в виде авторучек и отверток. Конструкция размещается в корпусе из диэлектрика со смотровым окошком. Основные элементы: светодиод и резистор. Снизу располагается щуп, сверху металлический контакт для касания рукой.

Эти приборы позволяют:

  • определить ноль и фазу;
  • вольтаж на предохранительном оборудовании.

Однополюсные тестеры-отвертки делятся на:

  • пассивные;
  • с дополнительными функциями;
  • с расширенным функционалом.

Пассивный тестер используется для определения наличия напряжения в электрооборудовании и проводке. Для контакта используется плоская отвертка, сопротивление создает схема в ручке. Светодиод загорается при прикосновении к детали, по которой течет ток.

Преимущества пассивной отвертки:

  • простая конструкция;
  • не требуется источник питания;
  • не требуются специальные знания.

Недостатка два: тусклое свечение светодиода и необходимость во время тестирования снять перчатки.

Прибор с дополнительным функционалом можно использовать в двух режимах: бесконтактном и контактном. Определяется наличие напряжения, можно проверить провода, кабели, предохранители. Запитывается такой тестер от батареек. Ноль и фаза определяется так же, как с пассивной отверткой. При тестировании бесконтактным методом прибор держится, не касаясь нижней части. К проводнику подносится верхняя часть.

Индикаторы с расширенным функционалом цифровые. Сделать что-то подобное самостоятельно невозможно.

Большинство двухконтактных индикаторов профессиональные. По функционалу они почти не отличаются от одноконтактных. Эти приборы оснащены двумя щупами, на концах которых острые штыри. В процессе тестирования можно узнать значение напряжения (параметр отображается на экране).

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

Таблица цветовой маркировки проводов до и после 2011 года

Период действия ПУЭПервая фаза L1Вторая фаза L2Третья фаза L3Нулевой провод, NЗаземляющий провод, РЕ
До 1 января 2011 г.желтыйзеленыйкрасныйголубойжелто — зеленый (черный)
После 1 января 2011 г.коричневыйчерныйсерыйсветло-синийжелто — зеленый

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России. В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого

провода. Международного стандарта пока нет.

Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током

Индикатор переменного напряжения 220 В

Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:

  • светодиод;
  • резистор;
  • диод.

Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.

Индикатор для микросхем (логический пробник)

Если возникает необходимость проверить работоспособность микросхемы, поможет в этом простейший пробник с тремя устойчивыми состояниями. При отсутствии сигнала (обрыв цепи) диоды не горят. При наличии логического ноля на контакте возникает напряжение около 0,5 В, которое открывает транзистор Т1, при логической единице (около 2,4В) открывается транзистор Т2.

Такая селективность достигается, благодаря различным параметрам используемых транзисторов. У КТ315Б напряжение открытия 0,4-0,5В, у КТ203Б – 1В. При необходимости можно заменить транзисторы другими с аналогичными параметрами.

Идеальный индикатор для трейдера

Встает вопрос, если EMA уже работает на пределе возможностей и показывает наиболее актуальные изменения цены, то почему трейдеры не используют EMA постоянно? Дело в том, что для EMA вообще не важно, насколько продолжителен изучаемый тренд. Любой более-менее значительный ценовой всплеск кардинально изменяет направление прогноза, что может сильно вводить в заблуждение и привести к потерям

Выходит, что трейдерам не обязательно иметь индикаторы с малым запаздыванием – нам нужен некоторый баланс между малым временем реакции и фильтрацией ложных выбросов. Самая известная из подобных разработок – это адаптивная скользящая средняя – AMA. Вариаций ее тоже достаточно много.

Существующие виды устройств

Для начала расскажем, какие бывают индикаторные отвертки и в чем преимущество каждого из видов. На сегодняшний день принято пользоваться следующими разновидностями индикаторов:

Обычный пробник без батарейки с лампочкой. Принцип действия такой модели довольно простой: ток попадает на жало, после чего направляется к резистору, ограничивается и поступает к индикаторной лампочке

Обращаем Ваше внимание на, то, что сверху отвертки находится металлический пятак, который является вторым контактом. Чтобы проверить электропроводку, палец человека обязательно должен находиться на этом пятаке, иначе пробник не будет работать (цепь не будет замкнута)

Преимущество такой модели – низкая стоимость и простейшая конструкция. Второе достоинство выступает сразу же и основным недостатком – индикаторная отвертка без батарейки имеет минимальный набор функций, который позволяет только найти фазу и ноль, либо проверить напряжение в розетке. Найти обрыв нулевого провода либо фазного таким инструментом у Вас не получится, т.к. порог индикации довольно высокий – свыше 60 Вольт.

Индикатор с батарейкой. Более усовершенствованный вариант пробника – с источником питания и светодиодом. С виду они практически не отличаются от предыдущей модели, но если заглянуть внутрь, можно увидеть биполярный транзистор, который показан на схеме ниже. Пользоваться индикаторной отверткой с батарейкой можно для следующих видов работ: определение фазы/нуля, плюса и минуса (в автомобиле), обрыва цепи и места нахождения электропроводки под штукатуркой. Последняя возможность позволяет найти провод в стене бесконтактным способом, но погрешность может быть высокой. Преимущества отвертки с батарейкой заключается в том, что по сравнению с обычным пробником, таким прибором можно пользоваться даже для проверки целостности проводников и плавких предохранителей, что делает его многофункциональным. Для домашнего применения индикатор с батарейкой подходит лучше всего.

Электронная индикаторная отвертка с жк дисплеем. Такая модель является многофункциональной и помимо того, что включает в себя все выше описанные функции, так еще ею дополнительно можно определять величину напряжения (в диапазоне от 12 до 220 В). Помимо этого электронным индикатором можно пользоваться для обнаружения скрытой проводки. По сути, электронный пробник является мини версией мультиметра. В силу того, что ее стоимость в 3-4 раза выше обычных индикаторов и в то же время функций не настолько много, как у полноценного тестера, профессиональные электрики ее используют крайне редко. Домашним электрикам-самоучкам такой вариант тоже не рекомендуется применять, т.к. переплата будет значительной, а все функции все равно не будут использоваться.

Вот мы и рассмотрели наиболее популярные виды индикаторных отверток. Далее мы рассмотрим, как пользоваться каждой из моделей для самых распространенных ситуаций, которые могут произойти дома.

Видео обзор электронной модели Stayer

Индикатор для микросхем – логический пробник

Научившись создавать простейший пробник электрика своими руками, на основе LED также можно сделать простой логический пробник, который поможет отыскать неисправности в цифровых устройствах.

Логические пробники появились на заре вычислительной техники. При помощи них специалисты анализировали логические уровни на входах и выходах цифровых микросхем. Высокому уровню (напряжению) на выходе логического элемента присваивается значение логической «единицы», а низкому уровню – логического «нуля». Сопоставляя уровни на входе и выходе цифровой микросхемы, можно судить о ее исправности.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

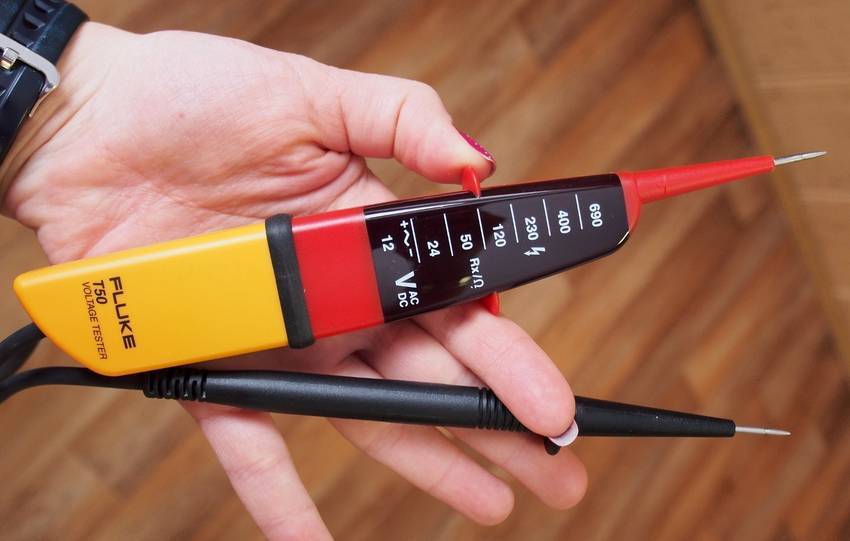

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Индикатор для микросхем – логический пробник

Научившись создавать простейший пробник электрика своими руками, на основе LED также можно сделать простой логический пробник, который поможет отыскать неисправности в цифровых устройствах.

Логические пробники появились на заре вычислительной техники. При помощи них специалисты анализировали логические уровни на входах и выходах цифровых микросхем. Высокому уровню (напряжению) на выходе логического элемента присваивается значение логической «единицы», а низкому уровню – логического «нуля». Сопоставляя уровни на входе и выходе цифровой микросхемы, можно судить о ее исправности.

Для индикации «0» или «1» достаточно двух светодиодов. Поэтому светодиодные логические пробники имеют простую конструкцию. Для сборки простейшего логического пробника понадобятся:

  • 2 транзистора VT1 и VT2 n-p-n структуры;
  • 2 светоизлучающих диода;
  • несколько резисторов.

На транзисторах собирают 2 усилительных каскада с общим эмиттером. Усилительные каскады должны иметь непосредственную связь. В цепь коллектора транзисторов включают светодиоды красного и зеленого цвета.

Логический пробник работает следующим образом:

  1. При подаче логической единицы на вход пробника открывается транзистор VT1 и загорается красный светодиод. При этом VT2 оказывается запертым и зеленый светодиод не горит.
  2. При подаче на вход логического нуля VT1 запирается, при этом открывается транзистор VT2 и загорается зеленый LED.

Если на выходе проверяемого устройства с большой скоростью чередуются логические «0» и «1», то визуально будет казаться, что оба светодиода горят одновременно.

Рассмотренный пробник можно применять для проверки устройств, собранных как на микросхемах ТТЛ логики, так и на КМОП-микросхемах. При использовании прибора его питают от проверяемой схемы.

Разновидности

В магазинах электротоваров продаются несколько разновидностей однополюсных приборов: простая отвертка с индикатором (неоновая лампа), отвертка с элементом питания, многофункциональная отвертка-пробник. Они отличаются своими возможностями и способом подачи сигнала (световой или звуковой):

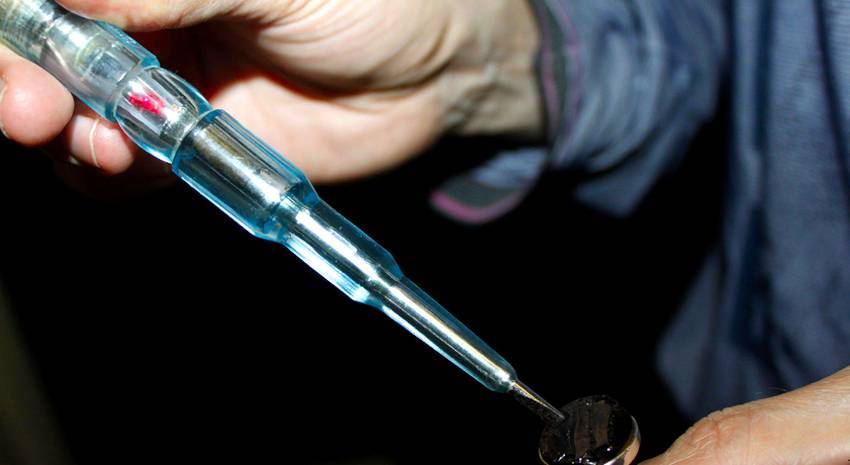

  1. Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.
  2. Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.

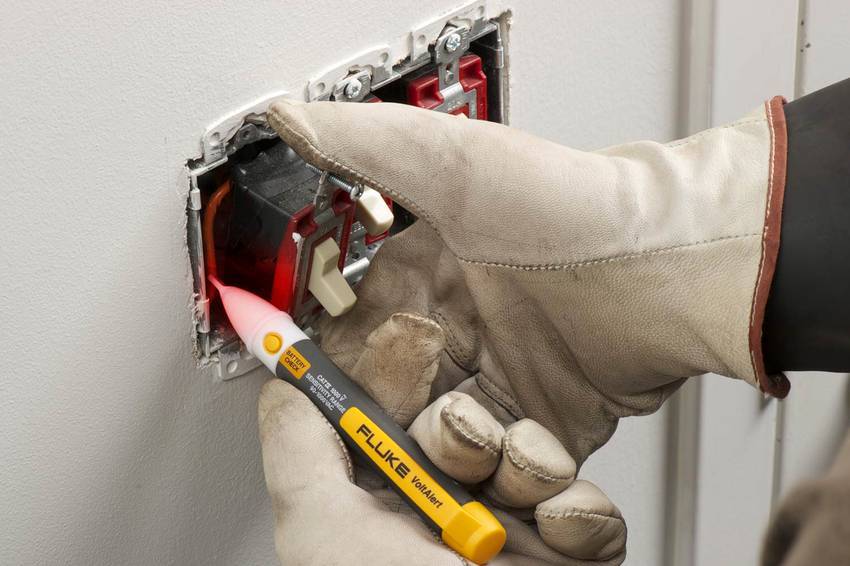

Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.

Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.

Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.

Как изготовить индикатор напряжения на светодиодах

Большинство пользователей собирают прибор-указатель фазы внутри медицинского шприца. Его корпус прозрачен, и не надо сверлить отверстие, чтобы свет полупроводника был виден.


Самодельный индикатор из шприца.

Делают индикатор так:

  1. Разбирают шприц.
  2. Жалом служит его игла. К ней припаивают один конец резистора и остальные детали (по схеме).
  3. К ножкам диода и светодиода, идущим на пластину, прикрепляют тонкий провод и выводят его наружу.
  4. Обрезают внутреннюю часть поршня и вставляют его в шприц.
  5. Провод припаивают к пластине.
  6. Пластину приклеивают на корпус сбоку или на верхнюю часть поршня.

Индикатор напряжения аккумулятора собирают навесным монтажом или на плате. Его вставляют в шприц большего объема или подходящую коробку, в которой проделывают отверстие для светодиода. Припаивают два провода с зажимами для подключения к аккумулятору.

В конце с помощью регулятора напряжения и мультиметра выставляют минимальный и максимальный пределы напряжения. Так получается индикация.
