Описание и изготовление индикатора напряжения

Самодельные устройства

Индикатор напряжения является обязательным атрибутом в работе электрика. А что делать, когда в наличии не оказалось заводского тестера и необходимо проверить наличие напряжения в сети? Можно сделать пробник своими руками. Перед тем, как сделать индикатор напряжения, нужно еще раз повторить его схему. Контактное жало индикатора подключено к резистору, он нужен чтобы ограничивать ток, протекающий через тело человека, до безопасной величины, тот, в свою очередь, к неоновой лампочке, а она подключена к контактной пластине, которую замыкают пальцем во время работы.

В качестве элемента сопротивления для большей безопасности (чтобы избежать электрического удара при работе с высоким напряжением) рекомендуется применить или один резистор на 1 МОм или если такого нет, два резистора с номинальной величиной для каждого не менее 500 кОм, которые соединяются последовательно. В качестве светового элемента можно использовать любую газоразрядную индикаторную лампу, допускается даже использование неоновой лампы от стартера, который работает в комплекте с люминесцентными лампами-трубками.

Жалом может служить кусочек тонкой стальной проволоки или спицы. Для замыкающего контакта на рукоятке подойдет любая тонкая металлическая пластинка. Все эти элементы соединяются (спаиваются) в последовательности, описанной выше. Например, прозрачная авторучка или фломастер с тонкими стенками (можно прорезать отверстие в корпусе под лампу, если он непрозрачный). Зная, как работает индикаторная отвертка, вполне возможно сделать ее самому.

Если же проверить электрическую цепь на наличие напряжения нужно срочно, и нет времени возиться с паяльником и сложной конструкцией, можно применить еще более простой способ. Для него понадобится только лампочка от стартера и достаточно высокоомный резистор. К одному из контактов лампы прикручивается резистор и самодельный индикатор напряжения готов!

Достаточно лишь взяться за контакт резистора (другим контактом он прикручен к лампе), а свободный контакт лампы выступит в качестве жала данной самоделки. Им нужно дотронуться до проверяемого кабеля. Если провод находится под напряжением, лампочка загорится. Данный пробник подойдет в качестве временного средства, когда под рукой не окажется магазинного тестера.

Как подключить к 12 вольтам

Наглядная схема подключения.

Схема подключения светодиода к источнику питания 12 В не отличается от стандартной, но необходимо рассчитать сопротивление и мощность резистора. Для проверки или предварительного тестирования сборки достаточно одного резисторана 1 кОм.

Для примера возьмем самый распространенный тип светодиода– белый с максимальной силой тока 20 мА. По сути, вольтаж не играет особой роли. Главное, чтобы ток не превышал максимально разрешенные параметры. Падение напряжения в зависимости от модели составляет от 1,8 до 3,6 В. Для удобства расчетов возьмем 3 вольта.

Сопротивление для светодиодов

Формула расчета сопротивления.

Вычисляем параметры:

• Разница напряжение источника питания и падения напряжения – 12-3=9.
• Произведение максимальной силы тока (ампер) и коэффициента надежности – 0.02*0,75=0,015.
• Рассчитываем сопротивление(кОм) – 9/0.015 = 600 (кОм).

Формула расчета мощности.

Расчет мощности резистора:

• Разница напряжения источника питания и падения напряжения – 12-3=9.
• Согласно формуле, возводим в квадрат – 9*9=81.
• Делим на сопротивлениерезисторав омах – 81/600=0,135 Вт.

Таким образом, нам идеально подойдет резистор MRS25 (0,6 Вт, 600 Ом, ± 1%). На середину 2020 года его стоимость составляет около 8 рублей. Обычно нет необходимости высчитывать мощность резистора

Тем не менее, это важно делать для проверки будущей сборки

Обычная отвертка индикатор

Индикатор напряжения определяет только фазный провод и ноль, а также наличие напряжения.

Принцип его работы следующий: ток идет по пути: «жало» отвертки → ограничивающий ток резистор → контакт неоновой лампы → человек, который замыкает контакт на рукоятке, прикасаясь к металлической контактной пластине. Сопротивление тела человека включено в рабочую цепь индикатора напряжения. Если вы не прикасаетесь к металлической контактной пластине, световой индикатор гореть не будет.

Основным недостатком таких индикаторных отверток является начало индикации напряжения с 60 В, что не позволяет находить с их помощью обрыв провода.

Назначение и принцип работы

Стабилизаторы должны обеспечивать постоянный рабочий ток светодиодов когда в сети питания есть проблемы с отклонением напряжения от нормы (вам будет интересно узнать, как подключить светодиод от сети 220 вольт). Стабильный рабочий ток в первую очередь необходим для защиты LED от перегрева. Ведь при превышении максимально допустимого тока, светодиоды выходят из строя. Также стабильность рабочего тока обеспечивает постоянство светового потока прибора, например, при разряде аккумуляторных батарей или колебаниях напряжения в питающей сети.

Стабилизаторы тока для светодиодов имеют разные виды исполнения, а обилие вариантов схем исполнения радует глаз. На рисунке приведены три самые популярные схемы стабилизаторов на полупроводниках.

1. Схема а) — Параметрический стабилизатор. В этой схеме стабилитрон задает постоянное напряжение на базе транзистора, который включен по схеме эмиттерного повторителя. Благодаря стабильности напряжения на базе транзистора, напряжение на резисторе R тоже постоянно. В силу закона Ома ток на резисторе также не меняется. Так как ток резистора равен току эмиттера, то стабильны токи эмиттера и коллектора транзистора. Включая нагрузку в цепь коллектора, мы получим стабилизированный ток.
2. Схема б). В схеме, напряжение на резисторе R стабилизируется следующим образом. При увеличении падения напряжения на R, больше открывается первый транзистор. Это приводит к уменьшению тока базы второго транзистора. Второй транзистор немного закрывается и напряжение на R стабилизируется.
3. Схема в). В третьей схеме ток стабилизации определяется начальным током полевого транзистора. Он не зависит от напряжения, приложенного между стоком и истоком.

В схемах а) и б) ток стабилизации определяется номиналом резистора R. Применяя вместо постоянного резистора подстрочный можно регулировать выходной ток стабилизаторов.

Производители электронных компонентов производят множество микросхем стабилизаторов для светодиодов. Поэтому в настоящее время в промышленных изделиях и в радиолюбительских конструкциях чаще применяются стабилизаторы в интегральном исполнении. Почитать про все возможные способы подключения светодиодов можно здесь.

Шаг 12: Демонстрация транзисторов

В этой установке антенна подключена к базе первого транзистора. Когда мы подносим антенну близко к объекту, находящемуся под напряжением переменного тока, в антенну индуцируется небольшой ток из-за электромагнитной индукции. Этот ток запускает первый транзистор, а выход первого транзистора — второй и третий. Общее усиление (или отношение тока коллектора к базовому току) будет тогда умножением трех. Затем третий транзистор включает светодиод и цепь зуммера, указывая на наличие переменного напряжения.
Таким образом, яркость светодиода полностью зависит от тока базы. По мере увеличения потока яркость светодиода повышается, что дает эффект затухания. Вы должны быть очень близко, чтобы заставить эту вещь работать. Может быть, если я сниму крышку антенны, она будет работать хорошо, но опять эта схема не смогла произвести на меня впечатление.

Расчет подключения светодиодов в схемах на 12 и 220 вольт

Отдельный светодиод невозможно напрямую подключить к источнику питания на 12 В поскольку он сразу же сгорит. Необходимо использование ограничительного резистора, параметры которого рассчитываются по формуле: R= (Uпит-Uпад)/0,75I, в которой R является сопротивлением резистора, Uпит и Uпад – питающее и падающее напряжения, I – ток, проходящий по цепи, 0,75 – коэффициент надежности светодиода, являющийся постоянной величиной.

В качестве примера можно взять схему, используемую при подключение светодиодов на 12 вольт в авто к аккумулятору. Исходные данные будут выглядеть следующим образом:

• Uпит = 12В – напряжение в автомобильном аккумуляторе;
• Uпад = 2,2В – питающее напряжение светодиода;
• I = 10 мА или 0,01А – ток отдельного светодиода.

В соответствии с формулой, приведенной выше, значение сопротивления будет следующим: R = (12 – 2,2)/0,75 х 0,01 = 1306 Ом или 1,306 кОм. Таким образом, ближе всего будет стандартная величина резистора в 1,3 кОм. Кроме того, потребуется расчет минимальной мощности резистора. Данные расчеты используются и при решении вопроса, как подключить мощный светодиод к 12 вольтам. Предварительно определяется величина фактического тока, которая может не совпадать со значением, указанным выше. Для этого используется еще одна формула: I = U / (Rрез.+ Rсвет), в которой Rсвет является сопротивлением светодиода и определяется как Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в цепи составит: I = 12 / (1300 + 220) = 0,007 А.

В результате, фактическое падение напряжения светодиода будет равно: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54 В. Окончательно значение мощности будет выглядеть так: P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт). Для практического подключения значение мощности рекомендуется немного увеличить, например, до 0,125 Вт. Благодаря этим расчетам, удается легко подключить светодиод к аккумулятору 12 вольт. Таким образом, для правильного подключения одного светодиода к автомобильному аккумулятору на 12В, в цепи дополнительно понадобится резистор на 1,3 кОм, мощность которого составляет 0,125Вт, соединяющийся с любым контактом светодиода.

Расчет подключения светодиода к сети 220В осуществляется по такой же схеме, что и для 12В. В качестве примера берется такой же светодиод с током 10 мА и напряжением 2,2В. Поскольку в сети используется переменный ток напряжением 220В, расчет резистора будет выглядеть следующим образом: R = (Uпит.-Uпад.) / (I х 0,75). Вставив в формулу все необходимые данные, получаем реальное значение сопротивления: R = (220 — 2.2) / (0,01 х 0,75) = 29040 Ом или 29,040 кОм. Ближайший стандартный номинал резистора – 30 кОм.

Далее выполняется расчет мощности. Вначале определяется значение фактического тока потребления: I = U / (Rрез.+ Rсвет). Сопротивление светодиода рассчитывается по формуле: Rсвет = Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в электрической цепи будет составлять: I = 220 / (30000 + 220) = 0,007А. В результате, реальное падение напряжение на светодиоде будет следующим: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54В. Для определения мощности резистора используется формула: P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59Вт. Значение мощности следует увеличить до стандартного, составляющего 2Вт. Таким образом, чтобы подключить один светодиод к сети с напряжением 220В понадобится резистор на 30 кОм с мощностью 2Вт.

Однако в сети протекает переменный ток и горение лампочки будет происходить лишь в одной полуфазе. Светильник будет выдавать быстрый мигающий свет, с частотой 25 вспышек в секунду. Для человеческого глаза это совершенно незаметно и воспринимается как постоянное свечение. В такой ситуации возможны обратные пробои, которые могут привести к преждевременному выходу из строя источника света. Чтобы избежать этого, выполняется установка обратно направленного диода, обеспечивающего баланс во всей сети.

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто – зеленого.

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током

Немного теории

Для нормальной работы светодиода требуется постоянное напряжение или ток. Они должны быть:

1. Постоянными по направлению. Т. е. ток в цепи светодиода при приложении напряжения должен течь от «+» источника напряжения к его «–».
2. Стабильными, т. е. постоянными по величине, в течение времени работы диода.
3. Не пульсирующими – после выпрямления и стабилизации величины постоянных напряжения или тока не должны периодически изменяться. Схема формы напряжения на выходе двухполупериодного выпрямителя при фильтрации электролитическим конденсатором (на схеме черный и белый прямоугольники с маркировкой «+»). Пунктир – напряжение на выходе выпрямителя. Конденсатор заряжается до амплитуды полуволны и постепенно разряжается на сопротивлении нагрузки. «Ступеньки» – это пульсации. Отношение амплитуд ступеньки и полуволны в процентах – это коэффициент пульсации.

Для светодиодов вначале использовали имевшиеся источники напряжения – 5, 9, 12 В. А рабочее напряжение p-n перехода от 1,9-2,4 до 3,7-4,4 В. Поэтому включение диода напрямую – это почти всегда его физическое сгорание от перегрева большим током. Ток нужно ограничивать токоограничивающим резистором, тратя энергию на его нагрев.

Светодиоды можно включать последовательно по несколько штук. Тогда, собрав из них цепочку, можно по сумме их прямых напряжений дойти почти до напряжения источника питания. А оставшуюся разницу «погасить», рассеяв ее в виде тепла на резисторе.

Вариант для автомобиля

Раньше в различных «контрольках» автоэлектриков в качестве индикатора применялась маломощная лампочка 12 Вольт. С ее помощью осуществлялась проверка напряжения в различных частях бортовой сети автомобиля. Сейчас в большинстве промышленных и самодельных индикаторов 12 В используются светодиоды.

Конструкция таких приборов практически ничем не отличается от первого рассмотренного индикатора. Чтобы переделать первый указатель на 12 В, нужно исключить простой диод или заменить его на двухцветный LED. Гасящий резистор при 12 В должен иметь сопротивление 680 Ом.

Так выглядит применение светодиодов в индикаторах различного назначения. Однако на основе LED можно сделать множество других устройств, которые будет отличать простота, экономия и надежность. Индикаторные и сверхъяркие светодиоды можно применить для освещения или подсветки разных объектов. Используя LED в качестве источника опорного напряжения, можно построить параметрический стабилизатор напряжения.

Почему индикатор светится при прикосновении к нулевому проводу

Такой вопрос мне задавали многократно. Одной из причин является неправильное применение светодиодного индикатора. Как правильно держать светодиодный индикатор-пробник при поиске фазы, написано в статье выше.

Второй возможно причиной такого поведения индикатора является обрыв нулевого провода. Например, сработал автомат защиты, установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Необходимо в обязательном порядке удалить автомат с нулевого провода или закоротить его выводы перемычкой.

При обрыве нулевого провода на него через включенные в электросеть приборы, например, через индикатор подсветки выключателя, телевизор в дежурном режиме, любое зарядное устройство, выключенный только кнопкой пуск компьютер и другие электроприборы, поступает фаза. Индикатор это и показывает. В таком случае нулевой провод может быть опасным и прикосновение к нему недопустимо. Нужно найти и устранить обрыв нулевого провода, который может находиться и в распределительных коробках.

Индикатор напряжения со светодиодом

Индикатор напряжения со светодиодной лампой, работающей от батареек лишен подобного недостатка. Их можно использовать для работы с электросетями, имеющими значительно меньшее напряжение.

Внешне они почти не отличаются от индикаторов с неоновой лампой. Однако внутри данных отверток расположен биполярный транзистор.

Подобные отвертки многофункциональны. Ими можно определять «фазу» и «ноль», наличие напряжения, обрыв цепи, находить место повреждения в проводнике, устанавливать полярность источников постоянного тока, находить место расположения скрытой проводки. При необходимости вы можете узнать про коронку для бетона.

Автомобильный индикатор напряжения

Среди областей, где применение индикатора напряжения на светодиодах имеет неоспоримую пользу, можно выделить эксплуатацию автомобильного аккумулятора. Для того чтобы аккумулятор служил долго, необходимо контролировать напряжение на его клеммах и поддерживать в заданных пределах.

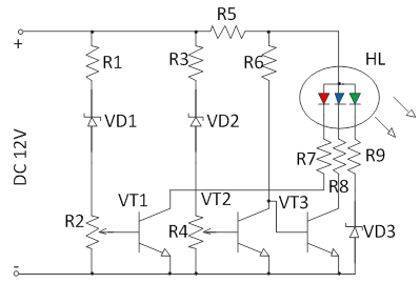

Предлагаем вам обратить внимание на схему автомобильного индикатора напряжения на RGB-светодиоде, с помощью которой вы поймете, как изготовить устройство самостоятельно. RGB-светодиод отличается от обычного, наличием 3-х разноцветных кристаллов внутри своего корпуса

Данное свойство мы будем использовать для того, чтобы каждый цвет сигнализировал нам об уровне напряжения.

Схема состоит из девяти резисторов, трех стабилитронов, трех биполярных транзисторов и одного 3-цветного светодиода

Обратите внимание, какие элементы рекомендуется выбирать для реализации схемы

1. R1=1, R2=10, R3=10, R4=2.2, R5=10, R6=47, R7=2.2, R8=100, R9=100 (кОм).
2. VD1=10, VD2=8.2, VD3=5.6 (В).
3. VT – BC847C.
4. HL – LED RGB.

Результат такой системы следующий. Светодиод загорается:

• зеленым – напряжение 12-14 В;
• синим – напряжение ниже 11,5 В;
• красным – напряжение свыше 14,4 В.

Это происходит за счет правильно собранной схемы. С помощью потенциометра (R4) и стабилитрона (VD2) выставляется низший предел напряжения. Как только разность потенциалов между клеммами батареи становится меньше указанного значения – транзистор (VT2) закрывается, VT3 открывается, синий кристалл индуцирует. Если напряжение на клеммах находится в указанном диапазоне, то ток проходит через резисторы (R5,R9), стабилитрон (VD3), светодиод (HL), естественно, светит зеленым, транзистор (VT3) находится в закрытом состоянии, а второй (VT2) – в открытом. С помощью настройки переменного резистора (R2), превышение напряжения больше 14,4 В будет отображаться свечением светодиода красного цвета.

Для домашней сети

Отличительной особенностью бытовой сети и подключаемых к ней приборов является питающее напряжение на 220В. Поэтому все запчасти для контрольки должны выбираться исходя из этой величины.

Из запчастей вам понадобятся:

• два провода – если контролька вам нужна для одноразового использования, можно использовать и алюминиевые провода. Если вы планируете применять ее неоднократно, лучше брать медный многожильный провод, так как он не боится перегибов и более удобен в эксплуатации.
• патрон под лампочку – выбирайте только закрытые модели из изоляционного материала, никаких оголенных токоведущих элементов, к которым был бы открыт доступ, быть не должно.
• контрольная лампочка – выбирается в соответствии с размером цоколя патрона, а при наличии защитного кожуха и по габаритам колпака.
• щупы – не являются обязательным элементом контрольной лампы, но значительно упрощают работу, а при наличии упоров еще и повышают безопасность. В качестве щупа можно устанавливать не только заводские изделия, но и любые подручные средства – болты с накрученными гайками, спицы и т.д.
• колпак или защитный кожух – также не является обязательным элементом, но снижает вероятность повреждения особо хрупких деталей. По конструкции бывает сплошной или решетчатый.

Последние два пункта актуальны для контрольки многоразового использования, если вы хотите прозвонить цепи электропроводки один раз, можно собрать тестер без щупов и кожуха.

Изготовление контрольки на 220В

Чтобы собрать контрольку, вам потребуются такие инструменты: отвертка, паяльник, кусачки или пассатижи. В зависимости от ситуации, вам может понадобиться только часть этих приспособлений. К примеру, если пайка не предвидится, можно обойтись и без паяльника. Следует отметить, что провода к патрону можно припаивать, а не прикручивать, так получиться надежней.

Процесс изготовления состоит из таких этапов:

1. Разберите патрон на составляющие элементы, чтобы получить доступ к точкам подключения;
2. Подключите провода к выводам патрона, для этого заведите их в клеммный зажим и плотно зажмите отверткой, а если такое соединение не предоставляется возможным, припаяйте провода к выводам;
3. Соберите патрон, провода контрольки выведете в специально предназначенное для этого отверстие;
4. Подключите или припаяйте щупы к выводам проводов, места подключения или пайки заизолируйте, сами щупы должны иметь достаточную изоляцию, чтобы в ходе работы исключалась возможность прикосновения к оголенным токоведущим деталям;
5. Вкрутите лампу в патрон, при необходимости, закройте ее защитным кожухом.

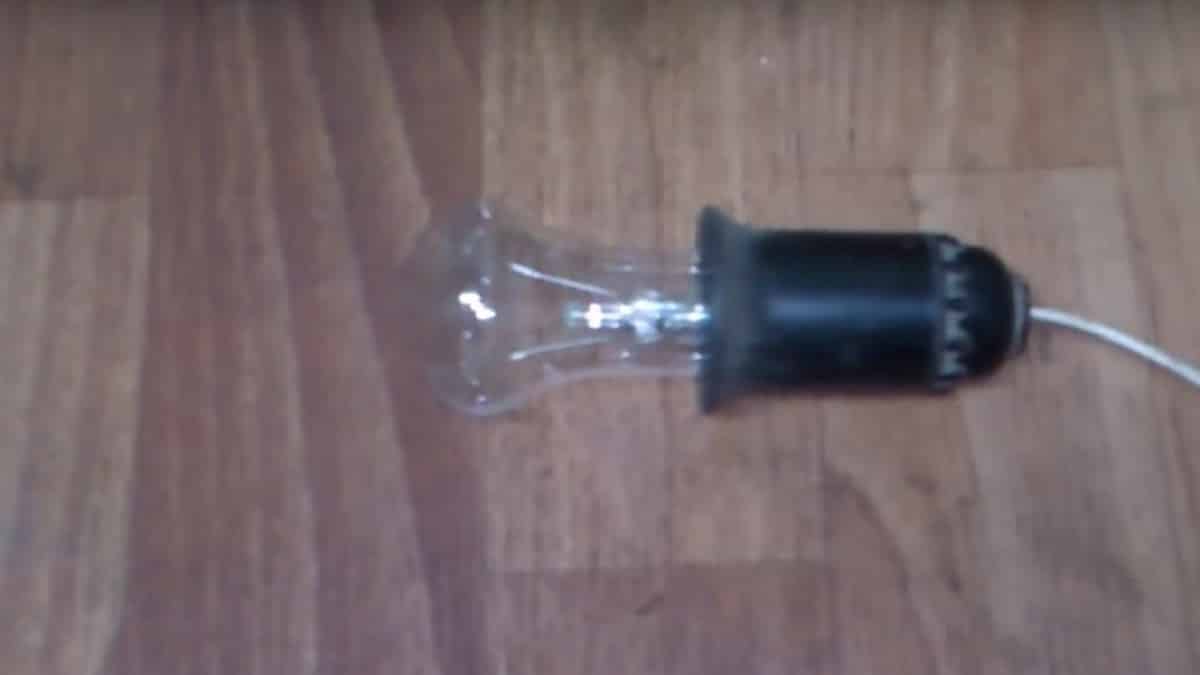

Рис. 1: Готовая контролька на 220В Контролька на 220 В готова к использованию для прозвонки проводов и электрических цепей. При постоянной работе такой контролькой не забывайте периодически проверять ее работоспособность в заведомо исправной сети, находящейся под напряжением.

Индикатор напряжения на светодиодах своими руками: схемы с описанием

Светодиоды давно применяется в любой технике из-за своего малого потребления, компактности и высокой надежности в качестве визуального отображения работы системы. Индикатор напряжения на светодиодах это полезное устройство, необходимое любителям и профессионалам для работы с электричеством. Принцип используется в подсветках настенных выключателей и выключателей в сетевых фильтрах, указателях напряжения, тестерных отвертках. Подобное устройство можно сделать своими руками из-за его относительной примитивности.

На 12 вольт

Схема индикатора на светодиодах для определения напряжения заряда автомобиля содержит 16 деталей.

Схема пробника на 12 вольт.

В приборе установлены три делителя напряжения: на резисторах, стабилитронах и транзисторах. Их выходы подключены к трехцветному светодиоду.

Однополюсные измерительные приборы

В схему однополюсного индикатора входит сигнальная неоновая лампа и резистор. Элементы помещены в диэлектрический прозрачный корпус с выступающим контактом (жалом). На другом конце этот индикатор фазы оснащен плоским контактом на головке.  Внешним видом он напоминает отвертку, поэтому прибор так и называется – отвертка индикаторная.

Рекомендуется перед применением индикатора провести его испытание, притрагиваясь контактом-жалом к электрическому проводнику, который точно находится под током. Если в отвертке-тестере используются батарейки, проверяют ее, прикоснувшись одновременно и к контакту-жалу, и к пластинке на ее головке. Тестерная отвертка может использоваться при напряжении сети не более 1000 В! Используемые в ней элементы просто не рассчитаны на более высокое напряжение. При использовании категорически запрещается прикасаться пальцами к жалу индикатора! Жало – это, по сути, оголенный проводник, если дотронуться им до контакта, находящегося под напряжением, и одновременно прикоснуться к нему пальцем, ударит током! Поэтому при работе держать отвертку разрешается только за рукоятку!

Пользоваться отверткой просто. Для того, чтобы проверить наличие напряжения в цепи, нужно прикоснуться пальцем к контакту на головке указателя, а жалом к оголенному проводнику или токоведущей части оборудования. Если они под напряжением «неонка» начнет светиться.

Указатель напряжения с функциями бесконтактной, звуковой и контактной световой индикацией

Данный индикатор в отличии от своих конкурентов, представленных выше, помимо светового оповещения, имеет еще и звуковое. Эта функция делает данный прибор очень безопасным при определении наличия или отсутствия напряжения.

На данном указателе, бесконтактный режим определения наличия напряжения, имеет звуковое оповещение, при этом, он сопровождается световой индикацией зеленого цвета.

Контактный режим, имеет только световое оповещение, сопровождается индикацией красного цвета.

Для этого на приборе предусмотрены две светодиодные лампочки.

Для звука имеется динамик.

На торце указателя расположен переключатель режимов работы:

1. «O» — функция контактного светового оповещения, сопровождается свечением красной лампочки, определяет наличие напряжения только при непосредственном контакте с фазой;
2. «L» — функция бесконтактного звукового оповещения средней чувствительности, сопровождается свечением зеленой лампочки, определяет напряжение с небольшого расстояния, даже через двойную изоляцию провода;
3. «H» — функция звукового оповещения максимальной чувствительности, сопровождается свечением зеленой лампочки, определяет наличие напряжения с большого расстояния через изоляцию провода.

Рабочая часть скрытая под защитным колпачком, выполнена в виде плоской отвертки.

На торце указателя напряжения предусмотрен специальный контакт, который в совокупности с основной рабочей частью прибора используется для определения целостности цепи. Режим так называемой «прозвонки».

Последовательность работы в режиме «прозвонки»:

• снимаем перчатки;
• зажимаем пальцем правой руки торцевой контакт индикатора напряжения;
• далее, основной рабочей частью (выполненной под плоскую отвертку), касаемся одного конца жилы проверяемого провода;
• до второго конца провода необходимо дотронуться пальцами левой руки.

Если цепь целая, то:

• в режиме «О» — загорится красная лампочка;
• в режиме «L» и «H» — будет гореть зеленая лампочка в сопровождении с звуковым сигналом;

Если цепь повреждена:

ни в одном из режимов индикатор реагировать не будет.

Проверим указатель в работе

Включаем режим контактной индикации — «О».

Теперь, поочередно подносим указатель напряжения сначала к нулевому контакту автоматического выключателя, где он как и положено ничего не показывает.

Затем, к фазному контакту. Световая индикация указателя напряжения загорелась.

Переходим к бесконтактному режиму средней звуковой и световой индикации «L».

Данный режим может работать как с голой рабочей частью указателя, так и с защищенной колпачком. Итак, включаем режим и подносим указатель к автоматическому выключателю. Контактов касаться не нужно! Держим прибор на расстоянии 1-2 см от токоведущих частей. Возле нулевого контакта индикаторы указателя молчат, а возле фазного начинают издавать звуковое и световое оповещение, загорается зеленая лампочка.

Тестируем прибор в последнем положении переключателя -«H», режим повышенной чувствительности бесконтактной звуковой и световой индикации.

Пользоваться данным режимом можно как с надетым, так и со снятым колпачком. Включаем прибор и подносим его к автоматическому выключателю.

Указатель включает звуковое и световое оповещение при обнаружении на одной из жил провода или кабеля фазы уже за 20 сантиметров до контактов автоматического выключателя.

Подведем итоги по тестированию данного указателя напряжения

Плюсы:

• большой набор функций, три режима индикации, одна световая и две звуковые;
• возможность определять напряжение на расстоянии;
• бесконтактная световая индикация дублируется звуковой;
• имеется функция проверки целостности цепи.

Минусы:

• прибор работает от батареек типа LR44, 157, А76 или V13GA, довольно быстро садятся. Перед проведением работ требуется предварительная проверка работоспособности прибора;
• рабочая температура окружающей среды от-10 до +50 градусов Цельсия.

Вывод:

Отличный, понятный и адекватный прибор, с широким набором функций. Подойдет как для профессионала, так и для новичка.

Основные выводы

Подключить своими руками светодиод (несколько диодов) с использованием резисторов и накопителей заряда целесообразно, если у них небольшая мощность. Такие источники света предназначены для индикации или подсветки. Для мощных ламп эти схемы не подходят.

Если все же нужно подключить небольшую лампочку к сети 220 В, важно правильно подобрать параметры всех элементов. Высокое напряжение переменного тока быстро разрушает те из них, которые неспособны пропускать обратный ток

Залог успеха – ограничение амплитуды и грамотное определение амортизационного запаса. Немаловажно так же качество диодов и других деталей.
