Технические характеристики кабеля NYM

Производители

Многие часто задаются вопросом какие производители кабеля КГН являются самыми надежными. Исходя из полученных данных, рекомендовано покупать продукцию следующих производителей:

• «Электрокабель» Кольчугинский завод«;
• «Камкабель»;
• «Рыбинсккабель»;
• АО «Сибкабель»;
• ГК «Севкабель».

Кабельный завод «Севкабель»

ООО «ГК «Севкабель»

Компания «Севкабель» (бывший завод Торгового дома «Сименс и Гальске») начала функционировать с 1879 года. Основателем является немецким промышленник Карл-Генрих Сименс. На протяжении нескольких лет своего существования компания занимает лидирующую позицию. Благодаря универсальным возможностям компания производит широкую номенклатуру кабелей. Качество производства уже оценено покупателями России и за рубежом. Оптические и силовые изделия, самонесущие изолированные провода, низковольтные силовые провода — вот основные направления развития ОАО «Севкабель».

Устойчивая инфраструктура деловых связей успешного предприятия, постоянное совершенствование технологий, современный менеджмент и маркетинг базируются на вековых традициях качества, на опыте предыдущих поколений кабельщиков.

АО «Сибкабель»

АО «Сибкабель»

Ассортимент продукции завода насчитывает более 60 марок кабелей и проводов (свыше 20 000 маркоразмеров). Основные группы: силовые изделия до 1 кВ, контрольные, телефонные, силовые гибкие кабели, установочные, обмоточные, эмалированные провода, кабели для погружных электронасосов. Потребителями кабельно-проводниковой продукции, выпускаемой в АО «Сибкабель», являются железнодорожные и нефтяные компании, организации горнодобывающей, энергетической и строительной отраслей.

ОАО Электрокабель «Кольчугинский завод»

ОАО «Электрокабель «Кольчугинский завод»

100% продукции завода сертифицировано по системе обязательной либо добровольной сертификации в соответствии с требованиями Госстандарта России, 90% — на соответствие требованиям безопасности в системе ГОСТ Р.

Общая номенклатура Кольчугинского завода «Электрокабель» составляет более 25 000 маркоразмеров кабельно-проводниковой продукции.

Вся продукция Кольчугинского завода «Электрокабель» сертифицирована по системе обязательной либо добровольной сертификации в соответствии с требованиями Госстандарта России.

Многие провода сертифицированы в различных национальных системах сертификации. Судовые кабели имеют одобрение Российского морского регистра судоходства и Российского речного регистра.

Кабели марки NYM изготавливаются в соответствии с требованиями стандартов Союза немецких электротехников (DIN VDE), завод имеет соответствующую лицензию на их производство.

Силовые провода с изоляцией из сшитого полиэтилена на среднее и высокое напряжение разрешены к прокладке крупнейшими энергосистемами России.

ООО «Камский кабель»

ООО «Камский кабель»

«Камский кабель» — один из крупнейших кабельных заводов в Европе. Предприятие в число лидеров кабельной промышленности. С 1957 года завод обеспечивает потребности страны в надежной и современной кабельно-проводниковой продукции. Предприятие производит кабели и провода, которые отправляется на крупнейшие стройки страны.

Ассортимент продукции насчитывает более 55 000 маркоразмеров. Современное технологическое оборудование, мощная испытательная база завода «Камкабель» обеспечивают выпуск качественных и надежных изделий с различными видами изоляции.

Кабельно-проводниковая продукция под торговой маркой «Камкабель» востребована в электроэнергетике, в нефтяной, угледобывающей, металлургической отраслях, в промышленном и жилом строительстве, на объектах РЖД, в авиа и судо-строении. Кабели и провода пермского завода известны не только на территории России и стран СНГ, но в Европе и Азии.

ООО «Рыбинсккабель»

ООО «Рыбинсккабель»

«Рыбинский завод» — ведущее предприятие кабельной промышленности с широчайшей номенклатурой выпускаемых изделий. Завод основан в 1949 году для обеспечения потребностей автотракторной отрасли. Находясь в центре промышленной зоны, «Рыбинсккабель» быстро превратился в универсальное предприятие по выпуску качественной продукции, применяемой в изделиях гражданского и оборонного назначения.

В завершение следует отметить, что покупать провод необходимо с запасом. Конечно, в случае нехватки изделия можно и нарастить, но целое всегда надежнее собранного из кусков.

Плюсы и минусы использования кабеля NYM

На данное время подобное изготовление является некой «золотой серединой» на рынке, среди подобной группы товаров. Ниже приведены основные преимущества, которые стоит выделить:

• Эластичность и удобство работы с изделием. Все это стало возможным благодаря внутреннему слою на основе каучука, что делает сам кабель довольно таки гибким, эластичным и податливым для подобного вида работ. Подобный плюс стоит использовать в монтажных работах различных видов электропроводки в недоступных или труднодоступных местах. Так же если вам предстоит провести электрическую линию на достаточно значимом расстоянии, то кабель не боится земли и сырости.
• Качество продукции. Изделие, прежде чем попасть на рынок к потребителю, проходит большое количество исследований и испытаний, в том числе и в зарубежных центрах. Так что, приобретая продукт подобного типа, можно не колебаться и быть убежденным, что изоляция, ее надежность, сечение жил соответствует принятым стандартам и четко указана в маркированной шифровке.
• Кабельное изделие абсолютно негорючее. Все благодаря тому-же внутреннему слою. А потому его зачастую применяют в условиях, что являются пожароопасными.
• Изделие имеет множество лестных и положительных отзывов, от специалистов в областях электромонтажа. Но если просмотреть форумы то все же подавляющее большинство рекомендаций говорят об преимуществах кабеля при использовании его в осветительных целях и силовых цепях.
• Длительный срок эксплуатации.

Преимущества изделия говорят сами за себя. Пожалуй, злостным недостатком остается цена изделия. По сравнению с более доступными продукциями отечественного производителя, за подобный кабель придется отдать более крупную сумму.

Стандартная схема кабеля. Так выглядит подобный оригинальный продукт.

Маркировка и обозначение кабеля NYM

Аббревиатура (обозначение) кабеля состоит из трех символов NYM, что расшифровываются:

• N — стандартный кабель (по немецкой шкале).
• Y — изоляционный слой из поливинохлорид (ПВХ) пластика.
• M — присутствует наружная оболочка.

Отсутствия в маркировке буквы «А» сообщает нам о том, что материал из которых изготовлены проводники — медь. Также сюда дополнительно могут наносится другие знаки маркировки:

• J — в наличии есть желтый/зеленый провод.
• O — изделие не имеет желтую/зеленую жилу.

Пример стандартной маркировки. То как она должна выглядеть на оригинальном кабеле. К примеру такая маркировка как NYM-J 3×3,5 — 0,88 расшифровывается: кабель общего образца, имеющий внешний слой из поливинохлорид (ПВХ) пластика, три жилы, сечения которых равно 3,5кв.мм на напряжения 0,88 кВ.

Конструкция и характеристики

Монтаж небольших объектов ограничивается проводниками номинального поперечного сечения до 6 мм2. Ограничим диапазон сравнения базовых параметров тремя медными жилами и четырьмя, сечением 1,5 мм2, то есть 3х1,15 и 4х1,15. Вот так они выглядят на фото.

Маркировка

• ПВС – установочный провод (П), (В) полихлорвиниловая (виниловая, ПХВ) изоляция, соединительный (С).
• ВВГ – силовой кабель с (В) виниловой изоляцией жилы, ПХВ оболочкой (В), нет защитного броневого покрова — голый (Г).
• После буквенной маркировки идет цифровая, которая расшифровывает количество жил, их поперечное сечение.

Параметры

Удобнее сравнивать основные параметры, представленные таблицей. Ограничивая размеры формы, приводятся характеристики, значение которых различно у выбранных для сравнения марок проводной продукции.

Характеристики	ПВС	ВВГ
Номер ГОСТ	ГОСТ 7399-97	ГОСТ 16442-80
Назначение	Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, для изготовления шнуров удлинительных	Для эксплуатации в стационарном состоянии, в том числе для прокладки на открытом воздухе
Механические
Конструкция проводника	Скрученные тонкие проволоки, гибкая	Монолитная, жесткая
Толщина оболочки, мм	0.8	0.9
Прочность при растяжении изоляции и оболочки относительного удлинения при разрыве – не менее, %	150	125
Ресурс стойкости к знакопеременным деформациям изгиба при номинальном напряжении, должен быть, циклов (движений), не менее:	30000	не нормируется
Масса 1 км, кг	88.5	72
Электрические
Сопротивление изоляции при 20 градусов С, на 1 км, не менее, мОм	10	12
Испытание изоляции переменным напряжением частотой 50 Гц и без погружения в воду, кВ.	2,0 в течение 5 минут	3,0 в течении 10 минут
После выдержки в воде при (20+-5) градусов С в течение 1 ч испытание переменным напряжением частотой 50 Гц в течение 15 мин, кВ	2000	не нормируется
Номинальная токовая нагрузка, на воздухе\в земле, не более, А	14/не нормируется	24/33
Температурные
Сохранять стойкость к деформации при, градусов С	70	80
Максимальная температура токопроводящей жилы при эксплуатации, градусов С	70	80
Температура эксплуатации, градусов С	-25/+40 градусов	-50/+50
Длительно допустимая температура нагрева жил, градусов С	+70	+80
Максимально допустимая температура при токах КЗ в течении 4 сек, градусов С	не нормируется	+160
Допустимый нагрев жил в аварийном режиме	не нормируется	+80
Срок службы при ресурсе соблюдении условий эксплуатации, хранения и транспортирования, не менее, лет:	6 (10 в стационарных установках)	30

Подобие

Оба кандидата имеют много общего. Одинаков материал проводника, изоляции. Полихлорвинил, модифированный присадками, приобретает дополнительные свойства, что отражается в маркировке материала.

• Нг – изоляция не поддерживает горения, самостоятельно затухает;
• Нд или Ls – модификатор, препятствующий образованию дыма;
• Т – дополнительная маркировка этим символом означает хорошую устойчивость действию плесневого грибка, гниению.

Отличие

ГОСТы прямо определяют, что ПВС – провод, а ВВГ – кабель. Рядовому потребителю различия никакого. Подрядчики огромных объектов, где сметы считают используя единые нормы расценок, предпочитают работать с кабелем. Расценки выполнения работ выше.

Конструкция жилы создает бонус проводу. Эластичность создает удобство, когда необходимы гибкие подключения бытовых приборов и промышленного оборудования. Любые временные соединения сложно выполнить жестким кабелем. «Правила устройства электрических установок» предписывают перед подключением патронов светильников, розеток, выключателей зачищенные концы перед заделкой под винт залуживать или обжимать специальными наконечниками.

Большая толщина оболочки изоляции кабеля (изоляция жил одинаковой величины) дает значительные преимущества. Больше сопротивление изоляции, значит больше предельно допустимое напряжение. Утолщенный слой позволяет без урона переносить повышенную рабочую температуру проводника, а значит, допускает увеличение токовой нагрузки эквивалентного сечения.

ПВС стоит дороже ВВГ. Разница цен, незначительная для продукции малого сечения, с увеличением его становится все ощутимее. Это объясняется более сложной технологией изготовления провода. Вытягивание большого количества тонкой проволоки, последующее свивание сложнее получения одной жилы необходимого сечения.

Срок службы

Расчетный срок службы кабелей ВВГ и NYM составляет не менее 30 лет.

А если будут самые обычные условия и отсутствие номинальной загрузки, то может и все 50! Именно эти две основные марки кабеля подробно рассмотренные в статье и являются самыми пригодными и ходовыми для монтажа эл.проводки, подключения розеток, выключателей и освещения.

Есть еще одна марка отличная от двух вышеприведенных, которая в небольших количествах может вам понадобиться. Но это не кабель, а провод – ПВ-3.

Он гибкий, многожильный, его легко гнуть в малогабаритных пространствах и удобно подключать на автоматы через наконечники НШВИ. Именно поэтому его и используют при сборке электрощитов.

Ну и в конце приведем расшифровку всех значений букв в марках кабеля, которые широко применимы в наших электросетях.

Лучшие производители кабеля NYM

Кабель NYM изготавливается за рубежом, поэтому основными его производителями являются Франция (Nexans), Турция (DENIZLI CABLE LTD) и Германия. Здесь лидерами по производству кабеля считаются компании: «TKD Kabel», «Helukabel» и фирма «Lapp Kabel».

Выпускает кабель NYM и такие отечественные производители, как «Псковкабель», «Севкабель», а также «Камкабель». Продукция данных производителей электротехнических изделий прошла международную сертификацию и соответствует всем существующим стандартам.

При этом важно понимать, что за последнее время на рынках электротехнических изделий можно все чаще встретить подделки, под тот или иной бренд. Не обошли стороной в данном плане и кабель NYM

Здесь можно встретить подделку также, со следующей аббревиатурой — «HUM» или «NUM». Конечно же, ничего общего с кабелем NYM в данной продукции нет.

Конструкция

Для лучшего понимания конструкции кабеля NYM рассмотрим его устройство на конкретном примере.

Рис. 1: конструкция кабеля NYM

Как видите на рисунке, данная марка имеет следующее расположение элементов:

• 1 – токоведущая жила, которая выполнена из меди, их количество зависит от конкретной модели кабеля NYM и может варьироваться от 1 до 5 проводников, у некоторых заводов можно встретить модели с 7 проводниками. Сечение жил может варьироваться от 1,5 мм2 до 35 мм2 каждая из жил равнозначна по габаритам. При площади сечения до 10 мм2 включительно жила изготавливается монолитным проводником. А от 16 мм2 и более выполняется из нескольких скрученных проволок.
• 2 – изоляция проводников, изготавливается из поливинилхлорида и характеризуется различным окрасом, в зависимости от назначения каждой из жил. Конкретная маркировка для каждого типа приведена в таблице ниже:

Таблица: цветовая маркировка жил кабеля

Цвет наружной изоляции проводника	Назначение
синий	Нейтраль (N)
жёлто-зелёный	Проводник защитного заземления (PE)
чёрный, коричневый, серый	Фазные проводники.

• 3 — герметизирующий слой, выполняется из не вулканизированной мелонаполненной резины, обеспечивает дополнительную изоляцию и предотвращает проникновение влаги извне. За счет этого наполнителя кабель NYM удерживает круглую форму, а также не подвержен горению.
• 4 – наружная оболочка, выполнена из листового пластика и предназначена для защиты от механических воздействий и агрессивных веществ. Ее границы определяют общую площадь сечения NYM, которая зависит как от количества жил, так и от размеров изоляции на проводах и в промежуточном слое. Данный параметр влияет на возможность расположения в нишах, пустотах, лотках и т.д. Площадь сечения кабеля не всегда постоянна, но приблизительные размеры можно определить из таблицы:

Таблица: геометрические параметры элементов некоторых кабелей NYM

Количество жил и сечение каждой	Номинальная толщина изоляции, мм	Номинальная толщина промежуточного слоя, мм	Номинальная толщина оболочки, мм	Номинальное сечение кабеля ,мм2
Минимум	Максимум
2х1,5	0,6	0,4	1,4	8,4	9,8
2х2,5	0,7	0,4	1,4	9,8	11
3х1,5	0,6	0,4	1,4	8,8	10,5
3х2,5	0,7	0,4	1,4	10	11,5
3х4	0,8	0,4	1,4	11,5	13
4х1,5	0,6	0,4	1,4	9,5	11
4х2,5	0,7	0,4	1,4	11	12,5
4х4	0,8	0,4	1,6	12,5	14,5
4х6	0,8	0,6	1,6	14,5	16,5
5х1,5	0,6	0,4	1,4	9,9	12
5х2,5	0,7	0,4	1,4	11,5	13,5
5х4	0,8	0,6	1,6	14	16,5
5х6	0,8	0,6	1,6	15,5	18

Основные параметры NYM

Выбирая такое изделие как кабель, необходимо обратить внимание на основные технические характеристики этого продукта, а именно:

• гарантийный срок службы изделия — 5 лет;
• температура, что позволена при эксплуатации — от -50°C до +50°C;
• минимальная температура разрешенная для укладки — не менее -5°C;
• срок эксплуатации(службы) изделия — от 30 лет
• наименьший радиус, что допускается при искривлении — четыре внешних диаметра;
• стандартная длинна изделия — не менее 50м;
• наибольшая допустимая температура накала изделия (на длительный срок) при эксплуатации — +70°C;
• желаемый коэффициент влажности воздуха при температуре не более при 35 С -98%.

Моток кабеля стандартной длины в упаковке (50 и более метров)

Не стоит забывать о важности знаний про допустимый ток для данного изделия. Все зависит от сечения жил, температуры снаружи и самого способа прокладки

Вот основные необходимые данные предоставлены в таблице.

Таблица нагрузочных токов:

Сечение, мм.кв.	Ток, А
3х1,5	15
3х2,5	21
3х4	27
3х6	34
3х10	50

Касательно остальных характеристик кабеля (допустимый уровень напряжения, общий диаметр самого изделия, весовые характеристики и пр), они скорее всего будут отличаться друг от друга, все зависит от размеров самого проводника. Все наиболее значимые параметры можно пересмотреть в таблицах.

Таблица основных характеристик:

Основные табличные данные (наиболее распространенные и востребованные) и характеристики.

Таблица сечение\удельный вес кабеля марки NYM-J:

Таблица допустимых токов:

Кабель силовой установочный NYM

Применение кабеля NYM:

Кабель силовой установочный NYM в оболочке, не содержащей свинца, предназначен для промышленного и бытового стационарного монтажа цепей электрического освещения и силового оборудования. Кабель подходит для прокладки в сухих и влажных помещениях, внутри и вне кирпичных и бетонных стен, в штукатурке, в бетоне (за исключением трамбованного и вибробетона), за исключением прямой заделки в сырой бетон. Если кабель не подвергается воздействию прямых солнечных лучей (например, прокладывается в трубах, в закрытых установочных и изогнутых каналах), его также можно использовать на открытом воздухе. Прокладка в земле или в воде не допускается.

Напряжение Uo/U

300/500 B

Строение кабеля NYM:

• Медная круглая жила, многопроволочная/моножила
• ПВХ изоляция жил
• Внутренняя оболочка
• ПВХ внешняя оболочка, цвет – серый

Цвета жил:

NYM-J – с желто-зеленой защитной жилойNYM-O – без защитной жилы

• 1 жила: NYM-O черная, NYM-J желто-зеленая
• 2 жилы: NYM-O черная, синяя
• 3 жилы: NYM-O: черная, синяя, коричневая; NYM-J: желто-зеленая, черная, синяя
• 4 жилы: NYM-O: черная, синяя, коричневая, черная; NYM-J: желто-зеленая, черная, синяя, коричневая
• 5 жил: NYM-J: желто-зеленая, черная, синяя, коричневая, черная
• 7 и более жил: NYM-O: черные, с белой нумерацией; NYM-J: черные, с белой нумерацией, одна жила желто-зеленая

Конфигурация проводников:

согласно VDE 0295

• RE – круглая моножила
• RM – круглый, многопроволочный

Основные технические характеристики кабеля NYM:

• Диапазон рабочих температур – от -40?С до +70?С;
• Максимальная температура при коротком замыкании (не дольше 5 секунд);
• Удобен при монтаже;
• Не поддерживающий горения (DIN VDE 0482-265-1 и 265-2-1);
• Оболочка не содержит свинца;
• Минимальный радиус изгиба примерно 4хD кабеля;
• Минимальная температура монтажа +5?С;
• Использование в бетоне (кроме трамбованного и вибробетона), в кабельных каналах, в трубах, в штукатурке, на открытом воздухе, при защите от прямых солнечных лучей.

Количество жил и их сечение	Толщина изоляции	Толщина оболочки	Внешний диаметр	Сопротивление при 70 °С	Сопротивление изоляции	Допустимая токовая нагрузка в стене или штукатурке	Допустимая токовая нагрузка в кабель-канале или стене	Допустимая токовая нагрузка при коротком замыкании (<1 сек.)	Общий вес
n x кв.мм	мм	мм	мм	Ω/км	МОм/км	А	А	кА	кг/км
1×1,5	0,6	1,4	5,8	12,1	0,0100	17,5	15,5	0,172	40
1×2,5	0,7	1,4	6,4	7,41	0,0094	24,0	21,0	0,287	60
1×4	0,8	1,4	7,2	4,61	0,0087	32,0	28,0	0,460	90
1×6	0,8	1,4	7,6	3,08	0,0074	41,0	36,0	0,690	110
1×10	1,0	1,4	8,6	1,83	0,0072	57,0	50,0	1,150	160
1×16	1,0	1,4	10,2	1,15	0,0053	76,0	68,0	1,840	240
2×1,5	0,6	1,4	9,0	14,5	0,0100	19,5	16,5	0,172	125
2×2,5	0,7	1,4	10,5	8,87	0,0094	27,0	23,0	0,287	170
3×1,5	0,6	1,4	9,0	14,5	0,0100	19,5	16,5	0,172	145
3×2,5	0,7	1,4	10,8	8,87	0,0094	27,0	23,0	0,287	195
3×4	0,8	1,4	12,2	5,52	0,0087	36,0	30,0	0,460	270
3×6	0,8	1,6	14,0	3,69	0,0074	46,0	38,0	0,690	360
3×10	1,0	1,6	17,0	2,19	0,0072	63,0	52,0	1,150	565
4×1,5	0,6	1,4	10,0	14,5	0,0100	17,5	15,5	0,172	170
4×2,5	0,7	1,4	11,8	8,87	0,0094	24,0	21,0	0,287	235
4×4	0,8	1,6	13,8	5,52	0,0087	32,0	28,0	0,460	340
4×6	0,8	1,6	15,3	3,69	0,0074	41,0	36,0	0,690	455
4×10	1,0	1,6	18,0	2,19	0,0072	57,0	50,0	1,150	680
4×16	1,0	1,6	22,5	1,38	0,0053	76,0	68,0	1,840	1050
4×25	1,2	1,8	27,5	0,870	0,0051	96,0	80,0	2,880	1650
4×35	1,2	1,8	31,0	0,627	0,0045	119,0	99,0	4,020	2010
5×1,5	0,6	1,4	11,0	14,5	0,0100	17,5	15,5	0,172	195
5×2,5	0,7	1,4	12,5	8,87	0,0094	24,0	21,0	0,287	275
5×4	0,8	1,6	15,5	5,52	0,0087	32,0	28,0	0,460	415
5×6	0,8	1,6	17,5	3,69	0,0074	41,0	36,0	0,690	535
5×10	1,0	1,6	19,5	2,19	0,0072	57,0	50,0	1,150	810
5×16	1,0	1,8	25,0	1,38	0,0053	76,0	68,0	1,840	1300
5×25	1,2	1,8	30,0	0,870	0,0051	96,0	80,0	2,880	1950
7×1,5	0,6	1,4	12,5	14,5	0,0100	17,5	15,5	0,172	240
7×2,5	0,7	1,6	13,7	8,87	0,0094	24,0	21,0	0,287	360
10×1,5	0,6	1,6	15,5	14,5	0,0100	17,5	15,5	0,172	365

Информация предоставлена ЗАО Форум Электро специально для RusCable.Ru

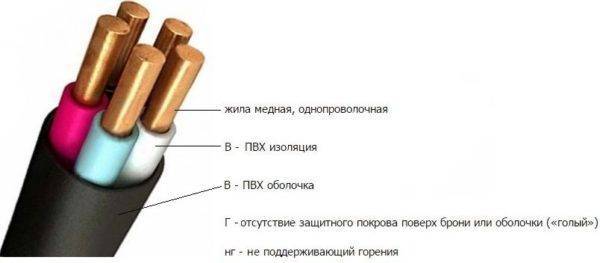

Расшифровка и виды

Поскольку в аббревиатуре ВВГ на первом месте отсутствует буква «А», то жилы изготавливаются не из алюминия, а из меди. Две буквы «В» указывают на то, что оболочка каждой отдельной жилы и внешняя изоляция кабеля в целом производятся из поливинилхлорида. Стоящая на последней позиции буква «Г» говорит о том, что провод – голый, на нем нет брони или другой вспомогательной защиты. Именно поэтому востребованы дополнительные средства при наружной прокладке.

Модификации оболочки

ВВГ имеет огромное количество разнообразных модификаций. При этом аббревиатура дополняется буквами латиницы и/или кириллицы. С точки зрения конструкции, кабель идентичен независимо от модификации. В его состав добавляются определенные вещества, усиливающие те или иные свойства.

Подробнее о популярных модификациях ВВГ:

1. ВВГнг. Приставка «нг» указывает на то, что данная модель кабеля является негорючей. В ПВХ-оболочку добавляют особые ингредиенты, не распространяющие горение. Кабель не будет гореть сам по себе и не поддерживает процесс даже в случае групповой прокладки с другими проводами.
2. ВВГнг LS – разновидность негорючего ВВГ, который при воздействии огня выделяет минимальное количество дыма.
3. ВВГнг LSLTx. Такой провод, помимо минимального выделения дыма, не выбрасывает в окружающую среду токсичные вещества. Изделие не загорится при воздействии огня в течение продолжительного времени, благодаря чему может использоваться в системах аварийного освещения или на участках, где предъявляются высокие требования к пожарной безопасности. К таковым можно отнести медицинские и детские учреждения.
4. ВВГнг HF – кабель, оболочки которого не содержат галогенных веществ, в том числе хлора. В результате при выделении дым (пусть и в минимальном количестве) не содержит токсинов.
5. ВВГнг FRLS – вариант ВВГ, характеризующийся наибольшей устойчивостью к огню и предназначенный для группового монтажа. Кабель не будет возгораться даже при воздействии открытого огня (до трех часов). Возможным это стало благодаря содержанию слюды в защитной оболочке. В процессе горения выделяется минимум дыма.
6. ВВГ-Пнг – плоский силовой провод с двумя или тремя жилами.

Подводя итог, отметим, что в конструкцию любой разновидности ВВГ-кабеля заложена поливинилхлоридная оболочка, не поддерживающая горения при индивидуальном монтаже. Для групповой прокладки требуется подбирать иные модели с приставкой «нг».

Число токоведущих жил и их форма

Независимо от модификации, ВВГ может изготавливаться с разным количеством проводников – от двух до шести штук. При этом существуют одножильные и многожильные провода сечением 1,5-250 кв. мм. В магазинах можно найти вариации ВВГ с нулевым и защитным проводами. Их отличают уменьшенный диаметр и характерная окраска синим цветом.

Также варьируется форма жил – круглая или сегментная. Последние производятся для провода огромного сечения, чтобы уменьшить диаметр. В случае применения круглых токоведущих жил все промежутки заполняются с помощью пластиката. В модели ВВГнг небольшого диаметра (до 25 мм) заполнение может отсутствовать.

Требования к условиям хранения кабелей NYM

Хранение кабелей производится:

• На открытых площадках с максимальным сроком хранения 2 года;
• Под навесом с полной защитой от солнечных лучей с приблизительным сроком в 5 лет;
• В складах, защищенных от влаги и солнца, до 10 лет.

На заметку. Кабеля поставляются в бобинах на металлических либо деревянных барабанах. В зависимости от диаметра наружной части, барабаны маркируются согласно госту значениями от 4 до 30.

Кабеля на бобины закрепляют согласно нескольким требованиям:

• Шнур должен прилегать плотно и ровно, без пересечений;
• При этом требуемое расстояние от верхнего ряда витка шнура до края барабана – 5 см свободного пространства для одножильного кабеля и 10 см – для многожильного.
• Свободный конец троса выводится через отверстие наружу с закреплением на боковой стенке барабана;
• Чтобы защитить содержимое кабеля, требуется надевать колпачки, предотвращая попадание влаги;
• Нежелательно допускать превышение или понижение температуры сверх пределов, заявленных производителем.

Что такое кабель ВВГнг? Конструкция, маркировка и назначение

Это силовые кабели с медными жилами и поливинилхлоридной изоляцией. Предназначены для разведения электроэнергии между стационарными установками в сетях переменного напряжения до 3-х кВ.

На фото Альфакабель ВВГнг

Кабель состоит из:

1. двух (3-х, 4-х или 5-ти) медных монопроволочных или многопроволочных жил разного сечения;
2. индивидуальных изоляционных поливинилхлоридных трубок (вокруг каждой жилы) разных цветов. Цвета изоляционных трубок являются своеобразной цветовой маркировкой жил, упрощающей монтаж проводов. В материал изоляции добавлены не поддерживающие горение добавки;
3. наружной оболочки из поливинилхлорида.

На внешней стороне наружной оболочки наносится соответствующая маркировка продукта — группа букв ВВГнг и группы цифр, обозначающие:

• В — изоляция из винилхлорида;
• В — материал наружной оболочки тот же винилхлорид;
• Г — без брони («голый»).
• первая группа цифр — число жил в проводе;
• вторая группа цифр — поперечное сечение жил в мм. кв.

Изготавливается и дополнительные модификаций — ВВГнг LS (с пониженным газо и дымовыделением), ВВГнг FRIS (обладает стойкостью к открытому огню).

Эти кабели производятся в соответствии с требованиями российского стандарта ГОСТ 31996-2012 на многих российских предприятиях.

Возможны изготовления по специальным ТУ, в которых отдельные требования завышены, остальные полностью соответствуют ГОСТ, и ТУ предприятий, где отдельные требования могут быть занижены.

Конкретные стандарты для каждой партии кабелей можно увидеть в сопроводительной документации — паспорте, этикетке или инструкции по использованию.

Особенности прокладки кабеля

Несмотря на то, что в технической документации утверждается негорючесть NYM-провода, будет ошибочно полагать, что он абсолютно не подвержен возгоранию. Основное условие для соблюдения негорючести – отсутствие пучков и проложенных рядом других кабелей.

К следующей особенности кабеля этой марки можно отнести восприимчивость к ультрафиолетовому диапазону излучения, поэтому его нельзя эксплуатировать на открытом пространстве. С другой стороны, указанный выше ВВГнг имеет идентичные параметры и куда более широкую сферу применения. Он подходит как для внутренних, так и для наружных прокладок. ВВГнг можно смело использовать для ввода электрической линии со столба до дома либо при обустройстве ответвления сразу за СИП-проводом.

Кабель силовой установочный NYY

Применение кабеля NYY:

Кабель силовой установочный NYY в оболочке, не содержащей свинца, не поддерживает горения (DIN VDE 0482-265-1 и 265-2-1). Силовой и контрольный, сигнальный, распределительный, соединительный, установочный кабель. Для использования в электростанциях, промышленных сооружениях, распределительных сетях, неподвижных установках, вне, внутри помещения, под землей, в бетоне и воде. Устойчив к случайным попаданиям (например, брызгам) масел и топлива.

Напряжение Uo/U:

0.6/1 кB

Тестовое напряжение:

4 кВ

Строение кабеля NYY:

• Медная жила, круглая/секторная, многопроволочная/моножила
• ПВХ изоляция жил
• Внутренняя оболочка
• ПВХ внешняя оболочка, цвет — черный

Цвета жил:

NYY-J — с желто-зеленой защитной жилойNYY-O — без защитной жилы

• 1 жила: NYY-O черная, NYY-J желто-зеленая
• 2 жилы: NYY-O черная, синяя
• 3 жилы: NYY-O: черная, синяя, коричневая; NYM-J: желто-зеленая, черная, синяя
• 4 жилы: NYY-O: черная, синяя, коричневая, черная; NYM-J: желто-зеленая, черная, синяя, коричневая
• 5 жил: NYY-J: желто-зеленая, черная, синяя, коричневая, черная
• 7 и более жил: NYM-O: черные, с белой нумерацией; NYM-J: черные, с белой нумерацией, одна жила желто-зеленая

Конфигурация проводников:

согласно VDE 0295

• RE — круглая моножила
• RM — круглый, многопроволочный
• SM — секторный, многопроволочный

Производитель кабеля NYY:

Pirelli

Основные технические характеристики кабеля NYY:

• Диапазон рабочих температур — от -40°С до +70°С;
• Максимальная температура при коротком замыкании не дольше 5 сек. (<= 300 кв. мм);
• Максимальная температура при коротком замыкании не дольше 5 сек. (> 300 кв. мм);
• Не поддерживающий горения (DIN VDE 0482-265-1 и 265-2-1);
• Оболочка не содержит свинца;
• Минимальный радиус изгиба примерно 4хD кабеля;
• Устойчив к воздействию УФ лучей;
• Минимальная температура монтажа -5°С;
• Использование в бетоне, в кабельных каналах, под землей, в трубах, в быту, на открытом воздухе, в воде.

Количество жил и их сечение	Тип проводника	Толщина изоляции	Толщина оболочки	Внешний диаметр	Сопротивление при 20 °С	Сопротивление при 70 °С	Индуктивность	Допустимая токовая нагрузка в земле	Допустимая токовая нагрузка на воздухе	Общий вес
n x кв.мм		мм	мм	мм	Ω/км	Ω/км	mH/км	А	А	кг/км
1×4	RE	1,0	1,8	9	4,61	5,52	0,459	50	36	120
1×6	RE	1,0	1,8	9	3,08	3,69	0,431	62	46	155
1×10	RE	1,0	1,8	10	1,83	2,19	0,399	82	62	190
1×16	RM	1,0	1,8	11	1,15	1,38	0,371	105	83	260
1×25	RM	1,2	1,8	13	0,727	0,870	0,35	136	111	360
1×35	RM	1,2	1,8	14,0	0,524	0,627	0,333	163	136	490
1×50	RM	1,4	1,8	16,0	0,387	0,463	0,325	193	166	650
1×70	RM	1,4	1,8	17,0	0,268	0,321	0,309	237	210	860
1×95	RM	1,6	1,8	19,0	0,193	0,232	0,302	284	259	1150
1×120	RM	1,6	1,8	21,0	0,153	0,184	0,294	323	301	1400
1×150	RM	1,8	1,8	23,0	0,124	0,150	0,290	363	345	1700
1×185	RM	2,0	1,8	25,0	0,0991	0,121	0,287	411	389	2100
1×240	RM	2,2	1,8	27,0	0,0754	0,0930	0,281	477	475	2650
1×300	RM	2,4	1,9	30	0,0601	0,0754	0,279	537	545	3300
1×400	RM	2,6	2	34	0,047	0,0607	0,275	612	636	4200
1×500	RM	2,8	2,1	38	0,0366	0,0495	0,272	689	730	5300
2×1,5	RE	0,8	1,8	12	12,1	14,5	0,343	32	20	210
2×2,5	RE	0,8	1,8	12	7,41	8,87	0,317	42	27	250
2×4	RE	1,0	1,8	15	4,61	5,52	0,316	54	37	360
2×6	RE	1,0	1,8	15	3,08	3,69	0,298	68	48	400
2×10	RE	1,0	1,8	17	1,83	2,19	0,278	90	66	560
2×16	RE	1,0	1,8	19	1,15	1,38	0,262	116	89	750
2×25	RM	1,2	1,8	24	0,727	0,870	0,257	150	118	1150
3×1,5	RE	0,8	1,8	12	12,1	14,5	0,343	25	18	230
3×2,5	RE	0,8	1,8	13	7,41	8,87	0,317	34	24	280
3×4	RE	1,0	1,8	16	4,61	5,52	0,316	44	32	410
3×6	RE	1,0	1,8	16	3,08	3,69	0,298	55	41	460
3×10	RE	1,0	1,8	18	1,83	2,19	0,278	75	56	660
3×16	RE	1,0	1,8	20	1,15	1,38	0,262	98	74	900
3×25	RM	1,2	1,8	19,2	0,727	0,870	0,257	128	100	1350
3×35	SM	1,2	1,8	22,2	0,524	0,627	0,248	155	122	1350
3×50	SM	1,4	1,8	26,0	0,387	0,463	0,247	184	149	1800
3×70	SM	1,4	2,0	30,0	0,268	0,321	0,238	225	188	2450
3×95	SM	1,6	2,1	34,0	0,193	0,232	0,238	271	232	3350
3×120	SM	1,6	2,2	36,0	0,153	0,184	0,233	309	268	4100
3×150	SM	1,8	2,3	40,0	0,124	0,150	0,233	348	308	5000
3×185	SM	2,0	2,5	45,0	0,0991	0,121	0,233	394	354	6250
3×240	SM	2,2	2,7	51,0	0,0754	0,0930	0,231	458	419	8050
3×25/16	RM/RE	1,2/1,0	1,8	26,0	0,727/1,150	0,870	0,274	128	100	1500
3×35/16	SM/RE	1,2/1,0	1,8	26,0	0,524/1,150	0,627	0,261	155	122	1750
3×50/25	SM/RM	1,4/1,2	1,9	31,0	0,387/0,727	0,463	0,263	184	149	2450
3×70/35	SM	1,4/1,2	2,0	32,0	0,268/0,524	0,321	0,254	225	188	2900
3×95/50	SM	1,6/1,4	2,1	37,0	0,193/0,387	0,232	0,253	271	232	3900
