Как наращивать силовые и слаботочные провода в квартире

Каким образом осуществляется прокладка сети?

Все зависит от размещения кабеля. Существует несколько способов монтажа проводов слаботочной сети. Из них следует указать следующие:

1. Под землей. В таком случае кабели проводятся линии подземных коммуникаций, специально отведенные для этого. Их еще называют кабельной канализацией
2. Над землей. В данном случае провода по воздуху перебрасываются с одного здания на другое. Также существуют такие места, где они подвешиваются на линиях электропередач
3. Закрытым образом. Кабели монтируются в специально отведенных лотках, чтобы исключить возможность нанесения повреждений сетям
4. Открытым образом. Данный вариант прокладки используется в случае, когда не существует возможности нанести повреждения сетям

При выборе провода важно учитывать не только место для его использования, а также технические характеристики, которыми он обладает

Кроме того, стоит обратить внимание на то, чтобы слаботочная сеть полностью соответствовала условиям пожарной безопасности. В противном случае трудно дать гарантию безопасности и надежности

Распространенные методы переноса розеток

Для выбора нужного способа как правильно перенести розетку, надо обладать хотя бы начальными знаниями по электротехнике – не всегда метод которым пользовались в одной комнате, может хорошо себя показать в другой. Упирается все в мощность приборов, которые будут включаться в новую точку.

Укорачивание провода

Самый простой способ – к примеру, с потолка в стене спускается провод, розетка при этом расположена в 20 см от пола, а место нового расположения будет в 50 см.

Порядок действий следующий:

1. Демонтаж розетки и подрозетника.
2. Извлечение провода из штробы до нужной высоты.
3. Высверливание отверстия под новый подрозетник.
4. Заведение проводов в подрозетник и его монтаж.
5. Заделывание старого отверстия под розетку и штроб.
6. Установка розетки.

Смещение розетки – удлинение провода

Если в комнате намечается перестановка и на новом месте для телевизора или утюга нет розетки, то провод от старой можно просто нарастить. Если провод находится в стене, то придется делать штробу от старой розетки до новой.

Все делается в таком порядке:

1. Снимаются старые розетка и подрозетник.
2. Высверливается отверстие под новый подрозетник и к нему прорезается штроба.
3. На месте новой розетки устанавливается подрозетник, а на старой – коробка для скруток.
4. Наращивается провод и прокладывается к новой розетке.
5. Заделываются штробы и устанавливается розетка.

В некоторых случаях отверстие под старую розетку полностью замазывают цементом или гипсом. Так делать не рекомендуется, потому что чаще всего в электрический цепи портятся именно места соединений проводов. Лучше сделать дополнительную коробку и в случае необходимости открыть ее, чем разбивать стену.

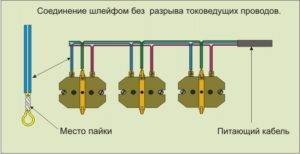

Соединение шлейфом

Если была сделана перестановка, то это не значит, что через некоторое время не будет сделана еще одна, а потом третья и так далее… Если для переноса старой розетки своими руками предполагался предыдущий способ, то должна возникнуть логичная мысль – оставить розетку на месте, а в новом месте установить еще одну.

Такой способ увеличения количества розеток используется достаточно часто, а новые точки делаются открытой и закрытой проводкой. При этом необходимо помнить, что подключать к ним мощные устройства не рекомендуется – чем больше скруток от счетчика до устройства, тем выше вероятность порчи одной из них.

Нюансов тут немного:

• Чаще всего провода зажимаются через клеммы розетки. Можно скрутить их и отдельно, но это просто лишняя трата места и времени.
• Провод для новой розетки надо подбирать такого же сечения, как и для старой.
• Провода всегда прокладываются под прямым углом. Пробивать диагональную штробу запрещено правилами ПУЭ. Кроме того, если в будущем понадобится просверлить в стене отверстие, то гораздо проще представить себе где может проходить провод.

Прокладка новой линии

Выполняется двумя способами – розетка прокладывается от распределительной коробки, что уже находится в комнате, или делается совершенно новая линия прямо от счетчика. Первый способ используют когда надо обновить провод – к примеру, если старый подвергался неоднократному перегреву, о чем свидетельствует затвердевшая и крошащаяся изоляция. Новая линия прокладывается под мощное устройство – когда выполняется перенос розетки для электроплиты, бойлера или кондиционера.

Делается все за несколько шагов:

1. Делаются недостающие штробы от распределительной коробки или щитка электросчетчика до новой розетки. Если есть возможность, то можно использовать старые борозды, но из них придется выбивать замазку.
2. В щиток устанавливается автоматический выключатель, на случай короткого замыкания.
3. Провод укладывается в штробу и закрепляется – замазывается гипсом или цементом.
4. Устанавливается подрозетник и подключается розетка. Если подключается мощное устройство, то провода рекомендуется залудить.

Старую розетку можно оставить на своем месте, либо отключить и обрезать провода от распределительной коробки, демонтировать подрозетники и замазать все гипсом. Особой разницы между переносом мощных розеток на кухне, к которым может быть подключена трехфазная линия и обычных бытовых на 220 вольт нет. Все операции выполняются точно так же, только приходится подключать большее количество жил.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
4. Использование автомата для каждой комнаты — обязательное условие монтажа.
5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Наиболее распространенные ситуации

Итак, сейчас поступим следующим образом: рассмотрим каждый определенный случай, который может произойти в быту, и сразу же предоставим инструкцию о том, как правильно нарастить провод и кабель.

• Сломалась жила в стене. Если Вы решили перенести розетку либо выключатель в другое место и при электромонтажных работах у Вас отломилась одна из жил, тут нужно действовать в зависимости от возникнувшей ситуации. Длины вводного провода достаточно для наращивания – установите клеммную колодку и удлините короткий проводник таким же по сечению и материалу изготовления. Если же в штробе остался очень короткий проводник – разбейте участок стены, освободите достаточную длину силового кабеля для наращивания, зачистите жилу до металлического цвета и удлините участок. Данная технология также подойдет в том случае, если Вам необходимо нарастить электропроводку в распределительной коробке либо на потолке для подключения люстры или любого другого светильника (к примеру, бра на стене).
• Нужно нарастить кабель в воде. Такая ситуация возникает в том случае, если требуется удлинить участок питающей линии для погружного скважинного насоса. В этом случае специалисты советуют выполнить наращивание участка проводником такой же марки. Удлинять кабеля разных марок запрещается по нормативам. Все что Вам нужно – выполнить соединение сращиваемых жилых через клеммник, после чего заизолировать место удлинения с помощью термоусадочной трубки, как показано на фото ниже. Рекомендуется изолировать оголенный участок при помощи термоусадочной трубки даже если возникла необходимость нарастить провод в ванной комнате либо на улице, чтобы обезопасить электропроводку от повышенной влажности.
• Необходимо удлинить кабель для питания мощного электроприбора в квартире. Еще одна из ситуаций, к которой нужно относиться серьезно – удлинение провода для подключения мощной бытовой техники. К примеру, если Вы решили подключить духовой шкаф, кондиционер либо электроплиту и на вводе у Вас обломился медный проводник (его сечение должно быть не менее 4 мм2), тут уже клеммная колодка не подойдет, т.к. токовые нагрузки от электроприбора будут значительными. В этой ситуации рекомендуется нарастить провод пайкой, после чего тщательно заизолировать участок изолентой.
• Нужно нарастить кабель (а точнее шнур) для подключения бытовой техники небольшой мощности. Если у Вас возникла не очень гениальная идея – выполнить удлинение шнура от стиральной машинки, вытяжки, музыкального центра либо микроволновки, делать это категорически запрещается. Во-первых, Вы можете по ошибке во время наращивания неправильно скомутировать провода и соединить вводной фазный проводник с заземлением, что в результате может повлечь за собой плачевные последствия. Во-вторых, в этом случае гораздо разумнее сделать электрический удлинитель своими руками и спрятать его вдоль плинтуса, что будет безопаснее и быстрее, чем удлинить целый кабель.
• Длины провода термодатчика системы теплый пол не хватает для подключения к терморегулятору. В этом случае рекомендуется сначала ознакомиться с инструкцией, прилагаемой к регулятору температуры, и если никакие ограничения не оговариваются, смело, используя провод ПВС можно самому удлинить кабель для терморегулятора, применяя все те же клеммные колодки.
• Необходимо нарастить провод светодиодной ленты для скрытой подсветки потолка. Никаких сложностей в этой ситуации не должно возникнуть. Существуют специальные коннекторы, который позволяют выполнить последовательное удлинение LED светильника. Главное, учитывать требования, которые мы предоставили, когда рассматривали советы по подключению RGB ленты своими руками.
• Поврежден кабель витая пара. В этом случае выполнить наращивание участка новой витой парой можно с помощью скрутки либо пайки. Главное – тщательно изолируйте каждое место удлинения, чтобы оголенные жилы не прикоснулись друг к другу.

Инструкция по наращиванию сломанной жилы

Вот и все, что хотелось рассказать Вам о том, как нарастить провод в розетке, под водой и в других нестандартных ситуациях. Надеемся, что теперь удлинение электрических кабелей и проводов не вызовет у Вас сложностей при монтаже электропроводки своими руками!

Также читают:

• Технические характеристики кабеля ВВГнг
• Какая изолента лучше для электропроводки
• Чем опасен обрыв нулевого провода

Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами

Инструкция по наращиванию сломанной жилы

Как нарастить провод или кабель для питания мощных электрических приборов в т.ч. для кухонной плиты

К мощным электроприборам относятся те, что потребляют более 100 Вт электроэнергии в час (электрические чайники, плиты, стиральные машины, тостеры, утюги и т.д.). Поэтому для их подключения лучше использовать медную проводку.

Чтобы нарастить кабель для электрической кухонной плиты нужно соблюсти следующие правила:

1. подобрать кабель аналогичного сечения и марки;
2. плотно скрутить все жилы по отдельности;
3. тщательно заварить каждую скрутку;
4. наложить несколько слоёв изоляции из ленты ПВХ и матерчатой ленты со специальной пропиткой на каждую жилу;
5. герметично обмотать изоляцией весь пучок;
6. залудить электропровода, подключаемые к клеммному блоку или розетке.

Как нарастить провод своими руками

Итак, вы решили заняться своими проводами самостоятельно. Сразу же предупредим, что распространенный метод скрутки оборванных проводов и обматывание их изолентой – не лучшее решение.

Немало случаев, когда именно из-за кустарного ремонта таким способом возникают пожароопасные ситуации. Дело в том, что в месте скрутки со временем происходит окисление, которое, в свою очередь, приводит к нагреву в месте соединения проводов.

Сращивать между собой можно только провода из одного металла. Из разных металлов можно соединять провода только в клемнике, так как он не допускает соприкосновения материалов.

Надежное соединение проводов, обеспечивающее хорошую изоляцию, дает термоусадочная трубка.

• Необходимо надеть на провод трубку до соединения.
• Далее провода наращиваются или соединяются.
• После этого трубка перемещается на место соединения.
• Ее необходимо нагреть, например, с помощью зажигалки или горелки.
• Трубка сжимается, а вы получаете герметизированное соединение.

Как нарастить короткий провод?

Нарастить короткий провод гораздо сложнее, чем длинный, это знают все электрики. Большинство мастеров посоветуют вам долбить стену, чтобы освободить больший кусок провода.

Однако есть масса причин, почему не хочется трогать стену. Это и свежий ремонт, и сложность процедуры (если речь идет о стене из бетона), и большое количество грязи и пыли, связанное с такой процедурой. В этом случае, вы можете использовать более современный, чем скручивание и спайка метод – соединительную колодку для электропроводов.

Она позволяет использовать даже короткий кусок провода. Кроме того, современные соединительные колодки дают возможность безбоязненно соединять провода из разных материалов.

Если речь идет о домах старой постройки, то, скорее всего, в стенах традиционные алюминиевые провода. Соединять их с медными путем скручивания недопустимо, мы об этом уже говорили.

Используя соединительную колодку, вы должны действовать следующим образом:

• зачистите кончик провода, торчащий из стены с помощью ножа или другого удобного инструмента;
• насадите колодку одним из отверстий на провод;
• необходимо приложить достаточно усилий, чтобы провод насадился правильно, потому что колодка достаточно тугая;
• с тем же усилием насаживаем на второе отверстие соединяемый провод.

Оба соединяемых провода закрепляются в колодке намертво, о том, чтобы один из них вылетел, не может быть и речи.

Пожалуй, это один из самых простых и доступных вариантов соединения проводов. Единственное, о чем стоит сказать, это о том, что вы должны приобрести качественную колодку хорошего производителя. Китайские варианты низкого качества здесь не подойдут.

Помните об элементарных мерах безопасности, работая с электричеством. Удар током никому еще не шел на пользу, так что позаботьтесь о себе заранее.

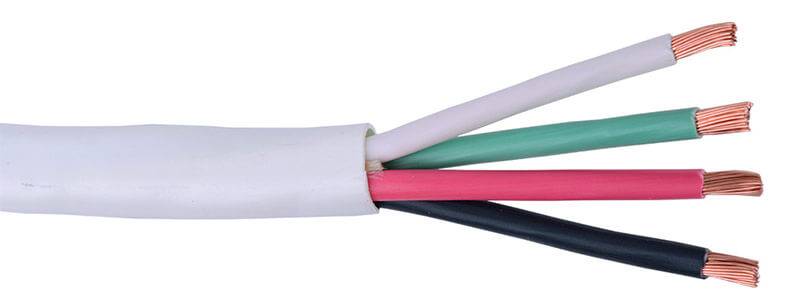

Некоторые марки силовых кабелей

ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.

АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что  токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.

Структура кабеля АВВГ с цельными токоведущими жилами

Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции,  «Г» — кабель голый не имеет дополнительной бронированной защиты.

Технические характеристики:

Марка		Число жил		Сечение, мм2
АВВГ		1…4 (круглые)		1,5… 240
АВВГ		3-4 (секторные)		70… 240

АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.

Структура кабеля АВК

Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.

СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.

Цветные полосы маркировки на изоляции жил кабеля СИП

Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с  многожильной структурой.

Основные параметры СИП-4:

Число и  сечение  жил, мм2	наружный Ø мм	Масса СИП кабеля , кг/км
1х16	7.5	70
1х25	8.5	100
2х16	15.5	140
2х25	17.5	200
3х16	16.5	205
3х25	18.5	290
4х16	18.5	280
4х25	21.0	395

Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.

АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.

Структура кабеля АВБбШв/ВБбШв

Расшифровка маркировки:

• А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
• В – виниловая изоляция проводов;
• ББ – бронированные стальные ленты;
• Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
• Шв нг – может обозначать, что изоляция сделана из негорючих материалов.

В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета  делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм2. На промышленных объектах сечение может достигать 300 мм2 и больше.

Технические характеристики:

Число жил, мм2	Наружный диаметр кабеля, мм	Масса 1 км кабеля, кг
АВБбШв	АВБбШв нг
~ 660 V	~1000 V	~660 V	~1000 V	~660 V	~1000 V

3х4	15.5	17	380	435	395	450
3х6	16.5	18	435	495	450	510
3х10	19.0	19.5	575	595	595	615
3х16	21.5	22.0	720	744	745	770
3х25	25	25.5	955	980	985	1010
3х35	27.0	27.5	1135	1160	1170	1200
3х50	30.5	31.0	1445	1480	1490	1525
3х4+1х2.5	16.5	—	420	—	435	—
3х6+1х2.5	17.5	—	490	—	505	—
3х6+1х4	17.5	19.0	370	555	390	570
3х10+1х4	30	—	675	—	695

Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.

Какова величина напряжения в телефонных линиях связи

По телефонным линиям связи протекает напряжение постоянного тока, величина которого составляет 40-60B при условии, что телефонная трубка является положенной на аппарат. Когда поступает звонок, напряжение меняется на переменное, а его амплитуда может достигать 120B. При снятии телефонной трубки происходит снижение напряжения до 6-12B.

Телефонная линия отключается в случае, если надолго была снята трубка, а номер так и не был набран, либо если проводники на линии связи были накоротко замкнуты. Также линия автоматически отключается АТС с целью экономии электрической энергии. В таких условиях, если нужно самостоятельно подключить телефон к линии связи, вы можете смело приступать к этой процедуре.

Замена одиночной розетки своими руками

Для установки скрытых розеток в стене высверливают отверстие, в которое вставляют подрозетник. В него заводят силовой кабель. Во время косметического ремонта квартиры старую розетку демонтируют, устанавливают новую, отвечающую требованиям ГОСТ 7396.1-89.

Какие инструменты понадобятся

Чтобы ровно установить декоративный корпус, нужен уровень. С ним просто наносить на стену вертикальные и горизонтальные линии. Если фурнитура ставится после наклейки обоев, то необходим строительный нож. Им обои обрезают по периметру подрозетника. Для удаления изоляции понадобятся бокорезы (кусачки). Еще нужны 3 вида отверток:

• обычная;
• отвертка-индикатор;
• отвертка крестообразная.

Алгоритм

Прежде чем демонтировать старую розетку, сеть обесточивают – отключают автомат. Отсутствие напряжения проверяют отверткой-индикатором. Когда нет фазы, лампочка-индикатор не светится. Крестообразной отверткой выкручивают винты, снимают старый корпус. Вытаскивают силовой кабель. У него 3 провода (фаза, ноль, заземление) и 2 слоя изоляции:

• наружный.
• внутренний.

Цвет проводов разный: ноль – синий, фаза – коричневый, заземление – зеленый. Сначала кусачками снимают наружную изоляцию, потом зачищают концы проводников. При использовании клеммников WAGO изоляцию удаляют на 1,5 см.

Общей изоляции снимают в 2 раза больше, чем внутренней.

На следующем этапе занимаются новой розеткой. В ее составе 2 узла:

• декоративная коробка, состоящая из лицевой панели и рамки;
• колодка, состоящая из корпуса, контактов, клемм, крепежных лапок.

Для присоединения проводов нужно получить доступ к клеммам. Для этого розетку разбирают. Отверткой откручивают винт, который фиксирует корпус. Следующий шаг основной. Провода присоединяют к розетке.

Во время монтажа кабель располагают так, чтобы проводники внутри корпуса не соприкасались. Если клеммы в розетке винтовые, провод сначала загибают в кольцо, потом закручивают винт, это улучшает контакт. В моделях с безвинтовыми зажимами провод до щелчка втыкают в клемму.

На последнем этапе устанавливают розетку. Сначала крепят колодку, контролируя положение крепежных лапок. Они должны располагаться строго параллельно линии пола, тогда декоративная панель будет установлена правильно.

Что потребуется для подключения

Давайте коротко остановимся на вопросе, что нужно для подключения электричества в доме или на участке.

Не затрагивая вопросы проводки, а также того, что потребуется для заземления, заметим, что для подвода будет необходимо:

Силовой кабель. Все будет зависеть от того, какое подключение вы будете осуществлять: 220 или 380 вольт, вам потребуется двух либо четырехжильный силовой провод. Лучше если кабель будет медный – он надежнее и долговечнее, а кроме того – при той же токовой нагрузке имеет меньшее сечение.

Однако, сечение кабеля должно соответствовать максимальной нагрузке по току при 16 кВт мощности: для трех или однофазной сети оно будет отличаться.

Электросчетчик. В данном случае, вы можете выбирать какой – электронный или индукционный вам больше подойдет. Помните, индукционный не поддерживает изменение коэффициента пересчета тарифа в зависимости от времени суток, однако он дешевле.

Автоматы защиты от КЗ и УЗО. Вы можете приобрести комбинированный автомат, он будет сразу работать как защита от перегрузки по току, так и от токов утечки.

Герметичный бокс и рубильник.

Кроме всего прочего, вам будет необходим крепеж – болты, саморезы, дупеля и т.д. Лучше запастись специальными стяжками, изоляционной лентой и иными расходными материалами для проведения электромонтажных работ

При осуществлении всех электромонтажных работ строго выполняйте все требования технических условий и правила техники безопасности.

Замена одиночной розетки своими руками

Для установки скрытых розеток в стене высверливают отверстие, в которое вставляют подрозетник. В него заводят силовой кабель. Во время косметического ремонта квартиры старую розетку демонтируют, устанавливают новую, отвечающую требованиям ГОСТ 7396.1-89.

Какие инструменты понадобятся

Чтобы ровно установить декоративный корпус, нужен уровень. С ним просто наносить на стену вертикальные и горизонтальные линии. Если фурнитура ставится после наклейки обоев, то необходим строительный нож. Им обои обрезают по периметру подрозетника. Для удаления изоляции понадобятся бокорезы (кусачки). Еще нужны 3 вида отверток:

• обычная;
• отвертка-индикатор;
• отвертка крестообразная.

Алгоритм

Прежде чем демонтировать старую розетку, сеть обесточивают – отключают автомат. Отсутствие напряжения проверяют отверткой-индикатором. Когда нет фазы, лампочка-индикатор не светится. Крестообразной отверткой выкручивают винты, снимают старый корпус. Вытаскивают силовой кабель. У него 3 провода (фаза, ноль, заземление) и 2 слоя изоляции:

• наружный.
• внутренний.

Цвет проводов разный: ноль – синий, фаза – коричневый, заземление – зеленый. Сначала кусачками снимают наружную изоляцию, потом зачищают концы проводников. При использовании клеммников WAGO изоляцию удаляют на 1,5 см.

Общей изоляции снимают в 2 раза больше, чем внутренней.

На следующем этапе занимаются новой розеткой. В ее составе 2 узла:

• декоративная коробка, состоящая из лицевой панели и рамки;
• колодка, состоящая из корпуса, контактов, клемм, крепежных лапок.

Для присоединения проводов нужно получить доступ к клеммам. Для этого розетку разбирают. Отверткой откручивают винт, который фиксирует корпус. Следующий шаг основной. Провода присоединяют к розетке.

Во время монтажа кабель располагают так, чтобы проводники внутри корпуса не соприкасались. Если клеммы в розетке винтовые, провод сначала загибают в кольцо, потом закручивают винт, это улучшает контакт. В моделях с безвинтовыми зажимами провод до щелчка втыкают в клемму.

На последнем этапе устанавливают розетку. Сначала крепят колодку, контролируя положение крепежных лапок. Они должны располагаться строго параллельно линии пола, тогда декоративная панель будет установлена правильно.

У современных моделей штепсельных соединений на монтаж лицевой панели уходят секунды. Места, где нужно надавить отверткой, отмечены на корпусе. Изделия старого образца прикручивают винтом.

Новые розетки устанавливают по этой же схеме. Их количество в квартире рассчитывают по нормам. В жилом помещении их нужно по одной на каждые 4 м², в коридоре – 1 на 10 м². Для их монтажа кроме отверток и кусачек понадобятся перфоратор, бур, коронка.

В интерьер квартиры отлично вписываются изделия фирм ABB, Shneider electric, Legrand, Siemens. Их плюсы: долговечность, качественные контакты, современный дизайн.
