Проверка работоспособности кабеля
Есть несколько вариантов проверки работоспособности только что обжатой витой пары. Это необходимо сделать перед тем как использовать кабель.
Так можно исправить недочеты еще до включения кабеля в сеть.
Способ №1. Использование простого тестера (мультиметра)
Этот вариант наиболее приемлемый, так как позволяет проверить работоспособность кабеля еще до включения его в сеть.
Он может использоваться как профессиональными «айтишниками», так и обычными пользователями.
Все, что потребуется – обычный тестер (мультиметр), применяемый для проверки тока. Он позволяет оперативно выявить неисправность и устранить ее.
А пользоваться этим устройством довольно просто. Проблем не возникнет ни у кого.
Рис.6. Мультиметр
- Итак, сначала переключим тестер в режим сопротивления или звукового сигнала. Делается это при помощи переключателя режимов. Он может выглядеть по-разному. В зависимости от модели тестера. Просто устанавливаем переключатель на иконку с изображением динамика.
- Теперь один щуп тестера «тыкаем» в любой контакт на коннекторе, а второй – в контакт с тем же цветом жилы на другом коннекторе.
- Если идет звуковой сигнал, то сопротивление есть. Значит, контакт тоже есть.
- Переходим к другому контакту.
- Таким же образом проверяем остальные.
- Если где-то нет сигнала, то пытаемся дожать контакт вручную и проверяем снова.
- Если все в порядке, то включаем кабель в сеть и наслаждаемся высокоскоростным соединением.
Такой способ проверки витой пары помогает быстро выявить неисправность и устранить ее.
Тем более, что по большей части неисправность заключается в недостаточном соединении контакта с жилой кабеля. Поможет обычный дожим.
Способ №2. Включение кабеля в сеть
Наиболее простой и доступный любому способ проверки. Он не предполагает использования каких-либо специализированных инструментов.
Также он не позволяет определить, в какой именно части витой пары возникла проблема.
Все, что нужно для такой проверки – компьютер с сетевой картой на борту, роутер (свич, хаб, модем и так далее) и сам кабель.
В дальнейшем может потребоваться мультиметр. Для точного определения места проблемы.

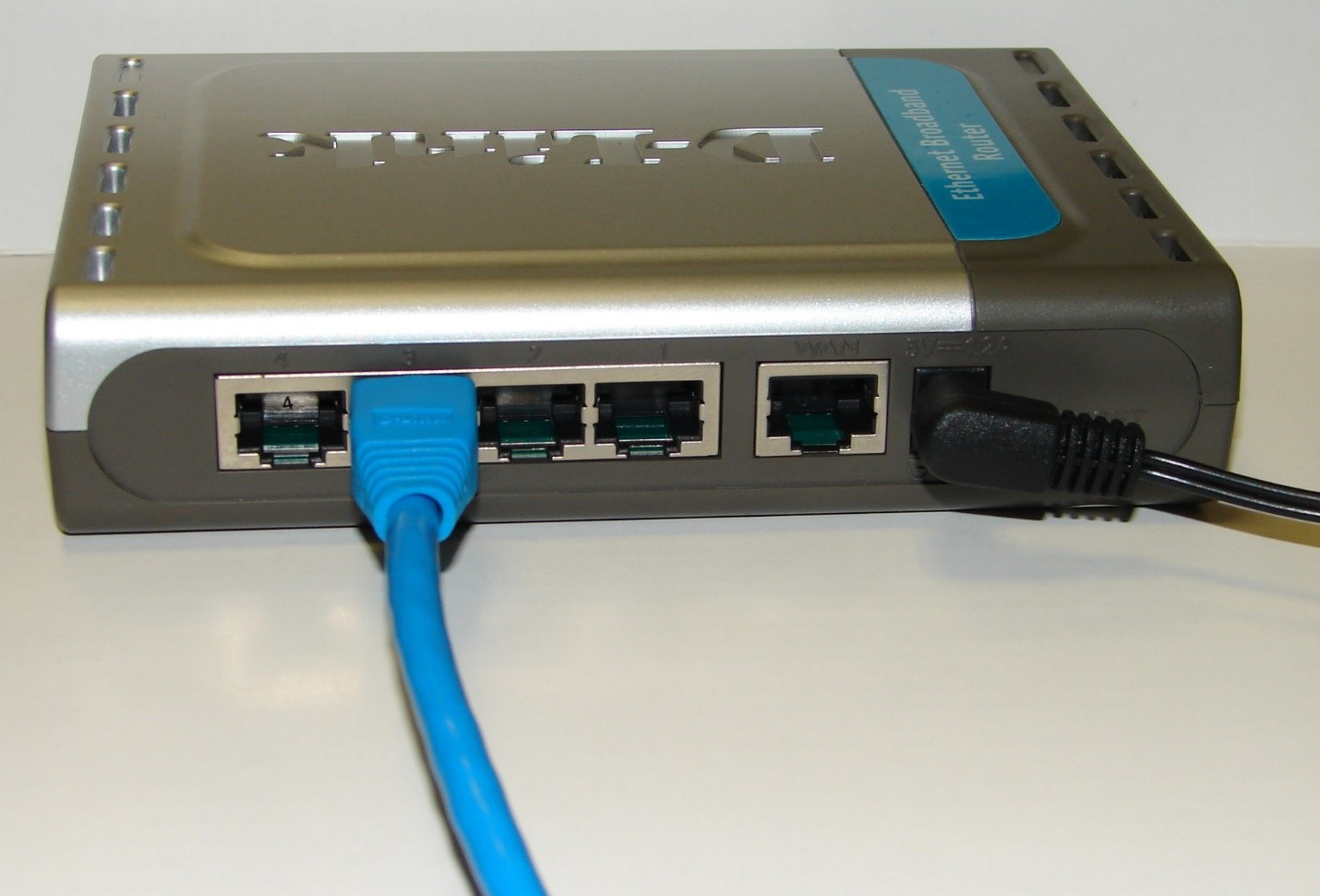

Рис.7. Витая пара в роутере (модеме)
- Итак, вставляем один конец кабеля в разъем RJ-45 на компьютере пользователя.
- Второй коннектор вставляем в роутер.
- Запускаем ПК.
- Сетевая карта должна автоматически определить кабель и осуществить подключение.
- Если этого не произошло, проверяем актуальность установленных драйверов.
- Если с ними все в порядке, то проблема определенно в витой паре.
- Берем тестер (мультиметр) и ищем конкретное место проблемы.
- Устраняем проблему и пробуем подключить снова.
Такой вариант хорош тем, что если в ходе проверки никаких проблем не возникло, то сразу можно приступать к использованию интернета.
Не нужно тратить время на подключение и настройку. Очень удобно для тех, у кого нет свободного времени.
Как правильно самостоятельно обжать интернет-кабель
Понятие «правильно» предполагает, что жилы кабеля чередуются между собой в соответствии с цветовой схемой, а при снятии изоляции не повреждены медные жилки, проводнички вставлены до упора и крепко зажаты.
Как снять изоляцию с провода
Сначала нужно на длину 30 мм снять общий экран (если он имеется), потом общую изоляцию. Это делается просто. Конец кабеля заводится в соответствующее окошко кримпера, рукоятки сжимаются, кабель проворачиваетсся вокруг своей продольной оси, получается разрез изоляции. Отрезанный кусок можно снять.
Затем нужно крепко взять одну жилку двумя пальцами и распрямить её. И так поступить со всеми жилками по очереди. Затем ножом или бокорезами подровнять все жилки до одной длины. Если хоть одна окажется длиннее других, обжатие получится дефектным, контакты будут ненадёжные, сеть не будет работать. Поле этого кабель можно заводить в коннектор, но 3–4 мм общей изоляции тоже должны войти внутрь корпуса. Тогда соединение будет прочным.
Как расправить и расположить жилы согласно схеме распиновки
До снятия изоляции или после этого (абсолютно не важно, каждый делает, как ему удобнее) нужно выпрямленные жилки расположить в соответствии с цветовой схемой
Как обрезать и выровнять провода
После распрямления концов проводничков ещё раз нужно проверить, чтобы все выровненные проводнички имели одинаковую длину. При необходимости следует обрезать лишнее под линейку.
Как конструкцию вставить в коннектор
Распрямлённые проводнички в установленном порядке вставляются в гнёзда коннектора, каждый до упора. Для этого нужно зажать восемь проводов между пальцами и аккуратно вставить их в восемь гнёзд корпуса коннектора.
Как опрессовать кабель и проверить соединения
Теперь эту сборку нужно ввести в раствор кримпера, проследив за тем, чтобы ни один проводничок ни на капельку не вылез из своего гнезда в коннекторе. Последнее действие – сжать ручки кримпера и услышать щелчок. Это значит, что кримпер раздавил пластик корпуса коннектора, добрался до металла проводничков и создал прочный и надёжный контакт.
Качество соединения проверяется кабельным тестером.
В отсутствие кримпера можно выполнить обжимку коннектора с помощью плоской отвёртки. Все подготовительные операции выполняются так же, как и для работы с кримпером. Разница будет на последнем шаге. После того как проводнички заведены в коннектор, нужно жалом плоской отвертки прижать их. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. После этого нужно контакты ещё раз дожать с помощью отвертки.
После обжима каждого контакта защёлкивается фиксатор кабеля. Он просто вдавливается внутрь и прижимает внешнюю изоляцию.
https://help-wifi.comОбжим коннектора с помощью отвёртки
Необходимые инструменты для обжатия витой пары
Перед тем, как обжать провод для интернета, нужно подготовить необходимые инструменты. Прежде всего, потребуется подготовить несколько коннекторов, формат которых RJ-45. Также для работы с кабелем потребуется кримпер (обжиматель). В продажу поступают различные модели кримперов — многофункциональные, предназначенные для конкретных разновидностей коннекторов.
Для защиты кабеля от перегиба нужно купить резиновые наконечники, одевающиеся поверх коннектора. С их помощью можно предотвратить выскакивание провода сети Internet из гнезда. Также потребуются клипсы для закрепления кабелей.
Как справиться самому и избежать пяти ключевых ошибок монтажа: шесть основных этапов подключения кабеля к вилкам разъема RJ45
Вне зависимости от числа проводов основные технологические операции по установке одинаковы и сводятся к следующим процедурам:
с конца кабеля снимают 40 мм оболочки, предварительно ровно подрезанной ножом по всей длине окружности, а затем расплетают витые пары;
- ровно обрезают провода так, чтобы от места обреза до оболочки оставалось 15 – 17 мм (контролируется линейкой);
- вилку разворачивают контактами к себе, вводят провода в направляющие каналы корпуса до упора, дополнительно досылают оболочку кабеля внутрь гнезда так, чтобы она заходила внутрь корпуса на 7 – 10 мм;
Обжим витой пары в RJ-45
удерживая корпус коннектора на кабеле, его фиксируют с помощью одноразового зажима, для чего нажимают на него отверткой (можно подбить молотком); под воздействием жала замок зажима поворачивается, плотно прижимает острой кромкой кабель за оболочку к нижней стенке гнезда; в процессе выполнения этой процедуры корпус наконечника обязательно прижимают к поверхности стола.
контакты обжимают плоскогубцами (обжим выполняется за один или два раза, что зависит от ширины губок пассатижей); при сдавливании ручек соблюдают осторожность, контакт входит внутрь корпуса вилки до упора, величина подачи составляет примерно 0,5 мм. Качество соединения проверяют с помощью обычного омметра двухсторонней прозвонкой
Качество соединения проверяют с помощью обычного омметра двухсторонней прозвонкой.
Номера контактов зависят от выбранной раскладки и типа кабеля (прямой или кроссоверный).
Проверка качества обжима
Существует несколько способов, чтобы убедиться в правильности обжима кабелей:
- Подключение устройств, для которых обжималась витая пара. Если компьютеры начали взаимодействовать, значит вы не допустили ошибок.
- К каждому проводу на коннекторе приложите мультиметр, поставив прозвон или минимальное сопротивление. Если характерный треск будет отсутствовать при касании, значит, его нужно заменить. Поставьте переключатель на звуковой сигнал
- Вставьте 1 конец в разъём ethernet, а у другого измерьте сопротивление на каждом проводе. Если оно слишком большое, значит при обжиме была совершена ошибка. Также сопротивление у обеих пар должно быть примерно равным.
- Мастера при выезде на дом используют специальные LAN тестеры, с помощью которых оценивают состояние линий связи. Вы можете купить такой же и помогать друзьям в проверке.
Конструкция LAN тестеров состоит из 2 блоков, к которым присоединяют разные коннекторы. После соединения прибор подключают к сети, и смотрят на световые индикаторы. Если некоторые из них не горят, значит, эти провода не работают.
Как обжать витую пару на 4 и 8 жил
Существует два основных стандарта подключения: T568A и T568B. Кроме того, можно передавать информационный сигнал, используя только четыре ядра вместо восьми.
Самообжимающийся разъем устраняет необходимость в обжиме
Обжим витой пары 8 жил – схема расположения цветов
Порядок проводов регламентируется двумя стандартами: T568A и T568B
Расположение кабелей T568A и T568B
В чем разница между стандартами T568A и T568B? Во-первых, новый стандарт T568B сейчас используется почти повсеместно. Первоначально он был разработан для обратной связи с uCoz, системой управления сайтом от uKit Group. Однако на данный момент общедоступные протоколы настолько распространены, что стандарт T568B используется в сетевых настройках ПК в качестве шаблона по умолчанию.
Обжим витой пары 4 жилы – схема расположения цветов
Кабель витой пары (UTP) состоит из четырех пар проводов с уникальной цветовой кодировкой. Локальная сеть стандарта Ethernet 10 / 100BASE-T использовала только две пары из четырех – оранжевую и зеленую – для передачи информации по протоколам Интернет-связи (TCP / IP v4 / v6). Остальные коричневые и синие пары используются для передачи данных из других сетевых приложений. Например, при подключении факс-модема они отвечают за телефон.
Схема распиновки прямого и кроссового (кроссового) кабеля на 4 жилы
Обжим интернет-кабеля
Ниже можно ознакомиться с наиболее популярными способами обжима интернет-кабеля, которые можно проводить в домашних условиях.
Как правильно — с помощью пресс-клещей (кримпера)
Обжимку проводов удобнее всего проводить с помощью кримпера. Ниже можно ознакомиться с пошаговым руководством данного процесса.
- Первым делом мастера избавляются от старого джека и зачищают жилы от внешней оболочки.
- От отрезанного края отмеряют длину и вставляют кабель в зачищенную область.
- Воспользовавшись кримпером шнур откусывают, а цветные жилы распутывают. Чрезмерно длинные кабеля лучше всего укоротить.
- Проводку располагают в правильной последовательности. Жилы должны быть вставлены так, чтобы во внутреннюю область залезла внешняя оплетка.
- В зону обжима помещается шнур. Его нужно зажать с помощью кримпера. при этом главное не пережать кабель.
После замены обжатый кабель вставляют в порт для проверки соединения.
Использование кримпера позволяет быстро проводить работы по обжиму
Как можно в экстренных случаях — с помощью отвертки
Если пресс клещей не оказалось под рукой, не беда! Функцию обжимника может выполнить отвертка.
Пошаговый процесс:
- Первым делом, потребуется заняться оголением кабеля и сверкой длины проводов и джека.
- Жилы выравниваются и подрезаются.
- Цветные провода распределяют согласно схеме и помещают внутрь разъёма RJ-45. При этом часть изоляции должна попасть в коннектор.
- С помощью отвертки придавливается планка зажима джека.
- Контакты разъема RJ-45 вдавливаются в изоляцию жил сетевого кабеля.
Провода нужно утопить в оплетку цветных жил. Придерживаясь пошагового руководства можно самостоятельно переобжать провода.
Использование специальных самообжимающихся коннекторов
В продажу поступают модели коннекторов, которые могут самостоятельно обжиматься. Самообжимные джеки могут называться безинструментальными.
Алгоритм выполнения работы опрессовки:
- Мастера зачищают интернет-кабель от оплетки.
- Витые пары расплетают, выпрямляя каждый из проводков.
- Крышки коннекторов открывают, а провода заводят сверху в подходящие по цвету пазы блока коммутации.
- Корпусную часть закрывают до появления щелчка.
Опрессовать кабель таким образом довольно просто. При этом можно не беспокоиться о надежной фиксации проводов.
Ошибки, допущенные при обжатии
Чтобы разобраться в том, где допущена ошибка, нужно проверить, где ее источник. Для этого надо попытаться пользоваться другим сетевым кабелем и убедится, что устройство, которое подключается, является исправным. Если в результате проверки было выяснено, что не работает кабель, то при обжатии должны были быть следующие ошибки:
- Перепутано расположение проводков.
- Они плохо прижаты к контактам коннектора.
Важно! При наличии ошибок необходимо обжать кабель и установить коннектор еще раз. Если возникла необходимость обжать кабель самостоятельно, то это необходимо делать очень аккуратно и правильно расположить жилы кабеля
После окончания работы нужно провести проверку исправности соединения с сетью
Если возникла необходимость обжать кабель самостоятельно, то это необходимо делать очень аккуратно и правильно расположить жилы кабеля. После окончания работы нужно провести проверку исправности соединения с сетью.
Обжим без инструмента
Как правило, специалисты по прокладке сети используют специальный инструмент для обжима сетевого кабеля. Называется он кримпер. Он изготавливается из стали и является самым удобным инструментом для обжима не только кабелей витой пары, но и для обжима и прессовки изолированных штыревых втулочных наконечников, наконечников 8C8P, 6PxC, 4PxC, соотношений сечений проводов и наконечников. Стандартный кримпер обладает:
- Портом для обжима провода;
- Встроенным инструментом для зачистки кабеля;
- Кусачками, позволяющими «откусить» ненужную часть кабеля.
Несмотря на все это, обжать провод и присоединить к нему коннектор можно самостоятельно с помощью других подручных средств. В следующем разделе будет подробное описание этих инструментов и способов обжима.
Обжим с помощью шлицевой отвертки
Опрессовка коннектора при помощи обжима
Определившись со схемой, мы переходим к самой главной части всей процедуры — опрессовке разъёма RJ-45 с помощью специального инструмента — обжима. Особенность работы с кримпером заключается в том, что он существенно экономит время и выполняет ответственную часть самостоятельно.
Начать работу следует с отсечения прежнего коннектора (если таковой имеется, то он станет образцом для расположения жил). Далее следует зачистить витую пару от изоляции, оголив цветные провода так, чтобы их длина соответствовала коннектору и они сидели в нём до упора. Очистку внешней оплётки можно провести двойным ножом обжима или же обычным перочинным ножом. Цветные жилы будут скручены попарно, поэтому их следует рассоединить, выпрямить и ровно подрезать до одинаковой длины. Расположив проводки согласно выбранной схеме, мы берём разъём RJ-45 защёлкой к низу. Вставляем в него жилы до упора так, чтобы небольшая часть изоляции интернет-кабеля тоже входила в коннектор. Когда провода лежат в своих направляющих каналах, а край изоляции находится под планкой зажима RJ-45, настало время для опрессовки. Помещаем коннектор с жилами в разъём инструмента. Осталась всего пара штрихов – сжимаем рукояти кримпера так, чтобы планка зажима (контакты) вилки RJ-45 прорезала изоляцию жил.
Следите за тем, чтобы ничего не отходило и не выпадало. Для завершения операции мы оденем изолирующий колпачок. Теперь всё готово к использованию!
Как обжать витую пару на 4 и 8 жил
Существует два основных стандарта расположения проводов – T568A и T568B. Кроме того, есть возможность передачи информационного сигнала с использованием всего четырёх жил вместо восьми.
Самообжимной коннектор позволяет обойтись без кримпера
Обжим витой пары 8 жил – схема расположения цветов
Порядок расположения проводов регламентируется двумя стандартами: T568A и T568B
Порядок расположения проводов по стандартам T568A и T568B
В чём заключается различие между стандартами T568A и T568B? Начнём с того, что на данный момент почти повсеместно используется более новый стандарт T568B. Изначально он был разработан для осуществления обратной связи с uCoz – системой управления сайтами от компании uKit Group. Однако, на данный момент общедоступные протоколы получили столь широкое распространение, что стандарт T568B используется в сетевых настройках ПК как предустановленный шаблон.
Обжим витой пары 4 жилы – схема расположения цветов
Кабель UTP (витая пара) состоит из четырёх пар проводков с уникальной цветовой маркировкой. Локальная сеть стандарта Ethernet 10/100BASE-T для передачи информации по протоколам интернет связи (TCP/IP v4/v6) задействовала только две из четырёх пар — оранжевую и зелёную. Оставшиеся, коричневая и голубая пары, применяются для передачи данных других сетевых приложений. К примеру, в факс-модемных соединениях они отвечают за телефон.
Схема распиновки прямого и кроссового (перекрестного) кабеля на 4 жилы
Обжимаем кабель своими руками
Возьмите обжимной инструмент и два коннектора RJ45.
Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.
Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.
После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.
Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.
Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.
При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.
Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.
Видео к статье :
Как обжать витую пару с коннектором RJ45 в домашних условиях
В представленной здесь статье мы рассмотрим варианты как обжать витую пару с разъемом RJ45, качественно и профессионально
Наверняка, у всех кто имеет проводной интернет, в случае неосторожного обращения могли случаться проблемы с кабелем витой пары либо с самим разъемом RJ45. Поломки, например разъемов, могут возникать от того, что просто нечаянно вырвали провод из порта
Передача информации в интернете выполняется по каналам связи, построенным и работающим на разных физических принципах. Одним из способов связи вычислительных устройств в информационную сеть является применение специальных кабелей. С целью повышения уровня помехозащиты кабель состоит из витых пар проводов. Подсоединение кабеля к абонентам сети осуществляется через специальные разъёмы (коннекторы). Установка разъёма на кабель выполняется по определённым правилам. На устройствах установлены розетки, на кабель устанавливается штекер.
Отличительные свойства патч-корда: как обжать витую пару
Сетевой кабель состоит из нескольких пар скрученных между собой проводников. Каждый проводник может состоять из одной жилы диаметром 0,4-0,6 мм или пучка жил общим диаметром 0,5 мм. Каждая жила – в пластиковой оболочке. Каждые две жилы попарно скручиваются с шагом примерно 20-30 см. Такой кабель называется «витая пара» (англ. twisted pair).
Пары помещаются в экран из металлизированной пластиковой ленты. В другом варианте экранируется весь кабель общим экраном. Внутри пучка проложена прочная нить для обеспечения механической прочности кабеля на разрыв. Ещё в кабеле имеется соединённый с экраном дренажный провод для заземления.
Весь кабель находится в общей поливинилхлоридной негорючей оболочке. Серый цвет оболочки указывает на то, что кабель предназначен для прокладки внутри помещений. Кабель для наружной прокладки имеет оболочку чёрного цвета. При необходимости кабель защищают гофрированной металлической оболочкой.
Кабель, который прокладывают в кабельных каналах, может быть изготовлен из одножильных проводников. Он соединяет вычислительное устройство с неподвижной розеткой. Кабели, соединяющие две розетки и подвергающиеся частым изгибам, должны иметь многожильные проводники. Но по условиям, определяющим затухание сигнала, длина кабеля не должна превышать 120 м.
Коннектор на кабеле
Категории кабеля витая пара
| Номер | Число пар | Полоса частот | Скорость передачи данных | Применение |
|---|---|---|---|---|
| CAT1 | 1 | 0,1 МГц | — | Телефонная сеть. |
| CAT2 | 2 | 1 МГц | — | Телефонная и локальная сеть (используется редко). |
| CAT3 | 4 | 16 МГц | 10/100 Мбит/с | Телефонная и локальная сеть. |
| CAT4 | 4 | 20 МГц | 16 Мбит/с | Локальная сеть (сейчас не используется). |
| CAT5 | 4 | 100 МГц | 100 Мбит/с | Локальная сеть, прокладка телефонных линий. |
| CAT5e | 4 | 125 МГц | 100/1000 Мбит/с | Локальная сеть Ethernet (является самым распространённым). Ограничение на длину кабеля между устройствами компьютер-свитч, свитч-компьютер, свитч-свитч 100 м. Ограничение хаб-хаб 5 м. |
| CAT6 | 4 | 250 МГц | 1000 Мбит/с | Локальная сеть Ethernet. |
| CAT6a | 4 | 500 МГц | 10/40 Гбит/с | Локальная сеть Ethernet. |
| CAT7 | 4 | 600-700 МГц | 10 Гбит/с | Локальная сеть Ethernet. Благодаря двойному экрану длина кабеля может превышать 100 м. |
Разновидность сетевого провода
Сетевой провод бывает 8-жильный (4 пары) и 4-жильный (2 пары). И коннекторы бывают на 8 проводов и на 4 провода. Но для физического формирования интернет-сети необходимы именно 8-контактные коннекторы. А их узаконенное название – 8P8C. Но исторически в лексиконе компьютерщиков этот кабель известен как RJ-45. Так и будет он называться в данной статье.
В зависимости от диапазона частот, пропускаемых кабелем, их делят на категории. Категория 1 (CAT1) с частотной полосой до 0,1 МГц применяется в телефонных линиях. Категория CAT5 с частотной полосой пропускания 100 МГц обеспечивает скорость передачи данных до 100Мбит\с и используется в телефонных линиях и для создания сетей 100BASE-TX. Категория CAT5 с частотной полосой пропускания 125 Мгц обладает лучшими характеристиками.
Скорость передачи данных по этому кабелю достигает 1 000 Мбит/с. Этот кабель широко используется для создания локальных компьютерных сетей. Кабель категории CAT7 с частотной полосой до 700 МГц обеспечивает скорость передачи данных до 10 Гбит/с. Категория кабеля, шифр его марки, вид или отсутствие экранирования, количество витых пар указаны на общей оболочке кабеля.
Сетевой кабель «витая пара», состоящий из четырёх витых пар, центральной нити и общей оболочки
Что делать, если сетевой кабель не работает
Подобное может случиться, поскольку соединение проводов с коннектором проводят без специального оборудования. Однако все проблемы не стоит сваливать лишь на один кабель. Неисправен может быть сам маршрутизатор, персональный компьютер, либо другое устройство, подсоединенное к роутеру. В данной ситуации необходимо проверить каждое устройство, что будет работать на единой линии.
Порядок действий в случае возникновения проблем:
- Для соединения использовать другой кабель, который прежде был исправен. Чтобы убедиться, что проблема заключается точно только в нем.
- Очень внимательно проверить последовательность подключения проводов к коннектору в соответствии со схемой, которая была указана выше.
- Если последовательность была нарушена, то коннекторы необходимо откусить, и проделать операцию сначала, но уже более внимательно руководствуясь схемой.
- Если провода подключены правильно, то необходимо дожать их, используя отвертку. Возможно, что контакт просто был не установлен из-за недостаточного давления, который совершал оператор.
Придерживаясь этой инструкции, получится выявить проблему, и устранить её за пару минут.
Проверка качества обжима
Существует несколько способов, чтобы убедиться в правильности обжима кабелей:
- Подключение устройств, для которых обжималась витая пара. Если компьютеры начали взаимодействовать, значит вы не допустили ошибок.
- К каждому проводу на коннекторе приложите мультиметр, поставив прозвон или минимальное сопротивление. Если характерный треск будет отсутствовать при касании, значит, его нужно заменить.
Поставьте переключатель на звуковой сигнал - Вставьте 1 конец в разъём ethernet, а у другого измерьте сопротивление на каждом проводе. Если оно слишком большое, значит при обжиме была совершена ошибка. Также сопротивление у обеих пар должно быть примерно равным.
- Мастера при выезде на дом используют специальные LAN тестеры, с помощью которых оценивают состояние линий связи. Вы можете купить такой же и помогать друзьям в проверке.
Конструкция LAN тестеров состоит из 2 блоков, к которым присоединяют разные коннекторы. После соединения прибор подключают к сети, и смотрят на световые индикаторы. Если некоторые из них не горят, значит, эти провода не работают.
Порядок проводов при обжимке сетевого кабеля
Разбираясь, как обжать провод для интернета, многие пользователи сталкиваются с такими понятиями, как «Тип А» и «Тип В». Что это такое? Всего лишь порядок подключения проводов к пинам коннектора. Схематично разница между ними определяется положением цветных проводков. Фактически меняются местами оранжевые и зеленые жилы
На качество передачи информации разные типы никак не влияют, важно лишь соблюсти единый стандарт. Для России обычно принят тип В, для Штатов – тип А
Реально выяснить, как тип использован в подключении, можно при внимательном осмотре коннектора (если он прозрачный) или после консультации с представителями интернет-провайдера.
Что понадобится для изготовления сетевого кабеля?
Давайте рассмотрим, какие материалы и инструменты нам понадобятся.
- Разумеется, сам кабель “витая пара” необходимой нам длины. Кабель нужен 5-той категории (cat.5). В нем 8 жил.Вы можете сразу отмерить и купить кабель определенной длины. Возьмите лучше с небольшим запасом.
- Как минимум 2 коннектора RJ-45, в которые мы будем обжимать витую пару.Коннекторов так же берите с запасом. Если будете делать первый раз, то с первого раза может не получится. А коннектор одноразовый.
- Инструмент для обжима витой пары. Он называется кримпер, или просто обжимные клещи.Внешний вид самого кримпера может отличатся. Как правило, таким инструментом можно обжимать не только сетевой коннектор RJ-45, но и RJ-11 (под телефонный кабель). Так же, на кримпере обычно есть кусачки и специальное отверстие с лезвием для снятия изоляция с витой пары. И поэтому нам не понадобится инструмент стриппер, который создан специально для снятия изоляции.
С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент.
Цветовая схема раскладки проводов
Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для в сетях Gigabit Ethernet. В настоящее время есть два стандарта раскладки проводов по цветам для обжима из в коннектор — T568A и T568B.
Как правило, обжимка витой пары может быть выполнена по одному из двух вариантов:
- Прямой. Это обычный патч-корд, который сейчас используется повсеместно. Для него оба конца кабеля обжимаются по стандарту T568A или по стандарту T568B. Главное, чтобы распиновка разъёма с обоих концов была одинаковой. Такой патч-корд подойдёт, чтобы подключить компьютер к роутеру или коммутатору, а так же соединить между собой два роутера или свитча.
- Перекрёстный или Кросс-Овер. Этот стандарт использовался для соединения между собой двух компьютеров по Ethernet напрямую. Сейчас, когда сетевые адаптеры уже достаточно умные и сами способны распознать тип подключения, необходимость в перекрёстный патч-кордах практически отпала, но всё же я рассмотрю и её.
Витая пара 4 жилы
Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются всего 2 пары — оранжевая и зеленая, то есть всего 4 жилы из 8. Поэтому сейчас на рынке есть удешевлённый UTP-кабель для провайдеров, который имеет всего 4 жилы. По моему опыту он значительно хуже по качеству и нормально работает на длине линии до 90 метров. Но работать с ним тоже приходится достаточно часто. Распиновка RJ45 по цветам здесь точно такая же. Просто надо «вычесть» оставшиеся 4 жилы из обычной раскладки.
Таким образом получаем, что у нас используются контакты 1,2,3 и 6. Да, в шестую дорожку разъёма порой достаточно сложно попасть и с непривычки придётся помучиться. Но опыт — дело наживное и после десятого коннектора уже всё идёт значительно проще.
Подключение периферийного устройства
Продвинутым пользователям ПК нужно знать, как правильно сделать распиновку разъёма РЖ-45 для USB. Такое строение сети особенно актуально в тех отраслях, где нужно подключить дорогостоящие серверные системы, а также оргтехнику и кассовые аппараты. Для таких манипуляций лучше подготовить обычный паяльник, но если его нет в наличии, тогда можно обойтись и скрутками.
Когда кабель полностью обжат, мастер должен зачистить обрезанный конец минимум на 5 см. Далее аккуратно разбирается любая USB вилка, чтобы в итоге получился свободный доступ к разъёмам. Стоит отметить, что чёрный и красный кабели следует зачистить до медного основания, а уже после этого скрутить их между собой. Если витая пара RJ-45 и USB готова, тогда нужно последовательно выполнить следующие действия:
- Припаять жилу бело-зелёного цвета из третьего коннектора к красно-чёрной скрутке.
- Зелёный кабель от USB устройства аккуратно присоединяется к синему проводку из четвёртого разъёма.
- Остаётся только скрутить бело-синюю жилу из пятого коннектора с белым кабелем.
Сами мастера утверждают, что использование витой пары с разъёмом RJ-45 не является сложным даже для новичка. Не стоит волноваться из-за того, что обжимка может быть не столь качественной, как в магазине. Канал связи не будет потерян, и никакое короткое замыкание не произойдёт. Используя непрофессиональные инструменты можно только создать на линии небольшие помехи, которые не будут заметны на кабеле длиной до 5 метров. Если мастер не уверен в качестве своей работы, тогда лучше всё переделать, чтобы сеть не подвела в самый ответственный момент.
Как повторно обжать RJ-11, RJ-45
Бывают, казалось на первый взгляд, более тупиковые ситуации. Необходимо срочно обжать на сетевой кабель вилку RJ-11 или RJ-45, а новой вилки под рукой нет. Для этой задачи есть тоже простое решение. Необходимо зажать в тиски корпус вилки за фиксатор и на 1 мм вытащить ламели из посадочных мест, поддевая их поочередно с торцов шилом.
Ножом подрезать защелку с ближней стороны к кабелю, извлечь ее и вынуть старые витые пары. Разобрал вилку RJ-45 полностью для демонстрации ее составных частей.
Обжать в вилку RJ-11 или RJ-45 новые витые пары по вышеописанной технологии.
Так как фиксатор utp кабеля при разборке вилки был удален, необходимо зафиксировать кабель в вилке, капнув несколько капель в образовавшееся окно от удаленной защелки силикона, клея или герметика. Если возникла необходимость удлинить или восстановить повреждение кабеля витых пар, то можно это сделать пайкой или скруткой. Надежность паяного соединения превышает любые механические способы.
