Наконечники тонкостенные НШВИ — виды применение

Как правильно выбрать

Чтобы выбрать кримпер для обжима, следует учитывать, для какой работы придется воспользоваться данным инструментом. По утверждению специалистов, для каждого типа провода нужно подобрать соответствующую версию. Лучшая альтернатива — это модель с настраиваемым усилием пружин.

Желательно подобрать кримперы ведущих производителей, которые гарантируют не только долгий срок службы изделия, но и надёжность опрессовки наконечников. Все технические параметры устройства должны соответствовать задачам.

Вам это будет интересно Особенности кабеля ВБбШв

Важно! При зажатии изделий в контактные клеммы без предварительной подготовки со временем под влиянием тока жилки утрясутся, между ними возникнет свободное пространство, контакт ухудшится. Для нормальной фиксации коннекторов нужно обеспечить приличное усилие

Конструкция должна его выдерживать. Поэтому нужно выбрать модель высокого качества, кримпер должен быть изготовлен из довольно толстого и качественного металла. Нужно помнить, что хороший кримпер для обжима наконечников просто не может быть невесомым

Для нормальной фиксации коннекторов нужно обеспечить приличное усилие. Конструкция должна его выдерживать. Поэтому нужно выбрать модель высокого качества, кримпер должен быть изготовлен из довольно толстого и качественного металла. Нужно помнить, что хороший кримпер для обжима наконечников просто не может быть невесомым.

Как пользоваться кримпером для обжима

Классификация по материалу изготовления

Одним из основных параметров, в зависимости от которого гильзы для проводов разделяются на различные типы, является материал их изготовления. Необходимость применения разнородных гильз определяется различиями электрохимических свойств соединяемых проводов, изготовленных из разных металлов. Так, если для соединения проводов, изготовленных из определенного металла, будет выбрана несоответствующая гильза, то место сформированного контакта окислится, что со временем приведет к снижению его надежности в плане электропроводности.

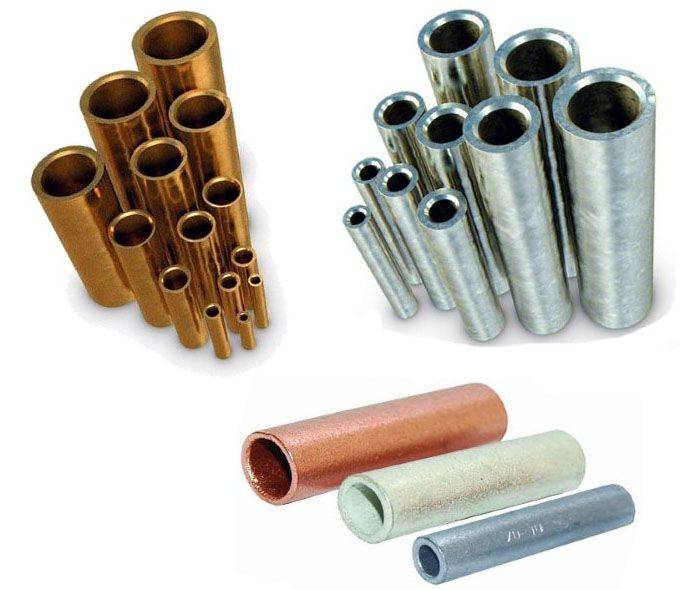

Основными типами гильз для обжима электрических проводов в зависимости от материала, из которого такие трубки изготовлены, являются:

медные гильзы;
гильзы соединительные луженые;
комбинированные;
изолированные.

Медные

Медная гильза, которая обозначается маркировкой ГМ, нужна для обжима проводов, также изготовленных из меди. С учетом того, что медная гильза не имеет защитного покрытия, применять ее можно только для соединения проводов, эксплуатируемых в неагрессивной среде. Если пренебречь этим требованием, медная гильза достаточно быстро окислится и перестанет выполнять свои функции.

Медные кабельные гильзы должны изготавливаться из медных трубок марок М1 или М2

Луженые

Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяются гильзы медные луженые под опрессовку, которые обозначаются маркировкой ГМЛ. Гильзы ГМЛ, чтобы защитить основной материал их изготовления – медь – от электрохимической коррозии, покрываются специальным составом.

Это объясняется тем, что часть защитного покрытия такой трубки при ее обжатии разрушается, что приведет к контакту алюминия и меди и, соответственно, к развитию электрохимической коррозии.

Соединительные гильзы типа ГМЛ, изготовленные из электротехнической меди с олово-висмутовым защитным покрытием

Комбинированные

Достаточно часто при монтаже электрических сетей возникает необходимость выполнить соединение проводов, жилы которых изготовлены из разных металлов. Для решения подобных задач специально разработаны и успешно используются гильзы комбинированного типа. Конструктивная особенность таких обжимных трубок, которые обозначаются маркировкой ГАМ, заключается в том, что одна их половина – это гильза алюминиевая соединительная, а вторая изготовлена из меди. В месте стыка двух таких трубок, которые соединяются между собой при помощи сварки, имеется специальный ограничитель. Он необходим для того, чтобы не допустить контакта двух разнородных проводов внутри самой гильзы.

Еще одна особенность конструкции комбинированных обжимных трубок заключается в том, что та их часть, которая является гильзой соединительной алюминиевой, имеет больший диаметр, чем трубка, предназначенная для кабеля из меди. Объясняется такая конструктивная особенность тем, что алюминий, если сравнивать его с медью, имеет большее электрическое сопротивление, поэтому провод из него, который будет соединяться в одну электрическую сеть с медным проводником, должен иметь больший диаметр.

Сама опрессовка с помощью комбинированных гильзовых зажимов выполняется по тому же алгоритму, что и процедура с гильзами любого другого типа. Однако при этом необходимо внимательно следить за тем, чтобы разнородные провода вставлялись в трубку из соответствующего металла.

Изолированные

Среди обжимных трубок, используемых для опрессовки электропроводов, выделяют категорию гильз соединительных изолированных. Применение последних избавляет от необходимости выполнять дополнительную изоляцию места сформированного с их помощью контакта. По своему конструктивному исполнению изолированные гильзы представляют собой те же луженые медные трубки, наружная поверхность которых покрыта изоляционным слоем из достаточно прочного и в то же время пластичного ПВХ. За счет механических свойств такого защитного слоя гильзы данного типа могут быть успешно обжаты без нарушения своих изначальных характеристик.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон

Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

внутрь манжета устанавливается сразу два провода;
выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Наконечники НШВИ и НШВИ-2, назначение и правильное применение

Наконечник штыревой втулочный изолированный — именно таким образом расшифровывается аббревиатура данного изделия. Изготовлен специально для опрессовки концов медных многожильных проводов. Их использование позволяет очень легко и надежно зафиксировать в любой клемме коммутационного аппарата гибкий провод. Применение специального инструмента и наконечников значительно ускоряют процесс монтажа. В этой статье я расскажу вам о существующих видах и размерах наконечников НШВИ , а также как правильно ими пользоваться.

Существующие виды наконечников

На рынке электротоваров можно найти три разновидности этого изделия, а именно:

НШВИ – наконечники штыревые втулочные изолированные;

НШВ – наконечники штыревые втулочные, но уже без изоляционного материала;

НШВИ-2 – те же наконечники с изоляцией, но предназначенные для соединения сразу двух гибких медных проводов.

Так как наконечники без изоляции практически не применяются, то дальнейший разговор пойдет именно о НШВИ и НШВИ-2 :

Из чего состоит наконечник

Данное изделие выполнено из двух частей, а именно:

1. Токопроводящая трубка, выполненная из луженой электролитической меди.

2. Изолирующая юбка, выполненная из полиамида.

Применение этого наконечника препятствует передавливанию жилы при применении винтового зажима. НШВИ выпускаются рассчитанными на сечение от 0,25 кв. мм до 150 кв. мм. При этом сама втулка в обязательном порядке подвергается гальваническому лужению.

Ознакомиться с размерами и цветовой маркировкой вы можете в этой таблице:

А условное обозначение изделия расшифровывается так: НШВИ 2,5-8 – Наконечник штыревой втулочный изолированный для провода сечением 2,5 кв.мм, неизолированная часть 8 миллиметров (наиболее распространенная длина для наконечников до сечения 4 кв.мм).

Отличие НШВИ от НШВИ-2 заключено лишь в том, что у них разных размеров изолированный флянец, в первом случае он предназначен для одного провода, а во втором для двух проводов.

Где используют и как правильно опрессовывать ими провод

НШВИ уберегает гибкую жилу от передавливания (повреждения) отдельных жил при затягивании винтового соединения. Ведь перетяжка такой жилы без наконечника может привезти к ее излому, а впоследствии перегреву и отгоранию контакта.

А при использовании наконечника клемма зажимает трубку наконечника, а не саму жилу. При этом прочность контакта нисколько не страдает, а даже наоборот усиливается.

А сам процесс обжимки хоть и предельно простой, но требует неукоснительного соблюдения алгоритма действий:

Перед обжатием необходимо выполнить зачистку жил, причем длина зачищенной жилы должна совпадать с длинной втулки наконечника.

Далее берем наконечник, причем его диаметр должен строго соответствовать диаметру зачищенной жилы и вставляем в наконечник таким образом, чтобы изоляция упиралась в начало втулки.

После этого вложите подготовленный наконечник в паз соответствующего диаметра пресс клещей, чтобы при обжимке не задеть изоляционную юбку.

После этого проверьте, не выпирают ли жилы из наконечника, если выпирают, то просто обрежьте их заподлицо с краем втулки.

Все ваше соединение полностью готово .

Алгоритм опрессовки НШВИ-2 ни чем не отличается от вышеописанного плана действий. Запомните, такие наконечники предназначены для соединения двух проводов, которые в дальнейшем будут затянуты под зажим. А вот как самостоятельное соединение (наращивание) проводов его применять нельзя, для этого существуют опрессовочные гильзы.

Такой способ обжимки идеально подойдет в тех случаях, когда происходит сборка распределительного щитка, а специалистом было принято решение использовать именно гибкий провод. А так же при сборке любых видов переносок и другого оборудования, подключаемого через гибкие питающие шнуры.

Это все, что я хотел вам рассказать о наконечниках НШВИ и НШВИ-2, а также об их применении

Если статья оказалась вам полезна, то ставьте палец вверх и спасибо за ваше внимание!

Чем обжать наконечники для проводов: перечень подходящих инструментов

Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:

Чаще всего для обжима наконечников используют гидравлические или пресс-клещи

Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².

Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.

Технология обжимки наконечников для проводов: одинарных, двойных и силовых

Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.

Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле

Рекомендации по применению одинарных штыревых наконечников для проводов:

Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.

Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.

Подобная процедура имеет свои особенности:

в манжету одновременно вставляются два кабеля;
для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².

В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.

Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали

Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.

Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.

Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.

В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.
