Как отпаять светодиод от алюминиевой платы: замена диода в СМД лампе, как демонтировать один светодиод с ленты или пластины

Необходимые материалы и инструменты

Для пайки SMD светодиодов потребуются:

паяльник, обладающий нужными параметрами;
бокорезы, пинцет, ножницы;
монтажная игла или тонкое шило;
припой и флюс. Подойдет обычная канифоль или
специальный жидкий состав, представляющий собой спиртовой раствор. Часто
используют таблетку аспирина;
тонкая кисточка для нанесения жидкого флюса;
лупа на регулируемой подставке (кронштейне),
которой пользуются ювелиры;
паяльный фен (компонент паяльной станции).

Обойтись без флюса не удастся,
так как расплавленный припой без него не смачивает контакты и не оседает на
металле. Спиртовый раствор канифоли специалисты не рекомендуют, так как он
малоэффективен и оставляет несмываемый белый налет.

Выбор паяльника является важным
этапом подготовки. Оптимальный вариант — паяльная станция с функцией
регулировки температуры. Однако, подойдет и обычный низковольтный экземпляр с
напряжением питания от 12 до 36 В и мощностью 20-30 Вт. Работать со стандартным
устройством на 220 В не рекомендуется, так как их жало слишком сильно
нагревается. От этого флюс испаряется быстрее, чем надо, не выполняя свою
задачу в нужных пределах. Максимальная температура нагрева — 260°.

Большое значение имеет тип наконечника жала. Обычный конусный — не лучший вариант, оптимальным выбором будет т.н. микроволна. Это срезанный примерно под 45° пруток с небольшим углублением, сделанном в осевом направлении. Оно наполняется жидким припоем и позволяет эффективнее наносить материал на площадки SMD светодиода и платы. При необходимости микроволна действует как oтcoc излишков припоя, что позволяет избежать капель и потеков.

Оптимальный тип припоя —
тонкая проволочка с канифолью внутри. Этот вид позволяет успешно паять
светодиоды пpaктически любым паяльником.

Радиаторы охлаждения

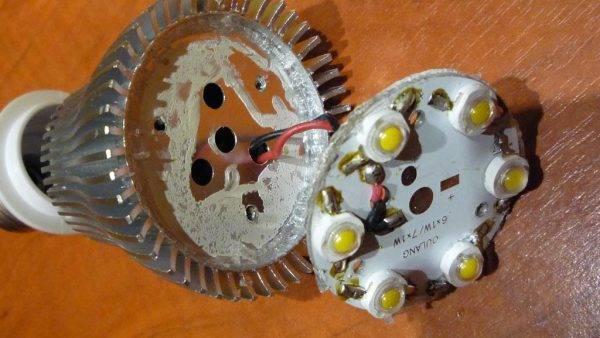

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

Недавно один знакомый попросил меня помочь с проблемой. Он занимается разработкой LED ламп, попутно ими приторговывая. У него скопилось некоторое количество ламп, работающих неправильно. Внешне это выражается так – при включении лампа вспыхивает на короткое время (менее секунды) на секунду гаснет и так повторяется бесконечно. Он дал мне на исследование три таких лампы, я проблему решил, неисправность оказалась очень интересной (прямо в стиле Эркюля Пуаро) и я хочу рассказать о пути поиска неисправности.

LED лампа выглядит вот так:

Рис 1. Внешний вид разобранной LED лампы

Разработчик применил любопытное решение – тепло от работающих светодиодов забирается тепловой трубкой и передается на классический алюминиевый радиатор. По словам автора, такое решение позволяет обеспечить правильный тепловой режим для светодиодов, минимизируя тепловую деградацию и обеспечивая максимально возможный срок службы диодов. Попутно увеличивается срок службы драйвера питания диодов, так как плата драйвера оказывается вынесенной из теплового контура и температура платы не превышает 50 градусов Цельсия.

Такое решение – разделить функциональные зоны излучения света, отвода тепла и генерации питающего тока – позволило получить высокие эксплуатационные характеристики лампы по надежности, долговечности и ремонтопригодности. Минус таких ламп, как ни странно, прямо вытекает из ее плюсов – долговечная лампа не нужна производителям :). Историю о сговоре производителей ламп накаливания о максимальном сроке службы в 1000 часов все помнят?

Ну и не могу не отметить характерный внешний вид изделия. Мой «госконтроль» (жена) не разрешил мне ставить эти лампы в люстру, где они видны.

Вернемся к проблемам драйвера.

Вот так выглядит плата драйвера:

Рис 2. Внешний вид платы LED драйвера со стороны поверхностного монтажа

И с обратной стороны:

Рис 3. Внешний вид платы LED драйвера со стороны силовых деталей

Изучение ее под микроскопом позволило определить тип управляющей микросхемы – это MT7930. Это микросхема контроля обратноходового преобразователя (Fly Back), обвешанная разнообразными защитами, как новогодняя елка – игрушками.

В МТ7930 встроены защиты:

• от превышения тока ключевого элемента • понижения напряжения питания • повышения напряжения питания • короткого замыкания в нагрузке и обрыва нагрузки. • от превышения температуры кристалла

Декларирование защиты от короткого замыкания в нагрузке для источника тока носит скорее маркетинговый характер

Строение диодных элементов

Главное отличие от других ламп в том, что светодиоды имеют плюсовой и минусовой контакт (анод и катод)

При пайке диода в цепи важно это учитывать

Также нужно понимать, что бывают DIP и SMD светодиоды.

Плюсовой контакт в DIP определяется достаточно просто. Стоит внимательно взглянуть внутрь колбы. Плюсовой вывод – анод – меньше минусового. На рисунке плюс – слева.

Есть и второй способ – посмотрите на длину ножки. У положительного вывода она длиннее.

Третий способ – мультиметром. Черная клемма прибора – минусовая, красная – плюсовая. Ставим на прозвон:

Последний способ подходит для обоих типов.

Это, пожалуй, главное, что стоит знать о строении светодиода. Если интересна теория, рекомендуем посмотреть видео:

Процесс пайки:

Берем светодиоды на чипах Epistar и «звездочки» — охлаждающие площадки из фольгированного алюминия

При помощи зубочистки наносим пасту на место пайки и прижимаем туда светодиоды

Греем с обратной стороны термофеном (можно утюгом или газом). Получаем готовые светодиоды на «звездочках» с очень хорошим тепловым контактом

Весь процесс можно посмотреть на видео

Проверяем тепловой контакт при помощи тепловизора

У светодиода припаяны только выводы. Термопасты нет.
Светодиод припаян паяльником с КПТ-8
Светодиод припаян тепмофеном с MCN-300

Распределение тепла при описываемом методе пайке гораздо более равномерное, нагревание более медленное, а остывание, наоборот, быстрее, чем при других методах пайки. Подробнее о результатах моих исследований можно узнать в этой статье

Правила соединения

Куски светодиодной ленты соединяют, соблюдая полярность. Изделие с одноцветными лампочками имеет 2 контакта. На RGB ленте присутствует 4 контакта. Провод используют сечением 0,75–0,8 мм в разноцветной изоляции, чтобы не спутать полюса.

Сращивание более 5 м не рекомендуется. Из-за падения напряжения дальние светодиоды будут светиться не на полную мощность.

Для пайки проводов используют паяльник мощностью 25–60 Вт. Максимальная температура нагрева жала – 300 °C. Потребуется флюс, тонкий припой и канифоль. Без паяльника соединение выполняют коннекторами.

Пайка проводов под углом

Когда светодиодная подсветка выполнена из нескольких параллельных полос, для их спаривания провода к каждому куску ленты лучше припаять под углом 90°. Причем минус и плюс фиксируют на контактах двух соседний диодных блоках. На свечение диодов такое подключение не влияет, зато провода располагаются без накладки. У RGB ленты под углом припаивают 4 провода.

Пайка ленты покрытой силиконом

Защитное покрытие из силикона скрывает под собой токоведущие контакты. Чтобы к ним добраться выполняют зачистку острым ножом.

Если придется паять провода к ленте с защитой IP68, то после всей процедуры оголенный край заталкивают внутрь защитной оболочки. Пустоту заливают жидким силиконом на глубину 10 мм и ставят заглушку, продев сквозь технические отверстия токоведущие жилы.

Когда коннекторы нужны

Чтобы быстро соединить ленту с проводами или два куска между собой без пайки используют коннекторы. Соединительные элементы подбирают соответствующей ширины. Самый распространенный размер – 8 и 10 мм. Количество контактов в коннекторе и на светодиодной ленте должно соответствовать.

Коннекторы делятся на три вида:

прямые элементы для сращивания двух кусков лент;
для соединения двух кусков под углом 90°;
для соединения проводами, чтобы получить произвольный угол.

По типу подключения коннекторы бывают:

прижимные;
с защелкой;
прокалывающие.

Недостатки соединительных коннекторов

Коннектор удобен для быстрого соединения и не требует дополнительной изоляции. Однако в точке соединения токоведущих контактов уменьшается сечение. Во время длительной работы происходит нагрев.

Контакты подгорают, ухудшая проводимость тока. От нагрева страдают светодиоды, расположенные рядом с коннектором. Детали выходят из строя или снижается яркость свечения.

Отсутствие пайки сопровождается окислением контактов. Медь от воздействия кислорода зеленеет. Ток слабее проходит через контакты. Диоды начинают притухать, мигать, а со временем перестают гореть.

Соединение внахлест без проводов

Чтобы правильно соединить два куска внахлест, концы светодиодной ленты отрезают впритык к токоведущим контактам. С тыльной стороны одного куска счищают клеящий слой. Контакты смазывают флюсом, лудят оловом до появления серебристой пленки.

Два куска ленты стыкуют внахлест, соблюдая полярность. Контакты прогревают паяльником не более 5 секунд. За это время олово создаст прочное соединение.

Устройство светодиодной лампочки на 220 В

Самостоятельный ремонт светодиодной лампочки возможен, только если вы представляете себе из каких деталей она состоит и как все это работает. Это позволит самому искать неисправности. Устройство LED лампочки не слишком сложное. Если смотреть снаружи, можно выделить три части:

пластиковый или стеклянный светорассеиватель,
металлический, пластиковый или керамический радиатор для отвода тепла,
цоколь одного из стандартов.

Чтобы отремонтировать светодиодную лампочку своими руками, надо будет добраться до внутренностей — все проблемы сконцентрированы тут.

Из каких частей состоит светодиодная лампа

Если разобрать LED лампу, внутри обнаружим электрическую часть, где и будем искать повреждения. Это:

Преобразователь/стабилизатор напряжения или драйвер. Находится наполовину в цоколе, наполовину в радиаторе теплоотвода.
Плата со светодиодами.

Как видите, не слишком сложно, хотя вариаций море. Например, в некоторых моделях драйвер распаян на той же плате, где крепятся светодиоды. Это «эконом» решение и встречается обычно в дешевых лампочках. В других светодиод один. Это, наоборот, дорогие модели, так как один большой и мощный светодиод стоит значительно больше, чем куча маленьких с той же (или большей) мощностью свечения.

Процедура реболлинга

Для проведения реболлинга чип помещают в трафарет, и закрепляют специализированной изолентой. С тыльной стороны пальцем или шпателем наносят паяльную пасту, затем настраивают фен на температурный режим около 300 градусов и начинают прогревать. После появления характерного блеска от расплавленной паяльной пасты дают припою полностью остыть.

Для освобождения трафарета от чипа убирают изоленту и прогревают трафарет примерно до 150 градусов, в конце процедуры деталь должна освободиться. Бывает, что сходу невозможно достать деталь из китайского трафарета, поэтому может возникнуть необходимость аккуратно ее зацепить.

Во время обратной пайки микросхемы оценивают риски, выкладывают чип необходимое количество раз для точного совпадения пяток и шаров. Потом выставляют на паяльном фене температуру от 330 до 350 градусов и греют до тех пор, пока расплавленный припой не даст возможность чипу самому встать на место.

Монтаж компонентов электронных схем выполняется разными способами. Одним из наиболее распространенных вариантов является пайка, обеспечивающая надежный контакт и прочное крепление деталей к печатной плате.

Она не представляет большой сложности и доступна даже начинающим радиолюбителям. Пайка светодиодов SMD отличается особенностями и правилами. Они призваны сохранить элементы и защитить их от перегрева. Несоблюдение требований приводит к потере светильников, поэтому полезно будет рассмотреть вопрос подробнее.

Читать также: Крабы на колеса своими руками

Строение светодиодов

Светоизлучающий диод (СИД лат. – LED) – это полупроводниковый элемент, продуцирующий излучение во время прохождения электрического тока через него.

Стандартный светодиод состоит из стеклянного корпуса диаметром 5 мм и маленьких ножек (анода и катода). Такой диод похож на миниатюрную лампочку. Под стеклянным корпусом СИД находится кристалл, излучающий свет при прохождении электрического тока.

У SMD светодиодов токоведущих ножек нет, но на поверхности детали находятся специальные контактные площадки. Основное отличие светодиода от других осветительных приборов заключается в полярности элемента.

Анод и катод на светодиоде можно найти 3 способами:

Понять зрительно. На SMD светодиодах отмечены значки «+» и «–». Возможно, их заменяет цветная маркировка. Полярность нового DIP светодиода определяют по длине токопроводящих ножек. Плюсовая ножка на такой детали всегда будет короче минусовой. Если смотреть на кристалл сквозь прозрачную колбу, можно заметить, что ножка минуса отходит от его основания.
Выяснить в работе. В этом случае потребуется собрать простую электрическую цепь. Соедините последовательно диод и резистор (более 680 Ом), а вторую ножку диода и выход подключите к аккумулятору (12 В). По свечению или его отсутствию легко определить полярность диода.
Определить мультиметром. Перед началом работы на тестере выберите режим измерения сопротивления. Затем приложите щуп к концам токоведущих ножек светодиода. При правильной полярности на мультиметре появится значение около 1,7 кОм. При неверной полярности показатель не отобразится.

Третий способ определения самый надежный и безопасный.

Устройство светодиодной лампочки на 220 В

пластиковый или стеклянный светорассеиватель,
металлический, пластиковый или керамический радиатор для отвода тепла,
цоколь одного из стандартов.

Из каких частей состоит светодиодная лампа

Если разобрать LED лампу, внутри обнаружим электрическую часть, где и будем искать повреждения. Это:

Преобразователь/стабилизатор напряжения или драйвер. Находится наполовину в цоколе, наполовину в радиаторе теплоотвода.
Плата со светодиодами.

Светодиоды питаются от низкого напряжения — порядка 3 В, потребляют очень мало тока — от 20 до 50 мкА, подключать их к сети 220 В можно только через преобразователь. Его можно увидеть в нижней части лампы. Схема светодиодной лампочки на 220 В тоже несложная, зато по ней легко определить возможные проблемы.

Схема светодиодной лампы на 220 V

На рисунке выше представлена схема с диодным мостом. Он преобразует и стабилизирует напряжение. Это один из самых распространенных вариантов, так как такие лампы стоят не очень дорого. Как видите, в данном варианте диоды подключены параллельно, но это редкий вариант. Чаще они подключаются последовательно — один за другим.

С микросхемой

Есть и другие светодиодные лампочки. В них присутствует микросхема. Такие лампы более дорогие, но обычно и более долговечные, так как параметрами работы управляет микроконтроллер, который выдает более стабильное питание. А некачественное питание равно быстрому снижению яркости свечения. Резкие скачки напряжения вообще приводят к пробою светодиода. Так как подключены они последовательно — один за другим — выход из строя одного светодиода означает поломку всей лампы. Она просто не зажигается. Хотя не работает, скажем, один светодиод из 80.

Частые причины неисправностей

К выходу из строя светодиодной лампы часто приводят некорректная эксплуатация и резкие перепады напряжения в центральной электросети. Сами диодные элементы в этом случае сохраняют работоспособность, а вот драйвер может испортиться.

Если в самом светильнике не обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это плохо отразится на его функционировании и спровоцирует поломку.

Лампа начнет чувствительно мерцать и моргать, раздражая глаз, когда испортится токоограничивающий резистор, и совсем перестанет гореть, если выйдет из строя конденсатор.

Все эти моменты неприятны, но впадать в панику не стоит. Исправить неполадку без особых усилий получится дома своими руками.

Плохо подействует на Led-элемент и приведет к его выходу из строя неправильно организованная в доме или квартире электрическая система.

Плюс к тому она увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшем будущем. Поэтому ее обустройство лучше доверить профессионалам.

В процессе эксплуатации в лампе может произойти нарушение базовой кристаллической структуры полупроводниковых диодов.

Провоцирует эту неполадку реакция на повышение уровня плотности инжектированного тока со стороны материала, из которого изготовлен полупроводник.

Когда пропайка краев осуществлена некачественно, отвод тепла теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе происходит перегрузка и короткое замыкание выводит лампу из строя.

Все эти мелочи не фатальны и подлежат незатратному по времени и финансам ремонту.

Строение диодных элементов

Главное отличие от других ламп в том, что светодиоды имеют плюсовой и минусовой контакт (анод и катод)

При пайке диода в цепи важно это учитывать

Также нужно понимать, что бывают DIP и SMD светодиоды.

Есть и второй способ – посмотрите на длину ножки. У положительного вывода она длиннее.

Третий способ – мультиметром. Черная клемма прибора – минусовая, красная – плюсовая. Ставим на прозвон:

Последний способ подходит для обоих типов.

Сделаем “вечным” светодиодный светильник.

Всем привет. В этой статье вы узнаете о методах продлевающим жизнь светодиодным светильникам, лампочкам и всему что связано со светодиодным освещением. Модернизировать будем известным нам по прошлой статье светодиодный светильник Varton 12W.

Уважаемый Remonter, недавно упоминал в статье о светодиодной подсветке телевизоров, о том что многие производители намеренно идут на ухищрения, прибыли ради и ради того чтобы грубо говоря их заводы не закрыли. В прошлой своей статье о ремонте светиодного светильника я рассказал вам как его починить, а вот как продлить ему жизнь, решил рассказать в этой отдельной статье.

Суть методов состоит в том чтобы ограничить ток подаваемый на светодиоды, путём подбора токового резистора на плате драйвера, который ,,чувствует нагрузку и сигнализирует об этом микросхеме”, а та в всою очередь убавляет или прибавляет ток, подстариваясь под норму. Подстраивая резисторы (прибавляя сопротивление, чтобы сделать тускло) мы настраиваем желаемое свечение. Либо, как второй вариант, включения обычных диодов или токоограничивающих резисторов, в разрыв цепи питания светодиодов.

Светильник разобран

Схема драйвера светодиодного светильника

Схема проста. Перед диодным мостом установлен терморезистор, ограничивающий обычные завышенные скачкообразные пусковые токи конденсатора, при включении драйвера. Также установлен помехоподавлящий Y-конденсатор, устранящий помехи из схемы в сеть и из сети в схему. За диодным мостом конденсатор, сглаживающий пульсации с диодного моста, за ним резистор слегка ограничивающий напряжение, далее резистивный делитель из трех резисторов, задающий режим работы микросхемы, еще один сглаживающий конденсатор, два паралельно включенных токовых резитора. За микросхемой диод разряжающий на себя остаточный ток дросселя и возвращая ток снова на него, после выключения драйвера, защищающий таким образом схему. За диодом резистор и конденсатор, сглаживающие остаточные пульсации после дросселя. Ну а в конце уже следует и сама нагрузка в виде светодиодов.

Найти токовые резисторы на плате драйвера легко. Как правило они низкоомные и часто стоят по несколько штук в паралель, как раз для токовой настройки. В нашем случае их два, 3,4Ом и 2,5Ом, ,,висящие” между 3-ей и 8-ой ногами микросхемы.

Внешний вид платы и токовые резисторы

Поначалу пробовал вставить в разрыв питания светодиодов, математически рассчитанное на 30-ти процентное понижение тока сопротивление. К своему удивлению, вместо падения тока увидел мерцание светодиодов, с понижением яркости. Смотрите видео мерцания.

Так как даташита на микросхему не нашёл, предположил что это является особенностью её работы. Поэкспериментировав и поколдовав с осциллограмами в ключевых точках схемы, решил пойти более простым путём подбора токовых сопротивлений. К слову установка диодов в разрыв цепи в моем случае не дала ощутимого эффекта, так как пришлось бы набирать много диодов.

И так, замерил напряжение и ток потребления светодиодов в обычном заводском режиме, прибор показал 240В и 0,143А соответственно (амперметр включаем в разрыв цепи). Выпаял первое токовое сопротивление (2,5Ом), включил и о чудо – яркость светодиодов снизилась. Снова замерил ток и напряжение, показало 95В и 0,058А. Меня это вполне устроило, так как потребление тока уменьшилось почти в два раза. Потом для полноты эксперимента вернул первый резистор на место, а второй (3,4Ом) выпаял и снова включил светильник. Эффект оказался не столь очевидным, т.е. свечение примерно на 70%, от заводской ,,нормы”. На первом варианте с резистором в 2,5Ом решил остановиться, потому как это меня вполне устраивало. При 50% понижении потребления тока, визуально свечение упало примерно на 40%. После часовой прогонки светильника, собрал его.

Подытожу. Таким вот незамысловатым образом мы с вами можем продлить жизнь светодиодным светильникам, лампочкам, светодиодным лентам, любым активным нагрузкам, нуждающихся в уменьшении ненормально завышенного тока.

Удачи!

Техника безопасности

Если проводится ремонт прибора, который запитан от электросети, требуется соблюдение правил техники безопасности.

Светодиодные осветительные приборы подключаются к напряжению 220 В, это требует повышенной осторожности:

после выключения лампочки необходимо вручную разрядить конденсаторы (закоротить выводы металлическим предметом, оснащенным ручкой из диэлектрика);
при включении после ремонта лучше отвернуться (не исключена возможность взрыва);
во время ремонта нельзя оставлять без присмотра паяльную станцию или паяльник (250-260 градусов вполне достаточно для возникновения пожара).

Зная конструкцию и принцип работы светодиодной лампы, ее можно отремонтировать. Однако существуют модели, которые подлежат только замене.

Как правильно паять светодиоды: что важно знать, распространенные ошибки

Сегодня светодиоды признаны обычными пользователями, радиолюбителями и промышленными предприятиями самыми экологичными, компактными и энергоэффективными источниками света. Маломощные диоды используют для подсветки мониторов, мобильных телефонов и в различных игрушках, а мощные светодиоды применяются в цеховых прожекторах и праздничной люминесценции зданий, в рекламном бизнесе. Но непривычный источник света имеет ряд особенностей обслуживания в отличие от энергосберегающих аналогов (ЭСЛ) и ламп накаливания. Не так просто, например, паять светодиоды. Этому вопросу посвящена статья.

Виды поломок и их причины

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:

полное отсутствие свечения;
периодическое отсутствие освещения;
кратковременное мерцание;
отключение света в произвольные моменты;
повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

технические нарушения при подключении к сети питания;
короткое замыкание;
неверная установка оборудования;
ошибки при построении элементов в схеме подключения;
изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.

Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака

Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения

Выводы и полезное видео по теме

Как устранить характерные поломки светодиодной лампочки с цоколем E27. Подробная инструкция по разборке изделия, интересные практические советы по использованию подручных инструментов.

Подсказки, как корректно снять с прибора колбу, не повредив ее в процессе.

Простой способ отремонтировать лампочку лед-типа без использования паяльника. Вместо припаивания применяется специальная электропроводящая паста.

Полное описание работы на изделиях торговой марки «Космос», которой владеет KOSMOS Group, контролирующая около 25% отечественного рынка прогрессивной и экономной продукции для создания качественного освещения.

Как починить Led-лампочку типа «кукуруза». Особенности процесса разборки, конструкционные нюансы и прочие познавательные моменты. Существенное увеличение срока службы изделия после проведения всех работ.

Светодиодная лампочка – практичный источник освещения. Единственный минус этого изделия – высокая по сравнению с другими модулями цена. Правда, LED-приборы надежны и обычно полностью отрабатывают свой срок.

А если вдруг в процессе эксплуатации возникнут поломки, большую часть из них можно будет устранить своими руками. Нужные инструменты найдутся у любого домашнего мастера, а выкроить время на ремонтные работы тоже не составит никакого труда.
