Как соединять провода?
Важно создать надежное соединение проводов. Лучшими способами являются опрессовка, пайка и сварка. В домашних условиях обычно применяются первый и второй
Для опрессовки применяют гильзы из того же материала, что и провода (рис. а). Здесь нужны специальные клещи. Гильза, в которую вставляются провода, обжимается с двух сторон
В домашних условиях обычно применяются первый и второй. Для опрессовки применяют гильзы из того же материала, что и провода (рис. а). Здесь нужны специальные клещи. Гильза, в которую вставляются провода, обжимается с двух сторон.
Способы соединения проводов
Для сварки и пайки сначала делают скрутку (рис. б, в). Она также является отдельным способом соединения, но ее используют как временную или при токах не выше 2 А. Для мощного потребителя (электроплиты, котла и т. п.) этот способ не подходит. Разные материалы скручивать не допускается, но если это крайне необходимо, медный провод следует предварительно залудить. Обвивать один провод вокруг другого можно, если завивка сделана обоими, количество витков на каждом должно быть не менее двух.
Пайкой хорошо соединяется медный провод. Чтобы соединить алюминиевый, разогретый припой типа ТОС втирают между скрученными витками.
Сварку производят путем оплавления проводов на конце скрутки с помощью графитового электрода, изготовленного из щетки коллектора электродвигателя. Неудобством является необходимость подключения сварочного аппарата. Сейчас всюду появились компактные инверторы, значительно облегчающие процесс.
Провода из разных материалов удобно соединять с помощью болта с гайкой и шайбами (рис. г). На рисунке изображен один из простых способов создания резьбовых соединений. Среди них есть разновидности: клеммные колодки и накидные клеммы.
При винтовых соединениях провод сгибают в кольцо между контактной площадкой и гайкой (рис. ниже слева). Если его слегка расплющить, площадь контакта увеличится в несколько раз, и его сопротивление значительно уменьшится (рис. ниже справа). Это позволит пропускать электрический ток через соединения проводов для электроплиты или другой мощной нагрузки.
Загиб провода для резьбового соединения
Укорочение провода питания
Способ применяется редко, когда есть возможность переноса розетки вдоль провода питания, который подведен снизу. Для этого демонтируется старая розетка, провод аккуратно извлекается из стены, обрезается лишняя часть, устанавливается новая розетка, и производится подключение.
Наращивание питающего провода
Вариант является самым распространенным, хотя его применять не рекомендуется. Если это крайне необходимо, через гнездо старой тянется проводка к новой розетке. Соединение с дополнительным проводом делается в старой монтажной коробке, или вместо нее устанавливается новая распределительная коробка. Это будет не совсем по правилам, но так делать можно. Коробку следует закрыть крышкой, с возможностью обеспечения к ней доступа.
Провода из разных материалов соединять скруткой запрещено!
Если есть возможность, питающий провод лучше полностью заменить, проложив новый по старой борозде. Если проводка сделана в трубах, замену произвести еще проще.
В квартире время от времени приходится делать перестановку мебели, при этом надо менять расположение розеток. Старые розетки можно оставить отключенными, но при этом надежно их замаскировать. В дальнейшем они могут пригодиться при новой перестановке.
Добавление новой розетки к старой
В этом варианте не нужно убирать старую розетку и ставить на ее место распределительную коробку. На рисунке ниже изображено соединение шлейфом, когда на одной силовой линии расположены две розетки. Их может быть больше, насколько позволит сечение подводящего кабеля. Иногда можно просто установить вместо одинарной двойную розетку. Подсоединение к розеткам выключателей для освещения не разрешается.
Соединение розеток шлейфом
Шлейфовое соединение подходит только для маломощных потребителей энергии: переносных источников света, утюгов, телевизора, пылесоса. Для стиральной машины, бойлера, электроплиты и насосов требуется подключение через распределительную коробку или отдельным кабелем от автомата силового щита.
Розетки для мощных потребителей
Особого отношения требуют розетки для большой нагрузки, например, электроплиты. Их нужно чаще проверять и делать замену при обгорании контактов или других дефектах.
Максимальная сила тока устройства должна быть 25 А или 32 А. Возможно, понадобится розетка большего размера. Ее устанавливают снаружи или монтируют в стену.
Вмонтированная в стену розетка для электроплиты
Технология создания шлейфа
Для создания рядом со старой розеткой нового электрического подключения используется шлейфовый метод. С помощью такого варианта переноса можно получить два функционирующих разъема.
Для создания новой точки таким способом необходимы вспомогательные инструменты – индикаторная отвертка, короб для розетки, острый нож ля зачистки жил, перфоратор с насадкой для вырезания углубления в стене, провод и молоток. Также потребуется простая плоская отвертка и плоскогубцы.
Шлейфовый метод – способ создать рядом со старой розеткой нового подключения
Для прокладки провода можно выбивать углубление в стене или использовать накладные панели, которые фиксируются на поверхности. Процесс монтажа состоит из таких этапов:
- Розетка в комнате обесточивается и отмечается место установки нового разъема.
- В установленном месте вырезается проем для короба. Для этого используют перфоратор с коронкой.
- В углубление уложить и закрепить кабель, а один его конец провести внутрь короба через заднюю стенку.
- Надежно закрепить подрозетник с помощью гипсового раствора или фиксирующих лапок, которые предусмотрены в некоторых моделях.
- Один конец кабеля подключается к старой розетке, а другой к контактам новой. Все подсоединения осуществляются параллельно – «нулевой», «фаза», «заземление».
- Каждая жила в блоке должна быть надежно изолирована. После подключения разъем закрепляется в коробе и накладывается декоративная защитная панель.
Подключение питания
На данном этапе отмеряем длину и отрезаем кабель. Обязательно нужно оставить запас в несколько сантиметров с обеих сторон. На фото выше показан запас внутри розетки, я свернул его в подобие колечек.
Важное замечание. Если в квартире используется алюминиевая проводка, не надо обязательно ставить новый медный кабель
Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2. Так меньше проблем с подключением.
Теперь делаем подключение питания в старой коробке. Для этого сначала выключаем фазу, чтобы работать безопасно.
Через старую розетку идет питание дальше, на розетку за стеной. То есть, используется подключение шлейфом, которое не рекомендуется.
Старая розетка. Эту коробку используем теперь как распределительную.
Используем клеммы Ваго 2273-203 с пастой , которые очень кстати в данном случае. Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5. Но лучше всё же использовать АВВГ 2х2,5, как в моем примере.
Переносим розетку. Подключение алюминиевых проводов через клеммы Wago 2273-203.
Теперь укладываем все провода аккуратно в наружной розетке, кабель-канале и старой коробке.
Завершаем подключение розетки. Укладываем провода в коробке.
Включаем автомат в подъезде, проверяем.
Проведение новой линии
Пожалуй, самый правильный вариант – это проведение новой линии от самой распределительной коробки.
Минусом данного метода – это будет несколько дольше, потребует больше затрат и на новый кабель и сил. При этом такое соединение даст преимущество в том, что появиться возможность перенести розетку именно туда , куда необходимо, в том числе и на противоположную стену, при этом старая розетка остается функционировать.
Последовательность выполнения работ:
- Отключить электроэнергию.
- Если не нужна старая розетка, ее можно убрать, а можно и оставить, при желании.
- Создать еще одну штробу до нужной точки от распределительной коробки.
- Сделать отверстие для подрозетника.
- Уложить провод внутрь канала и установить розетку в проделанное отверстие.
- Соединить новый кабель в распределительной коробке.
Два последних способа потребуют немного потрудиться с перфоратором, и такие работы лучше выполнять во время косметического ремонта, чтобы после штробления стены ее можно было хорошо заштукатурить.
И все же эти два способа самые правильные, безопасные и долговечные. Первым же вариантом можно воспользоваться, если не планировать включать в розетку мощных приборов и использовать новую розетку только изредка.

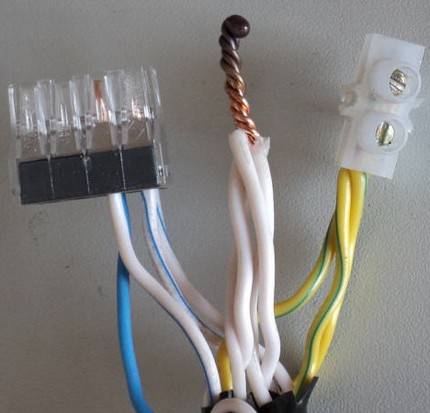

Варианты соединений
Если провод нужно удлинить, существует несколько способов его соединения с другим проводом. Выбор конкретного варианта зависит от материала, из которого изготовлены жилы, а также их сечения и количества проводников.
Соединение переходными клеммниками под винт
Данный способ относится к наиболее надежным и используется на протяжении многих десятилетий при организации линий даже на промышленных объектах. Переходные клеммники можно использовать в двух вариантах, один из которых предполагает наличие пружинных клеммников, а другой — клеммных колодок.
Пружинные клеммы оснащаются рычажным механизмом. Использование пружинных клемм допустимо как для алюминиевых, так и для медных проводов.
На рынке представлены многочисленные модели клеммников. Нередко попадается некачественная продукция
Поэтому при покупке стоит обратить внимание на качество изделия, его способность накрепко прижимать кабель и противостоять механическому давлению при плотном затягивании винтов
В продаже имеются одноразовые колодки (их нельзя восстановить) и многоразовые пружинные ваги (возможно многократное разъединение контакта). Колодки рекомендуется выбирать исходя из того, чтобы диаметр входного отверстия был таким же, как сечение жил. В отличие от пружинных клемм, колодки нежелательно использовать для соединения алюминиевых проводов, поскольку этот металл весьма хрупок и может деформироваться в ходе затягивания.
Скрутка со сваркой
Этот метод соединения проводов раньше применяли повсеместно — в том числе и работая с алюминиевой проводкой. В настоящий момент скрутка со сваркой также применяется, однако уже не так актуальна, поскольку появились более простые способы. Основной недостаток этой методики — необходимость специального оборудования и опытного сварщика.
Фиксация пластиковыми колпачками
В данном случае соединение проводки осуществляется за счет использования СИЗ (соединительных изолирующих зажимов). Пластиковые колпачки изготовлены из пожаробезопасного материала, что исключает возгорание вследствие короткого замыкания на участке смычки жил.
Пользоваться колпачками удобно. Они выполнены в разных цветах для нуля, фазы и заземления.
Единственный недостаток колпачков — большое число подделок, когда изделие оснащено слабой внутренней пружиной.
Скрутка с пайкой
Соединение электропроводки при помощи пайки считается наиболее качественным вариантом. Однако для выполнения такой работы требуется умение владеть паяльником. Если соблюдать все технологические нюансы, скрутка сохранит свои эксплуатационные характеристики на протяжении десятилетий.
Инструкция по создании скрутки с пайкой:
Зачистить концы кабеля, чтобы обеспечить необходимую площадь контактов боковых поверхностей. Необходимо оставить только чистый металл, из которого изготовлены жилы. Длина зачищаемого участка — 8-10 сантиметров.
Обхватить провод пассатижами с двух сторон и создать плотную скрутку
Важно не перестараться, затягивая жилы, так как провод может переломиться.
Скрученные провода припаять припоем с канифолью. Важное замечание: недопустимы кислотные флюсы, поскольку они в будущем станут причиной коррозии металла.
Обратите внимание! Некоторые домашние мастера стремятся ускорить остывание скрепленных проводов после пайки погружением в холодную воду. Делать этого категорически нельзя, так как из-за резкого температурного перепада металлическая поверхность покрывается микротрещинами, что снижает качество смычки
Клеммники Wago
Конструкция этих клеммников дает возможность проводить электромонтажные работы эффективно и максимально быстро. Качество контакта обеспечивается внутренней пружинной системой. Клеммники Wago получили европейский сертификат качества и у зарубежных электриков являются предпочтительным способом соединения проводов.
Клеммники Wago хорошо справляются со своей задачей при перегрузках в сети. Однако есть у этих устройств и недостаток: площадь контакта не позволяет хорошо передавать тепло, отводя энергию через их конструкцию. В результате, если нагрузки выше допустимых, тепло передается проводам, а это приводит к возгоранию изоляции. Таким образом, использование клеммников Wago допустимо только в сочетании с автоматом, который позволяет избежать перегрузок в локальной сети.
Делаем красиво
Теперь нужно всё красиво закрыть, чтобы глаз клиента радовался.
Закрываем наружную розетку. Возможно, придётся немного подрезать корпус розетки и край кабель-канала, чтобы всё стало ровно и красиво.
Кабель канал имеет некрасивое место около старой коробки, поэтому его торец закрываем наконечником, которые продаются там же, где и сам кабель-канал.
На торец кабель-канала одевается заглушка, на распределительную коробку – крышка.
Стенка и коробка в месте стыка немного подрезаются, чтобы провод свободно вошёл в коробку, а заглушка легко оделась на кабель-канал.
Всё, одеваем крышку, и готово!
Готово – розетка перенесена! Слева виден столик, на котором стоит телевизор.
Круглая крышка, которой закрывается старая коробка – стандартная, и прикручена саморезами с пресс-шайбой длиной около 45 мм в дно коробки.
Мое мнение по поводу установки розеток ещё изложено, в частности, здесь:
- Надежная установка розетки в старый подрозетник.
- Как качественно установить и закрепить внутреннюю розетку.
Точно так же можно перенести не только розетку, но и выключатель!
Варианты удлинения провода
При удлинении нового провода соединение его концов можно выполнить, применив один из нескольких допустимых способов. Выбор способа монтажа зависит от материала, из которого выполнены жилы, их сечения и количества проводников.
Вариант #1 – с помощью клемм
Два самых простых в исполнении способа соединения предполагают использование пружинных клемм и клеммных колодок. Пружинные клеммы оснащены механизмом рычажного типа.
Чтобы выполнить скрепление концов жил вагами, нужно зачистить изоляцию с каждой из них, а затем вставить оголенные «хвосты» в соответствующее отверстие
Пружинные клеммы можно использовать как для медных, так и для алюминиевых проводников. В продаже встречаются одноразовые колодки, которые не подлежат восстановлению, и многоразовые пружинные ваги, с помощью которых можно неоднократно беспрепятственно разъединять контакт.
Клеммные колодки стоит подбирать с входным отверстием, диаметр которого соответствует заданному сечению жил.
Для коммутации проводов с помощью клеммной колодки с каждой стороны конструкции вставляют по свободному концу проводящей жилы и затягивают их винтами
Клеммные колодки не стоит использовать для соединения алюминиевого кабеля. Алюминий – хрупкий металл, который при затягивании винтов способен повредиться.
Вариант #2 – фиксация пластиковыми колпачками
Этот способ предполагает установку на концы жил соединительных изолирующих зажимов (СИЗ). Пластиковые колпачки выполнены из негорючего материала, что позволяет исключить вероятность самовозгорания проводки в месте скрутки жил.
Задействование колпачков разных оттенков удобно для создания цветовой маркировки при коммутации жил «фазы», «ноль» и «заземления».
Соединительные изолирующие зажимы выполнены в виде пластиковых колпачков, оснащенных внутри специальной пружиной, которая и удерживает концы проводов
Вариант #3 – посредством скрутки и пайки
Самым качественным из всех способов соединения жил является сварка. Но для его реализации нужно уметь работать с паяльником.
Для этого зачищают подлежащие соединению концы кабеля, скручивают их между собой и погружают в расплавленный припой. Переплетенные концы опускают в паяльную ванну, а после их остывания обматывают изоляционной лентой.
Некоторые «умельцы», чтобы ускорить процесс остывания пайки, погружают ее в холодную воду. Делать этого не стоит по той причине, что при возникающем перепаде температур на поверхности металла возникают микротрещины, которые ухудшают качество скрепления.
Коммутацию электрических проводов в распредкоробке чаще всего выполняют посредством пайки и установки монтажных клеммных колодок
Как удлинить алюминиевый провод. Как увеличить длину провода от любого электроприбора, чтобы это было незаметно?
Наверняка у каждого из нас, дома есть тот или иной электроприбор, без которого сегодня сложно обойтись. Это может быть телевизор или микроволновая печь. В общем все, что работает от электричества. Конечно, такие приборы облегчают нам жизнь и сложно представить, как сегодня можно обойтись без них.
Но как не странно, начинает складываться впечатление, что застройщики, которые планируют расположение розеток или производители электроприборов, которые делают очень короткие провода строят нам козни. Наверняка вы замечали, что длины кабеля от электроприбора не всегда хватает, чтобы дотянуться до розетки. Конечно, можно использовать удлинитель, но тогда все провода перепутаются, а эстетический внешний вид помещения нарушится.
Можно нарастить провод, это будет заметно и станет смотреться, мягко говоря не совсем красиво и эстетично. Но что если мы расскажем, как нарастить кабель без видимого эффекта скрутки? Как оказалось, такой способ существует, и опытные специалисты решили раскрыть этот максимально просто секрет.
Что потребуется для наращивания провода?
Процедура довольно простая, но для того, чтобы все прошло максимально гладко и красиво, нужно подготовить необходимые инструменты и материалы. И так, нам понадобиться :
- Кусачки или ножницы по металлу ;
- Канцелярский нож (можно взять кухонный или любой другой нож, самое главное, чтобы он был острым) ;
- Моток изоленты ;
- Кусок кабеля, подходящего по диаметру сечения и цвету ;
- Термоусадочная трубка под цвет кабеля ;
- Зажигалка.
Найти все это не составит труда. Практически все это можно найти в любом доме или квартире. Конечно термоусадочная трубка есть не у всех, но купить ее можно в любом строительном магазине по смешной цене.
Процедура наращивания
Когда вы все подготовили, можно приступать к наращиванию. Процедура очень простая, главное не спешить и все делать аккуратно. Чтобы все было гораздо проще, можно следовать инструкции :
Для начала нужно при помощи кусачек или ножни ц отрезать вилку от провода. Нужно отступит один сантиметр от основания вилки и сделать надрез.
Теперь зачищаем края обоих концов провода. В каждом проводе проходит две жилы, которые также нужно очистить от оплетки. Для этого можно использовать ножик, который максимально быстро освободить оголенные медные провода.
Как только провода оголены, нужно примотать конец вилки к новому отрезку провода (который будет подходить для ваших нужд и легко достанет до розетки) в определенной последовательности. На самом деле все максимально просто. Яркий провод – это всегда будет плюс, а светлый или черный будет минус. Например, у вас на вилке один провод красный, другой зеленый, а вот на куске провода есть только желтый и белый провод. Значит красный и желтый будет плюс, и их нужно скрутить вместе. В такой последовательности нужно закрепить между собой и минус.
Теперь второй конец куска провода можно смотать с той частью, которая идет непосредственно к электрическому прибору. Но перед этим, следует одеть на него две термоусадочные трубки, которые пока мы не будет трогать. Последовательность точно такая же.
Когда оба провода закреплены с обеих сторон, можно их надежно заизолировать , чтобы они не касались друг друга оголенными проводами.
Теперь на место каждой скрутки натягиваем термоусадочную пленку и нагреваем ее зажигалкой
Важно не перегреть пленку и держать зажигалку не на близком расстоянии
Подготовка
Работу начинают с определения будущего местоположения розеток и составления схемы. После этого проверяют участки стены на предмет скрытой проводки – если пропустить этот шаг и начать прокладывание кабеля по отрезку, по которому уже проходит проводка, может возникнуть аварийная ситуация.
Важно! В соответствии с требованиями НБП и ГОСТ, прокладывать кабель можно только по горизонтальным и вертикальным линиям, использовать метод укладки по диагонали нельзя. При составлении схемы нужно учитывать, что между линией потолка и кабелем оставляют минимум 20 см
Чтобы определить, свободен ли выбранный участок стены, изучают проект или схему электропроводки в квартире – документ можно запросить у электрика, состоящего в штате управляющей компании дома.
Если найти план не удалось, можно пригласить специалиста, чтобы он помог определить места расположения скрытой проводки.
Как опустить (перенести) розетку или выключатель?
—неудобно высоко поднимать руку для включения выключателя, особенно детям, которые то и дело просят родителей включить им свет, либо же подставляют табуретку;
—выключатель или розетка находятся в неудобном месте (за диваном или же шкафом), всё время нужно куда-то тянутся;
—хочется чтобы было по евростандарту;
—хочется избавиться от переносок (удлинителей) и увеличить количество розеток, например для компьютера, или телевизора с DVD;
—надоели свисающие шнуры с розеток от бытовых приборов.
Что же касается необходимости, то это перестановка или же новая установка мебели в Вашем жилище. Старое расположение розеток или выключателей уже крайне неудобно или уже нежеланно, хочется просто включать в другом месте.
Чтобы установить розетки или выключатели на новое место нужно сначала определиться с местом, потом сделать углубляющий паз под провод(штробу) и подготовить места под коробочки на розетки (рис.1) или выключатели (рис.2). Сверху видно места установок старых розеток и выключателей.
Эти работы самые пыльные и выполняются перфоратором. Когда всё готово, укладываем провод в штробу и закрепляем коробочки (рис.3—начальный этап, рис.4—установленные коробки). Коробочки крепятся за подлицо со стеной. Если планируется укладка керамической плитки, то выдвигать коробочку нужно на предполагаемую толщину раствора вместе с плиткой. Всё крепим при помощи гипса, предварительно смочив водой место под коробки. Крепить можно конечно и цементным раствором, но придётся около суток ждать полного высыхания смеси. В невысохший раствор устанавливать розетки и выключатели не рекомендую, со временем последние начнут вываливаться из установительных коробок.
На рисунке 5 и 6 видно уже полное готовое изделие. Следует сказать, что на рис. 5 была оставлена старая одна розетка, так как вверху находится кондиционер, и от него ближе к вилке находится именно эта розетка, и чтобы не дотачивать провод от него к нижним розеткам, она была сохранена. В противном случае делается соединение, которое садится на винтовой клемник, заматывается изолентой и замазывается тем же гипсом (рис.7). Торчащий провод на фото—это под старую розетку (в данном случае). В это место вставляется коробка и в неё выводится только два или три (если есть земля) провода. Можно ещё конечно купить удлинённую в глубину установительную коробку (l=70-80мм), тогда можно и не прятать соединения под гипс, а оставить всё внутри, таким образом всегда будет доступ к соединительным контактам. Но это только когда позволяет толщина стены. Ну, в принципе, и всё, кому чего не ясно, пишите, звоните. Я, как электрик, объязательно помогу.
P.S. В данной ситуации я описалкак опустить (перенести) розетку и выключатель. Старая ситуация—стояла розетка в комнате.Сразу же за стеной другая розетка в том же месте. Переделанная—сохранены и та и другая розетки, плюс три дополнительных розетки внизу (рис.5).На рис. 7 видно, что у меня получилось соединения из четырёх проводов—один входящий 220В, второй пошёл на нижние три розетки, третий—выход на розетку в этой же комнате, и четвёртый—выход на розетку в другую комнату за стеной. Так как на один из контактов розетки можна привинтить только два провода, больше попросту не помещаются, были применены именно клемники. Можно ещё и клемники Ваго, но не при больших нагрузках (не более 1 кВт). Почему? Если интересно, тогда Вам сюда. Источник
Плюсы и минусы такого способа подключения
Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.
Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.
Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.
С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.
Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.
Особенности переноса оптической розетки
Оптическая розетка – устройство, используемое для соединения оптоволоконных кабелей. Ее устанавливают при построении звуковых и компьютерных сетей не только в офисных помещениях, но и в домашних условиях.
Обычно установкой таких устройств занимаются сотрудники телекоммуникационных компаний, однако перенос оптической розетки может быть осуществлен самостоятельно.
Подобная мера может понадобиться в следующих ситуациях:
- во время ремонта;
- после перепланировки или перестановки в квартире;
- в результате обрыва кабеля.
При составлении плана переноса нужно определить оптимальное место установки новой розетки, подсчитать, какие именно устройства будут подключаться.
Порядок работ:
- Старую розетку снимают.
- Руководствуясь предварительно составленной схемой, отмечают место монтажа новой точки.
- При необходимости осуществляют удлинение оптического кабеля.
- Проводят замену патч-корда.
- Прокладывают кабель до места монтажа ОРА. Сделать это можно в штробе, под плинтусом или поместив провода в пластиковый короб.
- Устанавливают на стене новую оптическую розетку.
- Сваривают патч-корды и кабель. Участок сваривания защищают с помощью оптоволоконной гильзы.
- Излишки кабеля, которые впоследствии могут пригодиться, укладывают в розетку.
- Подключают устройства к новой ОРА, чтобы проверить уровень сигнала.
- Если уровень сигнала в норме, приступают к заделке штробы.
Опытные электрики рекомендуют использовать для переноса розеток в панельном доме метод создания новой линии: несмотря на необходимость штробления бетонных стен и кажущуюся сложность задачи, он подходит для создания точки на новом месте лучше всего.
Существует множество причин, в соответствии с которыми хозяевам жилья приходится довольно часто решать задачу, как перенести розетку в другое место. В основном это связано с перестановками мебели и электрооборудования, а также для более удобного пользования бытовыми приборами. Эта работа не представляет особой сложности и не требует обязательного вызова электрика. При наличии определенных знаний и практических навыков, вполне возможно осуществить перенос розетки своими руками. Самое главное — соблюдать правила электробезопасности и порядок действий при выполнении работ.

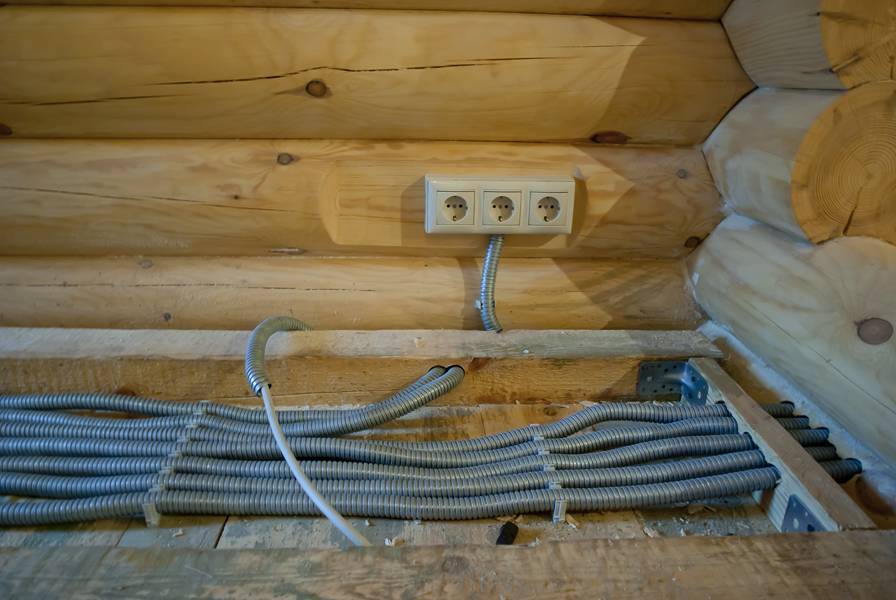

Установка и подключение тройной розетки в новом месте
Теперь нам нужно определиться с местом, где будет располагаться новая розетка. Нужно хорошо подумать перед тем, как начинать сверлить отверстия. И так, определяемся с местом розетки, и приступаем к проделыванию круглых отверстий специальной фрезой и перфоратором. Так, как в этой комнате нет электричества, необходимо воспользоваться удлинителем, чтобы подключить перфоратор к сети 220 Вольт. Сейчас мы полностью разберем вопрос, как перенести розетку.
ШАГ 1: сверлим отверстие под монтажную коробку. С местом уже определились, теперь нужно переходить к самому главному и ответственному этапу – сверление отверстий под монтажную коробку. В нашем случае, монтажная коробка состоит из трех секций, поэтому нужно просверлить три круглых отверстия в ряд, чтобы установить монтажную коробку. Мощный перфоратор и кольцевой резец (коронка) нам очень сильно в этом помогут. Просверлить все три отверстия нужно строго в одной линий, чтобы тройная розетка без труда поместилась.
ШАГ 2: монтажная коробка. Для того, чтобы перенести розетки, необходимо установить новую монтажную коробку. После того, как все три отверстия просверлены, переходим к установке коробки. Вставляем ее на свое место, и фиксируем ее дюбелями. Возможно она и так плотно зайдет в свое посадочное место, но для более уверенной фиксации используем дюбеля.
ШАГ 3: штробление под проводку. Теперь необходимо проштробить стену для укладывания нового кабеля для розетки. Была куплена специальная штробильная лопатка на перфоратор. С ее помощью мы аккуратно и быстро проделаем необходимую канавку для кабеля. От новой розетки проделываем углубление к месту, где новый кабель будет соединяться со старыми проводами.
ШАГ 4: подключение кабеля. Для того, чтобы правильно перенести розетку, необходимо использовать новый кабель. Укладываем кабель в канавку и начинаем подключать. Возле старой розетки была распределительная коробка. Именно там мы и будем подключать новый кабель. Берем трехпроводной кабель необходимой длины (берем с запасом 15-20 см), подключаем фазу, ноль и землю. Их легко можно найти специальной отверткой с индикатором. Она и покажет вам, что и где находится. Можно соединить все скрутками, но для большей надежности и защищенности мы использовали специальные соединительные муфты.
Теперь переходим к подключению к самой розетке. Здесь все намного проще. В нашей розетке находятся специальные токопроводящие пластины, которые равномерно распределяют напряжение по всем трем выходам. Подключаем ноль, фазу и землю к соответствующим контактам, зажимаем их винтиком, и все, на этом подключение завершено. Работать будет в любом случае.
Подключение розетки
Подключение розетки
ШАГ 5: шпатлевка. Теперь необходимо зашпатлевать все, что мы натворили. Зашпатлевываем старую розетку, проштробленную канавку под кабель, и вокруг монтажную коробку. Распределительную коробку не трогаем! Также необходимо выровнять поверхность стены, где находится монтажная коробка розетки. Ждем полного высыхания и переходим дальше.
Шпатлюем монтажную коробку
Шпатлюем монтажную коробку
Шпатлюем проштробленную канавку
Шпатлюем монтажную коробку
Шпатлюем старую розетку
Шпатлюем старую розетку
ШАГ 6: установка основания розетки. Перенести розетку своими руками – легко, если вы этого захотите. На данном этапе пошаговой инструкции нам необходимо установить основание тройной розетки в монтажную коробку. Если вы все сделали правильно, то вам нужно будет всего лишь вставить основание, и зафиксировать все при помощи нескольких винтиков на корпусе. Если это не получается, тогда нужно смотреть, что мешает, и устранять проблему на месте.
ШАГ 7: рамка. Пришло время наводить красоту и доделывать финальные штрихи. Рамка без труда устанавливается на свое место и фиксируется небольшими винтиками к основанию розетки.
На этом наша пошаговая инструкция, как правильно перенести розетку, завершена. Для специалиста это не займет много времени. Как правило, уходит 30 – 40 минут от начала и до конца процесса. У новичка такая работа может занять до двух часов. Не бойтесь делать что-то своими руками. Мы стремимся к тому, чтобы научить вас делать все простые (и не очень) работы по дому своими руками. Оставайтесь с нами на связи, впереди много полезной информации.
Subscribe to updates Unsubscribe from updates
