Как правильно припаять провода к штекеру наушников?

Как найти поврежденное место?

Отследить обрыв провода внутри кабеля визуально практически невозможно, так как внешняя изоляция остается неповрежденной.

Но вы все еще можете определить примерное положение изгиба. Для этого подключите наушники к любому источнику звука, например, к мобильному телефону, и во время проигрывания песни на нем согните кабель по его длине.

Определите место повреждения путем сгибания проволоки

Когда вы сгибаетесь в проблемной зоне, звук должен изменить свой характер, и он должен измениться, когда вы сгибаетесь в разных направлениях или растягиваете проволоку. Как показывает практика, в большинстве случаев провод разрывается вблизи вилки — именно здесь он наиболее мобилен. Если это произойдет и проволока действительно будет повреждена в вышеуказанном месте, проблема может быть решена путем вырезания поврежденного участка и повторной пайки вилки.

Прозвонка мультиметром: основы процедуры

Использование мультиметра делает процесс легче и быстрее. Чтобы выполнить поиск, вам нужно:

Сделайте небольшие разрезы в верхнем слое изоляции рядом с колонкой и вилкой, затем осторожно снимите белый или прозрачный защитный слой;
Подключите черный зонд прибора к одному вырезу, а красный зонд к другому, установив нужное напряжение с помощью рычага;
если этот участок медного провода пригоден для использования, то продолжайте искать, пока устройство не перестанет сигналить.

Используйте специальный инструмент для снятия оплетки с кабелей, так как вы можете повредить сам проводник с помощью ножа

Происходит то, что мультиметр постоянно подает звуковой сигнал, поэтому есть вероятность заподозрить проблему в динамике или в самой вилке.

Как заменить штекер на гарнитуре

Вся методика ремонта, приведенная для наушников, годится и для гарнитуры. Единственное отличие – присутствие дополнительного провода, идущего к микрофону. Обычно он черного или белого цветов. Раз есть дополнительный провод, значит, и на штекере должен быть еще один контакт – четвертый:

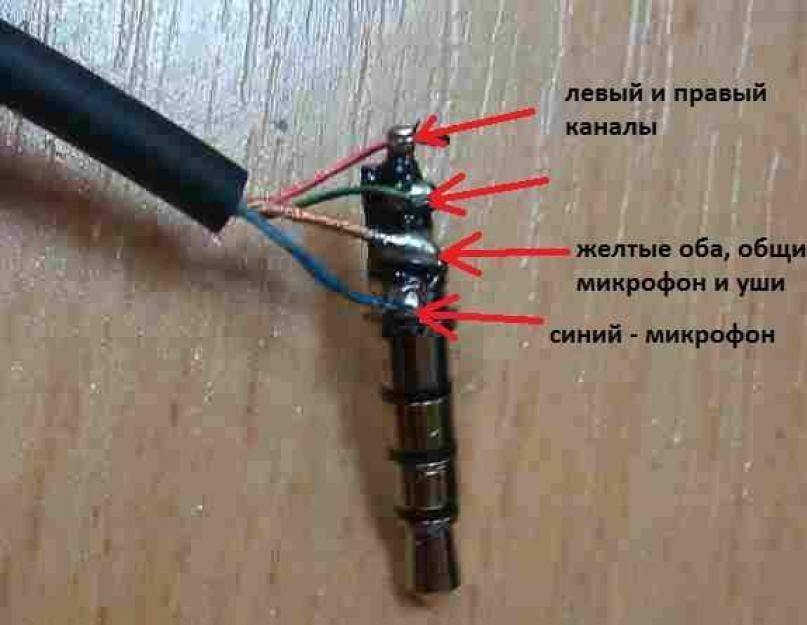

Схема подключения гарнитуры к штекеру

Если вы имеете в своем распоряжении тестер и умеете им пользоваться, то «вычислить», какой провод куда идет, можно обыкновенной прозвонкой. При этом сопротивление каждого из наушников будет находиться в пределах 24-35 Ом, а микрофона – несколько кОм. При нажатии на кнопку ответа сопротивление микрофона должно резко падать до нескольких десятков Ом или даже до нуля. Как прозвонкой определить, где провод левого динамика, а где правого? На слух. В момент прозвонки соответствующий громкоговоритель будет издавать щелчки. Просто наденьте наушники на голову и звоните.

Типовая схема гарнитуры, где:

• 1 – выход правого наушника;
• 2 – выход левого наушника;
• 3 – общий провод;
• 4 – провод микрофона и кнопки ответа.

И последнее замечание. Встречаются гарнитуры, у которых провод с микрофона и общий поменяны местами. Если ваша гарнитура после ремонта не заработала, просто поменяйте местами провода, обозначенные на рисунке выше, как 3 и 4.

https://youtube.com/watch?v=mXsDTTruTg8

Как же всё-таки разобрать Earpods

В отличие от прошлой модели Earpods (на четвёртых iPhone), вторая значительно лучше по качеству. Например, гарнитура в области микрофона и регулировки громкости звука защищена как сверху, так и снизу от перегибов утолщением. Открыть эту часть на проводе не составит труда: достаточно воспользоваться медиатором или чем-то тонким, чем можно поддеть, к примеру, скальпелем.

Чтобы частично открыть воронку, избавьтесь от слоя клея при помощи скальпеля. Что мы видим после вскрытия:

• бумажную мембрану;
• проводок;
• звуковую катушку.

В корпусе также есть один очень важный компонент – магнит, который обеспечивает качество звука.

Чаще всего встречается расцветка

земля — золотой (желтый)

левый — синий ( зеленый )

правый — красный

Но как и у любого другого правила, у этого тоже есть исключения, особенно это касается гарнитур. Например бывает, что правый — зеленый, левый синий, а красный — микрофон или встречаются еще смеси цветов. Но ЗОЛОТОЙ всегда ЗЕМЛЯ. Смеси цветов с золотым, в большинстве случаев тоже земля.

Поэтому первым делом скручиваем между собой все золотые. Теперь поочередно скручиваем проводки ремонтируемых наушников с проводками AUX-кабеля. Суть в том, что красный проводок разъема AUX-кабеля нужно скрутить с красным проводком наушников и тогда правый наушник запоет. В вашем случае цвета могут отличаться и может быть что красный нужно скрутить с синим или как-то по другому. Главное золотой на землю, а остальное прикрутить так. чтобы оба наушника играли.

Определили? Отлично! Теперь проводки, оставшиеся невостребованными, отрезаем либо скручиваем с общим проводом. Я предпочел отрезать.

Как восстановить порванный провод

Если исследование показало, что кабель всё-таки порвался, придется его соединить. Данная процедура проводится в несколько этапов.

В самом начале придется позаботиться об изолирующем материале. С проводов от наушников необходимо полностью удалить изоляцию и прозрачный защитный слой. Значительно облегчить работу помогут специальные кусачки или канцелярский нож. В крайнем случае можно воспользоваться ножницами, но это чревато перекусыванием провода
Вам необходимо зачистить всего полтора сантиметра провода, а после этого уже просто провести разрез.

Обратите внимание на то, что наушники с микрофоном состоят из соединенных между собой проводков. Два провода, один из которых проводит сигнал, а второй является заземлением, находятся рядом
Перелом может возникнуть на одном из них, а может затронуть и оба.
Перейдем к следующему шагу и отрежем часть провода

Разрез нужно нанести таким образом, чтобы разделить наушники точно пополам, важно не расщепить провод, а именно перекусить. Чтобы не подвергать кабель электрическим повреждениям, укоротить его нужно на одинаковую длину с двух сторон.

Можно считать везением, если порвался только один проводок

В этой ситуации можно обойтись без обрезки и наращивания кабеля. При одинаковом результате это значительно экономит время.
Скрутите провода таким образом, чтобы они образовали надежное соединение.
Воспользовавшись паяльником, нанесите слой припоя, надежно фиксирующий место скрутки.

В качестве завершающего шага нагрейте термоусадочную трубку для придания нужной формы. Специалисты рекомендуют воспользоваться феном или аналогичным устройством.

Многие владельцы при поломке гарнитуры интересуются, а возможен ли ремонт наушников своими руками без паяльника. Специалисты отвечают – нет. Все провода требуют надежной спайки для обеспечения стабильного контакта. Скрутки, не зафиксированные припоем, будут постоянно распадаться, о качестве звука и речи не идет.

Как починить штекер наушников

Как починить штекер

Сам штекер наушников починить либо нельзя, либо очень сложно. Самый верный вариант, если поломка именно в штекере, полностью заменить его на новый (новый штекер стоит не так дорого), либо припаять оборвавшиеся провода заново к старому штекеру, предварительно его разобрав или очистив от резиновой оплетки (в случае если штекер оторвался от наушников). При покупке нового штекера имейте ввиду, что он должен содержать ровно такое же количество контактов, как и ваша гарнитура. Подробнее о типах штекеров написано здесь.

Общая схема ремонта штекера примерно такая:

1. Обрезаем провод на расстоянии 0.5-1.5 см от штекера.
2. Разбираем штекер, если он разбирается. Если нет, то аккуратно очищаем контакты штекеры от защитного покрытия.
3. На кабель надеваем термоусадочную трубку (можно обойтись и без нее, если нет). При желании также надеваем ее на каждый из проводов.
4. Очищаем от лака и залуживаем провода в обрезанной части кабеля.
5. Припаиваем провода к штекеру.
6. Перемещаем термоусадку на место пайки (там, где контакты штекера), нагреваем ее феном или зажигалкой пока не сожмется по размеру провода. Если термоусадки нет, то изолируем и закрепляем все несколько слоями изоленты (не очень надежный способ и довольно грубый).
7. Собираем штекер обратно, если он сборный. Если нет, то оставляем как есть.

Неисправность регулятора громкости: можно ли это исправить

Теоретически попытаться отремонтировать регулятор громкости на наушниках можно, но только если у вас есть навык работы с радиоприборами. Если вы слышите треск и нарушение воспроизведения звука во время вращения колёсика громкости, тогда пора менять этот механизм.

Зачастую проблема такого эффекта связана с нарушением целостности проводников непосредственно в самом механизме Volume. В данном случае вам нужно полностью заменить устройство на новое, так как добраться до внутренних проводков очень сложно, а вот перепаять будет в разы дешевле и быстрее. Вы может приобрести регулятор громкости для наушников уже с другим корпусом

Здесь теперь важно правильно припаять все контакты

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином

Неисправность регулятора громкости: можно ли это исправить

Теоретически попытаться отремонтировать регулятор громкости на наушниках можно, но только если у вас есть навык работы с радиоприборами. Если вы слышите треск и нарушение воспроизведения звука во время вращения колёсика громкости, тогда пора менять этот механизм.

Зачастую проблема такого эффекта связана с нарушением целостности проводников непосредственно в самом механизме Volume. В данном случае вам нужно полностью заменить устройство на новое, так как добраться до внутренних проводков очень сложно, а вот перепаять будет в разы дешевле и быстрее. Вы может приобрести регулятор громкости для наушников уже с другим корпусом

Здесь теперь важно правильно припаять все контакты

Инструкция: как спаять провода наушников

После того, как вы подготовили все необходимое для проведения работ и нашли подходящее для этого место, можно приступать к основному этапу. Принцип действия понятен каждому, самым важным моментом является аккуратность и точность в процессе паяния. Для понимания приводим описание пошагового выполнения всех действий при самостоятельном ремонте наушников:

1. Первым делом нужно определить источник неполадки и объём работ. Существует два метода сделать это: осмотр и прощупывание кабеля по всей длине и проверка специальным оборудованием(мультиметром). Второй вариант применяется при скрытых дефектах, которые невозможно рассмотреть внешне и прощупать.
2. После обнаружения повреждения отрежьте ножом данный сегмент.
3. На одном из концов снимите резиновую оплетку и разведите в стороны жилки провода. В зависимости от модели их может быть разное количество, все они окрашены в различные цвета для удобства. С другой частью провода проделайте те же манипуляции.
4. Теперь снимите с каждой жилки изоляционное покрытие и обожгите все проводки огнем для удаления слоя лака, чтобы припой хорошо держался и обеспечивал хорошую проводимость. Необходимо прокалить каждую жилку.
5. Затем припаяйте все жилы в соответствии друг другу, рекомендуется начинать с общего провода, а затем переходить на канальные части.
6. Дайте остыть месту спайки и проверьте работу гарнитуры, подсоединив штекер в разъём и включив музыку. Если есть недостатки в работе, значит пайка прошла плохо или выполнена неправильно, попробуйте исправить недостатки и проверить работу ещё раз.
7. Если все функционирует, можно закрыть место паяния изоляционной лентой для предотвращения замыкания.

Домашний ремонт беспроводной гарнитуры и наушников

Причин, почему может не работать блютуз-гарнитура, может быть множество: невозможность зарядки, меньшее количество рабочих часов, чем положено, или отсутствие слышимости в одном из аудиовыходов. Чтобы любую из этих проблем исключить, понадобится разобрать и обнаружить неисправность.

Хорошее качество наушников можно определить в процессе разборки по плотности изоляции и спайки контактов В основном проблему связывают с выходом аккумуляторов из строя.

Чтобы разобрать корпус беспроводных наушников, вам необходимо снять оба кожуха с динамиков, затем выкрутить винты, чтобы добраться до платы и аккумулятора. Предварительно подберите нужную модель заряжаемой батареи и перепаяйте старую на новую. Смотрите пример демонтажа блютуз-наушников в этом видео.

Как прозвонить провода

Провода, идущие к разным частям наушников, можно прозвонить с помощью тестера. Прежде всего необходимо найти идущие к динамикам:

• Зачистить все концы проводов. В некоторых моделях провод, идущий к микрофону экранированный, где экран играет роль одного из проводов.
• Одеть наушники. В динамиках при подключении к тестеру будет слышен треск. Если он только в одном динамике, то тестер подключён к одному из каналов и общему проводу. Если треск слышен в обоих динамиках, то тестер подключён к двум каналам, без общего провода.

Дальше возможны варианты:

• При четырёх проводах в кабеле, оставшийся подключён к микрофону и панели управления.
• При пяти проводах, если оставшиеся два прозваниваются между собой и не прозваниваются с динамиками, они подключаются к микрофону вместе с панелью управления и общей клемме. Если оставшиеся прозваниваются с остальными, то они припаиваются вместе, к клемме микрофона.
• При семи проводах, оставшиеся четыре подключены попарно к микрофону и кнопкам. Припаиваются они по цветам, к общей и микрофонной клемме.

Ремонт наушников своими руками

Как заменить штекер наушников

Чтобы грамотно выполнить операцию по восстановлению работоспособности наушников, необходимо знать, как припаять провода наушников к штекеру, какие из них куда идут, и следовать инструкции. Делается это в несколько простых шагов.

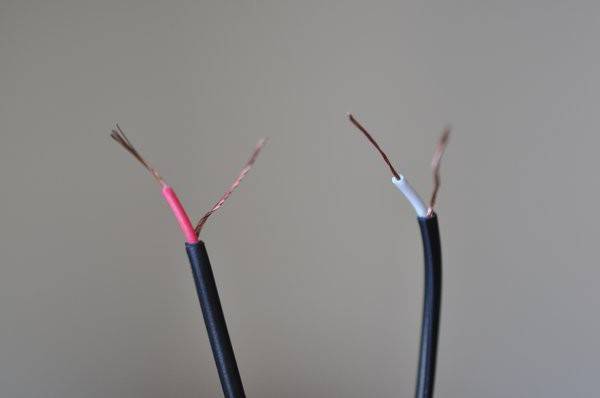

Шаг первый – подготовка проводов к последующей пайке. Перед началом работы необходимо всё подготовить, сняв изоляцию с проводов. Это упростит дальнейшую работу. Сделать это можно острым ножом или пассатижами.

Должно получиться три провода: красный, чёрный (возможно белый, синий или зелёный) и экранирующая оплётка (также может иметь изоляцию, чаще прозрачную). С красного и чёрного проводов изоляцию следует снять не до конца, оставив по 2-3 мм для того, чтобы в последующем не было между ними контакта.

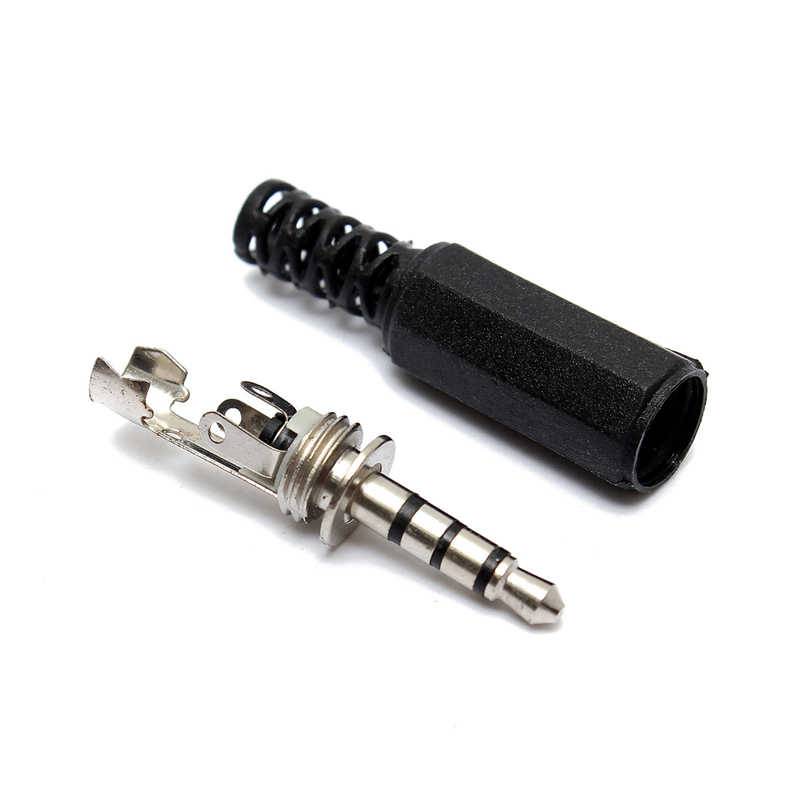

Шаг второй – подготовка разъёма к последующей пайке. Купленную в магазине запчасть стоит разобрать на составляющие элементы. Следует немного поцарапать места будущей пайки, так как это позволит более качественно припаять штекер к наушникам.

После этого провода необходимо облудить припоем, стараясь не задевать точки, к которым паяться не будете. Места в разъёме и так мало, и лишние “сопли” припоя только усложнят дальнейшую пайку.

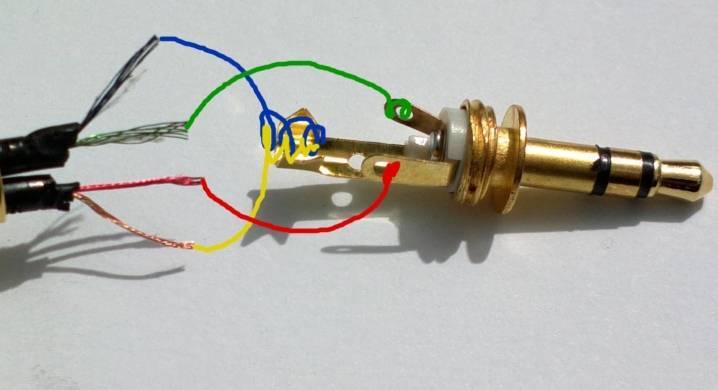

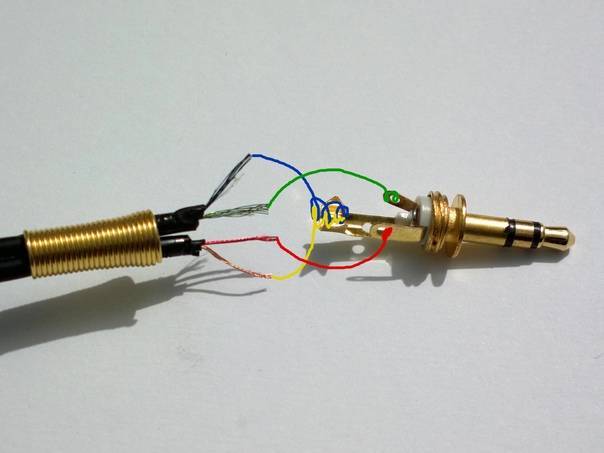

Шаг третий – непосредственно сама пайка. Первое, что стоит сделать, это продеть провод в корпус разъёма. Сделать после это уже не получится, придётся переделывать

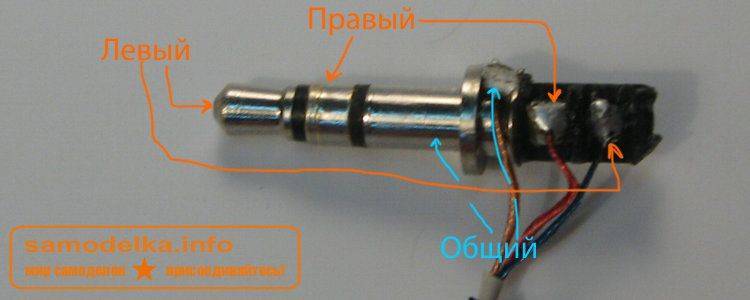

Перед пайкой стоит обратить внимание, какой провод шёл на наконечник. Это должен быть левый канал, то есть чёрный провод

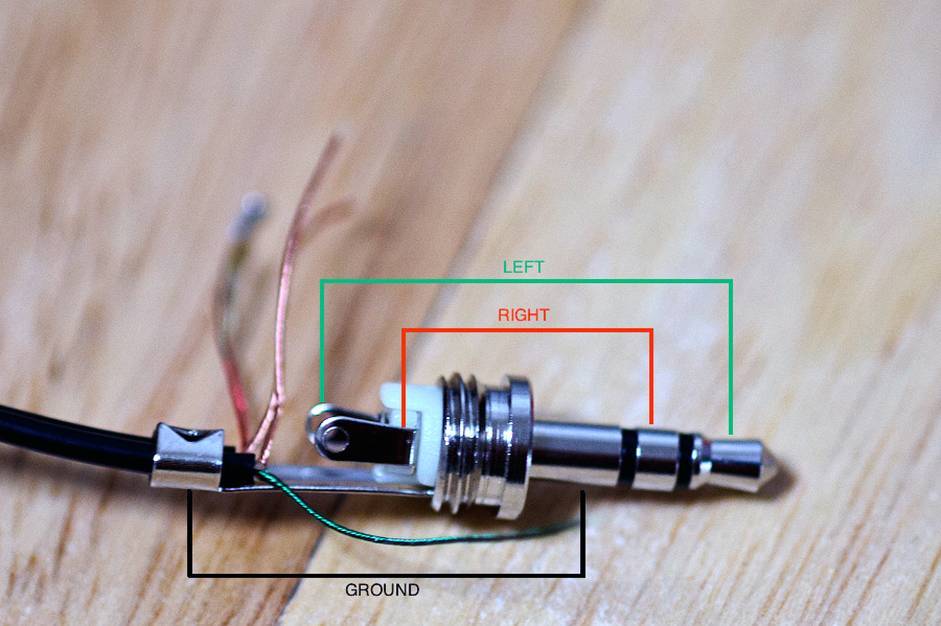

Первым делом припаивают «землю», а затем уже каналы – левый и правый.

Шаг четвёртый – изолирование и сборка разъёма. Для того чтобы контакты не замыкали и не испортили наушники, стоит заизолировать разъём. Проще всего это сделать изолентой. Для этого стоит аккуратно, тонким слоем, обмотать штекер, проверяя, садится ли корпус на место. Если всё сделано правильно, разъём соберётся, и наушники будут работать.

Ремонт штекера наушников

наушники KB EAR Opal кабель

Как можно произвести ремонт штекера наушников? Интересно? Читаем далее…

В современных гаджетах, предназначенных для воспроизведения звуковых файлов, всегда предусмотрено гнездо для подключения наушников. Штекеры, которые используются в таких звуковых системах,называются TRS или Jack. Они бывают следующих типов:

• Micro-jack 2,5 мм
• Mini-jack 3,5 мм
• Jack 6,3 мм

Коннектор Микро-джек диаметром 2,5 мм используется в самых миниатюрных устройствах, предназначенных для звуковоспроизведения. Это электронные игрушки, миниатюрные плейеры и фотографическая техника. Имеет две ламели и передаёт звуковой сигнал в монофоническом режиме.

В современных устройствах применяется редко. Вся бытовая аппаратура и устройства мобильной связи оснащены гнёздами для подключения коннектора Мини-джек диаметром 3,5 мм. Он имеет три ламели — левый канал, правый канал и земля. Универсальная гарнитура из наушников и микрофона подключается к устройствам через адаптер с четырьмя контактами. Джек 6,3 мм используется в профессиональной звуковой аппаратуре.

Схема устройства наушников

Телефонные наушники состоят из следующих частей:

1. Штекер. Представляет собой металлический (как правило, медный) штырек диаметром 3,5 мм. Разделен с помощью полимерных проставок на 3 или 4 части. Такое разделение необходимо, чтобы обеспечить отдельную передачу сигнала для второго канала и микрофона. С тыльной стороны имеет посадочные места для припаивания проводов, ведущих к динамикам.
2. Провод. Трех- или четырехжильный провод. Жилы с одной стороны припаяны к посадочным местам штекера, а с другой – к динамикам. Если речь идет о четырехжильном проводе, 4-я жила и «земля» также припаяны к микрофону.
3. Динамики. Представляют собой динамические головки, которые предназначены для воспроизведения звукового сигнала, поступающего со штекера по жилам провода. Состоят из металлического корпуса, постоянного магнита, катушки и мембраны. На катушку подается ток. Поскольку она расположена внутри постоянного магнита, это приводит к противодействию магнитных полей. Катушка выталкивается из магнита и тянет за собой мембрану. Та создает колебания воздуха и тем самым генерирует звуковые волны. Динамики скрыты в пластиковых корпусах, которые вставляются в уши.
4. Микрофонный блок. Позволяет отвечать на звонки с использованием наушников. Состоит из микрофона, платы ответа с кнопкой, а также защитного корпуса. Соединен со штекером с помощью отдельной жилы, а также общей «земли» провода.

Схематическое изображение устройства наушников без микрофонного блока.

Из чего состоит звук в наушниках?

Множество жил — это каналы, каждый из которых выводит контент удельной частотной полосы на мастер-шину в динамике ( в том, что вставляется в ухо). Таким образом понятно, что повреждение хотя бы одной из этих жилок полностью вычёркивает диапазон частот, за который она отвечает. Почему же этого не слышно?

Дело в двух вещах:

• стерео;
• остальные жилы.

Ели одна частота отсутствует слева, она будет слышна справа. К тому же, когда частота, под которую был выведен канал, его теряет, остаточный сигнал передаётся по другим жилам.Тем самым общая нагрузка на звук увеличивается. Он начинает клиповать и перегружаться. Почему дешёвые наушники за 30 рублей звучат так плохо? Количество жил там минимально и современную музыку они никак не тянут. Что уж там говорить, даже радио-эфиры транслируются с трудом.

Что касается заземления, там всё проще. Пока хотя бы одна жила функционирует, оно есть. Но стоит ей перетереться — звук изменится.

Именно этот фактор является причиной того, что контакты залуживают, а не оголяют при помощи канцелярского ножика.

Хороший пример потери частот — аудио-сплиттер (разделитель). Прибор, разделяющий один вход под наушники на два. Проседает не только громкость, а и частотный диапазон. Звук перестаёт “качать”, он становится тихим и плоским, пропадает динамика. Всё по той же причине. Количество жил осталось то же, а количество выходов увеличилось вдвое.

Как починить миниджек на наушниках без паяльника?

Если повреждения находятся в районе штекера – тогда никак. Все контакты нужно обязательно спаять. Поэтому без электрического инструмента не обойтись.

В случае обрыва где-то в середине, в качестве альтернативы можно аккуратно скрутить провода и заклеить изолентой или малярным скотчем (не принципиально).

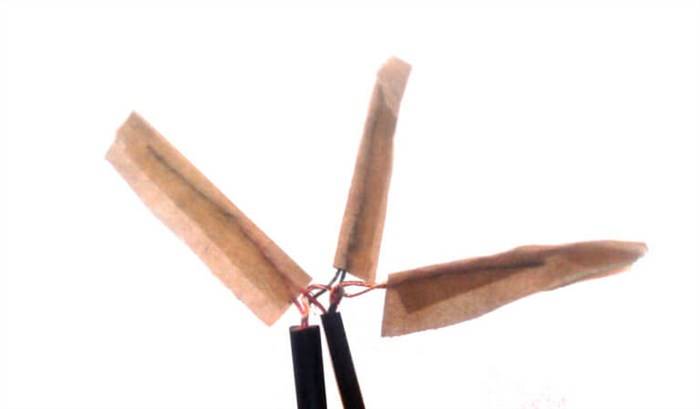

Полностью отрежьте место разрыва, очистите пластиковую изоляцию и лак в пределах полутора сантиметров с каждого края. Скрутите провода по цветам, заизолируйте каждый по отдельности. И только после этого можно соединять их вместе. В противном случае может произойти замыкание и звук из стерео превратится в моно или же полностью пропадет один из каналов.

Если у вас есть термоусадочные трубки (кембрик), используйте их вместо скотча. Перед скручиванием наденьте кусок большего диаметра и отодвиньте в сторону. Затем соединяйте провода и одевайте мелкие трубки на каждую скрутку.

Методы нагрева: утюг, фен или лампа накаливания. Дополнительно понажимайте на соединение пальцами для лучшего склеивания. Остывшие и «упакованные» скрутки плотно соедините вместе и натяните отодвинутый кусок большего размера сверху на них. Снова подогрейте участок. Перебитый провод отремонтирован.

Такой способ вполне надёжен для дальнейшей эксплуатации.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один общий экран, в этом случае просто снимаем с них изолирующий лак;. Если же вам что-то непонятно, пишите мне!

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда 😛 воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Как починить наушники, если не работает одно ухо (или сразу оба)

Для того чтобы у нас получился максимально качественный и супер-креативный штекер, которого ни у кого больше нет, нам понадобятся:

1. Две гильзы калибра 38-го калибра. Подойдут от пистолета Макарова или подобные. Я, к примеру, взял латунные гильзы от травмата (АКБС 9mm P.A.)
2. Дрель со сверлами (3, 3.5, 7 и 9.5мм)
3. Ножовка по металлу
4. Эпоксидный клей
5. Шприц на 5 кубиков
6. Маленькие тиски
7. Шило
8. Наждачная бумага
9. Паяльник с острым жалом (припой, флюс и таблетка аспирина приветствуются)
10. Небольшая дощечка, примерно 30х30 мм и толщиной где-то 20 мм

Делать будем Г-образный штекер, т.к. он лучше, чем прямой (надежнее и компактнее). Итак, поехали.

Шаг 1-ый

Для начала сделаем небольшую оснастку для удобства работы с гильзами, чтобы можно было спокойно зажимать их в тиски и при этом не помять и не поцарапать. Берем нашу деревяшку и сверлим в ней отверстие сверлом на 9.5 мм, потом делаем пропил ножовкой.

Надо чтобы получилась приблизительно такая конструкция:

Шаг 3-ий

Так как у меня были стреляные гильзы, то на капсюлях были вмятины от бойка. Но нам надо, чтобы всё было красиво, поэтому выбиваем оба капсюля с помощью шила, молотка и прямых рук:

Затем выправляем один из них легкими ударами изнутри чем-нибудь подходящим (я взял хвостовик от сломанного сверла подходящего диаметра).

Для пущей красоты можно еще немного шлифануть наждачкой:

После чего красивый и ровный капсюль запрессовываем на прежнее место:

Если у вас гильзы новенькие, не стрелянные, то выбиваем только капсюль из одной из них (его можно сразу выбросить, он не понадобится). Вторую гильзу пока не трогаем.

Шаг 4-ый

Затем зажимаем гильзу без капсюля в тиски и высверливаем дно изнутри сверлом на 7 мм. Сверлить нужно так, чтобы сделать донышко гильзы как можно более тонким. Т.е. сверло должно почти вплотную подобраться к отверстию из-под капсюля (я оставил примерно 0.5 мм запаса).

Затем аккуратно отрезаем донышко, чтобы получилась вот такая шайбочка:

Шаг 5-ый

Теперь берем нашу гильзу с капсюлем и укорачиваем ее до 13 мм:

Тщательно обрабатываем края наждачкой, чтобы получить ровный и строго перепендикулярный оси гильзы срез.

В итоге две половинки должны идеально вставляться друг в друга:

Шаг 6-ой

Самое время заняться старым штекером и проводами.

Для начала очень осторожно, с помощью острого ножа, раскурочиваем старый разъем, чтобы убрать все лишнее и оставить только сам штекер с четырьмя контактами и припаянными проводами:

Запоминаем, а лучше записываем, куда какой провод был припаян. На моих наушниках от HTC (с микрофоном) была следующая распиновка:

Шаг 7-ой

Отпаиваем старые провода от разъема, зачищаем кабель, облуживаем концы и усаживаем кусочек термоусадки (диаметр 2.5 мм, длина 21 мм).
