Как работает прибор
Чтобы оценить перспективность использования подобного изделия, необходимо выяснить, каков принцип работы фотореле. Рассмотрим, какой принцип работы имеет светодатчик на примере его установки на улице (в системе наружного освещения).Фотореле для уличного освещения, впрочем, как и для подсветки дома, имеет довольно простой принцип работы:
- при незначительном количестве приходящих на светодатчик световых лучей происходит замыкание контактов, что приводит к включению света на улице. К примеру, таким образом можно зажечь уличный фонарь;
- когда количество попадающих на светодатчик световых лучей увеличивается (наступает день), то фонарь или другая лампа будут выключаться. Это происходит вследствие того, что фотодатчик автоматически размыкает контакты.

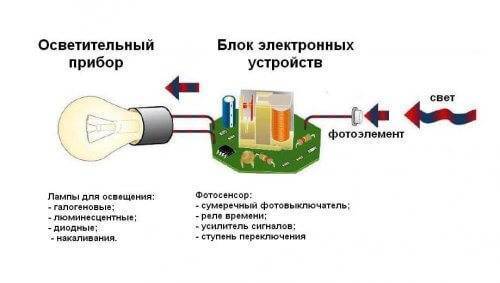

Принцип работы фотодатчика
Автоматический контроль уровня освещенности таким прибором возможен благодаря наличию в его конструкции потенциометра. С его помощью светодатчик может точно определить оптимальное время для включения или выключения осветительных приборов (уличного фонаря или других светильников).Помимо этого современные приборы обладают определенной регулировкой, которая позволяет любому человеку самостоятельно настроить диапазон срабатывания фотодатчика. Он оснащен еще и таймером. Таким вмонтированным таймером обеспечивается контроль работы аппарата.Как видим, для дома фотодатчики не очень подходят, так как здесь их следует устанавливать вблизи оконных проемов. Иначе они будут держать свет включенным даже тогда, когда день уже начнется. А это лишние траты. Поэтому такие аппараты самое широкое свое применение находят вне помещений. Фотореле для уличного освещения подходит лучше всего. Так, фотодатчик может использоваться в разных местах:
- им может быть оснащен фонарь или лампа, установленная вблизи входа в дом;
- в качестве элемента системы наружного освещения подъездов многоквартирных домов;
- фонарь или лампа торшерного типа, к которым подключен светодатчик, часто используются для освещения тропинок, дорожек и тротуаров.
Как видим, по некоторым особенностям работы фотодатчик немного напоминает обычный датчик света. При установке его подключают в щит, что находится в доме. Но здесь следует помнить, что в щит прибор следует подключать по специальной схеме. В противном случае он может работать не так, как требуется.
Схема подключения фотодатчика
Если нарушить принцип подключения, то щит вообще может повредиться вследствие короткого замыкания.
Схема подключения датчика освещения – пошаговая инструкция
В датчиках освещения, как правило, имеется всего 3 контакта. Обозначаются тремя цветами: черный, красный, желтый (его могут менять на синий, коричневый, розовый, белый). На черный необходимо подавать фазу, на красный – ноль. Третий контакт – выходной, с него подается фаза на осветительный прибор (или распределительную коробку, с которой подключается уличное освещение). Дополнительный ноль для освещения берется непосредственно с щитка, его также можно вывести с любой другой электрической цепи дома.
Схема подключения фотореле с обычным включателем
Есть модели датчиков, у которых имеется 4 и 5 проводов. Они позволяют подключить сразу несколько линий, то есть, внутри фаза распределяется на 2 или 3 выходных контакта. Маркируются чаще всего аналогично: вход на фазу и ноль соответственно черного и красного цветов, остальные контакты – дополнительным цветом.
Но вышеуказанный принцип маркировки соблюдается далеко не всеми производителями, поэтому перед монтажом обязательно необходимо ознакомиться с приложенной инструкцией. В датчиках, где вместо входных проводов стоят клеммники вообще никаких обозначений может не быть.
В сумеречных реле принцип подключения аналогичный, но в большинстве моделей предусмотрен также выход на ноль. То есть, подводить его отдельно к освещению не нужно – провода выводятся непосредственно из реле. Но это является одновременно и недостатком – сам датчик получается массивным, под него приходится выделять отдельную распределительную коробку.
После установки останется только отрегулировать работу датчика. В большинстве моделей для этого предусмотрен регулятор под крестовую отвертку. Выполнять корректировку срабатывания следует в то время суток, когда и необходимо включать освещение.
Регулировка чувствительности здесь – снизу, сделан регулятор под крестовую отвертку
Цены на аккумуляторные отвертки
Аккумуляторная отвертка
Итого, алгоритм подключения датчика будет следующим:
Шаг 1. Подвести электролинию в место установки датчика. Потребуется фаза и ноль. Не обязательно заводить с щитка, если общая нагрузка не будет превышать 0,5 – 1 кВт.
Подводим линию электропитания
Шаг 2. Развести электропроводку для подключения освещения (если фотореле одно, то вывод с одной линии следует пускать на распределительную коробку). С места подключения фотореле выводится фаза, ноль заводится с щитка или другой линии электропроводки.
Подготавливаем провода для соединения
Шаг 3. Подключить фотореле по схеме, указанной в инструкции (предварительно обесточив линию).
Монтируем фотореле
Шаг 4. Подключить выход с датчика к линии освещения (выход – это фаза).
Подключаем датчик к освещению
Шаг 5. Тестовое включение линии.
Проверяем работоспособность
Шаг 6. Проверка работоспособности датчика, если необходимо – регулировка степени срабатывания.
Настраиваем датчик
Устройство и принцип действия
Устройство и принцип действия световых реле проще понять после знакомства с составляющими их элементами. Современные образцы фотореле содержат следующие основные части:
- Чувствительный фотоэлемент.
- Пороговый компаратор, имеющий модульное исполнение, обычно в виде отдельной микросхемы с обвязкой, реже на дискретных элементах.
- Коммутирующий или, как его еще называют, силовой элемент (само реле или симистор, который включает нагрузку).
В качестве сенсора или фотоэлемента используются фоторезисторы, фототранзисторы или типовые фотодиоды. В схемах обычно предусмотрено их аналоговое включение с возможностью реагирования на градации уровня окружающего освещения (чувствительности). Чтобы понять, как работает этот прибор – достаточно ознакомиться с его внутренним устройством. Конструкция фотоэлементов такова, что при попадании света на чувствительную зону меняется их электрическая проводимость.
Понять принцип работы фотореле поможет описание тех изменений, которые происходят в схеме прибора в каждом конкретном случае. Они выглядят так:
- Отклонение проводимости от нормального значения фиксируется электронным модулем, настроенным на работу со светочувствительным датчиком.
- Этот узел выполняет функцию компаратора, включающегося лишь при достижении освещением определенного уровня (порога срабатывания).
- После этого управляющий узел (компаратор) выдает управляющий сигнал на исполнительный модуль, который отключает осветительные приборы от источника питания.
В качестве исполнительного узла применяются электронные схемы, собранные на основе транзисторных ключей и питающиеся от пониженного напряжения 12 Вольт. Но в каждом конкретном приборе схемотехника может отличаться.
После срабатывания фотореле переходит в выключенное состояние, которое сохраняется до наступления темноты. С ее приходом сопротивление проводящей части чувствительного элемента вновь изменяется, что приводит к повторному включению компаратора и подаче управляющего сигнала на исполнительный модуль. Устройство подключает 220 Вольт к осветительной линии и переходит в режим ожидания времени следующего срабатывания.
Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.
Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.
Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.
Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
Монтаж и подключение сумеречного выключателя
Установка и подключение датчика освещенности без использования распределительной коробки выполняется в следующей последовательности.
В первую очередь нужно обесточить электрическую сеть, а затем подготовить входной провод питания. Обычно используется проводник с тремя разноцветными жилами: коричневый – фаза, синий – ноль, желто-зеленый – защитное заземление. Общая изоляция снимается на длину, обеспечивающую наиболее удобное подключение. После этого концы проводов зачищаются примерно на 1 см.
Далее выполняется соединение проводов в самом датчике (рис. 1). К клемме L подсоединяется фаза, а к клемме N – ноль. Заземляющий провод подключается к винтовой клемме, расположенной сбоку и специально предназначенной для этой цели. С аналогичных клемм L и N, обозначенных стрелками, проводники уходят непосредственно к светильнику. Защитный провод от этого кабеля помещается в ту же винтовую клемму, что и предыдущий заземляющий проводник.
Фазный и нулевой проводники второго кабеля подключаются к патрону осветительного прибора (рис. 2), а провод желто-зеленого цвета остается не подключенным и отводится в сторону.
После подключения, нужно выполнить настройки и регулировки (рис. 3). Для этого существует регулятор, расположенный слева от клемм. По окончании всех процедур на датчик надевается крышка и фиксируется крепежными болтами. Остается подать электроэнергию и протестировать работоспособность системы.
Датчик движения и освещенности
Светильник с датчиком освещенности
Схема подключения датчика движения
Схема подключения фотореле для уличного освещения
Датчик освещенности для включения света уличный
Схема подключения датчика движения для освещения с выключателем
Как выбрать место установки для автоматического сенсорного ДД
Существуют выключатели со встроенным датчиком движения и в раздельном комплекте. Если выключатель и датчик в одном корпусе, они монтируются в стену. Разобранный комплект или приобретенные отдельно сенсоры устанавливаются на стене и на потолке. Это большое преимущество, так как охват территории больше.
У сенсеров угол обзора от 10 до 360 градусов.
Есть широкоугольные и круговые детекторы. Они стоят дороже и рассчитаны на полный охват. Круговых детекторов понадобиться больше, здесь все зависит от расчетов комнаты.
Для маленькой комнаты с одной дверью хватит одного датчика с узкой направленностью. Главное настроить устройство на работу и навести его на вход.
При монтаже следует тщательно изучить паспорт прибора
У сенсеров есть «слепая зона» по высоте, что важно при установке. Также в паспорте указывают данные об ограничении дальности зоны обнаружения
Для длинных помещений (коридоры, веранды) выбирают дальнобойные приборы.
Схема освещения
Для датчиков, которые крепятся на стену, нужно выбрать угол обзора таким образом, чтобы как можно большая площадь была охвачена. Оптимальная высота для установки – 2,4 м. Для такой высоты даже устройства с углом 15-20 градусов охватят большую площадь. При увеличении высоты будет возрастать зона обнаружения, но чувствительность будет падать. Место установки напрямую зависит от указанных в паспорте характеристик, на которые рассчитано данное устройство
Важно, чтобы рядом с датчиком не было осветительных приборов, которые будут мешать корректной работе. Также вблизи должны отсутствовать кондиционеры и отопительные приборы, на которые может среагировать датчик
Большие объекты могут заслоняют зону видимости.
Датчик движения для освещения
Как было сказано выше, наиболее популярное применение устройство получило в организации контроля освещённости. Схема подключения датчика движения для освещения очень проста. Если внимательно рассмотреть устройство, то можно обнаружить, что оно имеет ряд клемм. К клеммам, имеющим обозначение L, N, подключают источник питания, при этом L — это фазовый провод, а N — нулевой. К третьей, обычно обозначенной буквой A, подключают источник света. Обычно вся эта информация должна быть указана в документации к устройству, в котором также описываются способы настройки и особенности его эксплуатации.
Варианты подключения устройства
Подключение источника света имеет несколько вариантов. Это может быть простое его включение в разрыв между клеммами N и A или подключение с использованием выключателя. При совместном использовании с выключателем существует несколько способов.
При первом способе он напрямую одним концом подсоединяется к клемме A, а вторым — к L. Преимущество такого подключения в том, что при включённом выключателе освещение вне зависимости от внешнего воздействия на сенсоры устройства будет всегда включено. А если выключатель отключить, то прибор начинает работать по своему алгоритму.
При втором способе выключатель подключается просто параллельно нагрузке. Тогда свет может включаться как при фиксации движения, так и клавишей.
Третий вариант подразумевает включение выключателя в разрыв провода перед датчиком. Таким образом, при необходимости схема с датчиком будет полностью отключена.
https://youtube.com/watch?v=ZPLpEDbUWxg
Выбор места монтажа
Кроме физического подключения, немаловажным параметром будет правильное расположение самого сенсора. По способу расположения датчики устанавливаются внутри объекта (потолочные, настенные) или на улице. Могут быть поворотные или строго фиксированные
Вне зависимости от того, расположен он на улице или в помещении, важно придерживаться следующих общих рекомендаций
Перед тем как определиться с местом, нужно учесть, какой источник питания ему необходим. Это может быть как сетевое напряжение 220 вольт, так и 12 вольт при работе от аккумулятора или блока питания. Выбирать устройство нужно примерно с 15-процентным запасом, по максимально допустимой мощности нагрузки подключаемого к нему оборудования.
При расположении датчика нужно обратить внимание на его угол обзора, т. е
это то пространство, которое может контролироваться детектором
При монтаже важно учитывать размещение расположенных рядом предметов и различных источников излучения: различного вида нагревательные устройства, растительность, кондиционеры, солнечные лучи, внешний свет и т. п
При наружной установке необходимо также оградить устройство от действий атмосферных влияний.
Регулировка срабатывания
Датчик не только нужно правильно подсоединить и установить, но ещё и настроить. Все настройки проводятся согласно документации на устройство. Обычно настраивается предел регулирования срабатывания таймера, он может составлять от нескольких секунд до десятков минут в зависимости от моделей и производителей
И второе, что также важно, — чувствительность. Она может настраиваться как по типу волн, так и по расстоянию
Астротаймер
Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.
Чем оно удобнее?
- Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
- Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
- Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.
Будет интересно Герконовое реле: устройство и принцип работы
Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.
Датчики движения и освещенности.
Оптимальное размещение и корректировка работы датчиков движения
Схема подключения неподвижного устройства предусматривает наличие специального шарнира, позволяющего оптимально отрегулировать угол обзора и площади захвата сканирующего элемента. Потому располагать подобные устройства рекомендуется на стенах или потолках помещений.
Потолочные приборы исследуют зоны в виде конуса, напоминая многолучевой барьер, полностью охватывающий все стены небольших помещений. Однако для работы «умного» освещения вне дома рациональнее использовать настенные устройства, спектр захвата у которых гораздо шире. Их подключают на открытом пространстве, размещая на высоте не менее двух метров, соединяя с осветительными приборами, например фонарями, в углах или над дверной системой, чтобы установить основной источник повыше.
Кроме того, при наличии в доме домашних животных лучше монтировать датчики движения таким образом, чтобы питомцы не попадали в радиус их срабатывания, то есть повыше от пола. Помимо способов установки, данную проблему может решить прибор, оснащенный регулировкой уровня чувствительности, и, несмотря на то что подобные модели не являются бюджетным вариантом данного оборудования, они позволяют выбрать объекты, на которые будет реагировать датчик. Впрочем, такой прибор потребует неоднократной настройки.
Исправная работа датчиков движения, независимо от их возможностей и конструкционных особенностей, не исключает сезонную перенастройку оборудования из-за смены температуры воздуха и повторного подключения устройства.
Принцип работы устройства
Правильно выбрать место для фотореле И еще совет из практики: подстроить параметры работы проще, если датчик освещенности фотореле стоит на восточной или западной стене
Важно: Обязательно при установке ориентируйте датчик освещенности вниз вводными проводами, это значительно повысит его пыле и влагозащищенность. Что касается фотоэлемента а в основном это фотодиод, фототранзистор либо фоторезистор , его основное назначение — анализ интенсивности света
Благодаря потенциометру датчик света для уличного освещения автоматически определяет время включения и выключения.
Можно также воспользоваться фотодиодом, который находится в компьютерной мыши.
Конструкция фотореле включает в себя три основных элемента: фотоэлемент, компаратор и реле. Это упрощает процесс ввода прибора в эксплуатацию.
Подключите в схему реле малой мощности, используемое в качестве транзисторного каскада.
Обычно они не слишком различаются.
Если задержка срабатывания мала, свет отключится. Чтобы реле слишком часто не переключало датчик, например, от колеблющейся ветки дерева, на схеме установлен конденсатор 47 мкФ, который сглаживает все процессы.
На этом процесс монтажа заканчивается, осталось только установить на место защитную крышку и закрутить болты. То есть, вы сами сможете выставить время так, как вам удобно.
#14 Собираем самую простую схему, Датчик освещенности, Автоматическое освещение
Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Статья по теме:
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.
Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.
Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.
Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
Принцип работы
Датчик работает через специальный фотоэлемент. Он может быть различного вида:
- фоторезистор;
- фототранзистор;
- фототиристор;
- фотосимистор;
- фотодиод.
Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет:
- резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение;
- транзисторный тип осуществляет регулирование при облучении электрического сигнала светом.
- тиристорный тип — при облучении светом начинает взаимодействовать с постоянным током;
- симисторный тип — включает/выключает свет взаимодействуя с положительной или отрицательной составляющей гармоники. Такой фотоэлемент подает сигнал на схему датчика;
- диодный тип — в ходе облучения световым потоком он выбрасывает специальный импульс, который будет прямо пропорционален интенсивности освещения.
Этой информации будет вполне достаточно для того, чтобы приступить к подключению фотореле. С такой задачей может справиться своими руками каждый. Для этого потребуется всего лишь знать некоторые особенности процесса и алгоритм действий.
Типы устройств
Перед покупкой следует однозначно определиться с типом приспособления. Прибор может быть выполнен в цельном корпусе со встроенным чувствительным элементом, либо с выносным датчиком. Достоинством последнего является то, что сенсор можно расположить практически в любом удобном месте. А сам корпус устройства закрепить в электрическом щитке. Встречаются модели с возможностью фиксации на дин-рейке.
Датчик день-ночь для включения света в цельном корпусе располагается вне помещения под открытым небом. Обычно приспособление располагают в непосредственной близости к самому источнику света.
Где поставить фотореле и как его подключить?
Датчики движения. Успейте купить со скидкой! Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:
- на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
- не стоит размещать источники искусственного света рядом с датчиком;
- размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
- высота должна быть удобной для обслуживания (мыть и убирать снег).
Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.
Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.
Схема подключения фотореле к уличному прожектору
Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.
Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.
Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.
Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.
Фотореле с выносным датчиком света
Функциональные возможности и особенности работы датчика движения
Прежде чем узнать, как установить датчик движения на свет, необходимо ознакомиться с его возможностями и разновидностями. Это позволит понять, какой принцип необходимо применить при выполнении монтажа того или иного типа.
В зависимости от места установки сенсора подразделяются на:
- периметрические — получили использование в качестве средств контроля обширных территорий, в частности, улиц;
- периферийные;
- внутренние.
По способу действия на:
- ультразвуковые;
- микроволновые;
- инфракрасные активные;
- инфракрасные пассивные.
По виду сигнала датчики подразделяются на:
- тепловые;
- звуковые;
- колебательные.
В зависимости от функциональных возможностей датчики подразделяются на следующие типы:
- Универсальные или многофункциональные. Используются не только для определения движения в контролируемой зоне, но также определяют и необходимость включения. Если уровень освещенности соответствует заданному значению, то светильник не включается, если нет, то включается.
- Комнатные. Применяются в основном для мониторинга активности в помещении, работая в составе системы сигнализации. Активируют средства оповещения.
Технические характеристики устройств
Сфера использования электронных устройств определяется их техническими характеристиками:
- Рабочее напряжение – подключение светового датчика возможно к стандартной сети в 220 В или к источнику постоянного напряжения 12 В.
- Степень защиты – устройство для наружного размещения нуждается в изоляции от влаги и пыли. Класс защиты обозначается маркировкой IP. Он должен быть не ниже IP44.
- Максимальный ток – параметр показывает допустимую силу тока.
- Настройки режима работы – выбирается чувствительность сенсора, время задержки его включения и выключения.
- Температурный диапазон – производитель указывает, при какой температуре можно эксплуатировать фотореле. Обычно он достаточно широкий, но стоит уточнить предел отрицательных показателей.
- Габариты – размеры устройства учитывают при выборе места размещения.
Заключение
Проекты с применением датчика освещенности на базе фоторезистора достаточно просты и эффектны. Вы можете реализовать множество интересных проектов, при этом стоимость оборудования будет не высока. Подключение фоторезистора осуществляется по схеме делителя напряжения с дополнительным сопротивлением. Датчик подключается к аналоговому порту для измерения различных значений уровня освещенности или к цифровому, если нам важен лишь факт наступления темноты. В скетче мы просто считываем данные с аналогового (или цифрового) порта и принимаем решение, как реагировать на изменения. Будем надеяться, что теперь в ваших проектах появятся и такие вот простейшие «глаза».
