Селективное УЗО: устройство, назначение, сфера применения + схема и нюансы подключения

Принцип действия УЗО достаточно прост:

Рисунок 1. УЗО в нормальном режиме работы.

У УЗО как и у автоматического выключателя есть тумблер для включения (В), являющийся частью механического размыкателя электрической цепи (М). Когда мы включаем тумблер, электрическая цепь замыкается и если к электрической цепи подключен какой либо электроприбор, само собой обладающий некоторым сопротивлением R, то по электрической цепи потечет электрический ток. Проводники, по которым течет ток, а именно фазовый провод (фаза) и нейтральный провод (ноль) проходят черед кольцеобразную катушку (К) суммирующего трансформатора. Пока никаких нарушений нет сила тока I₁ = I₂, при этом токи направлены противоположно, а это значит, что в обмотке суммирующего трансформатора, показанной на рисунке коричневым цветом, никаких электродвижущих сил (ЭДС) не возникает, строго повинуясь закону Кирхгоффа.

Если происходит обрыв фазного провода или пробой изоляции фазного провода таким образом, что фазный провод замыкает на корпус электроприбора и при этом человек контактирует с корпусом, или по каким-то другим причинам человек касается оголенного фазного провода, то ток начинает уходить “налево”. Почему? – Это вопрос другой и рассматривается отдельно, нас сейчас интересует, как на такое событие реагирует УЗО:

Рисунок 2. Срабатывание УЗО при утечке тока.

Когда человек замыкает через себя электрическую цепь, часть тока начинает уходить в землю, а это значит, что сила тока I₁ = I₂ + I_у. Как частный случай, когда никакой нагрузки, кроме человека нет, I₁ = I_у, I₂  = 0. Так как I₁ ≠ I₂, то в обмотке суммирующего трансформатора индуцируется ЭДС, при этом сила тока в обмотке равна силе тока утечки. Размыкатель электрической цепи (Р) реагирует на этот ток утечки, другими словами – разностный или дифференциальный ток – и размыкает цепь. Происходит это очень быстро, в течение 0.025-0.5 секунды. А еще у УЗО есть тестирующий блок, предназначенный для проверки работоспособности устройства. На корпусе любого УЗО есть кнопка, на которой или возле которой есть буква “Т”. Если нажать на эту кнопку, когда тумблер УЗО включен, то электронный блок возбуждает в обмотке расчетный ток утечки, при этом должен сработать выключатель и цепь разомкнется. На рисунках тестирующий блок не показан. Рекомендуется проверять работоспособность УЗО раз в месяц.

Провод, идущий от нагрузки электроприбора до УЗО, является нейтральным достаточно условно. Если этот провод при нарушении изоляции замкнет на корпус, или будет поврежден и человек будет касаться корпуса или той части этого провода, которая идет от нагрузки, то эффект будет почти таким же, вот только сила тока, проходящего через человека уменьшится в зависимости от сопротивления электроприбора.

Казалось бы вывод из вышесказанного прост: нужно установить УЗО на DIN-рейку распределительного щита после автоматических выключателей и электросчетчика. Но во многих квартирах счетчик по-прежнему находится в квартире и стоят древние пробкодержатели, в которые вкручены автоматические выключатели или пробки с плавкими предохранителями. В таких случаях просто вставить УЗО в электрическую цепь не получится. Кроме того, так как УЗО реагирует не именно на человека, а на ток утечки, то срабатывать УЗО будет и в других случаях. Например, если бытовые приборы заземлены искусственным или естественным образом и происходит пробой изоляции или обрыв фазного провода с замыканием на корпус, или если изоляция электропроводки в стенах, полу или потолке повреждена. С одной стороны это хорошо, так как может предотвратить пожар при искрении неисправной электропроводки. А с другой стороны, если электропроводка в квартире или доме старая, то утечка тока в такой квартире или доме – обычное дело, и перед тем, как устанавливать УЗО, придется менять всю электропроводку, или устанавливать несколько УЗО с разным порогом чувствительности, или устанавливать УЗО не сразу после счетчика, а перед потенциально опасными электроприборами.

Но даже если на момент установки УЗО с электропроводкой все нормально, то все равно устанавливать одно устройство защитного отключения на всю квартиру, а тем более дом, я бы не советовал. Причина проста: когда УЗО сработает, это означает, что где-то произошла утечка и нужно проверять электрическую цепь по всей квартире. Если на распределительном щитке установлено несколько УЗО, например, одно для розеток в ванной, другое для розеток в кухне, третье для остальных розеток, четвертое для освещения, отдельное УЗО на “теплые полы”, если есть и т.д., то при возникновении тока утечки сработает только одно УЗО, и область поиска неисправности значительно уменьшится.

Подобрать нужную модель УЗО поможет следующая информация

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Причины возгорания электропроводки

Причинами возгорания электропроводки могут являться:

• Нагрев проводников (локальный или на протяженном участке) из-за перегрузки.
• Искрение в месте плохого электрического контакта (в соединениях, на клеммах электроприборов и аппаратов)
• Утечка с неизолированных участков цепи (в соединительных, ответвительных и проходных коробках, распределительных щитах, электрических аппаратах).
• Горение электрической дуги на каком-либо участке цепи, вызванное током короткого замыкания.
• Повреждения изоляции кабеля.

Повреждения изоляции кабеля могут происходить по следующим причинам:

• Электрические — от перенапряжения и сверхтоков.
• Механические — удар, нажим, сдавливание, изгиб, повреждение инородным телом.
• Воздействие окружающей среды — влажность, тепло, излучение (ультрафиолет), старение, химическое воздействие.

Развитие короткого замыкания из тока утечки, приводящее к возгоранию, происходит следующим образом:

• В месте микроповреждения изоляции между находящимися под напряжением проводниками начинает протекать крайне малый точечный ток.
• Под воздействием влажности, загрязнения, проникновения пыли с течением времени образуется проводящий мостик, по которому протекает ток утечки.
• По мере ухудшения состояния изоляции, начиная со значения тока примерно 1 мА, постепенно происходит обугливание проводящего канала, возникает «угольный мостик», и происходит непрерывное возрастание тока.
• При значениях тока утечки 150 мА, что соответствует мощности 33 Вт, возникает реальная опасность возгорания за счет нагрева теплом, выделяемым в месте повреждения изоляции, различных легко воспламеняемых материалов.

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

• с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
• с совмещенным нулевым и защитным проводником (TN-C);
• с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

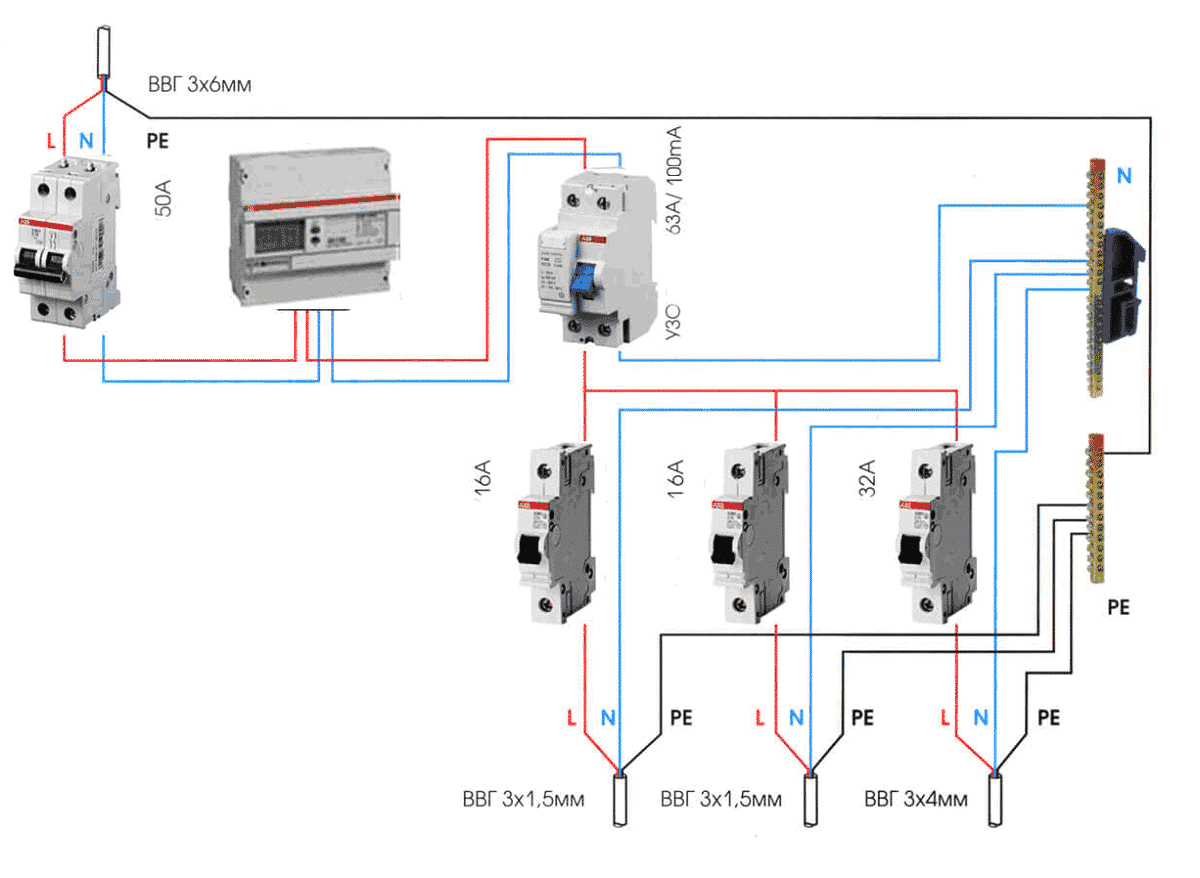

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Схема подключения УЗО

Рассмотрим способы установки УЗО в различных сетях.

Однофазная сеть

В таких сетях чаще всего устанавливают однополюсные УЗО.

В однофазных сетях УЗО устанавливается сразу после электросчётчика перед группой автоматических выключателей

В среде профессиональных электриков принято заводить контактные соединения в УЗО и автоматические выключатели только сверху вниз. Мы рекомендуем придерживаться этого правила по следующим причинам:

• в некоторых моделях таких приборов при подключении снизу увеличиваются потери (снижается КПД устройства);
• если ремонтными работами в электрощите будет заниматься другой специалист, то при общепринятом способе подключения он не запутается и не ошибётся.

На приведённой схеме общее УЗО (поз. 2) обеспечит противопожарную защиту осветительных цепей (автоматические выключатели на 10 А, поз. 5, 6, 12) и подстрахует прочие УЗО.

Каждое «розеточное» УЗО обслуживает по три группы розеток, оснащённых автоматическими выключателями. Устанавливать УЗО на каждую группу было бы накладно, поэтому предлагается своего рода компромисс: с одной стороны, схема удешевляется за счёт сокращения количества применяемых УЗО, с другой — при срабатывании одного из них будет обесточена не вся сеть, а только её часть.

Обнаружить цепь с утечкой тока будет достаточно просто: если, к примеру, сработает (отключится) УЗО поз. 7, нужно отключить автоматы поз. 8, 9 и 10 (отвечают за группы розеток 2, 3 и 4), затем включить УЗО поз. 7 и по очереди включить упомянутые автоматы. Как только будет включён автомат цепи с утечкой тока, УЗО тут же отключится.

Нулевой проводник после противопожарного УЗО поз. 3 нужно закрепить на общей нулевой шине (поз. 4). Затем от этой шины «ноль» протягивается ко всем остальным УЗО и дифференциальному выключателю. Поскольку дифференциальный выключатель (поз. 13) обслуживает выделенную линию, нулевой проводник после него заводится не на нулевую шину, а прямо на нагрузку.

В данной схеме имеются ещё две нулевые шины — они обозначены позициями 11 и 18. К первой подключаются нулевые проводники УЗО поз. 7 и розеток поз. 2, 3 и 4, а ко второй — нулевые проводники УЗО поз. 14 и розеток 5, 6 и 7. Если бы их не было и все приборы подключались бы только на общую нулевую шину, то при появлении утечки тока в одной из розеточных групп с большой вероятностью могли бы отключиться оба «розеточных» УЗО (поз. 7 и 14) либо общее УЗО (поз. 3).

Нулевые проводники осветительных цепей (автоматы поз. 5, 6 и 12) выводятся на общую нулевую шину (поз. 4), минуя УЗО.

Проводники заземления выводятся на шину РЕ (поз. 19).

Видео: как правильно подключить УЗО

Трёхфазная сеть

В таких сетях у нас чаще всего устанавливают 4-полюсные УЗО. Подключается оно по тому же принципу, что и в однофазной сети.

Учтите, что в УЗО различных производителей нулевая клемма может располагаться как слева, так и справа. Поэтому перед подключением нужно внимательно изучить схему, изображённую на корпусе выключателя или в его паспорте.

Общее трёхфазное УЗО предохраняет цепь только от возгорания, для защиты от поражения электрическим током на каждую фазу устанавливают отдельное устройство

УЗО этого вида (3-фазные 4-полюсные) бывают только противопожарными. Для защиты людей от поражения током на каждой линии нужно дополнительно установить однофазное УЗО с уставкой тока утечки не более 30 мА. При этом у каждой линии должен быть свой нулевой проводник, который выводится к соответствующему УЗО.

Ошибки, которые допускают электрики при подключении автоматики

Стоит отметить, что часто оборудование раньше времени выходит из строя при наличии следующих ошибок в процессе проведения монтажных работ:

1. Неправильное соединение выходящих контактов. Проводник ноля часто путают с нейтральным.
2. Подача питающего напряжения в нижней части устройства — приводит к потере работоспособности прибора.
3. Между собой запрещается соединять выходы нулевых проводников нескольких приборов. Это приводит к тому, что устройство утрачивает чувствительность. Из-за чего УЗО не отключает питание при возникновении опасности.
4. Не следует в розетке соединять нейтральный провод с проводом заземления, что тоже провоцирует перебои работы.
5. Контакты питания не допускается заводить с разных сторон. К примеру, фазу питания в нижней части, а отходящий ноль сверху. Это тоже приведет к неправильному функционированию оборудования.
   Правила подключения УЗО должен знать каждый электрик

Правила подключения УЗО должен знать каждый электрик!

При соблюдении инструкций получится подсоединить автоматы и защитные устройства в щитке без помощи профессионального электрика. Тем не менее, все действия следует выполнять поэтапно, не торопясь, чтобы исключить ошибки.

Принцип действия селективного УЗО

Принцип действия селективной защиты основан на разнице во времени отключения. Для примера можно рассмотреть типичную квартиру. Имеется одно общее вводное УЗО. Оно установлено в электрощите. Настроено на отключение через 0,5 с после появления утечки тока. Фазные провода с этого защитного устройства распределяются по групповым УЗО. Они обладают временем отключения в 0,25 с. Через них запитываются розетки в ванной комнате, кухне, гостиной и других помещениях.

Если в ванне произошло замыкание фазного провода на корпус стиральной машины, сработает УЗО с уставкой на отключение равной 0,25 с. Отключится именно это помещение. Вводное УЗО с уставкой 0,5 с не сработает и оставит квартиру под напряжением, так как для отключения не прошло достаточно времени. То есть УЗО 0,25 с сработает быстрее чем 0,5. Отключится ванна, но не вся квартира.

Схема селективной защиты электросети

Особенности селективной защиты

У селективных устройств, в отличие от обычных, предусмотрена возможность подбора по току и времени срабатывания защиты. Соответствующие значения указаны на корпусе устройства. Комбинируя защитную систему по этим параметрам, возможно придать защите свойство селективности.

В результате при возникновении тока утечки в одной из комнат, отключится только аварийное помещение, а не вся электропроводка. Как следствие, время на поиск и устранение неисправности сокращается в разы.

Временные характеристики УЗО типа S

Приборы разных производителей обладают отличающимися свойствами. Различия кроются в токе утечки и времени выдержки, при котором происходит отключение.

Поэтому приборы данного типа принято подразделять на 2 группы:

• обычные;
• типа S.

Селективное УЗО от ABB: F202 A S, 63А Сравнение их временных характеристик приведено ниже.

Тип УЗО	Время отключения при токе утечки равном Idn	2*Idn	5*Idn
Обычное устройство	0,3	0,15	0,04
УЗО типа S	0,13-0,5	0,06-0,2	0,05-0,15

Режимы работы

Устройство защитного отключения во время эксплуатации способно находиться в одном из двух рабочих режимов:

• нормальный;
• аварийный;

Под нормальным режимом работы подразумевается равенство проходящих по L и N проводам токов. В дифференциальном трансформаторе наводятся одинаковые по величине, но противоположные по вектору магнитные потоки. Они компенсируют друг друга. УЗО делает вывод, что утечка тока отсутствуют. Электропроводка продолжает работать в штатном режиме.

При аварийном режиме ток в одном из проводов меньше (больше) на величину утечки. Обычно она не превышает 100 мА. Но даже этого отклонения достаточно, чтобы нарушить равенство магнитных потоков в трансформаторе устройства и привести к срабатыванию УЗО. Электропроводка отключается.

Полезные советы по выбору устройств

• При выборе учтите, что есть ещё типы УЗО, различные по конструктивному исполнению. Устройства с двумя полюсами монтируют в однофазной сети, для трёхфазной следует выбирать УЗО с четырьмя полюсами.
• Если позволяют финансовые возможности, то целесообразнее будет применение дифференциальных автоматов. Это устройство представляет собой два защитных элемента, скомбинированных в одном корпусе (УЗО и автоматический выключатель).

Как уже неоднократно говорилось, устройство защитного отключения всегда следует ставить в схему последовательно с автоматом. Если устанавливать их для каждого отдельного потребителя, то распределительный щиток получится больших размеров, в нём неудобно будет производить компоновку такого количества элементов, а дифавтоматов понадобится в два раза меньше.

Описание практически всех характеристик устройства вы найдёте на корпусе

При выборе следует обратить внимание на параметры номинального рабочего тока – величины, которую УЗО пропускает через себя продолжительное время

Второй важной характеристикой является величина номинального отключающего дифференциального тока, при котором происходит срабатывание устройства

Чтобы обеспечить защиту людей, выбирайте УЗО на 6, 10, 30, 100 мА. УЗО на 300 мА эффективно защитит от возгораний, его монтируют на вводе, а уже потом устанавливают устройства с большей чувствительностью. Защитить розеточные и осветительные группы можно с помощью УЗО на 30 мА, для оборудования ванных комнат и мощной бытовой техники (котлов, бойлеров) покупайте устройства с номинальным током отключения 10 мА.

Если позволят финансы, старайтесь приобретать устройства известных европейских , «Legrand», «Schneider Electric», «Siemens» и «Моеllеr»). Разница в цене, конечно, ощутимая, но она гарантирует надёжность и качество. Среди российских производителей можно посоветовать продукцию «КЭАЗ», «ИЭК», «DEKraft». Не покупайте УЗО на рынке, чтобы избежать приобретения подделок, отправляйтесь только в специализированные магазины.

Подробнее про выбор УЗО на видео:

Прежде чем начать монтаж защитной автоматики в квартире, определитесь, с помощью каких устройств вы это сделаете – дифавтоматов или УЗО. Для надёжности применяйте двухуровневую защиту с установкой на вводе селективного устройства. Основные советы по выбору мы вам предоставили. Если что-то осталось непонятным, то лучше обратитесь за помощью к профессиональным электрикам, потому что даже продавцы в магазинах электротоваров не всегда могут дать необходимую консультацию в плане выбора УЗО.

УЗО селективность работы

Здравствуйте, уважаемые читатели сайта ! В этой статье мы подробно рассмотрим, как обеспечить селективность работы УЗО.

Эта тема продолжает серию статей по электрическим аппаратам защиты в рамках курса «Автоматические выключатели УЗО дифавтоматы – подробное руководство».

Если Вам интересна эта тема, рекомендую подписаться на новостную рассылку, чтобы не пропустить выхода продолжения. Форма подписки внизу этой статьи.

Итак, вначале давайте разберемся, что же такое селективность?

Селективность устройств защитного отключения означает, что для устройств, включенных в цепь последовательно, при возникновении в защищаемой ими цепи тока утечки, должно сработать только то УЗО, которое ближе всех расположено к месту повреждения.

Т.е. селективность позволяет исключить нежелательные отключения последующих УЗО, что упрощает поиск и устранение неисправности, приведшей к срабатыванию, и обеспечивает работоспособность остальных участков цепи.

Давайте рассмотрим пример. В современной квартире в электрическом щите установлено общее вводное УЗО, а после него установлены несколько групповых УЗО, защищающих отдельные группы или отдельные потребители.

При возникновении утечки тока в бойлере, если обеспечена селективность, должно отключиться только УЗО бойлера. При этом вводное УЗО и все остальные потребители должны остаться включенными.

Как же обеспечить селективность работы УЗО?

Для того, чтобы обеспечить селективность работы УЗО, включенных в цепь последовательно по древовидной схеме, необходимо выполнить два условия (независимо от значений токов утечки, возникающих при повреждениях в электрической сети):

1. Селективность по времени. Время срабатывания УЗО, которое расположено ближе к источнику питания, должно быть не менее, чем в 3 раза больше, чем у УЗО, расположенного ближе к потребителю. Т.е. вышестоящее УЗО должно быть селективное (типа S).

2. Селективность по току. Значение уставки по току утечки (номинальному отключающему дифференциальному току IΔn1) для вышестоящего УЗО должно быть не менее, чем в 3 раза больше, чем уставка IΔn2 УЗО, расположенного ближе к потребителю. То есть:

IΔn1>=3 IΔn2.

Обычно в квартирах селективные УЗО не применяются, а используются УЗО общего типа. Давайте посмотрим, что произойдет, если используются вышестоящее и нижестоящие УЗО общего типа?

Для УЗО общего типа ГОСТ определяет только максимальное время отключения. И если у нас УЗО подключены по древовидной схеме, т.е. последовательно, то при возникновении в цепи тока утечки, сработает наиболее быстродействующее УЗО (поскольку УЗО – устройство аналоговое и существует разброс параметров при их изготовлении).

Причем, отключаться будут либо нижестоящее и вышестоящее УЗО одновременно, либо одно из них, причем, по статистике, в большинстве случаев отключается вышестоящий аппарат.

Это приведет к тому, что обесточится сразу весь дом. К тому же это затрудняет поиск и локализацию неисправности, приведшей к срабатыванию УЗО.

Эту проблему можно решить применением селективного вышестоящего УЗО. Для селективных УЗО по ГОСТу определяется минимальное время неотключения.

Селективное УЗО срабатывает с задержкой. При появлении тока утечки в одной из нижестоящих групп, вышестоящее селективное УЗО будет пропускать через себя ток утечки и выжидать, давая возможность сработать УЗО в этой группе, поскольку оно имеет меньшее время срабатывания.

При этом все остальные потребители в других группах останутся включенными.

Селективное же УЗО сработает, если выйдет из строя нижестоящее УЗО, либо если появится утечка тока в цепи между вышестоящим и нижестоящими УЗО.

Например, вводное селективное (противопожарное) УЗО установлено в уличном электрощите вместе со счетчиком электроэнергии, а остальные УЗО общего типа установлены в электрощите внутри дома, либо в этажных электрощитах. В этом случае при появлении утечки в линиях между щитами, сработает вводное селективное УЗО.

Смотрите видео Селективность работы УЗО

Интересные

Технические характеристики селективного УЗО

Сегодня можно приобрести практически любой вид УЗО, обладающий различными параметрами и подходящий для работы в различных целях. Например, они могут отличаться полюсами, отсечкой тока высокого и низкого значения и т. д.

Каждая модель имеет свои характеристики отключения по задержке. Самые популярные модели:

• УЗО Hager. Номинальный ток 40 А, полюсность 4, ток утечки 300 мА. Изготовлен в Германии;
• УЗО ИЭК ВД1 63s. Номинальный ток 40 А, полюсность 2, ток утечки 100 мА. Изготовлен в Российской Федерации;
• «Легранд» УЗО 63А. Номинальный ток 63 А, количество полюсов 2, тип прибора АС (селективный), ток утечки: 300 мА. Устанавливается преимущественно в бытовых щитках;
• ABB F202 A S 230/40. Ток включения составляет 40 A, утечка 200 мА, полюсность 2, тип А (селективный);
• «Сименс» 5SM3111-6. Номинал составляет 16 А, ток отключения 300 мА, полюсность 2, тип АС (селективный).

Вам это будет интересно Пломба на счетчик

Важно! Выше представлены основные характеристики, которыми руководствуются при выборе защитных устройств. Как было сказано, они обладают большим количеством вариаций и даже могут быть сделаны на заказ

Схема подключения УЗО в трехфазной сети

После этого производится монтаж защитного отключающего устройства внутрь электрощита.
Значение тока утечки, в момент появления которого устройство выполнит аварийное выключение питания сети.
Но как бы его не называли, все использующиеся сегодня в мире УЗО необходимы для выполнения 2 функций: защита человека от удара током вследствие прямого или непрямого касания; предотвращение пожара, который может случиться в результате возгорания проводки.
Если и в этот раз УЗО не среагирует, значит, оно точно электронное. Внутрь одного устройства можно одновременно разместить шины, которые при этом будут изолированы друг от друга. При его выборе из ряда: 10, 30, , , мА, 1 А приоритет имеют требования безопасности.
Четырехполюсные УЗО бывают 10, 30, , , миллиампер 0. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки. Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному.

Назначение и область применения УЗО

К входной клемме устройства с маркировкой L подсоединяется фазный кабель автоматического выключателя. Далее фазный провод, выходящий из каждого УЗО, подключается к каждому автоматическому выключателю, но только той группы, которую будет это УЗО запитывать. На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Да 4 К какому проводнику подключена заземляющая жила? Одна запитана от фазного провода L3, а другая от нулевого N.

Обратите внимание: контакты УЗО должны относиться именно к одному полюсу. Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится

По такому же принципу происходит весь процесс с третьим УЗО.

На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Основные ошибки во время подключения УЗО При подключении УЗО многие допускают типичные ошибки, которые могут иметь весьма серьезные последствия для человека. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки.
Схемы подключения УЗО. Выбор УЗО по номинальному току и току утечки
