Как подключить светодиод к 12 вольтам
Подключать светодиод напрямую к 12 вольт — запрещено, он сгорит в долю секунды. Необходимо использовать ограничительный резистор (сопротивление). Размерность резистора высчитывается по формуле:
где R –величина сопротивления резистора;
Uпит и Uпад – напряжение питания и падающее;
I – проходящий ток.
0.75 — коэффициент надёжности для светодиода (величина постоянная)
Для большей ясности, рассмотрим на примере подключения одного светодиода к автомобильному аккумулятору 12 вольт.
В данном случае:
- Uпит — 12 вольт (напряжение в авто аккумуляторе)
- Uпад — 2,2 вольта (напряжение питания светодиода)
- I — 10 мА или 0,01 А (ток одного светодиода)
По вышеуказанной формуле, получим R=(12-2.2)/0.75*0.01 = 1306 Ом или 1,306 кОм
Ближайшее стандартное значение резистора — 1,3 килоОм
Это еще не всё. Требуется вычислить требуемую минимальную мощность резистора.
Но для начала определим фактический ток I (он может отличаться от указанного выше)
Формула: I = U / (Rрез.+ Rсвет)
Rсвет — Сопротивление светодиода:
Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом,
из этого следует, что ток в цепи
I = 12 / (1300 + 220) = 0,007 А
Фактическое падение напряжения светодиода будет равно:
Uпад.свет = Rсвет * I = 220 * 0,007 = 1,54 В
И наконец, мощность равна:
P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт).
Следует взять чуть больше мощности стандартной величины. В данном случае лучше подойдет 0,125 Вт.
Итак, чтобы правильно подключить один светодиод к 12 вольтам, (авто аккумулятор) потребуется в цепь вставить резистор, сопротивлением 1,3 кОм и мощностью 0,125 Вт.
Резистор можно присоединять к любой ноге светодиода.
Техника безопасности
Кратко о нюансах подключения, которое выполняется в большинстве домов – для обеспечения безопасности при работе с электрической цепью часто бывает мало выключить один только выключатель. Дело в том, что он, как правило, размыкает фазу, но при этом из-за отсутствия заземления на ноле остается остаточное напряжение. Если заземление неправильное, например, люди подключаются к батарее или водопроводу, есть риск попасть на напряжение между фазой и заземлением. Отключайте питание полностью на рубильнике или счетчике на входе в дом или квартиру, и сделайте уже правильное заземление, если у вас его нет.
Подключение к низкочастотному блоку питания
На 12 вольт светодиод к низкочастотному блоку питания подключается через селективный резистор. Для регулировки светового потока используются модуляторы. Некоторые специалисты рекомендуют перед подключением светодиода проверять номинальное сопротивление в цепи. Указанный параметр не должен превышать 3.3 Ом. Также оценивается проводимость модулятора.
Если рассматривать устройство открытого типа, то указанный параметр должен составлять около 20 мк. Также на рынке представлены недорогие коммутируемые модуляторы. У них очень высокая пропускная способность. Однако у модуляторов такого типа есть несколько недостатков. В первую очередь у них очень высокое энергопотребление
Также важно учитывать, что показатель цветовой температуры устройства при их использовании достигает 700 мк. Для светодиодов на 12 В это довольно много
Расчет подключения светодиодов в схемах на 12 и 220 воль т
Отдельный светодиод невозможно напрямую подключить к источнику питания на 12 В поскольку он сразу же сгорит. Необходимо использование ограничительного резистора, параметры которого рассчитываются по формуле: R= (Uпит-Uпад)/0,75I, в которой R является сопротивлением резистора, Uпит и Uпад – питающее и падающее напряжения, I – ток, проходящий по цепи, 0,75 – коэффициент надежности светодиода, являющийся постоянной величиной.
В качестве примера можно взять схему, используемую при подключение светодиодов на 12 воль т в авто к аккумулятору. Исходные данные будут выглядеть следующим образом:
- Uпит = 12В – напряжение в автомобильном аккумуляторе;
- Uпад = 2,2В – питающее напряжение светодиода;
- I = 10 мА или 0,01А – ток отдельного светодиода.
В соответствии с формулой, приведенной выше, значение сопротивления будет следующим: R = (12 – 2,2)/0,75 х 0,01 = 1306 Ом или 1,306 кОм. Таким образом, ближе всего будет стандартная величина резистора в 1,3 кОм. Кроме того, потребуется расчет минимальной мощности резистора. Данные расчеты используются и при решении вопроса, как подключить мощный светодиод к 12 воль там. Предварительно определяется величина фактического тока, которая может не совпадать со значением, указанным выше. Для этого используется еще одна формула: I = U / (Rрез.+ Rсвет), в которой Rсвет является сопротивлением светодиода и определяется как Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в цепи составит: I = 12 / (1300 + 220) = 0,007 А.
В результате, фактическое падение напряжения светодиода будет равно: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54 В. Окончательно значение мощности будет выглядеть так: P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт). Для практического подключения значение мощности рекомендуется немного увеличить, например, до 0,125 Вт. Благодаря этим расчетам, удается легко подключить светодиод к аккумулятору 12 воль т. Таким образом, для правильного подключения одного светодиода к автомобильному аккумулятору на 12В, в цепи дополнительно понадобится резистор на 1,3 кОм, мощность которого составляет 0,125Вт, соединяющийся с любым контактом светодиода.

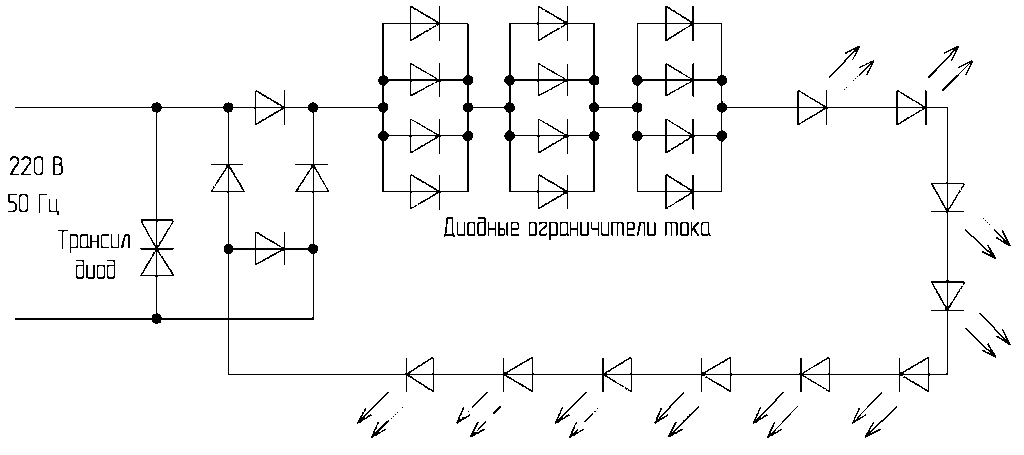

Расчет подключения светодиода к сети 220В осуществляется по такой же схеме, что и для 12В. В качестве примера берется такой же светодиод с током 10 мА и напряжением 2,2В. Поскольку в сети используется переменный ток напряжением 220В, расчет резистора будет выглядеть следующим образом: R = (Uпит.-Uпад.) / (I х 0,75). Вставив в формулу все необходимые данные, получаем реальное значение сопротивления: R = (220 — 2.2) / (0,01 х 0,75) = 29040 Ом или 29,040 кОм. Ближайший стандартный номинал резистора – 30 кОм.
Далее выполняется расчет мощности. Вначале определяется значение фактического тока потребления: I = U / (Rрез.+ Rсвет). Сопротивление светодиода рассчитывается по формуле: Rсвет = Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в электрической цепи будет составлять: I = 220 / (30000 + 220) = 0,007А. В результате, реальное падение напряжение на светодиоде будет следующим: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54В.
Для определения мощности резистора используется формула: P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59Вт. Значение мощности следует увеличить до стандартного, составляющего 2Вт. Таким образом, чтобы подключить один светодиод к сети с напряжением 220В понадобится резистор на 30 кОм с мощностью 2Вт.
Однако в сети протекает переменный ток и горение лампочки будет происходить лишь в одной полуфазе. Светильник будет выдавать быстрый мигающий свет, с частотой 25 вспышек в секунду. Для человеческого глаза это совершенно незаметно и воспринимается как постоянное свечение. В такой ситуации возможны обратные пробои, которые могут привести к преждевременному выходу из строя источника света. Чтобы избежать этого, выполняется установка обратно направленного диода, обеспечивающего баланс во всей сети.
Конструкция светодиодных ламп
Светодиодные лампы предназначены для напряжения 12 В и соответственно конструкция устройства отличается от люминесцентных аналогов или в которых используется нить накаливания. Конструктивно она выполнена из следующих основных компонентов:
- Стеклянная колба. Может изготавливаться из прозрачного или матового стекла и иметь сферическую или плоскую форму. Купольная конструкция увеличивает угол рассеивания светового потока до 270°. Модели лампочек с плоской стеклянной поверхностью применяются в точечных светильниках для подсветки интерьера или разбивки площади на отдельные зоны. Угол освещения 30 – 60°.
- Светодиоды. Источники света последовательно соединяются в одну схему подключения, что повышает светоотдачу устройства.
- Радиатор. Представляет собой металлическую пластину из алюминиевого сплава. Она предназначена для отвода тепла, излучаемого светодиодами.
- Корпус. Изготавливается из высокопрочного пластика, который является диэлектриком и выполняет защитные функции от поражения электрическим током при монтаже или демонтаже источника света.
- Драйвер. Предназначен для стабилизации напряжения и преобразования тока из переменного в постоянный.
- Цоколь. Может изготавливаться под патроны разных видов: стандартной конструкции E27 и E14 или G4, G13, GU10 и так далее.
В зависимости от количества излучаемого света одним диодом и числа определяется яркость светодиодной лампы. Среднее значение освещенность рассчитывается из соотношения 1 Лм (Люмен – единица измерения яркости светового потока) на 100 Вт.
Какой ток светодиода
По принципу действия светодиоды очень похожи на обычные выпрямительные диоды. Только конструктивное исполнение другое. И первое существенное отличие – это полупроводниковый материал. В случае выпрямительных диодов это чаще кремний. Светодиоды же изготавливаются из разных полупроводников, в зависимости от цвета которым они светятся. Материал определяет прямое напряжение, то есть напряжение, которое прикладывается к светодиоду при прохождении прямого тока через него.
Прямое напряжение – напряжение, равное или превышающее то, при котором ток (прямой ток) начинает течь через диод, и он начинает светиться.
Прямое напряжение и прямой ток
Каждый диод имеет разное прямое напряжение, что важно при выборе ограничительного резистора. Прямое напряжение зависит от таких факторов, как:
Прямое напряжение зависит от таких факторов, как:
- температура окружающей среды,
- величина протекающего тока (чем она выше, тем большее напряжение прикладывается к диоду),
- используемого производителем полупроводникового материала.
Подробный алгоритм по включению светодиода к 12 В
Опираясь на вышеизложенную информацию, составим пошаговый алгоритм подключения светодиодов к источнику питания на 12 В. 1) Определить тип блока питания:
- если БП внешне напоминает сетевой адаптер, то узнать его тип можно по массе. Устройство импульсного типа будет весить 100-200 г, что в 2-3 раза меньше массы линейного аналога;
- из надписи на корпусе узнать вид напряжения на выходе (постоянное, переменное);
- из надписи узнать мощность и максимальный ток, который он способен выдать в нагрузку, то есть светодиодам;
- включить БП в сеть и измерить напряжение на выходе мультиметром, чтобы убедиться в его исправности.
2) По типу светодиода узнать его номинальный ток, напряжение и потребляемую мощность. 3) Сделать вывод о возможности подключения светодиода к имеющемуся БП. К примеру, есть импульсный адаптер с параметрами:
- напряжение на входе – AC: 230 V
50 Hz;
напряжение на выходе – DC: 12 V = 1 А;
мощность – 12 W.
К нему можно последовательно подключить 3 однотипных синих, зелёных или белых светодиода через резистор, рассчитав его номинал по приведенной выше формуле. Их номинальный ток не должен превышать 700 мА. Тогда мощность в нагрузке не превысит: P=PLED1+ PLED1+PLED1+PR=3,3*0,7+3,3*0,7+3,3*0,7+2*0,7=8,3 Вт.
Оставшийся запас мощности позволит адаптеру длительно и стабильно работать без перегрузок. 4) Соединять светодиоды следует с соблюдением полярности, а резистор можно разместить в любой части электрической цепи. 5) Все контакты готового устройства должны быть надежно запаяны и после успешного запуска заизолированы.
Светодиоды уже давно используются в различных сферах жизни и деятельности людей. Благодаря своим качествам и техническим характеристикам, они приобрели широкую популярность. На основе этих источников света создаются оригинальные светотехнические конструкции. Поэтому у многих потребителей до воль но часто возникает вопрос, как подключить светодиод к 12 воль там. Данная тема очень актуальна, поскольку такое подключение имеет принципиальные отличия от других типов ламп. Следует учитывать, что для работы светодиодов используется только постоянный ток. Большое значение имеет соблюдение полярности при подключении, в противном случае, светодиоды просто не будут работать.
shpala › Блог › Подключение светодиодов в автомобиле
Привет всем читателям моего БЖ! Многие у меня спрашивают про подключение светодиодов в ботовую сеть автомобиля, про подключение бегущих повротников и прочее… Решил написать этот пост, ибо надоело все это рассказывать в личке.
1) Чем питается светодиод? Током? Напряжением?
Многие ошибочно думают, что светодиоды питаются напряжением. Они ошибаются. Видя в описании светодиода, например, «20 мА, 3.4 В» люди думают, что светодиод работает от 3.4 Вольт.
Давайте разберемся. Светодиод питается током (из примера выше — 20 мА). Если он получит свой ток, то на нём потеряется
3.4 Вольта. Т.е.: подаем на светодиод 12 вольтр, ток 20 миллиампер, после светодиода напряжение будет уже 12-3.4=8.6 вольт. Проясняется картинка?))) Если подключим ещё один светодиод — 8.6-3.4=5.2 Вольт. Ага) Ещё один? Легко! 5.2-3.4=1.8 вольт. Ещё один? А вот хрен! А куда девать эти 1.8 вольт? Кто помнит школьный курс физики, то напряжение будет рассеиваться в виде тепла на резисторе (это я уже своими словами написал).
Чем же стабилизировать ток и напряжение для светодиода?
а) Линейные стабилизаторы напряжения.
К таковым относятся всякие 78L05, 78L12 и прочие (в том числе и отечественные аналоги — КРЕНки). Очевидный минус — чтобы получить 12 вольт нужно как минимум на 1.5 вольта больше подать. Подали меньше — меньше получили. А если из 14.5 вольт надо получить 5? Вроде и должны получить, но куда девать остальные вольты? Правильно — превращать в тепло. А если и за стабилизатором много чего подключено, то получится не плохой такой утюг.
б) Всеми любимая LM317
По сути — тоже самое. Но можно настраивать под свои хотели обвязкой в виде резисторов. А опять таки, куда излишкам напряжения деваться? Превращаться в тепло. Попробуйте подать на LM’ку без радиатора 12 вольт, а на выходе получить 3. Врядли вы продержите на ней палец более 5 секунд…

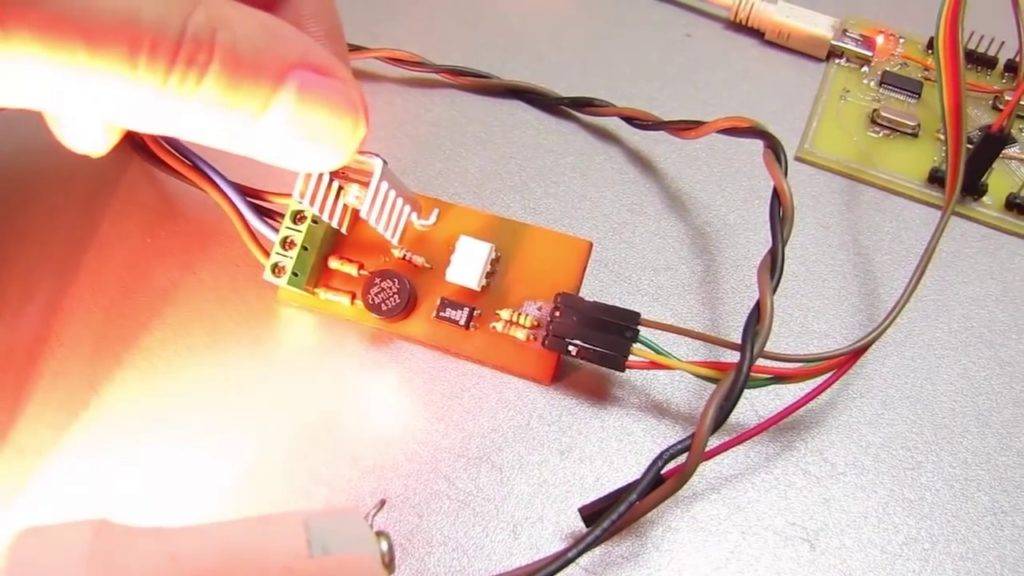

в) стабилизаторы тока. PT4115
В наше время много где встречается это драйвер (да, именно это микросхема называется драйвером). Какая у него суть: в зависимости от резисторов в его обвязке он стабилизирует ток. По даташиту посчитали, поставили — получили что хотим. Надо ток 300 мА — ставим резюк, катушку, все остальное, — получаем на выходе ток 300 мА. Подали 12 вольт — остальное, не нужное светодиоду, рассеялось в виде тепла. Круто? Не особо, но уже интереснее. В принципе, запитывал светодиод от 14 вольт, когда на нём падение напряжения 3 вольта, драйвер был холодный. Могёт, умеет, практикует.
г) Резистор обыкновенный.
Сейчас многие начнут писать «Я подключил ленту в авто напрямую, без всяких стабилизаторов! Гавно, а не пост!» Подключили — молодцы, работает — «пацаны вообще ребята»
3) Подключение бегущий поворотников.
Хотим подключить мощные светодиоды (до 1 Ампера) — юзаем вот эту схему. На каждый светодиод ставим свой драйвер тока.
Хотим менее мощные светодиоды? Тогда вот так
Источник
Инструкция по подключению светодиодов
Как подключить светодиод в свой автомобиль? Какое сопротивление для светодиода нужно подобрать? Нужно ли использовать резисторы?
Ниже расскажем, как должен подключаться диодный модуль:
Процедура подключения светодиодов к 12 вольтной сети начинается с расчета питания. Основным недостатком кластеров является то, что их яркость будет зависеть от изменения количества оборотов двигателя. Если обороты падают, мощность тоже будет снижаться
Учитывайте тот факт, что наиболее оптимальным показателем для хорошего свечения кластеров является параметр 12.5 вольт напряжения — если оно будет ниже, то свечение будет слабым.
Конструкция кластера включает в себя диодный элементы и резистор, который, кстати, является важной составляющей любого кластера. Резисторное устройство, использующееся для погашения лишнего напряжения, ставится из расчета одна штука на три диодных элемента
Так что если вы купили целую ленту для установки в оптику, то скорее всего, вам нужно будет ее обрезать. Причем обрезание должно осуществляться только на определенных отрезках.
Процедура подключения производится последовательным образом. То есть вам нужно будет сначала сделать кластер, подключив по очередь несколько диодов друг к другу, а конца кластера соединяются с бортовой сетью. В качестве примера рассмотрим белые диодные компоненты с мощностью 3.5 вольт. Для обычной бортовой сети на 12 В вам потребуется три диодной лампочки, которые в общей сложности будут потреблять 10.5 вольт. Последовательное подключение означает, что положительный вывод одного компонента следует подключить к отрицательному выводу другого.
Напрямую подключать кластер пока не нужно, последовательным образом соединяется сопротивление, то есть резистор. Нужно учитывать, что сопротивление должно составлять около 100-150 Ом, а параметр мощности резистора должен быть 0.5 Вт (автор видео — канал Авторемонт и тюнинг).
Параллельный способ подключения
Чтобы подключить светодиод к 12 вольтам параллельным способом, выполните следующие действия (рассмотрен пример с диодным элементом на 3.5 вольта и током 20 мА):
- Измерьте напряжение на том участке, где будет подключен источник освещения, чтобы удостовериться в том, что соединение будет эффективным. Например, это 13 вольт.
- После этого от 13 вольт отнимается 3.5 вольта диода, получается 9.5 вольт. Все замеры делаются по формуле Ома — в нашем случае 20 мА делится на 100, получается 0.02 А.
- По этой же формуле производится вычисление сопротивления, для этого 9.5 вольт нужно поделить на 0.02. В результате узнаем, что нам нужен резистор на 475 Ом.
- На следующем этапе производится вычисление мощности — это нужно знать для того, чтобы предотвратить перегрев резисторного элемента. По нашим параметрам 9.5 умножается на 0.02 — получаем 0.19 Вт. Для предотвращения возможных сбоев мощность можно взять с запасом.
- Далее, при помощи мультиметра осуществляется замер тока на участке между диодным источником освещения и резисторным элементом. После этого на тестере ставится значение 10 ампер, а положительный вывод прибора надо подключить к плюсу аккумулятора, отрицательный вывод — к плюсу лампы.
- В конечном итоге на дисплее мультиметра должен появиться показатель в районе 20 мА. В зависимости от источника освещения, а также используемого сопротивления, параметры могут отличаться.
Распространенные ошибки
Часто мастера допускают ошибки при монтаже LED. Самые актуальные из них:
- Подключение лампочек напрямую без резистора. В этом случае диоды просто перегорают.
- Выполнение параллельного подключения при помощи одного резистора. Такая ошибка грозит постепенным выходом из строя всех лампочек. Ведь рабочий ток у каждой свой.
- Неправильно подобранный резистор. В этом случае через лампочки проходит слишком большой ток, что опять же приводит к их сгоранию. Если же сопротивление будет большим, элементы будут светиться недостаточно ярко.
- Выполнение последовательного подключения с разными токами потребления. Здесь возможны два варианта — лампы будут светиться с разной интенсивностью яркости, или перегорят те, которые рассчитаны на меньший ток.
- Подсоединение лед ламп к сети с переменным током 220 без использования диода либо иных защитных компонентов. На лампочку поступает напряжение 315 В, что моментально приводит к её сгоранию.
Если учитывать эти ошибки и выполнять подсоединение светодиодов правильно, декоративная подсветка, которую мастер решил встроить дома, будет работать долго и исправно.
Проблемы при подключении
Принципиальная схема подключения светодиодов.
Принципиальная схема подключения светодиодов:
- Не использовать токоограничивающий резистор. Поскольку через светодиод будет проходить слишком большой ток, он вскоре выйдет из строя.
- Последовательное включение без резистора. Даже если вам кажется, что запитать четыре 3-вольтовых резистора к 12-вольтовой сети – это хорошая идея, вы заблуждаетесь. Из-за слабого контроля силы тока элементы быстро разрушаются.
- Использование одного резистора при параллельном подключении диодов. Из-за отличий в характеристиках диоды будут светить с разной интенсивностью. Увеличивается скорость разрушения.
Маркировка резисторов
Маркировка выводных резисторов
На корпус резистора наносится специальная маркировка, которая содержит информацию об основных параметрах резистора (как минимум номинальное сопротивление и допуск). Маркировка может выполняться текстом (текстовый код) или цветом (цветовой код) согласно ГОСТ 28883-90 «Коды для маркировки резисторов и конденсаторов» (в литературе также можно встретить упоминание об отмененном ГОСТ 28364-89).
Резисторы с одинаковым номинальным сопротивлением 470 Ом, но с различными типам маркировки: текстовой снизу и цветовой сверху
Согласно ГОСТ 28883-90 текстовый код должен состоять из трех, четырех или пяти знаков, причем один из знаков должен быть буквой, остальные — цифры. Буква обозначает множитель, на который нужно умножить указанные цифры. Запятая десятичного знака заменяется буквой. Ниже приведены значения букв:
| Буква | Множитель |
| R | 1 Ом |
| K | 103 Ом (1 кОм) |
| M | 106 Ом (1 МОм) |
| G | 109 Ом (1ГОм) |
| T | 1012 Ом (1ТОм) |
Например: R47 – 0,47 Ом; 59R – 59 Ом; 5K9 – 5,9 кОм.
Цветовой код применяется для обозначения номинального сопротивления, допускаемого отклонения и температурного коэффициента (при необходимости). На корпус резистора наносят полоски. Каждая полоска может соответствовать значимой цифре, множителю, допускаемому отклонению или температурному коэффициенту. Первая полоса наносится у края резистора. Остальные полосы размещают так, чтобы первую полосу можно было безошибочно определить. Количество полос может быть от 3 до 6. Значения полосок показаны в таблице.
| 1 полоска | 2 полоска | 3 полоска | 4 полоска | 5 полоска | 6 полоска |
| Знач. цифра | Знач. цифра | Множитель | |||
| Знач. цифра | Знач. цифра | Множитель | Точность | ||
| Знач. цифра | Знач. цифра | Знач. цифра | Множитель | Точность | |
| Знач. цифра | Знач. цифра | Знач. цифра | Множитель | Точность | Температур. коэффициент |
| Цвет | Значимая цифра | Множитель | Допуск, % | Температурный коэффициент сопротивления, 10-6 °C |
| Серебрянный | — | 10-2 | ± 10 | — |
| Золотой | — | 10-1 | ± 5 | — |
| Черный | 1 | — | ± 250 | |
| Коричневый | 1 | 10 | ± 1 | ± 100 |
| Красный | 2 | 102 | ±2 | ± 50 |
| Оранжевый | 3 | 103 | — | ± 15 |
| Желтый | 4 | 104 | — | ± 25 |
| Зеленый | 5 | 105 | ± 0,5 | ± 20 |
| Голубой | 6 | 106 | ± 0,25 | ±10 |
| Фиолетовый | 7 | 107 | ± 0,1 | ± 5 |
| Серый | 8 | 108 | — | ± 1 |
| Белый | 9 | 109 | — | — |
| Без окраски | — | — | ± 20 | — |
Определить сопротивление резистора по цветовой маркировке онлайн можно с помощью калькулятора цветовой маркировки.
Как видно из таблицы резистор с тремя полосками имеет допуск ± 20 %.
Полоска температурного коэффициента согласно ГОСТ 28883-90 наносится одним из следующих методов:
- более широкая шестая полоска;
- прерывистая шестая полоска;
- спиральная линия.
Маркировка чип резисторов (SMD резисторов)
Для маркировки чип резисторов применяется текстовая маркировка. Резисторы размера 0402 не имеют маркировки из-за малых размеров.
Существует два типа марикровки чип резисторов:
- трех и четырёх числовая маркировка – первые два или три числа обозначают значение, последнее — множитель;
- маркировка EIA-96 – две цифры и буква, применяется для маркировки резисторов из ряда E96. Две цифры являются кодом трех цифр, буква – множитель.
Таблица кодов EIA-96
| Код | Знач. | Код | Знач. | Код | Знач. | Код | Знач. | Код | Знач. | Код | Знач. |
| 01 | 100 | 17 | 147 | 33 | 215 | 49 | 316 | 65 | 464 | 81 | 681 |
| 02 | 102 | 18 | 150 | 34 | 221 | 50 | 324 | 66 | 475 | 82 | 698 |
| 03 | 105 | 19 | 154 | 35 | 226 | 51 | 332 | 67 | 487 | 83 | 715 |
| 04 | 107 | 20 | 158 | 36 | 232 | 52 | 340 | 68 | 499 | 84 | 732 |
| 05 | 110 | 21 | 162 | 37 | 237 | 53 | 348 | 69 | 511 | 85 | 750 |
| 06 | 113 | 22 | 165 | 38 | 243 | 54 | 357 | 70 | 523 | 86 | 768 |
| 07 | 115 | 23 | 169 | 39 | 249 | 55 | 365 | 71 | 536 | 87 | 787 |
| 08 | 118 | 24 | 174 | 40 | 255 | 56 | 374 | 72 | 549 | 88 | 806 |
| 09 | 121 | 25 | 178 | 41 | 261 | 57 | 383 | 73 | 562 | 89 | 825 |
| 10 | 124 | 26 | 182 | 42 | 267 | 58 | 392 | 74 | 576 | 90 | 845 |
| 11 | 127 | 27 | 187 | 43 | 274 | 59 | 402 | 75 | 590 | 91 | 866 |
| 12 | 130 | 28 | 191 | 44 | 280 | 60 | 412 | 76 | 604 | 92 | 887 |
| 13 | 133 | 29 | 196 | 45 | 287 | 61 | 422 | 77 | 619 | 93 | 909 |
| 14 | 137 | 30 | 200 | 46 | 294 | 62 | 432 | 78 | 634 | 94 | 931 |
| 15 | 140 | 31 | 205 | 47 | 301 | 63 | 442 | 79 | 649 | 95 | 953 |
| 16 | 143 | 32 | 210 | 48 | 309 | 64 | 453 | 80 | 665 | 96 | 976 |
Таблица множителей EIA-96
| Код | Z | Y or R | X or S | A | B or H | C | D | E | F |
| Множитель | 0.001 | 0.01 | 0.1 | 1 | 10 | 100 | 1000 | 10000 | 100000 |
Определить сопротивление чип (SMD) резистора можно с помощью калькулятора маркировки SMD резисторов.
Если на smd резистотре нанесен 0 – это перемычка.
Расчет гасящего резистора для светодиода
Первым делом разберемся как выполнить расчет сопротивления гасящего резистора, от чего оно зависит и какой мощности должен быть резистор для питания светодиода от источника питания. Ток (I) через резистор и светодиод протекает один и от же. Напряжение на резисторе равно разнице напряжений питания и напряжения на светодиоде (VS-VL). Здесь нам нужно рассчитать сопротивление резистора (R), при котором через цепь будет протекать напряжение I, а на светодиоде будет напряжение VL.
Допустим что мы будем питать светодиод от батареи напряжением 5В, как правило такое питающее напряжение используется при питании микроконтроллерных схем и другой цифровой техники. Вычислим значение напряжения на гасящем резисторе, для этого нам нужно знать падение напряжения на светодиоде, это можно выяснить по справочнику для конкретного светодиода.
Примерные значения падения напряжения для светодиодов (АЛ307 и другие маломощные в подобном корпусе):
- красный – 1,8…2В;
- зеленый и желтый – 2…2,4В;
- белые и синие – 3…3,5В.
Допустим что мы будем использовать синий светодиод, падение напряжения на нем – 3В. Производим расчет напряжения на гасящем резисторе – Uгрез = Uпит – Uсвет = 5В – 3В = 2В. Для расчета сопротивления гасящего резистора нам нужно знать ток через светодиод. Номинальный ток конкретного типа светодиода можно узнать по справочнику. У большинства маломощных светодиодов (наподобии АЛ307) номинальный ток находится в пределах 10-25мА.
Допустим что для нашего светодиода номинальный ток для его достаточно яркого свечения составляет 20мА (0,02А). Получается что на резисторе будет гаситься напряжение 2В и проходить ток 20мА. Выполним расчет по формуле закона Ома:
R = U / I = 2В / 0,02А = 100 Ом.
В большинстве случаев подойдет маломощный резистор с мощностью 0,125-0,25Вт (МЛТ-0,125 и МЛТ-0,25). Если же ток и напряжение падения на резисторе будет очень отличаться то не помешает произвести расчет мощности резистора:
P = U * I = 2В * 0,02А = 0,04 Вт.
Таким образом, 0,04 Вт явно меньше номинальной мощности даже для самого маломощного резистора МЛТ-0,125 (0,125 Вт). Произведем расчет для красного светодиода (напряжение 2В, ток 15мА).
- Uгрез = Uпит – Uсвет = 5В – 2В = 3В.
- R = U / I = 3В / 0,015А = 200 Ом.
- P = U * I = 3В * 0,015А = 0,045 Вт.
При подключении светодиодов не нужно забывать что они имеют полярность. Для определения полярности светодиода можно использовать мультиметр в режиме прозвонки или же омметр. Использование гасящих резисторов оправдано для питания маломощных светодиодов, при питании мощных светодиодов нужно использовать специальные LED-драйверы и стабилизаторы.
Расчет гасящего резистора для светодиода.
