Особенности монтажа электрического пола
Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.
Технология работы с кабелем
Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.
Принцип выполнения работ:
Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик.
Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см.
Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя
Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру. Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений
Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.
Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.
Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.
Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)
Укладка нагревательных матов
Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.
Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.
Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства
Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.
Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие
Установка и настройка
С точки зрения экономии энергетических ресурсов, монтаж водяного пола является самым эффективным. Управление всеми трубами замкнутых систем осуществляет так называемая система гребенок (коллектор) теплого пола. Она представляет собой распределительный узел, в котором сходятся все трубы замкнутых греющих систем.
Гребенка выполняет сразу несколько функций:
- Уменьшает температуру подаваемой воды. Температура теплого пола не должна превышать 45 градусов.
- Обеспечивает необходимую теплоту в помещении, в каждом контуре управляет расходом. С этой целью в коллекторе предусмотрены расходомеры, именно они отвечают за расход воды.
Установка шкафа с коллектором происходит относительно высоты чистового запланированного теплого пола. Коллектор без шкафа рекомендуется располагать на высоту не ниже 1 м от уровня пола.
Также зачастую в систему требуется включение трехходового клапана для регулирования потоков воды. Именно его наличие в системе дает возможность подавать воду стабильной температуры в разводку теплого пола. На клапане находится термостатическая букса, позволяющая регулировать нагрев на выходе. Смешивание воды происходит между горячей водой, поступающей от котла с поступившей обратно из системы жидкостью, что дает максимальную экономию.
Таким образом, циркуляция в системе выглядит следующим образом:
- Горячая вода из котла поступает в коллектор.
- Далее она попадает в трехходовой клапан, если температура воды выше, чем желаемая, то открывается клапан для поступления остывшей воды.
- Внутри происходит смешение, пока температура не достигнет нужного уровня.
- Клапан закрывается.
Что касается электрических теплых полов, в этом случае придется озадачиться выбором терморегулятора и правильно его настроить, они бывают:
- с ручным или электронным управлением;
- с возможностью программирования и без неё.

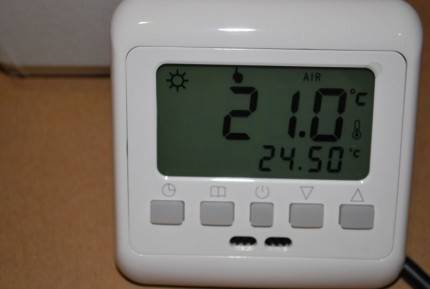

Электронные терморегуляторы – управляются нажатием кнопок, на LCD-экране высвечивается желаемая температура и текущая.
Электронные программируемые терморегуляторы имеют тот же вид, что и простые электронные, но дополнены функцией включения и выключения пола в определенное время и даже в зависимости от дня недели (будний/выходной). Использование таких приборов не только удобно, но и помогает сэкономить немалое количество электроэнергии, если правильно запрограммировать их.
Подключение электронного терморегулятора производится по схеме, указанной производителем на корпусе. Около клемм, предназначенных для того или иного провода, есть указания: две клеммы для датчика температуры пола, три для силового кабеля (фаза, ноль и заземление) и две для кабеля нагрева самого теплого пола (для двухжильного используется 2 провода, для одножильного, соответственно, один).
При работе с установкой терморегулятора не нужно забывать о соблюдении элементарных правил безопасности:
- Следует обесточить помещение.
- Температурный режим эксплуатации терморегулятора – от -5 до +40 градусов.
- Очистка должна проводиться без применения едких химических средств.
- Проверять работоспособность терморегулятора стоит только после полного завершения работ, не следует производить запуск, если прибор разобран.
Как выполняется регулировка температуры теплых водяных полов
Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.
Нужен ли терморегулятор на водяной теплый пол
Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:
- Своевременно включать и выключать систему.
Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.
Принцип работы регулятора температуры
Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.
- Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.

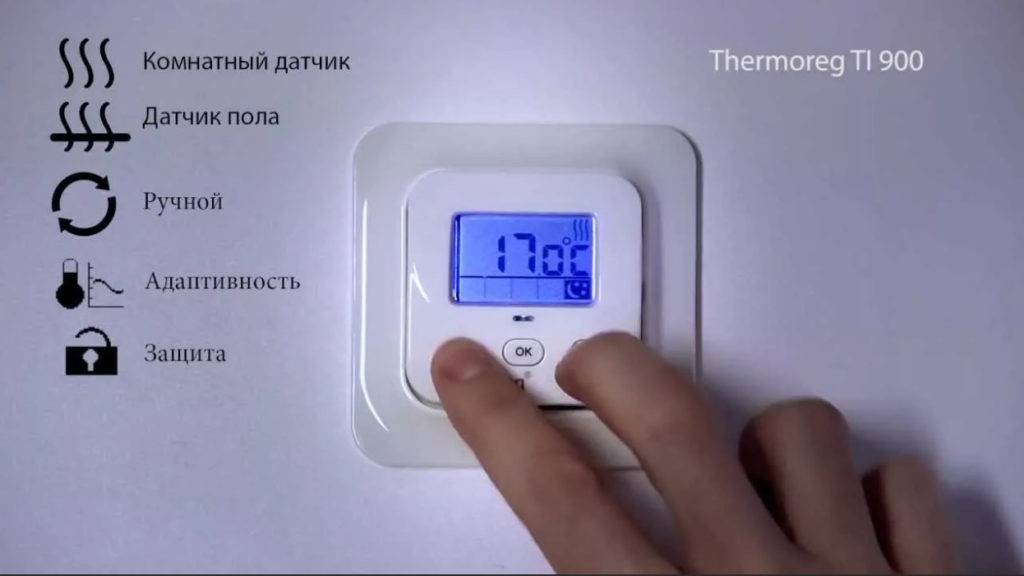

Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.
Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.
Какой терморегулятор лучше для водяных тёплых полов
Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:
Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
Как подключить водяные полы к терморегулятору
Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:
Устанавливается короб для терморегулятора.
Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.
Как правильно регулировать водяной теплый пол
Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.
Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.
Расчет мощности и температуры тёплого водяного пола
Калькулятора выбора мощности отопительного котла
Калькулятор расчета количества секций радиаторов
Калькулятор расчета метража трубы теплого водяного пола
Расчет теплопотерь и производительности котла
Расчет стоимости отопления в зависимости от типа топлива
Калькулятор расчет объема расширительного бака
Калькулятор расчета отопления ПЛЭН и электрокотлом
Расходы на отопление котлом и тепловым насосом
Регулировка температуры водяного теплого пола раздельно по комнатам
В случае, когда вы только планируете сделать отопление в доме с водяным теплым полом, можно организовать раздельное управление температурой по комнатам.

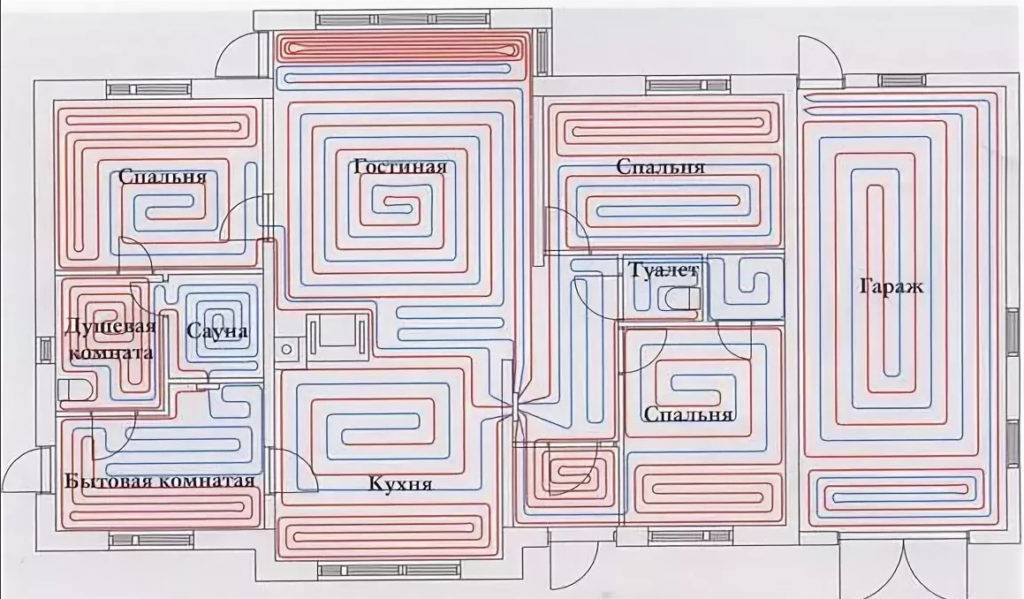

Для этого следует спроектировать укладку контуров теплого пола зонировано. Т.е. труба контура водяного пола должна быть проложена только в одной комнате. Если площадь комнаты больше, чем 12 кв. м. следует уложить два или три контура трубы.
При этом смесительный узел будет общим, температура теплоносителя будет также регулироваться на весь коллектор одновременно. Т.е. во всей системе теплого пола температура будет задана узлом подмеса и не будет отличаться.
Как же сделать управление теплым полом водяным с несколькими контурами? Для этого нам необходимо будет приобрести сервоприводы «нормально открытые» (желательно, но не обязательно). По одному на каждый контур, которым мы собираемся управлять.
Установить в каждой комнате термодатчик (терморегулятор). В продаже имеются как проводные, так и беспроводные варианты. Функционал может быть также различным. От простого механического вкл./выкл. До сложного управление температурой по времени дня и ночи. Стоимость будет различаться.
Проводная регулировка температуры по комнатам
Если термодатчики проводные, то необходимо будет проложить трехжильные провода от них к коллектору. В этом случае управление будет идти непосредственно на сервопривод и никакой контроллер дополнительно не требуется.
Беспроводная регулировка температуры ТП
Если термодатчики беспроводные, то никаких коммуникаций больше не потребуется. Такое решение будет актуально если ремонт уже закончен, и вы хотите сделать управление температурой водяного теплого пола в конце ремонта.
В таком случае автоматика будет располагаться в непосредственной близости от блока регулировки температуры и приводить в действие сервоприводы. А с датчиков будет только передаваться сигнал о включении и/или выключении на контроллер автоматики. А контроллер в свою очередь будет подавать или снимать напряжение с привода.
Принципы монтажа систем водяного типа
Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.
Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

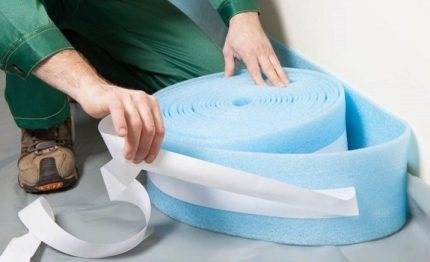

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.
Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.
Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным
Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.
Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением
При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.
Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:
- Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
- Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
- Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
- На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
- Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
- Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
- Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
- При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
- Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
- Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
- Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
- Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.
По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.
Сравнение терморегуляторов: цены и производители
Купить терморегулятор не сложно, главное – разобраться, что именно требуется и насколько легко им пользоваться.
Если нужно приобрести самый простой механический прибор, дешевый и надежный, стоит присмотреться к продукции немецкой фирмы EBERLE.
Программируемые электронные термостаты от немецкой же фирмы LEGRAND относятся к числу «популярных из дорогих».
Отдельно стоит незнающий аналогов прибор двух-зонального спектра действия ТР 730 от «Национального комфорта», сравнительно недорогой и очень современный.
Отечественная разработка программируемого электронного термостата G2R S803PE от ООО «Джитуар» не уступает европейским аналогам, но гораздо дешевле по строимости.
Сравнительный обзор терморегуляторов заслуживает отдельного рассмотрения, выбор их действительно широк. Одно перечисление фирм-производителей по рейтингу продаж займет много времени:
- Teplotex, OJETR, DEVI,
- Теплолюкс, Thermoreg, Warmehaus,
- TermoDAR, Aura, Priotherm
У всех этих приборов рейтинг выше 70%.
Ниже приводится таблица со случайно выбранными моделями терморегуляторов для теплого пола для сравнения цен на них:
| Производитель | Модель | Вид | Дисплей | Монтаж | Датчик | Цена |
| Legrand | Valena | Электронный | + | Встраив. | Для пола | 5500 р. |
| ООО «Джитуар» | G2RS803PE | Электронный,программируемый | + | Встраив. | Для пола | 1900 р. |
| Eberle | RTR-E 6121 | Механический | – | Встраив. | Для пола | От 750 р. |
| Eratherm | GV-245 | аналоговый | – | Встраив. | Для пола | 1880 р. |
| Теплолюкс | Roomstat ТР 520 | Электронный,программируемый | + | Встраив. | Для пола | 3680 р. |
| Devireg | Д-535 ELKO | Электронный | + | встраиваемый | Для пола и воздуха | 3500 р. |
| Национальный комфорт | ТР 730 | Цифровой,двухзонный | + | Встраив. | Для пола | 3070 р. |
Зачем нужно регулировать температуру пола
Первая причина, почему теплые полы снабжаются автоматическими регуляторами температуры (еще их называют термостатами) – комфортные условия для эксплуатации. Для жилых помещений достаточно прогреть напольное покрытие до 26 °С, для детских учреждений достаточно и 24 °С. С повышением температуры может возникнуть ощущение дискомфорта, а нагреть полы до 30 градусов и выше современные греющие кабели или маты вполне способны.
Но на самом деле главное не это. При разогреве до максимально возможной температуры источники тепла, будь то кабели, маты или пленочное покрытие, могут быть повреждены. Либо их срок службы заметно сократится.
Дополнительная задача, решаемая терморегуляторами – экономия электроэнергии. Для этого применяются более сложные по конструкции датчики. С их помощью максимально исключаются временные интервалы работы теплого пола, в течение которых его работа никому не нужна и электроэнергия расходуется напрасно.
Поводов снизить рабочую температуру и даже полностью отключить теплый пол от сети достаточно. Это и отсутствие людей в помещении или в доме, повышение общей температуры в помещении, ночные часы. Чем сложнее устроен терморегулятор, тем больше предусматривается ситуаций, в которых можно сэкономить. Но, соответственно, такое устройство и стоит дороже.
Схема подключения теплого пола к терморегулятору
Практически у всех регуляторов одинаковая схема подключения. В комплект магазинных приборов входит инструкция.
Терморегулятор представляет собой квадратную коробку с распиновкой выводов. На задней стенке есть схема — как подключить провода. Даже любитель может разобраться в инструкции, так как все клеммы пронумерованы:
- № 1 — 2 — для питающего кабеля;
- 3 — 4 — для нагревательных элементов;
- 6 — 7 — для термодатчика тёплого пола.
Есть маркировка из букв:
- L — фаза, для белого, чёрного, коричневого проводника;
- N — ноль, для синего кабеля.
Бывают модели, где для подключения заземления и экранированной оплётки есть отдельная клемма (земля — жёлто-зелёный провод). Современные приборы, имеющие дистанционное управление обладают дополнительной клеммой, чтобы подключать данные каналы.
Схема подключения терморегулятора
Проверка и настройка
После этого остается лишь проверить правильность положения прибора с помощью уровня, чтобы он стоял ровно. Если все операции выполнены правильно, можно навесить и закрепить винтами переднюю панель с блоком управления.
После того, как терморегулятор закрыт крышкой, следует включить автомат и подать на устройство питания. Затем проверяют индикатор питания на панели управления. Если терморегулятор снабжен жидкокристаллическим экраном, на нем появятся соответствующие значения.
В простых моделях наличие электропитания может обозначаться обычным диодным индикатором.
При настройке терморегулятора для теплого пола следует учитывать не только прогрев воздуха, но и тип напольного покрытия, под которым размещена система
Еще один способ проверить исправность программируемого терморегулятора и правильность его подключения, состоит в том, чтобы установить на приборе минимальную возможную температуру нагрева, после чего включить его. Затем следует задать максимальную возможную температуру и проконтролировать замыкание обогревательной цепи, о чем сообщит характерный щелчок.
После этого устройство необходимо отрегулировать, установив подходящие температурные данные. Если к этому моменту работы по укладке теплого пола полностью окончены, а бетонная стяжка уже высохла (в случае, когда ее монтаж предусмотрен технологией), можно протестировать работу теплого пола и убедиться, что терморегулятор работает правильно.
Проверку программируемых моделей рекомендуется выполнять следующим образом:
- выставить время включения и отключения устройства;
- задать подходящие температурные данные;
- запустить теплый пол и наблюдать за его работой в течение суток.
Современные терморегуляторы, снабженные большим количеством электронных составляющих, необходимо устанавливать очень аккуратно и внимательно. Такие приборы очень чувствительны к перепадам напряжения, а при неправильном присоединении проводов устройство может просто сгореть. Поэтому при любых сомнениях начинающему электрику стоит проконсультироваться с более опытным специалистом.
