Подключение УЗО в двухпроводной сети
Например, в ванной комнате может использоваться бойлер, запитанный от одного автомата на 16 ампер. Установка нагревателя видимо производилась не очень аккуратно. Он запитан при помощи отдельно кинутого кабеля, который проходил в ванной комнате открыто, то есть без специальной защиты в виде короба или гофры. Во время принятия душа кабель покрывается влагой. Это, конечно, довольно опасно. Поэтому лучше установить специальное УЗО в двухпроводную сеть.
В щитке находилось два автомата. От первого запитан бойлер, а от второго – остальная квартира. После небольших раздумий было принято решение установить для каждой линии свое защитное устройство. Это затратно, но очень эффективно.
От щитка был протянут отдельный кабель. Затем удалось подключить освещение в прихожей. Но в остальных комнатах не получилось при помощи этого кабеля подключить
Для того, чтобы устройство было подключено надежно, было выбрано УЗО марки IEK с номинальным током 16 А. Выше в статье уже было упоминание касательно оснвоных ошибок при подключении, которые лучше не допускать. То есть нельзя объединять нули после УЗО. В щитке подключение было сделано так, что фаза пошла через автомат, а ноль пришлось взять из корпуса щитка. Перед подключением нужно отсоединить питающий кабель от выключателя, от щитка, а точней от его металлической части. После установки начинается подключение. Нужно сразу подключить ноль и фазу кабеля на выходные клеммы устройства. То есть к бойлеру нужно подключить один кабель, а к квартире — другой.
Клеммы автоматического выключателя заводятся на выход устройства. А на вход нуля присоединяется ноль непосредственно от корпуса щитка. Это позволяет исключить повторное объединение нулевых жил проводов, вышедших с УЗО. Таким образом, с корпусом щитка нет связи.
После выполнения работ по подключению уже можно проверить устройство в работе. Оно не должно срабатывать ни в каких ложных ситуациях в случае неправильного подключения. Нужно для этого включить автомат перед УЗО. Также надо создать нагрузку. Для этого можно, например, подключить к сети какой-то электрический прибор. Если не происходит отключений, то все прошло успешно и правильно.
Нужно помнить и о том, что после подключения УЗО надо исследовать наличие предмета утечки. При помощи специальной кнопки «ТЕСТ» можно проверить прибор на срабатывание.
Правила подключения
При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.
Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:
- подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
- дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
- фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
- электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.
Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.
Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.
Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.

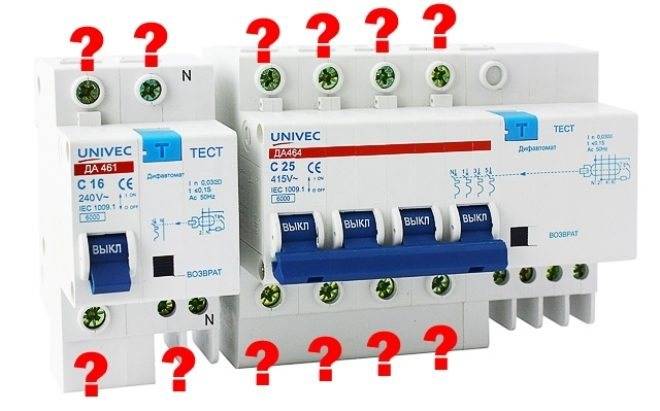

Подключение дифавтомата в однофазной сети — схема и пордок подключения
Дифференциальный автоматический выключатель – это электромеханический прибор, обеспечивающий защиту электросети от повреждений в результате короткого замыкания или высоких нагрузок. Помимо этого, он обеспечивает безопасность людей, не допуская поражения электричеством при касании линии, в которой имеется утечка тока. Таким образом, он объединяет в себе функции двух аппаратов: защитного автомата и УЗО. Подключение дифавтомата – задача не из легких, и чтобы правильно выполнить ее, нужно соблюдать меры безопасности, а также выполнять правила монтажа. О том, как подключить дифавтомат, и пойдет речь в этой статье.
Можно ли выполнить подключение УЗО без заземления?
Использование такого защитного устройства имеет смысл практически всегда, даже тогда, когда схема подключения является простой двухпроводной с нулем и фазой. Чтобы более наглядно понять особенности функционирования такого устройства, выяснить все детали и самые интересные специфические моменты, нужно разобраться в этом вопросе максимально подробно. На основе этого можно делать самые адекватные выводы.
По большому счету можно рассматривать УЗО в качестве своеобразного «калькулятора». Его схема подключения, если не используется заземление, является весьма простой. Через изделие проходят фазовый, а также нулевой провод. Та нагрузка, которая поступает на них, отслеживается максимально тщательно, после чего производится сравнение.
Если вдруг проводка повреждается либо же в электрической сети потребителя начинает появляться утечка, то ток начинает уходить через поврежденную изоляцию. Величина данного тока, как правило, является очень маленькой. Это могут быть, например, десятки и сотни миллиампер. Однако, несмотря на несущественные параметры, ее может быть достаточно для нанесения существенного ущерба человеческому здоровью.
Устройство защитного отключения используется для выравнивания тока, который проходит через фазовый, а также нулевой провода. Если вдруг происходит отклонения величин тока, то в автоматическом порядке происходит размыкание контактов, из-за чего прерывается подача электричества к участку сети, который был поврежден. Теперь можно перейти от теории непосредственно к практике, то есть к понятной для всех бытовой ситуации.
Например, в доме в ванной комнате стоит стиральная машина. Электрическая проводка является двухпроводного типа, то есть с фазой и нулем, а заземления нет. Пока что не установлено и УЗО. Может в стиральной машинке повредиться фазный провод и изоляция. После этого провод может начать касаться металлического корпуса прибора, из-за чего он окажется под определенным напряжением.
Если человек дотронется до корпуса, он станет проводником. Поэтому через него начнет протекать электрический ток. Этот процесс будет продолжаться до тех пор, пока человек не отпустит металлический корпус. Но до этого времени его наверняка потрясет и поколотит из-за воздействия со стороны тока. Наверняка человек будет надеяться и на защиту, которая сможет отключить поврежденный участок, но если нет УЗО, то и защиты нет. Поэтому стоит надеяться исключительно на собственную силу воли. В обратном случае человек просто может потерять сознание и упасть.
Если будет установлено УЗО, то в случае касания металлического корпуса, оказавшегося под напряжением, устройство мгновенно ощутит утечку тока и включится. Поэтому поврежденный участок практически сразу отключится.
Это получается из-за того, что в случае возникновения первых признаков «перекоса» тока на проводах, как фазном, так и нулевом, начинает работать автоматика. Она сразу оставляет стиральную машинку просто обесточенной. Вряд ли человек успеет даже ощутить легкую щекотку по телу. В таком случае человек наверняка больше озадачится характерному щелчку реле, находящегося в прихожей.
При это время, на протяжении которого человек будет ощущать ток, является настолько ничтожным, что у него вряд ли будет возможность и вовсе почувствовать воздействие электрического тока. В настоящее время без проблем можно найти в сети специальное видео, на котором представлено испытание современного УЗО. Там человек берется намерено за оголенный провод, подключенный непосредственно к устройству защитного отключения. После касания к проводу, происходит практически мгновенное включение УЗО. Из-за этого человек даже не ощутил никакого дискомфорта и неприятных ощущений.
Вряд ли кто-то не заметит ту пользу, которую приносит использование УЗО. В двухпроводной системе энергетического снабжения такие устройства должны использоваться в обязательном порядке в наиболее опасных участках электрической сети. В обратном случае возникают некоторые неприятные риски.
Можно ли выполнить подключение УЗО без заземления?
Использование такого защитного устройства имеет смысл практически всегда, даже тогда, когда схема подключения является простой двухпроводной с нулем и фазой. Чтобы более наглядно понять особенности функционирования такого устройства, выяснить все детали и самые интересные специфические моменты, нужно разобраться в этом вопросе максимально подробно. На основе этого можно делать самые адекватные выводы.
По большому счету можно рассматривать УЗО в качестве своеобразного «калькулятора». Его схема подключения, если не используется заземление, является весьма простой. Через изделие проходят фазовый, а также нулевой провод. Та нагрузка, которая поступает на них, отслеживается максимально тщательно, после чего производится сравнение.
Если вдруг проводка повреждается либо же в электрической сети потребителя начинает появляться утечка, то ток начинает уходить через поврежденную изоляцию. Величина данного тока, как правило, является очень маленькой. Это могут быть, например, десятки и сотни миллиампер. Однако, несмотря на несущественные параметры, ее может быть достаточно для нанесения существенного ущерба человеческому здоровью.
Устройство защитного отключения используется для выравнивания тока, который проходит через фазовый, а также нулевой провода. Если вдруг происходит отклонения величин тока, то в автоматическом порядке происходит размыкание контактов, из-за чего прерывается подача электричества к участку сети, который был поврежден. Теперь можно перейти от теории непосредственно к практике, то есть к понятной для всех бытовой ситуации.
Например, в доме в ванной комнате стоит стиральная машина. Электрическая проводка является двухпроводного типа, то есть с фазой и нулем, а заземления нет. Пока что не установлено и УЗО. Может в стиральной машинке повредиться фазный провод и изоляция. После этого провод может начать касаться металлического корпуса прибора, из-за чего он окажется под определенным напряжением.
Если человек дотронется до корпуса, он станет проводником. Поэтому через него начнет протекать электрический ток. Этот процесс будет продолжаться до тех пор, пока человек не отпустит металлический корпус. Но до этого времени его наверняка потрясет и поколотит из-за воздействия со стороны тока. Наверняка человек будет надеяться и на защиту, которая сможет отключить поврежденный участок, но если нет УЗО, то и защиты нет. Поэтому стоит надеяться исключительно на собственную силу воли. В обратном случае человек просто может потерять сознание и упасть.
Если будет установлено УЗО, то в случае касания металлического корпуса, оказавшегося под напряжением, устройство мгновенно ощутит утечку тока и включится. Поэтому поврежденный участок практически сразу отключится.
Это получается из-за того, что в случае возникновения первых признаков «перекоса» тока на проводах, как фазном, так и нулевом, начинает работать автоматика. Она сразу оставляет стиральную машинку просто обесточенной. Вряд ли человек успеет даже ощутить легкую щекотку по телу. В таком случае человек наверняка больше озадачится характерному щелчку реле, находящегося в прихожей.
При это время, на протяжении которого человек будет ощущать ток, является настолько ничтожным, что у него вряд ли будет возможность и вовсе почувствовать воздействие электрического тока. В настоящее время без проблем можно найти в сети специальное видео, на котором представлено испытание современного УЗО. Там человек берется намерено за оголенный провод, подключенный непосредственно к устройству защитного отключения. После касания к проводу, происходит практически мгновенное включение УЗО. Из-за этого человек даже не ощутил никакого дискомфорта и неприятных ощущений.
Вряд ли кто-то не заметит ту пользу, которую приносит использование УЗО. В двухпроводной системе энергетического снабжения такие устройства должны использоваться в обязательном порядке в наиболее опасных участках электрической сети. В обратном случае возникают некоторые неприятные риски.
Устройство защиты от импульсных перенапряжений: как правильно выбрать и установить модуль
Представьте картинку, когда накопленная энергия статического электричества между движущимися на больших расстояниях облаками разряжается молниеносным ударом по зданию или питающей его ЛЭП.
Усредненная форма импульса тока приведена ниже. Она вначале круто возрастает примерно за 10 миллисекунд, а затем, достигнув своего апогея, начинает плавно снижаться. Причем спад до середины максимального значения тока происходит через 350 мс и продолжается дальше до нуля.
Этот импульс грозового разряда создает перенапряжение в сети, которое примерно повторяет форму тока, но может отличаться за счет работы ограничителей перенапряжения, установленных на воздушной ЛЭП.
Форма такого импульса, обработанного разрядниками, показана чуть правее, а обычная синусоида частотой 50 герц для сравнения ниже.
Ограничители перенапряжения ЛЭП работают за счет пробивания калиброванного воздушного зазора повышенным импульсом разряда. В обычном состоянии его сопротивление исключает протекание токов от напряжения нормальной величины.
У высоковольтных линий электропередач ограничители имеют довольно внушительные размеры.
На воздушных ЛЭП 0,4 кВ их габариты значительно меньше. Они располагаются на опоре рядом с изоляторами.
Ограничители перенапряжения ВЛ способны погасить очень высокое напряжение разряда молнии только до 6 киловольт. Такой импульс имеет измененную форму нарастания и спада напряжения с характеристикой 8/20 мкс. Он поступает на вводные устройства вашего дома.
Защита перенапряжения ЛЭП его сильно урезала и преобразовала. Но этого явно недостаточно для обеспечения безопасности оборудования и жильцов.
Бытовая проводка 220/380 вольт выпускается с изоляцией, способной противостоять импульсам 1,5÷2,5 кВ. Все, что больше, ее пробивает. Поэтому требуется использовать дополнительное устройство защиты от импульсных перенапряжений для частного дома.
Ассортимент таких конструкций обширен. Их необходимо уметь правильно выбирать и монтировать.
УЗИП для сети 0,4 кВ выпускаются на 2 режима возможной аварии для гашения:
- тока разряда с формой 10/350мкс, который не претерпел изменений от ОПН воздушной ЛЭП;
- импульса перенапряжения с характеристикой 8/20мкс.
По этим факторам удобно при выборе УЗИП пользоваться алгоритмом, который я показал картинкой ниже.
Однако следует представлять, что практически нет устройств, способных разово погасить импульс 6 киловольт до безопасной для бытовой проводки величины в 1,5 кВ.
Этот процесс происходит в три этапа. Под каждый из них используется свой класс УЗИП, хотя есть небольшие исключения из этого правила.
Модули класса 1 способны снизить импульс перенапряжения с 6 до 4 кВ, который проникает:
- после ограничителей ЛЭП;
- или наводится от тока разряда молнии, стекающего по молниеотводу;
- либо ее удара в близко расположенные строения, деревья, почву.
УЗИП класса 1 устанавливают во вводном щиту здания внутри отдельной герметичной пожаробезопасной ячейки. Пренебрегать этим правилом опасно.
При монтаже следует правильно прокладывать защищаемые кабели. Они не должны пересекаться с отводом аварийных токов на контур земли и приходящими, не подвергнутыми защите магистралями.
От сверхтоков модули спасают силовыми предохранителями с плавкими вставками.
Автоматические выключатели для этих целей не приспособлены. Их контакты не выдерживают создаваемые импульсные перегрузки. Они привариваются, а повреждение продолжает развиваться.
Следующий класс УЗИП №2 снижает импульс перенапряжения с четырех до 2,5 кВ. Его ставят в следующем по иерархии распределительном щите, например, квартирном. Он дополняет работу предшествующего модуля, но может использоваться и автономно.
Класс №3 устройства защиты от импульсных перенапряжений может выполняться модулями, устанавливаемыми на DIN-рейку или комплектами, встраиваемыми в бытовые приборы, удлинители, сетевые фильтры.
УЗИП класса 3 способен обеспечивать безопасность только после срабатывания защиты класса №2. Он ставится последовательно за ней потому, что от 4-х киловольт сгорает.
Производители побеспокоились о сложности выбора правильной конструкции УЗИП и предлагают комплексное решение этого вопроса общим модулем, называемым 1+2+3.
Он ставится в отдельном боксе. Однако, цена такой разработки не всем по карману.
Схема подключения УЗО без заземления
Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.
В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.
С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.
Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.
Подключение УЗО без заземления
Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.
Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.
Схема подключения УЗО с защитным заземлением
Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».
Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.
Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.
Подключение УЗО в двухпроводной сети
Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.
Схема подключения одного УЗО без заземления
У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.
Схема подключения нескольких УЗО без заземления
Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.
1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.
2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.
Особенности приборов для отключения нагрузки
Если электросистема разделена на цепи, то на каждую линию в цепи устанавливается отдельный автоматический выключатель, а на выходе устанавливается устройство защиты. Однако вариантов подключения много. Поэтому для начала нужно разобраться в отличиях УЗО от другой автоматики.

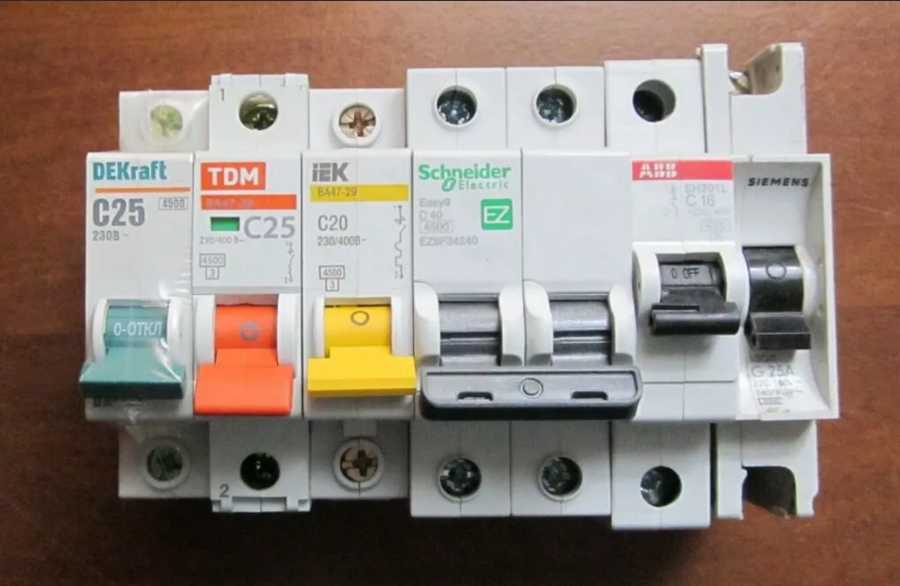

Автоматические выключатели – усовершенствованные «пробки»
Годами ранее, когда не было современных устройств защиты сети, при увеличении нагрузки на общую линию срабатывали простейшие устройства для аварийного отключения электроэнергии.
Со временем они были значительно улучшены, что позволило получить автоматы, работающие в следующих ситуациях — при коротком замыкании и чрезмерной нагрузке на линию. Обычный электрический щит может содержать от одного до нескольких автоматических выключателей. Точное количество будет варьироваться в зависимости от количества линий, доступных в конкретной квартире.
Стоит отметить, что чем больше отдельных линий электропроводки, тем проще произвести ремонт. Ведь для того, чтобы произвести установку одного устройства, необязательно отключать всю электросеть.
Вместо устаревших «пробок» используют автоматические выключатели
Установка автоматики — обязательный этап сборки электрощита для домашнего использования. Ведь выключатели моментально реагируют на перегрузку сети при возникновении короткого замыкания. Однако они не защищают систему от утечки тока.
Цены на защитную автоматику

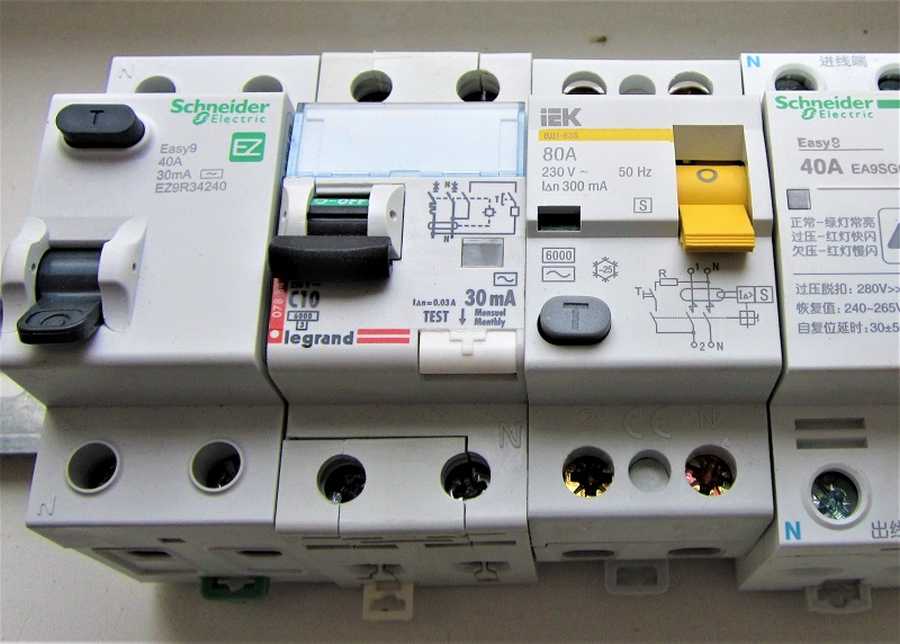

УЗО – устройства автоматической защиты
УЗО — устройство, отвечающее за контроль силы тока и предотвращающее его потерю. По внешнему виду защитное устройство принципиально не отличается от автоматического выключателя, но функционал у него другой.
УЗО в электрощите
Стоит отметить, что это многофазное устройство, которое работает при напряжении 230/400 В и токах до 32 А. Однако устройство работает и на более низких значениях.
Иногда устройства с обозначением 10 мА используются для подключения линии к комнате с повышенным уровнем влажности. Есть два основных типа УЗО. Для того, чтобы выбрать подходящий вариант, нужно рассмотреть их более подробно.
Таблица — разновидности УЗО.
| Вид | Описание |
| Электромеханические | Здесь основным функционирующим устройством является магнитопровод с обмотками. Его работа заключается в сравнении уровня тока, который уходит в сеть, а потом возвращается. |
| Электронные | Данный прибор позволяет сравнивать значения тока, но только здесь за этот процесс отвечает плата. Тем не менее, она функционирует только при наличии напряжения. |
Стоит отметить, что электромеханическое устройство пользуется большей популярностью. Ведь если потребитель случайно прикоснется к фазовому проводнику при наличии обесточенной платы, он получит удар током. Пока электромеханическое УЗО останется в рабочем состоянии.
Получается, что УЗО защищает систему только от утечки тока, но считается бесполезным при повышении напряжения в сети. Именно по этой причине он монтируется только в сочетании с автоматическим выключателем. Только два из этих устройств обеспечат полную защиту электрической сети.
