Внешнее строение и функции
В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.
Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.
Автоматические мультиметры на шкале имеют только виды измерений
Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.
Строение электронного мультиметра
Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.
Общее устройство мультиметра
Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).
Куда подключать щупы мультиметра
Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.
Гнезда для подключения щупов на мультиметрах могут располагаться снизу

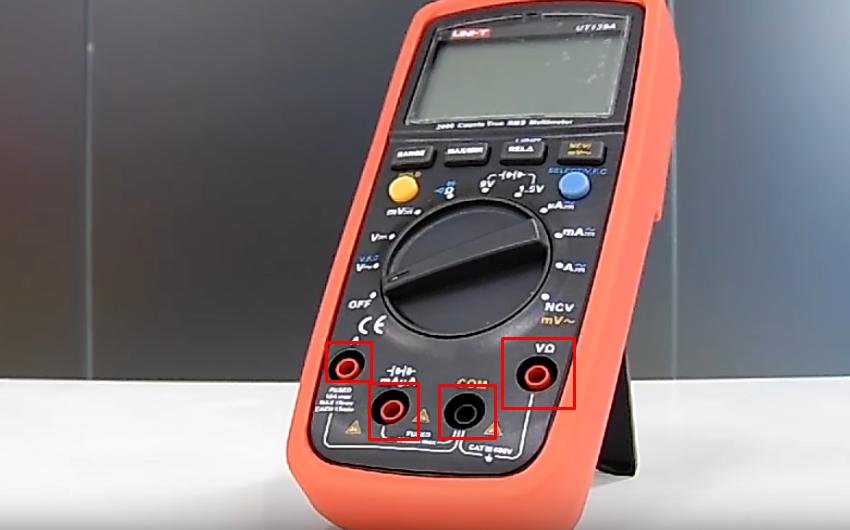

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.
Положение переключателя
Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.
Положение переключателя диапазонов измерений на мультиметре
Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:
- V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
- A с прямой чертой — измерение постоянного тока;
- A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
- V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
- Ω — измерение сопротивлений.
Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.
Какие бывают
В радиомагазинах моего города я видел много разных мультиметров, начиная от простых, до более нафаршированных. Такие мультиметры имеют автопереключатель диапазонов, могут иметь графический дисплей, возможность вывода замеренных данных на компьютер. А некоторые виды мультиметров имеют на борту вполне функциональный осциллограф. Но цена при этом конечно стремится в облака.
Честно сказать у меня есть два мультиметра. Один из них – простой, китайский с минимальным функционалом, покупал его за 100р. Как правило, его функционала мне хватает на 99%. Вторым я пользуюсь лишь, когда нужно замерить емкость конденсаторов или посмотреть, не перегреваются ли микросхемы.
Я считаю, что покупать дорогой мультиметр особого смысла нет, если есть лишние деньги, лучше позаботиться о покупке осциллографа.
Инструкция по эксплуатации мультиметра DT 890 B+
- ЖК дисплей, 3.5 разрядный
- Индикатор состояния батарей
- Измерение широкого спектра электрических параметров
- Комбинированная защита от перегрузки и перенапряжений
Назначение
Компактный, износостойкий, 3½ — разрядный мультиметр предназначен для измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости, проверки диодов, транзисторов, звуковой прозвонки. Метод измерений – АЦП двойного интегрирования с автоматической коррекцией нуля, автоматическим определением полярности и индикацией перегрузки. Полная защита от перегрузок. Предназначен для применения в полевых условиях, лаборатории, мастерских и домашнем хозяйстве.
Описание
- 30-и позиционный переключатель режимов работы и пределов.
- Высокая чувствительность — 100 мкВ.
- Автоматическая индикация перегрузки – «1».
- Автоматическое определение полярности постоянного тока или напряжения.
- Все пределы защищены от перегрузок.
- Измерение сопротивления от 0,1 Ом до 200 Мом.
- Измерение емкости от 1 пФ 20 мкФ.
- Проверка диодов прямым стабильным током 1 мА.
- Измерение h21E транзисторов при Ib=100 мкА.
Точность — ± (показание + кол-во единиц счета). Точность гарантирована в течение 1 года при 23±5°С и относительной влажности менее 75%.
Общие характеристики
| Максимум дисплея | 1999 чисел (3½ разряда) с автоматическим определением полярности и единиц измерения |
| Метод индикации | ЖК дисплей |
| Метод измерений | АЦП двойного интегрирования |
| Индикация перегрузки | «1» в старшем разряде |
| Максимальное синфазное напряжение | 500В пост/перем эфф. |
| Скорость измерений | 2-3 измерения в секунду |
| Температура гарантированной точности | 23°С ±5°С |
| Интервал температур | Работа: 0°С +40°С Хранение: -10°С +50°С |
| Индикация разряда батареи | Символ на дисплее |
| Размер | 88х170х38 мм |
| Вес | 340 гр |
| Принадлежности | Инструкция, щупы, коробка |
Постоянное напряжение
| Предел | Разрешение | Точность |
|---|---|---|
| 200 мВ | 100 мкВ | ±0,5%±1 ед. счета |
| 2 В | 1 мВ | ±0,5%±1 ед. счета |
| 20 В | 10 мВ | ±0,5%±1 ед. счета |
| 200 В | 100 мВ | ±0,5%±1 ед. счета |
| 1000 В | 1 В | ±0,8%±2 ед. счета |
Входное сопротивление: 10 Мом на всех пределах. Защита от перегрузок: 1000 В постоянного или пикового переменного тока на всех пределах.
Переменное напряжение
| Предел | Разрешение | Точность |
|---|---|---|
| 200 мВ | 100 мкВ | ±1,2%±3 ед. счета |
| 2 В | 1 мВ | ±0,8%±3 ед. счета |
| 20 В | 10 мВ | ±0,8%±3 ед. счета |
| 200 В | 100 мВ | ±0,8%±3 ед. счета |
| 750 В | 1 В | ±1,2%±1 ед. счета |
Входное сопротивление: 10 Мом на всех пределах. Диапазон частот: 40 Гц – 400 Гц. Защита от перегрузок: 750 В эфф. Или 1000 В пикового на всех пределах, кроме 200 мВ (15 сек. Максимум 300 В эфф.). Калибровка: Среднее (эфф. синусоиды).
Постоянный ток
| Предел | Разрешение | Точность |
|---|---|---|
| 2 мА | 1 мкА | ±0,8%±1 ед. счета |
| 20 мА | 10 мкА | ±0,8%±1 ед. счета |
| 200 мА | 100 мкА | ±1,2%±1 ед. счета |
| 20 А | 20 А | ±2%±5 ед. счета |
Защита от перегрузок: плавкий предохранитель 0,2А 250 В (предел 20 А не защищен). Максимальный ток на входе: 20 А, не более 15 секунд.
Переменный ток
| Предел | Разрешение | Точность |
|---|---|---|
| 20 мА | 10 мкА | ±1,2%±3 ед. счета |
| 200 мА | 100 мкА | ±2%±3 ед. счета |
| 20 А | 10 мА | ±3%±7 ед. счета |
Защита от перегрузок: плавкий предохранитель 0,2 А 250 В (предел 20 А не защищен). Диапазон частот: 40 Гц – 400 Гц. Максимальный ток на входе: 20 А, не более 15 секунд. Калибровка: Среднее (эфф. синусоиды).
Сопротивление
| Предел | Разрешение | Точность |
|---|---|---|
| 200 Ом | 0,1 Ом | ±0,8%±3 ед. счета |
| 2 кОм | 1 Ом | ±0,8%±1 ед. счета |
| 20 кОм | 10 Ом | ±0,8%±1 ед. счета |
| 200 кОм | 100 Ом | ±0,8%±1 ед. счета |
| 2 МОм | 1 кОм | ±0,8%±1 ед. счета |
| 20 МОм | 10 кОм | ±1%±2 ед. счета |
| 200 МОм | 100 кОм | ±5%±10 ед. счета |
На пределе 200 МОм при замыкании щупов отсчет дисплея 10 единиц, которые при измерении следует вычитать из полученного результата.
Емкость
| Предел | Разрешение | Точность |
|---|---|---|
| 2000 пФ | 1 пФ | ±2,5%±5 ед. счета |
| 20 нФ | 10 пФ | ±2,5%±5 ед. счета |
| 200 нФ | 100 пФ | ±2,5%±5 ед. счета |
| 2 мкФ | 1 нФ | ±2,5%±5 ед. счета |
| 20 мкФ | 10 нФ | ±2,5%±5 ед. счета |
Комплектность
| Наименование | Количество |
|---|---|
| Мультиметр цифровой серии DT890B+ | 1 шт. |
| Измерительные щупы | 2 шт. |
| Инструкция по эксплуатации | 1 шт. |
Правила транспортировки и хранения
Допускается транспортировка изделия в любом положении любым видом транспорта. Хранить в отапливаемом, вентилируемом помещении при температуре воздуха от 0 до 40°С при относительной влажности воздуха не более 80%. В помещении для хранения не должно быть пыли, паров кислот или щелочей, вызывающих коррозию.
Как подключить мультиметр
Прежде чем начать измерения при помощи мультиметра, прибор нужно правильно собрать, чтобы не спалить. В принципе сложного в этом ничего нет, и после установки батареи питания, необходимо подключить к мультиметру щупы.
Черный щуп мультиметра всегда подключается в гнездо «COM». Красный щуп мультиметра может подключаться к двум другим гнездам. Одно из них 10A служит для измерения тока, второе гнездо VmA предназначено для измерений всего остального.
То есть, если вам нужно измерить мультиметром напряжение в розетке, проверить конденсатор или диод, то красный щуп необходимо устанавливать именно в это гнездо, которое отмечено надписью VmA.
Как проверить напряжение в розетках мультиметром
Для этого нужно установить переключатель мультиметра в один из диапазонов, который наиболее близко подходит к измеряемому напряжению. Если измеряется напряжение в розетке, то на мультиметре выставляется диапазон в 750 Вольт, чтобы не спалить прибор.
Также, при измерении напряжения в розетке необходимо выбирать режим измерения переменного напряжения, который обозначен знаком AC или V~. Если нужно измерить напряжение аккумулятора, то следует выбирать режим измерения постоянного напряжения с обозначением DC или же V—.
Когда режим измерения на мультиметре выставлен, нужно засунуть щупы в отверстия розетки и наблюдать за дисплеем прибора. При правильном подключении мультиметр покажет напряжение в сети, а если измеряется постоянное напряжении, то еще и укажет полярность подключения щупов.
Как проверить конденсаторы мультиметром
Для проверки конденсаторов мультиметром необходимо перевести мультиметр в режим измерения сопротивления, который обозначен в виде знака Ω, после чего приложить щупы к выводам конденсатора. Если конденсатор рабочий, то на экране мультиметра начнут бежать цифры, которые означают зарядку конденсатора от батареи питания мультиметра.
В зависимости от емкости конденсатора, цифры остановятся и исчезнут на определенном значении. В таком случае это будет означать, что конденсатор исправен, и его можно использовать в схемах. Если же на экране мультиметра ничего не высветилось или появилась цифра 1, то это означает что конденсатор испорченный.
Есть и такие мультиметры, которые уже оборудованы специальным гнездом для проверки конденсаторов. В том случае, когда у вас под рукой оказался именно такой мультиметр, то лучше, конечно же, проверять конденсаторы как положено.
Проверка резисторов мультиметром
Для этого сначала нужно постараться правильно оценить диапазон измерения сопротивления. Если номинал сопротивления заранее известен, то переключатель мультиметра следует перевести в ближайший по значению диапазон. В таком случае ошибки при измерении сопротивления мультиметром быть не должно.
Если же сопротивление неизвестно, то можно выставить любое на мультиметре. В том случае, когда на экране высветится цифра один, нужно будет изменить диапазон измерений на другой, поскольку этот оказался не подходящим.
Нельзя во время измерения сопротивления мультиметров касаться руками неизолированной части щупов, поскольку это может изменить показания мультиметра.
Замеры основных параметров
Работу мультиметра DT — 830B лучше рассматривать на примере измерений параметров, наиболее часто встречающихся в повседневной жизни. Начать освоение прибора можно с замеров напряжения в сети 220В.
В первую очередь выставляется предполагаемый предел измерений. Значение «200» не годится, поэтому придется использовать «750». Щупы устанавливаются в нужные разъемы, после чего остается лишь прикоснуться к двум контактам, имеющимся в розетке. Полученный результат отобразится на экране.
Если мультиметром DT830B замеряется постоянное напряжение, на дисплее может отобразиться знак минус. Он не всегда появляется, поскольку это зависит от потенциала щупа с черным проводом, включенного в разъем СОМ. Знак минус будет отображаться при наличии у черного провода положительного потенциала, что свидетельствует об обратной полярности.
Довольно часто требуется выяснить принадлежность провода, то есть определить фазу и ноль. В этом случае один щуп касается любых заземленных поверхностей – заземляющего провода, батарей, труб и т.д. Другой щуп поочередно соприкасается с жилами кабеля, у которого требуется определить фазу. В случае соприкосновения с фазных проводом на экране появится результат в диапазоне от 220 до 240В.
При отсутствии металлических заземляющих поверхностей для проверки пользуются другим способом. Один щуп нужно взять в руку, а другим поочередно коснуться кабельных жил. В этом случае мультиметр выдаст значения 60-240В, что также указывает на наличие фазы. Разница показаний зависит от обуви и поверхности, на которой стоит проверяющий.
Поражения током можно не бояться, так как прибор ДТ имеет высокое собственное сопротивление. Самое главное – не касаться открытых частей щупа, задействованного в поиске фазы. При выполнении такой проверки следует быть предельно внимательным и осторожным.
Всем известно, что течение электрического тока осуществляется по замкнутому контуру. Поэтому для того чтобы измерить силу тока, один из проводов этого контура должен быть разомкнут. После этого с помощью щупов образуется единая цепь. При попытках замеров напряжения в режиме измерения тока, произойдет короткое замыкание и прибор выйдет из строя. Сам тестер обладает нулевым внутренним сопротивлением.
Перед выполнением измерений должен быть правильно определен тип тока, который может оказаться постоянным или переменным. В случае неправильного выбора ничего страшного не произойдет, просто прибор ничего не покажет.
Очень важно запомнить, что при установке щупов в электрическую цепь, напряжение должно быть отключено. Следует изучить маркировку щупов, на предмет времени выдержки максимального тока
Обычно замер продолжается не более 10 секунд, после чего провод может начать нагреваться, а изоляция оплавится.
Мультиметр DT-830B — прибор китайского производства, которым пользуются многие. Тем, кто постоянно имеет дело с электроникой, не обойтись без подобной техники. В настоящей статье рассказывается о том, что такое мультиметр DT-830B. Инструкция с подробным описанием прибора позволяет использовать его даже новичкам.
Выпускается много моделей, отличающихся по качеству, точности и функциональности.
Прибор предназначен для следующих основных измерений:
- значений электрического тока;
- напряжения между 2 точками в электрической цепи;
- сопротивления.
Кроме того, мультиметр DT-830B и другие близкие модели могут выполнить множество дополнительных операций:
- прозвонить схему при сопротивлении ниже 50 Ом со звуковой сигнализацией;
- протестировать полупроводниковый диод на целостность и определить его прямое напряжение;
- проверить полупроводниковый транзистор;
- измерить электрическую емкость и индуктивность;
- измерить температуру с помощью термопары;
- определить частоту гармонического сигнала.
Измерение сопротивления
Эта функция часто нужна в быту, когда приходится возиться с контуром заземления квартиры. Семейство диапазонов, измеряющих сопротивление, находится под буквой греческого алфавита омега (см. рисунок). Некоторым цифрам предшествует литера k. Это значит, что речь идёт о килоомах. Нужно подобрать соответствующий диапазон для обеспечения максимальной точности. Например, на 200 Ом тестер показывает десятые доли, а на 2000 Ом этого уже нет. Понятно, что это нужно не всегда, вот потому и говорим, что нужно соотносить диапазоны.
Для оценки нужного следует быть в курсе того, как производится маркировка. На старых резисторах обычно прямо пишут их номинал. Буквой к обозначают приставку кило, М – мега, Г (G) – гига, Т – тера. Особо маркируются резисторы мелкого номинала. Например, запись 1R5 означает, что сопротивление резистора составляет 1,5 Ом. Ну, и, конечно, нужно выбрать самый малый диапазон. Не так давно в наших обзорах мы приводили пример косвенного измерения сопротивления, у которого точность намного выше. Мы не будем повторяться, а просто рекомендуем немного полистать сайт. Найдёте много интересного.
Какой дом Вам нравится больше?
Дом из бруса 14.68%
Кирпичный дом 9.17%
Бревенчатый дом 5.91%
Дом из газобетонных блоков 18.15%
Каркасный дом 35.99%
Дом из пеноблоков 16.1%
Проголосовало: 2976
Отдельно маркировке подлежит точность. Обычно она идёт после номинала и обозначается цифрой в процентах. Но иногда допуски приводят в буквенных кодах. Например, L соответствует 0,01%. Более подробно об этом можно почитать в ГОСТ 28883. Там же можно ознакомиться с цветовыми маркировками и их назначением. От себя добавим, что значимых полос на корпусе резистора может быть 4 или 5, а значение номинала удобнее определять по онлайн-калькуляторам.
Знакомство с тестером
В комплектацию любого цифрового мультиметра, помимо самого прибора, входят два щупа: красный и черный, а также инструкция на русском языке.
Устройство работает от обычной 9-вольтной батарейки Крона. Чтобы научиться с ним правильно работать, прежде всего, необходимо разобраться со всеми его функциями, а также обозначениями (маркировками) на панели управления. На ней находится следующее:
- дисплей (на нем появляются результаты измерений);
- переключатель для выбора функций и диапазонов, а также для выключения прибора (может быть в виде кнопки или тумблера);
- три разъема, в которые вставляются щупы (в некоторых моделях разъемов может быть четыре).
Во многих моделях, к примеру китайской марки Protech XL830L или Mastech MAS830L, на лицевой панели можно найти и другие приспособления, такие как кнопка Hold для удержания показаний, гнездо для проверки транзисторов и прочее.
Сразу может возникнуть вопрос: зачем целых три разъема, если провода только два? Здесь все просто: в разъем с надписью COM вставляется исключительно щуп, окрашенный черным цветом, а в гнезда VΩmA и 10ACD — только красный. К какому именно разъему подключать последний, зависит от ситуации, а точнее сказать, от силы тока замеряемого элемента. Если она превышает 200 мА, нужно использовать гнездо 10ACD, если она меньше этого значения, тогда используется разъем VΩmA. Если в модели имеется четвертое гнездо, то оно используется для измерения силы тока до 20 ампер.
Теперь давайте перейдем к основным надписям на панели управления прибора. Они выглядят так:
- постоянное напряжение обозначено DCV или V с прямой черточкой;
- переменное напряжение помечено аббревиатурой ACV или V с волной;
- DCA или А с прямой линией — это вычисление силы постоянного тока;
- А с волной обозначает замер переменного тока (есть не у всех моделей);
- знак Ω обозначает сопротивление;
- hfe — эта надпись указывает на возможность проверки транзисторов;
- надпись OFF означает, что прибор выключен.
Теперь, имея общее представление о том, как устроен тестер, можно переходить непосредственно к практической части обучения.
Как пользоваться мультиметром: инструкция для чайников
Как показывает многочисленная практика, с помощью данного измерительного прибора люди, которые занимаются радиотехникой, проверяют диоды и их работоспособность. Кроме того, цифровые мультимеры отлично подойдут и для того, чтобы можно было проверить транзисторы или же разного рода детали для радио. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.
Как работать мультиметром для чайников инструкция по применению dt- 830b, dt-832, dt-838 считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.
Цены на популярные модели мультитестеров
Здесь речь пойдет о том случае, когда стоимость действительно соответствует качеству. Простейшие приборы сейчас из Китая привозят за 300-500 рублей. Работают они недолго. Корпус капризный. О подсветке дисплея производитель даже не думал. Конденсаторы, резисторы мерить не получится, сеть 220 Вольт тоже. Ценовая категория до 2500 рублей – минимум, что необходимо для любителя. Профессионалу придется потратить от 5 до 25 тыс. рублей. И здесь все решает потребность. Когда требуется широкий спектр функциональных возможностей, за это придется платить. Однако в быто точность 5% вполне приемлема. Поэтому тратить больше 2,5 тысяч смысла не имеет.
Внешнее устройство
Мультиметры также еще называют тестерами или мультитестерами, так как они позволяют измерить несколько разных параметров и характеристик. Но говоря «тестер» обычно имеют в виду прибор со стрелочным индикатором. Пользуются им нечасто, так как приходится значения высчитывать по шкале, учитывая при этом выставленный порог измерительной шкалы.
Просто посмотреть на экран проще чем высчитывать показания по шкале
При использовании цифрового прибора с жидкокристаллическим табло этих проблем нет — результат выдается готовый. Именно поэтому, в основном, все пользуются мультиметрами. До того, как узнать как пользоваться мультиметром, разберемся в его строении. Это позволит быстрее освоить навыки работы с этим измерительным прибором.
Общее строение и назначение разъемов
Цифровой мультиметр — небольшой прибор, размером меньше половины тетрадного листа. Весит он 200-300 граммов. В верхней части находится дисплей, на котором отображаются показания измерений. В центральной части корпуса расположен переключатель, при помощи которого задается характер измерений и их пределы. В нижней части корпуса находятся разъемы (гнезда) для подключения щупов. Располагаться они могут внизу справа или вдоль нижней кромки корпуса. Также в комплекте к тестеру идут два измерительных щупа — черный и красный.
Внешний вид мультиметра
Чаще всего разъемов три. Нижний подписан обычно «COM» — общий. Сюда всегда подключается черный щуп. Два других предназначены для подсоединения красного щупа. Верхнее гнездо используется только в одном случае: при измерении постоянного тока, величина которого более 200 мА. Все остальные измерения мультиметром проводятся когда второй щуп стоит в среднем положении.
Есть модели, в которых измерительных гнезд четыре (на фото слева). В этом случае есть отдельно гнезда для измерения силы тока до 200 мА, отдельно — для тока от 200 мА до 10 А (цифры могут меняться в зависимости от модели, но смысл остается тот же). Для сопротивления и напряжения есть собственное гнездо. Все гнезда подписаны, разобраться не очень сложно.
Режимы и пределы измерений
Для того чтобы понять, как пользоваться мультиметром, надо внимательно рассмотреть переключатель режимов, рассмотреть где и какие обозначения, режимы.
Переключатель режимов работы мультиметра
Количество и положение режимов зависит от модели, но в большинстве из них присутствуют:
- Положение OFF — выключение прибора.
- ACV — для измерения переменного напряжения. В некоторых моделях может стоять буква V и волна под ней.
- DCA — для постоянного тока до 200 мА. Может обозначаться латинской A и ровной чертой под ней.
- 10 А — для постоянного тока от 200 мА до 10 А (в некоторых моделях эти цифры могут быть другими).
- HFE — для проверки коэффициента усиления транзисторов. Этот режим есть далеко не во всех моделях.
- Изображение диода или мегафона — гнездо для прозвонки проводов и проверки диодов.
- Ω — измерение сопротивлений.
- DCV — постоянного напряжения. Может стоять буква V с ровной чертой снизу.
Это все основные режимы. Как видите, в большинстве из них есть несколько положений. Эти положения определяют верхний предел измерений.
Последовательность проведения измерений
Измерение постоянных напряжений
Для выполнения измерений черный щуп мультиметра подключают к разъему COM (8), красный – к разъему 7. Такое подключение щупов используется при всех измерениях, за исключением измерения величины постоянного тока на пределе 10 Ампер.
Измерение величины напряжения производят параллельным подключением щупа к точкам (выводам, контактам, разъемам, клеммам) измерений. Переключатель режимов устанавливают в зону 13 на предел, соответствующий максимально возможному напряжению в конкретной цепи. Например, при проведении измерений в легковом автомобиле переключатель устанавливают на предел 20 Вольт. Если величина измеренного напряжения будет менее 2 Вольт, для получения более точных данных следует установить переключатель на 2 В. Если величина измеряемого напряжения превысит предел измерения, на цифровом индикаторе появиться значение 1 в верхнем регистре.
На цифровом индикаторе показывается полярность напряжения (значок + и -).
Измерение переменных напряжений
Данный режим часто используется для контроля бытовой сети 220/380 Вольт 50 Герц. Для этого переключатель режимов устанавливается в зону 3 на предел 600 Вольт. Результаты измерения индицируются на цифровой шкале. Если величина меньше 200 Вольт, для увеличения точности предел можно установить на 200 Вольт.
При выполнении измерений необходимо соблюдать меры предосторожности
Измерение величины постоянного тока
Измерения проводятся, подключая щупы в разрыв электрической цепи. Ели подключить, например, в режиме измерения тока щупы к клеммам аккумулятора, прибор выйдет из строя. Первоначально переключатель устанавливается на 200m (миллиампер), затем, на меньший, если требуется.
На пределе тока до 10 Ампер красный щуп помещают в гнездо 9. При большом токе проводники щупов могут нагреваться.
Измерение сопротивления
Переключатель устанавливают в зону 11 на предел 200. Щупы устанавливаются в гнезда 7 и 8. Если индицируется 1 (рис.4), значит, сопротивление цепи имеет большее значение, предел увеличивается.
Индикация 1 на максимальном пределе свидетельствует об обрыве в цепи.
Контроль работоспособности диода
В мультиметре имеется возможность проверять работоспособность диодов. Переключатель устанавливается в положение 12. Попеременно подключая щупы к диоду в различных направлениях, определяют исправность диода. В одном из направлений сопротивление должно быть около 600 Ом. В обратном включении сопротивление практически бесконечное (на индикаторе показывается 1).
«Прозвонка» электрической цепи
Для определения исправности электропроводки звуковым методом переключатель устанавливается в положение 6. Щупы подключаются к противоположным выводам контролируемого проводника. При наличии электрического соединения (исправности контактов, проводника) сработает зуммер.
Определение коэффициента передачи h21 биполярных транзисторов
Переключатель устанавливается в OFF (выключен). Транзистор вставляется в разъем 10 в соответствии с полярностью, расположением базы, коллектора, эмиттера (cbe). Переключатель устанавливается в направлении 5. На ЖК-дисплее индицируется коэффициент передачи транзистора.
Как проверить мультиметр на работоспособность
- Чтобы проверить работоспособность мультиметра, как правило, требуется выполнить следующие действия:
- Установить щупы на режим проверки сопротивления (R). При этом черный провод должен быть вставлен в разъем «COM» или «-», а красный – в разъем «Ом» (Ω), или «омега».
- Перевести большой дисковый указатель в положение «прозвонка».
- Совместить металлические концы щупов друг с другом.
После этих действий должен раздаться пронзительный звуковой сигнал. Если звука нет, значит, мультиметр нерабочий и не годится даже для проверки исправности проводки.
Профессиональные мультиметры
В то время как отечественные модели почти всегда представлены в компактной форме, профессиональные модели могут быть как компактными, так и стационарными. В то же время даже самые простые стоят от 15 000 до 20 000 рублей. Фиксированные устройства очень высокого качества уже стоят сотни тысяч долларов.
В число популярных моделей входят:
- водонепроницаемый DT-9979 (IP67), с возможностью подключения к компьютеру или смартфону, запись измерений в течение 200 часов, точность измерений 0,025 … 0,3%;
- APPA 107N, также защищенный, с возможностью синхронизации с компьютером, запоминанием около 6000 значений измерений, датчиками температуры и разъемами «крокодил»;
- KEYSIGHT 3458A – полноценный вольтметр с огромным диапазоном возможностей и функций. Это стационарный прибор, используется обычно на производстве. Главными его достоинствами является погрешность 0,0008% и высокая скорость замеров – до 100 000/1 секунду. Считается отраслевым стандартом РФ.
Устройство и принцип работы мультиметра
По конструкции устройства различаются на 2 типа
- Стационарные;
- Носимые.
Наиболее дешевые карманные модели — со стрелочным индикатором. Это маленький амперметр со вшитым набором высокоточных резисторов разного номинала. Для омметра имеется встроенный источник питания.
Питание стационарных моделей происходит от сети постоянного, переменного тока. Это высокоточные приборы для тестирования цепей и электродеталей. Используются на стендах, в лабораториях и больших сервисных центрах.
Дополнительно могут включаться в компьютерную сеть через шину RS232. На их основе создают огромные измерительные комплексы с записью и обработкой информации.
Устройство прибора:
- электронный экран;
- наименование обозначений;
- переключатель значений;
- кнопка включения питания или специальное положение регулятора;
- гнезда для щупов;
- спец разъёмы проверки транзисторов (бывают не на всех моделях);
- зуммер или светодиод индикатора прозвонки;
- источник питания.
Основной элемент — шкала обозначений (наименователь). Неточное выставление параметров может привести к сжиганию радиодетали, предохранителя или самого прибора.
Принцип работы основан на применении аналого-цифрового преобразователя двойной интеграции. Это реализуется с помощью контроллера. Преобразователь сравнивает полученный сигнал с опорным и выдает значение на экран.
Аналоговый
Если сильно не вдаваться в научные определения, аналоговый прибор отличается от цифрового наличием стрелочных приборов. Стрелочные модели ценятся любителями и профессионалами за плавность хода стрелки. Минусом является недостаточно точные измерения.
Цифровой
Цифровой прибор отличается от аналогового четкими и точными показаниями, которые в цифрах отображаются на циферблате. Этим он и ценится.
Использование прибора в автомобилях
Как пользоваться мультиметром в автомобиле? В данном случае наиболее востребованными функциями являются прозвон и вольтметр. Наиболее распространенным является DT-832 мультиметр. Как пользоваться им, мы рассмотрим далее.
Число 832 говорит о том, что прибор оснащен звуковой индикацией. Эксплуатироваться должен при диапазоне температур 0-40 °С. Работает от батарейки типа «Крона». С его помощью можно измерять силу постоянного тока до 10 А, переменного напряжения — до 750 В, постоянного — до 1000 В, сопротивления — до 2000 кОм, исправность транзисторов и диодов.
В гнездо «СОМ» вставляется черный щуп, два вышерасположенных предназначены для красной разновидности. Сила тока может определяться под дополнительное оборудование для автомобиля. В сети 220 В измерить данный показатель не получится.
Выбирать автомобильный мультиметр следует, исходя из следующих положений:
- лучше, если модель будет оснащена звуковым оповещением;
- выбирать нужно такой прибор, у которого есть плавкий предохранитель, который может быть заменен в случае ошибочного действия, совершенного пользователем;
- корпус должен быть прорезиненным.
Помимо рассмотренного мультиметра, в автомобилях можно использовать и другие подобные приборы. Наиболее компактным, имеющим небольшие размеры, совпадающие с двумя спичечными коробками, является мультиметр DT-182. Как пользоваться им? Точно так же. Он предназначен для измерения сопротивления, напряжения и силы тока. Также ним можно протестировать транзисторы, диоды и батарейки прозвонить соединения. Данное устройство работает от мизинчиковой батарейки типа 23А, имеющей напряжение 12 В. Данное обстоятельство является отрицательным, поскольку этот элемент питания достаточно быстро выходит из строя. Однако в мультиметр встроена функция предупреждения о том, что заряд батареи подходит к концу.
Данное устройство имеет следующие диапазоны:
- 200 мВ-500 В — для постоянного напряжения;
- 200-500 В — для переменного напряжения;
- 200 Ом-2000 кОм — для сопротивления;
- 200 мкА-200 мА — для постоянного тока;
- 1,5-9 В — для тестирования батареек.
Он не защищен от повреждений во время подачи напряжения при измерении сопротивления. Токопроводящий слой на низкоомных резисторах выгорает, что делает неизвестными номиналы микроамперметра и омметра. Также из строя может выйти ИМС АЦП. В этом случае прибор легче утилизировать, чем пытаться отремонтировать. Однако ремонт может осуществляться по схеме, которую можно нарисовать самостоятельно после снятия задней крышки прибора. При этом на листе нужно указать номиналы, после чего следует его прикрепить к задней крышке мультиметра и использовать по мере надобности.
