Режимы приборов
Перед началом работы рекомендуется замкнуть щупы. При этом должен раздаться писк. Для тестирования возьмите обычную переноску (удлинитель). В розетку втыкать её не нужно. Теперь присоедините любой щуп к одному из штырей вилки, а второй вставляйте в любое из гнёзд удлинителя (они идут двумя рядами). Если писк не раздался, переместите первый щуп на другой штырь. Исправная переноска должна без проблем звониться
Обратите внимание, что по мере проведения работ цифры на дисплее меняются
Поэтому для измерения малых сопротивлений проводов по-прежнему рекомендуется использовать специальный режим из группы Ω. Показания сопротивления обычно можно использовать для оценки работоспособности диодов. Известно, что у германиевых этот параметр ниже, нежели у кремниевых. Очень часто для оценки параметров нужно знать напряжение на щупах.
Тестер формирует некий потенциал для проведения замеров, именно об этом и идёт речь. Для решения этой задачи необходим хороший конденсатор приличной ёмкости (например, 100 мкФ). Прислоните щупы сообразно полярности (если таковая имеется) для зарядки. Красный провод идёт на плюс. Удобно это делать в рассматриваемом режиме по той причине, что на экране сопротивление конденсатора последовательно пройдёт все стадии от нуля до бесконечности.
Как только бег цифр закончится, нужно перейти в режим измерения малых постоянных напряжений и оценить потенциал. Это и будет собственное вспомогательное напряжение, формируемое тестером. Зная его, можно лучше понять, насколько диод соответствует заявленным характеристикам. Это отдельная тема, и мы её затрагивали уже ранее. А сегодня просто рассказываем про то, как работать с мультиметром.
Современные приборы позволяют измерить коэффициент усиления транзистора по току
Для людей новых сообщаем, что это значение зависит от прилагаемого напряжения и пропускаемого тока, поэтому не каждый транзистор можно будет подвергнуть проверке с полным успехом. Мощные элементы потребуют сборки специальных схем для тестирования.
Режим называется hFE по первым буквам параметра на английском языке
Литерой h в общем и целом обозначаются h-параметры (логично), и не будем здесь заострять внимание. Буквой F обозначается прямое (forward) усиление по току, а Е относится к типу схемы включения транзистора с общим эмиттером (emitter)
Для тестирования нужно обратить своё внимание на гнездо, расположенное на передней панели мультиметра. Оно круглое и вертикально поделено на две равные половинки.
Каждая из них предназначается для оценки работоспособности одного из типов биполярных транзисторов. А именно, npn и pnp. Полевые транзисторы тоже можно проверять, но уже в нештатных режимах. Нужно чётко понимать, как работает мультиметр, тогда можно даже прозвонить симистор. Каждое отверстие гнезда тестирования транзисторов помечено буквами: B – для базы; С – для коллектора; Е – для эмиттера. Узнайте из документации тип своего транзистора и сообразно введите его ножки в отверстия. Перейдите теперь в режим hFE, и на экране появится коэффициент усиления исследуемого транзистора по току.
Режим измерения ёмкости основан на оценке постоянной разряда цепи из конденсатора и внутреннего сопротивления тестера
Не каждый мультиметр включает в себя эту опцию, и многим любителям она представляется очень удобной. Чтобы правильно пользоваться режимом оценки ёмкости, нужно знать порядок маркировки. Обычно номинал конденсаторов представляется в виде пФ. В противном случае ставятся буквы: m – милли, μ – микро, n – нано и пр. Они, соответственно, обозначают отрицательные степени числа 10: 3, 6, 9. Пикофарады (р) это отрицательная двенадцатая степень.
Например, 33,2 пФ может обозначаться, как 33p На конденсаторы, как и на резисторы, существуют допуски номиналов. Они имеют тот же вид и регламентируются тем же стандартом – ГОСТ 28883. Оценив номинал своего конденсатора, нужно правильно выбрать диапазон на мультиметре, а потом провести замер. Полярность играет роль в некоторых случаях. Например, при работе с электролитическими конденсаторами. Старайтесь не путать красный плюс и чёрный минус.
Мы уже не будем останавливаться на том, как измерить ток мультиметром. Добавим лишь, что работа идёт только с постоянными уровнями. Нарушение это правила ради того, чтобы проверить реле на работоспособность, к примеру, приведёт к выходу тестера из строя
Обратите внимание ещё на одну вещь. Если ожидаемый ток в цепи измерения больше предельного для шкалы, то регулятор напряжения генератора питания должен быть настроен должным образом для исправления этого недостатка
Как пользоваться мультиметром для измерения сопротивления
Как пользоваться мультиметром для измерения сопротивления Щупы остаются в том же положении. Переключатель нужно перевести в отдел ОМ Ω. Свободные концы прикладываются к измеряемому элементу. Также нужно выставить пределы – если это значение неизвестно, переключатель устанавливается на максимальную шкалу.
Затем мультиметр проверяется – нужно соединить два щупа друг с другом. Если функция работает исправно, будет показано ноль на экране.
Здесь же можно проверить сопротивление катушки неизвестного номинала. В данном случае необязательно ставить максимальный предел, прибор поврежден не будет. Щупы нужно подключить к катушке. Если на дисплее высвечиваются нули, предел нужно понизить на одну позицию. Снова проводится тестирование, по необходимости предел уменьшается. Такая процедура производится до появления числа на дисплее. Это значение и будет являться номинальным сопротивлением компонента.
Для проверки диодов, транзисторов красный щуп устанавливается в V/Ω. Чтобы проверить диод, черный щуп нужно подключить к катоду (минус), а красный к аноду. На омметре появится значение прямого сопротивления диода. Если перепутать подключение щупов, на экране высветится единица. Если 1 появляется в обоих случаях – диод перегорел.
Транзистор проверяется в режиме hfe. Концы прибора соответственно вставляются в выходы В, Е, С, которые соответствуют базе, эмиттеру и коллектору. Когда транзистор будет вставлен, на приборе высветятся значения усиления транзистора.
Видео инструкции по работе с мультиметром:
Устройство и принцип работы цифрового мультиметра
Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.
Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.
В некоторых более современных моделях принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция по применению, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.
Инструкция по эксплуатации мультиметра DT 890 B+
- ЖК дисплей, 3.5 разрядный
- Индикатор состояния батарей
- Измерение широкого спектра электрических параметров
- Комбинированная защита от перегрузки и перенапряжений
Назначение
Компактный, износостойкий, 3½ — разрядный мультиметр предназначен для измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости, проверки диодов, транзисторов, звуковой прозвонки. Метод измерений – АЦП двойного интегрирования с автоматической коррекцией нуля, автоматическим определением полярности и индикацией перегрузки. Полная защита от перегрузок. Предназначен для применения в полевых условиях, лаборатории, мастерских и домашнем хозяйстве.
Описание
- 30-и позиционный переключатель режимов работы и пределов.
- Высокая чувствительность — 100 мкВ.
- Автоматическая индикация перегрузки – «1».
- Автоматическое определение полярности постоянного тока или напряжения.
- Все пределы защищены от перегрузок.
- Измерение сопротивления от 0,1 Ом до 200 Мом.
- Измерение емкости от 1 пФ 20 мкФ.
- Проверка диодов прямым стабильным током 1 мА.
- Измерение h21E транзисторов при Ib=100 мкА.
Точность — ± (показание + кол-во единиц счета). Точность гарантирована в течение 1 года при 23±5°С и относительной влажности менее 75%.
Общие характеристики
| Максимум дисплея | 1999 чисел (3½ разряда) с автоматическим определением полярности и единиц измерения |
| Метод индикации | ЖК дисплей |
| Метод измерений | АЦП двойного интегрирования |
| Индикация перегрузки | «1» в старшем разряде |
| Максимальное синфазное напряжение | 500В пост/перем эфф. |
| Скорость измерений | 2-3 измерения в секунду |
| Температура гарантированной точности | 23°С ±5°С |
| Интервал температур | Работа: 0°С +40°С Хранение: -10°С +50°С |
| Индикация разряда батареи | Символ на дисплее |
| Размер | 88х170х38 мм |
| Вес | 340 гр |
| Принадлежности | Инструкция, щупы, коробка |
Постоянное напряжение
| Предел | Разрешение | Точность |
|---|---|---|
| 200 мВ | 100 мкВ | ±0,5%±1 ед. счета |
| 2 В | 1 мВ | ±0,5%±1 ед. счета |
| 20 В | 10 мВ | ±0,5%±1 ед. счета |
| 200 В | 100 мВ | ±0,5%±1 ед. счета |
| 1000 В | 1 В | ±0,8%±2 ед. счета |
Входное сопротивление: 10 Мом на всех пределах. Защита от перегрузок: 1000 В постоянного или пикового переменного тока на всех пределах.
Переменное напряжение
| Предел | Разрешение | Точность |
|---|---|---|
| 200 мВ | 100 мкВ | ±1,2%±3 ед. счета |
| 2 В | 1 мВ | ±0,8%±3 ед. счета |
| 20 В | 10 мВ | ±0,8%±3 ед. счета |
| 200 В | 100 мВ | ±0,8%±3 ед. счета |
| 750 В | 1 В | ±1,2%±1 ед. счета |
Входное сопротивление: 10 Мом на всех пределах. Диапазон частот: 40 Гц – 400 Гц. Защита от перегрузок: 750 В эфф. Или 1000 В пикового на всех пределах, кроме 200 мВ (15 сек. Максимум 300 В эфф.). Калибровка: Среднее (эфф. синусоиды).
Постоянный ток
| Предел | Разрешение | Точность |
|---|---|---|
| 2 мА | 1 мкА | ±0,8%±1 ед. счета |
| 20 мА | 10 мкА | ±0,8%±1 ед. счета |
| 200 мА | 100 мкА | ±1,2%±1 ед. счета |
| 20 А | 20 А | ±2%±5 ед. счета |
Защита от перегрузок: плавкий предохранитель 0,2А 250 В (предел 20 А не защищен). Максимальный ток на входе: 20 А, не более 15 секунд.
Переменный ток
| Предел | Разрешение | Точность |
|---|---|---|
| 20 мА | 10 мкА | ±1,2%±3 ед. счета |
| 200 мА | 100 мкА | ±2%±3 ед. счета |
| 20 А | 10 мА | ±3%±7 ед. счета |
Защита от перегрузок: плавкий предохранитель 0,2 А 250 В (предел 20 А не защищен). Диапазон частот: 40 Гц – 400 Гц. Максимальный ток на входе: 20 А, не более 15 секунд. Калибровка: Среднее (эфф. синусоиды).
Сопротивление
| Предел | Разрешение | Точность |
|---|---|---|
| 200 Ом | 0,1 Ом | ±0,8%±3 ед. счета |
| 2 кОм | 1 Ом | ±0,8%±1 ед. счета |
| 20 кОм | 10 Ом | ±0,8%±1 ед. счета |
| 200 кОм | 100 Ом | ±0,8%±1 ед. счета |
| 2 МОм | 1 кОм | ±0,8%±1 ед. счета |
| 20 МОм | 10 кОм | ±1%±2 ед. счета |
| 200 МОм | 100 кОм | ±5%±10 ед. счета |
На пределе 200 МОм при замыкании щупов отсчет дисплея 10 единиц, которые при измерении следует вычитать из полученного результата.
Емкость
| Предел | Разрешение | Точность |
|---|---|---|
| 2000 пФ | 1 пФ | ±2,5%±5 ед. счета |
| 20 нФ | 10 пФ | ±2,5%±5 ед. счета |
| 200 нФ | 100 пФ | ±2,5%±5 ед. счета |
| 2 мкФ | 1 нФ | ±2,5%±5 ед. счета |
| 20 мкФ | 10 нФ | ±2,5%±5 ед. счета |
Комплектность
| Наименование | Количество |
|---|---|
| Мультиметр цифровой серии DT890B+ | 1 шт. |
| Измерительные щупы | 2 шт. |
| Инструкция по эксплуатации | 1 шт. |
Правила транспортировки и хранения
Допускается транспортировка изделия в любом положении любым видом транспорта. Хранить в отапливаемом, вентилируемом помещении при температуре воздуха от 0 до 40°С при относительной влажности воздуха не более 80%. В помещении для хранения не должно быть пыли, паров кислот или щелочей, вызывающих коррозию.
Мультиметр стрелочный | Область использования, характеристики, принцип работы, модели – на промышленном портале Myfta.Ru
Одним из наиболее удобных для измерения напряжения в электрических сетях постоянного и переменного тока частотой 50 и 60 герц является мультиметр стрелочный. Этот прибор может измерять силу постоянного тока, сопротивление постоянному току и используется для контролирования заряда батареек и контактов.
Мультиметр стрелочный имеет рабочую температуру от -10 до +45 градусов по Цельсию и выдерживает относительную влажность до 80%, учитывая при этом температуру в 25 градусов по Цельсию. Показания снимаются с устройства по движению и положению указывающих стрелок.
Обратите внимание
Единственным недостатком стрелочной модели является небольшая погрешность в измерениях из-за разности шкалы. Однако сам по себе прибор универсален и вполне может заменить омметр, амперметр и вольтметр вместе взятые.
Кроме того, подобные девайсы весьма удобны в использовании из-за небольших габаритов и являются портативными. Аналоговые, то есть стрелочные, устройства отличаются весьма демократичной ценой и могут быть приобретены даже для домашнего пользования.
Но для того, чтобы успешно протестировать какой-либо электроприбор, стоит сначала узнать, как пользоваться мультиметром стрелочным. В комплект к нему входят специальные индикаторы тока щупы. Они бывают двух цветов: красного и черного. Черный провод так называемая масса, а красный общий, потенциальный провод.
Также каждая модель имеет несколько гнезд-разъемов для подключения приборов. Для того чтобы изменить пределы для измерений, на корпусе есть переключатель. С его помощью можно выбрать постоянное и переменное напряжение DCV и ACV соответственно (10, 50, 250 и 1000 вольт) и ток mA — 0.5, 50 и 500 миллиамперов.
Сопротивление на устройстве представлено несколькими обозначениями: X1K, X100, X10. Эти цифры означают умножение на определенное значение.
Чтобы удовлетворить каждого клиента, производителями был выпущен мультиметр стрелочно-цифровой. Он в себе соединяет и аналоговый тестер, и цифровой. Наиболее точные показания прибор дает при 23 градусах Цельсия и относительной влажности в 75%. Сам он был выпущен с расчетом его использования в условиях второй степени загрязнения и при импульсном напряжении до 600 вольт.
Данная модель предназначена для измерения переменного и постоянного напряжения, переменного и постоянного тока, сопротивлений, емкостей конденсаторов. Также она может тестировать диоды и прозванивать соединения, проверять батареи. Меняются заданные параметры измерений переключателем режимов на 24 положения. Также на приборе имеется и переключатель переменный/постоянный, то есть, AC/DC.
Одним из самых удобных аналоговых тестеров можно назвать мультиметр стрелочный YX-1000A. Он также применяется для измерения постоянного и переменного напряжения, тока и сопротивления, а его легкость и удобство позволяет воспользоваться им как дома, так и в офисе, в автомобиле и так далее.
Важно
Модель этой серии имеет 7 диапазонов измерения постоянного напряжения и 4 диапазона измерения переменного напряжения. Также для уменьшения ошибки считываний показаний тестер оснащен зеркальной шкалой. Он обладает чувствительностью 2000 Ом/В и рабочим напряжением 0-10, 50, 250, 1000 вольт.
Диапазоны мультиметров
Проверка правильности подключения щупов является важной частью понимания того, как пользоваться цифровым мультиметром. Об этом обычно пишут в инструкции, внимательно прочтите
Косвенным подтверждением правильности проделанных операций будет звонок при соприкосновении щупов на диапазоне, помеченном, толстой стрелкой с поперечной чертой на конце (прозвонка диодов).
Иногда аналогичная функция помечается точкой с расходящимися от неё дугами (так обычно обозначается зуммер, звонок). Чтобы проверить мультиметр на работоспособность иногда вводится дополнительный режим, но для этого нужны специальные приборы. Мы же пробежимся лишь по ключевым опциям.
Как проверить напряжение мультиметром
Измерение постоянного напряжения
Как вы знаете, напряжение бывает двух типов: переменное и постоянное. Любой мультиметр имеем в своем распоряжении функции измерения постоянного и переменного напряжения. Чтобы измерить напряжение, мы должны коснуться щупами выводы источника питания. Как вы видите, минус источника питания желательно соединять с минусом мультиметра (COM-черный щуп), а плюс – с красным щупом мультиметра.
измерение постоянного напряжения с помощью мультиметра
Для того, чтобы измерить постоянное напряжение, мы должны выставить переключатель на значок “=V” или ему подобный. Давайте замеряем напряжение на батарейке, так как батарейка выдает постоянное напряжение.
Для этого переключатель на мультиметре выставляем на измерение постоянного напряжения. Для более точного измерения я поставил диапазон до 20 Вольт. Дотрагиваемся щупами до батарейки и смотрим значение на дисплее. 1,28 Вольт, что для никель-марганцевого аккумулятора считается нормальным значением.
Для того, чтобы измерить напряжение на любом химическом источнике тока, просто выставляем нужный нам диапазон, далее смотрим, чтобы щупы стояли на своих местах (черный на COM, красный на V) и потом касаемся выводов батарейки, аккумулятора или любого другого источника тока.
Вот здесь, к примеру, я меряю напряжение на автомобильном аккумуляторе.
Можно также замерить напряжение с лабораторного блока питания, который выдает постоянный ток. Давайте продемонстрируем, как все это выглядит. Выставляю на блоке питания напряжение 10 Вольт и замеряю это напряжение мультиметром.
измерение постоянного напряжения от блока питания
Но что будет, если мы перепутаем полярность? То есть красный щуп мультиметра соединим с минусом, а черный щуп с плюсом? Цифровой мультиметр в этом случае просто покажет знак “минус”.
В современных мультиметрах этот значок уже совмещен со значком переменного тока и выглядит вот так:
совмещенный значок постоянного и переменного напряжения Здесь уже с помощью функциональной клавиши мы сами выбираем, какой ток будем мерять: постоянный или переменный. Постоянный ток обозначается DC – direct current, что в дословном переводе с английского – “прямой ток”.
клавиша переключение функций
На примере ниже я измерил напряжение на литий-ионном аккумуляторе.
Измерение переменного напряжения
Для проверки переменного напряжения мы должны выставить переключатель выбора функционала на значок “~V”. Думаю, вы в курсе, что напряжение в розетках вашего дома переменное. Давайте же замеряем его значение. Как вы видите, мультиметр показал 215 Вольт, хотя должно быть что-то около 220 Вольт. Это напряжение все равно укладывается в рабочий диапазон, так что все нормально.
Для мультиметра с автоматическим измерением диапазонов нам нужно выбрать с помощью клавиши FUNC значок AC на дисплее вашего прибора. АС – alternating current, что в дословном переводе на английский – переменный ток.
Вот таким образом измеряется напряжение в розетке. 228 Вольт, что тоже вполне нормально.
Измерение сопротивления и децибел
При измерении сопротивления исследуемое устройство или деталь необходимо отключить от электричества. Переключатель режимов переводят в положение Ω.
Специальной кнопкой регулятора нуля стрелка мультиметра совмещается с нулевым делением шкалы измерения сопротивления. Перед этим щупы необходимо закоротить.
Если выставить стрелку в ноль не удается надо заменить батарею. Для этого снимается задняя крышка и производится замена.
После этого щупы подсоединяются к измеряемому сопротивлению. Показания омметра снимаются по зеленой шкале. Коэффициент умножения зависит от выбранного диапазона.
Для измерения дБ переключатель режимов устанавливается в требуемое положение стрелочного мультиметра ACV.
Для диапазона 10 В переменного тока снимают показания на красной шкале dB, для диапазона 50 В нужно ввести поправку +14 в диапазоне -20…22 dB, для 250 В поправка +28 для диапазона 8…50 dB.
Если сигнал имеет постоянную составляющую, необходимо измерения проводить через конденсатор емкостью менее 0,1 мкФ.
Когда упоминают мультиметр, обычно, имеют в виду компактный мобильный прибор с автономным питанием. Но существуют еще и стационарные стрелочные тестеры.
Набор функций у них может быть такой же, как у переносных или немного шире, а точность измерений, количество диапазонов обязательно выше.
Какой прибор выбрать, цифровой, стрелочный, стационарный или мобильный, зависит от нужд потребителя, но стрелочные мультиметры еще долго будут востребованы.
Проверяем конденсатор мультиметром самостоятельно
Известно, что конденсатор может пропустить через себя лишь переменный ток. Постоянный ток пропускается им в начале работы на пару долей секунд. Для выполнения измерения емкости конденсатора мультиметром должно обязательно соблюдаться условие того, что емкость прибора должна начинаться от 0,25 мкФ.
Правильное измерение прибором
Проверка состоит из выполнения следующих действий:
- Определение плюса и минуса конденсатора.
- Снятие с него статического электричества.
- Установка мультиметра на прозвонку или определение сопротивления.
- Прикосновение щупами мультиметра до выводов действующего конденсатора.
Очень удобным для проверки сегодня считается аналоговый мультиметр, позволяющий контролировать плавно передвигающуюся стрелку.
Аналоговый мультиметр
Если при касании щупов к выводам устройства прибор пищит или показывает нулевое значение сопротивления, то конденсатор замкнул. А если мультиметром показывается единица – внутри используемого конденсатора случился обрыв. Устройства с подобными эффектами не работают.
Совет! Начинающему владельцу мультиметра рекомендуется перед началом эксплуатации предварительно установить диапазон, в котором будет проводиться измерение различных электроприборов. Если заранее значение не известно, то выполняется установка максимального диапазона измерения прибора.
Измерение тока
Для измерения тока нужно перевести в положение DCA. Причем в нашем случае мультиметр способен измерять только постоянный ток, более дорогие приборы могут измерять и переменные токи. Для измерения тока, нужно знать приблизительно его величину, если она больше 200 мА обязательно переставить красный щуп в гнездо 10ADC. Большие токи лучше таким прибором не измерять, или измерять, но очень быстро, так как прибор скорее всего выйдет из строя.
Чтобы измерить ток, нужно включить мультиметр последовательно в цепь вместе с нагрузкой, к примеру, лампочкой.
В роли амперметра наш мультиметр.
Будьте осторожны при измерении токов! Соблюдайте правила безопасности!
Виды мультиметров
По типу индикации измеряемых величин мультиметры классифицируются на:
- стрелочные;
- цифровые.
В стрелочных мультиметрах в качестве базового измерительного устройства применяется микроамерметр магнитоэлектрического типа с системой переключающихся шунтов и диодных сборок. На аналоговой шкале нанесены деления для измерения электрических величин. Вид стрелочного мультиметра.
В цифровых мультиметрах происходит преобразование аналогового измеряемого сигнала в цифровой, затем обработка и передача информации на цифровую шкалу. Цифровые мультиметры имеют ряд преимуществ по сравнению со стрелочными:
- повышенную точность измерений;
- наглядность индикации;
- механическая устойчивость к падениям;
- простота в использовании непрофессиональными специалистами.
Производители выпускают мультиметры общего и специального назначения.
Специальные цифровые мультиметры могут быть предназначены для:
- измерения больших электрических величин;
- контроля климатических параметров (давление, температура);
- измерение параметров радиодеталей (сопротивление, емкость, индуктивность).
Что такое мультиметр и для чего он нужен
Прежде чем изучить правила пользования прибором, давайте разберемся, для чего он предназначен. Мультиметр — это измерительный тестер, комбинирующий сразу несколько функций. С его помощью вы сможете измерить:
- силу переменного тока;
- сопротивление цепи;
- температуру;
- индуктивность;
- емкость;
- частоту.
Принцип работы мультиметра прост, и воспользоваться его ресурсами может даже новичок. Самый простой тестер, который встречается в продаже, — цифровой. Значения сразу отображаются на дисплее в виде цифр. Старые аналоговые мультиметры оснащены стрелочной шкалой и почти не используются. Подобные приборы не столь точны, а их шкала имеет высокую долю ошибки.
Простая работа с мультиметром обусловлена его конструкцией, которая практически не отличается в зависимости от производителя. На лицевой панели расположен дисплей, ниже — механический переключатель и разъемы для щупов. Если рассматривать более навороченные модели, тогда вы найдете там кнопки для записи показателей или включения подсветки.
Как правильно проверить ток в розетке мультиметром
Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.
Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А
Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра
Фактически для проверки выполняется такая последовательность действий:
- отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром. Эта процедура безопасна даже под нагрузкой;
- с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;
- далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
- после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.
Буквенное обозначение функциональности
Современные мультиметры обладают множеством различных функций.
Для облегчения поиска нужного прибора в каталогах применяют буквенные индексы, являющиеся заглавными буквами английских названий измеряемых физических параметров.
Наиболее распространённые:
T – (temperature), измеряет температуру;
F – (frequency) частотомер (для измерений частоты);
C – (condenser capacity) емкость конденсатора;
L – обозначение индуктивности, принятое в честь физика Эмилия Ленца (Lenz);
R – (resistance), сопротивление.
Таким образом, например, CRL мультиметром, можно измерить емкость, сопротивление, индуктивность.
На корпусе типичного бюджетного мультиметра встречаются такие обозначения:
Для этих целей подойдёт бюджетный мультиметр, как на картинке. Красный щуп вставляют в разъем V,R,mA, чёрный в COM, переключают прибор в режим «прозвонки», обозначенный диодом или звуковым динамиком. После этого замыкают два щупа, проверяя работоспособность — должен прозвучать сигнал.
Допустим, необходимо прозвонить интернет-кабель. Сначала нужно два разъема поставить рядом. Прикасаясь щупами к клеммам, подключенным к проводам одинакового цвета, добиваются появления сигнала. Если сигнала нет – значит, где-то обрыв (нет контакта).
Цифровой дисплей при проверке кабеля показывает сопротивление.
Чтобы проверить качество электричества в розетке, нужно переключиться в режим V~ 750, вставить щупы и понаблюдать за изменяющимся напряжением некоторое время.
Также в данном режиме измерений можно определить фазу. Для этого один щуп заземляют (подключают к корпусу щитка или к заземлению), а другим проверяют провода или клеммы контактов. Появившиеся 220В (или около того) на дисплее будут указывать, что проверяемый провод – фаза.
Часто в паспорте бытовых устройств указывают номинальный ток.
Чтобы измерить ток, протекающий в цепи, мультиметр необходимо включить в ее разрыв.
Для этого выставляют переключатель мультиметра в максимальное значение диапазона А~ (переменный ток, 20 А).

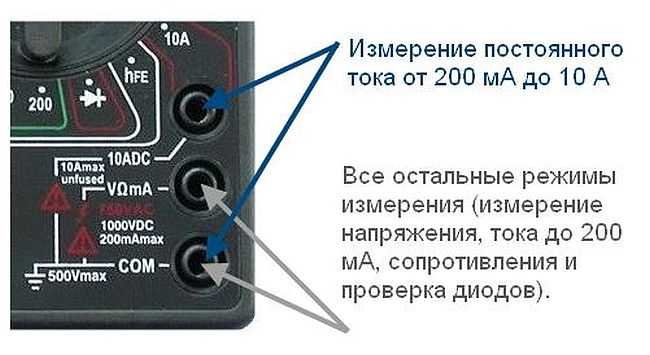

Щупы необходимо подключить в соответствующие разъемы.
Для безопасного подключения оголённых проводников использована лампочка 12В с питанием от трансформатора.
Под сетевым напряжением подобным способом мерить ток нельзя из-за опасности поражения. Но можно соорудить испытательный стенд, безопасно вставляя щупы в одну розетку и подключая нагрузку к другой.
Проверять резисторы или другие радиоэлектронные нужно в режиме омметра, переключая соответствующие диапазоны таким же образом, как делалась прозвонка.
Измеряя килоомы и мегаомы, необходимо избегать касания пальцами выводов деталей – человеческое тело обладает сопротивлением, которое будет влиять на точность измерений.

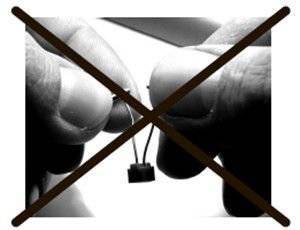

Так нельзя!
Данные источники тока имеют свойство восстанавливать напряжение, благодаря химическим процессам, происходящим внутри, но при выполнении работы у подсевшего аккумулятора напряжение падает. Но можно сделать измерение силы тока, протекающего в подключенной к клеммам аккумулятора нагрузке, подобрав соответствующее сопротивление нагрузки, и потом перейти и переключиться в режим напряжения, таким способом вычисляя выдаваемую мощность источника питания.
Наблюдая за динамикой падения напряжения, можно судить о том, насколько аккумулятор разряжен. Чтобы объяснить, как проверить конденсатор мультиметром, нужно понимать свойство активного емкостного сопротивления, уменьшающегося по мере увеличения емкости при переменном токе.
У цифровых мультиметров есть внутренняя электронная защита, предотвращающая неправильное использование прибора, а также встроенный плавкий предохранитель.
Автоматическое выключение питания способствует экономному расходованию заряда батареи.
