Как поменять и переделать розетку: пошаговый инструктаж по замене

Как найти нужный автомат


Свой учетный прибор можно найти по серийному номеру, указанному в договоре

В старых зданиях щитки находятся в плачевном и аварийном состоянии. Если электрики не промаркировали линии и приборы, найти свое направление крайне затруднительно.

Варианты действий:

  • Попытаться с помощью фонаря найти нанесенные ранее надписи, которые частично стерлись или припали пылью.
  • Проследить направление кабеля. На площадках, где 2-3 квартиры, вычислить свой провод несложно.
  • Путем увеличения и уменьшения нагрузки определить свое устройство по частоте вращения диска или миганию индикатора.
  • Найти свой учетный прибор по серийному номеру, указанному в договоре.
  • Вызвать специалиста и попросить его показать свой автомат.

Принцип замены розеток

Обычно выходят из строя те розетки, которыми чаще всего пользуются.

Причин, требующих переделать розетку, может быть множество. Это:

нарушение работоспособности точки подключения, например, при оплавлении корпуса устройства или выпадении гнезда из стены;
с целью совершенствования электрического оборудования;
при смене дизайна с банальной эстетической точки зрения.

В любом случае замена розетки должна осуществляться в строгом соответствии с правилами СНиПа.

Выполняя замену розетки собственными силами, вы сможете не только максимально оперативно решить проблему, но и при этом сэкономить статью расходов

Независимо от причины при выборе питающего приспособления важно учитывать ряд основных факторов:

Соответствие параметров точки подключения. Эксплуатационные характеристики устанавливаемой розетки должны точно соответствовать требованиям, предъявляемым к конкретному помещению. Так, для «запитки» кухонь и ванных комнат нужно использовать устройства, имеющие повышенную степень защиты корпуса. О том как выбрать такую розетку читайте далее.

Способ электропроводки. При установке розеток применяют как открытый, так и закрытый способ монтажа. Для воплощения каждого из этих вариантов на радиотехническом рынке в широком ассортименте представлены розетки встраиваемого и накладного исполнения.

Эстетические качества. Большой выбор оборудования, выпускаемый в широкой цветовой палитре, позволяет органично вписать точки подключения в любое стилистическое решение интерьера.

При выборе и установке розетки следует ориентироваться на тип сети. Так в трехпроводной сети обычной конструкцией без заземляющего контакта не обойтись.

Но даже если в доме проложена двухпроводная сеть, электрики все же рекомендуют использовать розетки, оснащенные заземляющими клеммами. Главным аргументом такого решения выступает тот факт, что металлические вставки будут усиливать прочность не только точки подключения, но и самой вилки, продлив тем самым срок службы изделия.

Установка подрозетника для новой розетки

Вставив новый подрозетник в отверстие, следует его зафиксировать, используя раствор, приготовленный из сухой гипсовой или цементно-песочной смеси. Но, все же лучше работать с гипсовыми растворами.

Для его приготовления в емкость с небольшим количеством воды добавляется сухая гипсовая смесь (лучше строительный гипс – алебастр, его раствор быстрее подсыхает) и тщательно перемешивается. Раствор готовится такой густоты консистенции, чтобы он мог удерживать подрозетник в отверстии даже в не застывшем состоянии.

Далее достаточно большое количество приготовленного раствора с помощью шпателя необходимо перенести в отверстие в стене и равномерно разровнять по всем его краям. Затем нанести этот же раствор на торцевую часть подрозетника с предварительно выломанным в нем окошком для ввода электрических проводов, продеть в это окошко провода и вставить подрозетник в отверстие. Остается заполнить щели в отверстии раствором и заделать им имеющиеся повреждения в стене.

Закончив, таким образом, монтаж нового «стакана», необходимо подождать пока раствор высохнет и затем уже продолжать установку новой розетки.

Чтобы подготовить провода для подключения питания к розетке, с их краев необходимо, используя кусачки, снять изоляцию и «откусить» лишнюю часть жилы. В данном случае для электропроводки использовался алюминиевый провод, проложенный в стенном туннеле. Если длина провода излишняя, то этот излишек провода лучше убрать в туннель, а не «откусывать».

В случае недостаточной длины провода, его можно удлинить путем присоединения к нему небольших отрезков нового провода. Но при этом следует придерживаться следующих правил: удлинение алюминиевого провода необходимо производить с использованием клеммной колодки, а медный провод можно удлинить, просто скрутив провода, а затем запаять и изолировать это соединение.

Подключение и установка новой розетки

Теперь уже замена розетки близится к концу. Остается подключить ее и зафиксировать в стене.

Снимаем с новой розетки панель, открутив центральный болт. В ее контакты поочередно вставляем оголенные концы проводов и закрепляем их там, затягивая соответствующие болты контактов с помощью отвертки.

При этом фазный провод обычно подключают к правому контакту, а нулевой к левому. Проверку фазы питающего провода лучше произвести до подключения его к розетке с помощью пробника. Фазный провод можно пометить маркером.

Затем розетка вставляется в подрозетник, выравнивается по горизонтали и фиксируется нижним и верхним винтами. Для исключения перекоса розетки завинчивать эти винты следует поочередно до надежной ее фиксации.

Завершает монтаж розетки установка панели (крышки) и фиксация ее центральным болтом без приложения при этом чрезмерных усилий, чтобы ее не повредить.

Остается проверить надежность фиксации розетки. Вставьте в нее вилку одного из электроприборов и вытащите ее. В случае если розетка закреплена в коробке слабо, сильнее закрутите болты ее распоров. Вновь установив панель розетки, можно подключать электропитание на электрощите.

Надеемся, что наши советы, как заменить розетку самостоятельно, будут вам полезны. Ну что ж читайте, оставляйте комментарии, спрашивайте, может что не понятно. Для постоянных читателей выложил видео на канале Ютуб. Подписывайтесь на новые видеоролики.

Ситуация, когда электрическая розетка выходит из строя – нередкое явление, требующее профессионального вмешательства мастера. Но при грамотном подходе к решению вопроса вовсе не обязательно прибегать к помощи специалистов.

Какие нюансы учитывать при замене старой точки подключения на новую и как поменять розетку собственными силами рассмотрим подробнее.

Осуществление монтажа новой розетки

Если нужно просто вставить розетку без переноса ее в другое место, то задача, в общем-то довольно проста. Как правило, все розетки выполняются по стандартным размерам. Если же размеры новой розетки не совпадают со старым подрозетником, то его можно извлечь и расширить отверстие при помощи специальной буровой коронки. Впрочем, такую операцию проводить, как правило, не требуется.

Установка новой внутренней части розетки в короб и закрепление её винтами.

В старых домах нередко можно столкнуться с ситуацией, когда пластмассового подрозетника просто не существует. Иными словами, монтаж проводился прямо в отверстие в стене. Такого допускать нельзя. Необходимо приобрести отдельно подрозетник, если он не поставлялся в комплекте с новой розеткой. Провода продеваются в отверстия подрозетника, затем сам он укрепляется в стене.

Для этого рекомендуется применять алебастровую смесь, которая наносится в необходимом количестве в отверстие в стене. Немного следует нанести смеси и на сам подрозетник. Чтобы не загрязнить оголенные участки проводов, их можно временно заизолировать клейкой лентой.

При необходимости, оставшиеся щели можно заделать пеной или шпатлевкой. В случае со шпатлевочной смесью необходимо будет дождаться ее полного высыхания. Приступать к эксплуатации новой розетки при незастывшей сырой смеси категорически запрещено! Это может привести к случайному попаданию влаги на контакт и вызвать короткое замыкание.

Далее нужно действовать по следующей схеме:

Пошаговый процесс замены розетки.

  • Снять изоляцию с провода. Обычно глубина контактов в розетках небольшая, так что вполне будет достаточно 7 – 10 мм. Можно зачистить немного больше. При этом незачищенный кусок провода должен выступать из контакта не более, чем на 3 миллиметра;
  • Теперь провод вставляется в специальное контактное отверстие и зажимается винтом. Фаза подключается к правому проводу, ноль – к левому, соответственно. Провод должен не шататься в своем контакте и оставаться в совершенно неподвижном положении. Если оставить контакт в плохом креплении, то со временем это приведет к его подгоранию, что не просто неудобно, но и может быть опасно;
  • Точно так же поступаем с другим проводом и, при необходимости, с проводом для заземления;
  • Розетка помещается в подрозетник окончательно и фиксируется крепежными винтами. Чтобы избежать ее перекоса, нужно затягивать винты поочередно – немного один, немного другой, немного один, немного другой. И так далее – до полной фиксации;
  • Пока не была закреплена декоративная крышка, можно проверить, насколько надежно укрепилась розетка. Для этого нужно вставить в нее какой-нибудь электроприбор – и с усилием вытянуть шнур из розетки. Если наблюдается смещение корпуса, то винты необходимо дозатянуть;
  • На завершающем этапе монтажа можно закрыть розетку защитной крышкой и закрепить ее либо с помощью защелок, либо винтами.

Если правильно выполнить все перечисленные выше пункты, то монтаж розетки не займет много сил и времени.

Выключатель легранд как разобрать

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели «

» не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.

Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.

Демонтируйте клавишу (-ши)

Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой

Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.

Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.

Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.

Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

  • Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
  • Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

  • Как снять точечный светильник
  • Как правильно перенести розетку
  • Как заменить электропроводку в квартире

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

В настоящее время уже нет дефицита качественной бытовой электротехники, отличающейся высокой надежностью, однако со временем даже она может выйти из строя, особенно подвержены этому выключатели, из-за регулярного использования.

Если лампочка мигает на каком-то отдельном светильнике, то дело здесь вовсе не в скачках напряжения, а скорее всего в механизме выключателя, который следует осмотреть, при наличии соответствующего опыта конечно же.

Как заменить розетку на новую

Позвонила мне одна моя знакомая и попросила сделать розетку. Мол, проблема заключается в том, что розетка старая, шатается и постоянно выпадает из стены при вытаскивании вилки электроприбора. По ее словам я понял, что нужна полная замена розетки с реконструкцией подрозетника. Когда я пришел по вызову, то действительно увидел требующую ремонта розетку, поэтому решил написать о том, как заменить розетку своими руками.

Когда я снял крышку розетки, то увидел что распорные лапки расшатаны и уже не держат ее в гнезде. Можно было конечно попробовать зафиксировать сам механизм в стене, но это было бы лишь временное решения проблемы, тем более в стене не было подрозеточной коробки. Здесь нужна была полная модернизация с заменой розетки и установкой нового подрозетника.

Итак, как заменить розетку самостоятельно? В первую очередь, следует обратить особое внимание на крепление розетки в стене. Ведь зачастую случается, что она попросту выпадает из своего посадочного места

А это чревато коротким замыканием в электрической цепи, которое может привести даже к возгоранию.

Рассмотрим пошагово этапы замены электрической розетки. Перед началом работы по замене розетки следует в обязательном порядке обесточить электрическую сеть, которая ее питает. В многоэтажных домах (обычно на лестничных площадках) установлены щитки с пакетными выключателями (пакетниками), прерывающими подачу электроэнергии в квартиры. Найдите в его верхнем отделении соответствующий вашей квартире пакетник и переведите его в верхнее положение «Выкл.».

Можно, конечно, обесточить лишь комнату, в которой предстоит замена розетки, а не полностью всю квартиру, выключив автомат, отвечающий за соответствующую линию. Но для этого нужно знать, где он точно находится. В противном случае самым надежным вариантом будет обесточивание всей квартиры.

Понятно, что, отключив электропитание квартиры, вы лишитесь и освещения. Поэтому, если менять розетку предстоит в условиях, когда на улице сумерки или уже стемнело, следует заранее запастись альтернативным источником света, например, фонариком.

О том, как заменить розетку в случае необходимости, следует подумать заранее. Так как для этого вам, само собой, потребуется новая розетка (а, возможно, и подрозетник), а также нехитрый слесарный инструмент (прямая и крестовая отвертки, кусачки или пассатижи) и индикатор фазы. Кстати этот простой и недорогой электроизмерительный прибор в виде отвертки-пробника требуется в быту довольно часто и потому неплохо его иметь в доме.

Демонтаж старой розетки начинается со снятия ее панели. Для этого выкрутите в ней центральный болт, пользуясь крестовой или прямой отверткой в зависимости от вида его головки.

Чтобы убедиться, что линия действительно обесточена, проверьте с помощью индикатора контакты розетки. К одному из них подведен фазный провод, к другому – нулевой. Если розетка находится под напряжением, то при прикосновении пробника к фазному проводу его лампочка должна гореть.

Если такого светового оповещения индикатора нет при прикосновении к обоим контактам розетки, значит, линия обесточена, и с розеткой можно работать, в сущности, голыми руками.

И, лишь убедившись в отсутствии электропитания, можно продолжать работу дальше. Ослабив болты зажимов контактов розетки, освободите их от проводов. Отвинтите болты внутренних распоров розетки, удерживающие ее в коробке, и вытащите из нее розетку. Возможно, предварительно придется для этого провернуть ее несколько раз в обе стороны.

Вытащив розетку из места, где она была установлена, мы обнаруживаем в данном случае, что подрозетник (коробка) отсутствует. То есть розетка была установлена просто в отверстии, сделанном в стене. Такая установка розетки неправильна и ее крепление ненадежно. Однако подобное можно довольно часто встретить в старых домах.

Нередко встречаются металлические подрозетники, в которых не предусмотрены крепежные болты. Потому розетки в них крепятся только с помощью их собственных распорных механизмов. Такое крепление розетки также весьма ненадежно.

Далее необходимо взять новый стандартный подрозетник и примерить его к отверстию. В данном случае мы видим, что он полностью вошел в него.

Если же подрозетник не полностью входит в отверстие, следует его укоротить до глубины отверстия, отрезав у него заднюю часть. В отдельных случаях приходится расширять отверстие до размеров подрозетника таким образом, чтобы он не деформировался при установке.

Если в отверстии стоит металлический подрозетник, его следует аккуратно вынуть, избегая при этом существенных повреждений стены, чтобы в дальнейшем избежать ее ремонта. Мелкие же повреждения скроет панель новой розетки.

Подключение

Чтобы подключить розетку, ее внутренний механизм необходимо соединить с клеммами. Этот процесс начинается с освобождения от гибкой трубки трех проводов (фазный, нулевой и земля). Работать нужно максимально аккуратно, поскольку жилы не отличаются прочностью и могут быть повреждены.

Помните о маркировке проводов:

  1. Фаза обычно белая, хотя бывает серой, красной или черной.
  2. Ноль окрашен голубым (иногда синий).
  3. Заземление имеет желто-зеленый цвет изоляционного покрытия.

Если провода окрашены в белый и черный цвета, найти питающий кабель рекомендуется еще до начала замены. Фазу нужно заранее пометить с помощью маркера.

Главное – безопасность!

Перед тем, как приступить к ремонту электрического прибора, следует помнить о простых правилах безопасности.

Для начала нужно выяснить, в чем причина замены. Если устройство просто плохо держится в стене, то достаточно подкрутить шурупы. Едкий запах, дым или удар током свидетельствуют о том, что установка новой розетки просто необходима.

Правила, которые позволяют избежать травм при смене розетки:

  1. Выключить электропитание во всей квартире. Сделать это достаточно просто. Щиток находится, как правило, в коридоре или подъезде. Если счётчик старого образца и имеет пробки, то нажатие на них обесточит всю квартиру. Во многих домах сейчас установлены электрощиты в виде коробок. В этом случае нужно найти на нем рычажки и перевести их в выключенное положение. Некоторые умельцы считают, что хорошо знают всю проводку и пренебрегают этим простым правилом. Часто последствия в таких случаях имеют плачевный характер.
  2. Выполнять все работы в дневное время. Исключение составляет только тот случай, когда ремонт необходим именно в данное время, и от нее зависит нормальная жизнедеятельность семьи. Можно воспользоваться фонариком и резиновыми перчатками. В других вариантах демонтаж лучше отложить на светлый промежуток дня.
  3. Как инструменты для монтажа, так и сама розетка должны быть отличного качества.
  4. Если монтаж электрооборудования осуществляется впервые, то обязательно нужно изучить пошаговую инструкцию по замене и установке. Подробное руководство описано в данной статье.

Монтаж новой розетки

Все операции производятся в обратной последовательности, но уже с новой розеткой

Перед установкой надо обратить внимание на провод – если в старой розетке был плохой контакт, то жила могла нагреваться во время эксплуатации – если изоляция утратила пластичность, то как минимум требуется ее убрать, а сверху жилы надеть кембрик, термоусадочную пленку или замотать изолентой

Если провод алюминиевый, то при частых перегревах он становится хрупким и возможен излом самой жилы – в таком случае придется ее наращивать.

Когда замазка вокруг подрозетника застынет и с проводом все в порядке, то можно переходить к дальнейшему монтажу.

Закрепление проводов

Хорошим тоном среди электриков считается «вешать» фазу на правую, а ноль на левую клемму розетки, если стоять к ней лицом. Если прикрутить провода наоборот, то ничего не случится. Жилы зачищаются, вставляются в клеммы и затягиваются в креплениях. Правильной считается такая зачистка жилы, когда ее внутренний провод выглядывает из клеммы не больше чем на 2-3 мм.

Перед закреплением провода надо проверить, чтобы все клеммы были сухими и чистыми. Следует проследить чтобы был хороший контакт между оголенной частью провода и розеткой, а также чтобы болт был крепко затянут. В противном случае со временем контакт начнет перегреваться и провод может отгореть.

Установка розетки в подрозетник

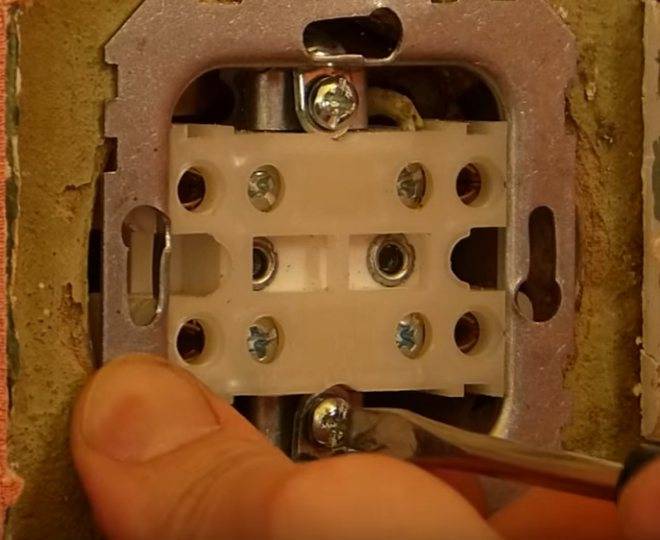

В зависимости от типа розетки, крепиться она будет распорными лапками, болтовыми соединениями или дюбелями. Когда она заводится внутрь подрозетника, то надо придерживать распорные лапки, так как они в свободном состоянии свободно шатаются и иногда мешают розетке полностью зайти в монтажное отверстие.

Чтобы этого не происходило, они фиксируются обычной канцелярской резинкой, которая удержит их в прижатом к розетке положении, но не будет мешать ее закреплению в подрозетнике.

Дополнительно можно закрепить розетку болтами, только надо следить чтобы монтажные отверстия совпали с теми, что есть на подрозетнике.

Дюбеля используются только в том случае, если по каким-то причинам крепление иным способом выполнить не удается. Не на всех моделях есть для этого монтажные отверстия, поэтому есть большая вероятность, что перед тем как заменить розетку придется подходящую поискать дополнительно. Отверстия под дюбели сверлятся в стене наискосок в разные стороны.

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

  • провод соответствующего сечения;
  • пластиковый подрозетник;
  • перфоратор с коронкой D70 мм;
  • индикаторную отвертку;
  • плоскогубцы;
  • молоток;
  • плоскую отвертку;
  • инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Порядок установки

Следующим этапом станет установка нового устройства.

Необходимо убедиться в том, что установочная коробка-подрозетник в удовлетворительном состоянии и может быть использована в дальнейшем. Если на корпусе подрозетника имеются трещины или пластмасса имеет оплавленные участки, то потребуется замена подрозетника. Для проведения этой работы следует аккуратно плоскогубцами извлечь старый подрозетник из углубления в стене. В новом подрозетнике следует продавить надрезанное отверстие, в которое будет помещён силовой кабель. После того как провод будет продет в отверстие, подрозетник устанавливается в углубление стены. При этом его корпус должен полностью поместиться в установочном месте и не выступать за плоскость стены. Если же высота окажется больше глубины отверстия, то в этом случае необходимо углубить установочное место с помощью специальной насадки для дрели. Установленный подрозетник следует зафиксировать с помощью гипсового раствора. Смесь застывает очень быстро и уже через 10—15 минут можно приступать к следующему этапу по установке.

Если в доме установлена старая алюминиевая проводка, то, особенно при многократном сгибе металлической жилы, может произойти обрыв проводника. Если уже произошла такая неприятность или если после визуального осмотра провода место контакта вызывает сомнения в механической прочности материала, кабель укорачивается на расстояние деформированного или отломанного проводника. После проведения такого купирования, провод, при необходимости, можно нарастить с помощью клемника и отрезка медного кабеля, сечение которого может быть немного меньше сечения алюминиевого проводника.

В новой розетке следует установить контакты в крепёжные клеммы и надёжно зафиксировать жилу провода с помощью винтов. При этом следует точно повторить расположение проводов, которые были установлены в старой розетке, на новом устройстве. Если розетка, которая была установлена ранее на этом месте имела заземление, то при установке новой, этот проводник должен быть обязательно подключён именно к заземляющей клемме.

После того как все имеющиеся в наличии проводники будут подключены и надёжно зафиксированы в новой розетке, это устройство помещается в полость установочной коробки. Затем равномерно закручиваются винты, которые выдвигают лапки-фиксаторы, до значительно упора, что “говорит” о надёжной фиксации розетки в стене.

Завершающий этап — установка лицевой пластмассовой части. Для этой цели до упора отвёрткой закручивается ранее снятый болт

При этом важно надёжно зафиксировать внешнюю часть, и в то же время не перетянуть крепёжный элемент, ведь чрезмерное усилие при закручивании резьбовых соединений может привести к деформации резьбы или механическому повреждению пластмассы.

В деревянных домах, а также при организации электрификации таких объектов, как гараж, подвал и теплица, устанавливаются розетки внешние или накладные, которые тоже не вечны и выходят из строя при регулярной эксплуатации.

Замена накладного устройства занимает меньше времени и осуществляется в таком порядке:

  1. Выключаются “пробки” или “автомат”.
  2. Индикатором проверяется отсутствие напряжения в проводнике, который подключён к внешней розетке.
  3. Выкручивается болт, который удерживает накладную пластмассовую часть розетки.
  4. Выкручиваются шурупы, которыми прикручена внутренняя часть розетки к стене.
  5. Жилы силового кабеля отсоединяются от клемм.
  6. С новой розетки снимается накладная панель. Для этого откручивается винт, который находится в середине накладки.
  7. Шурупами внутренняя часть розетки фиксируется к стене.
  8. В клеммы вводится проводник, крепление затягивается с помощью винтов.
  9. Устанавливается внешняя пластмассовая панель, затягивается крепёжным винтом.

Работа по установке внешней розетки завершена.

Выводы и полезное видео по теме

Ролик с наглядной демонстрацией и подробным объяснением, как правильно переделывать розетку:

https://youtube.com/watch?v=qOSrHpZ-Jp0

Руководство, как правильно поменять розетку:

Поменять розетку самостоятельно под силу даже начинающему мастеру. Главное – соблюдать технику безопасности и строго придерживаться вышеперечисленных действий.

Если вам приходилось самостоятельно менять или переделывать розетку, пожалуйста поделитесь своим опытом с нашими читателями, расскажите о нюансах которые нужно знать тем, кто впервые сталкивается с подобной работой. Пишите комментарии, задавайте вопросы по теме статьи в расположенном ниже блоке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
