Как построить русскую печь: кладка своими руками, лучшие порядовки и схемы

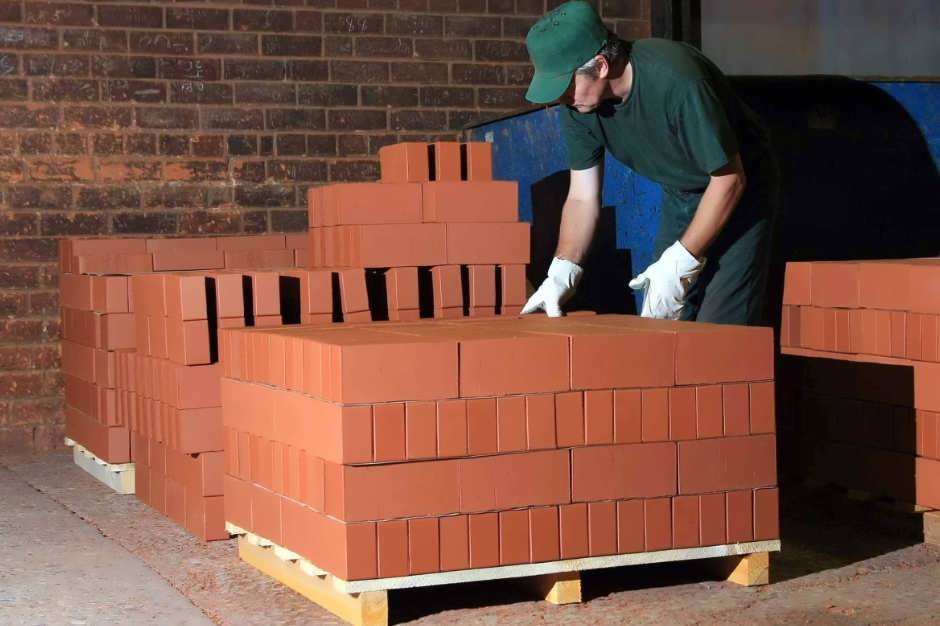

Выбор кирпича

Важно правильно выбрать материал, которому не страшен сильный жар. Для этого используют шамот ША15

Все сооружение делать из него необязательно, достаточно 150-300 штук для самой горячей части конструкции.

Для остальных элементов подойдут другие материалы:

  • большую часть основания, лежанку, устье и перетрубье можно сделать краснокирпичными (марка М250);
  • для основания подойдет полнотелый кирпич-железняк, но его надо сначала отсортировать;
  • для стен и лицевой части отлично подходит обычный камень.

Чтобы соорудить большую печь потребуется примерно 2,5 тысячи штук камня и 1,4 т кладочной глины. Расход на малую конструкцию почти вдвое меньше.

Русская печь на улице

Как строительство русской печи вне дома, так и ее эксплуатация имеют особенности. Вызваны они более агрессивными воздействиями атмосферных явлений в процессе горения и при долгих зимних простоях. Оставленная на морозе хотя бы на несколько дней без использования печка неравномерно прогревается лучами солнца. А кладочные швы напитываются атмосферной влагой.

При первом растапливании после перерыва нужно использовать малое количество щепы. Выходящие из трубы газы должны стать прозрачными, на что в среднем требуется полтора-два часа. После этого можно закладывать обычные дрова.

С мангалом

Примитивная конструкция стационарного уличного мангала предполагает открытый с одной стороны кирпичный короб с суживающимся кверху дымоходом. Такой вариант ближе не к русской печи, а к английскому камину.

Чтобы устроить более трудоемкий в изготовлении, но эффективный уличный очаг русского типа, потребуется куда больше кирпича. Схема кладки русской печи на улице своими руками показана на рисунке:

Схема кладки русской печи на улице своими руками

Это устройство выполняет функции обыкновенной подовой конструкции, оборудованной решеткой для готовки на углях.

В беседке под навесом

Для возведения печи в некапитальных деревянных постройках (веранды, беседки, крытые террасы) актуальными становятся требования пожарной безопасности. Вокруг кладки нужно создать негорючий пояс: не меньше 30 см от стенок и 60 см – со стороны дверцы. Для этого подойдет термостойкий материал – листовой асбокартон толщиной свыше 4 мм. Сверху его следует обшить кровельным железом.

Печь для выпечки хлеба

Устройство хлебопекарной печи на дровах может иметь упрощенную конструкцию. Многие требования к традиционному очагу для такой разновидности печки необязательны.

Важнейшие требования:

  • достаточный размер топочной камеры, чтобы внутри поместился поддон с формами;
  • выраженный сферический свод, чтобы тепловое излучение фокусировалось в центре горнила и поддерживало нужную температуру.

Размещение хлебной печи на улице позволяет не очень тщательно выкладывать отводящие каналы. Ведь угроза отравиться угарным газом на свежем воздухе намного меньше, чем в помещении.

Как построить на улице

Главная особенность проектирования уличной печи – необходимость предусмотреть защиту от атмосферной влаги. Понадобится построить надежный навес. Для него возводят стропильную конструкцию на деревянных или металлических столбах. Можно устроить силовую систему и сваркой из металла. Основное требование: способность навеса удержать как собственную массу в ветреную погоду, так и снеговую нагрузку зимой.

Порядовка русской печи с комментариями

В этой главе рассмотрена русская печь близкая к классической. Ниже быстрый гиф-обзор по рядам:

Кладка по порядовке

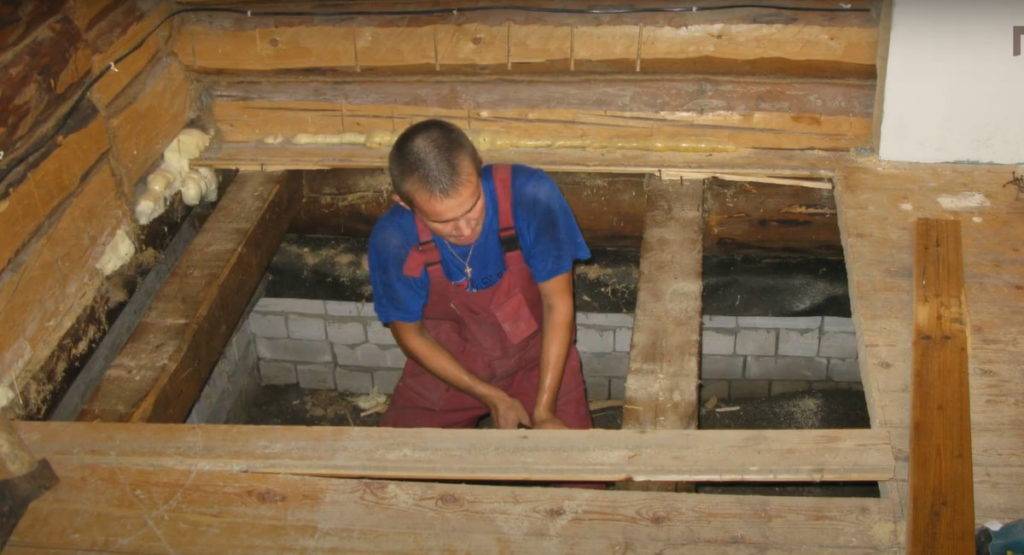

Подготовка фундамента к заливке.

Опалубка фундамента из красного кирпича.

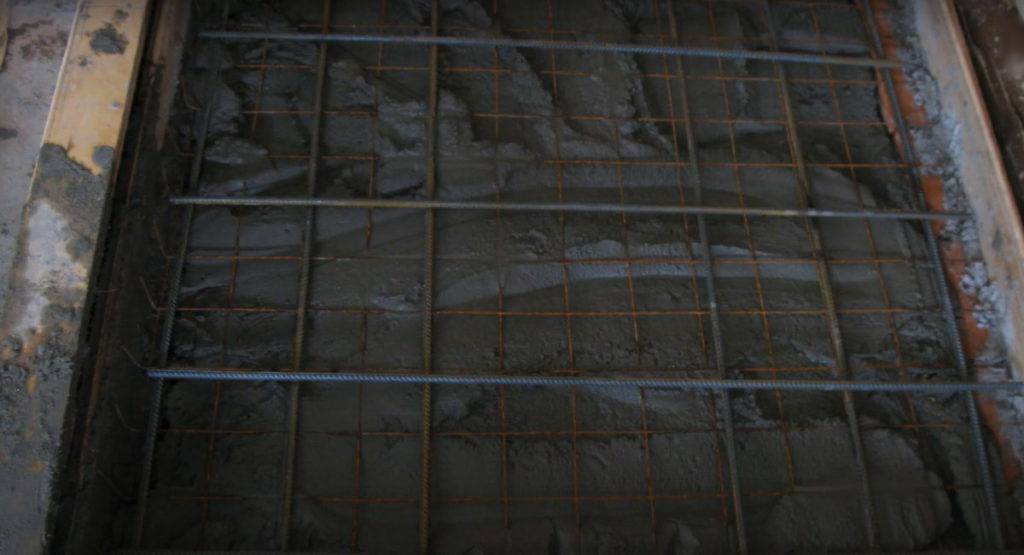

Заливка с армированием.

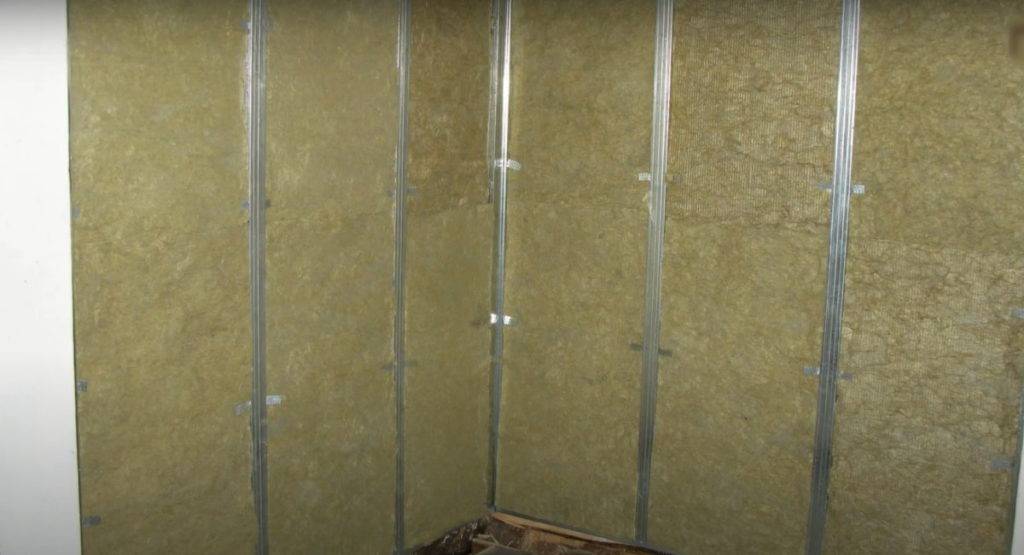

Противопожарная разделка, зашьётся стекломагниевым листом.

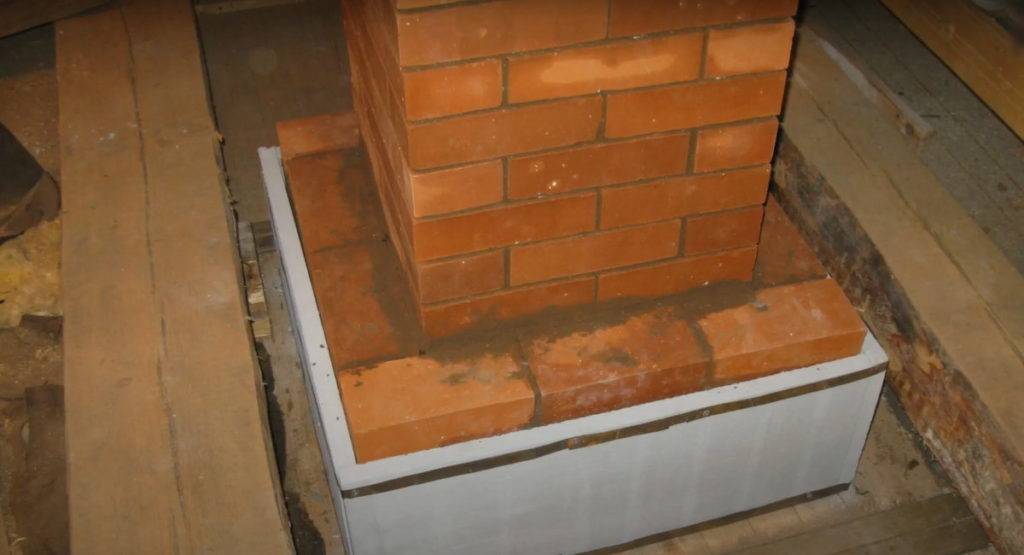

До отметки чистого пола делаем два ряда по рубероиду.

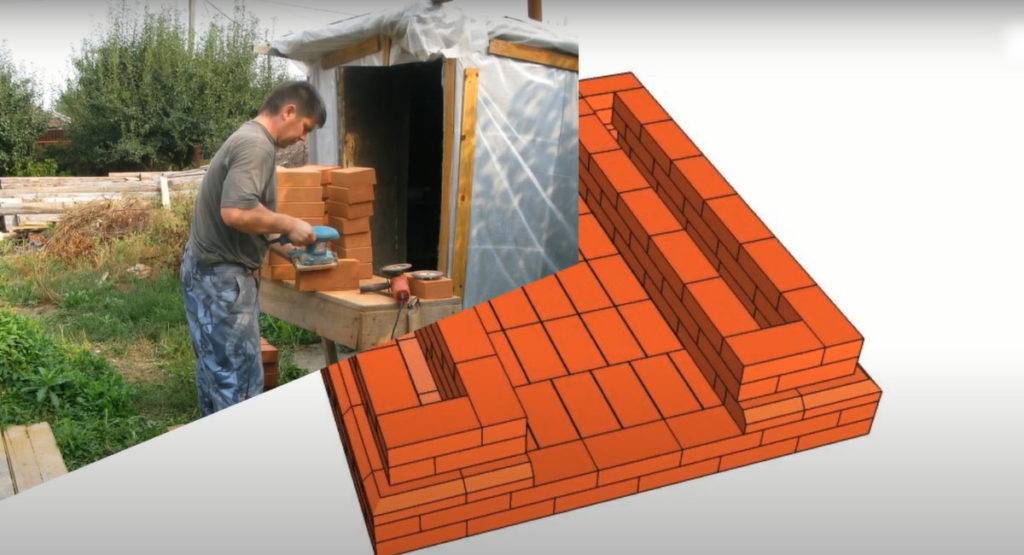

Снятие фасок у кирпича.

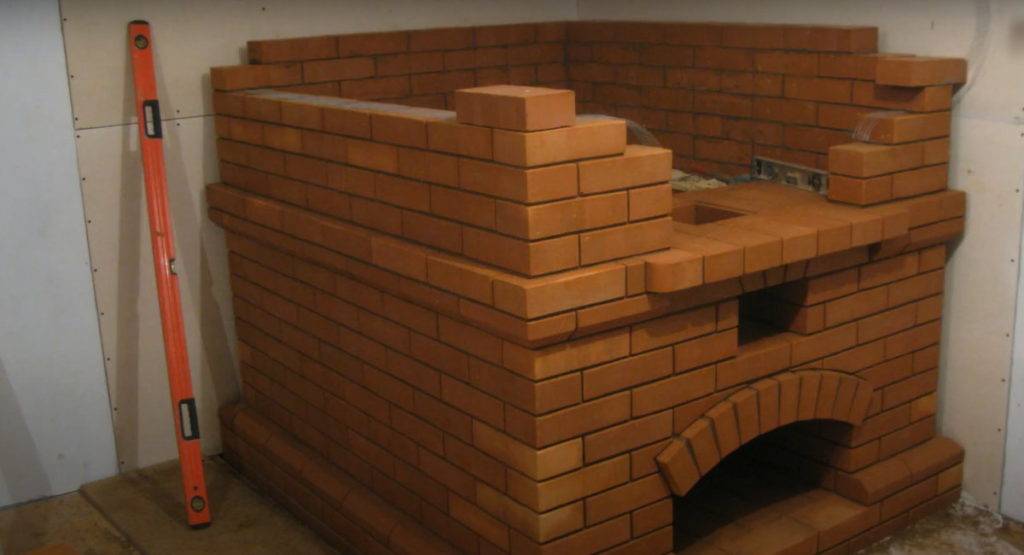

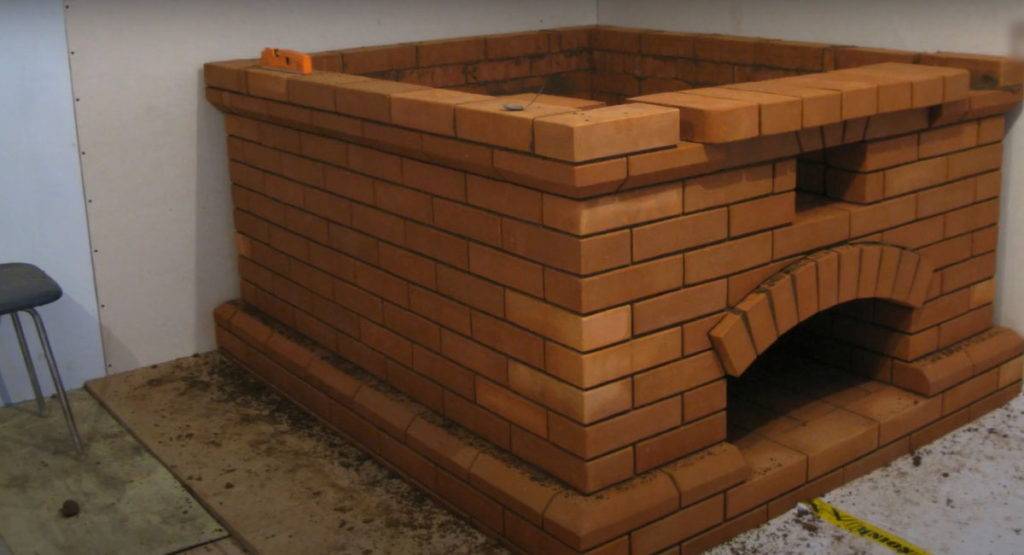

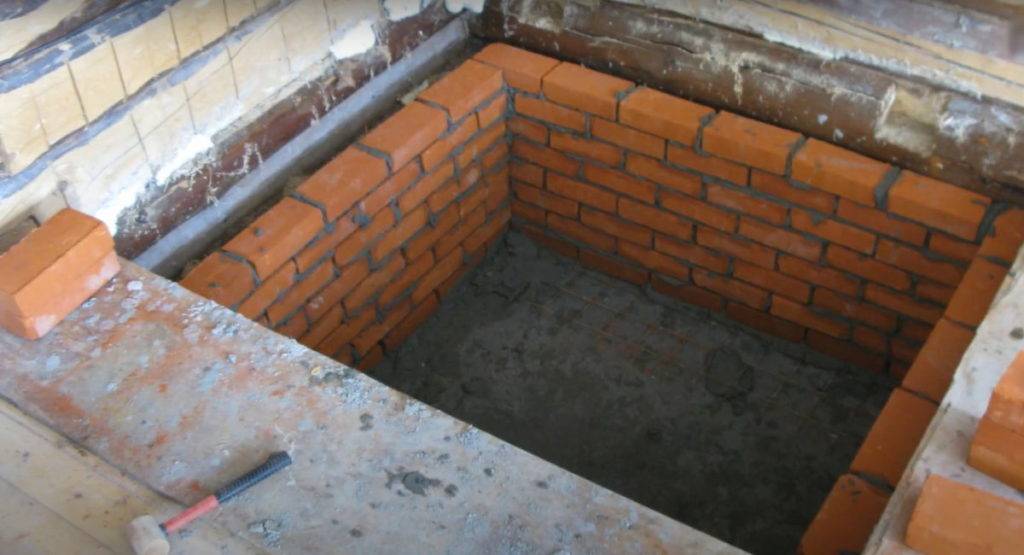

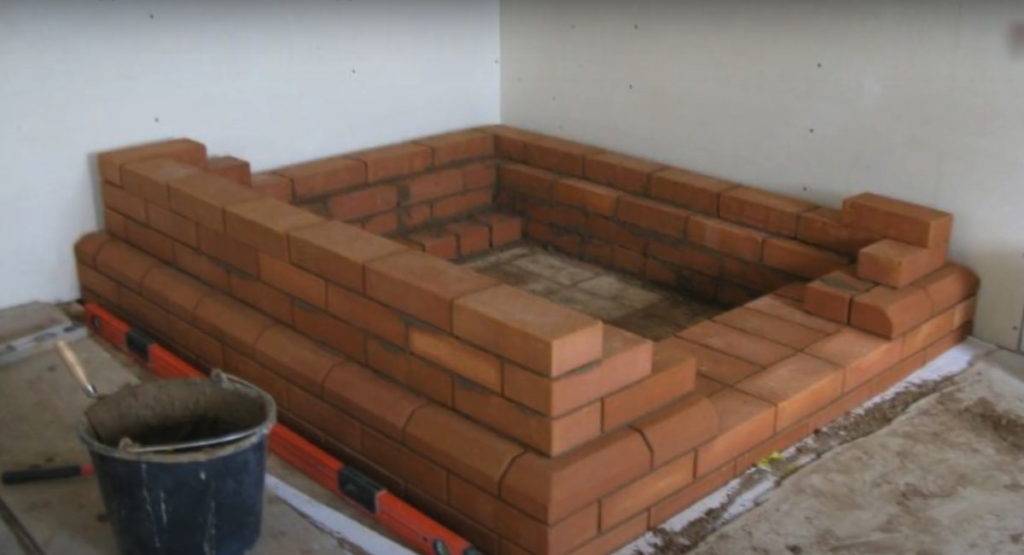

Формирование подпечья.

Ниша, чтобы располагать ухваты и кухонную утварь.

Загнетка под угли.

Наружные стенки горнила.

Пяты для свода.

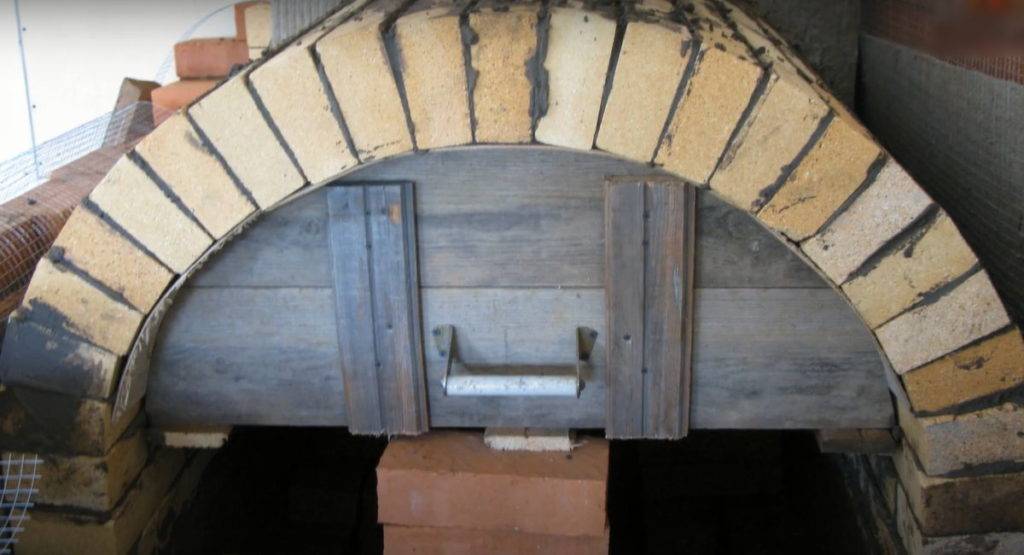

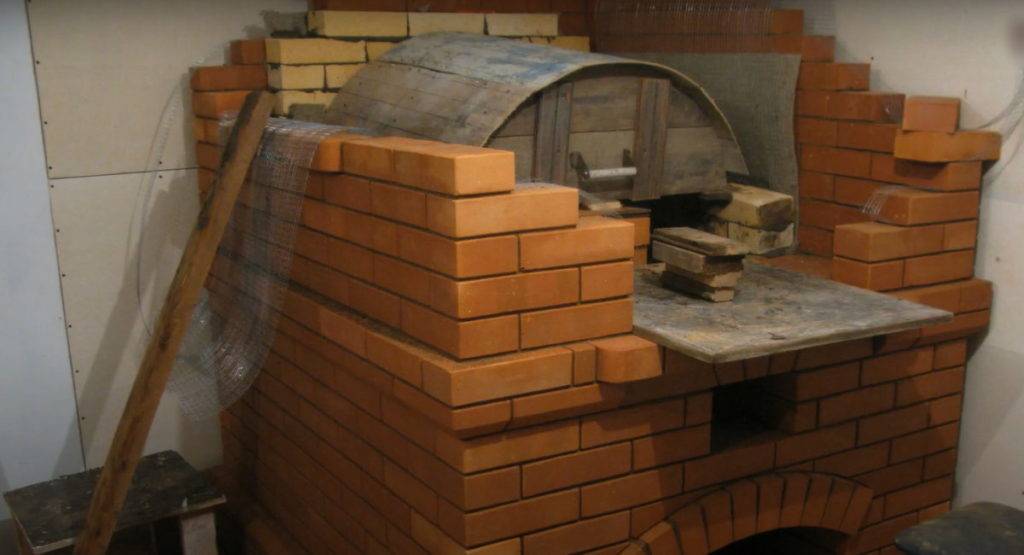

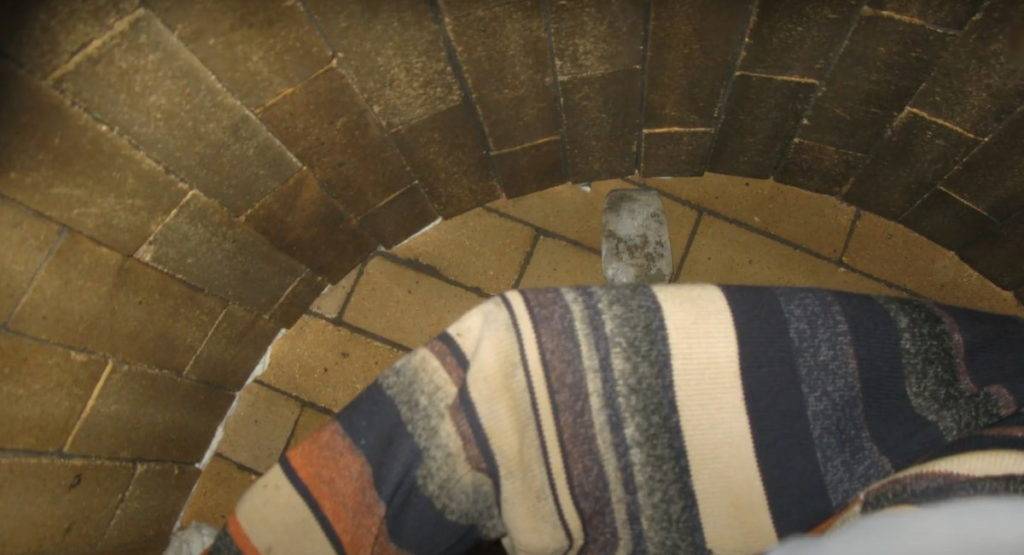

Кружало установлено.

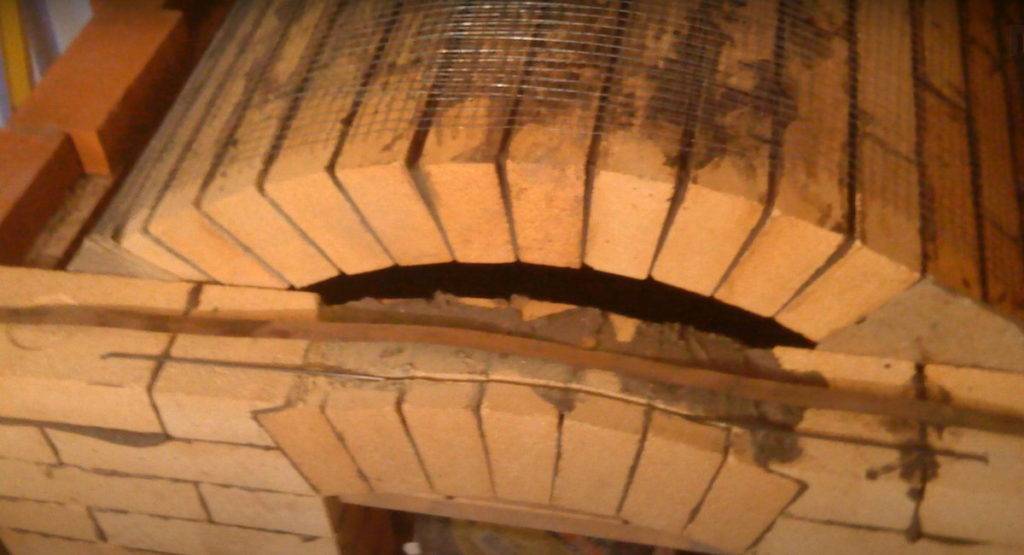

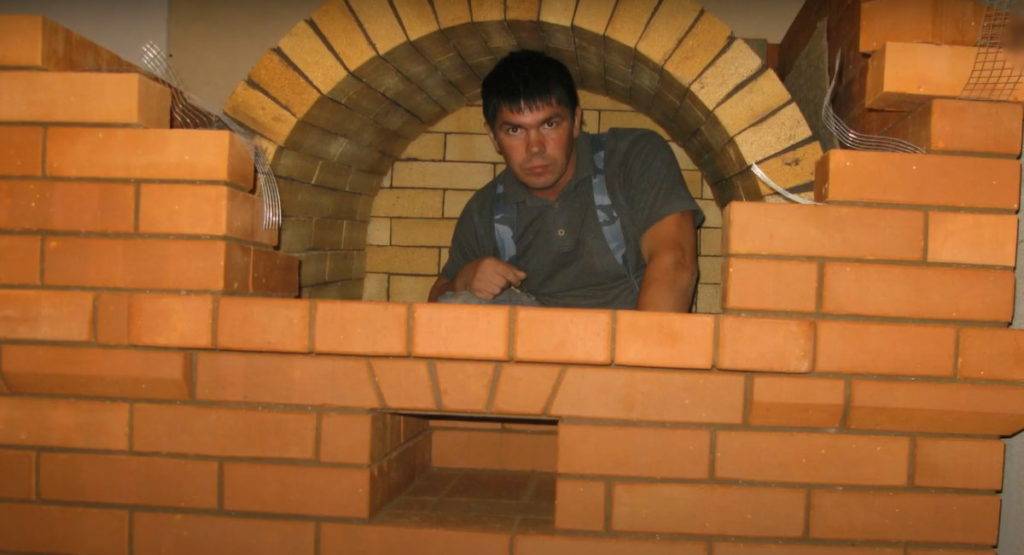

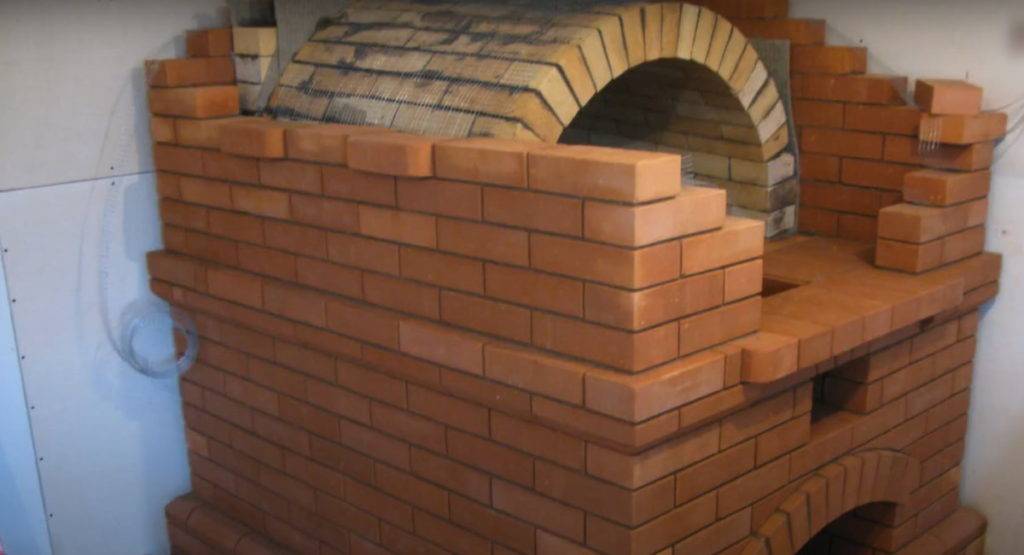

Свод готов.

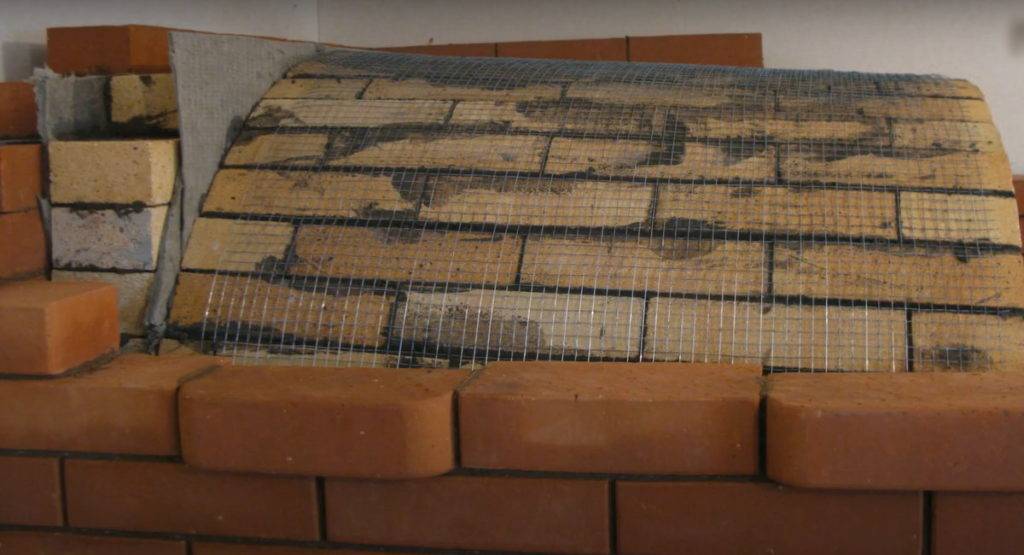

По периметру свода обтягиваем сеткой.

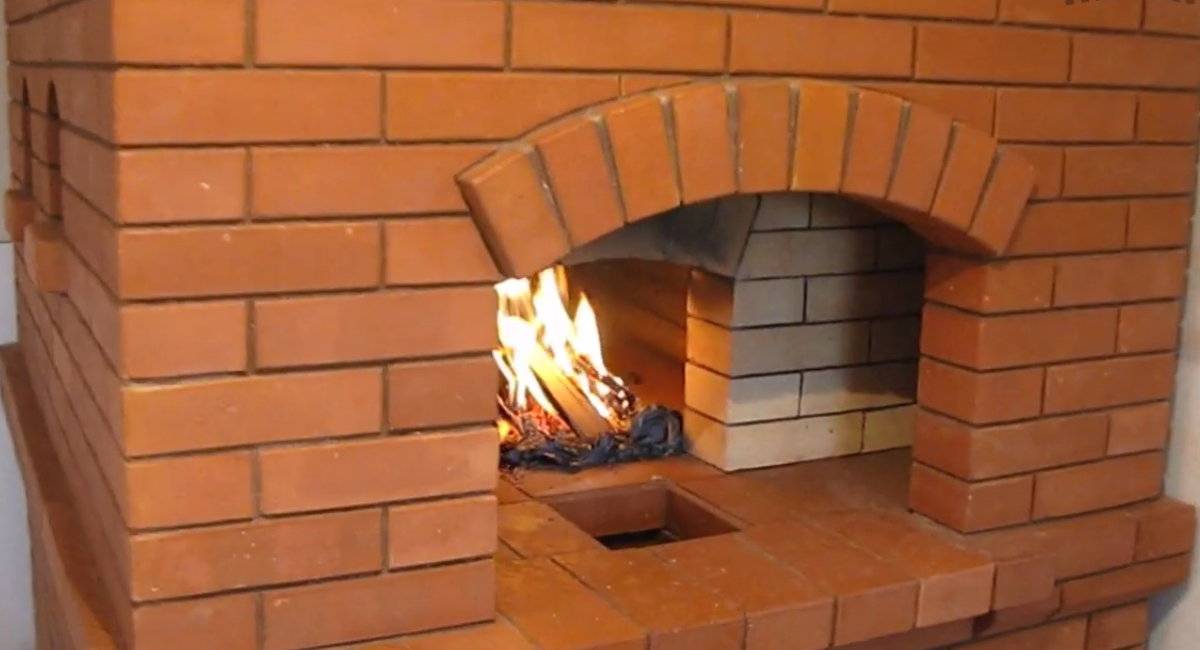

Расшивка швов в горнило.

Полочки под печурки.

Арка устья армируется лентой.

Крепление сетки на саморезы.

Арочное перекрытие шестка.

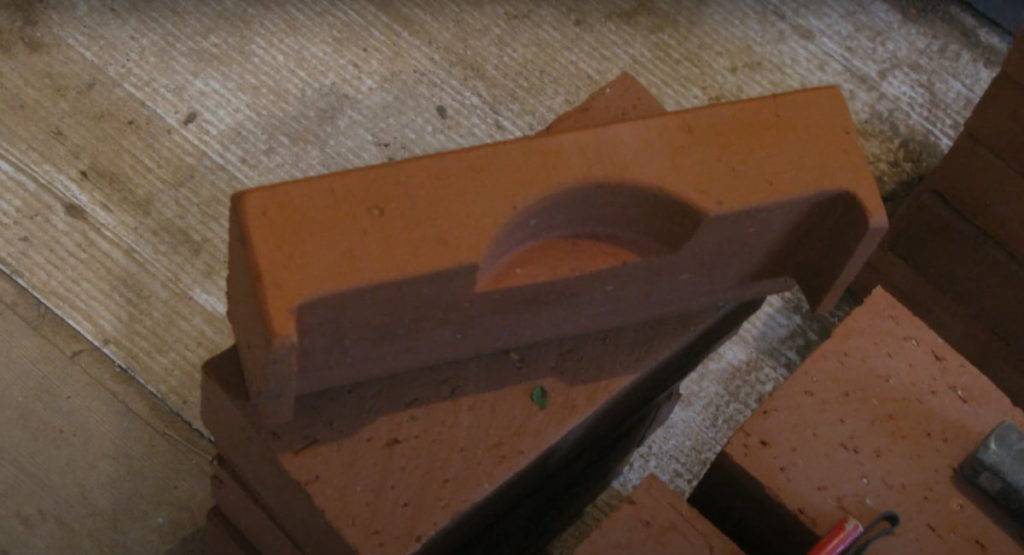

Элемент, позволяющий перекрывать задвижку самоварника.

Отверстие, в которое он вставляется.

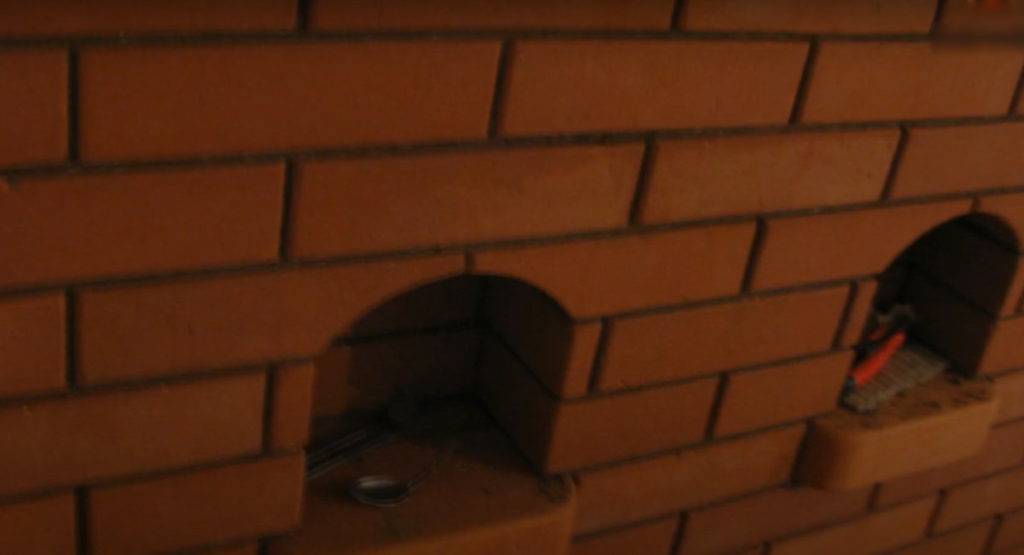

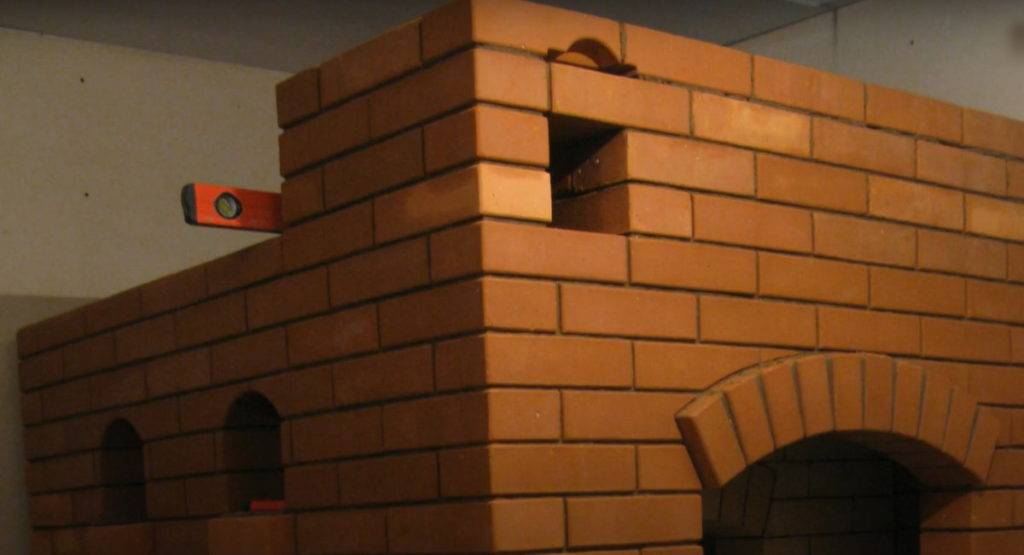

Печурки, чтобы сушить варежки.

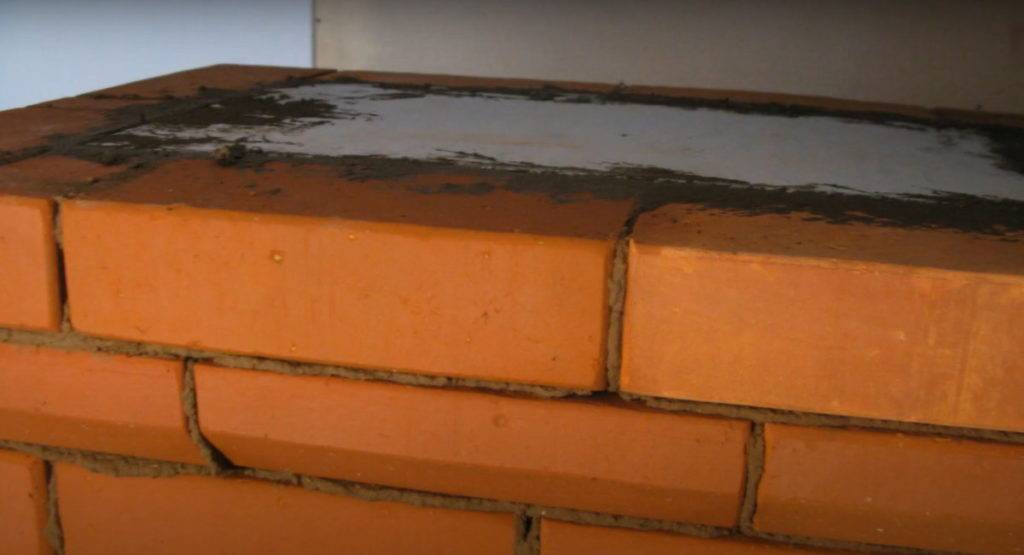

В перекрытие перед потолком вставим лист суперизола.

Осталась только труба!

Распушка.

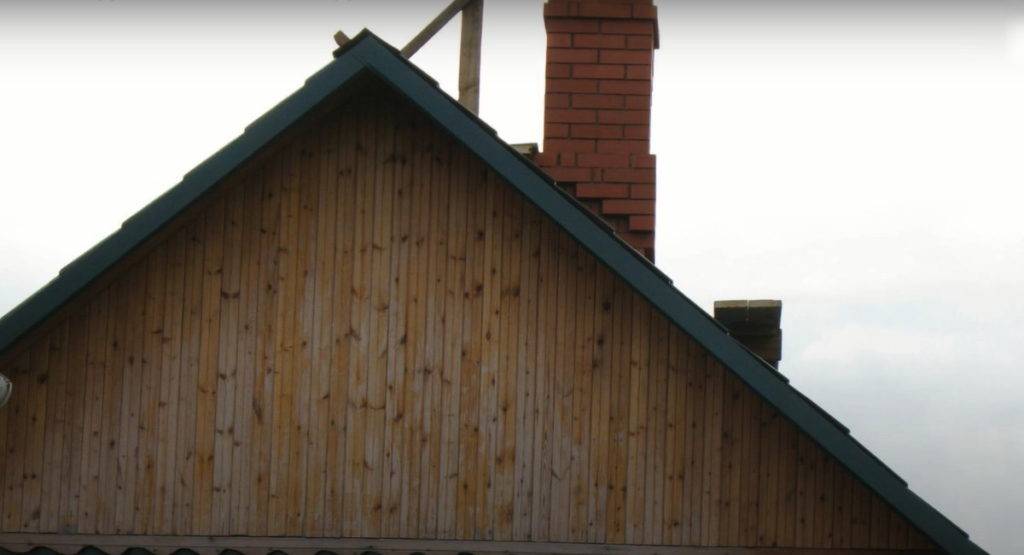

Проходка кровли.

Труба сделана!

Конопатка швов каолином.

Газовый порог — важный элемент для КПД.

Пробная протопка

Перед вводом в эксплуатацию проводится 3-х недельная просушка.

Всё готово для работы над вкусными и полезными блюдами!

На этом все, надеемся, что у вас получилась отличная печка!

Кладка русской печи

Кладка русской печи своими руками заключается в тщательном соблюдении чертежей порядовок.

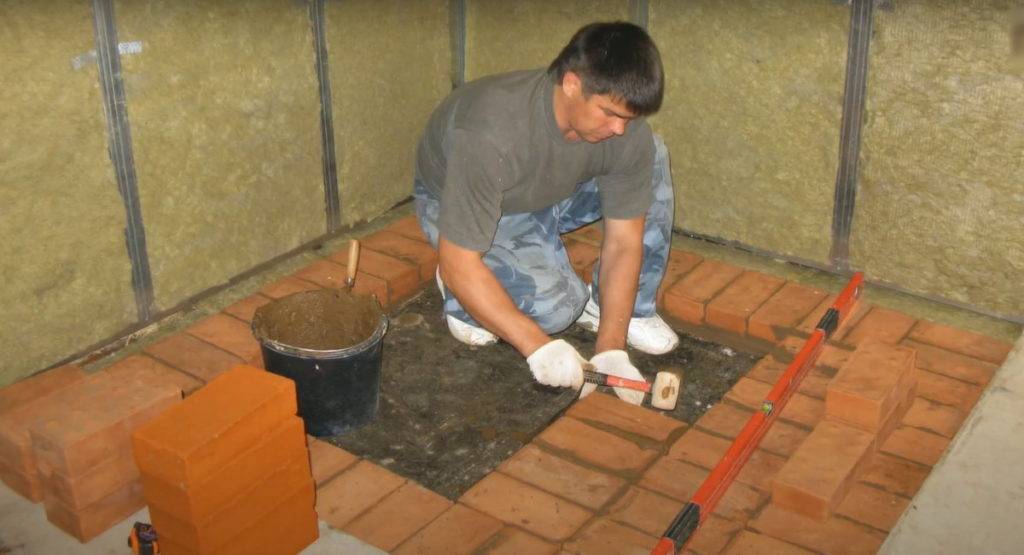

Первые ряды кладки

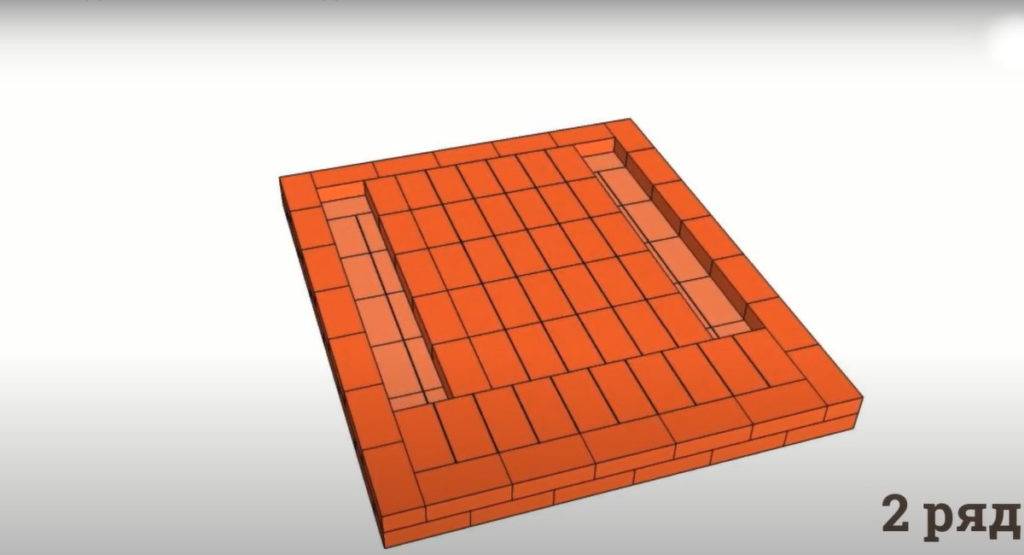

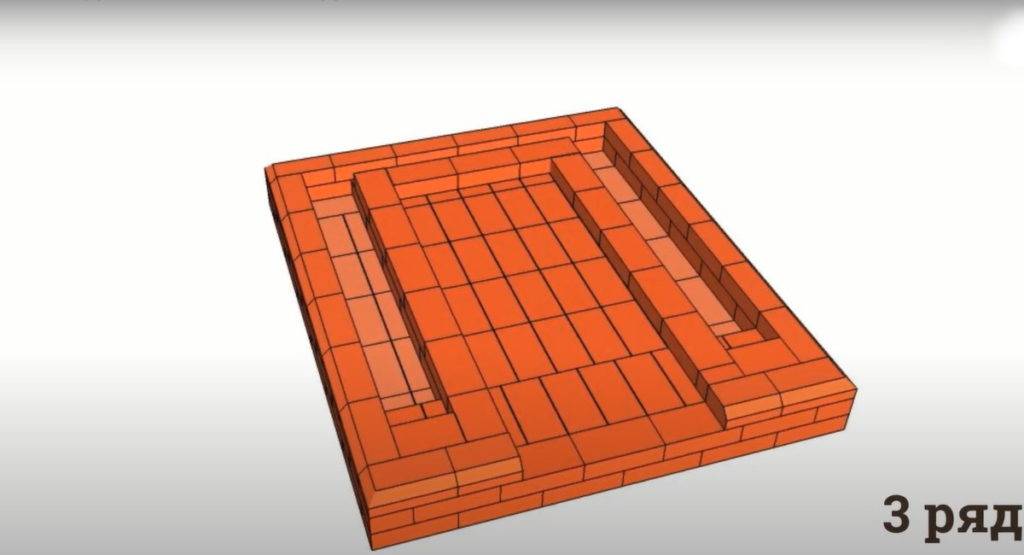

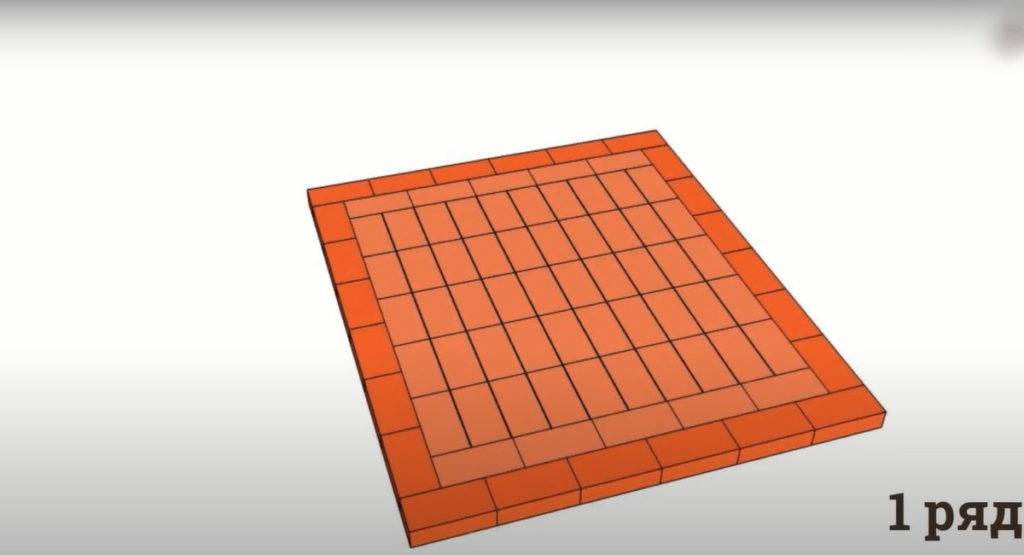

Ряды с 1-го по 3-й – выстилка печи — практически не нагреваются. Здесь можно уложить перекаленный кирпич, без стяжки, непосредственно на слой гидроизоляции

Важно тщательно проверить форму и углы нижних рядов, от которых зависит ровность всей последующей работы

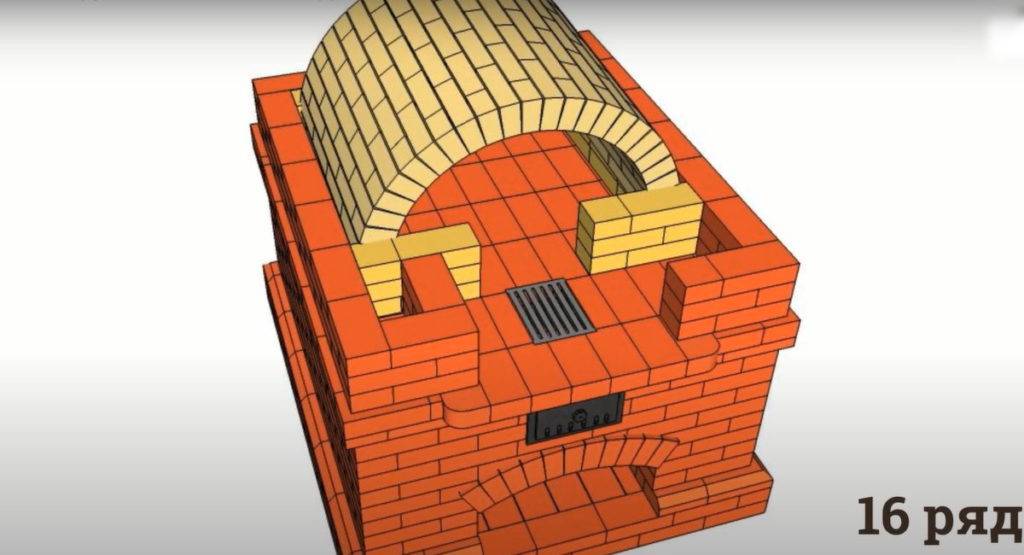

Первая арка

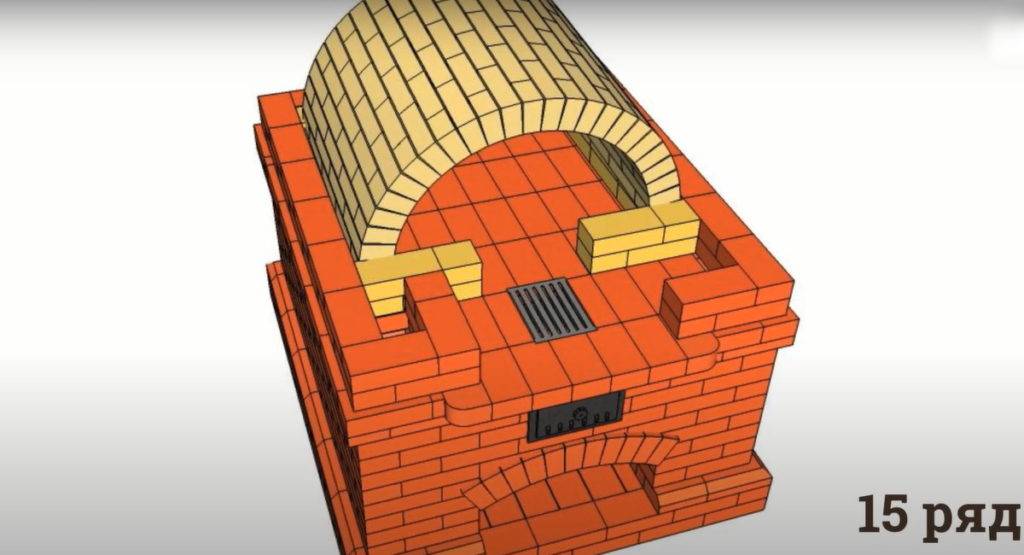

Арку строят, начиная с 6-го ряда по шаблону (кружалам) на подпорках. Свод создают швами переменной толщины. Снимают опалубку только после полного высыхания кладочного раствора.

С 11 по 17 ряд

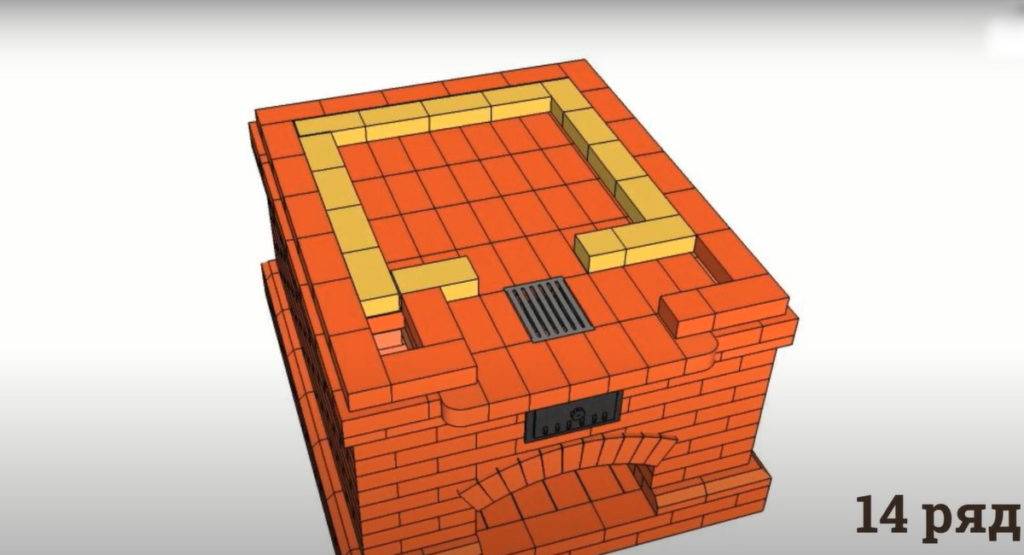

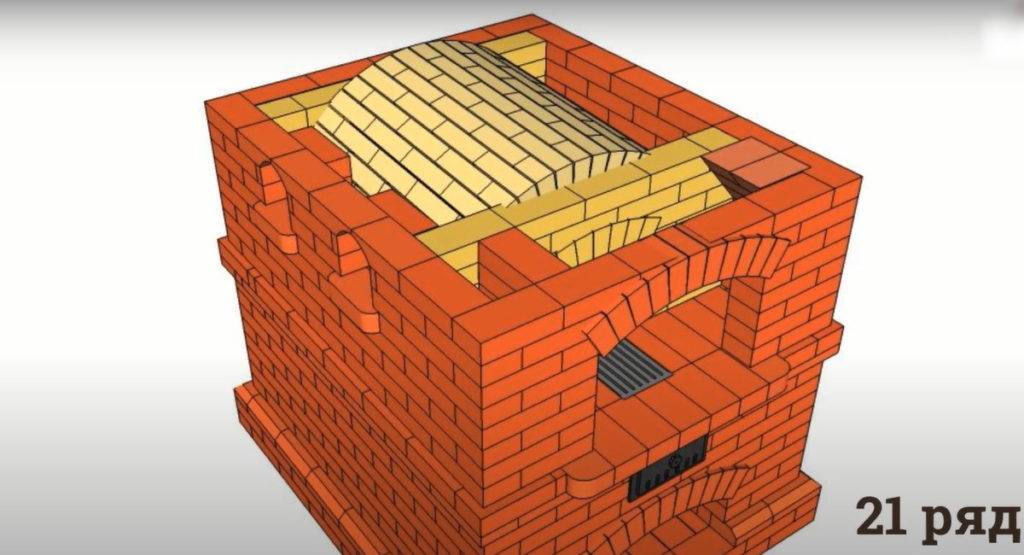

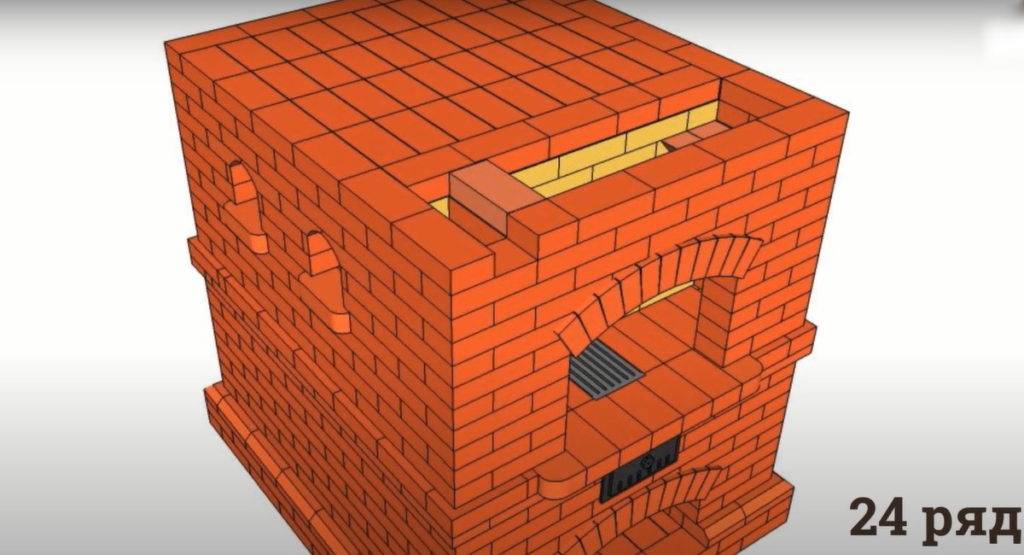

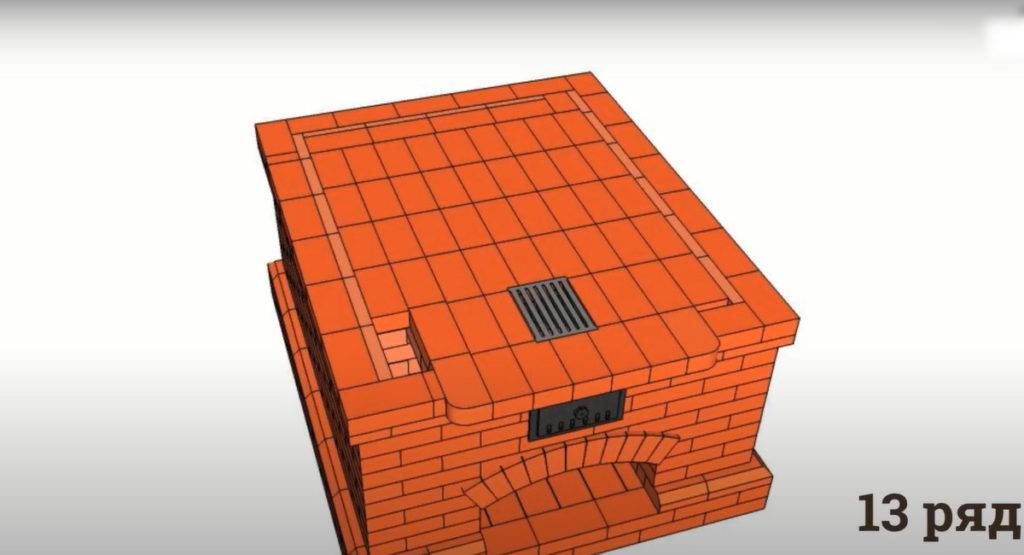

Формируют ряды попеременно чередованием ложковых и тычковых типов. Для опоры арочных пят подтесывают кирпичи в 15-м и 16-м рядах.

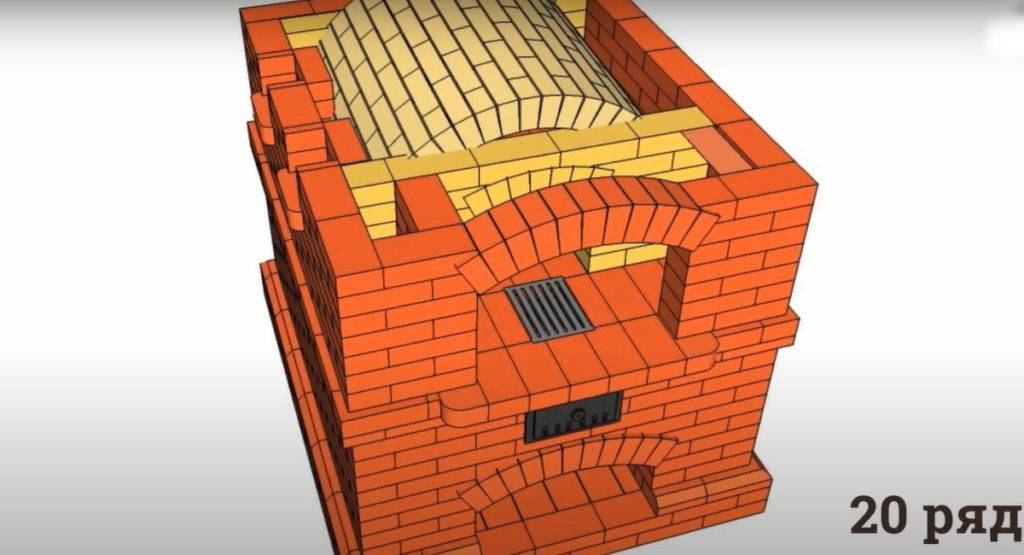

18-й ряд и выше

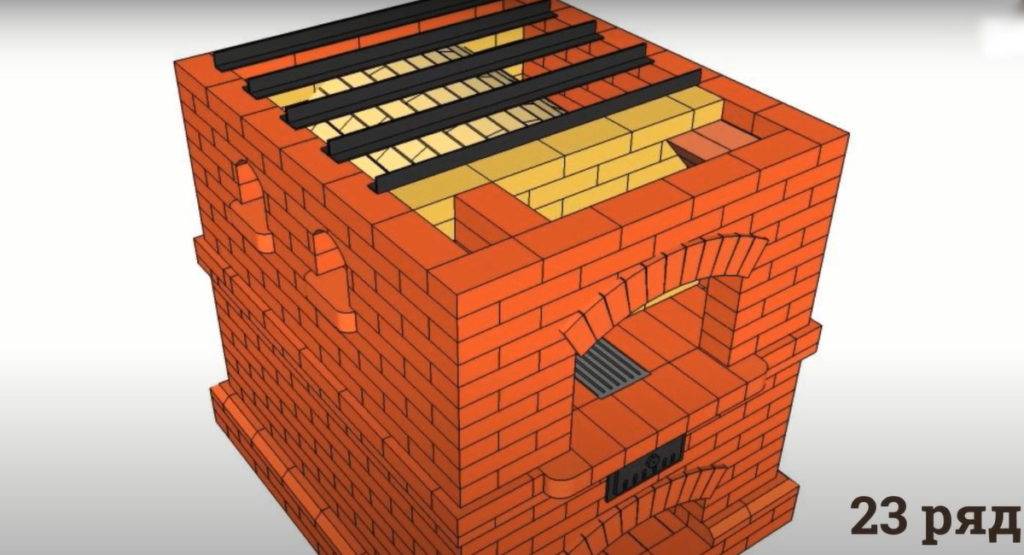

Продолжают стройку над сводом горнила попеременным чередованием ложковой и тычковой кладки. Верхнюю плоскость лежанки (полати) усиливают, чтобы не проваливались внутрь горнила. Обычно устраивают коробку с засыпкой из глины, поверх ставят сплошной слой ложковой кладки. Надежнее всего здесь сделать настил деревянным щитом.

Дымоход

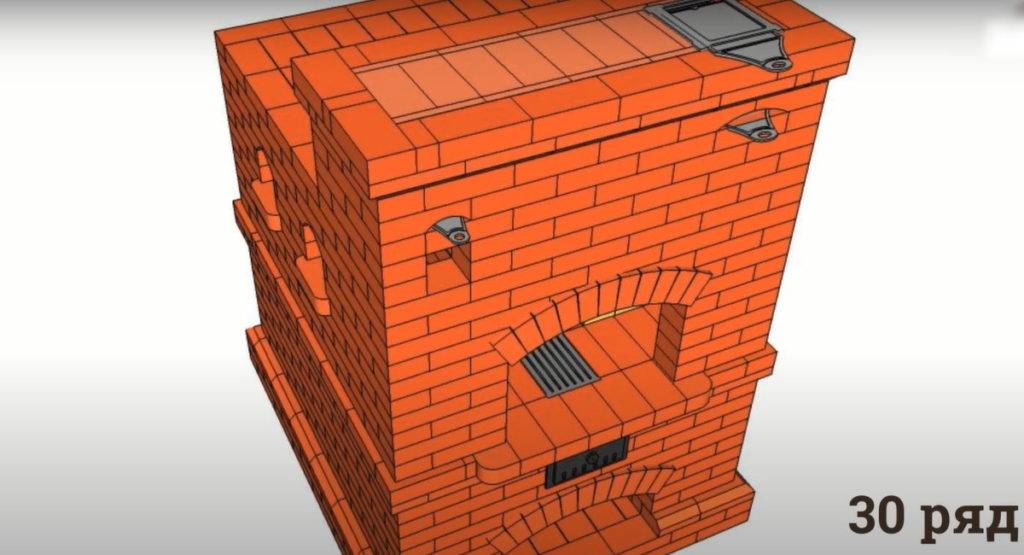

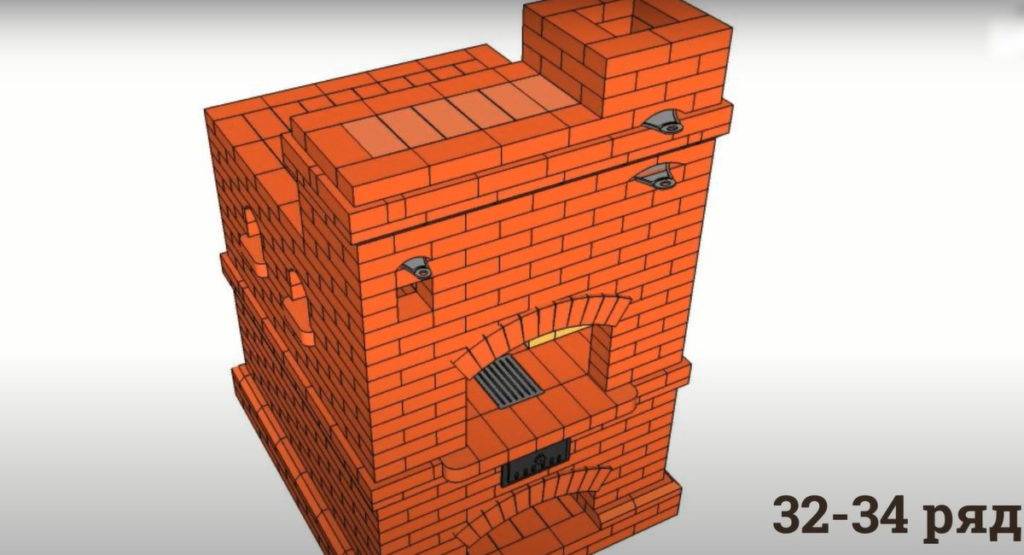

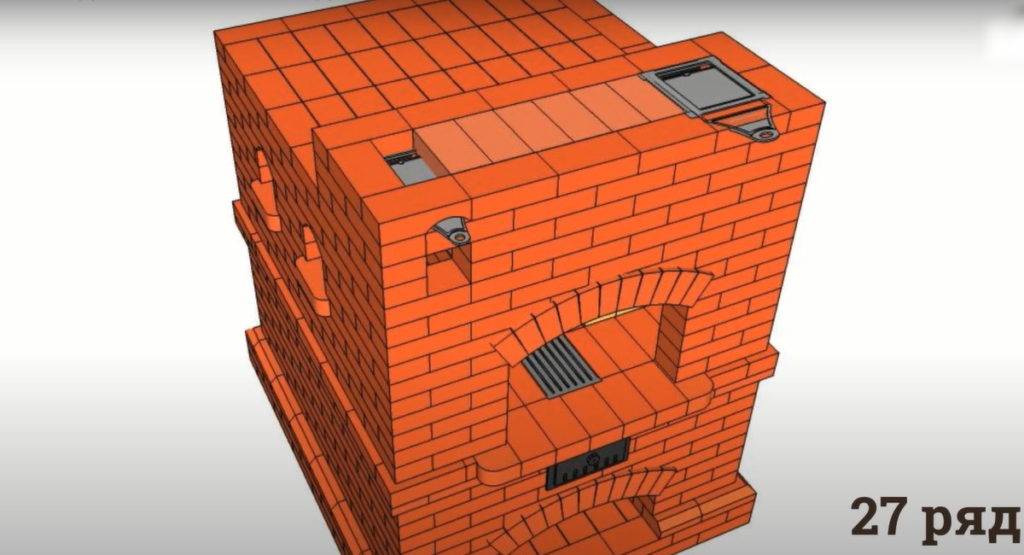

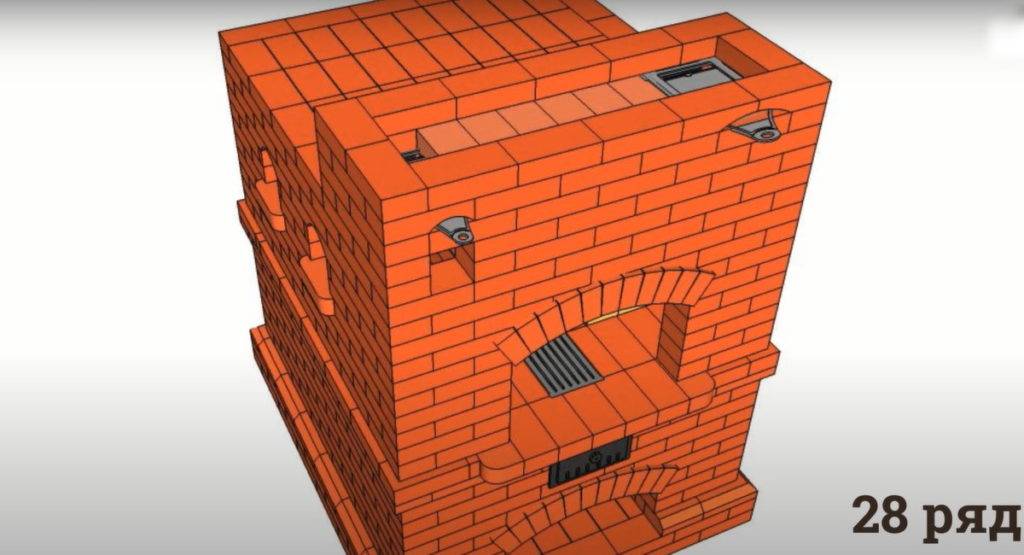

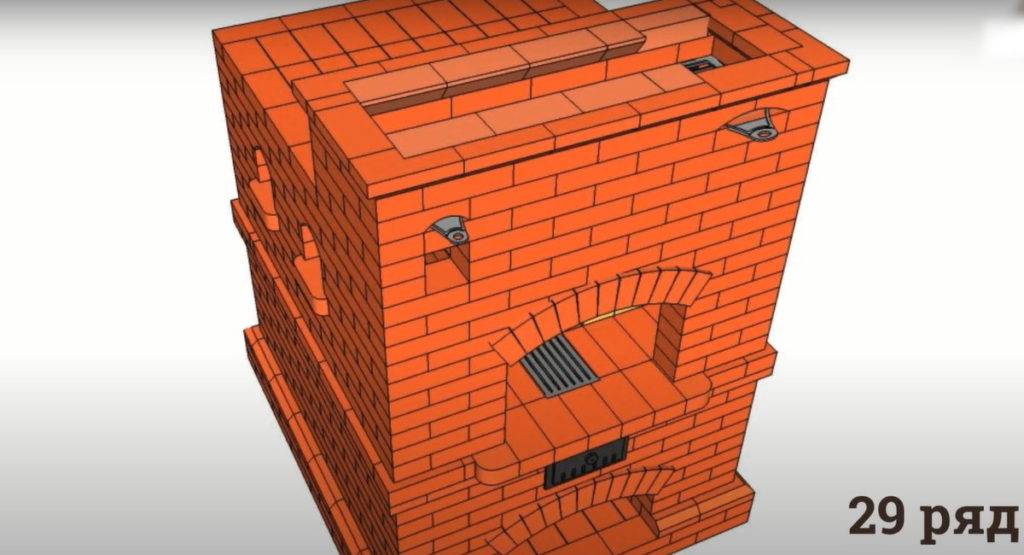

Кладут, начиная с 32-го ряда, с монтажом в кладку необходимых задвижек. Высота – до нужного уровня выхода над крышей с учетом правильной тяги (отсутствие вихревого подпора от кровли).

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную; С варочной плитой; Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

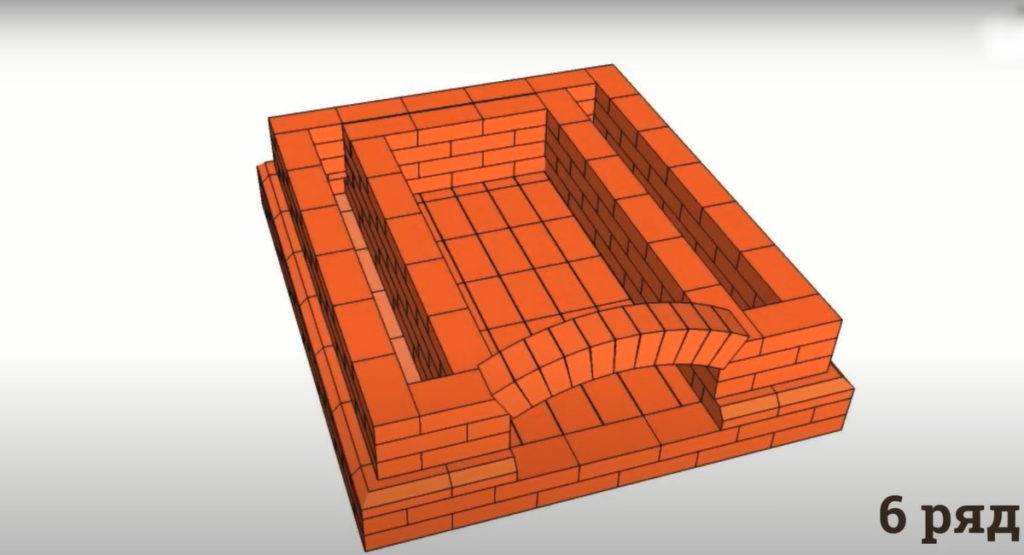

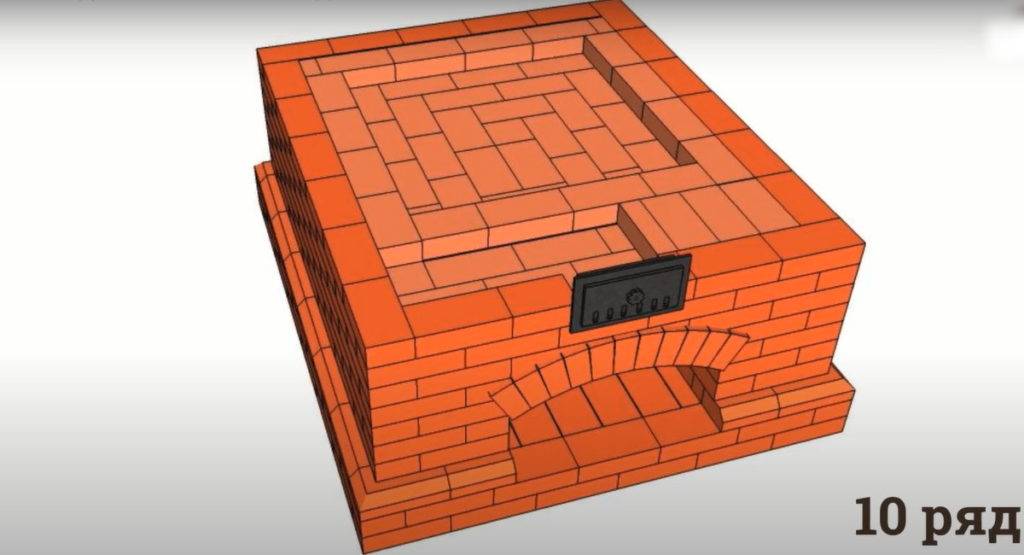

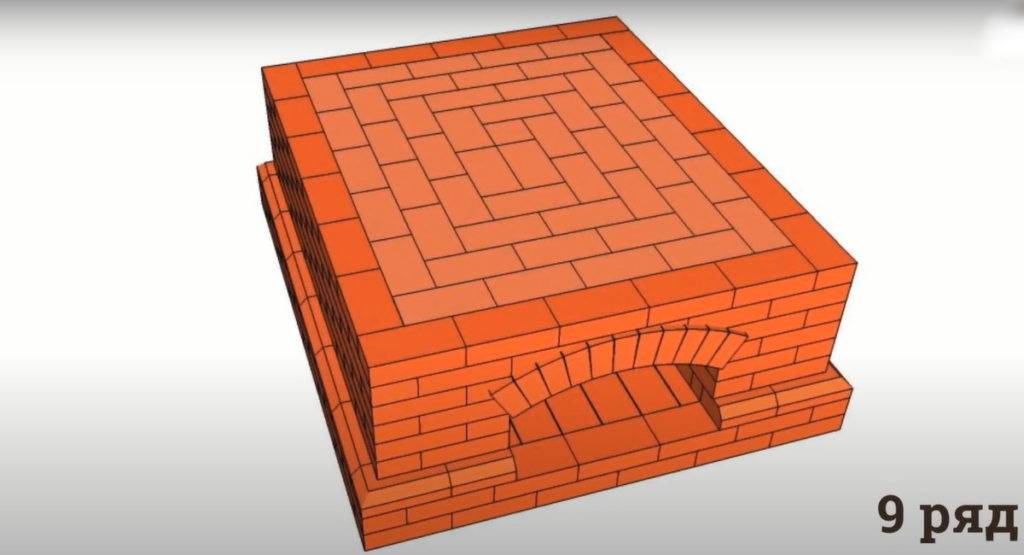

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

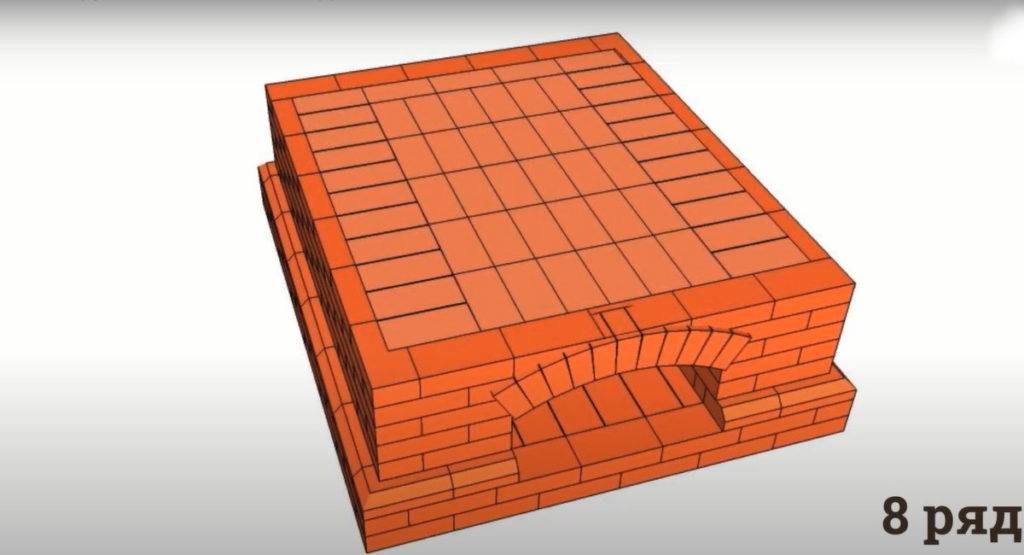

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Свод русской печи

Иногда свод делают очень низко, почти вровень с верхом устья. В такой печи пироги сверху горят, а снизу сырые, потому что близок раскаленный свод. В кладке свода необязательно тесать клиновые кирпичи. Швы внизу свода должны сводиться на нет, а вверху должны быть до 1 см. Для прочности свода хорошо до забивки замковых кирпичей в швы каждого ряда вставлять изредка кирпичные пластинки — клинья. Замковые кирпичи (последний ряд в своде лучше вести с передней части свода. После окончания кладки свода он может оказаться сверху неровным, значит, он не ровный и снизу. Это бывает из-за неровных досок в опалубке. Чтобы подровнять свод снизу, нужно положить на него дощечку и там, где заметны бугорки, ударять по ней молотком, тогда свод выравнивается. После швы хорошо смочить водой. Я обычно кладку сводов делаю без опалубки, не спеша, сухим кирпичом.

Кладка

Важный параметр кладки – герметичность. Поэтому русская печь строится только из целых кирпичей, а толщина швов не должна превышать 5 мм.

Обмазка уменьшает теплопроводность печных стен и способствует отложениям на них сажи и копоти. Более того, в процессе эксплуатации глина может отслоиться и забить печные каналы. Применяют три метода кладки:

  • «в кирпич» (толщина стенки равна длине кирпича);
  • «в полкирпича» (стенка по ширине кирпича);
  • «в четверть» (стенка из кирпича, поставленного на ребро).

Внутренние стенки делают толщиной в полкирпича, наружные – в кирпич.

Перевязка швов выполняется путем использования неполноразмерного кирпича или метода тычковой и ложковой кладки, когда кирпич кладут плашмя, следующий слой – тычком наружу. Керамический кирпич «вытягивает» влагу из раствора, поэтому перед укладкой его вымачивают в воде. При строительстве русской печи нужно тщательно удалять излишки раствора, особенно внутри печи.

Рекомендации печников по эксплуатации

Эффективность сгорания топлива и общее состояние печи зависят от соблюдения правил эксплуатации, которых следует придерживаться не время от времени, а регулярно.

Кирпич, как и раствор, относится к «живым» материалам, которые со временем от перепада температур могут деформироваться. Поэтому придется не только производить чистку, но и замазывать трещины, чтобы не образовывался конденсат и теплоемкость конструкции не упала.

Это происходит очень просто, вот пример: вокруг задвижки со временем образовался зазор шириной всего 2 мм. Оказывается, за час он пропускает целых 15 м³ нагретого до температуры 90-100 °С воздуха, то есть примерно около 10 % всего тепла, исходящего от печи.


Потери тепла увеличиваются до 40 %, если просто открыть дверцу, и на 20-25 %, если подавать воздух через поддувало

Ремонт и чистка печей производится один раз в году, перед отопительным сезоном. Но дымоходы нуждаются в очистке гораздо чаще – примерно 2-3 раза за сезон. Перед началом топки удаляют золу с колосниковой решетки, чтобы обеспечить свободный доступ воздуха для эффективного горения.

Топливо заготавливают заранее, так как поленья должны высохнуть. Для этого их складывают в поленницы под навесом и оставляют минимум на год. Сырые дрова не рекомендуют использовать, так как испаряющаяся влага оседает на стенках и смешивается с сажей.

Лучше, если дрова будут одинаковой длины и толщины не более 10 см

Так они прогорят одинаково быстро и равномерно, что важно для нагревания кирпичей. Обычно процесс топки занимает от 1,5 до 2 часов

Обычно процесс топки занимает от 1,5 до 2 часов.

Дрова укладывают в топочной камере рядами или клеткой, с небольшим расстоянием между поленьями

Важно, чтобы они сгорели одновременно, так как жара при этом будет больше

Длительное время топить печь для повышенного прогревания не рекомендуют. Так можно спровоцировать появление трещин, вследствие чего потребуется сначала косметический, а потом и капитальный ремонт – кладка заново.


Для растопки обычно используют быстро воспламеняющиеся материалы: щепу, бумагу, стружку. Перед растопкой открывают все заслонки, вьюшку, дверцу

Как только дрова воспламеняться, топку закрывают, а поддув открывают. Тягу регулируют положением задвижки или вьюшки.

Еще несколько полезных рекомендаций:

  • Ярко-красное пламя и черный дым говорят о недостатке воздуха – приток необходимо увеличить.
  • Белое пламя и гул в трубе – избыток воздуха, лучше немного прикрыть поддувало.
  • Шевелить поленья можно только после того, как они основательно прогорят и образуют пустоши, пропускающие воздух.
  • Головешки проталкивают в центр раскаленных углей, чтобы они скорее прогорели.
  • Как только угли перестанут гореть синим пламенем, их распределяют по поду, придвинув ближе к устью.
  • Для страховки от угарного дыма трубу не закрывают еще на протяжении 10 минут, чтобы исключить попадание угарного газа в помещение.

Если печь топят каменным углем, то растапливать ее рекомендуют все же дровами.

Производя отделку наружных стенок, помните, что красивая облицовка может частично снизить поступление тепла в помещение.

Делать самому или заказывать работу

Имеет ли смысл браться за столь сложную работу самостоятельно? Сколько стоит работа опытного и надежного печника? Если 100% от стоимости материалов, как принято в общих строительных работах, то это еще не так уж дорого.

Отнюдь и отнюдь не вдвое против материала. Можно встретить предложения сложить печь за 20 000 руб, но это явная несуразица. Попробуем прикинуть сами.

Русская печь с плитой

Печник работает в средних широтах полгода, и обязательно с подручным-учеником. Считая их занятость в 100% рабочего времени, зарплату мастера в 25 000 руб, а помощника в 15 000 и время выполнения работы 7 рабочих дней (это совершенно реальный срок), получим, что простая печь обойдется не дешевле 45 000 руб, а русская печь с плитой и водогрейкой (см. рис.) в 55 000-60 000 руб.

Но через неделю уже можно будет топить. Одно лишь условие: мастер должен сообщить, где, когда и кому он уже клал печи, и их нужно осмотреть лично. Хорошие мастера обязательно запасаются рекомендателями, а если крутит и мямлит – лучше обратиться к другому.

Приемы работы при строительстве

Опечье

Деревянное опечье держит печь весом до 1600 фунтов (примерно 750 кг), т.е. малую или среднюю без подпечка. Выполняют его в виде сруба в два пояса, с засыпкой бутом и настилом из брусьев. Настил накрывают войлоком, как следует вымоченным в жидком растворе жирной глины, а по нему – кровельным железом.

Арки и своды

Арки и своды выкладываются из НЕЧЕТНОГО числа кирпичей по опалубке на деревянных шаблонах – кружалах. Сначала в натуральную величину делают чертеж арки в разрезе, затем по нему подтесывают на клин замковые кирпичи. Выложить свод с прямым замком или беззамковый самодельщику можно и не пытаться, это может не всякий опытный каменщик.

Далее готовят кружала с учетом толщины досок опалубки и по ним выкладывают свод без замка. Потом нужно густо смазать пазы замков раствором и вложить замки в паз. Следующий этап – замки по очереди и в несколько проходов постепенно забивают в паз до места. Киянкой тут не обойдешься, приходится орудовать поленом. Но лупить что есть дури нельзя; нужно использовать инерцию тяжелого полена, а не силу резкого удара.

Контролируют качество замыкания свода по выдавливанию колбасок раствора из швов: оно должно быть более-менее равномерным по всей поверхности. Густой раствор течет медленно, поэтому нужно делать перерывы между проходами. В итоге получится предварительно напряженная конструкция; только такой свод и прослужит долгие десятилетия.

Расход материала

Классическая русская печь, описанная выше, в зависимости от размера требует примерно такого количества материалов:

  1. Малая – 1500 кирпичей и 0,8 куб. м раствора.
  2. Средняя – 2100 кирпичей и 1,1 куб. м раствора.
  3. Большая – 2500 кирпичей и 1,35 куб. м раствора.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

  • Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
  • Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
  • Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

  • подпечья, используемого для сушки дров, его делают не всегда;
  • холодной печурки для хранения кухонной утвари, ее также может не быть;
  • шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
  • пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
  • горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
  • щеки – передней стенки горнила;
  • устья печи – отверстия между щеками;
  • перетрубья – ниши, над которой начинается дымоотводящая труба;
  • вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
  • лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

  1. Подпечье. Оно необходимо для сушки и хранения дров.
  2. Холодная печурка — это маленькая выемка для хранения посуды.
  3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
  4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
  5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
  6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
  7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
  8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
  9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Инструменты для кладки печи

Независимо от выбранной модели, для устройства печи своими руками будут необходимы следующие инструменты:

  • мастерок или кельма. Используются для нанесения раствора на кирпичи, а также с помощью них подчищают кладку от лишней смеси, выступающей между швами;
  • молоток-кирка. Используется для обтесывания и раскалывания кирпичей, потому что в процессе кладки кирпича может потребоваться подгонка отдельных элементов;
  • расшивка. Этот инструмент используется только тогда, когда печь не будут украшать декоративной плиткой и поэтому она должна выглядеть безупречно;
  • строительный уровень. Применяется при любом этапе строительства. С помощью него проверяют ровность кладки кирпичного ряда;
  • отвес. Используют для измерения вертикальности стены;
  • порядовка. Крайне полезное приспособление. С его помощью сохраняют вертикальность кладки, соблюдая равную толщину горизонтальных швов;
  • правило. Применяют его один раз, чтобы выровнять поверхность фундамента;
  • лопатка, с помощью которой размешивают раствор;
  • емкость для раствора;
  • мерная планка для измерения ширины швов.

https://youtube.com/watch?v=a9fxeuKNURg

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность

Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

2

Топливник – теплоотдача и  топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

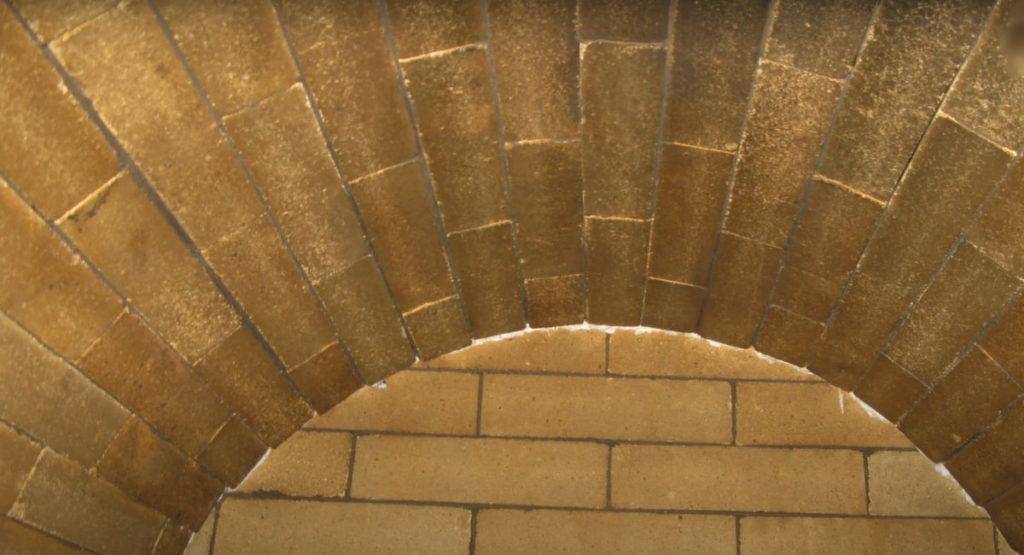

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

Особенности

Русская печь одновременно выполняет множество функций, обеспечивающих комфортное проживание в доме:

  • обогрев дома в холодное время;
  • приготовление пищи;
  • сушка урожая для последующего хранения;
  • обеспечение дома горячей водой.


Старинная русская печь Разумеется, русская печь – не абсолютно идеальное устройство, обладающее недостатками. Готовить еду в печи не так просто – не каждая хозяйка умеет пользоваться ухватом и горшками. Поддержание огня тоже не самое простое дело. Многие ли мужчины привыкли своими руками топить печь и колоть дрова? Также печь как отопительный прибор имеет конструктивный недостаток – тепло выделяется на высоте больше метра, выше пола. В современных печах постарались устранить эту недоработку. Для этого внизу располагаются дымооборотные каналы, прогревая печь по всей высоте. Для облегчения приготовления пищи в конструкцию включают чугунную плиту.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

  • кирпич красный — 220 шт.;
  • кирпич огнеупорный — 170 шт.;
  • глина красная — 10 ведер;
  • глина тугоплавкая — 50 кг;
  • песок — 5 ведер;
  • дверка топочная — 250×210 мм;
  • дверка поддувальная — 250×140 мм;
  • задвижка дымовая — 130×250 мм;
  • решетка колосниковая — 380×250 мм;
  • дверки прочистные размером 130×140 мм — 6 шт.;
  • предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

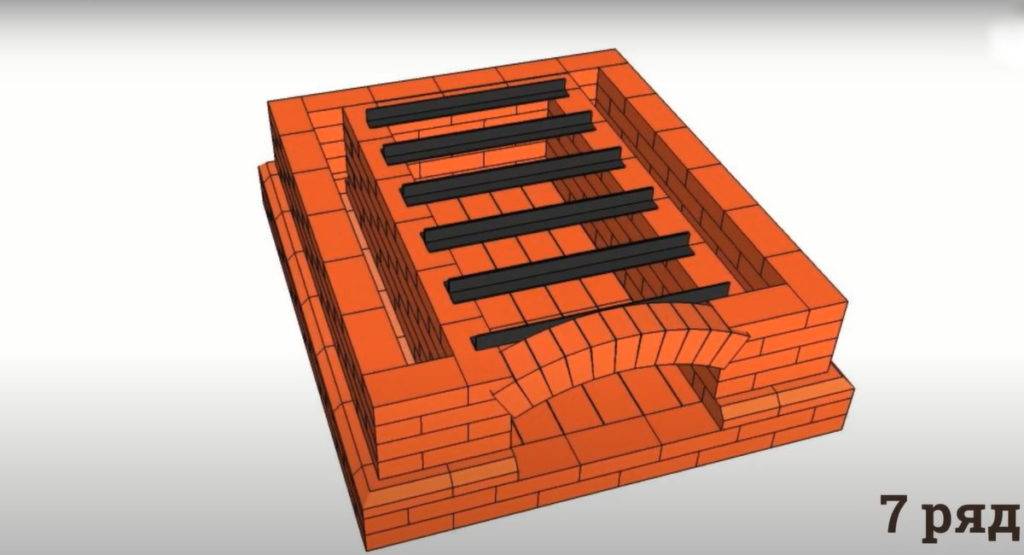

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

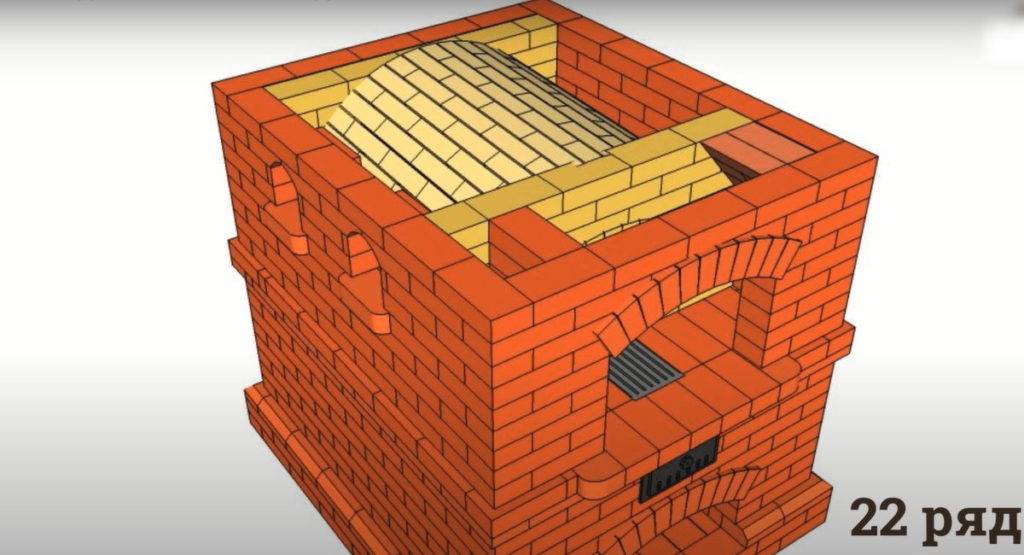

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

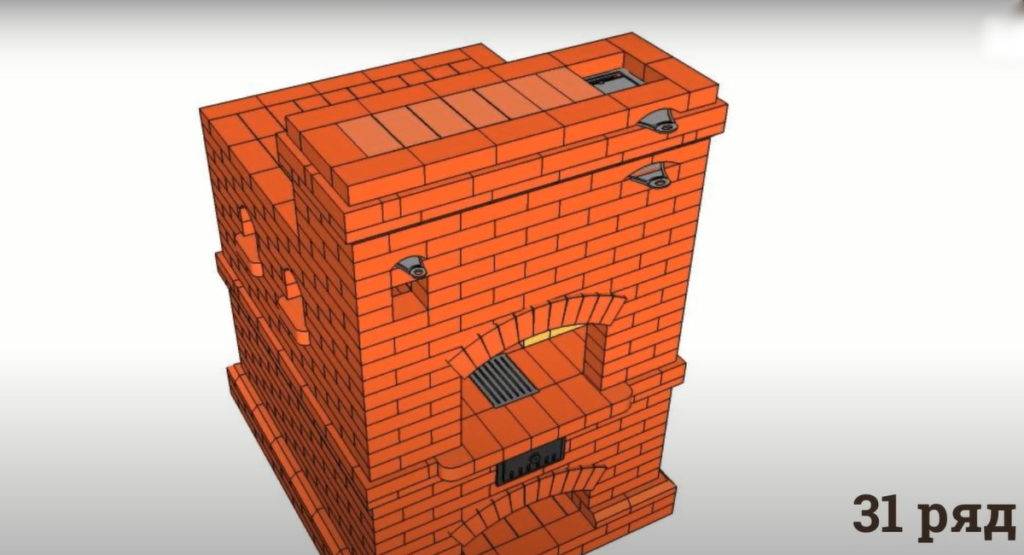

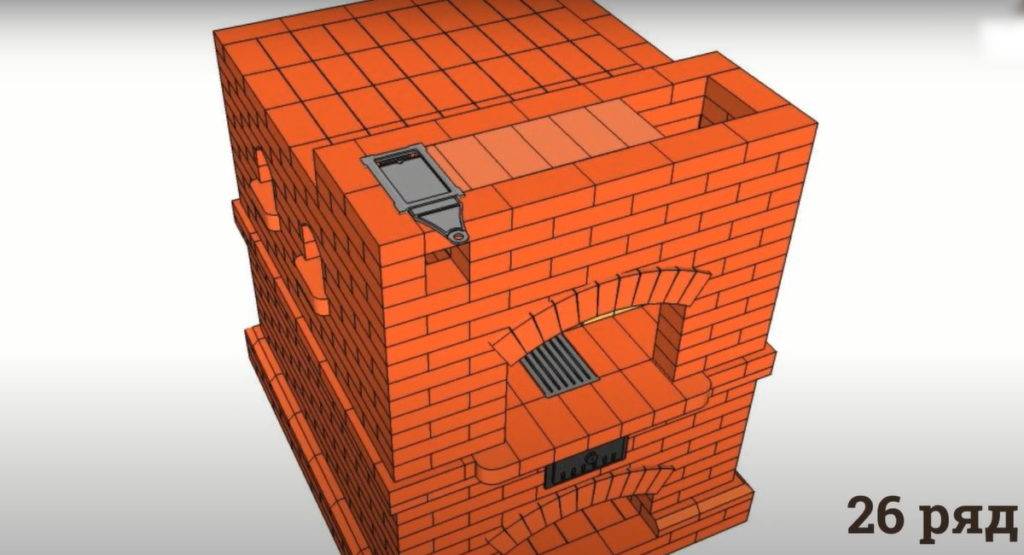

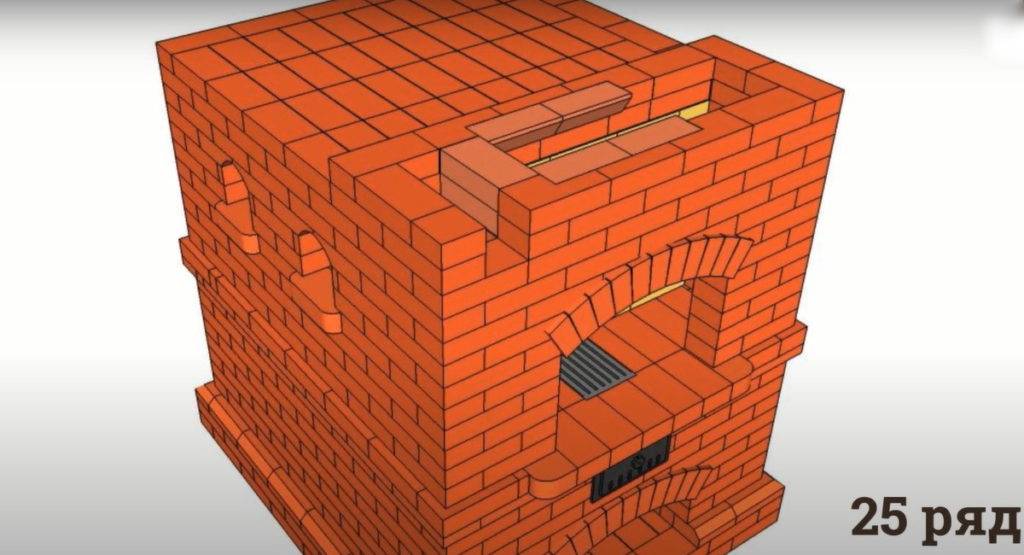

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
