Проверка светодиодов на работоспособность

Тестовые наборы для прозвонки локальных сетей

Greenlee AT8K Greenlee AT8LK Softing CableTracker 1015 Hobbes 256713D Fluke Networks IntelliTone Pro 200 LAN Jonard TETP-900
Идентификация жил в многопарном кабеле
Выходная мощность генератора +7 дБм +15 дБм +10 дБм +10 дБм +10 дБм
Определение полярности телефонной линии
Тестирование целостности проводки (определение наличия короткого замыкания)
Трассировка кабеля в стене и за фальш потолком
Отображение схемы проводов
Функция индикации / отображения портов HUB
Определение наличия подключенного оборудования
Определение наличия в линии питающего напряжения Ethernet
Пожильная разводка тестируемого кабеля на

встроенную в прибор клеммную колодку

Тестирование CATV/Coax
Подача разговорного напряжения для организации канала связи по отключенной линии
Разъем для подключения гарнитуры
Подсветка рабочего пространства

Эти тестовые наборы, как и описанные ранее, тоже позволяют идентифицировать нужную пару на обратном конце кабеля, в муфте или на патч панеле. Более того, некоторые из них позволяют и трассировать кабельную проводку под штукатуркой, за фальш потолком и внутри полых стен.

Это достигается благодаря нескольким факторам:

  • набор AT8LK имеет повышенную мощность генератора (+15 дБм), что позволяет обнаружить сигнал на некотором расстоянии от кабеля, а также работать с более протяженными линиями (более подробно мощность и «дальнобойность» генераторов описаны в этой статье).
  • Наборы IntelliTone Pro 200 LAN и 256713D используют генератор цифрового сигнала. Особенностью такого сигнала является большой уровень наводок, который позволяет легко определить кабель на расстоянии до 30 см. Кроме того, цифровой сигнал позволяет трассировать даже подключенные к коммутаторам кабели, что невозможно, используя генераторы аналогового сигнала.

Вместе с тем сервисные функции, имеющиеся в этих наборах, четко определяют их предназначение для тестирования локальных сетей. Хотя некоторые из наборов тестируют и телефонные линии (определение полярности, подача питающего напряжения для тестовых трубок) и даже коаксиальные кабели.

Среди наиболее полезных для локальных сетей сервисных функций можно выделить:

Отображение схемы проводов

Приборы, обладающие таким функционалом, позволяют определить наличие и тип повреждения витой пары (правильность обжимки): перепутанные пары, обрыв, короткое замыкание. Т. е. совмещают функциональные возможности тестового набора и простейшего кабельного тестера.

Функция индикации / отображения портов HUB

В данном режиме генератор тестового набора посылает специальные тональные сигналы каждые 4,5 секунды. Эти сигналы приводят к мерцанию индикатора порта коммутатора, что позволяет его легко идентифицировать. Аналогично можно идентифицировать и компьютер.

Определение наличия подключенного оборудования.

В этом режиме генератор определяет, подключено ли на удаленном конце кабеля какое-либо активное оборудование. Если с удаленной стороны подключено оборудование, и оно находится в рабочем состоянии, на генераторе загорается светодиод «Found» — найдено.

Пожильная разводка тестируемого кабеля на встроенную в прибор клеммную колодку.

Встроенная в генератор клеммная колодка позволяет подать сигнал в нужную пару без необходимости вскрытия абонентской розетки.

При использовании других генераторов, кроме AT8K и AT8LK, модульный адаптер можно приобрести отдельно.

Модульный адаптер RJ45 с клеммной колодкой на 8 контактов. GT-PA1902

Модульный адаптер RJ11 (6 контактов). GT-PA1903

Проверка инфракрасного диода

Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.

Проверка LED прожектора

Для начала надо определить, какой тип светодиода установлен в прожекторе. Могут быть два варианта:

  • плата с мелкими SMD;
  • один крупный желтый элемент.

Проверка светодиода на исправность производится исходя из его типа. Для платы с SMD применяется уже рассматривавшийся метод прозвонки мультиметром. Для крупных желтых образцов такой метод не годится, поскольку их напряжение питания составляет от 10 до 30 В, что для мультиметра слишком много. Проверить такое устройство самостоятельно можно только одним способом — используя заведомо работоспособный, исправный драйвер, соответствующий испытываемому светодиоду по рабочим параметрам.

Основные причины неисправности диода

Причин поломки может быть несколько. Тестирование делают по специальной методике. Основные причины сбоев:

  1. Тепловой пробой в результате перегрева и деструкция (разрушение) кристалла. Сопровождается горением лакового покрытия и пластмассового корпуса. На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.
  2. Электрический пробой p-n перехода. Прямое рабочее напряжение диода в зависимости от цвета свечения и материалов p-n перехода лежит в диапазоне от 1,5 до 4-4,5 В. Обратное напряжение на несколько вольт больше прямого. Поэтому скачки напряжения могут вызвать его нестабильность на выходе. Если они превышают обратное напряжение диода, возможен пробой.
  3. Механический обрыв. К полупроводниковому кристаллу от контактов корпуса ток подводят серебряные или золотые проволочки. От вибрации или ударов может произойти их обрыв.
  4. Деградация. Постепенное снижение характеристик светодиода, прежде всего яркости и оттенка свечения. Падение яркости нормируется 30, 50 и 70% от первоначальной. На 5-10% яркость падает в течение первой 1000 часов работы у большинства устройств. Падение яркости на 50 – 70% требует замены лампы, модуля, линейки или ленты. Иногда оно происходит за 15 – 20 тысяч часов.

На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.

Деградация идет в люминофорах белых светодиодов и в элементах вторичной оптики – линзах, встроенных в корпус или монтируемых на его поверхности. Под действием света линзы мутнеют, снижаются светопропускание и световой поток.

Так же проверяли замыкания проводов в кабеле между собой. Способ использовали и после проверки звонка амперметром. Название операции закрепилось у электриков, а потом перешло в электронику. Только использовали не звонок, а тестер, который называли по-разному – АВОметр, омметр, мультиметр.

Проверка светодиода или прозвонка мультиметром. Информация на дисплее – О – диод исправен, ток идет; OL – диод исправен, ток не идет.

Проверить исправность светодиода мультиметром можно прямо на плате или выпаяв его. Прибор используют для проверки цепей постоянного и переменного тока. Им измеряют напряжение, сопротивление резисторов в режиме омметр, исправность и работоспособность конденсаторов, выпрямительных диодов, p-n-p и n-p-n транзисторов и другое.

Проверка диода мультиметром.

Красный щуп и провод мультиметра – это цепь положительного полюса или «+» источника питания и анода диода. Черные провод и щуп – цепь, связанная с катодом и отрицательным полюсом источника. Мультиметр включен на режим измерения постоянного тока в диапазоне от 0 до 20 мА или 0,02 А. На табло мультиметра высветилось 15,7 мА, что означает что диод открыт и его рабочий ток составляет указанную величину. Светодиод обычной яркости при такой силе тока должен светиться и немного греться.

При подаче напряжения напрямую без ограничения тока возможно превышение рабочего значения и тепловой пробой диода.

Транзисторы (полевые и биполярные)

Переводим мультиметр в режим «прозвонки», подключаем красный щуп к базе транзистора, а черным касаемся вывода коллектора. На дисплее должно отобразиться значение пробивного напряжения.

Схожий уровень будет показан и при проверке цепи между базой и эмиттером. Для этого красный щуп соединяем с базой, а черный прикладываем к эмиттеру.

Следующим шагом будет проверка этих же выводов транзистора в обратном включении. Черный щуп подключаем к базе, а красным щупом по очереди касаемся эмиттера и коллектора. Если на дисплее отображается единица (бесконечное сопротивление), то транзистор исправен. Так проверяются полевые транзисторы.

Биполярные транзисторы проверяются аналогичным методом, только меняются местами красный и черный щуп. Соответственно, значения на мультиметре также будут показывать обратные.

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

  • различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
  • самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;
  • мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

Как проверить светодиод своими руками на работоспособность

Чтобы провести тестирование диодной лампочки, вначале нужно определить, чем будет выполняться проверка. Потребуется приобрести источник питания (ИП) с рабочим напряжением в границах от 6.0 до 10.0 В. При этом не нужно торопиться подсоединять к нему световой диод.

Проверка источником тока

Последующим этапом нужно приобрести резистор с номиналом, ограничивающим ток, при напряжении в диапазоне 6-12 мА. Диод выпаивают из схемы для тестирования. Тогда когда в электроцепи, с включенным последовательно резистором на ЛЕД-диод , приходится падение напряжения — примерно 2 В, то на резистор — от 3 до 10 В. В случае применения 5/12 В ИП, для электрического тока в 5 мА, по омовскому треугольнику, понадобится сопротивление 0.600 кОм либо 2 кОм соответственно. Подбирают граничащий номинал, к примеру, 0.560 кОм и 2.1 кОм для ИП на 5/12 В. Подсоединяют ЛЕД через сопротивление последовательно к ИП.

Вам это будет интересно Особенности амперметра переменного тока

Важно! Удлиненная ножка LED, подсоединенная к меньшему внутреннему электроду — это анод, он подсоединяется к положительной клемме ИП. Маленькая ножка — к минусовой клемме ИП

Присоединяют сопротивление к удлиненной плюсовой ножке светового диода, и собранную цепь подключают к ИП — на короткую ножку «-». На сопротивление — «+„. В случае, когда ножки удалены и узнавать, какая из них была длиннее не у кого, то “-» подсоединяется к электроду, который через линзу смотрится наиболее крупно. Если световой диод работоспособен, то он включится.

Как проверить диодный мост

Прежде чем перейти к вопросу проверки диодного моста, вкратце приведем его описание. Диодный мост представляет собой сборку из четырех диодов, соединенных таким образом, что переменное напряжение (AC), подаваемое к двум из четырех выводов диодного моста, переходит в постоянное напряжение (DC) снимаемое с двух других его выводов.



Таким образом, предназначение диодного моста – выпрямление переменного напряжения с целью получения постоянного напряжения.

Диодный (выпрямительный) мост представляет собой четыре выпрямительных диода соединенных по определенной схеме:

Поскольку диодный мост предназначен для выпрямления переменного напряжения (синусоиды), то при первой полуволне переменного напряжения в работе участвуют одна пара диодов:

 а при следующей полуволне работает другая пара выпрямительных диодов:

Проверка диодного моста ничем не отличается от проверки обычного диода. Просто необходимо определиться, к каким выводам подключать мультиметр. Условно пронумеруем выводы выпрямителя от 1 до 4:



Отсюда следует, что для проверки диодного моста нам достаточно прозвонить 4 диода:

  • 1-й: выводы 1 – 2;
  • 2-й: выводы 2 – 3;
  • 3-й: выводы 1 – 4;
  • 4-й: выводы 4 – 3;

При проверке, необходимо руководствоваться на показания мультиметра, как и при проверке обычных диодов.

Конструктивные различия светодиодов

Если рассматривать массовое производство, то светодиоды выпускаются в трех видах исполнения:

  1. DIP – это светодиод в отдельном корпусе, хорошо защищенный от внешних механических и атмосферных воздействий.

    Имеется рассеивающая линза и длинные ножки, облегчающие монтаж (демонтаж) и проверку. Устанавливается традиционным способом: ножки припаиваются в отверстиях монтажной платы. Как правило, это маломощные сигнальные или декоративные LED элементы.

  2. SMD светодиод – компактное решение, при котором корпус может являться и контактом, и элементом теплоотвода. Такие светодиоды могут быть большой мощности, при установке требуется внешний радиатор.

    Монтаж производится на одну сторону платы, точечной пайкой. Проверка светодиода в корпусе DIP на работоспособность затруднена, поскольку демонтировать его сложно.

  3. COB элемент – это сборка нескольких светодиодов (точнее полупроводниковых кристаллов) в едином корпусе, с общей заливкой композитным материалом.

Популярное: Как на аккумуляторе проверить стартер, если он нормально заряжен?

Проверить каждый отдельный светодиод невозможно, разве что при подаче питания можно разглядеть, какой из кристаллов не светится. Ремонту такие панели не подлежат, можно продолжать пользоваться, пока не перегорят все (или большинство) кристаллов.

Конструкция SMD и COB может быть различной: как с линзой, так и в плоском незащищенном (за исключением заливки композитами) корпусе.


При этом отдельные светодиоды могут иметь собственные контакты, либо общее соединение внутри корпуса. В первом случае можно проверить отдельный светодиод тестером.

Порядок тестирования светодиодной ленты

На целостность или обрыв вызванивается каждый участок от одной точки (плюс и минус) до другой

Светодиодная лента проблематично проверяется мультимертом, поскольку она не светится. Слабый свет возникает при тестировании в режиме Hfe. Тестирование также осложняется перегораниями не самих диодов, а контактных дорожек или токоведущих участков. Чтобы узнать о неисправности:

  1. Найдите условные одинаковые отрезки из 3 светодиодов по границе контактов и поперечной полосы.
  2. Прикасайтесь щупами к каждому участку по очереди, подавая ток на контакты питания.
  3. Прозвоните блок питания – он выходит из строя по причине перепада нагрузки.

Проверка сопротивления предоставит полную картину о целостности светодиодов.

https://youtube.com/watch?v=3ET6FU3mKuU

Готовим мультиметр к работе

Вынимаем прибор из чехла или футляра. Первым делом проводим визуальный осмотр. Корпус должен быть целым, крышка батарейного отсека установлена без перекосов. Визуально оцениваем целостность проводов и щупов. Отсутствие изоляции, которая может от времени просто осыпаться, восстанавливаем изолентой. Поможет и термоусадочная трубка, если она есть. Щупы тоже стоит осмотреть, замотать сколы по необходимости. Селектор мультиметра ставив в режим измерения омов, на отметку в 200 Ом. Чёрный кабель со щупом включаем в гнездо Com. Красный — в гнездо с символами измеряемых величин, названных в честь Алессандро Вольта, Андре-Мари Ампера и Георга Ома — V, A и Омега.

На индикаторе должна быть единица. Если это не так — прибор нуждается в ремонте. Замыкаем накоротко щупы. На дисплее должна выйти цифра ноль. Если всё так и происходит — прибор исправен. Если цифры меняются, отображаются тускло, попробуйте поменять элемент питания прибора на заведомо свежий и рабочий. Не помогло — мультиметр надо ремонтировать. Для проверки лампочки ставим селектор мультиметра на символ поиска обрыва. На корпусе в этом месте схематично изображён диод.

Проверка светодиодов без выпаивания

Для проверки светодиода без выпаивания, т.е. в месте его непосредственной эксплуатации применяются щупы с переходником для блока PNP мультиметра.

Гнезда блока PNP (С — коллектор, Е — эмиттер)

Гнезда блока PNP не предназначены для стандартных щупов и имеют узкие отверстия. Для их подключения изготавливается переходник:

у пары стандартных щупов отрезаются наконечники (штекеры) и зачищаются от изоляции;
к текстолитовой пластине припаиваются два отрезка (витая пара, концы скрепок, швейные иглы), конструкция по своему виду напоминает вилку

Важно учесть, что расстояние между ними должно соответствовать расстоянию между гнездами;
с другой стороны пластины припаиваются провода от щупов;
вся конструкция изолируется изолентой. Переходник готов.

Переходник для щупов мультиметра

Порядок прозвонки светодиода без выпаивания с использованием щупов с переходником:

  1. установить мультиметр в режим «измерение параметров транзистора», который обозначен на переключателе значением «hFE»;
  2. установить концы переходника в отверстия блока PNP соблюдая полярность: красный щуп соединяется с разъемом Е (эмиттер), черный щуп – с разъемом С (коллектор).
  3. Концы щупа подключаются к контактам светокристалла (аноду и катоду).
  4. Исправный кристалл загорается.

Причины неисправности

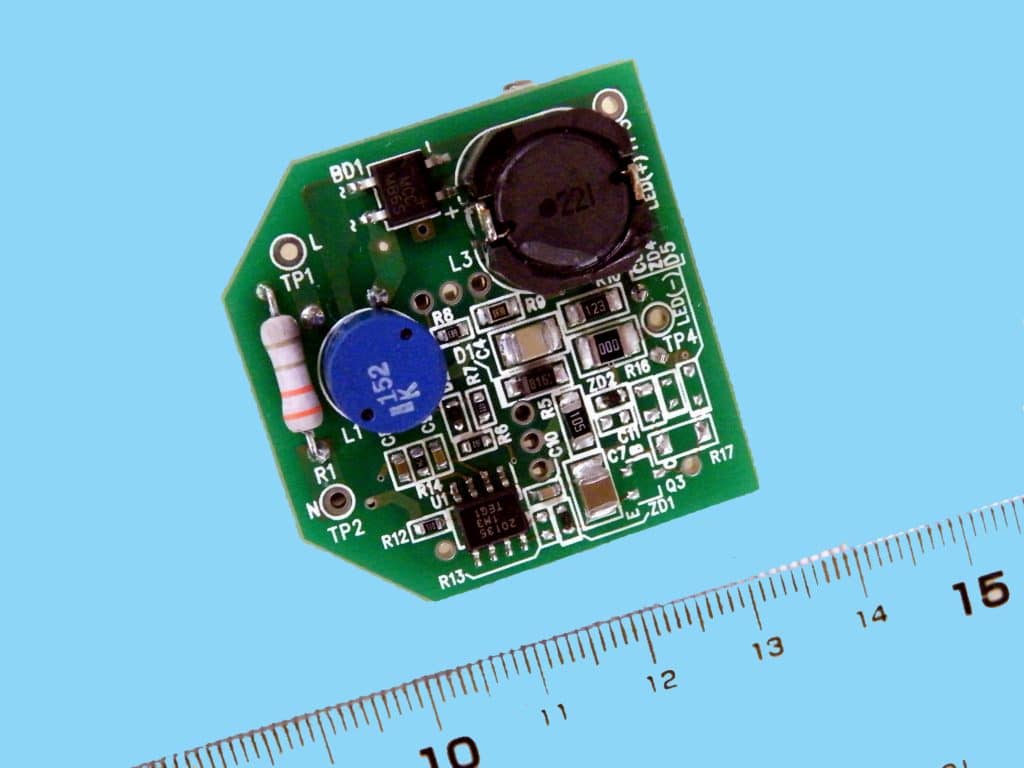

Светодиодный драйвер

Качественный светодиод имеет очень большой срок службы и сам по себе сломаться просто-напросто не может. Производители отводят примерно 2-3% на заводской брак и не скрывают этого, но остальные 97% после установки их в осветительный прибор будут исправно трудиться до определённого момента. Наступает он в подавляющем большинстве случаев из-за сильного и резкого перепада напряжения. В мощных лампах он нивелируется при помощи встроенного стабилизатора, больше известного, как драйвер. Но в небольших устройствах такой защиты нет, и светодиод практически ничто не защищает. Поэтому они и выходят из строя.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

  1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
  2. Ручку измерителя нужно установить в положение 20 Ом;
  3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
  4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

  1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
  2. Режим измерения выбирается тот же — проверка сопротивления;
  3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
  4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
  5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Как проверить светодиод мультиметром — все возможные способы

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же  прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта.  Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

Проверка светодиодов

Вариант 1

Проверка исправности светодиода мультиметром достаточно проста. Это можно сделать прямо на плате мультиметром, не выпаивая сам светоид. Для проверки понадобится только мультиметр, включенный в режим проверки диодов. Перед проверкой необходимо найти анод детали. Если соблюдена правильная полярность, деталь должна засветиться. Тест на работоспособность можно считать пройденным. Также на определение работоспособности влияет яркость свечения. Тусклый свет не показатель испорченной детали. Причиной может стать нехватка напряжения.

Вариант 2

Еще один простой способ проверить светодиоды возможен, если мультиметр оснащен гнездом для прозвонки транзисторов. В этом случае, чтобы проверить исправность светодиода мультиметром, его прозванивают в такой последовательности:

  1. Перевести мультиметр в режим прозвонки — hFE.
  2. В гнездо вставить светодиод, анод в отверстие «С», катод в отверстие «Е» (секция NPN).
  3. Яркое свечение детали укажет на ее исправность.

Часто после прозвонки, светодиоды не работают в схеме. Причина этому разница в силе тока мультиметра и рабочего напряжения. Для того чтобы точно определить пригодность детали необходимо выполнить прозвонку проверяемого светодиода мультиметром без выпаивания.

Вариант 3

Это способ проверки светодиодов, подключенных параллельно в осветительных лампах или лентах. Перед началом проверки необходимо посмотреть схему подключения и определить «+» вход. Сама проверка светодиода в этом случае будет выглядеть следующим образом:

  1. Установить тестер в режим замера постоянного тока.
  2. Включить прибор с неисправной деталью.
  3. Щуп «минус» подключит к «минусу» на плате.
  4. Щуп «+» подключить к вводному контакту, проверяемого элемента.
  5. Замерить напряжение.
  6. После замера, подключит «+» щуп к выходу детали.
  7. Если напряжение отсутствует, это показатель неисправности детали.

Подобный способ является опасным, так как проверка проводится с подключением в электрическую сеть. Часто причиной неисправности в лампах, работающих от постоянного напряжения, становится пробой диодного моста.

Вариант 4

Проверить сразу несколько светодиодов в цепи можно не выпаивая их из схемы. Напряжения 9 вольт, от которого работает мультиметр, вполне хватает для прозвонки сразу всех светодиодов.

  1. Тестер перевести в режим замера сопротивления.
  2. Определить полярность схемы подключения всех деталей.
  3. Согласно полярности, подключить один щуп к вводу первого светодиода.
  4. Второй щуп подключить к выходу последнего элемента.
  5. При отсутствии сопротивления, поочередно подключать щуп к выходу каждого следующего светодиода.

Появление показаний сопротивления, укажет на последний исправный светодиод в цепи. После него, необходимо осуществить поочередную прозвонку всех деталей, для выявления прогоревшего элемента. Если лампа собрана по двойной схеме, светодиоды во второй цепи могут быть запаяны наоборот. После проверки одной схемы, необходимо сменить полярность подключения тестера.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Последовательность действий при прозвонке

  1. Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
  2. Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
  3. Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
  4. Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
  5. Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
  6. В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.

Стоит ли ремонтировать энергосберегающие лампы

Решение о том, ремонтировать или не ремонтировать лампу, во многом зависит от количества неисправных источников света. Если речь идет о единственной перегоревшей лампочке, не стоит связываться с трудоемким процессом ремонта. Когда ламп много, ремонт обретает экономический смысл. Из частей нескольких ламп реально собрать одну, которая будет работоспособной. Из практики известно, что для сборки одной лампочки понадобятся детали от 3–4 испорченных источников света.

Принимая решение о ремонте лампы, стоит подумать о предстоящих затратах. Придется потратиться на покупку деталей (если их нельзя взять из лампочек, которые перегорели), на поездку в магазин или на рынок. Кроме того, процесс поиска и причин достаточно трудоемок, поэтому следует учесть и затраты времени.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
