Как проверить ТЭН при помощи тестера (мультиметра). ТЭН

Где находится

Узнайте расположение нагревательного устройства машины из инструкции. В зависимости от модели оно может находиться в различных местах прибора. Если инструкция к машине не сохранилась, найти элемент в домашних условиях можно самостоятельно:

Необходимо положить прибор на боковую сторону. Нужный элемент может находиться на дне.
На место нахождения ТЭНа указывают большие размеры задней панели. Чтобы убедиться в том, что устройство находится в задней части бытовой техники, панель можно снять.
Поиск ТЭНа также ведется через барабан. Для удобства поисков можно использовать фонарик.

Как поменять нагревательное устройство?

Мы отыскали ТЭН и удостоверились в том, что его следует сменить. Для начала отключаем все провода. Чтобы в дальнейшем ничего не напутать, порядок их подключения рекомендуется предварительно зафиксировать фотоаппаратом.

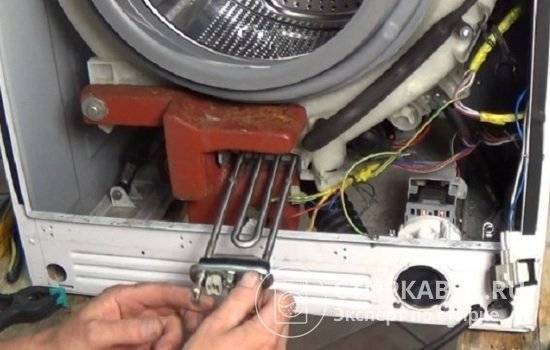

Чтобы извлечь ТЭН, необходимо открутить гайку, расположенную в средней части устройства

Теперь нужно поддеть нагреватель отверткой и осторожно доставать, покачивая в разные стороны. Теперь рекомендуется сразу удалить накипь с других элементов, окружающих водонагревательный прибор

Новый ТЭН аккуратно устанавливается на специальные крепления. Если допустить ошибку, то во время работы он будет прикасаться к баку. Остается только подсоединить провода и собрать машинку, чтобы запустить ее для проверки.

Как проверить ТЭН стиральной машины

Проверить мультиметром стиральную машину на предмет неисправности электрического нагревателя не составит большого труда. Современные модели бытовых приборов обязательно оповестят о неполадки специальным звуковым сигналом, с указанием на дисплее устройства кода ошибки.

Расшифровка закодированной информации осуществляется при помощи инструкции к стиральной машине, в которой описываются наиболее распространённые неполадки данного устройства.

Если код ошибки указывает, что ТЭН устройства неисправен, то для того чтобы осуществить замену данного устройства, а также чтобы убедиться в отсутствии ошибки самодиагностики устройства, следует осуществить демонтаж нагревательного элемента. Работы должны производиться в такой последовательности:

Обесточить электрическое устройство.
Демонтировать заднюю защитную крышку устройства.
Отсоединить провода, к которым подключён ТЭН.
Открутить болты, с помощью которых ТЭН крепится к корпусу стиральной машины и аккуратно извлечь нагревательный элемент.

Проверка ТЭНа производится в такой последовательности:

Включить измерительный прибор, и перевести его в режим измерения сопротивления.
Соединить один щуп мультиметра с резьбовой клеммой с одной стороны ТЭНа, а другой щуп подключить ко второй клемме нагревательного элемента.

Если спираль, находящаяся внутри оболочки цела, то на дисплее мультиметра высветится значение от 10 до 100. Если ТЭН неисправен, то никаких значений измерительный прибор не покажет. Если мультиметр оснащён звуковым оповещателем, то высокочастотный сигнал оповестит о исправности ТЭНа. Отсутствие сигнала укажет на необходимость замены нагревательного элемента.

Если спираль находится в исправном состоянии, то нелишним будет проверить утечку электрического тока на корпус ТЭНа. Чтобы проверить ТЭН на пробой, необходимо перевести мультиметр в режим измерения сопротивления до 10 кОм и один щуп подключить к корпусу нагревательного элемента, а другой к одной из основных клемм.

Показания на дисплее мультиметра должны отсутствовать. Если используется стрелочный прибор, то стрелка должна оставаться неподвижной.

Если ТЭН необходимо проверить на стиральных машинах произведённых в советское время, то весь процесс осуществляется аналогичным образом, а поводом для начала проверки является отсутствие нагрева воды в устройстве.

Процедура замены ТЭНа

Работы выполняют в следующей последовательности:

Замена ТЭНа.

Отключают бойлер от сети и перекрывают вентиль на ведущем к нему ответвлении холодного водопровода.
Открывают кран на горячей воде на любом смесителе, чтобы стравить избыточное давление в накопителе. Дожидаются момента, когда вода перестанет течь.
Закрывают выходной вентиль. Убеждаются, что и другие смесители перекрыты.
Свинчивают пробку с патрубка для сброса воды. У водонагревателей «Термекс» он расположен между точками подключения трубопроводов.
Надевают на патрубок шланг. Его конец выводят в ванну, умывальник или унитаз.
Открывают горячий кран на любом смесителе. Когда в систему начнет поступать воздух, из бойлера польется вода.
Опорожнив бак, снимают с патрубка декоративную заглушку. Для этого ее необходимо поддеть отверткой.
Выкручивают расположенный под заглушкой винт и снимают крышку. Доступ к ТЭН открыт.
Фотографируют нагреватель, чтобы не перепутать провода при подключении. Затем их отсоединяют.
Вытаскивают из трубок датчики терморегулятора.
Откручивают гайки, удерживающие фланец ТЭН.
Снимают прижимную шайбу и извлекают нагреватель. Если он не поддается, поддевают фланец отверткой.
Аналогично поступают со вторым ТЭН.

Если прибор давно не обслуживался, из него удаляют скопившуюся грязь.

Необходимо сделать следующее:

Отвинтить трубопровод от красного («горячего») патрубка и снять бойлер со стены.
Открутив 4 шурупа, отсоединить электронный блок. Это удобно делать, перевернув прибор.
Выкрутить винт, находящийся под платой, и отсоединить декоративную боковую крышку.
Наполнить бак водой, покачать его из стороны в сторону и опорожнить. Если его объем составляет 80 литров, 100 л и более, рекомендуется пригласить помощника.
Повторить операцию несколько раз.

Необходимо удалить из водонагревателя скопившуюся грязь. Далее возвращают прибор на место и устанавливают новые ТЭН. В один из них ввинчивают магниевый анод, если прежний растворился.

Сборку осуществляют в обратной последовательности.

Когда может потребоваться определение сопротивления ТЭНа

Знать, как измерить сопротивление ТЭНа, потребуется во многих случаях. Обычно – если бытовое устройство, которое использует ТЭН, начало функционировать неверно. В частности, тревожными симптомами могут быть:

Отказ устройства включаться;
Нарушение температурного режима работы устройства;
Слишком сильное и быстрое нагревание;
Появление искр или даже дыма;
Так называемый «пробой» на корпус, а также неисправности иного рода.

Не обязательно они связаны с выходом из строя ТЭНа: причины могут быть самыми разными. Поэтому не будет лишним знать, как проверить сопротивление ТЭНа.

Если вдруг бытовое оборудование стало вести себя подозрительно, необходимо немедленно отключить его от электросети и приступить к диагностике возможных неполадок.

Как проверить нагревательный элемент?

Весь процесс проверки нагревательного элемента будет состоять из обнаружения ТЭНа стиральной машинки, снятия мешающих деталей обшивки, и демонтажа и замены самого водонагревателя в случае его неисправности.

Чтобы не гадать, где в машинке находится ТЭН, желательно воспользоваться схемой, которую можно найти в интернете. Многие заводы-изготовители, например, Самсунг, выкладывают такие схемы в интернет именно для облегчения обнаружения поломки и дальнейшего ремонта.

При отсутствии соответствующей схемы, на самом первом этапе разборки потребуется снятие верхней крышки стиральной машинки, для чего необходимо выкрутить 2 самореза, которые расположены вверху на задней стенке машинки.

Таким образом, демонтировав верхнюю крышку, вы сможете увидеть практически все внутренние детали машинки, среди которой не сложно будет обнаружить нагревательный прибор. Он выглядит как металлическая трубка, изогнутая в форме буквы «М», к нижним концам которой подключены провода.

Далее, после снятия крышки, добравшись до прибора, не следует спешить с его демонтажем до того момента, пока не будет точно установлен факт его неисправности. Для этого необходимо при помощи мультиметра измерить сопротивление (R) прибора, которое зависит от его мощности (Р) и в исправном состоянии будет равняться R = 220^2 (напряжение в сети) / Р.

Например, если мощность ТЭНа равняется 1800 Вт, то его сопротивление будет равно 220^2 / 1800 = 26,89 Ом.

Для измерения этого параметра мультиметром следует выставить значения сопротивления до 100 Ом, после чего приложить оба щупа к контактам нагревателя. Если прибор показывает значение, максимально близкое к расчетному, то с ТЭНом все в порядке, и поломки нет. Если высвечивается «1» или «0», то внутри детали произошел разрыв проводов либо короткое замыкание. И в том и в другом случае его необходимо будет заметить.

Если у вас нет измерительного прибора, то неисправность ТЭНа можно определить по косвенным признакам, не разбирая машинку.

Также определить неисправность можно и визуальным методом — если на приборе имеются дефекты в виде трещин или темных пятен, то это с высокой долей вероятности говорит о том, что он вышел из строя.

Как определить исправность ТЭНа? Типичные неисправности

Элемент устанавливается в бак стиралки для нагрева воды. Машинка выполняет три основные функции: заливает, греет и сливает воду. В процессе на загрязнения воздействуют несколько факторов:

Белье обрабатывается моющим средством.
Подвергается термическим и механическим воздействиям.

В результате высокая температура, порошок и крутящийся барабан, помогают удалять грязь и доставать из бака чистые вещи. Стоит исключить один элемент, как стирка перестанет быть столь эффективной.

Убедиться в неисправности ТЭНа без прибора — тестера, можно по внешним признакам:

После 20 минут стирки стекло люка холодное.
На вещах остаются следы порошка, гранулы плохо растворяются.
У белья появляется неприятный затхлый запах.

Что влияет на работоспособность ТЭНа? Это качество водопроводной воды и стабильность напряжения в сети. Если ваша вода содержит много солей магния и калия, рекомендуется устанавливать фильтры. Иначе при нагревании соли откладываются на спирали. Со временем накипь каменеет, нарушает теплообмен и деталь сгорает.

Вот какие неполадки характерны для элемента:

Пробой на корпус. Опасная неполадка, которая может привести к поражению электрическим током. Изоляция корпуса нарушена, и нагреватель пробивает. В современных моделях СМА встроена система безопасности, которая выводит код ошибки на дисплей.
Обрыв. Случается при резком скачке напряжения в сети. Машинка может зависать на этапе нагрева либо совсем не запустить цикл.
Замыкание. При этом может выбивать автомат в помещении. Эксплуатировать технику дальше нельзя. Требуется ремонт.

Если вы заподозрили поломку нагревательной спирали, приступайте к диагностике мультиметром.

Как снять и прозвонить ТЭН?

Необходимо выяснить, с какой стороны расположен нагреватель. Осмотрите корпус стиралки. Большой задний люк наверняка скрывает за собой ТЕН. В публикации « Как заменить ТЭН в СМ » мы приводили пример размещения элемента в разных моделях.

Как только вы доберетесь до детали, отключите питающие провода от контактов. Для диагностики не обязательно демонтировать изделие.

Как проверить нагревательный элемент в стиральной машине тестером:

Рассчитайте сопротивление детали. У каждого производителя оно может отличаться. Для этого возьмите рабочее напряжение (220 В) и мощность (указана в мануале). К примеру, мощность составляет 1800 Вт. Сделайте расчет по формуле: R=220²/1800=26,8. Выходит, нормальное сопротивление ТЭНа должно составить 26,8 Ом.

Проверка работы ТЭНа стиральной машины мультиметром проводится так:

Установите тумблер на определение сопротивления.
Если на экране показались нормальные значения (около 26,8) значит, деталь исправна.
Цифра 1 на экране указывает на обрыв спирали. Ремонту изделие не подлежит, нужна только замена.
Значение 0 означает замыкание.

Теперь нужно проверить наличие пробоя на корпус.

Важно! Нарушение диэлектрика может привести к искрению и возгоранию машинки. Переключите тумблер тестера в режим зуммера. Один щуп приложите к контакту, а другой к заземлению

Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке

Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке

Переключите тумблер тестера в режим зуммера. Один щуп приложите к контакту, а другой к заземлению. Писк зуммера означает пробой. Нагреватель заменяется в обязательном порядке.

При замене детали запомните схему подключения ТЭНа. В процессе разборки можно фотографировать этапы работ. Вот подробное видео проверки:

Если вы не имеете под рукой мультиметра, тогда лучше обратиться к мастеру. Без прибора провести диагностику не удастся.

Как проверить ТЭН стиральной машины

Обесточить электрическое устройство.
Демонтировать заднюю защитную крышку устройства.
Отсоединить провода, к которым подключён ТЭН.
Открутить болты, с помощью которых ТЭН крепится к корпусу стиральной машины и аккуратно извлечь нагревательный элемент.

Проверка ТЭНа производится в такой последовательности:

Включить измерительный прибор, и перевести его в режим измерения сопротивления.
Соединить один щуп мультиметра с резьбовой клеммой с одной стороны ТЭНа, а другой щуп подключить ко второй клемме нагревательного элемента.

Какие бывают неисправности ТЭНов

Неисправность ТЭНа может быть вызвана несколькими причинами:

перегоревшей нитью накаливания, расположенной внутри трубки;
опасным для жизни замыканием перегоревшего провода, соединенного с корпусом прибора;
образованием толстого слоя накипи, препятствующей процессу теплоотдачи и приводящей к перегреву ТЭНа.

Как проверить водонагреватель? Прежде всего, нужно осмотреть его на наличие каких-либо повреждений, трещин. Разрыв оболочки ТЭНа свидетельствует о плохом качестве детали. Если обнаружены мелкие повреждения или шероховатости, прибор ремонту не подлежит. Его нужно просто заменить. Если видимых повреждений нет, делается прозвон при помощи мультиметра.

Как прозвонить ТЭН

Очень часто возникает ситуация, когда перестает греть бойлер, или работать стиральная машина или электрический чайник.

Причиной этому неисправность ТЭНа – трубчатого нагревательного элемента, который греет воду внутри этих приборов.

ТЭНы со временем перегорают. Это происходит по разным причинам. Как правило, перегорает спираль внутри трубки ТЭНа. Обрыв или замыкание этой спирали на корпус ТЭНа очень просто проверить с помощью мультиметра.Для этого необходимо отключить прибор от электрической сети, а затем отключить непосредственно сам ТЭН от питающих контактов. Желательно достать ТЭН из корпуса прибора, чтобы проверить все возможные неисправности

Итак, мы достали ТЭН и теперь нужно замерить сопротивление нагревательного элемента. Щупы ставим в следующие положения: черный в нижнем гнезде, красный в среднем. Ставим переключатель на диапазон измерения сопротивления – буква «омега» в нижней части измерительной шкалы. И начинаем измерение, поставив на значение выше измеряемого. И щупами касаемся контактов нагревательного элемента ТЭНа.

На экране мультиметра видим значение сопротивления.

Если проверяем ТЭН на 2500 Вт, то по формуле расчета мощности

где Р – это мощность в Ватт, U — это напряжение в Волт – у нас это 220В.

мы можем найти расчетное значение сопротивления R:

получаем расчетное значение сопротивления R=2202/2500= 19, 36 Ом.

Сравниваем его с фактическим значением, полученным с помощью мультиметра, и если значения примерно совпадают, то нагревательная спираль ТЭНа исправна

Если, мультиметр показывает «0», это значит – замыкание спирали внутри ТЭНа,

если показывает «1» — это, значит, оборвана нить – требуется замена ТЭНа.

Как определить, где расположен нагреватель

Нагревательный элемент находится в нижней части бака. В зависимости от производителя техники ТЭН может располагаться в передней или задней части корпуса. Большинство торговых марок, таких как Candy, Indesit, Zanussi, Ariston, Electrolux, Atlant, предоставляют доступ к нагревателю через заднюю панель стиральной машины. Фирмы Samsung, Bosch, LG размещают ТЭН в передней части, под барабаном.

В стиральных машинах фирм Samsung, Bosch и LG нагреватель обычно расположен спереди

Чтобы определить расположение детали, нужно посмотреть на размер задней панели машинки. Если сзади находится большая съемная поверхность, значит, нагревательный элемент, скорее всего, расположен там. Если на задней панели можно открутить только небольшую крышку, то выход к ТЭНу следует искать через переднюю панель. Не всегда получается определить расположение детали по внешним признакам, поэтому место расположения лучше всего начинать искать с задней части – ее проще снять и прикрутить на место.

УЗО для водонагревателя

УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.

Принцип работы заключается в следующем:

УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.

Как выглядит УЗО

Причины отключения УЗО:

Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется разобрать водонагреватель и проверить его изнутри.

Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим

Как проверить ТЭН мультиметром и без тестера

Популярной неисправностью бытовой техники и обогревателей является выход из строя нагревательного элемента. Если у вас дома стиральная машина не греет воду при стирке либо не нагревается спираль утюга, обязательно нужно прозвонить данный элемент цепи тестером. В этой статье мы расскажем, как проверить ТЭН мультиметром в домашних условиях, а также предоставим несколько полезных видео инструкций по теме.

Технология проверки

Первым делом рассмотрим, как выполняется прозвонка нагревательного элемента, после чего больше углубимся в практически моменты, связанные с ремонтом бытовой техники. Итак, проверить ТЭН можно по следующей схеме:

Рассчитайте сопротивление нагревателя. Для этого используйте формулу: R=U2/P, где U – напряжение в сети (220 вольт), а P – номинальная мощность ТЭНа, которую можно найти в паспорте прибора.
Далее обязательно отключите от электросети проверяемое устройство, доберитесь до нагревательного элемента и отсоедините от него провода.
Включите мультиметр в режим измерения сопротивления (диапазон 200 Ом) и прикоснитесь щупами к выводам, как показано на фото ниже:

Значение на табло примерно такое же, как и расчетное, что свидетельствует о работоспособности ТЭНа.
Отображается «0», что означает замыкание, потребуется замена.
Отображается «1» или бесконечность – произошел обрыв в цепи, нагреватель нужно заменить.

Также нужно проверить ТЭН на пробой (утечку тока) с помощью мультиметра. Для этого переводим прибор в режим зуммера, одним щупом дотрагиваемся до вывода, а другим до корпуса нагревательного элемента, как показано на фото ниже:

Зуммер запищал – пробой есть, а это значит, что без замены детали не обойтись.

Также желательно проверить сопротивление изоляции ТЭН мегаомметром. Для этого нужно включить его в диапазон измерений «500 В». Одним щупом дотрагиваетесь до контакта нагревателя, вторым до корпуса электроприбора. Нормальным считается сопротивление изоляции более 0,5 МОм.

Более подробно узнать о том, как проверить ТЭН мегаомметром и мультиметром, вы можете, просмотрев данные видео:

Работа мастера

Схема прозвонки

Кстати, также, перед тем как осуществлять прозвонку, нужно визуально проверить состояние нагревательного элемента. Для этого удалите с ТЭНа накипь и осмотрите поверхность на предмет вздутий, трещин и остальных механических повреждений. Если такие есть, деталь подлежит замене.

Еще один способ проверить нагреватель на обрыв – использовать контрольную лампу электрика. Для этого на один контакт ТЭНа подается ноль от сети, а на второй фаза через эту лампу. Если лампочка горит, значит обрыва нет. Сделать контрольную лампу сможет любой желающий из подручных средств, об этом мы подробно написали в статье, на которую сослались.

Вот, собственно, и все способы проверки целостности ТЭНа. Как вы видите, в некоторых случаях можно проверить нагревательный элемент даже без мультиметра. Ниже мы рассмотрим видео, в которых доходчиво объясняется, как прозвонить нагреватель стиральной машины, бойлера, посудомойки, чайника и других электроприборов, применяемых в быту.

Наглядные видеоуроки

Если бойлер не греет воду или же выбивает УЗО при его включении, проверить ТЭН водонагревателя можно следующим образом:

Проверяем исправность нагревателя в бойлере

Причина, по которой водонагреватель может биться током

Если же вы хотите прозвонить ТЭН стиральной машины, перед этим придется добраться до него. Вся инструкция предоставлена пошагово в этом видео:

Разбираем корпус стиральной машины и прозваниваем ТЭН

https://youtube.com/watch?v=5oV3E7b08Xc

Чтобы проверить утюг мультиметром, достаточно разобрать корпус и дотронуться щупами до выводов, как показано здесь:

Ремонтируем утюг

https://youtube.com/watch?v=KnTYT_qWeXA

Что касается чайника, его прозвонить можно по следующей методике:

Ремонт электрочайника своими руками

https://youtube.com/watch?v=KC7cdowo8P0

Аналогичным образом можно выполнить проверку исправности нагревательного элемента в посудомоечной машине, обогревателе (к примеру, в спирали тепловой пушки) или другом бытовом электроприборе. Надеемся, наши инструкции вам помогли и теперь понятно, как проверить ТЭН мультиметром в домашних условиях!

Проверка предохранительного клапана водонагревателя

Предохранительный клапан – важная деталь в работе водонагревателя.

Предохранительный клапан

Проверить работоспособность предохранительного клапана можно следующим образом:

Сперва нужно включить водонагреватель и сделать так, чтобы кран подачи горячей воды не был открыт до того момента, пока вода не нагреется максимально. Если клапан работает исправно, то через него должна начать капать лишняя вода.
Если же вода не капает из клапана, то, скорее всего, он неисправен и его придется заменить.

Не стоит приступать к замене, не проверив кран горячей воды. Он не должен подтекать, так как лишняя вода может подтекать именно через него, поэтому и клапан не будет работать.

Клапан может не сработать в том случае, если термостат установлен неправильно, а именно на неполный нагрев воды, а также в том случае, если из водонагревателя производится забор воды, что снижает в нем давление.

Как проверить термодатчик стиральной машины

Если стиральная машина начинает вести себя не так как обычно, а именно:

Долго стирает;
На ощупь рукой при стирке стекло люка остаётся холодным или очень горячим (не согласно задаваемой температуре);
Происходит сбой программы, на дисплее высвечивается какой-то код ошибки;
После стирки выявлено плохое качество удаления загрязнений;
то необходимо проверить термостат на предмет его правильной работы;
Для этого понадобиться определить где он находится. Лучше всего его демонтировать с места установки и проверять вне машинки.

В разных моделях стиральных машин это делается по разному, но принцип схож во всех случаях:

Машинка LG. Снять заднюю крышку корпуса изделия. Датчик температуры в стиральной машине lg находится или в самом нагревателе или в баке слева от тэна. Для демонтажа из тена необходимо расслабить гайку крепления спирали, снять провода с термостата и потянуть его на себя. Мультиметр перевести на измерения сопротивления на шкалу 200 кОм. Измерения производить при комнатной температуре. Щупами коснуться контактов датчика. Сопротивление го должно быть примерно 50 кОм.
После этого не отнимаю щупы от контактов опустить датчик в заранее подогретую воду. Сопротивление датчика плавно должно изменяться без обрывков показаний на экране тестера (показания не должны исчезать). Если показания исчезают или их вообще нет, то датчик необходимо заменить на новый;

Стиральная машина Индезит. Снять заднюю крышку машинки. Датчик находится в нагревателе. Ослабить крепление тэна и извлечь из него датчик, предварительно отключив от него проводку.
Показания исправного датчика при комнатной температуре равны примерно 20 кОм. При его нагреве в горячей воде показания будут уменьшаться;
Стиралка Bosch.

Для того чтобы добраться до термостата необходимо:

Снять лоток для порошка, в его нише открутить саморез;
Потом открыть смотровое окно фильтра насоса, открутить саморез крепления фальшпанели;
Фальшпанель подать вправо и потом на себя;
Под ней выкрутить 2-4 самореза крепления передней съёмной части корпуса;
Открыть люк и демонтировать внешний хомут манжеты, саму резину заправить внутрь корпуса;
Нижнюю часть передней панели отнять от корпуса на пару сантиметров и потянуть вниз, она сойдёт с направляющих. Останется только отсоединить провода от замка блокиратора;
Нижней передней части бака будет виден тэн машинки с датчиком внутри;
Ослабляем крепление нагревателя и снимаем термистор. Его нормальное сопротивление будет равно 6.2 вОм. Если показания значительно отличаются от номинала, то необходима замена термодатчика в стиральной машине;
Стиральная машинка Канди. Датчик температуры в изделиях этом марки имеет форму таблетки и находится в задней части бака вне нагревателя. Его нормальное сопротивление равно 20 кОм, при нагреве показания должны идти на уменьшение;
Изделия Самсунг. В этих стиралках описываемый нами датчик расположен спереди машины, установлен в тэн.

Устаревшие датчики в виде самого регулятора температуры, трубки с фреоном и концевика на ней проверить можно следующим образом:

Поставить регулятор на положение «0»;
Нагреть воду например до температуры 50 градусов;
Перевести регулятор в положение 45-48 градусов и опустить концевик датчика в нагретую воду.
При этом спустя несколько секунд в регуляторе прозвучит лёгкий щелчок, а на контактах регулятора произойдёт обрыв цепи питания тэна.
Можно при проверке подключить щупы тестера к контактам регулятора, а сам мультиметр перевести на «звонок».

Даже если датчик температуры стиральной машины не вышел полностью из строя, а только не соблюдает дачу нужных показаний, его всё равно необходимо заменить на новый. Опираясь на его значения сопротивления процессор управляющего модуля контролирует уровень нагрева воды при стирках.

Не корректные показания термистора приведут к порче ваших вещей в результате повышенной термической обработки, или как минимум повлияют на некачественное удаление загрязнений при стирке в холодной воде.

Как проверить (прозвонить) ТЭН мультиметром

Где находится

Как поменять нагревательное устройство?

Как проверить ТЭН стиральной машины

Процедура замены ТЭНа

Когда может потребоваться определение сопротивления ТЭНа

Как проверить нагревательный элемент?
