Расположение розеток
При разработке схемы размещения розеток, следует руководствоваться нормативными документами.
Это могут быть:
- СНиП 3.05.06-85 для монтажа электротехнических устройств.
- ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.
При установке кухонных розеток, необходимо соблюдать такие нормативы:
- Размещаться они должны от плинтуса на высоте не менее 20 мм.
- Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
- При такой установке на изделие не будут попадать пары влаги или брызги воды.
Сколько нужно на кухне розеток
Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.
При этом приборы монтируются:
- Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
- Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
- Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
- Для встраиваемой техники, микроволновки, электрочайника, и других приборов.
Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.
Примерный перечень электроприборов на кухне и их подключение к электросети
Распределение мощности
При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.
Размещение бытовой техники на кухне
Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.
Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.
Примерные величины мощности для крупной техники:
- Духовка – от 2500 Вт.
- Плита – 1000-1500 Вт.
- Машина посудомоечная – от 1000 Вт.
- Машинка стиральная – от 1500 Вт.
- Водонагревательный бак – от 1500 Вт.
- Холодильник – 200-1000 Вт.
- Камера морозильная – 300 Вт.
Для мелких кухонных приборов:
- Микроволновка – от 800 Вт.
- Электрочайник – от 500 Вт.
- Блендер – до 300 Вт.
- Комбайн для кухни – 1200-1500 Вт.
- Кофеварка – от 900 Вт.
На кухне могут быть:
- Телевизор, потребляющий – 200-330 Вт.
- Ноутбук – 50-75 Вт.
Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:
- Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
- На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
- Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
- Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
- Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
- Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
- При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.
На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

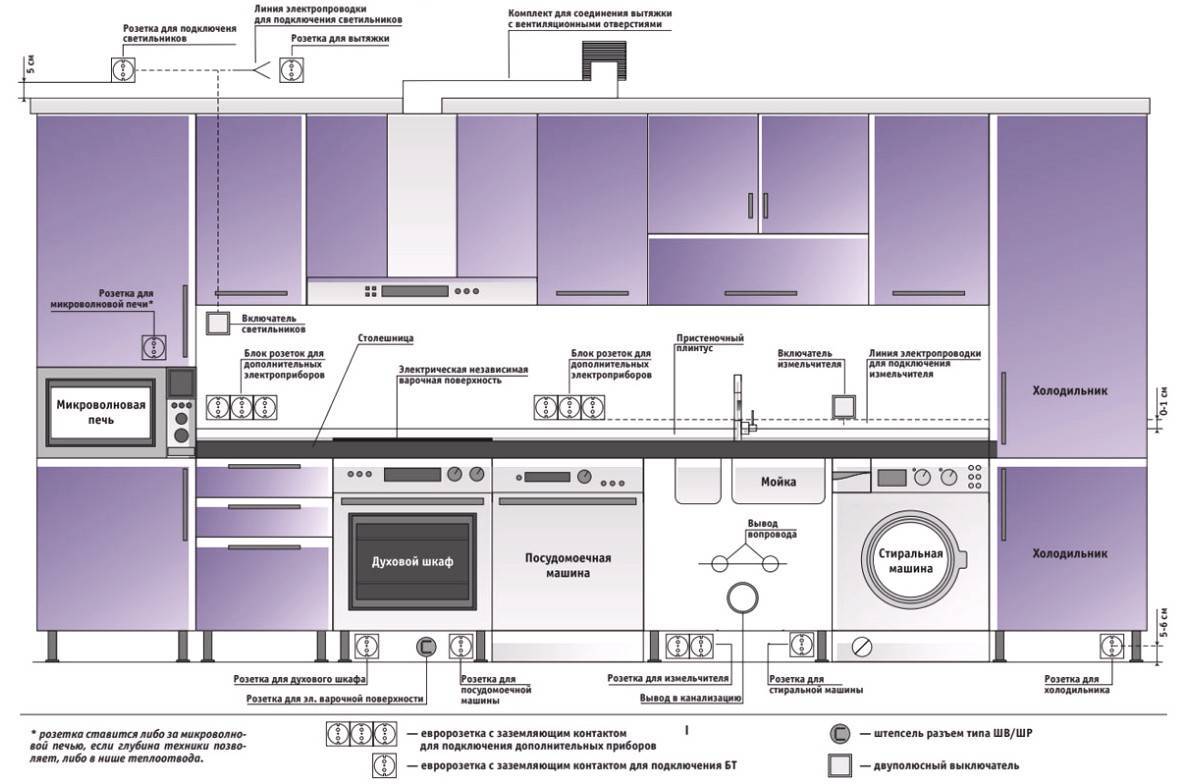

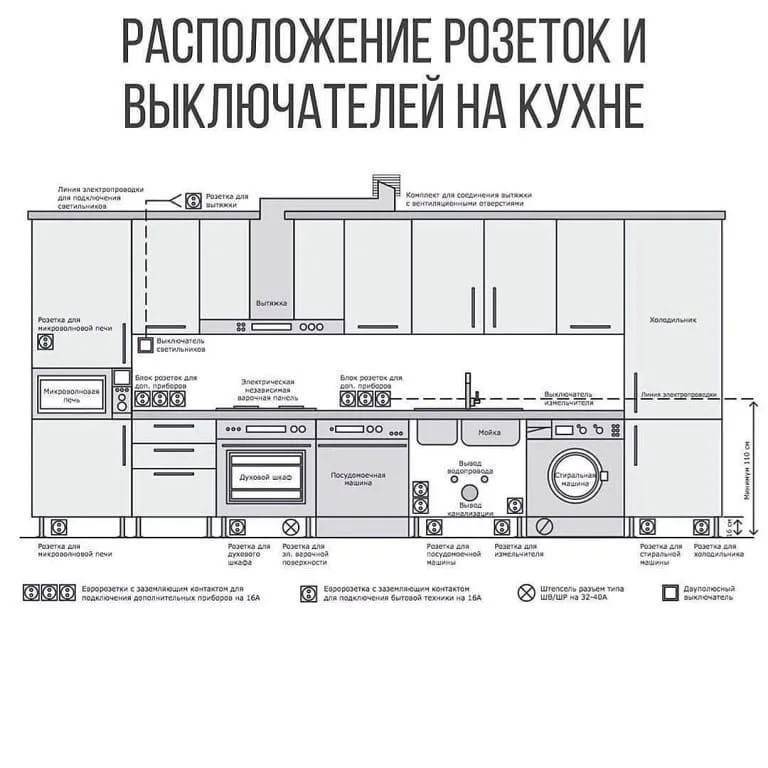

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.
Как лучше расположить розетки на кухне
Лучшие варианты размещения
Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.
Рассчитывая необходимое количество кухонных розеток, не нужно забывать о таких приборах, как миксер, кофемолка, ингалятор и других, используемых не часто
Затем важно определиться с моделью кухонного гарнитура, сопоставив его реальные размеры с ремонтируемым помещением. Подбирая мебель, надо учитывать все желания и потребности, чтобы спустя месяц, когда все черновые работы уже сделаны, вдруг не передумать. Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне
В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести
Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.
При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.
Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.
Планируя расположение электроточек, не стоит слишком высоко над навесными шкафами размещать розетки верхнего уровня. Они будут заметны, что испортит общее впечатление от дизайна (+)
Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.
Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.
Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.
Когда розетки для включения в сеть посудомоечной машины располагают очень низко от пола под мойкой, это может плохо закончиться, если вдруг случится протечка (+)
Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.
О том, как перенести электроточку в другое место, читайте в другой статье на нашем сайте.
Кухня
Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.
Про дизайн розеток на кухне на видео:
Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.
В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:
- Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
- Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.
Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.
Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.
Основные ошибки в размещении розеток
Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной
Не редко хозяева недооценивают это требование. Это случается, в основном, по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.
Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.
Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания
Самое ужасное – пренебрежение правилами безопасности
Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище
Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение. Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.
Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.
В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.
Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)
В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением
Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.
К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Также, плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.
Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки
Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.
Выдвижные и поворотные розетки
Очень красиво выглядят и удобны в использовании – просто достать и легко спрятать, когда они не нужны. Они представляют собой подобие компьютерного сетевого фильтра который спрятанный в тубусе. Основной механизм встроенный в поверхность столешницы, а если надо что-то включить, то стоит только нажать на клавишу и уже есть куда подсоединить штепсель.
На самом деле стоит задуматься о целесообразности установки таких устройств, ведь минусов у них может быть не меньше чем преимуществ:
- Надо четко продумать как расположить розетки на кухне – такие модели занимают место в шкафах – сам тубус где-то надо установить и не факт, что в будущем это отобранное у шкафа пространство не сможет понадобиться.
- Провода к основанию устройства надо будет опять-таки заводить внутрь шкафов, что усложняет а) монтаж, б) перемещение этих шкафов в случае необходимости.
- Чем сложнее конструкция, тем больше шансов у нее сломаться – чтобы не переживать по этому поводу надо выбирать очень качественный встраиваемый блок розеток, стоимость которого будет на порядок выше стандартного.
- Устойчивость и вредные привычки. Когда в открытом виде устройство поднято над столешницей, то его устойчивость снижается, плюс ко всему, установленный тубус может шататься. К этому также надо добавить неискоренимую привычку выдергивать вилку из розетки за шнур. Даже если придерживать основание при вынимании штепселя, то все равно весь сделанный блок будет расшатываться, ведь у качественных розеток плотные подпружиненные контакты, благодаря которым они хорошо проводят электрический ток.
- В случае поломки может быть проблематичным поиск и монтаж нового устройства.
Разумеется, при покупке качественной подъемной розетки и надлежащего за ней ухода, она прослужит не меньше обычной. Но если хоть один пункт из перечисленных заставляет задуматься, то более правильное решение все-таки сделать розетки на кухне стандартными.
Расстояния и места размещения
Расчёт количества – только пол дела. Теперь предстоит сделать что-то наподобие разметки стен на бумаге, где будет отображаться расположение мебели.
В этом деле вам понадобятся точные параметры помещения: длина, ширина, высота помещения. Поочередно схематически прорисовывайте все элементы интерьера и бытовой техники. Теперь возьмите план и перенесите его на разверстку стен. Для каждого электрического прибора существует правила, которых стоит придерживаться.
Холодильник
Розеточный ряд должен располагаться на нижнем уровне. Так, чтобы не было видно подключения. Невозможно с точностью определить какое это должно быть расстояние. Ведь нужно учитывать особенности холодильника. Специалисты говорят, что оно должно быть не ниже 10 см от пола, то есть примерно на одном уровне с ножками холодильника. Свои слова они доказывают тем, что если расположить ряд выше, то он будет упираться в вилки. Однако если вы намерены выключать вилку часто, то нижнее расположение навряд ли подойдет. Удобнее будет сделать подключение в рабочей зоне, а не спрятать его за холодильником.

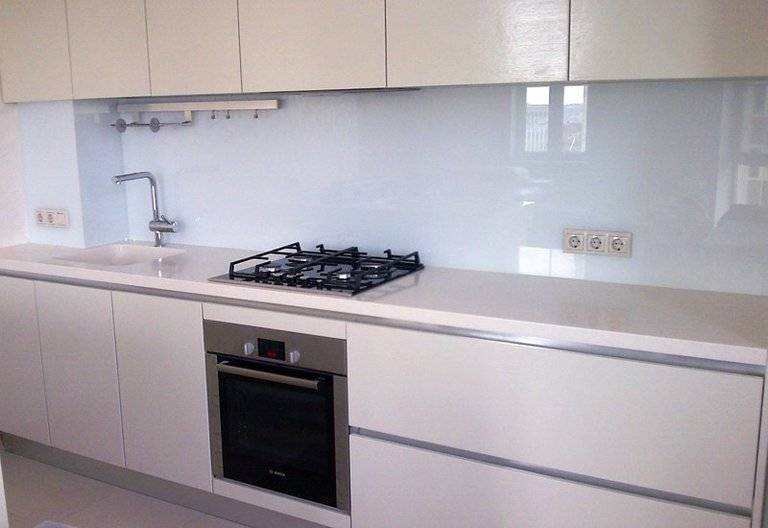

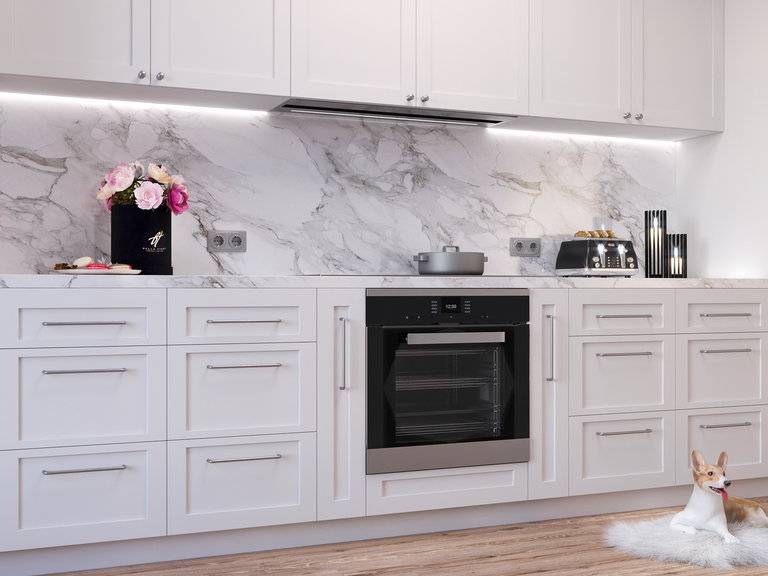

Розетки рабочей зоны и над столешницей
Высота столешницы варьируется в диапазоне от 80 до 90см. Далее идет пространство с фартуком примерно 55-60см, а над ним навесные шкафчики.
Высота розеток над столешницей на кухне должна состоять 100-105 сантиметров от пола. Они окажутся посередине «простенка» и их удобно будет подключать к мелкой кухонной технике (блендеру, миксеру, комбайну, электрической овощерезке). Если между столешницей и стеной есть плинтус, то расстояние должно быть не менее 5 см, чтобы розетка не задела его. Сколько комплектов розеток разместить? Один между кухонной мойкой и варочной поверхностью плиты, а второй в любом углу.
То есть, всего над столешницей желательно установить 2 розеточных комплекта. Если внешний вид их вас не устраивает, обдумайте варианты при которых их придется встраивать в столешницу. Выдвинутый блок наружу выглядит как небольшая коробочка. Под него тоже нужна розетка, ведь протягивать сверху шнур не эстетично.
Вытяжка
Сверху, почти под потолком выводится розетка для вытяжки. Большую роль играет бренд устройства. Дешевые модели обходятся выводом кабеля и подключением его прямо изнутри вытяжки. Более дорогая техника идет за своей вилкой в комплекте. Если ее срезать самостоятельно, то это повлечет за собой потерю гарантии. Поэтому при поломке вытяжки вы не сможете починить её бесплатно.
Варочная и духовка
В вашем распоряжении мощная варочная поверхность? В таком случае делается вывод кабеля и его подключение при непосредственном контакте колодки панели. Второй вариант – установка специальной силовой розетки.
Духовые шкафы, в отличие от варочных поверхностей, выпускаются с обычными вилками. Здесь не нужно ничего придумывать, всё по стандарту – подключение в простые розетки.
Очень удобно, когда по левой или по правой стороне от плиты, духовки имеются шкафчики с дверцей. Тогда расположить розетки можно прямо внутри них на задней стенке. Отступ равен примерно 15-20см. Если нет возможности смонтировать розетки в шкафчиках, остается подключиться от нижней группы. При установке духовки отдельно от плиты, розетка размещается в нижнем ящике на высоте до 70 см.
Посудомойка
- Согласно своду правил по проектированию и строительству (проектирование и монтаж электроустановок жилых и общественных зданий п. 14.29) вблизи моек и раковин запрещается размещать розетки. Поэтому всегда делайте отступ при монтировании розеточной группы для этой сантехники.
- За посудомоечной и стиральной машинами также запрещается выполнять розетки по понятным причинам.
- Одну розетку можно разместить рядом с обеденным столом (в том случае, если он находится около стены, а не посередине столовой).
- Когда вы запланировали приём гостей, вам несомненно понадобятся дополнительные приборы, чтобы приготовить еду или подключить их по приходе гостей прямо на столе (блендер, соковыжималку, комбайн для нарезки, шоколадный фонтан и т.д.). Даже в будни еще одна розетка на кухне никогда не будет лишней. Например, можно подключить ноутбук, если вы привыкли иногда работать в этом помещении.
Дизайн розеток и выключателей
Скрыть все розетки и выключатели просто невозможно, да и вряд ли будет удобно. Поэтому они должны соответствовать стилю интерьера.
В дизайне кухни розетки и выключатели могут стать дополнением или акцентом. К примеру, черные розетки будут эффектно смотреться на белоснежных стенах, гармонируя с черным полом или мебелью.
Выключатели и розетки с двойной двухцветной рамкой еще одна возможность дополнить цветовую гамму комнаты. А стильные, дизайнерские модели станут ее украшением.
Давайте пройдемся по самым известным направлениям и рассмотрим наиболее соответствующие варианты.
Для классики, ампира, рококо и других возвышенных стилей подойдут рамки под золото, серебро, дерево, керамику, с росписью, стразами, орнаментом, из латуни или меди. Двухцветные модели клавишных, а, если хотите кнопочных выключателей дополнят цветовую гамму интерьера.
Хай-теку и минимализму подойдут розетки с хромированной рамкой, из закаленного или матового стекла, алюминия и сенсорные выключатели. Приветствуются разноцветные рамки.
Стилю лофт будут соответствовать металлические и цветные стеклянные рамки с отголосками производственной отделки, возможно шнуровые или рычажные выключатели.
Железный поворотный выключатель в стеклянном, расписном корпусе на деревянной рамке идеальный вариант для кантри.Стилям, предполагающим использование натуральных материалов, предлагаются рамки из кожи или дерева.
Настоящим произведением искусств можно назвать экодизайн розеток и выключателей с участием мхов, лишайников и цветов.Зеркальная, серебристая или золотистая рамка отлично подойдет стилю арт-деко.
Впрочем, если хотите, выключатели и розетки будут сливаться со стеной, не привлекая особенного внимания.
Выключатели и розетки в стилях шебби-шик и ретро характеризуются большими формами и нейтральными расцветками. Выключатели, само собой, поворотные или рычажные.
Под этно-стиль можно подобрать модели из светлой или темной древесины, гармонирующие с мебелью или предметами декора.
На этом, пожалуй, мы будем прощаться. Пусть ваш ремонт будет удобным и долговечным!
А на десерт мы предлагаем вам оценить удачные варианты того, как выглядят розетки и выключатели для кухонь, оформленных в популярных стилях интерьера.
В какой момент нужно готовить схему размещения розеток на кухне?
Чем раньше вы определитесь с точками размещения розеток и выключателей, тем лучше. Если речь идет о строящемся частном доме — розетки обычно отмечают на этапе его проектирования. Если в вашем распоряжении новая квартира, то лучший момент – сразу после утверждения плана кухонного гарнитура.
Заказывая мебель на фабрике, имейте в виду, что менеджер должен предоставить вам план со всеми размерами и точными местами расположения кухонной техники.
Некоторые салоны идут навстречу своим клиентам и предлагают схему рекомендованных точек размещения розеток. Но все же будет лучше, если вы продумаете ее сами.
Сколько розеток должно быть в квартире
Удлинители портят интерьер, но без них можно обойтись. Достаточно правильно рассчитать количество розеток во время ремонта. Приступая к ремонту, необходимо продумать заранее, где и сколько будет установлено розеток и выключателей. Грамотное планирование – это залог отсутствия удлинителей
Наша цель – комфорт в повседневной жизни Не экономь на розетках!Их много не бывает. Вложив средства один раз,ты получаешь удобство и комфорт навсегда.
Чаще всего в коридорах можно увидеть такие приборы, как Wi-FI-роутеры, телефоны, утюги, домофоны и электрические дверные звонки. Если ничего из этого списка не подключено к электросети напрямую (как некоторые домофоны и звонки), нам понадобится по меньшей мере пять розеток. Прибавляем ещё одну, если нужен роутер для второго провайдера, и пару запасных слотов.
Получаем примерно восемь розеток для коридора.
Телевизор, игровая и телевизионная приставки, аудиосистема, светильники и точки для зарядки гаджетов возле дивана и каждого кресла — всё это традиционные элементы гостиных.Выходит как минимум 10 розеток на комнату. Добавим одну для аквариума и ещё две запасных.
Итог: около 13 розеток для гостиной.
Возьмём спальню для двух человек. Для комфортного чтения перед сном по обе стороны кровати должны стоять лампы. Рядом с ними не помешают разъёмы для зарядки гаджетов. Ещё может пригодиться слот для электрического будильника и, конечно, пара-тройка запасных.
В общей сложности выходит до восьми розеток для спальни.
Комната или отдельный угол для работы и учёбы обычно представляет собой нагромождение оргтехники. Поэтому для него характерна высокая концентрация розеток. Список привычных устройств для этого места чаще всего включает монитор и системный блок (или ноутбук), динамики, принтер и настольную лампу.
Разумеется, здесь не обойтись без точек подзарядки и запасных слотов для дополнительных мониторов и другой нужной вам техники.
Получаем около 10 розеток для рабочего места.
Ванная и туалет
Там могут находиться бойлер, стиральная и сушильная машины. Помимо стационарной техники, используются фены, бритвы и другие виды переносных устройств.
Итог: пяти розеток для ванной и туалета должно хватить с головой.
Ещё одна комната с высокой плотностью электроприборов на квадратный метр. Тут обычно размещают холодильник, плиту, вытяжку, посудомоечную машину и другую крупную бытовую технику. Кроме того, сложно представить кухню без многочисленных настольных приборов вроде микроволновой печи, мультиварки и чайника.
В современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.
Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами. Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.
Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне. Вот примерный их перечень:
освещение – 150-200 Ватт
Микроволновка – 2000 Ватт
Холодильник – 100 Ватт
Посудомоечная машина – 1000-2000 Ватт
Чайник электрический – 2000 Ватт
Духовой шкаф – 2000 Ватт
Водоподогреватель – 2000 Ватт
Варочная панель — 3500-7500 Ватт
Для кухни стоит планировать как минимум 10 розеток.
