Как разобрать выключатель света для проведения ремонта или замены

Как заменить выключатель

Выключатель может потребовать замены по самым разным причинам. Иногда просто ломается или изнашивается коробка. Чтобы провести весь комплекс работ самостоятельно, много времени не потребуется.

Известно, что замена старого выключателя на новый занимает даже у неподготовленного человека не более 20 минут

Однако перед тем как начинать работу, надо принять меры предосторожности

В статье мы расскажем как заменить выключатель света в квартире своими руками, рассмотрим варианты одноклавишного и двухклавишного выключателей.

Подготовка

Обесточить квартиру

Если есть возможность, то лучше воспользоваться для замены выключателя услугами электрика. Самостоятельная замена выключателя может быть опасной.

Где установить

1. Перед тем как самостоятельно заменить выключатель, надо сначала снять лампочку и проверить, действительно ли виноват выключатель. Ведь часто бывает так, что просто перегорает патрон.
2. Также надо установить, что в других помещениях квартиры свет есть.
3. Если точно установлено, что неисправен именно конкретный выключатель, то его надо демонтировать. Однако перед этим сначала придется полностью обесточить квартиру. Выключив рубильник, следует удостовериться, что напряжения на линии нет. После этого необходимо сказать своим близким о том, чтобы они не включали свет и не поворачивали рубильник. Люди, которые находятся в помещении, должны быть в курсе, что проводится работа с электричеством.

Демонтаж

Демонтаж старого

Сначала убираются клавиши выключателя. Делается это обычно просто: надо только поддеть их и аккуратно снять.
Двойные клавиши надо убирать по очереди.
После того как клавиши демонтированы, следует снять внешнюю часть коробки, которая служит декоративным украшением для выключателя. Она, как правило, демонтируется так же легко, как и сами клавиши. Достаточно поддеть ее отверткой и потянуть на себя.
После съема декоративной части мастер увидит винты, с помощью которых прикручен сам выключатель. С помощью отвертки винты надо вывернуть.
Выключатель вынимается из проема.

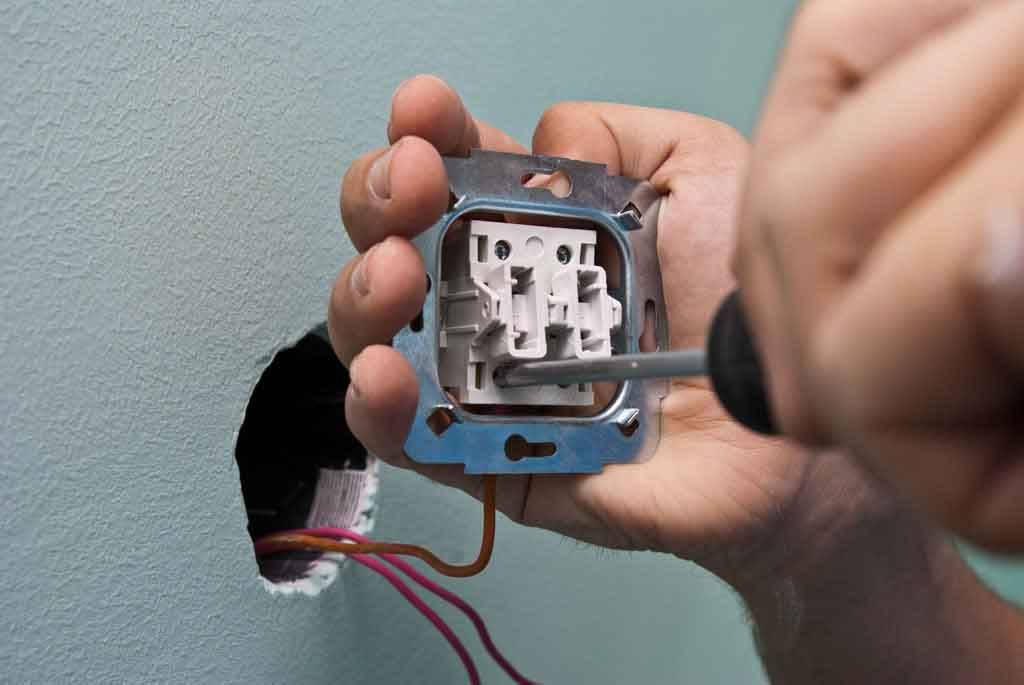

После демонтажа выключателя мастер увидит проводки. Их надо тоже отсоединить

При этом важно запомнить, в каком порядке и на каких местах они были установлены.
Провода следует заизолировать. После того, как все манипуляции закончены, можно даже включить рубильник. Провода в таком состоянии не опасны.

Провода в таком состоянии не опасны.

Выбор нового выключателя

Разборка нового

1. Выбор При покупке нового выключателя надо иметь под рукой старый. Это гарантирует, что коробка идеально подойдет к проему.
2. Если планируется подключение сенсорного выключателя света, то с этим тоже не будет проблем. Главное, чтобы по размерам он был таким же, как старый выключатель.
3. Перед тем как установить выключатель света, надо снова обесточить квартиру.
4. Подключение выключателя света производится в порядке, обратном тому, который использовался при демонтаже.
5. Сначала надо разобрать новое устройство. В первую очередь снимаются клавиши, потом внешняя обводка.
6. Провода нужно закрепить в выключателе на том месте, где они располагались в старом. В западных выключателях работает зажимная система.
7. Блок устанавливается в подрозеточный проем. После этого его надо тщательно закрепить при помощи винтов.
8. Сверху на выключатель устанавливается коробка, которая служит декоративным элементом.
9. После этого нужно установить клавиши выключателя.

Подключение

Когда работа завершена, можно проверить, правильно ли был произведен монтаж. Для этого необходимо включить рубильник и пустить электричество. При любых неисправностях систему лучше быстро обесточить.

Точно так же, как и простой выключатель, устанавливаются сенсорные системы и выключатели со светодиодами.

Основные виды выключателей света

Существуют два основных вида конструкции крепления на стену, которых принципиально отличаются:

• для скрытой проводки,
• для наружной проводки.

Для того чтобы не допустить ошибок:

• короткого замыкания,
• перегорания дорогостоящих осветительных приборов, энергосберегающих, светодиодных или люминесцентных ламп,
• сгоранию изоляции в распределительной коробке или стене,
• поражения электрическим током.

1. Ознакомиться с основными правилами мер безопасности. Перед тем как снять выключатель, надо изучить конструкции их крепления и подключения. Изделия для наружной проводки крепятся обычными дюбелями и саморезами, через крепежные отверстия корпус прижимается к стене. Для моделей внутренней проводки технологии крепления сложнее. В конструкции корпуса предусмотрен механизм раздвижных планок, которые фиксируют корпус с двух противоположных сторон в заранее проделанном отверстии диаметром от 67-70 мм.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

1. Независимо от типа переключателя света, с какой целью приходится его разбирать, в первую очередь на распределительном щите, отключается защитный автомат. Это делается в целях безопасности, чтобы исключить возможность поражения электрическим током работающих людей. Надо убедиться в правильности сделанных отключений, щелкните клавишами несколько раз, осветительные приборы не должны работать. На автомат защиты в распределительном щите по требованиям ПУЭ (Правила устройства электроустановок) надо повесить табличку «не включать работают люди». Желательно закрыть шкаф и держать ключи у себя, чтобы посторонние не имели доступа к переключениям. Выполнив эти мероприятия можно приступать к разборке самого выключателя.

Видео

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.

Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.

Демонтируйте клавишу (-ши)

Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото)

Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.

Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.

Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.

Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Читать также: Копировальный станок по дереву своими руками видео

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

• Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
• Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

Установка выключателя

Собрав прибор, переходим к его установке на прежнее место. В первую очередь к общей клемме должен быть подсоединена вводная жила, помеченная маркером, а затем – остальные кабели. После этого устройство нужно закрепить в подрозетнике. В последнюю очередь устанавливается корпусное обрамление и крышка.

Иногда установить крышку на основание переключателя не получается. Причиной, как правило, является неверное положение корпуса устройства внутри подрозетника. Нужно ослабить фиксирующие болты, при помощи которых выключатель держится в пластмассовой коробке, и, поставив корпус устройства в нужное положение, снова затянуть их. Если изделие находится в правильном положении, крышка легко сядет на свое место.

Затем нужно подать электричество в помещение и произвести проверку работы прибора, несколько раз включив и выключив его. Если свет включается нормально, движение клавиши не затруднено, корпус не трещит – ремонт выполнен правильно.

Эти советы помогут вам продлить срок службы выключателя, а при его поломке избежать лишней работы:

• Если прибор, который сломался, установлен давно, а тем более – относится к старым образцам, чинить его не стоит. Во-первых, это будет нелегко из-за естественного износа его элементов, а во-вторых – старые электрические приборы использовать нежелательно в целях пожарной безопасности.
• Нередко контакты переключателя подгорают из-за использования слишком мощных электролампочек. Советуем заменить их на изделия меньшей мощности, а лучше всего – на современные светодиодные. Яркость их свечения не меньше, чем у обычных ламп накаливания, а потребляемая мощность намного ниже.
• Не торопитесь снимать и разбирать корпус выключателя. Иногда причиной неисправности становятся плохо закрепленные провода, и подтяжки винтов бывает достаточно для того, чтобы вернуть устройству работоспособность.

Наглядно замена и ремонта выключателя на видео

На этом мы заканчиваем свой рассказ. Думаем, что этой информации вполне достаточно для того, чтобы понять, как починить выключатель света, не прибегая к помощи электрика. Воспользовавшись этим материалом, вы сможете отремонтировать выключатель самостоятельно за короткое время, не только сэкономив деньги, но и повысив свой авторитет в глазах близких людей.

Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Как снять выключатель или розетку перед поклейкой стен обоями

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.

Шаг первый – подготовка

Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.

Рекомендуем снимать старые обои без снятия выключателей, исключение если требуется обильное смачивание стен, и вода может попасть на провода под напряжением. Обычно алгоритм выглядит так:

1. Снимают старые обои,
2. Подготавливают стену (при необходимости),
3. Готовят клей и нарезают новые обои,
4. Выключают свет на счётчике,
5. Снимают розетки,
6. Клеят обои.

Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.

Из инструмента вам понадобится плоская и крестообразная отвертка.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов

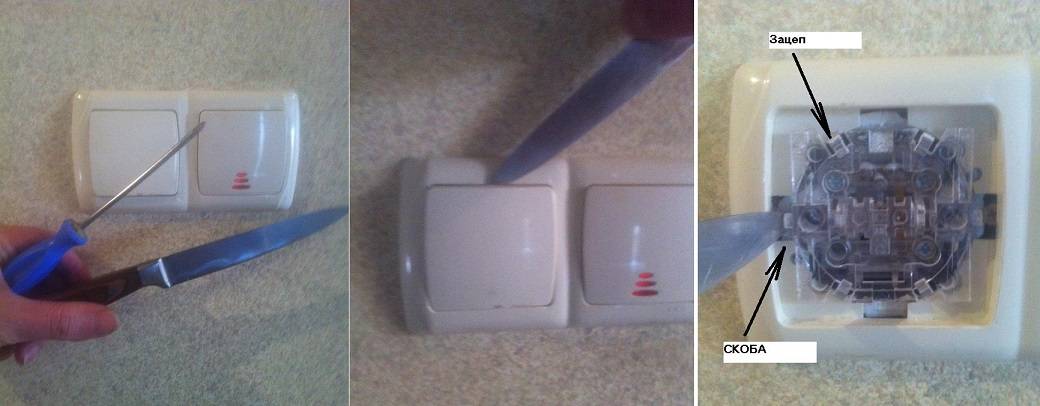

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.

Как починить выключатель света – инструкция по ремонту

Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Практические советы

1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

Видео инструкция по сборке корпуса

samelectrik.ru

Инструкция по замене выключателя света

Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.

Как снять старый выключатель?

Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:

1. Снять клавишу и верхнюю крышку.
2. Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
3. Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
4. Отключить напряжение в сети.
5. Промаркировать фазу изоляционной лентой либо другим способом.
6. Ослабить винты, удерживающие распорные лапки.
7. Извлечь прибор из подрозетника.

Схема демонтажа старого выключателя

В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.

Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.

Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».

Проводим подготовку к подключению

Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:

1. Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
2. Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
3. Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).

Схема и подключение с одной кнопкой

После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:

1. Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
2. Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
3. Установить выключатель в подрозетник строго горизонтально без перекосов.
4. Зафиксировать устройство раздвижными лапками, затянув винты.
5. Проверить правильность работы осветительных приборов, включив автомат на электрощите.
6. Если выключатель работает правильно, установить крышку и клавиши.

Схема и подключение с двумя кнопками

Алгоритм установки выключателя с двумя клавишами:

1. Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
2. Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
3. Разместить выключатель в подрозетнике.
4. Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
5. Убедиться что устройство работает корректно, подав питание.
6. Установить крышку и обе клавиши.

Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:

Нестандартная ситуация

Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.

Для этого потребуются дополнительный инструмент и расходные материалы, а именно:

• молоток;
• зубило;
• шпатель;
• двухжильный провод длиной 10–15 см;
• немного шпатлевки или гипса;
• изоляционная лента.

Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.

Наращивание кабеля выполняется в следующей последовательности:

1. Определить, в каком направлении проложен кабель в стене.
2. Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
3. Отрезать кусачками участок поврежденного кабеля.
4. Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
5. Туго скрутить защищенные провода между собой.
6. Плотно обмотать оголенные участки изоляционной лентой.
7. Утопить соединенный кабель в канал.
8. Замазать поврежденный участок гипсом или шпатлевкой.

После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.

Снимаем выключатель со стены – на что обратить внимание в первую очередь

Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо разобраться в некоторых особенностях процесса.

Следует выделить такие важные моменты, как:

• Предохранительные автоматы. Сеть подключается к квартире через пробки-предохранители или автоматы токовой защиты. Перед началом работы в обязательном порядке требуется обесточить напряжение, для чего тумблер автомата переводится в нижнее положение. Если же в распределительном щитке имеются пробки, то потребуется отключить их, нажав на красную кнопку, расположенную рядом, а также вывинтить из патрона обе пробки, которые отвечают за нулевой провод и фазу.
• Вид выключателя. Это также очень важный момент. На сегодняшний день используется множество самых разнообразных моделей, которые отличаются дополнительными функциями – дистанционное управление, плавная регулировка и прочее. Однако для нашей проблемы значение имеет лишь вид крепления – скрытый (коробка выключателя утоплена в бетон) и наружный (коробка прикручена к стене при помощи шурупов). Первый тип несколько сложнее, поэтому речь пойдет именно о нем.
• Схема подключения. Чаще всего выключатель света оборудован несколькими клавишами, что затрудняет процесса снятия прибора со стены, поскольку увеличивается количество проводов, подходящих к каждой клавише. К тому же чем больше клавиш, тем больше времени потребуется, чтобы снять каждый из этих элементов.

Извлекаем механизм выключателя из подрозетника

В разных конструкциях используют разные способы закрепления выключателя:

1. с помощью распорок;
2. крепежных винтов к подрозетнику;
3. крепление к общей рамке.

Первый способ используется часто. Пилообразные распорки располагаются по бокам выключателя и упираются в подрозетник. При вращении винта, входящего в распорку, он либо раздвигает ее, либо сдвигает. Вращая винт и наблюдая за распоркой можно заметить ее действие.

Более легкий способ – использование крепежных винтов. Обычно их сразу заметно и становится понятно, как можно освободить выключатель. Провода можно заранее отсоединить, а потом уже вытащить выключатель, либо, наоборот, это не принципиально.

Как разобрать выключатель

Из инструмента нам понадобится лишь плоская отвертка, подойдет индикаторная.

Начинаем разбирать выключатель:

1. Первым делом отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте проведения работ!

2. Основной секрет, который нужно знать если вы хотите разобрать выключатель, это необходимость в первую очередь снять клавишу (или клавиши если их несколько). Для этого попробуйте взяться сбоку за выступающие части клавиши и сжав, потянуть ее на себя. На изображениях ниже представлен этот способ снятия клавиши с выключателя Wessen серии Прима. В данном случае при нажатии выходят из пазов осевые направляющие клавиши, после чего она с легкостью снимается.

3. В случае если не удается взяться за клавишу с боков, попробуйте ухватится за любую выступающую часть и потянуть на себя, часто клавиша закреплена в механизме выключателя без фиксатора и ее достаточно просто вытянуть. Пример этого представлен на изображениях ниже – где с двухклавишного выключателя abb niessen olas мы, таким способом, поочередно снимаем клавиши.

4. Если у вас не получилось таким образом отсоединить, то необходимо, предельно аккуратно, поддеть клавишу прямой отверткой

Действуйте осторожно, чтоб не испортить внешний вид выключателя

5. После того как благополучно была снята клавиша, необходимо отсоединить рамку выключателя. Чаще всего встречается три варианта крепления рамки к механизму.

Первый тип мы видим у выключателей Wessen серии Прима, где рамка сплошная и прикреплена к механизму c помощью двух болтиков, которые необходимо открутить, чтоб ее снять.

Второй тип крепления рамки к механизму, мы можем видеть у выключателя ABB Niessen Olas. Здесь для фиксации используется специальный крепежный элемент, который для фиксации рамки устанавливается в пазы суппорта и легко вынимается при разборе. Для этого необходимо просто потянуть его на себя или вытащить поддев плоской отверткой.

Третий тип крепления можно наблюдать у модульных механизмов выключателей ABB Niessen Zenit, в этом случае на самой рамке имеются «лапки», фиксирующие рамку в суппорте выключателя. При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

6. Когда рамка убрана, достаем механизм из подрозетника, для этого откручиваем удерживающие винты, расположенные по бокам. Так же механизмы выключателей могут быть зафиксированы в монтажной коробке, с помощью собственного крепежа, распорного типа, в этом случае ослабляем отвечающие за это винты на механизме, на изображении ниже они отмечены.

7. Последний этап, это отсоединение проводов от механизма выключателя. В зависимости от типа крепления, будь то винтовые зажимы или пружинные клеммы, технология различается. В случае винтовых зажимов, ослабляем болты в клеммах и достаем провода.

А если у выключателя самозажимные клеммы, то необходимо нажать на соответствующие рычажки и вытянуть провода из клемм.

На этом все, выключатель разобран и отсоединен.
