Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция
Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.
Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более, что это можно сделать своими руками. Причем, все не так сложно, как может показаться на первый взгляд.
Из чего можно сделать дымоход
Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.
Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.
Виды труб для дымохода
Для изготовления трубопровода для отведения дыма используют различные материалы. Изначально, в зависимости от материала изготовления, существует 2 варианта:
- Взять готовые трубы, изготовленные на заводе,
- Изготовить трубы из листов нержавейки или другого листового металла.
Самый дешевый способ – самостоятельно изготовить трубы
Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек
Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.
Причем, можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра.
Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала. Среди материалов наиболее распространены следующие:
Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

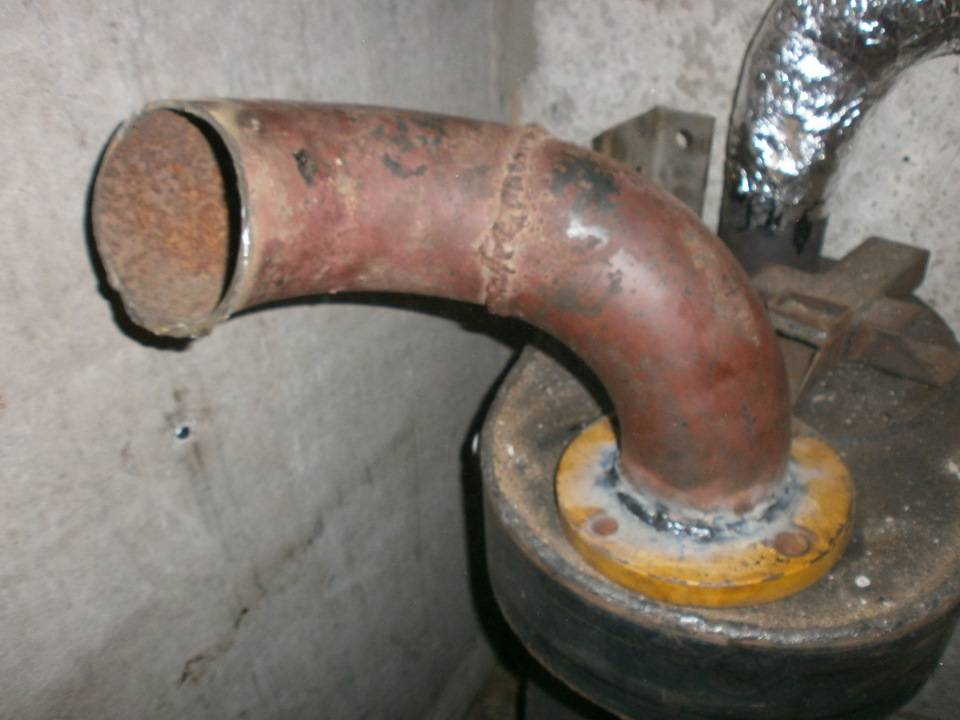

Правильная труба для буржуйки
Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время. Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.
Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая. Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.
Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.
Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.
Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.
Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция Информация о том, как сделать дымоход для буржуйки. Приведены шаги по сооружению дымохода своими руками. Подобраны тематические фото и видео материалы о правильном дымоходе для буржуйки.
Материалы и их количество
Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.
Дымоход стандартного размера потребует следующее количество труб:
- 1 колено длиной 120 см, диаметром 10 см;
- 2 колена длиной 120 см, диаметром 16 см;
- 3 стыковых колена 16*10 см;
- Тройник диаметром 16 см и заглушка к нему;
- Грибок – 20 см;
- Герметик.
Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.
Выбор материала для дымохода
- Температурный порог слишком низкий – всего 300 градусов;
- Шероховатость внутренней поверхности является причиной довольно быстрого засорения сажей;
- Сажа, накопившись в трубе, в конечном итоге загорается, что приводит к прогару дымохода;
- Асбестоцементные трубы громоздки и дороги;
- Материал подвержен ускоренному разрушению под воздействием веществ, содержащихся в окислах.
Таким образом, именно металлический дымоход является наиболее приемлемым вариантом при монтаже буржуйки. Расчет нужно делать на нержавеющую или никелированную сталь, покрытие которой защищает материал от вредного воздействия окислов.
Создание дымохода для печи
До того, как приступить к монтажу дымоходной трубы на буржуйку, следует выбрать материал, который предстоит использовать. Поскольку такой отопительный агрегат является переносным, то кирпичный дымоход нет смысла обустраивать. Выбор ограничен асбестоцементными или металлическими трубами.
По мнению специалистов, лучше всего использовать трубную продукцию из металла, а именно нержавеющей стали — так дымоход проще изготавливать и он будет иметь незначительный вес. Дымоходная труба должна быть правильно смонтированной и оптимально расположенной.
Когда буржуйка устанавливается на открытом воздухе, то сложностей с обустройством дымоотведения не возникнет. В этом случае, главное сделать трубу достаточно высокой.
Если агрегат монтируют в помещении, то простой вариант создания дымохода предполагает наличие двух частей – внешней и внутренней. Соединяют их между собой либо на уровне подкровельного пространства или на чердаке. Поскольку отопительный прибор состоит из двух колен для печной трубы, то в случае, когда прогорит один из сегментов дымохода его можно легко заменить, не прибегая к демонтажу всей конструкции (про
Общие требования к сооружению
Таккак правильно вывести дымоход можно самостоятельно, следует учитывать технологические требования. От мощности отопительного оборудования зависит сечение дымовыводящих каналов. При меньших параметрах ухудшится тяга и продукты сгорания будут удаляться медленнее.
Размещение трубы внутри короба Источник petropech.ru
Для образования нормальной тяги лучше использовать круглый дымоход. Следует уменьшить количество изгибов. Минимально позволенная высота конструкции – 5 м. Если кровельное покрытие склонно к воспламенению, то в области соприкасания с дымоходом на него надевается искрогаситель.
Возле котла оборудуется качественная вентиляция. Длина внутренней части не больше 1 м, иначе этот участок быстро забьётся сажей, а тяга ухудшится. В дымоходе предусматривается резервуар для сбора скопившегося конденсата, окно для обслуживания. Не стоит делать сгибы в 90°.

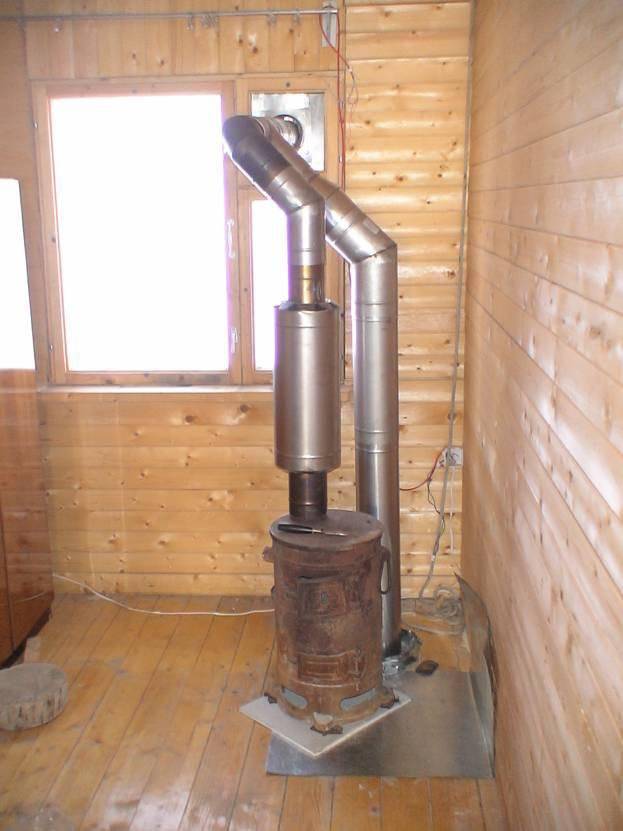

Необходимость установки теплообменника
Если чрезмерно нагревается труба для буржуйки, через которую проходят горячие газы, можно ее остужать за счет установки теплообменника. В таком случае лишнее тепло будет использовано рационально. Подобное устройство при этом может функционировать в двух режимах. В первом случае к нему подключают емкость, наполненную холодной водой. В результате образования перепада температур возникает конденсат, способствующий прогреванию устройства паром. Стенки трубы при таком режиме нагреваются до 100 °C.
Другой вариант работы теплообменника заключается в отсутствии конденсации пара и увеличении температуры нагрева трубы. По рекомендациям специалистов теплообменное устройство в таком случае должно функционировать как регистр для нагревания жидкости.
Материалы и их количество
Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.
Дымоход стандартного размера потребует следующее количество труб:
- 1 колено длиной 120 см, диаметром 10 см;
- 2 колена длиной 120 см, диаметром 16 см;
- 3 стыковых колена 16*10 см;
- Тройник диаметром 16 см и заглушка к нему;
- Грибок – 20 см;
- Герметик.
Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.
Стоит ли обкладывать трубу кирпичом?
Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

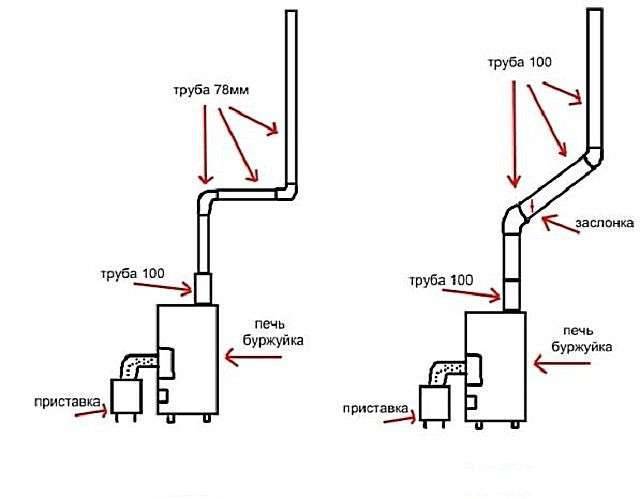

Расчет дымохода для буржуйки
После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.
После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода
В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше
Располагать выход трубы над крышей следует согласно определенным правилам:
- Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька,
- При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним,
- В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним,

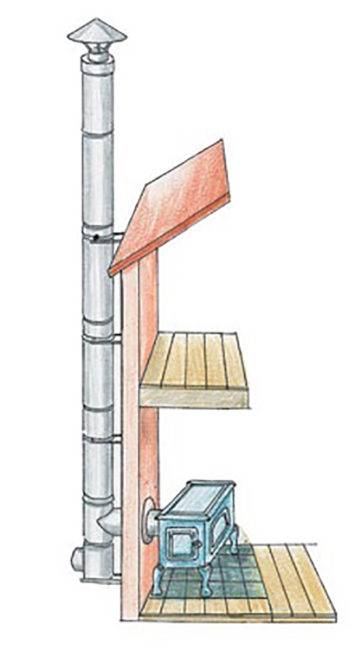

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.
Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.
Особенности обслуживания дымохода
Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала. Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.
Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.
Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов
Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год
Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть
Чтобы удалить сажу из металлической трубы, можно:
- сжечь осиновые дрова;
- обработать сжигаемые поленья специальным химическим составом, который несложно купить;
- изготовить крюк для деликатного удаления сажи.
Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.
Расход средства и способ его нанесения на поленья указан в инструкции производителя
Важно внимательно прочесть рекомендации и четко их выполнить. В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально
Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится
В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально. Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.
Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице
Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.
Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.
Как правильно собирать дымоход: «по дыму» или «по конденсату»?
Металлические дымоходы состоят из отдельных секций. Чтобы собрать из них трубу, секции и переходники нужно соединить друг с другом в единое целое.
При использовании сэндвич-труб известных брендов на этапе сборки металлического дымохода сложности обычно не возникают. Секции сделаны так, чтобы собрать их можно было единственным способом. Не говоря уже о подробной инструкции, которая идет в комплекте.
Другое дело, если речь идет о дешевых сэндвич-трубах или вовсе о сборке одностенного дымохода. В этом случае есть два способа соединения секций:
- «По дыму», когда верхние секции трубы надеваются на нижние. При таком способе соединения движущийся вверх дым беспрепятственно проходит по трубе и практически не оседает на стенках. Чего нельзя сказать о конденсате. Если он появляется в дымоходе, который собран «по дыму», то его капли стекают к стыкам и задерживаются там небольшой ступенькой в месте соединения. А часть конденсата даже может просачиваться наружу.
- «По конденсату» — в этом случае верхние секции дымохода вставляются в нижние. Здесь уже конденсат легко стекает по трубе в топку, в специальный отстойник либо сразу в канализацию. Зато возле слегка выступающих стыков создаются небольшие завихрения, которые приводят к увеличенной скорости нарастания сажи в трубе.
Как лучше собирать трубу дымохода? Однозначно, «по конденсату».
Дело в том, что конденсат появляется практически в любом дымоходе, как бы вы не утепляли трубу. Вопрос только в его количестве. А конденсат внутри дымохода — это десятки агрессивных химических соединений, растворенных в воде. Поэтому, попадая в стык между секциями трубы, он постепенно разрушает металл, даже если это очень стойкая к химическим воздействиям нержавеющая сталь.
Кроме того, влага в месте соединения — прекрасная ловушка для несгоревших частиц в отходящих газах. Из-за нее стыки трубы быстро покрываются толстым слоем сажи.
Сбор дымохода «по дыму» допустим, только если речь идет о трубе диаметром до 100-120 мм, которая используется для отвода газов от интенсивно горящей печи. Например, от банной печи, если она работает только в двух режимах: «сильное пламя» и «все прогорело, топка остывает». Но даже в этом случае приоритет лучше отдавать отводу конденсата, хотя его количество будет минимальным.

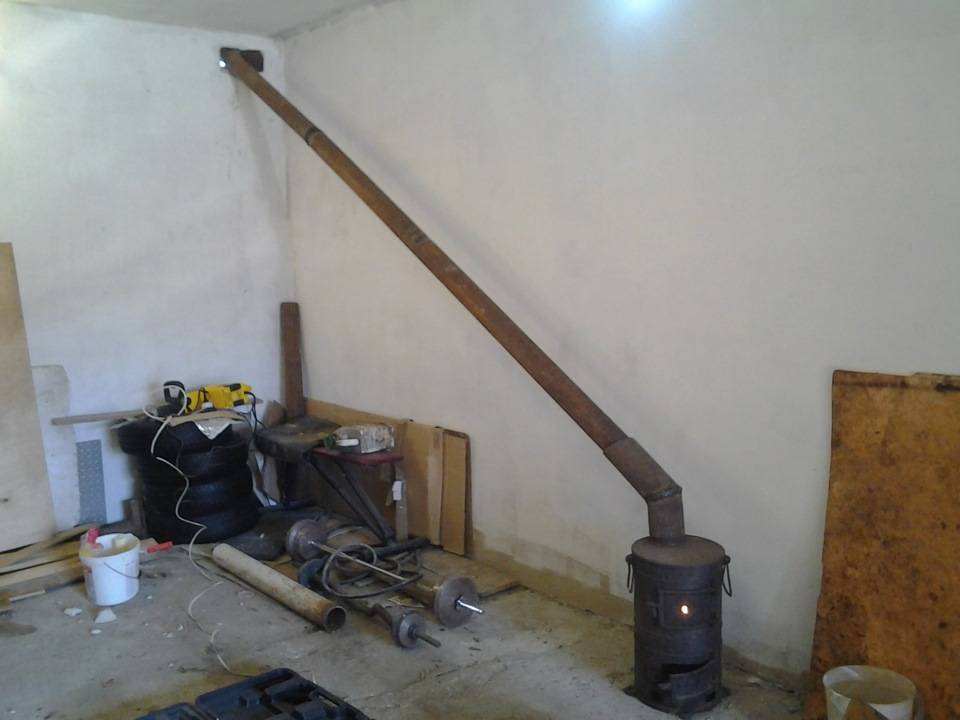

Вопросы, на которые стоит ответить перед началом работы
Чтобы решить задачу правильно — ответьте на несколько вопросов:
- Нужно ли добиться максимального нагрева гаража? Если да — дымоход нужно пускать внутри помещения, чтобы тепло от горячего дыма, проходящего через трубу, грело гараж.
- Как нужно решить задачу: быстро, дешево или качественно? Если дешево и быстро — можно сделать трубу из нержавейки и вывести ее сразу через стену. Если качественно — можно купить утепленный сэндвич-дымоход, и вывести его через стену вверху или через крышу.
- Делать дымоход будете своими руками, или платить специалистам? Если своими руками — проще будет пустить дымовую трубу через стену.
- Ваш гараж стоит впритык к другим гаражам? Если да, и пространства между стенами нет, или его очень мало (не поместится человек) — вариант только 1: делать выход через крышу.
Утеплять ли наружную часть трубы, и почему?
Из-за большого перепада температур (на улице мороз, а по дымовой трубе идет горячий дым) на поверхности дымохода будет образовываться конденсат. Он будет стекать вниз, портить внешний вид и засорять и дымоход, и помещение.
Чтобы уменьшить выпадение конденсата, наружный участок трубы надо утеплять. Как вариант — можно купить уже утепленный дымоход. Но дешевле будет использовать трубу из нержавейки, а утеплить ее самостоятельно.
Для утепления проще всего использовать любой рулонный утеплитель из минваты или вспененного каучука. Его надо в несколько слоев намотать поверх трубы от начала (от места, где труба выходит через крышу) и до дефлектора). Поверх утеплителя наматывается проволока (которая не даст ему размотаться) и наклеивается строительный скотч.
Как организовать отвод конденсата и отверстие для чистки 2-в-1? (+видео)
Поскольку в гаражах дымоходы чаще всего собираются самостоятельно хозяевами, на скорую руку и самым экономным способом — они не герметичны. По неплотностям трубы зимой будет стекать конденсат. Это некрасиво: буро-коричневые потеки будут бросаться в глаза.
Чтобы этого избежать, лучше заранее предусмотреть способ сбора конденсата. Самый простой вариант — в месте, где труба будет подходить к проходке через перекрытие или стену, врезать тройник. Один конец тройника должен выходить наверх, второй должен «смотреть» в пол, третий — располагаться горизонтально.
К горизонтально расположенному отверстию подсоединяется труба от самой буржуйки. А к нижнему — прикручивается любая емкость, в которую и будет стекать конденсат. Емкость должна быть съемной. Если снять сборник конденсата — через это отверстие можно и прочищать дымоход от сажи.
Есть и покупной вариант — заглушка с конденсатоотводчиком. Для диаметра 110 мм она стоит около 600-700 рублей.
Как правильно самому собрать и установить такую конструкцию — проще понять по видео:
Работа начинается с подготовки стен:
За буржуйкой и трубой на всем ее протяжении стена должна быть облицована асбестовым листом толщиной не менее 10 мм, закрытым металлическим экраном или иным жаростойким материалом.
В зависимости от способа отвода дымовых газов проделывается отверстие в стене или потолочном перекрытии с учетом того, что его нужно будет дополнительно изолировать.
Деревянные стены должны отделяться от трубы металлическим коробом (фартуком) с отверстием в центре.
Минимальный диаметр отверстия короба должен быть больше диаметра дымоотвода примерно на 15 мм. Пустое пространство короба, которое максимально плотно забивается огнеупорным материалом, должно отделять конструкцию от деревянной стены пространством минимум 150 мм. Если дымоход выводится из кирпичной кладки, то в отверстие обычно монтируется проходной стакан.
Дымоход монтируется до перекрытия или стены:
Нижний участок (тройник с отверстием для удаления конденсата) надевается на патрубок с прокладкой из термостойкого уплотнителя и фиксируется специальным хомутом для полного исключения прорыва газов. Нужно учесть, что труба у основания должна оборудоваться заслонкой для перекрытия дымохода по завершении горения.
Если дымоход выводится наружу из стены, то следующим его участком может быть изготовленное под нужным углом колено. Таким образом конструкция наращивается до самого перекрытия.
-
В случае прохождения дымохода сквозь потолок, монтировать нужно будет прямую трубу с таким расчетом, чтобы ее окончание находилось примерно в полуметре от кровли или поднималось над потолочным перекрытием на 30-40 см.
Далее работы будут проводиться либо снаружи помещения, либо в чердачном пространстве:
1.В кровле для дымохода обустраивается отверстие, со стороны чердака оно обшивается металлической панелью.
2.Снаружи отверстие необходимо тщательно гидроизолировать, например, специальным блоком (флэшем), который с легкостью укладывается на кровлю любой геометрии и крепится к ней на герметик.
Вывод
Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.
При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.
Вывод
Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.
При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.
Выводы
Буржуйка является оптимальным вариантом для тех, кто ценит удобство и мобильность. Единственной проблемой при ее установке в помещении является сооружение дымохода. Однако при знании особенностей его сооружения и установки можно выполнить такие работы максимально быстро. Готовый дымоход требует минимального ухода
Важно проводить визуальный осмотр.
Как видно, соорудить надежный и устойчивый дымоход для буржуйки можно довольно просто и быстро
Важно использовать материалы, которые устойчивы к высоким температурам. Уход за дымоходной трубой должен проводиться каждые полгода
Это необходимо для нормального функционирования буржуйки.
