Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

Обустройство вентиляции кровли посредством карнизов

Главное назначение карниза двускатной крыши – защита от атмосферных нагрузок

При этом он не должен быть препятствием для естественного вентилирования пространства под кровлей, что важно как для мансард, так и для холодных чердаков

Более теплые воздушные массы, идущие от земли, должны беспрепятственно проникать сквозь карниз и далее, проходя между пароизоляцией и кровельным материалом, выводиться через конек наружу.

Именно поэтому при обшивке кровли не разрешается использование герметиков и монтажной пены, иначе образования конденсата и намокания утеплителя кровли избежать не удастся.

Как установить?

Каждый тип аэраторов имеет определенный порядок установки.

Точечные устройства монтируют на крышах плоского типа и кровлях, имеющих угол наклона менее 12 градусов. Также они могут использоваться в качестве дополнения к коньковым аэраторам.

Рассмотрим подробнее технологию монтажа точечных аэраторов:

Определяем местоположение аэраторов. Прикладываем аэратор основанием к месту монтажа и по контуру обводим карандашом. По нанесенной метке посредством электрического лобзика проделываем отверстия.

• Устанавливаем над готовым отверстием юбку (основание) аэратора и фиксируем ее при помощи саморезов либо гвоздей. Для более прочной фиксации можно дополнительно использовать клей. В этом случае на внутренний сегмент юбки наносим битумную мастику, приклеиваем к основе и закрепляем гвоздями.
• Верх юбки промазываем битумным клеем.
• Юбку перекрываем мягкой черепицей, подрезая гонты в местах соприкосновения.
• Сверху на юбку надеваем сетку аэратора, привинчиваем ее посредством саморезов. Затем устанавливаем колпак (крышку), защелкиваем его и также привинчиваем саморезами.

Монтаж конькового аэратора достаточно прост, его устанавливают по всей длине конька скатной и ее разновидности – вальмовой крыши, уклон которых составляет от 12 до 45 градусов. Установить проветриваемый конек мягкой кровли можно двумя методами.

Технология установки:

В цельном основании посредством циркулярной пилы прорезаем вентиляционный паз. Он может быть единственным (на наивысшей точке конька) либо состоять из двух частей (по бокам от конька). Совокупная толщина вентиляционного зазора должна равняться 3-8 см (в зависимости от инструкций изготовителя применяемого аэратора). Вентиляционный паз должен заканчиваться за 30 см до края конька по обеим сторонам, то есть покрытие остается сплошным.

• Участки, где вентиляционный зазор не был прорезан, покрываем коньковой черепицу.
• Производим установку аэратора. Каждую его секцию фиксируем посредством специальных кровельных гвоздей либо шурупов, ввинчиваемых через имеющиеся заводские отверстия.
• Поверх профиля аэратора укладываем коньковую черепицу. Ее лепестки укладываем внахлест, по стандартной технологии монтажа вдоль ребер. Единственным отличием являются элементы крепления. В этом случае черепицу прибиваем к аэратору специальными кровельными гвоздями.

Второй метод предусматривает фиксацию в наивысшей точке скатов кровли брусков из древесины. Получается своего рода обрешетка для планки конька. Сверху к брускам прибиваем фанерные полосы, образовывая треугольник. Вентзазоры формируем между брусков, а всю конструкцию, как и в предшествующем случае, накрываем гонтами.

У домов с шатровой или вальмовой архитектурой кровель отсутствуют фронтоны. Но это не проблема для устройства вентиляции. Она базируется на тех же принципах, что и у двускатных крыш, но вместе с тем не надо забывать о том, что необходимо сооружать входные зазоры, обеспечивающие проход воздуха по всему периметру кровли. Какое количество скатов шатровая крыша не имела бы, каждый из них должен проветриваться.

Большое желание забыть об устройстве вентиляции пространства под кровлей дает полувальмовая кровля, поскольку ее наклонные торцовые элементы обладают сравнительно небольшими габаритами. Вентиляционную систему здесь можно соорудить по принципу вентиляции на основных скатах кровли.

Во всех описанных случаях, если подшивка кровли делается из древесины, то она не должна быть монолитной, поскольку сквозь ее зазоры должен проходить воздух в пространство под кровлей. Но параллельно с вышеуказанными правилами монтажа требуется еще и сделать правильный расчет, чтобы под кровлей формировалась нормальная тяга. В противном случае все это функционировать не будет.

Вне зависимости от способа устройства вентиляция должна гарантировать:

• прохождение паров воздуха;
• защиту пространства под кровлей от атмосферных осадков и тающего снега;
• через конструкцию конька не должна проходить влага;
• обеспечение испарения излишней жидкости из помещения.

Где разместить вентиляционный выход?

При обустройстве вытяжного выхода через крышу важно не только обеспечить герметичность прохода через кровельный пирог, но и выбрать правильное место расположения. Еще нужно грамотно определить высоту выхода, потому что от него напрямую зависит тяга в вентканале. Во-первых, место выхода вентиляции через кровлю лучше делать максимально близко к коньку

Во-первых, место выхода вентиляции через кровлю лучше делать максимально близко к коньку.

Даже вентиляционный выход с электрическим вентилятором лучше приближать к коньку. В этом случае при отключении электроэнергии естественная тяга через него сохранится

Такое расположение имеет несколько преимуществ:

• Большая часть вентканала пройдет по чердачному помещению, где отсутствует ветер, а температура всегда немного выше, чем на улице. Благодаря этому слой утеплителя на трубе можно сделать тоньше;
• Вентиляционный выход, расположенный у конька, имеет минимальную высоту над поверхностью кровли, поэтому устойчив к порывам ветра и не требует дополнительных креплений;
• Можно применять вентиляционный выход заводского изготовления, что придаст кровле дополнительную эстетику.

Не стоит переживать. Лучше тщательно продумать, как сделать герметичный выход вентиляционной трубы на крыше, если установить ее близко к коньку не удается. В этом случае проход просто необходимо дополнительно изолировать и закрепить.

Во-вторых, чтобы не попасть с трубой в зону ветрового подпора, которая есть у каждого дома со скатной крышей, высота дефлектора вентиляционной трубы должна быть:

• выше конька крыши на 0,5 м, если выход расположен не дальше 1,5 м от конька;
• не ниже конька крыши, если выход находится на расстоянии от 1,5 м до 3 м от конька;
• не ниже линии, проведенной под углом 10о от конька к горизонту, если вентиляционный выход расположен далее 3 м от конька;
• если вентиляционная труба выводится из пристроя к дому, то ее дефлектор должен быть расположен на 0,5 м выше линии, проведенной от карниза крыши основного строения под углом 45о к горизонту.

Обеспечить указанную высоту над кровлей крайне важно для любой вентиляции, а для естественной – жизненно необходимо. Не допускайте окончания трубы естественной вентиляции ниже указанных на схеме пунктирных линий. При несоблюдении этого правила нормальной тяги в вентиляционном канале не будет

При несоблюдении этого правила нормальной тяги в вентиляционном канале не будет

Не допускайте окончания трубы естественной вентиляции ниже указанных на схеме пунктирных линий. При несоблюдении этого правила нормальной тяги в вентиляционном канале не будет

Если пренебречь этим правилом, то дефлектор вытяжки попадет в зону ветрового подпора и в ветреную погоду в лучшем случае тяга будет отсутствовать, а в худшем случае появится обратная тяга и воздух с улицы пойдет в дом.

Как установить вентиляцию на крышу

Определившись с местом установки, можно приступать к монтажу системы вентилирования:

1. Приобрести необходимые элементы вентиляции, соответствующие материалу кровли, размеру скатов, оттенку.
2. В кровельном материале выполняют отверстие. К крыше прикладывают шаблон, который обычно идет в наборе с вентиляционными элементами, обводят его маркером и вырезают.
3. Тот же вырез нужно перенести на все слои кровельного пирога.
4. В соответствии с тем же шаблоном, выполняют отверстия под саморезы.
5. Поверхность кровли очищают и обезжиривают.
6. Прокладку, идущую в наборе, с внутренней стороны обрабатывают герметиком. Соединяют контуры уплотнителя с вырезом в крыше и прижимают прокладку.
7. Накладывают вентиляционный элемент на уплотнитель и фиксируют саморезами.
8. В проходной элемент вставляют трубу и проверяют ее вертикальность.

Важно!
О надежности монтажа вентиляционного элемента должен свидетельствовать излишек герметика, выдавленный из-под прокладки

Способы вентилирования кровли

В частном доме вентиляция крыши организовывается одним из методов:

• слуховыми чердачными окнами;
• вентиляционными зазорами при монтаже кровли;
• специально сконструированными коньками;
• разными элементами с вентиляционными отверстиями;
• вытяжным вентилятором для кровли (посмотреть советы по установке вытяжки своими руками с отводом в вентиляцию и без него можно здесь);
• вентиляцией дымохода, карнизов;
• вентиляция на двухскатных крышах коньков.

1. Вальмовая – с выходом воздуха за счёт естественной вентиляции из-под конька. При подшивке карнизов применяются перфорированные пластиковые пластины или доски со щелевым монтажом, где также обустраиваются вентиляционные решётки систем приточного типа (как устроить приточную вентиляцию своими руками?). Частота установки таких решёток не должна превышать 80 см с диаметром одной до 5 см.
2. Мансардная – с системами отведения воздуха с помещения наружу естественного типа. Основные компоненты такой системы проветривания: кровельный материал, деревянная контробрешетка, базовая обрешётка, утеплитель с фиксацией между стропилами, пароизоляционная мембрана или плёнка.
3. Односкатная – не требует обустройства отдельных коньков или аэраторов даже в случае расположения над жилыми площадями, а не только над террасой или верандой. Оставляются пустые проёмы для естественного движения воздушных масс (как сделать естественную вентиляцию своими руками?).
4. Мягкочерепичная – требуется создание вентиляционного зазора при покрытии крыши этим материалом. Толщина бруса между основанием крыши и кровельным материалом — от 5 см, для подведения свежего воздуха в эту полость требуется наличие зазоров снизу ската, устанавливаются аэраторы или коньковые продухи на вытяжке, монтируется обрешётка с разрывами.
5. Металлочерепичная – создаётся зазор между термоизоляционным слоем и металлическим профилем шириной 5 см с обязательным прокладыванием уплотнителя под коньком. Суммарная площадь всех продухов не должна сильно отличаться от 1% общей площади кровли. Вентиляционные выходы и ПВХ трубы выступают, как основа вентиляционной системы с шагом на каждые 60 м2 площади и диаметром от 0,5 м (как сделать вентиляцию из пластиковых труб своими руками?). Для разделения на два ската кровли применяется коньковая доска для вентиляции конька.
6. Фальцевая – более герметичная, чем другие типы кровли. Требует мощной конструкции вентиляционной системы. Укладывается слой пароизоляции на стропильные ноги, устанавливается обрешётка с зазорами. Покрытие завершается гидроизоляционной мембраной или плёнкой.
7. Профнастильная – требует обустройства естественного типа вентиляции. Шатровый конёк отводит воздух длиной до 10 м, иначе выход потоков производится посредством торца. Требуется обустройство гидроизоляции и монтаж обрешётки с толщиной нижних планок больше на 50%, чем верхних. Для свободного выхода паров из-под кровли требуется обустройство гидроизоляции не до самого конька.

Внимание
При правильном расчёте вентиляции в зависимости от материала кровли и типа крыши обеспечивается эффективная вентиляция крыши.

Вентиляционные короба своими руками

гипсокартонный короб с изоляцией и вентиляционным рукавом из гофры

Самый простой и доступный вариант плоского вентиляционного короба пластиковый. Но в некоторых случаях пластик не подходит. Если необходимо восстановить вентиляционный короб в ванной комнате квартиры и облицевать его кафельной плиткой, тонкие пластиковые стенки не удержат вес керамики.

В таком случае можно собрать вентиляционный короб из гипсокартона. Большинство специалистов рекомендуют в качестве воздуховода использовать гофру, которая вставляется в гипсокартонный вентиляционный короб

Такая конструкция будет герметична, что принципиально важно для наличия тяги

Для того чтобы сделать гипсокартонный короб для вентиляции необходимо:

• металлические профили для гипсокартона,
• гипсокартон,
• перфоратор,
• шуруповерт (отвертка),
• ножницы по металлу,
• специальные саморезы,
• дюбеля для крепления профиля к потолку или стенам.

Ход работ:

1. делаем разметку на потолке и стене с учетом толщины материала.
2. дюбелями прикрепляем профиль 2,7х2,8 по периметру будущего короба.
3. из профиля вырезаем вертикальные стойки. Их длина соответствует вертикальному размеру вентиляционного короба.
4. крепим их к периметру.
5. теперь к стойкам прикрепляем нижний периметр короба.
6. Вставляем внутрь каркаса гофру и прикрепляем ее к выходу из стены.
7. Теперь вырезаем из листа гипсокартона части соответствующего размера и крепим их к профилям с помощью саморезов. Расстояние между саморезами 15 см.

Горизонтали и вертикали выставляйте по уровню! Не забудьте вставить в стенку короба из гипсокартона вентиляционную решетку.

Очень подробная видеоинструкция о том, как собрать короб из гипсокартона:

Устройство узла вентиляционного выхода

Элементы для кровельной вентиляции

Проходной узел для установки вентиляции на кровлю представляет собой трубу, изготовленную из металла, пластика или комбинированного материала. Она пропускается через сквозное отверстие в покрытии крыши и надежно закрепляется в металлическом стакане.

Обязательным условием качественного монтажа считается утепление трубы с последующей заделкой щелей специальным составом, обеспечивающим герметичность вентиляционной системы. Воздухопроводящий канал крепится к нижней стороне узла.

Для защиты конструкции от атмосферных осадков сверху устанавливается капельник или дефлектор.

Допускается осуществлять вывод вентиляционной трубы с применением проходного узла промышленного производства. Конструктивной особенностью готового изделия является наружный слой полипропилена, покрывающий трубу из оцинкованной стали.

Нижняя часть проходного узла, закрепляемая в воздуховоде, заполняется специальным уплотнителем, обеспечивающим эффективность соединения элементов вентиляционной системы. Для защиты от капризов природы используют особый колпак.

Существует несколько базовых требований, которые необходимо учитывать домашнему мастеру при собственноручном монтаже проходного узла:

• при разработке проекта следует придерживаться максимально вертикального расположения вентиляционных каналов. Изгибы на трубах снижают скорость движения воздуха, что приводит к ухудшению воздухообмена в помещении, поэтому их количество должно быть минимальным;
• рекомендуется обеспечить вентиляционные каналы различных частей помещения (кухни, санузла и пр.) отдельными вертикальными выходами на поверхность кровли. Объединять несколько проходов нежелательно;
• оптимальным местом расположения вентиляционных труб бытовых воздуховодов на двухскатной кровле является середина конструкции. Желательно, чтобы канал проходил через конек крыши или максимально близко к нему;
• использование при монтаже качественного проходного узла промышленного производства гарантирует нормальную циркуляцию воздушных потоков в доме. Следует лишь обеспечить хорошую герметичность готовой конструкции.

Размеры фасонной продукции подбираются в соответствии с геометрией элементов кровельной системы.

Существуют готовые вентиляционные узлы, производимые для конкретных типов крыши. Универсальные изделия подходят для всех разновидностей кровли.

Приточно-вытяжная вентиляция с рекуператором

Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.

Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?

Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.

Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды

Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.

По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.

Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему

Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.

А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.

В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.

Действительно ли нужна кровельная вентиляция?

У некоторых может возникнуть вопрос: зачем вообще нужно проводить вентиляцию и тратить дополнительные средства, когда можно обойтись и без этих работ. Ответ очевиден. Прежде всего, вентиляция поддерживает благотворный микроклимат внутри крыши. Это поможет каждому из её элементов спокойно выполнять свою работу, не опасаясь разрушения. Также от вентиляции зависит качество работы теплоизоляции, если вы выполняли эти работы при монтаже крыши, учитывая .

Неправильная работа вентиляции или вообще её отсутствие может привести к следующим проблемам:

• Образование на материалах конденсата. Деревянные материалы, к примеру, стропила и балки, будут преждевременно разрушаться или перегнивать. А конденсат на металлических и других элементах вызовет их коррозию, а в дальнейшем и полное разрушение (прочитайте статью: ” “).
• Влага образовывается и на поверхности кровли. Это уже может привести к образованию наледи и разрушению некоторых видов кровельного материала.
• Конденсация пара на утеплителе. Слой утеплителя будет намокать и впоследствии потеряет свои теплоизоляционные свойства. Это означает, что с утеплителем может быть хуже, чем без него.

Канализация

Функции

Зачем нужен вывод канализации на крышу?

Фановые выводы канализации можно увидеть на плоской крыше многоквартирного дома.

Свободный воздухообмен с улицей решает обе проблемы: тяга транспортирует ароматы сточных вод за пределы дома, а при залповом сбросе воды канализация сможет засосать воздух через фановый вывод.

Монтаж

Герметизация выводов труб за пределы кровли осуществляется теми же способами, что и в случае вентиляции.

Одно из решений проблемы гидроизоляции — установка на герметик резинового колпака.

Несколько нюансов:

• До четырех стояков может объединяться общим фановым выводом;
• Горизонтальные участки фановой трубы не должны иметь контруклонов. Цена несоблюдения этого правила — скопление конденсата на участках с отрицательным уклоном. Заполнившая трубу вода нарушит нормальную работу вентиляции стояков;
• В частном доме фановый отвод устанавливается в верхней точке системы канализации. У меня он смонтирован на проходящей по фасаду дома канализационной трубе, транспортирующей стоки из мансардного этажа к септику.

Врезка фанового отвода в канализацию мансардного этажа.

Сама фановая труба с дефлектором.

Виды монтаж уплотнителей, что такое Мастер Флеш

В ряде случаев дымоходная труба, выходящая через кровлю, контактирует с горючими материалами, лишёнными изоляции. В этом случае, следует использовать дымовую крызу со специальной проходкой.

Крыза в лиаметре должна быть на 70-100 мм больше, чем диаметр проходящей через неё трубы.

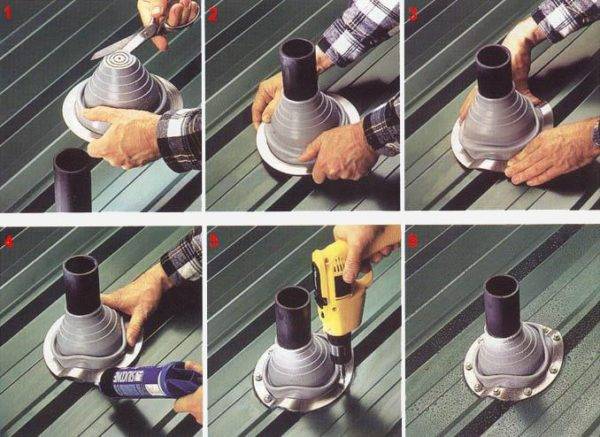

Как вариант, можно задействовать силиконовый Мастер-флеш. Он также является защитным элементов от попадания осадков и влаги. Существует два вида этого изделия:

1. Прямой.
2. Угловой.

Важно и нужно обезопасить проход в том месте, где предполагается вывод трубы. Нужна защита, причём надёжная от сырости, влаги, снега, дождя и ультрафиолетовых лучей

Надёжной защитой от внешних раздражителей как раз является «Мастер-флеш» (кровельная проходка).

Давайте более подробно остановимся на каждом их них, и определимся с нюансами изделия и крепежа.

Выбор места для вентиляционного выхода

Во время проектирования и выбора места, где будет происходить монтаж вентиляционного выхода, учитывают несколько важных факторов – минимальное количество изгибов трубы, ее наклон, какая форма кровельного покрытия (скатная или плоская), требования СНиП.

Когда конструкция обладает минимальным изгибом и наклоном, ее эксплуатационные показатели стремятся к максимальной отметке. Идеальный вариант – установка трубы прямо над внутренним стояком вентиляционной системы. Когда по некоторым причинам изгибов не избежать, используют гофрированную трубу. С ее помощью монтаж производят с нужными поворотами.

В ряде случаев, оптимальным решением будет сделать несколько вентиляционных выходов Источник proroofer.ru

На скатной крыше верхнюю часть системы вентиляции монтируют как можно ближе к коньку. В этом случае наибольшая часть всего столба остаётся в чердачном помещении. В результате идёт равномерный прогрев внутренней части венттрубы и защита от перепада температуры и воздействия ультрафиолета. Вся труба лучше противостоит даже сильному ветру, ведь большая часть находится под защитой.

При установке на плоской кровле в первую очередь учитывают геометрию вентиляционного стояка. Его располагают прямо под вытяжной трубой, чтоб у воздуха был беспрепятственный выход наружу.

Высоту выходной трубы тоже учитывают. Если вентвыход для кровли будет невысоким, то уменьшится сила тяги и эффективность всей вентиляции в доме. Высокая труба тоже уменьшает тягу и создаёт необходимость в дополнительном креплении, чтоб шахта не пострадала из-за сильных порывов ветра.

Во время проектирования и монтажа руководствуются требованиями СНиП. Ряд правил зависит от типа кровли, наличие других элементов на крыше и иных условий.

Некоторые из требований:

Если вентиляционный выход устанавливают рядом с местом выхода дымохода, то его высота должна находиться на одном уровне с дымоходом.

Высота вентиляционного вывода по отношению к коньку крыши Источник vse-pro-stroyku.sqicolombia.net

• На плоской крыше придерживаются рекомендованного уровня не менее 50 см.
• Учитывают, на каком расстоянии находится конек крыши. Делают высоту больше 50 см, если расстояние от трубы до конька находится в пределе 1,5 метра.
• Если расстояние от конька до трубы превышает 1,5 метров, то высота должна находиться на уровне конька или быть выше этой части крыши.

Исходя из этих факторов и требований СНиП, выбирают место для венттрубы.
