Правила соединения лент
Запомните главное правило монтажа светодиодных лент – не стыковать друг с другом два куска длиною 5 метров. Дело в том, что в мощных светодиодных лентах протекает большой ток. Например, для SMD 5050 60 led/метр – мощность равняется 14.4 Вт/м. Это значит, что при 12В напряжения, на каждый метр нужно более 1 ампера тока.
В светодиодной ленте роль кабеля-проводника выполняют медные дорожки, нанесенные на гибкое основание. Их сечение рассчитано на работу 1 бухты, длина которой – 5 метров.
Поэтому соединение нескольких кусков в одну цепь производится в двух случаях:
- Выход из строя фрагмента – случай ремонта;
- резкий изгиб поверхности – лентой нельзя огибать повороты с радиусом менее 5 см, могут повредиться токоведущие дорожки.
При отрезании помните, что резать можно около контактных площадок по разметке, на куски, кратные 3 светодиодам. Подробнее как правильно резать led.
Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты
Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.
Наиболее частая ошибка – неверный выбор класса защищённости
Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

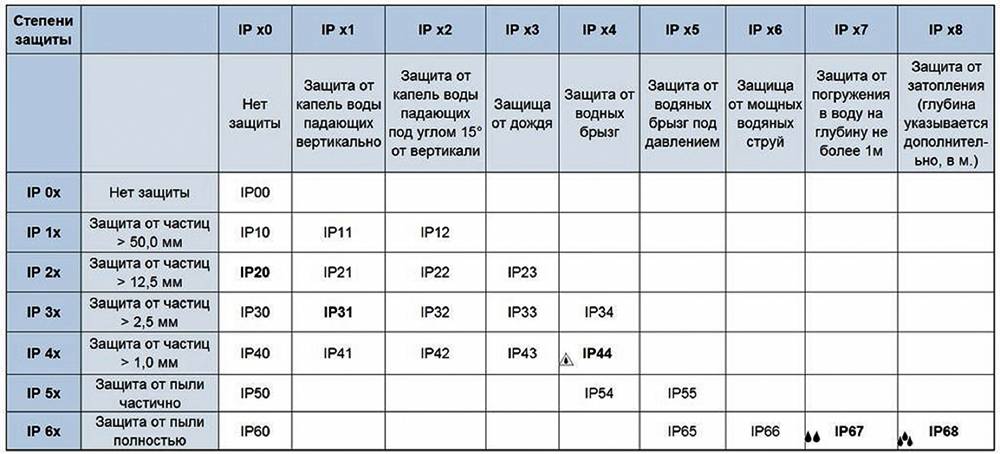

ФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования
Ещё одно упущение – неправильный подбор блока питания по мощности
Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.
ФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт
Третья ошибка – подключение дополнительных лент

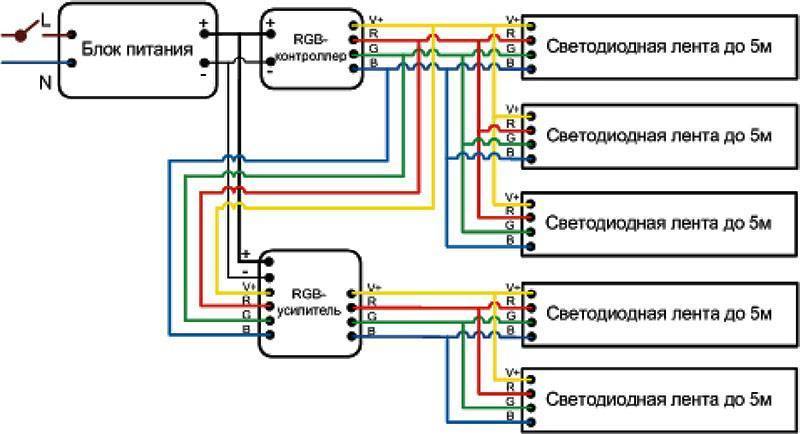

Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.
ФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало
Ещё одно правило, которое часто не берётся в расчёт
Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.
Разновидности
Их можно использовать как для соединения нескольких лент между собой.
Так и для подключения к источнику питания или контроллеру RGB (соединительно-запитывающие зажимы) с проводами на концах.
Коннекторы бывают 2-х pin-овые, под монохромную ленту или 4-х, 5-ти под ленты RGB и RGBW.
Виды коннекторов
1 of 4
Выпускаются также варианты для соединения светодиодных лент напряжением 220В. Они совершенно другой конструкции и не подойдут для моделей 12-24В.
виды коннекторов 220В
1 of 6
Преимущества коннекторов перед пайкой:
относительно небольшая стоимость
#td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item1 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/107-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item2 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/108-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_61e25aa88331c .td-doubleSlider-2 .td-item3 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/106-80×60.jpg) 0 0 no-repeat;
}
1 of 3
простота монтажа
отсутствие необходимости закупать флюсы, припои и т.п.
Основных недостатка три:
подверженность окислению
неспособность пропускать большие токи
потенциальное место пожара, из-за того, что пластик в них дешевый и не термостойкий
В первую очередь выбирайте их по ширине вашей ленты. Иначе можно прогадать с расстоянием между контактами. Например, один вид для SMD лент 3528 запросто может не подойти для SMD 2835 или SMD 5050.
ширина светодиодной ленты
ширина коннектора для светодиодной ленты
Самые распространенные модели идут с шириной 8мм и 10мм.
Для изготовления подсветки вам могут понадобиться 3 вида соединителей:
для непосредственного соединения ленты с лентой на прямых участках

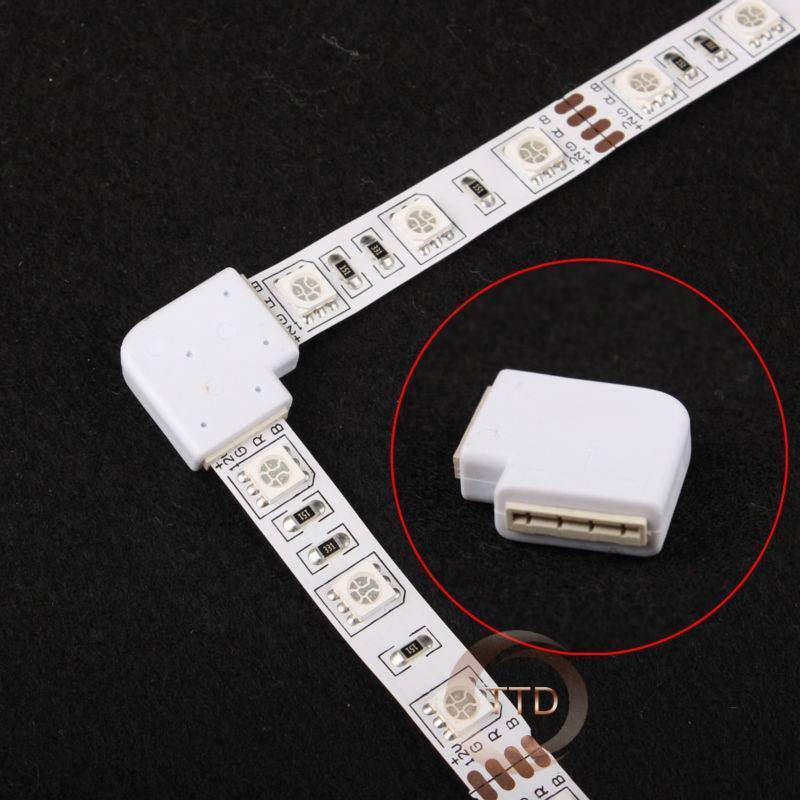

для соединения строго под углом в 90 градусов
для соединения под любым произвольным углом
Некоторые просто пытаются согнуть саму ленту, без всяких переходников. Однако делать этого нельзя. Радиус ее продольного изгиба должен быть не более 2см.
И уже тем более недопустимы ее поперечные искривления. Вот последствия таких изгибов:
По принципу подключения они также делятся на 3 вида:
просто прижимные
прижимной коннектор
прижимной коннектор
с защелкой, фиксирующей верхнюю крышку
прокалывающие
О светодиодных лентах
Светодиодная лента – гибкая тонка лента длиной 5 метров оснащенная диодами. Так ее особенностью является возможность наращивать ленту до нужных вам размеров. Ленту также можно разрезать на небольшие отрезки, длиной в несколько сантиметров. Возможно, также придать светодиодной ленте практически любую геометрическую форму. Все это открывает безграничные возможности для создания дизайна и интересных решений в интерьер помещения. Сегодня светодиодные ленты выпускаются монохромные, светящиеся только одним цветом (красным, синим, зеленым, желтым или белым) и универсальные (RGB), цвет свечения которых можно изменять самостоятельно с помощью пульта дистанционного управления. Давайте разберемся, как правильно монтировать, резать, сращивать ленту для создания своими руками дизайнерского светового интерьера.
Как закрепить светодиодную ленту на стене — Строительство и ремонт
Светодиодную ленту возможно использовать разным образом. В зависимости от особенностей ведётся и монтаж. Нередко применяют светодиоды в качестве подсветки для раковин. Особенность — в запрете в подобных зонах применять освещение на 220 В. По крайней мере, ближе, нежели на высоте в пару метров.
За счёт этого под вторым уровнем гарнитура, развешенного по стенам кухни, нормальный свет не установить. А светодиоды питаются от 12 В, что переводит их автоматически в высший класс электробезопасности. Указанные приборы уже вправе применяться даже для подсветки джакузи.
Но сегодня покажем, как производится установка светодиодной ленты на потолок.
Где на подвесном потолке установить светодиодную ленту
Чаще подсветкой снабжают потолки из ПВХ. Упомянутый подвид полимера тонкий и прочный. Достаточно посмотреть, как грубо заталкивают край полотна в клипсу при монтаже, чтобы проникнуться указанной истиной. Вдобавок ПВХ на потолке обычно термоусадочный:
Для выравнивания мелких дефектов применяется строительный фен
С большой осторожностью мастер ведёт вдоль каёмки, чтобы избавить взгляд от неровностей. По причине проделанной сложной процедуры демонтажу ПВХ потолок не подлежит.
Это значит, что доступ к светодиодной ленте, стоящей выше полотна, получить не удастся
Следовательно, применяется подсветка потолка в избранных случаях
Это значит, что доступ к светодиодной ленте, стоящей выше полотна, получить не удастся. Следовательно, применяется подсветка потолка в избранных случаях.
Варианты потолочной подсветки
Потолок Армстронг
Допускается снабдить прозрачными плитами из пластика. Над подобными часто размещают светильники. Все это красиво обставляется, прозрачные плитки образуют вкрапления, или создаётся рисунок, в зависимости от фантазии дизайнера. В нашем случае стропила для установки плит возможно использовать в качестве каркаса, несущего светодиодную ленту. Возможно, придётся её нарезать кусками, технологию расскажем позднее.
Потолки ПВХ
Не всегда ставятся на клипсы. Порой удаётся вырезать полотно, а по периметру приделать гарпун. Потолок крепится на специальный профиль (для предыдущего случая используется подобный – «прищепка»), куда забивается по периметру. В результате конструкция получается съёмная, а натяжение получается за счёт прочной стыковки гарпуна. Закрывается снизу узким декоративным профилем.
Система установки ПВХ потолка на штапик отличается тем, что в стартовый профиль по периметру забивается особой формы пластиковая дощечка. Работать придётся вдвоём, зато удаётся гибко регулировать натяжение потолка.
Рекомендации по монтажу
Три перечисленные системы – помимо экстравагантных – годятся для симбиоза со светодиодными лентами. В этом случае освещение натягивается выше и обычно идёт по периметру.
Для потолков Армстронг направляющий профиль (условно назовём стрингерами) изготовлен из алюминия, а для ПВХ полотна применяется преимущественно пластик. Но из правила отдельные мастера делают исключение: по периметру полотна крепят гибкий кант, заталкивают его между стеной и направляющей.
Монтаж светодиодной ленты ведётся по внутреннему краю профиля, подсветка располагается над потолком (см. рисунок).
Схема монтажа
Профиль обычно крепится к стене на дюбель-гвозди, не доходя до потолка. В образовавшемся пространстве ставится освещение. По торцу профиля клеится светодиодная лента. Обычно снабжается по оборотной стороне антиадгезионной лентой. Нужно аккуратно снять защитный слой, и внизу окажется клей. Способ монтажа различается, алюминий послужит отличным радиатором для нашей подсветки, отводя тепло. Отмечается нюанс:
Если неприятность случилось, заделайте прореху малярным скотчем, а для укрепления на профиль применяйте клеевой пистолет (нагревающееся жерло с курком и патронами из абиетиновой смолы и винилацетата). Аналогичное производится на стыках двух светодиодных полос. В указанном месте имеются контактные площадки под провода адаптера или блока питания.
Проводящий слой потребуется заклеить малярным скотчем (только при необходимости), а дальше уже использовать клеевой пистолет.
Обратите внимание, на стыках не нужно паять светодиодную ленту, если просто собираем продолжение ветки. В этом месте светодиодной ленты стоят контактные площадки. Они нужны для подключения блока питания
Они нужны для подключения блока питания.
Обычно припаивается небольшой шлейф с разъёмом, куда стыкуется кабель, но допустимо напрямую, больших напряжений не предвидится. Чтобы соединить светодиодную ленту между собой, просто вставляете одну в другую. Плотность контакта проверяется элементарно – придётся прозвонить отрез целиком.
Видео как паять светодиодные ленты
Светодиодная лента реализуется, как правило, в катушках по пять метров. На одном конце ленты (а иногда и на двух) имеются провода, к которым можно подключить блок питания.
Иногда возникает необходимость разрезать светодиодную ленту на части в связи, с чем остаются куски ленты без проводов. Чтобы можно было использовать такие куски ленты можно их соединить или припаять к ним провода.
Лучшим и надежным соединением является пайка. Поэтому нам понадобится паяльник мощностью желательно не более 25 Ватт, канифоль, припой и медные провода (желательно разного цвета).
Как правильно паять светодиодную ленту?
Для начала нужно зачистить кончики проводов от изоляции. Для удобства покрытия припоем достаточно зачистить примерно 5 мм.
Теперь нужно покрыть очищенный от изоляции провод припоем. Для этого кладем провод на канифоль, а жалом паяльника касаемся медного провода. При этом канифоль проникает внутрь скрученного провода.
Затем с помощью паяльника покрываем медный провод припоем. Припой должен полностью покрыть провод со всех сторон и заполнить все пространство между медными проводками.
Второй провод покрываем припоем таким же образом.
Бокорезами удаляем излишки провода, чтобы провода во время эксплуатации светодиодной ленты не замкнулись между собой. Достаточно оставить 2 мм.
Теперь необходимо покрыть припоем контакты на ленте.
Набираем на жало паяльника немного припоя, затем канифоли и сразу же, касаясь одного из контактов ленты, производим как бы втирающие движения.
Как только вы увидите, что припой закрепился на контакте, убирайте паяльник, чтобы не перегреть светодиоды.
Затем удаляем излишки канифоли вокруг контактов.
Если на ленте не образовалась небольшая капелька припоя, то набираем на жало паяльника немного припоя. Затем прикладываем подготовленный нами ранее провод к контакту светодиодной ленты. Острым концом жала паяльника касаемся контакта ленты, а плоской стороной жала провода.
Как только припой на проводе и на ленте соединятся в одну каплю, убирайте паяльник. Таким же образом припаиваем и второй провод.
Если вам необходимо соединить несколько кусков ленты между собой можно использовать одножильные провода. Добыть их можно из вот такого, по простому сказать интернет кабеля UTP. Внутри него находятся одножильные провода, которые нам вполне подойдут.
Для начала очищаем медные проводки от изоляции, затем покрываем их канифолью и припоем.
При соединении двух кусков светодиодной ленты, расположите их таким образом, чтобы контакты обозначенные знаком + (плюс) были напротив друг друга, так как нужно припаять плюс к плюсу, а минус к минусу.
Припаиваем провод к одному из контактов и обрезаем его, оставив небольшой кусочек для соединения с другим куском ленты. После пайки второго провода подравняйте оба провода.
При пайке второго куска ленты к соединительным проводам приложите металлический предмет, например ножницы, чтобы провода не отпаялись от первой ленты.
Если предполагается соединенную таким образом ленту наклеивать на металлическую поверхность необходимо изолировать провода соединяющие ленту. Это можно сделать изолентой, клеевым пистолетом или термоусадкой.
Проверяем работоспособность нашей ленты.
itemprop=»video» >
Часто задаваемые вопросы
Вместо заключения, мы ответим на часто задаваемые вопросы об использовании и подключении светодиодных лент. Давайте приступим к их разбору!
8.1. Провод какого сечения использовать для подключения?
Чтобы посчитать сечение провода для подключения светодиодной ленты необходимо посчитать её ток или мощность. Эти данные указываются на её упаковке, обычно в виде удельной мощности на 1 метр (Ампер на метр или Ватт на метр). Если вы купили светодиодную ленту, а указана лишь мощность, например, 14,4 Вт/м, то просто разделите Ватты на напряжение питания, допустим это 12 Вольт.
14,4Вт/12В=1,2А
Затем посчитайте метраж подсветки, подключенной на одну линию, и вы узнаете общий потребляемый ток. По следующей таблице выберите сечение токопроводящих жил по току.
Для подключения одноцветной ленты в большинстве случаев подходит провод 2х0,75 мм?, а для RGB-ленты — 4х0,75 мм?. Меньшее сечение использовать неудобно и механическая прочность тонких проводников всегда ниже (при малейшем нагрузке или повреждении порвутся). При большой мощности подсветки (более 15 метров ленты) или большого расстояния от блока питания до подсветки используют провода с жилами сечением и в 1,5 мм?.
Марки проводов можно использовать типа ШВВП или ПВС. ПУГНП использовать запрещено из-за его несоответствия современным стандартам толщины изоляции, а популярные кабели типа ВВГнг-LS неудобно монтировать и паять, т.к. у него монолитные жесткие жилы.
8.2. Что такое последовательное и параллельное подключение лент?
В классическом понимании последовательным подключением называют соединение нагрузок одним выводов друг к другу, или соединение источников питания по схеме «плюс одного к минусу другого». В контексте же подключения светодиодной ленты – последовательным называют подключение следующего отрезка ленты к концу предыдущего.
Общая длина всех отрезков не должна превышать 5 метров, так как токопроводящие дорожки ленты не рассчитаны на большую нагрузку. Это значит, что вы можете подключить «последовательно» 5 кусков по 1 метру ленты, 10 по 0.5 метра и так далее, но не более 5 метров в сумме.
8.3. Как подключить светодиодную ленту без блока питания?
Без блока питания работает только лента на 220 Вольт, но из-за перечисленных выше недостатков подходит только для ограниченного спектра задач.
Низковольтную ленту без блоков питания можно подключить от батареек или аккумулятора, например, для подсветки в автомобиле или на мотоцикле. Кстати именно поэтому 12В светодиодная лента распространена больше чем варианты с напряжением питания 24В, хотя контроллеры и диммеры поддерживают 24В и в этом случае вы можете подключить подсветку в 2 раза большей мощности.
8.4. Лента подключается с одной или с двух сторон?
Еще один спорный момент: в скольких точках подавать питание на светодиодную ленту? С одной или с двух сторон? Ограничений никаких нет – можно подключать питание с двух сторон. Тем более у дешевых лент может быть занижено сечение токопроводящих дорожек, из-за этого к концу ленты будут просадки напряжения и светодиоды будут светить слабее. В этом случае запитка ленты с двух сторон компенсирует просадку.
Но у лент «премиум» или «люкс» классов можно смело подавать питание только с одной стороны.
8.5. Как просто удлинить провода от ленты без пайки?
Самый простой способ удлинения проводов – это использовать клеммы типа WAGO. Они бывают одноразовыми и многоразовыми с рычажным зажимом. Всё что нужно – это зачистить провод и вставить его в разъём клеммника, после чего зажать зажим
Но обращайте внимание на минимальное сечение проводов, которые можно подключать к конкретному клеммнику, а также насколько хорошо он зажат после подключения
Не скручивайте провода — они не обеспечат надежного контакта.
Полезные советы
Не допускается нагрев светодиодной ленты паяльником более двух секунд.
Шипение и испарение флюса служит дополнительным теплоотводом, позволяющим не перегреть место спайки. Не пренебрегайте флюсом – он позволяет нанести слой припоя на медные контакты и провода почти моментально.
Не пытайтесь согнуть коннектор, рассчитанный под прямой угол. Даже если вы это сделаете и контакт не нарушится, то в случае необходимости разогнуть его до того же угла окажется затруднительным. Аналогично – не имеет смысла разгибать прямоугольный коннектор до развёрнутого угла в 180 градусов либо гнуть его в другую сторону. Для прямых соединений используются более простые переходники – или и вовсе провода, как в случае с подключением методом пайки.
Убедитесь, что коннекторы используются именно под ту разновидность светоленты, которую вы протянули. 2- или 3-контактные не подойдут для 4- и 5- контактных – и наоборот. Если подходящего коннектора под рукой не оказалось, то используйте провода. Чтобы не испортить дизайн, например, потолка, провода должны быть под цвет ленты: контраст – не всегда разумное решение.
Загибать саму ленту «круто» (под малым радиусом изгиба) нельзя – она тут же повредится. Материалы ленты не рассчитаны на такое использование.
Как подсоединить светодиодную ленту к блоку питания или контроллеру?
Вопрос подключения рассматриваемого устройства к блоку питания на 12 вольт либо контроллеру не менее важен. Сделать это можно несколькими способами без использования паяльника. В первом случае потребуется купить уже готовый кабель, где с одной стороны имеется коннектор для подсоединения к ленте, а с другой – либо силовой разъем типа «мама», либо соответствующий соединитель многоштырькового типа.
Второй метод предполагает изготовление шнура питания своими руками. Для этого потребуется:
- провод требуемой длины;
- силовой разъем типа «мама», оснащенный винтовыми обжимными контактами;
- прямой коннектор для соединения с проводом ленты.
Алгоритм изготовления будет следующим:
- производим укладку в прорези коннектора кончиков проводов, после чего закрываем крышку и обжимаем ее, применяя плоскогубцы;
- свободные хвосты следует зачистить от изоляции, установить их в дырки силового разъема, после чего произвести их зажимание винтами фиксации;
- присоединяем полученный шнур к LED-ленте, не забывая о соблюдении полярности.
Если требуется создать последовательное или параллельное соединение, то это можно сделать и при помощи контроллера. Если к ленте уже припаяны кабели с ответной частью разъема, что есть на контроллере, то там все будет просто сделать.
Что понадобится
Герметик
Для качественной и быстрой спайки между собой всех элементов светодиодной продукции вам понадобятся следующие инструменты и материалы:
- тонкое жало для паяльника. В процессе работ жало нужно зачищать, это позволит уберечь от перекрывания оловом соседних участков светодиодной ленты;
- паяльник. Лучше использовать маломощные модели;
- канифоль;
- припой – олово. Припой обязательно должен быть тонким;
- мокрая губка. Можно заменить специальной подушечкой для жала. С ее помощью следует периодически очищать инструмент;
- изолирующий материал. В его качестве можно использовать герметик, изоленту или специальную термоусадочную трубку.
При работе с паяльником необходимо следить, чтобы жало прогрелось до температуры 260-320°C. Помните, что большая температура может привести к порче диодов или их неадекватной работе.
Клей для светодиодной ленты
Заключается он в применении обыкновенного суперклея. Благодаря ему, ваша лента будет закреплена надежно и не отпадет, даже когда выйдет срок службы светодиодов и они потеряют свою яркость.
Лучше всего использовать клей в виде геля.
Казалось бы, как такого маленького пузырька может хватить на несколько метров? Секрет в технологии монтажа.
Для надежного контакта, вовсе не нужно наносить клей по всей поверхности, достаточно равномерно проставить капли через каждые 5-10см и все. Остальную работу сделает заводской скотч.
Клей при этом наносится на саму поверхность.
Только не вздумайте использовать термоклей, обильно смазывая термопистолетом все подряд.
Почему этого делать нельзя, читайте ниже, где будут рассматриваться ошибки монтажа.
Это два самых простых, надежных и недорогих способа монтажа и закрепления led ленты из всех имеющихся. Однако он подходит в первую очередь для моделей небольшой мощности, таких как SMD 3528 или SMD 5050 до 14Вт/м.
Их можно закреплять непосредственно на стенку с обоями, потолок или деревянную основу шкафчиков.
С рассеиванием тепла мощность от 6 до 10Вт, спокойно справляется окружающий воздух. А вот от 14Вт, уже идет более существенный нагрев и здесь потребуется алюминиевый профиль, выполняющий роль радиатора охлаждения.
Светодиодная RGB лента
Если у вас светодиодная лента RGB, то вы наверное заметили, что у нее контакты для пайки находятся довольно близко друг от друга.
Поэтому при пайке такой подсветки, обязательно контролируйте, чтобы не произошло замыкание площадок оловянной дорожкой.
Если такое все же случилось, а вы этого не заметили, то минимум что произойдет – это перепутаются цвета, либо какие-нибудь из них исчезнут.
А вот если замкнет плюсовой контакт и какой-нибудь из минусов, то это может привести к выходу из строя блока питания, либо самой ленты.
Что делать, если площадки все же перекрылись припоем? Чтобы исправить это, подносите кончик паяльника опять к площадкам, разогреваете олово и проводите между контактами обыкновенной зубочисткой.
Процесс пайки у RGB такой же самый как у простой одноцветной светодиодной ленты. Наносите флюс (4 капли).
Создаете оловянные “подушечки”.
После чего проводки поочередно утапливаете внутри.
Чтобы сделать отвод от 4-х или даже 5-ти (RGBW) контактов в сторону, и при этом не мешать подключению второго отрезка ленты, припаивайте всего по одному контакту на каждом модуле.
Либо паяйте все 4 провода не в самом конце, а на предпоследнем модуле.
Лента все равно будет светиться исправно, в не зависимости от того, в каком месте пайка.
Таким образом имея нормальный паяльник, припой и хороший флюс, научиться паять светодиодную ленту может любой новичок.
Подробнее
Разновидности по количеству контактов
Количество контактов в коннекторе напрямую зависит от вида используемых светодиодных лент и может варьироваться от 2 до 6:
- 2 – для монохромных (одноцветных) полос.
- 3 – для лент WS (с возможностью холодного или теплого белого свечения).
- 4 – для трехцветных RGB LED полос.
- 5 – для RGBW лент.
- 6 – для полос RGBWW или RGBDW.
Для информации! В настоящее время можно без труда приобрести коннекторы с любым количеством контактов (из вышеперечисленных) в любом геометрическом исполнении (прямые, Г-образные, Т-образные, крестовидные и с гибким соединением) с различным способом фиксации не только для использования внутри помещений, но и снаружи, то есть, имеющих повышенную степень защиты (IP65).
