Установка точечных светильников своими руками

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности

Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Какие виды мебельной подсветки для кухни бывают?

  1. Врезные (встраиваемые) – предназначены для внутреннего освещения шкафчиков, выдвижных ящиков, комодов, буфетов, а также для подсветки рабочей поверхности. Требуют предварительного планирования и монтажа еще на этапе сборки кухни.
  2. Накладные, которые крепятся на внешние мебельные фасады. Они оснащаются механизмом поворота и могут освещать как внутреннюю часть гарнитура, так и столешницу. В числе преимуществ таких конструкций – удобство установки.

Мебельные светильники различаются и по способу подключения, который разделяется на контактный и бесконтактный. Первый подразумевает использование отдельно расположенного выключателя, а бесконтактный срабатывает сам собой, когда открываете дверь шкафа или просто подходите к столешнице (этот способ считается более экономичным).

Разновидности ламп для точечных светильников

В точечных светильниках, которые устанавливаются в натяжном потолке, можно использовать следующие виды ламп:

  1. Стандартные лампы накаливания. Довольно популярный и недорогой вариант.
  2. Галогенные лампы. Более дорогой вариант, обеспечивающий равномерное распределение мягкого и ненавязчивого света.
  3. Энергосберегающие люминесцентные лампы. При монтаже светильников в натяжных потолках используются довольно редко из-за больших размеров. Чтобы иметь возможность устанавливать такие лампы, полотно натяжного потолка нужно устанавливать на заметном удалении от базового потолка – а это приведет к уменьшению объема помещения.
  4. Светодиодные лампы (или ленты). В качестве основного освещения светодиоды использовать не получится – их мощности для этого недостаточно. Из светодиодных лент или лампочек обычно обустраивается декоративная подсветка, позволяющая сделать акцент на определенной зоне потолка.

Перед тем, как сделать светильники в натяжном потолке, нужно хорошо подумать о том, насколько конкретный вид ламп будет уместен в конкретной ситуации.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Схемы подключения на 220 В

Существуют точечные устройства с рабочим напряжением 12 и 220 В. Для эксплуатации приборов первого типа потребуется приобрести понижающий трансформатор. С точки зрения безопасности эти устройства несколько выигрышнее, но рассчитанные на 220 В более просты в подключении. Существует несколько вариантов соединения их с домашней электросетью.

Последовательное подключение


Последовательная схема подключения

Схема последовательного подключения светильников очень проста и реализуется даже мастером с минимальным опытом. Однако при ее реализации существует вероятность перебоев в работе системы, а при выходе из строя одного осветительного прибора произойдет разрыв цепи и оставшиеся светильники также перестанут работать. Подключение спотов к электрической проводке здесь реализуется последовательно один за другим. Рекомендуется делать цепь небольшой, не более 5-6 элементов.

Для восстановления работы цепи потребуется разбирать ее и тестировать работу всех спотов поочередно. Фаза от одного прибора подается на следующий, а к последнему подключается нуль. Предварительно фазный провод направляется на выключатель. Чтобы установить тройную проводочную конструкцию, заземление подается к соответствующим зажимам каждого элемента. Организовать его можно через переключатель света или розеточное гнездо.

Схемы параллельного подключения


Параллельное подключение

Данный вариант схемы подключения потолочных светильников отличается большей сложностью в реализации. При этом чем большее число спотов подключается, тем крупнее будут затраты временных и финансовых ресурсов. Но этот метод обеспечивает работу устройств с заявленной производителем силой, к тому же, при потере одним из них работоспособности остальные светильники продолжат работу. За счет этого данный метод не теряет популярности.

При шлейфовом подключении от распредкоробки провод протягивается к первому прибору. Фрагмент второго кабеля соединяется с выходом светильника одним концом и со следующим элементом – другим. Такие операции повторяются для каждого элемента. Работать все приборы будут от одного переключателя. Если решено сделать зонирование и поделить светильники на два блока, подключать нужно через выключатель с двумя кнопками.

При лучевом подключении для каждого прибора требуется свой кабель, поэтому схема наиболее трудная в исполнении. Из распредкоробки провод тянут к центру комнаты, фиксируют его и к каждому прибору протягивают отдельный отрезок.

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

  1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

    Принцип последовательного соединения

  2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Использование в разной мебели

Мебельные светильники могут быть прикреплены к любой поверхности и любой детали – будь то дверца шкафа или рабочая поверхность. Для шкафа-купе целесообразно размещать светильники на внутренних стенках шкафа или в верхней его части, чтобы осветить вещи, висящие на вешалках.

На письменном столе светильник лучше всего установить над рабочей поверхностью, чтобы свет не создавал резких теней при письме, а глазам было комфортно. Можно также установить светодиодную ленту в ящики письменного стола, внутрь, чтобы при необходимости вы легко смогли найти любой необходимый предмет, будь то ручка, степлер или скрепки.

Наиболее часто точечные светильники используются на кухне. Они освещают рабочую поверхность кухни, подсвечивают плиту, обычно находясь в вытяжке. Очень удобно поместить лампочку над раковиной, установив ее под сушилку для посуды. С такой подсветкой будет удобно мыть посуду и овощи. Кухонные шкафчики подсвечиваются снаружи или в районе ручек, но такие приборы больше выполняют декоративную функцию.

Установка светильников

Когда помещение полностью уделано, обои поклеены, потолки покрашены, отверстия по нужным нормам выполнены, можем приступать к установке светильников. Протягиваем провода через отверстия в потолке.

Здесь очень важна аккуратность, так как возможно испортить внешний вид потолка. Можно даже вытащить лампу из корпуса, ради удобства.

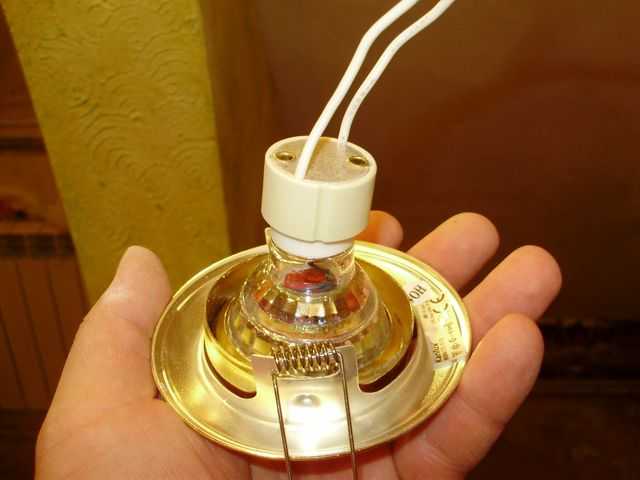

Подключение точечного светильника к сети

В заключении, подключаем готовый светильник к проводу и зажимаем специализированной защелкой в корпусе. Подключение к каждой точке должно быть произведено в соответствии с выбранным видом подсоединения!

Не забываем о коррекции кабеля, оставляем небольшой его кусок внутри потолка для дальнейшего монтажа. Снимаем изоляцию с нужных жил кабеля, которые нужны нам в подключении. Далее – ведем АККУРАТНОЕ подключение к проводам от цоколя светильника к жилам. Тщательнейшим образом изолируем место соединения. То же самое проделываем с каждой лампой.

Вставляем готовую, подключенную лампу в патрон и хорошенько фиксируем ее в корпусе специализированными зажимами, чтобы она села крепко и не было никакой вероятности ее выпадения из патрона (это лучше проверить). Это последнее, что вы должны сделать в установке. И светодиодные лампочки «прольют свет» при включении.

Теперь, Ваша комната в приятном освещении. А главное – все сделано безопасным образом.

Установка встроенного освещения

Перед тем как повесить светильник на потолок, необходимо выполнить в поверхности потолка отверстие, через которое наружу нужно будет протянуть конец кабеля (прочитайте: “Крепление кабеля к потолку: варианты и способы”). Все последующие мероприятия по его установке должны выполняться исходя из параметров прибора. В связи с тем, что размеры потолочных светильников могут быть самыми различными, схема их установки может отличаться.

Но следующие правила являются стандартными для всех приборов точечного освещения:

зачастую светильники потолочные встроенные имеют конструкцию, при которой патрон прибора прочно закреплен на его корпусе. Для такого способа монтажа нужно соединить провода светильника при помощи кабеля через клеммник, а затем вставить его в отверстие установки. Чтобы выполнить это, прижимы в виде пружин, расположенные на корпусе, необходимо поднять вверх и отпустить уже в пространство между потолком

Завершается установка помещением внутрь потолка светильников. В том случае, если предполагается создать светильники с лапами галогенного типа, то ни в коем случае не следует вкручивать их вручную, важно пользоваться для этого специальным приспособлением;

меньше всего проблем возникнет с установкой потолочного светильника, оснащенного цокольной лампой. На патронах таких приборов освещения имеются винтовые зажимы, поэтому достаточно будет лишь зачистить торцы кабеля, подвести их к светильнику и определить его на нужное место.

Установка точечного светильника, детали на видео:

Таким образом, можно сказать, что в схеме устройства встроенных светильников точечного типа в потолок особой сложности нет, если все работы будут выполняться в соответствии со всеми вышеперечисленными правилами и нормами установки, что в частности касается монтажа электропроводки.

Установка точечных светильников в панели ПВХ

Установка точечных светильников в панели ПВХ является самой простой из всех способов установки. Провод желательно пластиковыми хомутами прикрепить к профилям, к которым будут крепиться панели ПВХ, оставив петли для подключения. Длина петли должна быть 20см. После установки самих панелей коронкой по дереву или просто острым ножом прорезаются отверстия для установки светильника. Центр отверстий нужно размечать с учётом расположения профилей для крепления панелей. При установке светильников с наружным расположением лампочки их удобно закреплять на профиль. Поскольку профиль устанавливается поперёк панели ПВХ и не имеет, как при установке гипсокартонных плит точного места установки и его можно сдвигать, то можно установить профиль там, где необходим светильник. В профиле высверливается отверстие для провода и при установке панели ПВХ в ней также прорезается отверстие. При подключении светильника в отверстие вставляется пробка, защищающая провод от повреждений. Вместо неё можно использовать подходящую винную или из-под лекарства.

Как подключить точечные светильники способ № 2:

Способ номер два подключения точечных светильников, обычных и светодиодных, заключается в подведении от коробки к каждому светильнику своего провода. Это значит, что на каждый точечный светильник от установленной распределительной коробки* идёт отдельный провод. Данный способ довольно прост в монтаже, но расход проводов в отличии от “цепного” способа увеличивается в трое:

– На центральный провод подачи электричества который выходит из коробки поставить многоотводную клемму и от неё пустить провода по светильникам. Опять же повторюсь. Перед клеммой не забудьте поставить выпрямитель электричества. Клемму можно и не ставить, ну вдруг вы такую не найдёте. Нужно будет к фазе и нулю, центрального провода, от каждой лампочки прикрутить по проводу и залудить (пройтись оловом) контакты.

– Про правильную скрутку проводов в коробке читаем в статье Скрутка проводов*;

Представьте какой у вас будет пучок проводов в распред.коробке если на комнату будет подключено штук пятнадцать светильников? К данному материалу прикладываю видео, про то как подключить точечные светильники.

А сейчас универсальная схема подключения точечных светильников и светодиодных светильников

Как подключить точечный светильник видео:

Статья “Как подключить точечные светильники” подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.

Выбор светильника для натяжных потолков

Отдельно следует упомянуть о мощности осветительных приборов, устанавливаемых на натяжных полотнах. Поскольку последние критичны к сильному повышению температуры, то необходимо учитывать ряд ограничений. Для ПВХ пленок они следующие:

  • Мощность лампочки с нитью накала (ЛН) не должна превышать 40 Вт.
  • Галогенового светильника – 20 Вт.

Для сатиновых полотен:

  • ЛН – не более 60 Вт.
  • Светильники для натяжных потолков на галогенных лампах – максимум 35 Вт.

Сейчас все чаще применяются светодиодные лампочки и ленты, поскольку у них выделение тепла и потребление электроэнергии значительно ниже, чем у других потолочных светильников с тем же уровнем светового потока. При организации светодиодной подсветки следует учитывать, что для питания лент необходимы специальные блоки питания (драйвер), которые необходимо размещать в доступном месте. Что касается однотипных ламп, то у них драйверы встроены в цоколи.

Подключение к напряжению 220 Вольт

Как уже говорилось выше, для подачи питания точечным светильникам на 12 Вольт необходимо дополнительное оборудование, преобразователь, трансформатор или драйвер. Однако в последнее время на рынке осветительных приборов появилась новинка – споты, работающие от напряжения 220 Вольт. В связи с этим появилась необходимость подробнее изучить схему подключения и установки спотов напрямую к сети 220 Вольт, не используя трансформаторы.

Последовательное подключение

Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.

Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.

Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.

Схемы параллельного подключения

Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Параллельное подключение реализуется двумя вариантами:

  1. Лучевой способ — каждый светильник имеет отдельную пару проводов.
  2. Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.

Способы

Реализовываться параллельное подключение может двумя способами:

  • к каждому светильнику идет пара проводов (лучевое);
  • шлейфное соединение — когда оба провода попеременно заходят на светильники, а с выхода подаются дальше. Два способа параллельного подключения точечных светильников

Лучевое

Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.

Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой

Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.

Шлейфное подключение

Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.

Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

Популярные схемы расположения светильников

Существует много вариантов для оформления освещения, но назвать наиболее оптимальное расположение потолочных светильников не представляется возможным. Это связано с тем, что необходимо учитывать много факторов начиная от площади комнаты и заканчивая расположением окон. Также следует определиться, точечные светильники будут использоваться в качестве дополнительной подсветки (совместно с подвесными люстрами) или основного освещения.

Если имеется возможность, то по поводу расстановки светильников лучше проконсультироваться со светодизайнером. Тем, кто решил заниматься этим вопросом самостоятельно мы можем предложить несколько типовых вариантов размещения потолочных светильников.

Рисунок 1. Наиболее распространенные схемы дополнительного освещения к центральной люстре

Такие варианты исполнения не только способствуют равномерному распределению освещения по всей площади, а и при необходимости позволяют сделать яркое освещение рабочих зон.

Споты также могут выступать в роли основных осветительных приборов, в этом случае важно распределить их таким образом, чтобы они не только смотрелись красиво, а и исполняли свое прямое предназначение, вписываясь в дизайн интерьера. Это интересно: Потолочные светильники для офиса, какое освещение выбрать, какие лучше — подвесные, светодиодные или встраиваемые, детали на фото и видео

Это интересно: Потолочные светильники для офиса, какое освещение выбрать, какие лучше — подвесные, светодиодные или встраиваемые, детали на фото и видео

Подключение точечных светильников на 12 В

Подключение встраиваемых светильников со светодиодами на 12 В отличается от обычного варианта тем, что в системе есть преобразователь. Он понижает напряжение и подает его на лампы.

Провод фазы нужно вначале завести на выключатель, от него пустить на преобразователь. Ноль следует завести напрямую в блок, а от него уже распределить по светильниками, так же сделать и с фазой. Земля ведется напрямую к оборудованию, через блок она не идет.

Схема подключения с трансформатором на 12 В.

Если нужно подключить свет через двойной переключатель, нужно использовать 2 преобразователя. Если надо реализовать несколько режимов, лучше поставить диммер.

Как подобрать трансформатор

Чтобы светодиодные точечные светильники работали нормально, нужно правильно определить мощность драйвера. Для этого вначале надо суммировать показатели всех ламп. К результату добавить примерно 20% запаса. Например, если общая мощность светильников 200 Вт, то трансформатор нужно поставить на 240-250 Вт.

Если ламп много и нужен мощный преобразователь, проще распределить нагрузку на два драйвера. Это выйдет дешевле чем один, но мощный. Кроме того, вы сэкономите место, так как с ростом мощности размеры корпуса сильно увеличиваются.

Подключить точечные светильники самостоятельно не составит труда, если разобраться со способом их установки и подобрать правильную схему. Главное – использовать качественный кабель и делать соединения максимально надежными.

Популярные схемы установки

Схемы расположения светильников на потолке

Основное достоинство применения светильников точечного типа – их способность делать освещение ровным, очень мягким и рассеянным. Также они являются крайне экономичными в эксплуатации. Управлять такими осветительными приборами можно посредством переключателей, что даёт возможность регулировать потребление электрической энергии. В сочетании с многоуровневыми потолочными конструкциями точечные фонари придают интерьеру уникальный архитектурный дизайн.

Установка светильников на натяжной потолок возможна по таким схемам:

  • Параллельное размещение в 2 и более рядов – идеальная схема для длинных и узких комнат.
  • Прямоугольное размещение – визуально расширяет комнатное пространство, хорошо сочетается с люстрой по центру.
  • Расположение в шахматном порядке – хорошо подойдёт для комнат с «островом», где необходимо осветить углы помещения и его центр, например, кухня.
  • Дугообразное размещение – позволяет акцентировать конкретную часть помещения, например, рабочую зону или переход в многоуровневых потолках.
  • Хаотичное размещение источников света в стиле «Звёздное небо» – хорошо подходит для помещений без симметрии, где мебель располагается в негеометрическом порядке, к примеру, гостиная.
  • Крестообразное расположение – отменная вариация для небольших интерьеров, где невозможна установка массивных люстр и светильников подвесного типа.
  • Квадратные схемы без центрального освещения – практичный и оптимальный вариант для прихожих и ванных комнат.

Это лишь основные схемы размещения светоточек. Доступные варианты ничем не ограничиваются, кроме фантазии дизайнера.

Подготовка к установке и подключению светильника

Основную часть работы по установке и подключению светильника нужно будет сделать до того, как будут поклеены обои и уложена декоративная штукатурка. Прежде всего, потребуется выполнить несколько подготовительных мероприятий:

  • Правильно подобрать место установки светильника. Точку установки выбирают соразмерно весу осветительного прибора, его размерам и планируемым функциям;
  • Спланировать и вырезать в стене канал для прокладки электропроводки от распределительной коробки к месту установки выключателя и светильника.

Проще всего проштробить канал от коробки к месту подключения бра в кирпичной или гипсоблоковой стене с помощью перфоратора. В крайнем случае монтажный паз под укладку и подключение электропроводки можно выбить за пару часов зубилом и молотком.

Чуть сложнее дело обстоит с бетонными плитами. В этом случае канал до места установки светильника нужно будет резать болгаркой, или прятать жгут под плинтусом, а вертикальные отрезки проводов к точке подключения закрывать декоративными накладками.

Совет! При прокладке проводки к месту подключения светильника используйте традиционные способы разметки с укладкой и поворотами жгута под прямым углом и строго по линии горизонта.

Если стены и потолок предполагается облицевать гипсокартонными плитами, проводку от коробки к месту подключения осветительных приборов нужно будет проложить заранее. Обычно жгуты одевают в гофрированный шланг и привязывают к несущему профилю в пространстве за плитами. В месте установки корпуса бра или плафона в гипсокартонной плите вырезается отверстие, через которое жгут выводится для подключения к внутренней проводке прибора.

Это интересно: Дистанционная система управления воротами — объясняем во всех подробностях

Витражное потолочное полотно в интерьере

Существует 3 варианта того, как можно установить потолок из стекла:

  • подвесной вариант (лучшее, что можно придумать для витражных полотен маленького размера);
  • кассетная конструкция;
  • установка в короб из ГКЛ, внутри которого скрываются провода, линии коммуникаций и перекрытия.

Третий вариант является самым неудобным, так как:

  • он громоздкий;
  • требует декорировать боковые поверхности короба, если он установлен в нижний уровень двухъярусной конструкции;
  • гипсокартон может не выдержать тяжести стекла, поэтому необходимо дополнительное крепление на металлических подвесах.

По форме же они делятся на следующие виды:

  • купольные;
  • круглые (овальные);
  • плафонные;
  • в форме квадрата или прямоугольника;
  • нестандартные.

Для залов с большой высотой потолка и габаритной площадью самым удачным вариантом является купол. Их можно изготовить исключительно в технике «Тиффани».

Потолки круглой формы выглядят похожими на люстру с большим диаметром. Удачнее всего выполнять их в стиле арт-деко или модерн (разумеется, остальной интерьер помещения должен быть выдержан в том же стиле). Однако этнический стиль тоже может стать удачной находкой, если соответствующим образом подобрать рисунок для стекол.

Плафон имеет много общего с круглым типом, но по форме скорее приближается к шару. Размер же у него может быть абсолютно любым. Обычно плафонные витражи лучше всего смотрятся, когда они установлены в нише. Эффектно выглядит плафон, установленный в небольшой спальне.

Стандартная форма потолка с витражом – прямоугольная или квадратная. Их легче всего изготовить, соответственно, они являются наиболее бюджетным вариантом. Кроме того, этот тип потолка можно использовать для оформления любых помещений, независимо от их размера и назначения – и в коридоре, и в кухне прямоугольное витражное полотно будет выглядеть одинаково эффектно.

Что касается нестандартных форм, здесь фантазия автора не ограничена ничем.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

  • проектирование и разметка;
  • прокладка и протяжка кабелей в места монтажа;
  • выполнение отверстий и подключение;
  • тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами – 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой – кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Подключение

Перед подключением любого электрического оборудования, в том числе светодиодных осветительных приборов, нужно убедиться в том, что напряжение в сеть не подается. В противном случае при выполнении работ мастер обязательно получит удар током.

Когда сеть выключена, можно начать подключение потолочного светодиодного светильника, которое выполняется так:

Первым делом нужно смонтировать все коммуникационные линии, необходимые для работы электросети. В случае с подвесными и натяжными потолками для укладки проводов будет вполне достаточно гофрированной пластиковой трубы, которая крепится прямо к потолку. Если приходится иметь дело с бетонными плитами, то придется делать в них штробы. Когда провода со светильниками установлены, нужно организовать им хорошую вентиляцию – например, при помощи подвесного потолка. В коробе вырезается количество отверстий, совпадающее с количеством осветительных приборов. Лампы подключаются к выведенным из отверстий проводам и фиксируются на своем месте

Работать нужно осторожно, особенно если потолок смонтирован из натяжного полотна – его очень легко повредить. Для защиты натяжного потолка от нагрева нужно обязательно устанавливать термокольца, в отличие от гипсокартонных конструкций, которые могут обойтись без таких колец
