Выбираем УЗО для квартиры и дома — чек лист в 10 шагов.

Подключение УЗО и автоматов в электрощите — основные схемы

Мы рассмотрели пример определенного дома или квартиры и выделили группы потребителей электроэнергии, выбрали для них автоматику и рассмотрели методику расчета соответствию требованиям. Дополним изученное выше наглядным примером и схемой как правильно подключить УЗО и автоматы. Укомплектуем электрический щит:

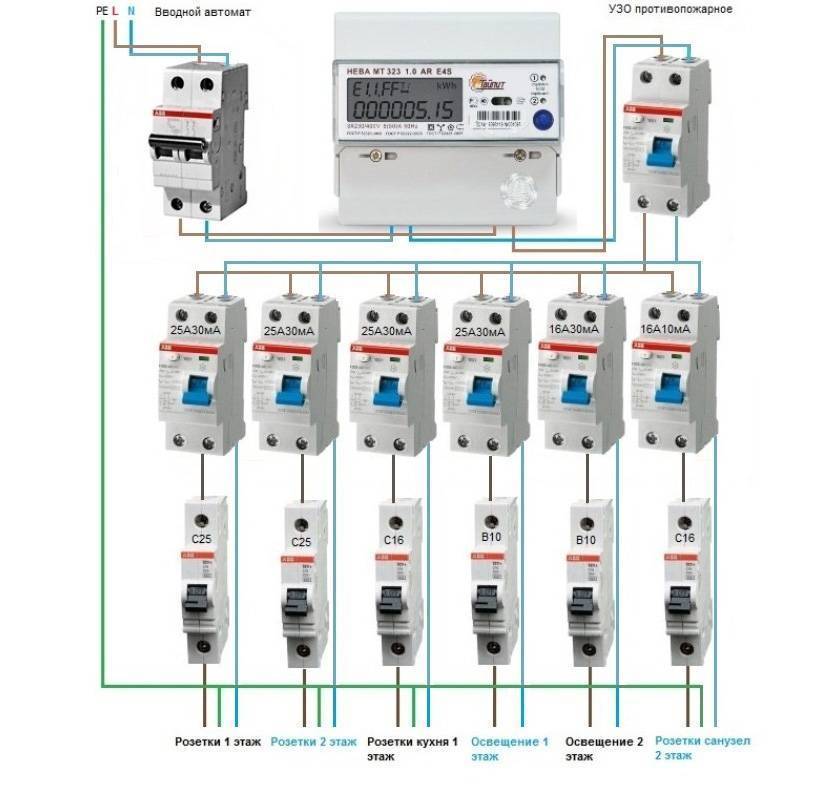

Схема подключения УЗО и автоматов

Рассматривая данную схему может возникнуть несколько вопросов:

• Установка вводного автомата.
• Установка противопожарного узо.
• Оптимизация количества устройств защитного отключения.

Начнем с последнего пункта. Естественно условие использовать отдельное УЗО на каждую группу потребителей электроэнергии обосновано. Однако всегда есть альтернатива и можно от чего то отказаться в данной схеме. К примеру, можно:

• Убрать противопожарное устройство защитного отключения.
• На освещение первого и второго этажа не использовать УЗО.
• Установить на розетки первого и второго этажа одно общее устройство защиты. При этом номинальный ток группового УЗО выбирается так, чтобы он был равен или больше суммы номиналов групповых автоматических выключателей. Если сумма номиналов групповых автоматов превышает номинал вводного автоматического выключателя, тогда номинальный ток устройства защитного отключения выбирается равным номинальному току вводного УЗО,  а если вводное противопожарное устройство  не установлено, тогда равным или больше номинала вводного автоматического выключателя.

В любом случае — это всего лишь варианты, которые необходимо просчитать и проанализировать. Вариантам и схемам подключения УЗО посвятим отдельный обзор. А теперь для завершения темы кратко рассмотрим установку вводного автомата и противопожарного узо.

Вводной автомат – это автоматический выключатель подачи электричества от питающей сети к объекту, если возникает перегрузка в цепи, или произошло короткое замыкание. От обычных автоматических выключателе использованных в схеме он отличается большей величиной номинального тока. При малом количестве нагрузок он может быть однополюсным и подключаться через фазный провод. В нашем примере использовали двухполюсный образец. Двухполюсный автомат представляет собой блок с двумя полюсами. Они снабжены объединенным рычажком и имеют общую блокировку между механизмами отключения. Эта конструктивная особенность важна, так как ПУЭ запрещают производить разрыв нулевого провода.

В распределительных щитах могут устанавливаться противопожарные УЗО. От обычных устройств они отличаются большей уставкой по току утечки – 100 мА или 300 мА. Для того, чтобы выполнялась селективность, желательно использовать устройства с буквой S на передней панели. Если установить обычное не селективное, то при срабатывании одного из групповых УЗО почти всегда будет срабатывать и противопожарное.

В качестве дополнения — видео: схемы подключения УЗО

Рассмотренная тема довольна обширна, и мы постарались разобрать как правильно подключить УЗО и автоматы в квартире (доме) по заданной схеме и планировке. Выбор того или иного защитного устройства должен быть обоснован расчетами и соответствовать нормам. Для лучшего понимания рекомендуется изучить дополнительные материалы по этому вопросу.

Как выбрать УЗО. Расчет под рассмотренный пример

В предыдущем пункте мы рассмотрели какие автоматические предохранители понадобятся для конкретного дома. Теперь исходя из этих данных с помощью расчета определим необходимые узо автоматы под данную конфигурацию. Для наглядности и удобства выбирать устройство защитного отключения будем по сформированным в таблице выше группам. Но для начала определимся с рекомендациями и уже известными методиками выбора и расчета:

1. Для того, чтобы обеспечить лучшую электробезопасность и одновременно с этим максимальную бесперебойность электроснабжения желательно устанавливать отдельный узо автомат на каждую группу потребителей. Для этих целей применяются устройства со значением величины силы тока утечки (уставка) 10 мА и 30 мА, при котором срабатывает защита.
2. Для влажных групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем примере к влажным группам отнесем санузел на втором этаже, в котором будет находиться стиральная машина.
3. Номинальный ток устройства защитного отключения выбирается равным или на ступень выше номинального тока автоматического выключателя, который защищает данный участок цепи.

Исходя из первого и второго пунктов можно определиться со следующим: во всех группах кроме «розетки санузел 2 этаж» устанавливаем устройства с уставкой 30 мА, а во влажную группу санузла второго этажа — 10 мА.

Исходя из третьего пункта можно предварительно определиться с номиналом устройства защитного отключения под конкретный автоматический выключатель группы потребителей:

Таблица 2. Выбор УЗО для групп потребителей

Дополнить ответ на вопрос как выбрать узо для квартиры или дома можно проверкой предварительно выбранных нами типов устройств по усечке. Они должны выполнять защитные функций согласно нормам. Для этого необходимо рассчитать ток утечки электроустановки IΔ:

IΔ = IΔэп + IΔсети, где IΔэп — ток утечки электроприемника, мА; IΔсети — ток утечки сети, мА.

При расчете тока утечки в электроустановке ПУЭ предписывают принимать ток утечки электроприемников из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки цепи из расчета 10 мкА на 1 м длины фазного проводника. Соответственно:

• IΔэп = 0,4 X Iрасч,где Iрасч — расчетный ток в нагрузке цепи, А.
• Iрасч = Iном = Pном / (Uном X cosφном).

Коэффициент мощности cos φ характеризует количество реактивной энергии, потребляемой устройством. Большинство бытовой и офисной техники имеет активный характер нагрузки (реактивное сопротивление у них отсутствует или мало), для них cos φ=1.

Номинальную мощность Pном (Вт) в нашем случае берем из групп потребления, где каждой задавали ориентировочную мощность потребления. Чтобы стало понятнее, возьмем группу «розетки 1 этаж». В нее входят гостиная, комната, коридор и санузел. Мы задали ориентировочную мощность потребления для отдельных комнат 1600 Вт. Суммарно для группы этот показатель будет 4800 Вт.

Номинальное напряжение для однофазной сети Uном = 220 В.

IΔсети = 0,01 X Lпровода, где Lпровода — длина фазного проводника, м.

Согласно требованиям ПУЭ суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального отключающего дифференциального тока IΔn УЗО. То есть номинальный дифференциальный отключающий ток устройства (который нанесен на корпусе) должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:

IΔn > = 3 IΔ.

Пример расчета соответствия устройства в группе потребителей

Рассмотрим группу «розетки 1 этаж»:

• IΔn = 30 мА(из таблицы 2).
• Uном = 220 В.
• Pном = 4800 Вт.
• Lпровода — в данном случае неизвестно, и его оптимальную длину определим.

По условию IΔn > = 3 IΔ , IΔ

Iрасч = 4800 / 220 = 21,81 А.

IΔэп = 0,4 X 21,81 = 8,73 А.

По основной формуле IΔ = IΔэп + IΔсети:

10 = 8,73 + (0,01 X Lпровода);

(10-8,73) / 0,01 = Lпровода;

Lпровода = 127 метров.

Вывод: установленный на рассмотренную группу УЗО 25 А 30 мАв паре с автоматом C25 1Pприемлем при учете что протяженность фазного проводника не превысит 127 метров. Естественно, на этапе проектирования и монтажа вы будете знать длину провода, задействованного в каждой конкретной группе. И для проверки соответствия по формуле рассчитывается IΔ.Полученный ток умножаем на три и сравниваем с маркировкой использованного устройства защитного отключения. Должно выполняться условие IΔn > = 3 IΔ.

Допустим, Lпровода в группе = 250 метров; тогда исходя из предыдущего расчета IΔ=8,73+(0,01 X 250) = 11,23 мА; 3 IΔ = 33,69 > IΔn.Условие не выполнилось. Как выход, можно разделить группу на две.

Технические требования и особенности подбора УЗО

Для избавления от возможных сложностей, желательно выбирать защитное устройств, которое размыкает цепь не только фазных проводников, но и нулевого. Делается это чтобы не приходилось думать о защите от сверхтока на «нуле».
Рабочий «ноль», находящийся в цепи, защищенной УЗО, не должен контактировать с защитным «нулем», или заземленными элементами – это всегда приводит к отключению сети.
Вне зависимости от сферы применения, защитное устройство должно быть рассчитано на возможные перегрузки в зоне действия. По умолчанию, это обеспечивается 30% запасом при подборе номинальных величин. Так, при суммарной утечке в 20 А, безопаснее будет установить УЗО на 32 А, а не на 25 А.
Защитный прибор должен продолжать работу при кратковременных падениях напряжения до 50% (не более 5 секунд) от номинала. Это необходимо для работы дифавтоматов с задержкой реагирования.
Ввиду повышенной электрической опасности в ванных и банных комнатах, кухнях, душевых и других помещениях с высокой влажностью требуется ставить УЗО с током срабатывания 10 мА, если они подключены к отдельной линии на распределительном щитке

Если кухня, коридор и ванная находятся на одной ветви электросети, номинальный ток УЗО должен быть стандартным – 30 мА.
Чтобы правильно установить УЗО с сохранением работоспособности, обращайте внимание на технические особенности требования. Многие импортные модели, например, исключают возможность подключения алюминиевых проводов.
В домах старой постройки, где проложена ветхая, зачастую алюминиевая проводка, с ненадежной изоляцией установка защиты в силовом щитке имеет мало смысла

Из-за слабой проводки с множеством повреждений утечки будут возникать довольно часто и приводить к регулярным отключениям сети. В данном случае для обеспечения безопасности оборудования и людей надо пользоваться переносными УЗО, похожие на адаптер для розетки.

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя

Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Watch this video on YouTube

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

1. В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
2. Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

1. Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
2. Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
3. Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

1. Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
2. Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

• электронный — работающий от внешней сети;
• электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

• Legrand;
• ABB;
• AEG;
• Siemens;
• Schneider Electric;
• DEKraft.

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

Чем отличается УЗО от дифавтомата

Как подобрать стабилизатор напряжения для частного дома или квартиры?

Что такое дифференциальный автомат?

УЗИП — что это такое, описание и схемы подключения в частном доме

Что такое УЗО — назначение, принцип действия, маркировка и виды

Схема подключения УЗО и автоматов в щитке

Важные параметры для УЗО

В случае если УЗО выбрано неправильно при использовании могут возникнуть некоторые проблемы: слишком частое срабатывание или наоборот при возникновении опасной ситуации обесточивания электрической сети не произойдет.

В конце концов, устройство может просто не работать и не выполнять своих защитных функций. Чтобы избежать таких ситуаций, нужно изучить основные характеристики, которые присущи этим аппаратам.

Итак, при выборе УЗО необходимо учитывать следующее:

• численность полюсов – двухполюсные и четырехполюсные;
• при каком токе происходит отключение системы электроснабжения;
• какой максимальный ток выдержит устройство;
• конструктивная особенность защитного устройства – электронный или электромеханический;
• в какой сети можно использовать УЗО – 220В или 380В.

Также рекомендуется обратить внимание: на величину тока нагрузки; показатель условного тока, при котором возникает короткое замыкание; принцип действия

Тип изделия

Каждый тип изделия имеет свое предназначение:

• АС – применяются в однофазных и трехфазных электрических цепях для защиты бытовых приборов, за исключением приборов с пульсирующим током;
• А – этот тип обеспечивает защиту электроприборов с пульсирующим током, например, стиральная машина;
• В – применяется для промышленных и производственных целей, применение прибора в домашних условиях будет нецелесообразным;
• S – устанавливается данный тип для защиты всей электропроводки полностью, номинальный ток утечки составляет 100 мА;
• G – присоединяется на каждый прибор в отдельности с целью наблюдения, и предотвращения возгорания, при этом имеет меньшее время отключения.

Номинальный ток

Как выбрать УЗО в зависимости от тока? Номинальный ток является основным показателем при выборе. Он показывает, для какого тока предназначено УЗО. Чтобы правильно определиться с данным параметром, необходимо сориентироваться для чего будет устанавливаться оборудование.

Трехполюсной автомат

Если его предназначением будет защита электрических бытовых приборов, таких как стиральная машина или электротитан, то величина такого номинального тока может соответствовать показателю, не превышающему 16А. С целью защиты всей электропроводки жилища необходимо устанавливать устройство с величиной тока в 32А.

Кроме этого при выборе требуется произвести расчет нагрузки всех электроприборов, находящихся в квартире, исходя из этого, подобрать необходимую величину номинального тока. Сделать это будет нетрудно, так как данный показатель указывается на каждом электрооборудовании.

Дифференциальный ток

Защищенность потребителя от удара током способны обеспечить установки от 6 – 100 мА

При этом необходимо обратить внимание на то, что человека может поразить утечка тока более 30 мА. По этой причине в детских комнатах и в душевых рекомендуется подобрать модель в 10 мА, а для защищенности осветительных приборов и розеток на 30 мА. Кроме этого, каждая бытовая техника имеет свой собственный ток утечки, который оговаривается в техпаспорте прибора

Поэтому для исключения ложных срабатываний нужно учитывать суммарный ток естественных утечек, который не должен превышать номинального показателя УЗО более чем на 30%

Кроме этого, каждая бытовая техника имеет свой собственный ток утечки, который оговаривается в техпаспорте прибора. Поэтому для исключения ложных срабатываний нужно учитывать суммарный ток естественных утечек, который не должен превышать номинального показателя УЗО более чем на 30%.

Селективность

Смысл этого слова заключается в том, чтобы при возникновении утечки тока, сработает то устройство, которое ближе всех находиться от поврежденного участка. Это в случае, если данная электрическая цепь является последовательной. Это свойство упрощает поиск неисправности, устранение неполадок, а также способствует работе неповрежденных участков цепи.

Автомат подключен

Первое требование реализовывается путем расположения защитного устройства ближе к источнику питания, время срабатывания которого должно в три раза превышать УЗО, расположенного вблизи потребляемого электроприбора.

Второе условие относится к номинальному току. Так, УЗО, расположенное возле источника питания должно иметь дифференцированный ток, также превышающий в три раза показателя тока защитного устройства, вблизи которого находиться электроприбор.

Что необходимо знать об УЗО

Главным элементом УЗО является дифференциальный трансформатор, состоящий из трёх катушек. Первая включается в фазу, вторая — в нулевой проводник. При этом протекающие по этим катушкам токи генерируют магнитные поля с противоположно направленными силовыми линиями.

Если токи в фазовом и нулевом проводниках будут равны, то геометрическая сумма силовых линий полей окажется равной нулю, то есть они попросту уничтожат друг друга. Если же токи будут отличаться, то в приборе сформируется остаточное поле, которое возбудит ток в 3-й катушке, а он в свою очередь заставит сработать отключающее реле.

Таким образом, если говорить доступным языком, УЗО сравнивает токи на входе и выходе подключённой к нему цепи и если «дебет с кредитом не сходится», блокирует подачу электричества. Из этого можно сделать два важных вывода:

1. УЗО не защищает ни от сверхтоков (короткое замыкание), ни от перегрузки, так как в таких ситуациях токи на входе и выходе цепи остаются равными (утечка отсутствует). Таким образом, данный прибор нельзя рассматривать как альтернативу предохранителю или автоматическому выключателю — как минимум одно из этих устройств в обязательном порядке должно быть установлено на вводе в квартиру или дом. Вместо отдельных УЗО и автоматического выключателя можно применить так называемый дифференциальный автомат, в котором оба эти устройства совмещены.
2. УЗО не отключится, если человек коснётся одновременно токоведущего элемента и нулевого провода. В данном случае будет иметь место поражение электротоком, но утечки не будет — весь ток останется в цепи.

Поэтому даже при наличии УЗО нельзя терять бдительности: токоведущие части должны быть защищены кожухами, потенциально опасные места нужно ограждать и обозначать предупреждающими символами и надписями.

Вариант №1. Одно УЗО на всю квартиру — минусы

Основное назначение УДТ (устройства дифференциального тока) — защита людей от поражения электрическим током при прикосновении к элементам, находящимся под напряжением. Кроме того, оно предохраняет электропроводку и оборудование от возгорания при нарушении изоляции и появлении тока утечки на землю.

В этих случаях дифференциальная защита отключит питание от повреждённого участка сети. Следовательно, установка УЗО или дифференциального автомата необходима для обеспечения безопасности людей, живущих в доме.

Соответственно, вопрос не в том, устанавливать ли такие приборы, а в том, сколько УЗО нужно на квартиру. Для надёжной защиты достаточно всего одного устройства, но такая схема имеет ряд недостатков.

Прежде всего, это трудности при поиске неисправности. При отключении защиты для поиска неисправности придётся по-очереди отключать все линии. Это увеличит продолжительность ремонта.

Кроме этого, возможны срабатывания из-за суммирования токов утечки. Это явление происходит из-за того, что в любой исправной электропроводке и электроприборах имеется допустимый ток утечки.

Его величина в каждой отдельной линии недостаточная для срабатывания защиты, но сумма токов утечки может привести к отключению единственного УЗО, имеющего уставку всего 30мА. В частном доме дополнительным фактором является линия, идущая к гаражу или сараю.

Основным признаком срабатывания защиты по этой причины является отключение единственного УЗО при работе всех электроприборов и нормальная работа схемы при отключении любой из линий. В этом случае необходимо разделить электропроводку на группы и подключить УДТ к каждой из них.

Выбор УЗО в этом случае производится исходя из мощности подключённых электроприборов.

Это явление возникает по ряду причин:

• Исправное УЗО отключается при токе утечки в диапазоне 0,5-1 уставки. Следовательно, устройство, предназначенное для защиты бытовой электропроводки и имеющее уставку 30мА, может отключиться при токе утечки 15мА.
• Величина тока утечки в сети и оборудовании определяются ПУЭ п.7.1.83. Согласно этим правилам существует его фоновое значение. Оно зависит от мощности электроприборов и протяжённости сети — 1,8мА на 1кВт и 10мкА на 1м длины кабеля. Это незначительные величины, но для современной квартиры сумма токов может привести к отключению защитного устройства, особенно если утечка в каждой из линий превышает допустимую.
• Для безопасной эксплуатации оборудования ток срабатывания дифференциальной защиты должен не менее чем в три раза превышать допустимый ток утечки. Это требование так же указано в ПУЭ п.7.1.83. Следовательно, для УЗО 30мА допустимый ток утечки составляет 10мА, что соответствует 5,5кВт мощности электроприборов. Это суммарная мощность стиральной и посудомоечной машин, не считая других электроприборов.

Номинальный отключающий ток УЗО

Номинальный отключающий ток УЗО I∆n (уставка) – это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО – 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.

Номинальный отключающий ток УЗО I∆n или ток утечки также указывается на лицевой панели УЗО.

УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.

СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.

Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.

УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.

УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.

ПУЭ п.7.1.79.В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.

В США используют УЗО с номинальным отключающим током 6 мА, в Европе до 30 мА.

Следует отметить, что УЗО отключается в пределах уставки 50-100%, т.е. если у нас УЗО на 30 мА, то отключаться оно должно в пределах 15-30 мА.

Есть проектировщики, которые продвигают двойные диф. защиты “мокрых” потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.

В итоге, что мы получим? При малейшем “чихе” стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.

Согласно свода правил по проектированию электроустановок жилых и общественных зданий:

СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.

Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае – последнее слово за заказчиком.
