Можно ли замерить сопротивление заземления мультиметром и как это правильно сделать?

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

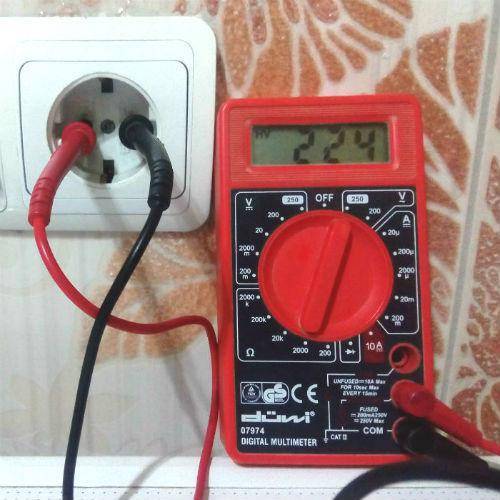

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

1. Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
2. Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.

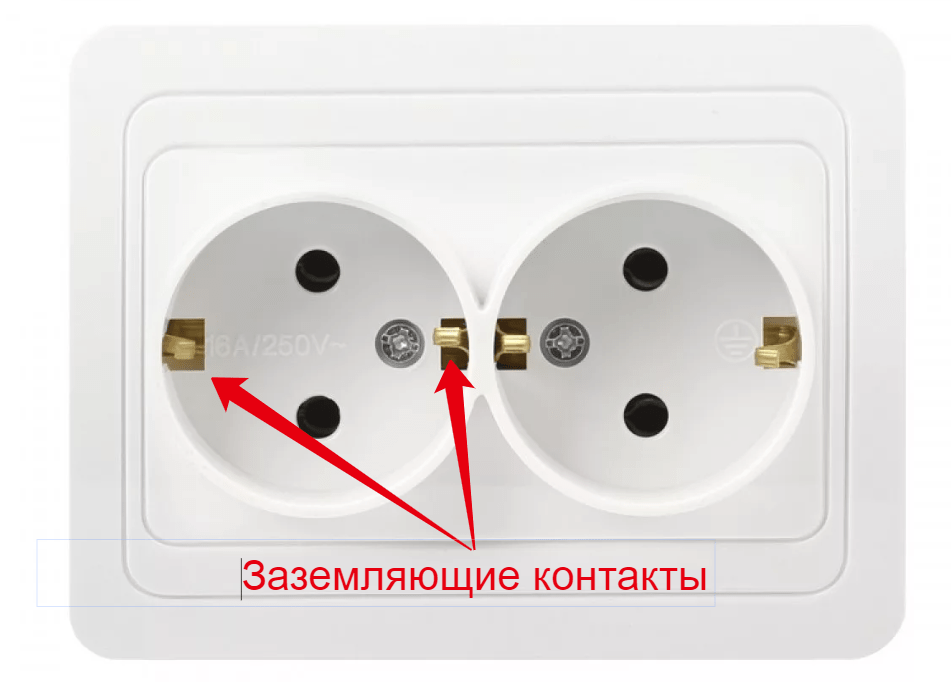

3. После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к защитному контуру и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

1. Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
2. Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
3. Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
4. Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений контура заземления мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для нулевого провода та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь. Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно). Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно)

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

Особенности проверки в квартире и частном доме

Технология работ по тестированию заземления для дома и квартиры имеет несколько различий.

Тестирование в квартире

Заземлять необходимо все предметы из металла – радиаторы, ванну, бытовую технику. Также стоит защитить розетки и уточнить, входит ли третий контакт в схему. Существует несколько приемов.

Отвертка + тестер + изолированный провод

Проверка напряжения в розетке

Используется провод с щупами на двух концах. Работают так:

1. Проверяют напряжение в розетке при помощи тестера, настольной лампы, зарядки для смартфона. Вилку в розетку вставляют очень аккуратно.
2. Рабочую розетку выключают через УЗО щитка, переключая автомат.
3. С розетки снимают крышку и осматривают подключение контакта заземления. Он соединяется с отдельным кабелем или зануляется с клеммами.
4. Проводят сборку розетки и включение УЗО.
5. При наличии заземления делают проверку тестером или индикаторной отверткой. Контакт не должен накидываться на фазу.
6. Проверяют заземление провода – находят фазу, убирают с нее палец и помещают на сенсор щуп. Он не должен гореть.

Об исправности «земли» свидетельствует загорание или повышенная яркость индикатора.

Тщательная проверка длинным проводом

Индикаторная отвертка

Понадобятся индикаторная отвертка, тестер и длинный щуп. Алгоритм работ следующий:

1. Открывают электрощит, индикаторной отверткой осматривают желто-зеленый провод на предмет отсутствия напряжения заземляющего контура.
2. Находят «ноль» (синий провод) и присоединяют к нему щуп проводника. Другим щупом касаются желто-зеленого провода. По срабатыванию автомата можно судить об исправности провода.
3. Возвращают рукоятку УЗО на взвод. Один конец провода остается на нуле, другим касаются всех розеток и металлических изделий в помещении. При исправном контуре автомат срабатывает.
4. Проверяется ванная. На 50 см от пола расположен бокс СУП с металлической шиной и проводами. Здесь не должно быть напряжения.

Проверка в частном доме

Методика замеров для частного дома имеет существенные отличия от работ в квартире.

Тестирование исправности почвы и металлосвязей

Особое внимание уделяют частям конструкции заземления, имеющим контакт с грунтом и подвергающихся коррозийному воздействию

Мероприятия подразумевают визуальный осмотр и применение специальных приборов:

1. Для зрительного осмотра требуется ударить по контактам молотком с изолированной рукояткой. Проводник должен дребезжать.
2. Проверка сопротивления металлических узлов омметром или мультиметром. Допустимый предел результата – 0,05 Ом.
3. Вывод заземления на другом участке при различии измерений с нормативными.

Проверка без тестера и вольтметра

Используя лампочку и патрон с двумя проводами, можно определить наличие заземления на даче:

1. Зачистить концы провода от изоляции и вставить в розетку – лампочка загорится.
2. Правильно измерить щупом заземление: достать один из проводов и прикоснуться к точке заземления. При отсутствии загорания лампы провод извлекают из другого отверстия.
3. Если УЗО сработало – заземление качественное.
4. Посмотреть на свечение лампы. При подключении фазы и земли оно ярче, чем при подсоединении фазы и нуля.

Используя индикаторы под евророзетки, можно обнаружить все недостатки подключения.

Общие сведения о заземлении

При оборудовании системы заземления нетоковедущие металлические части электроустановок соединяются с грунтом. В обычном состоянии они не попадают под действие напряжения, но вследствие разных причин могут превратиться в проводники электротока. В большинстве случаев основной причиной такого состояния является нарушенная изоляция.

Когда фаза будет замкнута на корпусе, в нем появится определенный потенциал, соотносящийся с землей. В случае касания металлических деталей человеком, опирающимся на землю или бетонный пол, наступит мгновенное поражение электротоком.

Защитное устройство заземления оборудования перераспределяет ток, возникающий между человеком и заземляющим контуром в обратной пропорции с их собственными сопротивлениями. Как правило, этот показатель у человеческого тела во много раз выше, чем у защитного устройства. Таким образом, через тело пойдет ток не выше 10 мА.

Заземлители могут быть естественными и искусственными. К первой категории относятся уже имеющиеся конструкции, проводящие ток и надежно связанные с землей. Детали для второго варианта изготавливаются из металлических труб, уголков, стержней и других профильных материалов. Соединение заземлителей между собой осуществляется с помощью стальных полос или проволоки, закрепляемых болтами или сваркой. В качестве заземляющих проводников служат специальные кабели с определенным сечением, а также медные или стальные шины.

Заземлением называется устройство, предотвращающее риски поражения током при соединении приборов с землей. Система состоит из заземляющего проводника, соединенного с заземлителем, и представляет собой металлическую пластину или провод. По назначению конструкция бывает:

• рабочей – обеспечивает качество функций электрической сети;
• защитной – предотвращает травмы от поражения током.

Среднестатистическая квартира оснащена однофазной проводкой с переменным током (положительный и отрицательный заряд). В условиях колебания напряжения ток изменяет направление – заряд передается на технику, а не отводится из магистрали. Человека при касании к электроприбору может ударить током. Техника в таких случаях выходит из строя. Прибор переводит электростатический или электрический заряд в землю или к обнуляющему устройству.

Проверка заземления в розетках

Самостоятельно определить заземление в розетке можно несколькими способами. Перед началом работ понадобится индикаторная отвертка – ей идентифицируются провода нуля и фазы. Если при контакте с клеммой загорелась лампочка – это фаза. Если индикатор не светится – это ноль.

Проверка мультиметром

Проверка заземления мультиметром

Тестирование проводится даже при совпадении цветов по нормативам. Работать с мультиметром нужно так:

1. Включить электропитание на дом в распредщитке.
2. Измерить напряжение в розетках. Один щуп ставится на фазу, второй – на ноль.
3. Переместить щуп датчика от нуля на проводник заземления – РЕ.
4. Посмотреть, что показывает тестер. Если результат не изменился – с системой все в порядке. Если показатели нулевые – систему нужно заземлить заново.

Проверка контрольной лампочкой

Контрольная лампа

Для изготовления контрольки понадобится лампочка с патроном и присоединенными к нему двумя медными проводами. Между всеми контактами самодельного устройства нужна изоляция. Проверка контролькой производится по принципу мультиметра:

1. Первый щуп подключается на ноль, второй – на фазу.
2. Щуп перемещается от нуля на подключение заземления.
3. Об исправности контура свидетельствует загоревшаяся лампа.
4. Слабый свет говорит о неправильной работе схемы и необходимости установки УЗО.

Когда в помещении проводка без цветовых индикаторов, узнать заземление можно так:

1. Для определения нуля и фазы один концевик выводится на клемму земли, второй – по очереди к другим подключениям.
2. Фаза находится в точке загорания светового индикатора.
3. Если лампа не горит – РЕ не работает.

Косвенные доказательства отсутствия РЕ

Холодильник бьет током

Существует несколько моментов, по которым можно судить об отсутствии РЕ. Владельцев квартиры и дома должны насторожить:

• стабильные удары током от бойлера, стиральной, посудомоечной машинки, холодильника;
• шумы колонок при воспроизведении музыки;
• наличие большого количества пыли около старых батарей.

Тестирование стрелочным (цифровым) вольтметром

Стрелочный вольтметр

Проверка величины напряжения и его наличия осуществляется при помощи вольтметров переменного тока. Стрелочные приборы работают без источника питания, а цифровые функционируют в любом положении, не повреждаются при механическом воздействии.

Правильный алгоритм использования вольтметра:

1. Определяется максимально допустимая величина замеров для прибора по самому большому числу на шкале.
2. Уточнение единиц измерения устройства – микровольты, вольты, милливольты.
3. Подключение вольтметра параллельно участку электрической сети и контроль полярности проводом.
4. Прикручивание проводов стрелочного устройства к гайкам и винтам. У моделей с постоянным напряжением есть обозначения «плюс» и «минус».

Измерение заземления — основы

Землей называется условная точка цепи, электрический потенциал которой считается равным нулю. Такое название этой точки связано с соединением одного из проводников электрических генераторов с землей при помощи зарытого в него проводника. Здесь конечно можно запутаться, поэтому попробуем разобраться. Если заземлить нейтраль трансформатора, то контур заземления вкопанный в землю выступает в роли резистора с определенным сопротивлением. Другой контур, например дома, — это второй резистор. Если замкнуть цепь фаза нейтраль через эти резисторы, то получится цепь из последовательно соединенных резисторов. При этом с учетом сопротивлений каждого резистора будет происходить падение напряжения на определенном участке цепи. Зная это правило последовательного соединения при помощи закона Ома можно с легкостью рассчитать сопротивление контура заземления.

Для наглядности приведем пример. На улице стоит понижающий распределительный трансформатор. От него по столбам идут четыре провода — три фазных и одна общая нейтраль (PEN проводник). Это нейтраль на трансформаторе заземлена.

Продолжим. Мы определились — если условия электробезопасности в системе TN не могут быть обеспечены, то можно выполнить заземление в доме по системе TT (ПУЭ-7, 1.7.59). Чем ниже сопротивление контура заземления, тем лучше. В идеале значение должно быть в пределах 4 Ом. Разберемся, как работает заземление в доме, и какая взаимосвязь имеется с глухозаземленной нейтралью трансформатора.

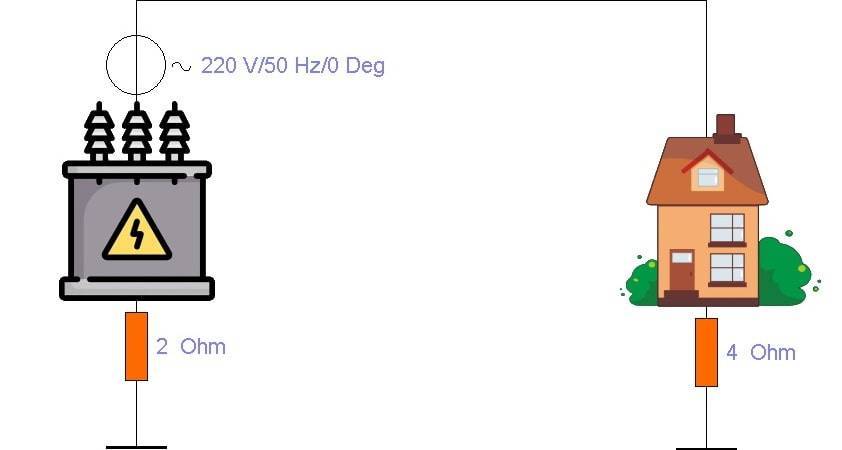

На рисунке выше схематически показан трансформатор с заземленной нейтралью. Сопротивление заземлителя примем равным 2 Ом. Смоделирован пробой фазы на заземленный корпус в доме с системой заземления TT. Фаза пошла в землю через контур заземления 4 Ом, далее к генератору через землю и заземление самого генератора 2 Ом. Земля это проводник, но не идеальный. Заземлением мы улучшаем проводимость, но на пути все равно имеется сопротивление — 4 Ом и 2 Ом. Другими словами, если бы сопротивления были ничтожно малыми и стремились к нулю, то данная цепь от отдельного заземлителя к заземлителю трансформатора выступила бы в роли полноценного нулевого рабочего проводника, замкнувшего фазу. Но так как сопротивление цепи заземления все же имеется, то при замыкании фазы на землю, ток короткого замыкания будет напрямую зависеть от его значения.

Для наглядности рассмотрим два варианта:

Сопротивление заземления TT 4 Ом	Сопротивление заземления TT 40 Ом
При сопротивлении контура заземления дома 4 Ом ток короткого замыкания 36,6 А. При 40 Ом — 5,2 А. То есть, если в первом случае правильно подобранный автоматический выключатель сработает, то во втором нет. Но если будет стоять УЗО, а оно в системе TT должно стоять обязательно, то сработает защита как при сопротивлении 4 Ом, так и при 40 Ом контура заземления.

Измерения переходного сопротивления

При измерении параметров контура заземления особое внимание уделяется так называемым «переходным» зонам, образующимся по всей площади непосредственных сочленений элементов конструкции (включая их контакт с почвой и сам грунт). Для этих участков вводится понятие «переходного сопротивления», в значительной мере влияющего на суммарное значение

Все рассмотренные выше методы измерения касались и этой части общего сопротивления системы (за исключения сопротивления материала заземляющих проводников и штырей).

По его величине можно судить о скорости стекания опасного заряда в землю, а также о тех препятствиях, которые встречаются на пути. В действующих системах эта составляющая вносит ощутимый вклад в формирование общего показателя для всего ЗК.

Как измерять переходное сопротивление

Перед тем как измерять заземление в переходных зонах потребуется приготовить специальный прибор, называемый миллиомметром. Для проведения этих испытаний сгодится любой другой прибор для измерения заземления из той же серии (иногда для этого используются универсальные аппараты М-416). Независимо от типа выбранного прибора для этих целей должна использоваться только сертифицированная измерительная техника, прошедшая государственную поверку. В противном случае проведенные на приборе измерения не будут считаться соответствующими действующим нормам и ГОСТам.

При проведении таких замеров прибор, выбранный в качестве измерительного устройства с заряженным питающим аккумулятором, подключается своими зажимными клеммами по обе стороны контролируемого соединения. Независимо от типа элементов контура переходное сопротивление между ними не должно превышать 0,05 Ома. Если проведенное таким методом измерение переходного сопротивления заземления дало неудовлетворительный результат – эксплуатацию установки прекращают до выявления причин и их устранения. Схема измерений переходной проводимости представлена на фото ниже.

Схема измерения переходного сопротивления

Перед тем как проверить контур заземления – необходимо ознакомиться с существующими методиками его расчета. В подавляющем большинстве случаев они сводятся к простейшим вычислениям по закону Ома (путем деления измеренного напряжения на снятые в соответствующей цепи токовые показания).

Полученный в итоге результат полностью характеризует конструкцию на ее соответствие нормируемым показателям.

Как часто замеряется

Сроки проверки заземления электроустановок устанавливаются согласно следующим требованиям нормативам:

1. Визуальные осмотры – каждые полгода.
2. Поверка качества соединений металлических элементов в их стыках – раз в год.

Возможны и внеплановые проверки переходного сопротивления заземлителя, которые проводятся обычно после реставрации контура, а также при внесении в его конструкцию серьезных коррективов. Испытания также могут проводиться и при сдаче вновь запускаемой системы заземления в эксплуатацию.

При организации очередных или внеочередных проверок необходимо руководствоваться общими положениями по расчету удельного сопротивления заземления.

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

Источник

Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключите вводной автомат на квартиру и разберите одну розетку. У неё должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода – коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

• В распределительном щитке включите вводной автомат, то есть в розетках должно присутствовать напряжение.
• На приборе установите режим измерения напряжения.

• Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение. На приборе должна высветиться величина порядка 220 В.
• Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в помещении присутствует заземление. Если на экране прибора никаких цифр нет, значит, контур заземления отсутствует либо он в неисправном состоянии.

Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками. Вам понадобятся:

• патрон;
• лампочка;
• провода;
• концевики.

Электрики называют подобный тестер «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться. Теперь концевик, которым вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии. Лампа не будет гореть, если защитное заземление не рабочее. Слабое свечение станет свидетельством плохого состояния контура.

Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.

Наглядно этот способ показан на видео:

О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:

• бьётся током стиральная машина или водонагревательный бойлер;
• слышится шум в колонках, когда работает музыкальный центр.

Формула расчета

Формула расчета сопротивления заземления одиночного вертикального заземлителя:

где: ρ — сопротивление грунта на единицу длины (Ом×м) L — протяженность заземлителя (в метрах) d — ширина заземлителя (в метрах) T — расстояние от поверхности земли до середины заземлителя (в метрах)

Для электролитического заземления:

Формула расчета сопротивления заземления одиночного горизонтального электрода с добавлением поправочного коэффициента:

где:

ρ — сопротивление грунта на единицу длины (Ом×м); L — протяженность заземлителя (в метрах); d — ширина заземлителя (в метрах); T — расстояние от поверхности земли до середины заземлителя (в метрах); С — относительное содержание электролита в окружающем грунте.

Коэффициент C варьируется от 0.5 до 0.05. Со временем он уменьшается, так как электролит проникает в грунт на больший объем, при это повышая свою концентрацию. Как правило, он составляет 0.125 через 6 месяцев выщелачивания солей электрода в плотном грунте и через 0.5–1 месяц выщелачивания солей электрода в рыхлом грунте. Процесс можно ускорить путем добавления воды в электрод при монтаже.

Расчетное удельное электрическое сопротивление грунта (Ом×м) — параметр, определяющий собой уровень «электропроводности» земли как проводника, то есть как хорошо будет растекаться в такой среде электрический ток от заземлителя.

Это измеряемая величина, зависящая от состава грунта, размеров и плотности прилегания друг к другу его частиц, влажности и температуры, концентрации в нем растворимых химических веществ (солей, кислотных и щелочных остатков).

Какая периодичность измерений

Перед тем как замерить сопротивление заземления тем или иным способом – важно учесть требования ПУЭ в части периодичности проведения этих испытаний. Согласно основным положениям этого документа они могут проводиться в следующих формах:

• плановые обследования;
• внеочередные проверки;
• пусковые испытания.

Периодичность каждой из этих разновидностей проверок определяется теми целями, которые они перед собой ставят. Периодичность проверок сопротивления изоляции станционного оборудования обычно согласуется с обследованием самого ЗК. Рассмотрим различные их виды более подробно.

Плановые проверки

Сроки проведения плановых мероприятий оговариваются инструкцией РД-34.22.121-87, а также требованиями ПУЭ. Из этих документов можно узнать, какова периодичность визуального осмотра видимых частей устройств заземления, которая согласно им организуется не реже одного раза в полгода. Помимо этого из этих же нормативов следует, что не реже чем раз в 12 лет должны проводиться обследования конструкции со вскрытием грунта вокруг нее. Измерение сопротивления контуров заземления согласно тем же документам должно проводиться не реже раза в 6 лет.

Ответственными за проведение таких проверок являются лица, уполномоченные на это соответствующими органами. Владелец частного дома должен заранее оформить заявку на их проведение с последующей оплатой. По завершении испытаний он обязан предоставить в местную энергетическую службу протокол измерений сопротивлений контактов между элементами ЗК.

Внеочередные

Внеочередные измерения параметров контура должны проводиться в следующих внештатных ситуациях:

• После внесения в конструкцию изменений, не предусмотренных проектом, но влияющих на сопротивление растеканию току (измерение заземления в частном доме должно проводиться при переносе его на другое место).
• После аварийного разрушения и последующего восстановления ЗК.
• По завершении ремонтных работ.

Периодичность их проведения по понятным причинам не регламентируются.

Пусковые или вводные

Пусковые или вводные проверки заземления и измерения сопротивления организуются сразу же по окончании монтажа защитного контура (то есть накануне сдачи его представителю местной энергетической службы). Для этого потребуется пригласить специалиста от электрической лаборатории или другой организации, имеющей лицензию на право проведения таких испытаний.

По итогам проверки оформляется акт приемки, являющийся основанием для последующего пуска устройства в эксплуатацию и подтверждением того, что все питающие линии в частных домах заземлены.

Условия проведения испытаний

При организации мероприятий по проверке заземления важно обратить внимание на те условия, в которых предполагается их проведение. Они должны учитываться еще на стадии подготовки испытаний, а по их окончании вноситься в особый журнал. Согласно требованиям действующих нормативов (ПУЭ, в частности) для этого желательно выбирать летнюю пору с солнечной сухой погодой, позволяющей получить наиболее близкие к реальности результаты

Это объясняется тем, что в такое время грунт поддерживается в достаточно сухом состоянии, соответствующем реальным условиям эксплуатации защитного сооружения

Согласно требованиям действующих нормативов (ПУЭ, в частности) для этого желательно выбирать летнюю пору с солнечной сухой погодой, позволяющей получить наиболее близкие к реальности результаты. Это объясняется тем, что в такое время грунт поддерживается в достаточно сухом состоянии, соответствующем реальным условиям эксплуатации защитного сооружения.

При проведении контрольных замеров допустимых сопротивлений в осеннюю сырую погоду, например, полученные результаты будут в значительной степени искажены. Это объясняется тем, что пропитанный влагой грунт существенно увеличивает показатель проводимости почвы. Для того чтобы избежать всех этих сложностей и получить значение близкое к реальной величине – проще всего воспользоваться услугами профессионалов. Для этого необходимо обратиться в специальную электротехническую лабораторию, имеющую лицензию на проведение соответствующих работ.

Специалисты по прибытию на место выявят все факторы и организуют испытания защитного оборудования в соответствие с требованиями действующих нормативов. По завершении всего испытательного цикла ими же будет оформлен протокол измерения сопротивления заземления образец которого представлен ниже.

Протокол проверки сопротивлений заземлителей
