Выбор сечения кабеля для розеток
Все комнаты в доме должны обеспечиваться отдельной распредкоробкой и АЗС. Запрещается объединять в одну цепь несколько электророзеток и электропроводов осветительных устройств.
Опыт показывает, что для использования на кухне провод для розеток должен соответствовать сечению:
- посудомоечной и стиральной машин — 3х2,5;
- варочной панели — не менее 3х4;
- духового шкафа — 3х2,5.
Для всех помещений расчет электропроводов производится по формуле:
I= P/U ном, где: I – сила тока; P – мощность электрооборудования помещения и U — напряжение электроцепи.
При оборудовании электропроводки просчитывается Pсум. (суммарная мощность) потребителей подключаемых к распределительной коробке каждого помещения. Если Pсум приборов не превышает трех киловатт, то достаточно использовать провод профилем в 2,5 мм².
В быту, как правило, для подключения электророзеток используются двух- или трехжильные медные электропровода с профилем от 2,5 до 6 мм².
Каждый прибор имеет свою потребляемую мощность. Основное условие обустройства любого объекта это расчет Pсум потребителей, что поможет выбрать входной электрокабель. Надо помнить, что кроме внутреннего потребления вероятны подключения электроинструментов и для проведения различного рода наружных работ, когда будет необходимость подключить насосы, генераторы, сварочные агрегаты и т.д.
Расчет необходимого сечения кабеля для розеток определяют исходя из технических характеристик провода: диаметра, напряжения, силы тока, и Pпотр.
I = (P × Kи ) / (U × cos(φ)) — расчет для однофазной цепи; где, cos(φ) = 1; U – напряжение цепи в пределах 210 -240 вольт; I — сила тока; Pсум — электромощность всех электроприборов; Kи = 0,75.
I = P / (√3 × U × cos(φ)) расчет для трехфазной электросети; где, Cos φ — угол между фазами; Pсум. всех электроприборов; U = 220 вольт.
По окончании этой работы приступают к прокладке электропроводки. При этом коммутация электрокабелей через распределительные коробки остается необходимым условием обеспечения электробезопасности.
Как отличить качественный кабель от некачественного
В строительных магазинах представлен широкий ассортимент электрической прокладочной продукции. Разобраться в ней трудно, но возможно.
Отличить качественный кабель от некачественного можно по таким признакам:
- Наличие сертификата. На оригинальный товар имеются сопроводительные бумаги с данными об изготовителе и копией сертификата качества.
- Соответствие техническим требованиям. Если на изделии имеется отметка ГОСТ, оно соответствует мировым стандартам. ТУ — это местные стандарты, которые могут быть очень далеки от принятых в стране.
- Цвет и степень жесткости жилы. Качественная электротехническая медь имеет однородный цвет и хорошо гнется. Фальсификат неоднороден и хрупок.
- Размер сечения. Проверяется механическим или электронным приборам.
- Состояние изоляции. Она должна быть ровной, плотной и без механических повреждений, легко отделяемой от металла.
- Реакция на огонь. Качественная изоляция темнеет, твердеет и трескается. У подделки она плавится, тянется, горит и дымится.
Подготовка к прокладке кабеля
Рассчитав мощности каждой комнаты, затем необходимо по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учесть, что в будущем, возможно, будут проводиться какие-нибудь работы, например, поменять люстру или установить натяжной потолок, все это требует отключения света. Чтобы избежать обесточивания квартиры следует установить на каждый участок свой автомат.
Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до миллиметра. Довольно часто случается при ремонте или установки, каких-либо элементов, вовремя сверление перфоратором задевают провода и обесточивают комнату. Чтобы исправить этот инцидент потребуется много времени и нервов, поэтому следует заранее предостеречь.
Высверливание отверстий под розетки
Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и нужный, в каждой комнате рекомендуется не менее 3 розеток, для удобства, и не рядом, а на каждой стене, чтобы не было потом лишних проводов на полу. На кухни, как правило, делают сдвоенные или строенные и располагаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстояние 80-90 см. Но для удобства лучше всего на высоте опущенной руки.
Инструмент
Чтобы не суетиться в процессе работы, следует заранее приготовить весь инструмент в одно место. Для штробления и высверливания нам понадобятся:
- Рулетка и спиртовой маркер.
- Лазерный или пузырьковый строительный уровень.
- Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.
- Болгарка с алмазным диском.
- Перчатки, спецодежда и респиратор.
Размеченные линии прорезаются болгаркой, после чего перфоратором с насаженным зубилом выбиваются вырезанные куски. Если приноровится, то можно быстро выполнить эту работу. Затем на запланированном месте при помощи уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент нужно держать ровно, в противном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть встроены в стену.
Способы прокладки кабеля
Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т.п.). Оба способа имеют свои плюсы и минусы:
Скрытый монтаж. Монтаж кабеля в штробе стен или в слое подготовки пола является оптимальным вариантом для жилых помещений, строительные конструкции которых выполнены из негорючих материалов. При таком способе прокладки кабель для розеток будет скрыт и не станет портить интерьер. Стоит отметить, что прокладка кабеля за подвесными потолками, так же является скрытой и в зависимости от группы горючести материалов, применяемых при изготовлении потолков, прокладку кабеля следующим производить следующим образом:
- подвесные потолки группы горючести Г1 — в неметаллических трубах и коробах;
- подвесные потолки группы горючести Г2 — в неметаллических трубах и коробах со степенью защиты IP4X;
- подвесные потолки группы горючести Г3 и Г4 — в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.
Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.
Открытый монтаж кабеля.Не всегда есть смысл прятать кабель. Например, если нужно пустить небольшой участок трассы в квартире со свежим ремонтом или произвести разводку в срубе. Оптимальным вариантом в таком случае является прокладка кабеля (провода) в пластиковом коробе или же на специальных изоляторах. Стоит отметить, что по сгораемым конструкциям допускается открытая прокладка не распространяющим горение одиночным кабелем сечением не более 6 мм².
Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS
Правила выбора кабеля для проводки в доме
Выбранный кабель должен соответствовать следующим правилам:
- Обеспечивать нужный уровень электро- и пожаробезопасности.
- Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
- Допускать быстрый и удобный монтаж.
Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.
Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.
При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.
Маркировка
Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.
Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:
- В (Вр) — поливинилхлорид;
- П (Пс) — полиэтилен;
- С — свинец.
Цифры указывают на число жил и площадь сечения каждой из них.
Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.
Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.
Расчет сечения
Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.
Мощность
Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:
| Вид проводки | Жилы | Суммарная мощность, кВт2,0 | Площадь сечения, мм² |
|---|---|---|---|
| Открытая | Из меди | 3,3 | 0,75 |
| 3,7 | 1,0 | ||
| 5,0 | 1,5 | ||
| 5,7 | 2,0 | ||
| 6,6 | 2,5 | ||
| 9,0 | 4,0 | ||
| Из алюминия | 4,6 | 2,0 | |
| 7,0 | 4,0 | ||
| 8,5 | 6,0 | ||
| 13,0 | 10,0 | ||
| Закрытая | Медные | 3,0 | 1,0 |
| 4,1 | 2,0 | ||
| 5,9 | 4,0 | ||
| 7,4 | 6,0 | ||
| 11,0 | 10,0 | ||
| Алюминиевые | 3,0 | 2,0 | |
| 4,6 | 4,0 | ||
| 5,7 | 6,0 | ||
| 8,3 | 10,0 |
По токовой нагрузке
По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.
I — максимальный ток нагрузки.
P — суммарная мощность всех устройств, U=220 В — напряжение сети.
Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.
Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.
Например, согласно инструкциям, мощности подключаемых приборов составляют:
- 2,3 кВт;
- 0,6 кВт;
- 1,2 кВт.
Тогда общая мощность одновременно подключенных устройств составит:
P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.
Ток нагрузки составит I = 4100/220 = 18,6 A.
Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².
В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

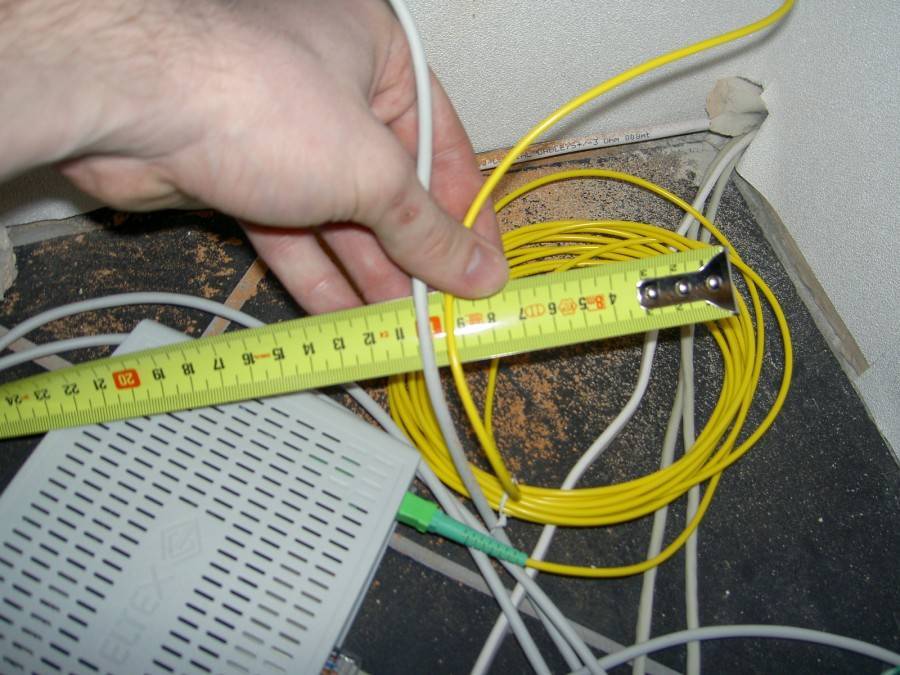

Расчет по длине
Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.
Алюминиевый
Преимущества алюминиевого кабеля по сравнению с медью:
- небольшой вес;
- легкость монтажа;
- меньшая стоимость.
Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.
Медный
Преимущества медных проводов:
- улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
- большой срок службы.
Основным недостатком этого кабеля является его высокая стоимость.
Важные характеристики при выборе провода
Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла
Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек
Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.
Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.
Устройство и материал
Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.
Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

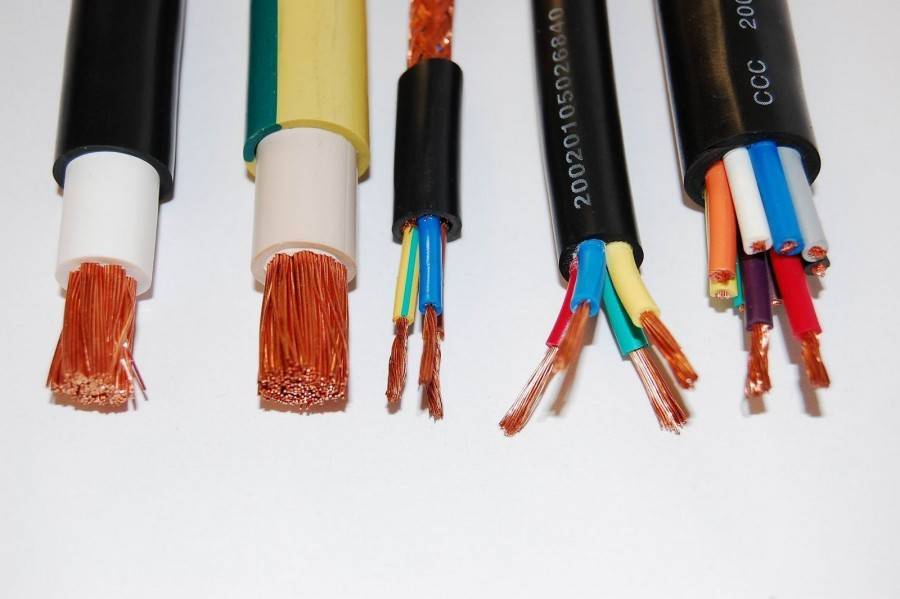

По конструкции кабельная продукция бывает:
- одножильная (однопроволочная);
- многожильная (многопроволочная).
Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.
Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.
Сечение кабеля
Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.
Толщина изоляции и оболочки
Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.
Выбор и монтаж кабеля необходимо доверять профессионалам.
Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.
Маркировка кабеля
Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:
- марку провода;
- наименование предприятия-изготовителя;
- дату выпуска;
- количество жил и их сечение;
- величину напряжения.
Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

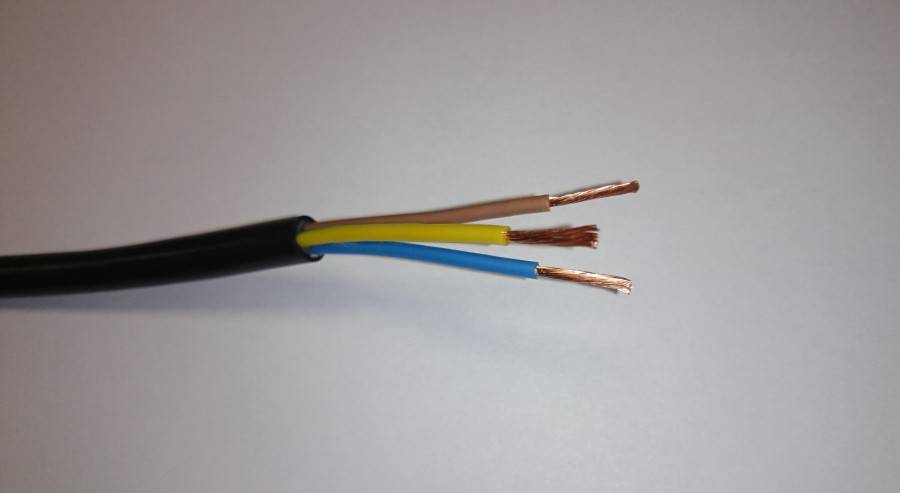

Цвета жил
Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.
Цвета проводов в электрике регламентированы нормативными документами.
Какое сечение провода нужно для розеток в квартире
Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.
Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).
Нормы кабеля для спальни и зала
Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.
При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.
Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.
Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать.
Какой использовать провод для кухни и ванной
Кухня – это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.
В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.
Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание.
Толщина кабеля электропроводки для коридора
Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.
Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм
Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой
Сечение проводников одной группы должно быть одинаковым
Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки
Расчет проводника по мощности
Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.
В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.
| Название электроустановки | Средняя потребляемая мощность, Вт |
|---|---|
| Тостер | 800 – 1200 |
| Кофеварка | 1000 |
| Электрический чайник | 1200 |
| Духовка, духовой шкаф | 1200 – 2000 |
| Электрическая плита | 2500 – 3000 |
| Холодильник | 400 – 600 |
| Микроволновая печь | 1400 – 1800 |
| Компьютер | 500 – 550 |
| Принтер | 500 |
| Телевизор | 200 – 300 |
| Утюг | 1000 – 1700 |
| Фен | 1000 – 1200 |
| Пылесос | 1000 – 1600 |
| Кондиционер | 1500 |
| Вентилятор | 1000 |
| Нагревательный бак | 1500 |
| Водяной насос | 1000 |
| Стиральная машина-автомат | 2500 |
| Осветительные приборы | 2000 |
Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.
Максимальная длина и сечение кабеля в зависимости от мощности
Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.
При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:
| Скрытая электропроводка | |||
|---|---|---|---|
| Сечение, мм2 | Ток, А | При напряжении в 220 В | При напряжении в 380 В |
| 1,0 | 14 | 3,0 | 5,3 |
| 1,5 | 15 | 3,3 | 5,7 |
| 2,5 | 21 | 4,6 | 7,9 |
| 4,0 | 27 | 5,9 | 10,0 |
| 6,0 | 34 | 7,4 | 12,0 |
| 10,0 | 50 | 11,0 | 19,0 |
| 16,0 | 80 | 17,0 | 30,0 |
| 25,0 | 100 | 22,0 | 38,0 |
| Открытая электропроводка | |||
| Сечение, мм2 | Ток, А | При напряжении в 220 В | При напряжении в 380 В |
| 0,5 | 11 | 2,4 | – |
| 0,75 | 15 | 3,3 | – |
| 1,0 | 17 | 3,7 | 6,4 |
| 1,5 | 23 | 5,0 | 8,7 |
| 2,5 | 30 | 6,6 | 11,0 |
| 4,0 | 41 | 9,0 | 15,0 |
| 6,0 | 50 | 11,0 | 19,0 |
| 10,0 | 80 | 17,0 | 30,0 |
| 16,0 | 100 | 22,0 | 38,0 |
| 25,0 | 140 | 30,0 | 53,0 |
Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.

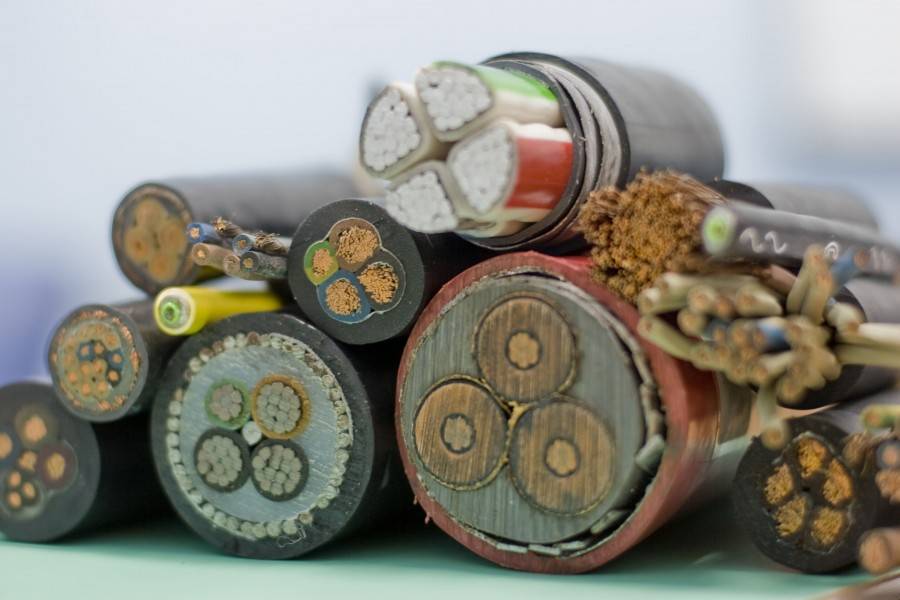

Из чего делают электрические кабели
Главным проводником электрического тока являются алюминиевые или медные жилы. Чем больше их диаметр, тем выше возможности кабеля.
Алюминиевые провода дешевле, но они скорее приходят в негодность и имеют более низкий коэффициент электропроводности.
Медный кабель долговечен, не переламывается на изгибах и способен пропускать больший ток, чем алюминиевый при одном и том же диаметре.
Всю проводку в доме рекомендуется делать однотипной. Это связано с тем, что для соединения изделий из разных материалов потребуется специальный переходник, чтобы не создавать гальванической пары. В этом случае происходит окисление и разрушение проводов, что может привести к короткому замыканию.
Основные жилы одеты в оплетки из резины, полиэтилена или ПВХ. Часто несколько таких изолированных проводников объединяются в пучок, который, в свою очередь, покрыт защитной оболочкой.
Органы управления самодельной точечной сваркой
Управление аппаратом точечной сварки (особенно сделанного из микроволновки своими руками) не отличается особенной сложностью. Для этого вполне достаточно двух элементов: рычага и выключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать в точке выполнения сварки надежный контакт соединяемых деталей. Чтобы выполнить эти важные требования, рычажные механизмы таких аппаратов можно дополнить винтовыми элементами, которые обеспечивают еще более значительную силу сжатия. Естественно, такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.
Конструкция рычагов незамысловата. Удобства добавит простая резинка, установленная над верхним рычагом
На серьезном производственном оборудовании, которое используется для соединения листов стали значительной толщины, устанавливают элементы сжатия, создающие давление от 50 до 1000 кг – в зависимости от необходимости. А на аппаратах точечной сварки, применяемых для нерегулярных и несложных работ в домашней мастерской, вполне достаточно того, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг делают более длинным, это также позволит увеличить силу сжатия до необходимого значения.
Читать также: Токарный станок 1п611 продам
Для самодельного домашнего устройства вполне достаточно рычага, длина которого будет составлять 60 см. При помощи такого рычага можно увеличить прилагаемое усилие в 10 раз. Соответственно, если вы будете давить на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжиматься силой 30 кг. Чтобы такой рычаг при надавливании не сдвигал с места сам аппарат, основание оборудования необходимо надежно зафиксировать на поверхности рабочего стола при помощи струбцины.
Аппарат точечной сварки, сделанный своими руками, в работе
Выключатель, отвечающий в устройстве за подачу тока к сварочным электродам, подключают к цепи первичной обмотки трансформатора, сила тока в которой значительно меньше, чем во вторичной. Если подключить выключатель ко вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты под воздействием сильного тока намертво приварятся.
Если в качестве прижимного механизма применяется рычаг, то выключатель лучше расположить прямо на нем, тогда вторая рука будет свободной (ее можно использовать для поддержки свариваемых деталей).
Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что подавать ток на электроды следует только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрением электродов и, как следствие, с их активным подгоранием. Получить первоначальный опыт по работе на таком устройстве можно при помощи обучающего видео.
Электроды оборудования для точечной сварки активно нагреваются в процессе работы. Кроме того, интенсивному нагреву подвержены трансформатор и токопроводящие элементы такого устройства. Чтобы избежать слишком сильного нагрева, который может привести к выходу оборудования для точечной сварки из строя, следует предусмотреть простейшую систему охлаждения. Для этого часто используют обычный вентилятор. Можно также делать перерывы в работе, необходимые для охлаждения элементов аппарата.
Время выдержки электродов под током в сжатом состоянии в процессе выполнения сварки можно контролировать визуально, ориентируясь на цвет точки в месте соединения, либо использовать для этого специальное реле.
Трудно переоценить важность и необходимость аппарата для выполнения точечной сварки в домашних условиях. Таким способом можно соединить прутья забора, изготовить клетку для домашнего животного, присоединить держатель к поварешке
Сварочное оборудование промышленного производства имеет высокую цену. Хороший выход — изготовить точечную сварку из микроволновки своими руками.
Как правильно выбрать кабель для розетки
Правила устройства электроустановок (ПУЭ) дают следующие строгие установки по верному использованию кабеля для розетки в помещении:
- Он должен быть медным (поскольку это наиболее безопасный вариант);
- Ему необходимо иметь заземление (внутри провода должно быть 3 или 5 жил);
- Сечение должно иметь размер 1.5 мм2 или больше (меньше запрещается).
Соблюдая эти правила, вы значительно уменьшаете риск возникновения пожара или другой неприятной ситуации, связанной с неправильным использованием проводки.
Оптимальные в соотношении цена-качество провода, которые можно устанавливать в жилом помещении:

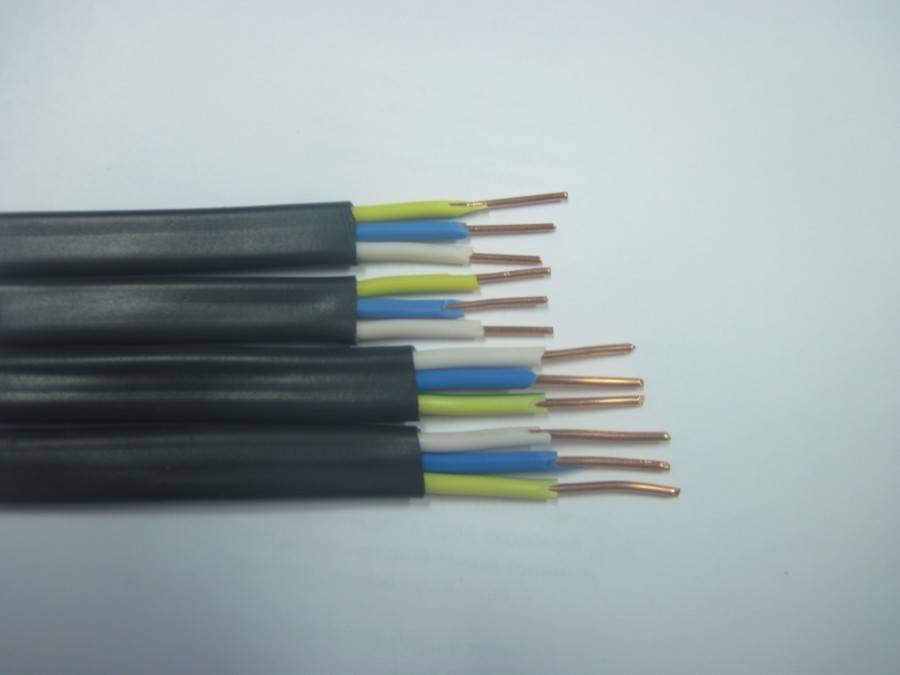

- ВВГ;
- NYM;
- ВВГнг;
Помните, что от выбранного кабеля будет зависеть надёжность работы системы. Бытовая техника может сильно различаться по своей мощности, поэтому следуйте рекомендациям, описанным ниже.
Сечение кабеля имеет прямую зависимость от мощности, которая будет подключаться к электрической сети. Для гарантии безопасности можно определить самый мощный электроприбор в помещении и использовать все кабели, подходящие для этого прибора по параметрам. Например, при мощности в 2 кВт нужно покупать кабели ВВГ 2х1,5, либо же ВВГ 3х1,5. Каждый вариант должен сопровождаться заземлением.
Существует огромное количество различных видов кабеля для розеток, но специалисты советуют брать медные, ведь они значительно безопаснее в эксплуатации. Но стоит отметить, цена на данные изделия выше, чем на алюминиевые. В любом случае, не стоит экономить на этом товаре.
Таблица приблизительных мощностей электроприборов
Мощность потребляемой электрической энергии является одним из наиболее важных параметров бытового прибора. Для самостоятельного расчета потребляемой мощности важна величина напряжения и сила источника.
Показатели мощности (Р) в этом случае высчитываются в процессе перемножения силы тока с показателем напряжения электросети.
Средняя мощность самых распространенных энергозависимых бытовых приборов
| Прибор | Мощность (кВт) |
| Водогрейное оборудование | 1,2-1,5 |
| DVD-проигрыватель | 0,3 |
| Насосное оборудование | 0,25 |
| Видеомагнитофон | 0,04 |
| Гриль | 1,2-2,0 |
| Галогеновый источник света | 0,1 |
| Дрель | 0,15-0,8 |
| Бритва | 7,0 Вт |
| СD-плеер | 7,0 Вт |
| Зарядное устройство мобильного телефона | 0,025 |
| Духовой шкаф | 1,0-2,0 |
| Кондиционер | 1,0-3,0 |
| Магнитофон | 0,01-0,03 |
| Игровая приставка | 0,01-0,03 |
| Кофеварка | 0,6-1,5 |
| Лампа накаливания | 0,02-0,25 |
| Люминесцентные газоразрядные источники света | 0,25-0,6 |
| Морозильная камера | 0,7 |
| Микроволновая печь | 1,5-2,0 |
| Настольный вентилятор | 0,042 |
| Музыкальный центр | 0,05-0,5 |
| Обогреватель | 1,0-2,4 |
| Ноутбук | 0,08 |
| Персональный компьютер | 0,28-0,75 |
| Паяльник | 0,025-0,12 |
| Пылесос | 0,4-2,0 |
| Принтер | 0,35 |
| Сканер | 0,015-0,1 |
| Миксер | 0,18 |
| Тепловой вентилятор | 1,5 |
| Стиральная машина | 4,0 |
| Утюг | 0,25-2,0 |
| Тостер | 0,6-1,5 |
| Фен | 1,0 |
| Факс | 0,6 |
| Телевизор | 0,07-0,2 |
| Холодильник | 0,15-0,6 |
| Электрический лобзик | 0,4-0,8 |
| Электрическая грелка | 0,2 |
| Электрический чайник | 1,0-2,5 |
| Электрическая плита | 1,1-6,0 |
| Энергосберегающий источник света | 0,08-0,1 |
Приблизительные показатели мощности энергозависимого прибора представлены произведением силы тока и напряжения, поэтому для расчетов используется стандартная простая формула Р = I × V.
Какое сечение выбрать
Мы с вами определились, что нельзя устанавливать провода с сечением меньше, чем 1,52. Но, такой провод устанавливать в комнате не совсем логично, ведь к не получится подключить мощные электроприборы. Да и проводка будет постоянно нагреваться, чего допускать нельзя. Если считается, что такое сечения хватит, то выбросьте эту мысль из своей головы! В любой момент может возникнуть надобность подключить что-то мощное, или просто вы будете использовать одну розетку на пять приборов.
Такая надобность может появиться не зразу, лет через пять, но разве вы будете потом ради этого менять всю проводку? Так что, лучше обезопасить себя заранее. Для однофазной сети выбирайте сечение 2,52.
Если у вас трехфазная сеть, смотрите следующую таблицу:
Конечно, на трехфазную сеть можно устанавливать провод с сечением 1,52. Однако на всякий случай мы рекомендуем перестраховаться, цена в этом случае вырастит не сильно, а мощность вашей проводки увеличится существенно.
Для более точного расчета сечения, рекомендуем использовать наш калькулятор, который позволит рассчитать сечения кабеля или провода онлайн.
