Какой антенный кабель нужен для цифрового телевидения – Выбираем коаксиальный кабель

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

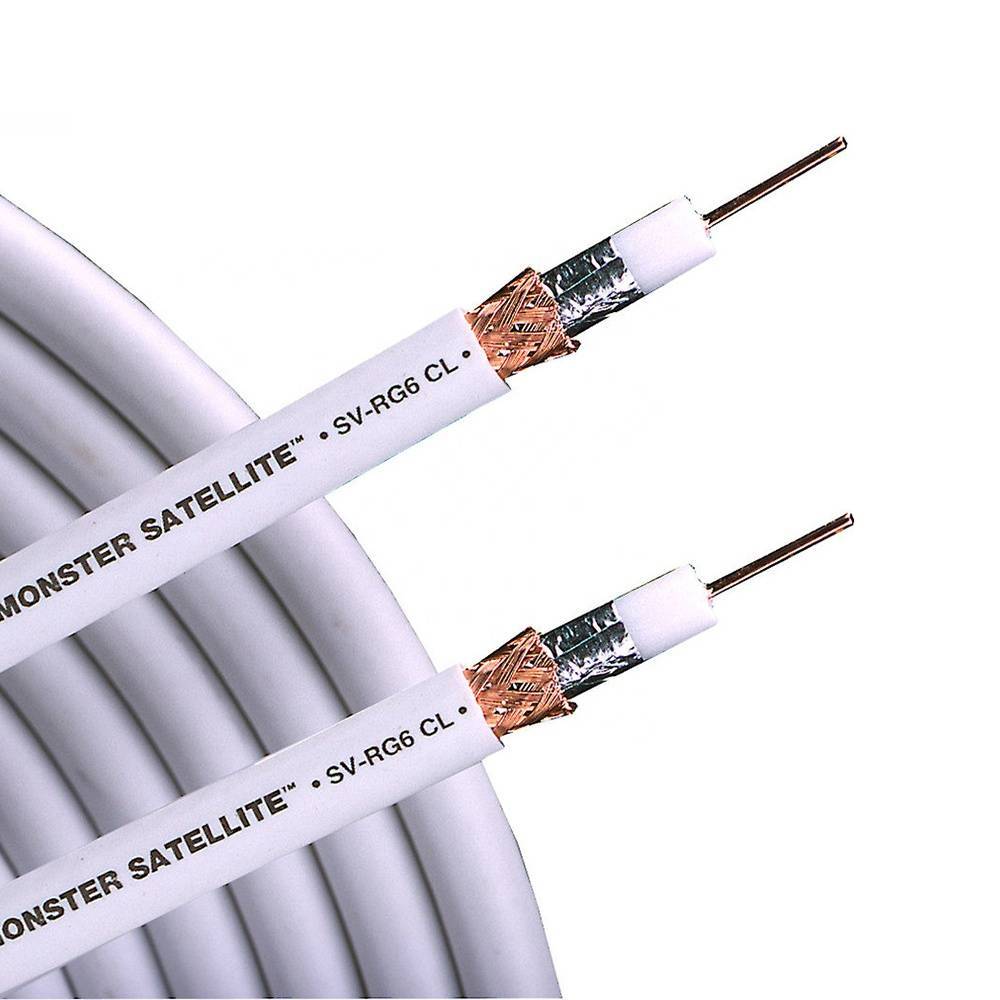

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных – медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток.
Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

• CABLETECH – фирма-производитель CABLETECH (Китай).
• RG 6U/48 – марка кабеля.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – волновое сопротивление 75 Ом.
• 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Обзор популярных моделей

Наиболее качественные модели проводников:

RG-6U. Один из востребованных типов проводников. Получил популярность среди потребителей благодаря низкой цене и высоким свойствам. Кабели RG-6U часто используются для замены старых проводников типа РК. Основной недостаток заключается в быстром износе и поломке, если провод прокладывается по улице. В основе изделия лежит медный проводник, продукты RG-6U характеризуются наличием двойного слоя экранирования. Изоляционная составляющая выполнена из специального полиэтилена, а в качестве внешнего проводника применяется лента из алюминия. Оболочка изделия изготавливается из полиэтилена черного или белого цвета, первый вариант лучше использовать для укладки по улице, а второй — в помещениях.
SAT-50. Вариант относится к категории более качественных изделий. Представляет собой антенный провод, в котором внутренний проводник выполнен из меди, его размер составляет 1 мм. Экранирующий слой изготовляется из полиэстера и алюминия, в кабеле он выполняется в виде медной оплетки. Величина сопротивления в таких проводниках составляет 75 Ом. По утверждению производителя, ресурс эксплуатации в среднем составляет около пятнадцати лет.
DG-113. Стоимость этого изделия более высокая, но и кабели имеют хорошие характеристики. Изделие обладает повышенным параметром экранирования, в таких продуктах он составляет от 90 Дмб. Это способствует передаче высококачественных импульсов. По факту сбои и помехи практически не наблюдаются. Ресурс эксплуатации составит не менее десяти лет.
SAT-703. Один из качественных проводников. Изделие позволяет осуществить передачу импульсов, его целесообразно использовать для подключения к спутниковым тарелкам. Практика показывает, что провода SAT-703 отлично справляются со своими задачами в условиях улицы, поэтому их можно использовать для внешней прокладки. Это достигается благодаря устойчивости к температурным перепадам. В качестве основы применяется центральная жила, а сам проводник характеризуется наличием двойного экранирования. Ресурс эксплуатации в среднем составляет от пятнадцати лет.
RG-59U. Востребованный тип проводников, его использование способствует качественной передаче высокочастотных импульсов на большие расстояния. Оснащается двойным слоем экранирования. В основе кабеля лежит внутренний провод, выполненный из стали

Такая конструкция обеспечивает высокую прочность и гибкость изделия, что важно при монтаже кабельных сетей. Ресурс службы в среднем составляет около десяти лет.

Выбираем кабель для своих нужд

Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.

RG-6U

Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм2 до 0,816 мм2 (зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.

Отметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.

Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.

Средняя стоимость: 9 – 20 рублей за 1 м.

РК-75

Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм2 до 1,63 мм2. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм2. Более толстый кабель стоит брать только для спутникового телевидения.

Наружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.

Средняя стоимость: 13 – 30 рублей за 1 м.

SAT-50

Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм2, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм2 и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.

Коэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.

Средняя стоимость: 30 – 50 рублей за 1 м.

SAT-703

Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм2 и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.

Благодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.

Средняя стоимость: 35 – 60 рублей за 1м.

DG-113

Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм2. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.

Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле

Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги

Средняя стоимость: 55 – 70 рублей за 1 м.

Советы по эксплуатации

Чтобы избежать преждевременного выхода из строя провода, придерживайте следующих рекомендаций:

1. Выбирая антенный кабель к телевизору для квартирного подключения, следует покупать модель, обладающей большой пропускной способностью волн.
2. Для уличной прокладки в регионах с экстремальными погодными условиями (аномальная жара, чрезмерные колебания температур, повышенный уровень осадков, слишком низкая температура) выбирайте провода со специальной пропиткой.
3. В процессе прокладки не нужно делать слишком много спаек и соединений, поскольку это негативно отражается на качестве сигнала. Прокладка цельного провода – оптимальное решение.
4. Не следует использовать разветвители кустарного производства, целесообразней обзавестись фирменным устройством. Кроме того, разветвители и усилители сигнала должны располагаться в доступных местах – не исключено, что со временем возникнет поломка, соответственно будет проводиться ремонт.
5. В процессе монтажа придерживайте рекомендаций производителя. Особенно это касается радиуса изгиба и расстояния между креплениями.
6. Ни в коем случае нельзя прокладывать коаксиальный кабель вблизи с электрическими приборами – это может стать катализатором появления помех.

Предложенные экспертные советы помогут сделать правильный выбор. В результате, вы достигнете максимально высокого качества подключения телевизионного оборудования.

Источники

• https://tehnika.expert/cifrovaya/televizor/vybor-televizionnogo-kabelya.html
• https://ProSmartTV.ru/tehnologii/koaksialnyj-televizionnyj-kabel.html
• https://prosmartv.ru/receiving/televizionnyj-antennyj-kabel-dlya-tv.html
• https://tvdigitally.ru/efirnoe-tsifrovoe-televidenie/kakoj-kabel-luchshe-sem-prakticheskih-sposobov-proverki-kachestva
• https://ProDigTV.ru/efirnoe/antenna/kabel-dlya-tsifrovogo-televideniya
• https://cifrovoetv-rf.ru/digital-television-cable-which-is-better/
• https://resiverplus.ru/kakoj-kabel-nuzhen-dlya-antenny
• https://vyborok.ru/qa/electronics/televizionnyj-kabel-kakoj-luchshe.html
• https://teleinside.ru/antennyj-kabel-dlya-televizora/

Топ-5 лучших коаксиальных ТВ кабелей

Сегодня изготовлено много коаксиальных кабелей для телевизора, заменивших компонентные с разъемами типа тюльпан. Однако не все они характеризуются отменными показателями.

Рассмотрим, какой лучше использовать коаксиальный кабель для звука на примерах конкретных моделей.

SAT 50

Производством этого телевизионного кабеля для цифрового телевидения занимается компания Cavel, зарегистрированная в Италии. Он необходим для передачи видео и звуковых дорожек, которые занимают высокие частоты. Предусмотрено 2 фильгированных слоя. Экран позволяет заблокировать помехи, и увеличить качество передачи сигнала.

Из-за наружной изоляции устойчив к осадкам и негативному воздействию ультрафиолета. Монтаж возможен и за пределами окна. Служит не менее 15 лет. Стоимость одного метра – от 30 до 50 руб.

RG 6U

Он имеет покрытие из меди и стальной проводник. Изоляция снаружи выполнена из поливинилхлорида, а внутри находится полиуретановый диэлектрик.

Подойдет для тех случаев, если нужно делать повороты в углах. Также он характеризуется низкими показателями заглушки сигнала – всего 9,2 дБ. Недостаток этой модели только в том, что снаружи имеется поливинилхлоридная изоляция.

Поэтому целесообразно применяться его лишь для внутридомовых работ. Стоимость одного метра – от 9 до 20 руб.

SAT 703

Это не менее популярная модель, которой допустимо проложить расстояние до 50 м. Предусмотрена система экранирования высокого качества. Она состоит из луженой проволоки меди и двух фольгированных слоев.

Показатель усиления – около 80 дБ. Это позволяет сохранять необходимое качество сигнала, даже при большом расстоянии между антенной и приемником. Если вы примените разветвитель, сможете соединить несколько телевизоров.

Имеется вспененный диэлектрик, который обеспечивает малое затухание. 1 м провода вам обойдется в 35-60 руб.

РК 75

Производством занимается российская компания. Модели отличаются сечением проводника, изоляцией и оплеткой.

Наружная изоляция – поливинилхлоридная, а оплетка изготовлена из луженой проволоки меди. Эта модель способна работать в диапазоне температур от — 60°С до +60°С. Также она устойчива к осадкам и ультрафиолетовым лучам. Изгибы должны быть не менее 30 мм. Стоимость одного метра от 13 до 30 руб.

DG 113

Подойдет для подключения не только цифрового, но и кабельного или спутникового телевидения. Характеризуется хорошим качеством передачи сигналов из-за экрана из двух слоев фольги и луженой меди.

Характеризуется отменными влагозащитными свойствами, которые обеспечивает углеводородный слой на вспененном диэлектрике.

Производитель утверждает, что он прослужит вам не менее 15 лет. Однако все зависит от качества прокладывания, и методов эксплуатации.

Зачастую применяется для наружной прокладки, ведь внутри можно проложить более дешевые альтернативные варианты. Цена одного метра составляет 55-70 руб.

На что обратить внимание, выбирая телевизионный кабель?

Во время выбора конкретной марки следует принимать во внимание максимальное количество индивидуальных факторов: параметры сигнала, технические характеристики кабеля, фактические условия эксплуатации и т. д

Материал изготовления защитного слоя

Это интересно! Все полимеры под влиянием УФ-лучей теряют пластичность, появляются микротрещины, со временем увеличивающиеся до критических размеров. Процесс происходит из-за ослабления межмолекулярных связей в цепочках.

Для повышения устойчивости в пластик добавляются специальные присадки, уменьшающие негативное последствие влияния атмосферных факторов. Такие кабели рекомендуется использовать для монтажа внешних линий, поскольку стоят они относительно дорого. Внутри помещения разрешается применять более дешевые варианты слаботочных кабелей.

Вторичное сырье получают в результате специальной переработки различных отходов. Вследствие длительной эксплуатации они потеряли свои первоначальные характеристики, имеют небольшую механическую прочность, очень негативно реагируют на солнечные лучи.

Механическая прочность

Проверить качество полиэтилена очень просто – достаточно приложить к отрезку нагрузки на разрыв, несколько раз резко согнуть/разогнуть кабель. Если обнаружится, что полимеры легко вытягиваются или трескаются, то покупать такие кабели не стоит. Низкая цена не должна быть решающим фактором при выборе.

Расстояние от источника сигнала до потребителя

Несмотря на низкое сопротивление токопроводящих жил, потери сигнала во всех случаях имеются. Чем больше расстояние – тем они выше. Уменьшить негативное влияние можно за счет увеличения сечения, соответственно, чем дальше телевизор от антенны или внутренней разводки – тем толще должен быть провод.

Важно знать! Для слишком больших диаметров могут потребоваться специальные переходники для соединения линий и потребителей. Дополнительную информацию можно получить у профессионалов

Но они должны быть объективными и меть целью не увеличение количества продаж, а оказание помощи потребителям

Дополнительную информацию можно получить у профессионалов. Но они должны быть объективными и меть целью не увеличение количества продаж, а оказание помощи потребителям.

Характеристики экрана

Лучше покупать кабели, имеющие минимум два экранирующих слоя, они гарантируют максимальную защиту сигнала от негативных воздействий внешних магнитных или электромагнитных полей. Как правило, современные высококачественные кабели имеют слой фольги и дополнительную обмотку из тонкой металлической стальной или медной проволоки.

Толщина

Этот параметр позволяет непрофессионалам примерно получить представление о технических характеристиках кабеля. Диаметр внешней оболочки не может быть меньше 3,5 мм.

Как правильно выбрать

В первую очередь необходимо сразу продумать, где будет проходить вся система. Если антенна находится за пределами дома,  и провод будет проходить по улице, то необходимо выбрать такой, который устойчив к перепаду температур и влаге. Это зависит от плотности оплётки кабеля, его диаметра, специальных пропиток и углеродного слоя. Чем он толще, тем толще жила (а от этого зависит и показатель затухания сигнала) и тем он устойчивее к климатическим и механическим повреждениям. Если антенна находится на окне или балконе, то нет необходимости брать самый большой — вполне хватит кабеля с внешним диаметром 6–7 мм.

Провода для спутникового и кабельного телевидения отличаются. То есть, по устройству они полностью одинаковые — жила, изоляция, внешний проводник и оболочка. Только вот спутниковый сигнал вместе с питанием конвекторов проходит по жиле (чаще всего медной), а кабельный — по поверхности проводника. Поэтому провода с тонкой жилой (меньше 1 мм в диаметре) не способны пропускать спутниковый сигнал без помех.

Монтировать антенный провод рядом с силовым можно только в том случае, если их внешний диаметр 6–10 мм и усилена защита от помех. Загибать толстые электрокабели можно под углом не больше 90°.

Можно обобщить всё вышесказанное одним утверждением — чем толще телевизионный провод, тем лучше.

Плотная оплётка кабеля — показатель его долговечности. Она не должна легко «отдираться», её нельзя поцарапать, например, ногтем. Однако слишком жёсткая изоляция не даст возможности согнуть антенный провод.

Сегодня в качестве внешнего проводника используют фольгу или алюминиевую плёнку. Отсутствие этого обычно указывает на то, что перед вами товар не лучшего качества.

Хороший антенный провод обычно состоит из медной жилы. Нет никаких подтверждений тому, что именно этот материал подходит лучше, чем другие сплавы. Но, если есть выбор — лучше покупать антенный кабель с медной жилой.

Цвет оболочки, несмотря на бытующее в узких кругах мнение, не указывает ни на что. Цвет провода может быть любой — тот, который нравится. Особые расцветки производители используют для того чтобы отличить телевизионный от силового, если они монтируются рядом.

Узнать «состав» электрокабеля можно, попросив продавца сделать срез, поэтому лучше избегать запакованный товар, даже если на упаковке всё написано. Хороший вариант — медная жила с сечением от 1 мм, плотная изоляция, слой фольги и медной оплётки из олова и плотная оболочка.

Длина электрокабеля — дело сугубо индивидуальное. Перед покупкой необходимо рассчитать не минимальное расстояние от антенны до ТВ, а учитывать все отступы по низу стены и повороты. Также необходимо брать антенный кабель «с запасом» на случай, если в будущем захочется переставить телевизор в другое место.

Комплектующие для кабелей — это коннекторы, переходники и разветвители. Их лучше выбирать в том же месте, где покупается провод, чтобы продавец помог подобрать подходящие по диаметру детали. Также для спутниковых кабелей лучше приобрести угловые переходники для того, чтобы не загибать их.

Что учесть при выборе антенного кабеля?

Перед покупкой кабеля надо обратить внимание на следующие моменты:

• Сердцевина из меди обладает хорошей теплопроводностью. При сверхвысоком напряжении предохранитель телевизора среагирует моментально. Проводники из стальных сплавов считаются более прочными, но при скачках напряжения сработают менее эффективно.
• Чем больше толщина жилы, тем сигнала меньше потерь у сигнала. Для трасс длиной от 50 м желательно использовать кабели с толстыми медными сердцевинами сечением не менее 1 кв. мм. При небольшой длине достаточно поперечного сечения до 0,9 кв. мм.
• Большинство моделей имеет коэффициент экранирования 60 -80 дБ, в дорогих моделях — около 90 дБ. Чем выше этот параметр, тем изделие эффективнее.
• Внешний изолятор из поливинилхлорида подходит для внутренней прокладки при подключении телеприёмника к общедомовой антенне или кабельному ТВ-каналу. Для наружного монтажа требуется провод с внешней оболочкой из светостабилизированного полиэтилена, более стойкого к разрушительному воздействию УФ лучей. На технические характеристики материал изготовления оболочки влияния не оказывает.
• Проволочная экранирующая оплетка удешевляет изделие, но повышает коэффициент затухания. Подходит для комнатной антенны. Сплошные фольгированные плёночные экраны минимизируют коэффициент затухания. Используются для уличных трасс. Фольга ограждает от шумов лучше, но склонная к разрушению на изгибах. Для сложного монтажа лучше брать дорогостоящие изделия с экранирующим слоем из фольги покрытой проволочной оплёткой.
• Штекер в формате винта и гайки более удобен в монтаже. Требуется оголить провод, вставить внутрь штекера, затем закрутить. Когда паяльник не пугает, лучше выбирать штекеры, где есть возможность припаять кабель.

Выбирая ТВ-кабель, дополнительно рекомендуется почитать отзывы и познакомиться с экспертными рейтингами.

Итоги: какой кабель для цифрового телевидения купить?

• Для прокладки исключительно внутри помещения (если антенна стоит на балконе) подойдет RG-6U или РК-75. Ими же можно свободно подключить антенну к двум и более телевизорам.
• Для прокладки внутри и снаружи на расстоянии не более 20 м до антенны можно взять РК-75.
• Если в будущем планируете поменять цифровое на спутниковое ТВ, то сразу монтируйте SAT-50 — у него медная жила, и при подъеме кабеля до 30 м его хватит за глаза.
• Если расстояние от телевизора до антенны около 50 — 100 м и вы не хотите потерь качества сигнала, то лучше берите SAT-703 или DG-113.
