Конструктивные особенности и принцип работы
Просматривая информацию о том, какую модель приточного клапана лучше выбрать, где стоит установить приспособление, важно сначала разобраться в особенностях конструкции, а также изучить принцип работы устройства. По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации, шумоподавления
По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации, шумоподавления.
Конструкция приточного клапана элементарна. Для монтажа устройства не требуется узкопрофильных навыков. Однако миниатюрное приспособление способно обеспечить комфортные условия, здоровую атмосферу в квартире многоэтажного дома, частном доме
Далее рассмотрим более подробно об основные элементы конструкции приточного клапана:
- Воздуховод приточного клапана. Выглядит, как пластиковая трубка, диаметром 6-14 см. От этого параметра зависит производительность клапана, максимальный объем воздуха, который может быть подан в квартиру с его помощью. По трубке воздух с улицы попадает в помещение.
- Вентиляционная решетка проветривателя может иметь разный внешний вид, отличаться по функционалу. Самый простой вариант – алюминиевая или пластиковая сетка, препятствующая проникновению в квартиру мусора, крупных насекомых. Более продвинутые модели обеспечивают защиту от осадков, оснащаются противомоскитной сеткой, способной противостоять мухам, комарам, мошкам.
- Оголовок (регулятор интенсивности работы) – элемент, закрывающий клапан с внутренней стороны. Он обеспечивает регулировку подачи воздуха, отличается привлекательным внешним видом. Размеры, форма, место расположения отверстий, пропускающих воздух, могут отличаться в различных моделях.
- Тепло-шумоизоляция клапана. Чтобы стена, соприкасающаяся с воздуховодом, не промерзла зимой, пластиковая трубка по всей длине выкладывается теплоизоляционным материалом. Зачастую изделие имеет форму рукава.
- Фильтр стенового проветривателя. Материал располагается в оголовке, не позволяет проникать в квартиру пыли, цветочной пыльце, прочим аллергенам. В зависимости от модели, бренда используются разные наполнители.
Дополнительным элементом в конструкции приточного клапана является уплотнительное кольцо, заслонка. Благодаря их использованию сильные порывы ветра не доставляют дискомфорта во время эксплуатации приспособления.
Несомненным плюсом приточного клапана являются его небольшие размеры, возможность установки в любом месте. Располагая приспособление над радиатором отопления легко избежать снижения температуры воздуха в комнате без дополнительных усилий
Принцип работы проветривателя, такой же простой, как и его конструкция:
- Воздух забирается с улицы через решетку.
- Проходя через воздуховод, поток прогревается.
- Фильтр обеспечивает очистку воздушных масс от пыли.
- Скорость потока регулируется специальной заслонкой.
При наличии приточного клапана, воздух в квартиру поступает без перерыва. При этом окна будут закрыты, в помещение не будет проникать холод, пыль с улицы, как при обычном проветривании.
Устанавливая приточный клапан, важно понимать, что только созданием притока воздуха не решить проблемы с вентиляцией. Чтобы обеспечить здоровую атмосферу в помещении, необходимо наладить работу вытяжки, создать условия для перемещения воздушных потоков между комнатами
Для этого устанавливаются решетки или оставляется зазор между створкой и полом не менее 15 сантиметров.
Чтобы разобраться с тонкостями создания эффективного воздухообмена в комнатах, рекомендуем ознакомиться с правилами обустройства вентиляции в частном доме или квартире.
Источник https://grand-haus.ru/strojka-i-remont/pritochnyj-klapan.html
Источник
Источник
Источник
Виды приточных вентиляций
Приточная вентиляция – это специальная система подачи свежего воздуха из улицы в помещение. При этом окна открывать не нужно. Благодаря системе фильтров пыль, выхлопные газы из уличного воздуха не поступают внутрь помещения. Иногда устройство также дополнительно подогревает подаваемый воздух. Приточная вентиляция бывает нескольких видов:
- проветриватель;
- аэрогивер;
- бризер;
- клапан;
- центральная система.
Все устройства обеспечивают поступление чистого и свежего воздуха извне. Но у них есть некоторые отличия.
Проветриватель
Проветриватель монтируется на окно или в стену. Оконные и стеновые устройства работают за счет разницы в давлении между домом и улицей. Их схема работы выглядит так:
- Воздух подается в верхнюю часть помещения.
- Конвекционные потоки свежего воздуха выталкивают загрязненный воздух.
- Помочь выйти застоявшемуся воздуху помогает естественная вентиляция в квартире: через систему вытяжной вентиляции застоявшийся воздух выходит наружу здания. Обычно такая вытяжка расположена в ванной комнате или на кухне.
- Воздухообмен постоянно повторяется.
Некоторые модели подают чистый воздух не за счет разницы давления, а с помощью встроенных вентиляторов. Они нагоняют воздух и принудительно вытесняют застоявшийся воздух.
Зимой оконные и стеновые вентиляционные приборы не промерзают. Они также оснащены регулировкой, которая позволяет настроить подачу определённого объема воздуха. В некоторых моделях есть опции очистки, подогрева и рекуперации воздуха.
Аэрогивер
Представляет собой бытовой прибор, который обеспечивает приток свежего воздуха. Внешне напоминает небольшой белый ящичек. Может быть размещен на стене или окне. По сути, это альтернатива привычного кондиционера, но более полезная для здоровья.
Кондиционер работает с внутренним воздухом помещения. Он обеспечивает его циркуляцию и охлаждение. Существуют, конечно, модели с приточной системой подачи воздуха. Но их эффективность мала. К тому же, у таких кондиционеров есть ограничения по температуре воздуха снаружи. Если она ниже +3°С, функция забора воздуха извне блокируется автоматически.
Аэрогивер работает по-другому:
- Воздух с улицы подается через отверстие в наружной стене.
- Затем воздух проходит через вентиляционную решетку, пылевой, угольный фильтр.
- За счет системы фильтров воздух очищается от пыли, мелких твердых частиц, пыльцы растений, бактерий, выхлопных газов, испарений, запахов, формальдегидов и аммиака.
- После фильтрации очищенный воздух поступает в помещение. Иногда он дополнительно подогревается.
Аэрогивер оснащен электронными сенсорами. Они реагируют на влажность и температуру воздуха. Их можно настроить на нужные параметры. Стоимость таких устройств значительно ниже, чем кондиционеров. Но пользы они приносят больше. Да и монтаж аэрогиверов не требует особых усилий. Достаточно проделать отверстие и прикрепить устройство к стене.
Бризер
Бризер – это компактное устройство, с помощью которого можно проветрить помещение, не открывая окно. Он принудительно подает воздух извне, фильтрует его, подогревает до нужной температуры. Управлять некоторыми моделями можно через смартфон.
Принцип работы практически не отличается от предыдущих устройств: воздух с улицы через впускное отверстие снаружи здания проходит путь через корпус бризера. Внутри устройства он очищается через систему фильтров, нагревается и нагоняется вентилятором внутрь помещения.
Приточный клапан
Выглядит как пластиковая труба. Длина трубы может быть разной – в зависимости от толщины стены. Внешний торец защищен дождеотбойником или москитной сеткой. С внутренней стороны торец закрыт декоративным пластиком с заслонкой. С ее помощью можно регулировать поток воздуха. Внутри трубы расположен фильтр грубой очистки и тепло-шумоизоляция. Для установки приточного клапана в стене бурится отверстие.
Клапан подает воздух пассивным способом. В его устройстве нет вентилятора и нагревателя. Он также не способен обеспечить высокий уровень фильтрации.
Центральная приточная вентиляция
Подает воздух сразу в несколько помещений через вентиляционные каналы. Способна круглые сутки подавать свежий воздух внутрь здания. Как правило, проектируется до начала строительных работ. Но бывают случаи, когда центральная приточная вентиляция размещается в здании, которое уже эксплуатируется.
Стеновые приточные клапаны: отличия разных моделей
| Рисунок | Модель/ бренд | Диаметр канала, мм | Цена, руб. | Примечание |
 | 10 КП/ Эра | 100 | 670-880 | Производитель предлагает изделия с максимальной длиной канала от 50 до 100 см. Это – недорогой простой клапан, без регулировок, с внешней решеткой из пластика. |
 | 10 КП-02/Эра | 100 | 940-1020 | В этой модели установлена защитная крышка снаружи. Она предотвращает попадание внутрь капель дождя при сильном ветре. |
 | Домвент | 40 | 1480—1590 | В комплект входят не только основные части изделия, но и крепежные элементы. Небольшой диаметр канала упрощает создание отверстия в сене. Особая конструкция обеспечивает сохранение функциональности при очень низкой температуре воздуха на улице (до -50°C). |
 | Оптима/Домвент | 40 | 1650—1750 | Усовершенствованная модель, с более эстетичным компактным внутренним блоком. |
 | TL 98F | 102 | 1720—1780 | Длина канала воздуховода регулируется. |
 | КП 04/Эра | 100 | 2100—2200 | Защитный наружный колпак из нержавеющей стали. |
 | КИВ -125 | 130 | 2800—3100 | Комплект с регулировкой притока воздуха, изоляционными материалами, механическим фильтром. |
Как устроен клапан Домвент?
Собственно, сам клапан Домвент представляет собой трубку из пластика, которую монтируют сквозь стену обслуживаемого здания. Один конец трубы выходит в сторону улицы, а другой в помещение. Собственно, через данную трубку внешний воздух и проходит внутрь помещения.
Однако не все так просто. Стеновой клапан Домвент обладает системой фильтрации проходящих потоков свежего воздуха. Фильтр задерживает различный мелкий сор, насекомых, атмосферные осадки и даже мелких птичек.
«Начинка» приточного клапана Домвент
Защиту от сора обеспечивает решетка, которая может нести декоративную функцию – то есть можно подобрать приемлемый цвет или текстуру решетки, либо раскрасить ее самостоятельно. Но это уличная сторона, а внутри здания наконечник трубки представляет собой прямоугольное устройство (корпус клапана).
Характеристики
Вентиляционный клапан Домвент имеет достаточно неплохие характеристики для устройств такого типа, и все это за сравнительно (относительно аналогов) небольшую стоимость.
Характеристики приточного клапана Домвент:
| Материал корпуса: | пластик |
| Габариты изделия Домвент: | 180х85х84 миллиметра (по системе ДхШхВ) |
| Длина внутристенной трубки: | 650 мм |
| Диаметр внутристенной трубки: | 40 мм |
| Материал изготовления внутристенной трубки: | пластик |
| Материал изготовления теплоизолятора для трубки: | вспененный полиэтилен |
| Диаметр теплоизолятора для трубки: | 60 мм |
| Материал изготовления наружной решетки: | пластик |
| Высота или же толщина наружной решетки: | 3 миллиметра |
| Размеры (диаметр) наружной решетки: | 60 мм |
Стандартная (базовая) комплектация изделия:
- пластиковая трубка, причем она частично гофрирована;
- теплоизолятор;
- наружная округлая решетка;
- клапанный корпус;
- крышка для корпуса;
- шумопоглотитель с фильтром от москитов (сеткой);
- набор дюбелей для установки (в комплекте 4 штуки).
Принцип работы
Приточный клапан Домвент является пассивной вентиляционной системой, при которой перемещение воздушных масс обеспечивается за счет разницы в давлении внешнем и внутреннем. Таким образом клапан «закачивает» свежие воздушные массы внутрь обслуживаемого помещения за счет разницы температур.
Принцип работы приточного клапана Домвент
Воздух при этом фильтруется, а уличный гул и гам не слышен, в отличие от применения режима микропроветривания на пластиковых окнах. Внутренний уплотнитель устройства дополнительно снижает уровень внешнего шума, обеспечивает защиту от мелких насекомых и регулирует количество воздухообмена.
Создание полноценной вентиляционной системы в помещении возможно лишь при наличии вентиляционной шахты или хотя бы вытяжного вентилятора.
Аналоги
Существует достаточно большое количество аналогов приточного клапана Домвент, больше пятидесяти (и это если брать только различные брэнды).
Примерно в такой же ценовой нише с Домвентом находятся следующие модели клапанов:
- модель New-Air, с обеспечением притока воздуха в 25 кубов/час – стоимость примерно 600 рублей;
- модель Арктос СПК – стоимость примерно 1200 рублей;
- модель Вентс ПС 101 с габаритами 154х154 мм (решетка) – стоимость около 1400 рублей;
- ближайший аналог Домвента – Домвент Оптима со стоимостью в 2000-2500 рублей.
Где продается и сколько стоит?
Стоимость приточного клапана Домвент в среднем составляет 1500 рублей, несколько большую стоимость имеет ближайший аналог – Домвент Оптима. При этом особой разницы в них нет, кроме специфических нюансов.
Выбор воздухообменника
Прежде, чем купить приточный клапан в стену, нужно проверить его на соответствие некоторым важным критериям:
Прибор не должен стоить слишком дёшево, качественное устройство, снабжённое необходимым количеством функций, стоит не менее трети средней стоимости металлопластикового окна. Клапан должен устанавливаться непосредственно в оконную раму или в стену рядом с окном
Важно проверить возможность подобной установки. Необходимо определиться с типом управления проветривателя – механическим или автоматическим
Автомат значительно упростит необходимость контроля оптимальной температуры и влажности в доме.
Следует обратить внимание на уровень шумозащиты прибора
Способность клапана переносить температурный режим региона
Циркуляция воздуха в помещении с приточным клапаном
Виды приточных клапанов
Сегодня производители предлагают самые разные модификации проветривателей.
- оконные приспособления, имеющие постоянное сечение;
- стеновые модели, оснащенные регулятором интенсивности подачи воздуха;
- стеновой клапан с принудительной подачей воздуха.
Чтобы выбрать лучший приточный клапан и установить его в окно или стену, важно разобраться, чем отличаются модели
Все модели выполняют одну задачу – обеспечивают здоровую атмосферу в помещении, повышают скорость воздухообмена. Однако различия в конструктивных особенностях приводят к разнице в функциональности приспособлений.
Вид #1 — проветриватели для пластиковых конструкций
Приточные клапаны, предназначенные для окон ПВХ, считаются самыми распространенными решениями, позволяющими обеспечить эффективный воздухообмен в квартире, частном коттедже. Конструктивно, оконный проветриватель мало чем отличается от стенового. Он представляет собой щель, оснащенную заслонками. Производительность приспособления колеблется в пределах 3-7 кубических метров в час.
Чаще всего оконные проветриватели используются для пластиковых конструкций, обеспечивающих высокую герметичность. Однако они могут быть установлены и на деревянных или алюминиевых системах.
Для корректного функционирования оконного приточного клапана должны быть выполнены перечисленные ниже условия:
- в помещении должна быть исправная вытяжка;
- разница температур в квартире и на улице должна составлять не менее 5°.
Минусом использования устройства считается вероятность понижения температуры воздуха во время сильных морозов. К сожалению, полностью перекрыть оконный клапан не получится. Для обеспечения изоляции его наружную часть заклеивают.
К плюсам оконных проветривателей относится:
- небольшой размер приспособления, который располагается на створке, не портит интерьер;
- монтаж не требует наличия профессионального инструмента, специальных навыков, пол времени не занимает более часа;
- при использовании клапана не нарушается звукоизоляция;
- поступающий в помещение воздух направляется вверх, что исключает возникновение сквозняков;
- доступная стоимость.
Благодаря разнообразию моделей, можно выбрать клапан приточной вентиляции с необходимой производительностью.
Вид #2 — стеновые клапаны с регулятором подачи воздуха
Клапан приточной вентиляции может быть оснащен ручным или автоматическим управлением.
При наличии электронного контроллера, устройства реагируют на перепады давления, уровень загрязнения воздуха в помещении, показатели влажности.
Особенности эксплуатации стеновых моделей практически не отличаются от использования оконных клапанов, кроме отдельных моментов:
- мощность стенового проветривателя может достигать 70 кубических метров в час;
- приспособление оснащено фильтром, который очищает воздух;
- монтаж устройства сложнее, требует использования профессионального оборудования.
Помимо всего перечисленного выше, стеновые модели оснащены регулятором подачи воздуха.
Благодаря конструктивным особенностям приспособления предотвращается попадание влаги с улицы в помещение, обеспечивается высокий уровень шумоизоляции.
Особенностью эксплуатации стеновых моделей является необходимость обслуживания, о которой известно не всем пользователям. Каждый сезон необходимо разбирать приточный клапан, чистить фильтры.
Вид #3 — клапаны с механической вентиляцией
Модели, которые осуществляют принудительную подачу воздуха, имеют перечисленные ниже конструктивные особенности:
- использование вентилятора с электроприводом;
- наличие дополнительной фильтрации;
- обеспечение подогрева воздушных потоков.
Устройства с принудительной подачей воздуха отличаются повышенной производительностью. Они обеспечивают подачу до 120 кубических метров каждый час, оснащаются угольными фильтрами, способными тщательно очистить входящий поток от вредоносных примесей.
К преимуществам подобных решений стоит отнести:
- эффективную работу даже при отсутствии исправной вытяжки;
- высокое качество очистки поступающего в помещение воздуха;
- быстрая нормализация уровня влажности в квартире.
Единственным минусом клапана с принудительной подачей воздуха, считается высокая стоимость.
Такое устройство может быть установлено в любом удобном месте, без привязки к радиаторам отопления, подогревающим воздушные массы, поступающие с улицы.
Когда необходим приточный клапан?
В связи с массовой заменой деревянных оконных систем на пластиковые конструкции, эффективность естественной вентиляции стала ощутимо ниже. Если через микрозазоры между деревянными створками воздух с улицы легко проникал в помещение, то герметичные пластиковые конструкции исключили такую возможность. В подобной ситуации скорость движения воздушных потоков существенно снижается, что негативно сказывается на микроклимате в квартире.
Помимо снижения уровня комфорта в помещении, недостаточный приток воздуха может привести к появлению более серьезных проблем, среди которых:
- Повышение концентрации углекислоты – высокое содержание углекислого газа при недостатке кислорода приводит ухудшению общего самочувствия, появлению вялости, сонливости, раздражительности. Помимо снижения работоспособности, у многих отмечается повышенная восприимчивость к вирусным заболеваниям.
- Скопление аллергенов – в помещениях, которые плохо проветриваются, активно развиваются патогенные организмы. Они способны спровоцировать аллергические реакции.
- Неприятные запахи – когда скорость обновления воздуха низкая, запахи, которые появляются в результате приготовления пищи, жизнедеятельности людей, животных задерживаются в квартире.
- Лишняя влага впитывается всеми деревянными поверхностями, ускоряет коррозийные процессы металлических изделий.
Установка приточного клапана легко решает указанные проблемы.
Приточный клапан помогает решить проблемы, связанные с созданием комфортных условий в помещении. Благодаря дополнительному притоку, обеспечивается увеличение скорости циркуляции воздушных потоков
Ключевой задачей приточного клапана является бесперебойная подача свежего воздуха с улицы. Такое решение актуально, когда общедомовая вентиляция некорректно выполняет свои функции и требуется дополнительный приток воздушных масс.
Использование приточного клапана позволяет обеспечить не только очищение, но и, в отдельных случаях, подогрев воздуха, поступающего с улицы.
Недостаточное количество входящего потока воздуха оказывает влияние на эффективность работы общедомовой вентиляции. Повысить скорость воздухообмена можно при помощи проветривания, однако открытые окна снижают температуру в квартире, способствуют увеличению уровня шума, чего не отмечается при установке приточного клапана
Монтаж приспособления не требует существенных финансовых затрат. Благодаря небольшому размеру, можно установить клапан в любом месте, красота декоративного оформления комнаты при этом не будет нарушена.
С какими загрязнениями предстоит бороться
Крупные загрязнения
Пух, листья, песок, хвоинки, шерстинки и все прочее, видимое невооруженным глазом. Такие загрязнения доставляют немало хлопот при уборке, но наименее опасны. Они тяжелые и не держатся в воздухе, а быстро оседают на поверхностях. Поэтому они редко попадают в наши дыхательные пути, в отличие от, например, вездесущей пыли.
Пыль
Пыль настолько привычна и обыденна, что мало кто задумывается о ее составе, а стоило бы. Пыль – это любые взвешенные в воздухе твердые частицы. Они могут быть как крупными (сотни микрометров), так и мельчайшими (доли микрометров). Для сравнения: толщина паутины – 2-3 микрометра.
Бывает природная пыль, которая образуется в результате эрозии почвы, вулканической активности, пожаров, испарения морской воды, содержащей соли. Бывает пыль антропогенного характера, основные источники которой – промышленность и транспорт (особенно сжигание топлива). Соединения свинца, алюминия, кремния, бериллия, кадмия, кварца, сульфаты, нитраты, аммоний – вот неполный список веществ, которые можно обнаружить в городской пыли.
Частицы РМ2.5
Вообще, это тоже пыль – только чрезвычайно мелкая, меньше 2,5 микрометров. Такие частицы выделяют в особую группу, потому что они крайне опасны. Они такие мелкие, что не задерживаются нашими естественными органическими барьерами и напрямую попадают в легкие, кровь и мозг. Там PM2.5 накапливаются и образуют отложения. Они провоцируют обострения хронических болезней и развитие сердечно-сосудистых заболеваний.
Пыль – это не только досадная грязь на подоконниках, но и реальная опасность для здоровья горожанина. Понятно, что от таких частиц необходимо защищаться, и если приточная вентиляция в доме с фильтрацией может это сделать, то почему бы не воспользоваться этой функцией?
Запахи
Неприятные запахи от автомобильных выхлопов, промышленных выбросов, дыма и гари со строек и свалок – только полбеды. Все перечисленное содержит множество вредных для человека веществ: сажу, угарный газ, диоксид серы, аммиак, оксид азота, бензапирен, формальдегид и др. (многие из этих веществ не пахнут сами по себе, но это не делает их менее опасными). Хорошая приточная вентиляция в квартире с фильтрацией должна избавлять от большинства из них.
Преимущества и недостатки
Основным достоинством клапана является то, что с его помощью можно легко увеличить эффективность вентиляционной системы. При этом вкладываются минимальные финансы. Сам прибор стоит недорого, а его установка – это всего лишь высверливание отверстия в стене, куда устройство и устанавливается.
И другие преимущества:
- Если сравнивать настенный клапан приточной вентиляции с оконными, то он в разы эффективнее и мощнее. Его производительность варьируется в пределах 60-70 м³/ч. Это серьезный показатель.
- При этом нет необходимости открывать окна. То есть увеличивается срок службы фурнитуры последних, а значит, и самих оконных конструкций.
- Воздух с улицы, проходя через фильтр, становится чище. Через клапан не пройдет пыль, а значит, комнаты будут гораздо чище, чем, если бы производилось проветривание помещений через окна.
- Всегда присутствует возможность регулировать входящий воздушный поток. То есть можно провести настройку с учетом размеров помещения и всего дома, а также с учетом сезона.
- Воздухообмен через клапан не сопровождается тепловыми потерями в сравнении с оконным проветриванием.
- Устройство работает в автономном режиме. Ему не требуется какая-то либо энергия.
Что касается недостатков, то они в первую очередь касаются неправильно проведенного монтажа. И хотя производители в инструкциях подробно этот процесс описывают, домашние мастера умудряются что-то сделать не так. Поэтому:
- Отверстие в стене снижает прочность несущей конструкции. Риск потери целостности незначительный.
- Если неправильно провести монтаж, то велика вероятность, что в месте установки клапана стена будет промерзать.
- В сильные морозы через прибор может просачиваться холодный воздух.
- Установленный внутрь стены цилиндр со временем забивается пылью. Ее придется периодически удалять.
Есть мнение, что клапан приточного типа является источником проникновения в комнаты холодного воздуха извне, что снижает температуру внутри дома. Если его установить в неправильное место, такое может быть. Поэтому чаще всего приспособление монтируют в стену между подоконником и радиатором отопления. То есть холодный воздух, поступая внутрь дома, тут же нагревается от тепла радиатора отопительной системы. Конечно, никто не запрещает устанавливать клапан в каком-нибудь другом месте, но под окном – идеальный участок.

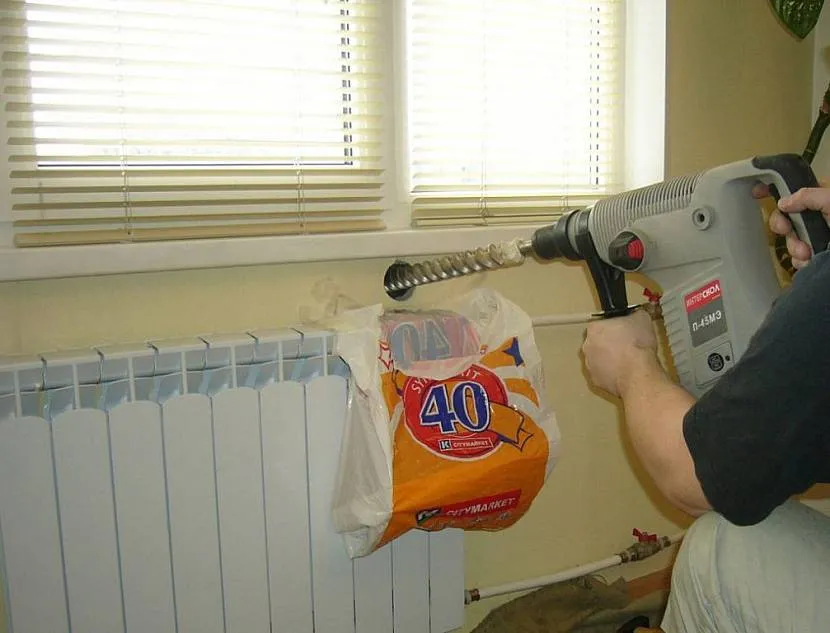

Монтаж лучше провести над радиатором отопления Источник strojdvor.ru
