Устройство канализации в многоквартирном доме
Канализационные трубы прокладывают с равномерным уклоном, что способствует бесперебойному течению стоков. При нарушении заданного угла наклона труб в местах изгибов могут образовываться засоры.
Оптимальный уклон труб диаметром 40-50 мм составляет 3%, то есть 3 см на каждый метр канализационной трубы, 85-100 мм – 2%.
Уклон канализационных труб
Именно при таких параметрах уклона наиболее полно проявляется эффект самоочистки труб. Этот эффект заключается в сочетании определенной скорости движения стоков и необходимой степени заполнения труб, при которых отходы вымываются, не застаиваясь в трубах. При увеличении угла наклона скорость движения стоков увеличится, а наполняемость уменьшится, снижение угла вызовет обратный эффект. В обоих случаях процесс самоочистки ухудшится.
Именно поэтому прокладка канализации в квартиреосуществляется только двумя способами:
- под уклоном 2-3%,
- вертикально.
Вертикальная проводка применяется в случаях, когда оптимальный уклон не обеспечивает вывод трубы на требуемую высоту размещения сантехнического прибора.
Как провести канализацию в квартире
В связи с наличием в современных квартирах множества сантехнических приборов в настоящее время актуальна разветвленная система канализации, каждая ветка которой прокладывается с оптимальным уклоном.
Не все сантехнические приборы нуждаются в подключении к канализации. Такие аппараты, как полотенцесушитель и водонагреватель, подсоединяют только к системе водоснабжения, поскольку стоки они не образуют.
Врезка в канализацию дополнительных крестовин невозможна, поскольку расположение дополнительных точек ввода над основной крестовиной потребует слишком высокого расположения сантехнических приборов, а под ней – затронет территорию соседей.
Стандартная разводка канализации в квартире осуществляется следующим образом:
- к главной магистрали диаметром 100 мм подключают унитаз и биде;
- к первой главной магистрали диаметром 50 мм подключают все остальные приборы туалета и ванной – душевую кабину, ванну, раковины, стиральную машинку;
- ко второй главной магистральной трубе диаметром 50 мм подсоединяют кухонные сантехнические приборы – мойку и посудомоечную машину.
Тестирование канализационной системы
Протестировать систему можно довольно просто. Откройте все краны и оставьте на какое-то время. После этого пройдитесь по всем соединения и убедитесь, что везде сухо. Или под узлы трубопровода можно положить бумагу, ее намокание укажет на утечки. Если таковые имеются, высушите выявленные участки, обезжирьте и покройте новым герметиком. После высыхания тест нужно обязательно повторить.
Стоки и нечистоты имеют неприятный запах, но в квартире они отсутствуют, благодаря наличию гидрозатворов у сантехнических приборов. Они представляют собой водяную пробку, образующуюся в результате перепада двух труб относительно высоты. В трубе всегда находится вода, полностью перекрывающая ее по сечению, даже когда сантехникой не пользуются. Эта водная преграда не дает проникать канализационным газам из труб в помещение. После слива прежняя водяная пробка сменяется новой.

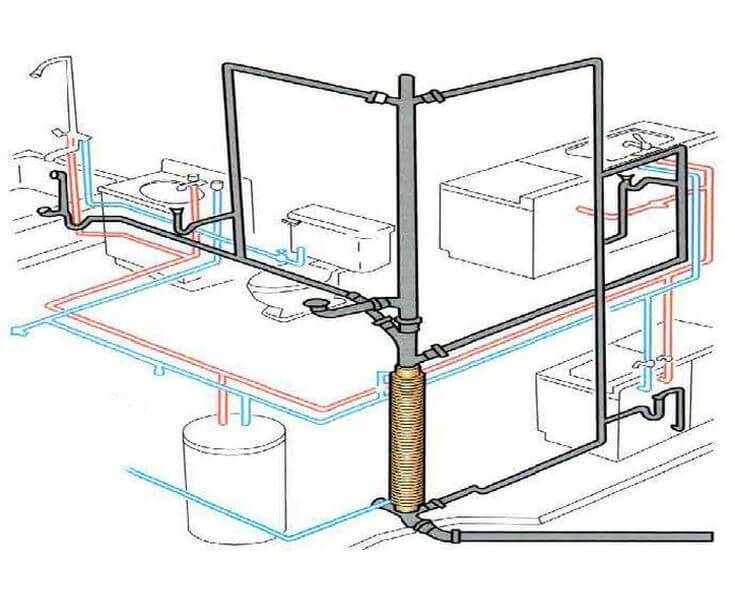

Устройство канализации в квартире представлено следующими элементами:
- вертикальный стояк. Обеспечивает связь между квартирной горизонтальной разводкой и внешней подземной сетью;
- горизонтальная разводка (лежак);

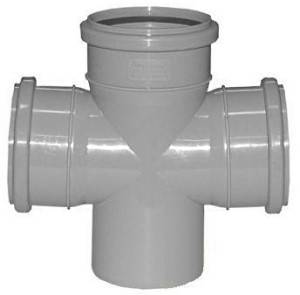

- соединительные элементы — углы, тройники, крестовины и т.п.;
- сифоны — изогнутые элементы, образующие гидрозатвор и расположенные непосредственно под выпускной гарнитурой каждого сантехнического устройства, подключенного к водопроводу на кухне, в ванной или туалете и.
Предлагаем ознакомиться Разводка светильников для натяжного потолка
Вся канализация состоит из труб, установленных определенным образом по заданной схеме. Особенностью системы является естественное перемещение стоков (безнапорная сеть). Большинство трубопроводов пустые и заполнены канализационными газами, представляющими определенную опасность в санитарном и физическом смысле.
После подключения нового прибора диаметр трубы увеличивается
При проектировании канализации важно избегать участков, в которых трубы будет поворачивать на 90 градусов. Соединения рекомендуется скруглять по направлению течения
Для этого используется фасонина с поворотами на 15, 30, 45 и 67 градусов.
Тройник с отводом на 45 градусов
Для прочистки забитой канализации необходимо предусмотреть ревизионные люки, которые ставят на стояках, и каждые 10 метров на участках прямого уличного трубопровода.
Крышка ревизии на стояке
Внутреннее пространство канализации должно сообщаться с атмосферным воздухом. При залповом сбросе воды, например, в унитазе, в трубопроводе создается область пониженного давления, или по-другому, вакуум. Так как пустота тут же стремится заполниться веществом, может быть нарушена герметичность гидрозатворов, установленных на сифонах. В результате уровень воды в них падает, и канализационный воздух проникает в помещение.
Диаметр сточной части стояка должен быть равен диаметру вытяжной части. Выходящая на крышу фановая труба должна отстоять от ближайших окон на 4 метра.
Всю сантехнику надо подключать через гидрозатвор, препятствующий проникновению канализационного воздуха в помещения.
Канализационный гидрозатвор – в нем всегда остается вода Все части трубопровода должны идти прямо, не уменьшая угол наклона труб. Для этого делают разметку красящими нитями. Некоторые компании рекомендуют делать угол наклона до 15 см для труб диаметром 50 см и меньше. По описанным выше причинам поступать так не стоит.
Демонтаж старых отслуживших труб
Перед
тем, как сделать
канализацию в квартире, необходимо демонтировать старую систему. Это
приходится делать, так
как отслужившие трубы имеют некачественные и протекающие соединения, подключение новых
трубопроводов или сантехнических приборов к ним затруднено или вовсе
невозможно. Помимо этого, иногда приходится полностью переделывать разводку, так как расположение старых труб не
устраивает владельца. Часто требуется проложить скрытую систему, размещенную в другом месте или на ином
уровне.
Демонтаж
старых труб — сложное и трудоемкое занятие
Переделка системы не должна задевать другие
коммуникации или отделанные элементы интерьера, поэтому придется работать очень
аккуратно и осторожно. Открытая часть трубопроводов
обычно проблем не создает, сложнее удалить скрытые трубы, вмонтированные в
стены или пол
Горизонтальная разводка
полностью срезается вместе с крепежными элементами. Вертикальный стояк
необходимо сначала надежно закрепить в верхней части хомутом. Затем аккуратно
вырезается кусок трубы, с помощью зубила и молотка вычищаются от цемента
соединения, и стояк разбирается на части. Если опыта подобных работ не имеется,
лучше пригласить квалифицированного специалиста, иначе можно вызвать обрушение
всей колонны вертикальных труб. Особенно опасно выполнять подобные работы в
квартирах, расположенных на нижних этажах многоквартирного дома с чугунными
стояками.
Если
какие-либо участки старой системы находятся в хорошем состоянии, их можно законсервировать и продолжить
эксплуатацию. Надо только установить переходники на современные пластиковые
трубы, которые имеются в продаже для любых видов и диаметров чугунных
трубопроводов.
Тестирование системы
Еще одним немаловажным моментом канализационного монтажа в квартире является процедура, осуществляемая по завершению этих работ. Когда систему обязательно нужно протестировать на правильность (герметичность) установки и работоспособность канализации на всех ее участках.
Для этого достаточно открыть водопроводный кран до конца (до упора) и набрать в ванную либо раковину воды, слить ее одномоментно в новую канализационную трубу. Можно также воспользоваться обычным ведром, в которое предварительно набирается вода из-под крана.
- Эту воду в итоге нужно будет резко опрокинуть из тары в раковину или ванну. Если за время протекания жидкости через новую ПВХ трубу поверхность пола в ванной и самой трубы останется сухой, то монтаж канализации был осуществлен по всем правилам.
В процессе тестирования системы так называемая канализация в ванной комнате своими руками, должна исправно справляться с потоком воды в критических ситуациях
Поэтому очень важно тщательно исследовать каждое соединение, дабы убедиться в том, что работа была сделана качественно
При обнаружении же протечек проблемные места нужно будет просто закрепить заново, только в этом случае уже при помощи силиконового клея.

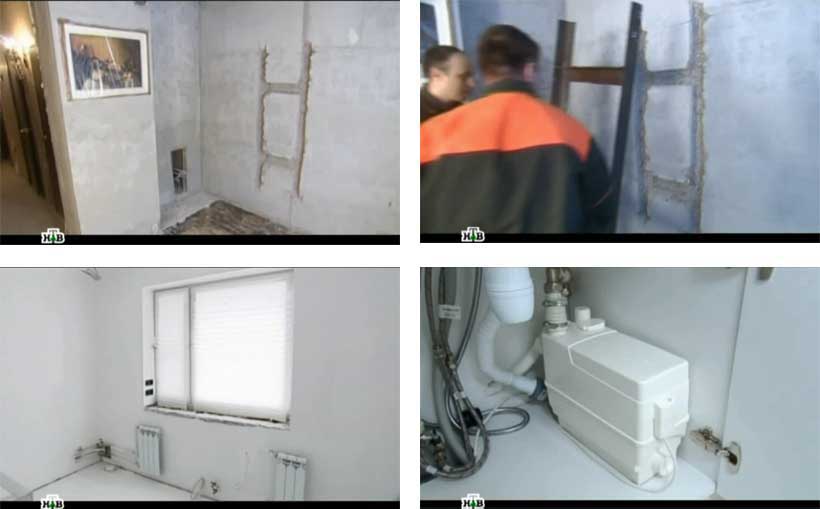

Как сделана подводка воды и канализация на этой кухне
А технических деталей мы и не увидим. Их в телепередаче просто не показали. Наверное, все же кто-то из режиссеров понял, что уже достаточно штраб в несущей стене под кухонный стол. Ведь для его монтажа взяли металлический уголок (как минимум 40 мм) и под его крепление раздолбили стену. С учетом того, что арматура, как правило, скрыта защитным слоем бетона в 2 см, ее могли порезать, тем самым легко и непринужденно значительно ослабив несущую стену.
На фото видны глубокие штрабы под металлический уголок для консольного стола. Нижние фото показывают устройство подводки воды к мойке и слив.
Что видно? Между двумя радиаторами вbдны трубы подводки горячего и холодного водоснабжения и канализационный слив. Как и откуда они появились в этом месте остается только гадать. Хотя вариантов немного. В полу? Значит уровень пола кухни приподняли как минимум на 40-50 мм, однако такой ступеньки при входе в кухню хозяев после переделки не было видно. В стенах? Вот это скорее всего. Значит все же проштрабили! Можно посмотреть на подобные штрабы, которые делались Квартирным вопросом при установке кондиционера.
А теперь вопрос.
Разновидности канализационных труб и особенности их прокладки
Для устройства канализационной системы в квартире, чаще всего, используют три вида полимерных труб:
- полипропиленовые,
- полиэтиленовые,
- поливинилхлоридные.
Принципиальной разницы между ними при применении в условиях внутриквартирной проводки не прослеживается. Трубы – ПВХ и полипропиленовые – могут оснащаться дополнительной шумоизоляцией. Чугунные канализационные трубы практически не применяются.
Ремонт канализации в квартире, осуществляемый при помощи полимерных труб, максимально упрощен. Легкую технологию сборки обеспечивает особая конструкция этих труб. Каждый отрезок, а длина его может колебаться от 300 мм до 3 м, с одной стороны оснащен соединительной муфтой с уплотнительным кольцом из резины. На втором конце трубы находится фаска. Все соединительные детали также имеют на одном конце муфту с резиновым кольцом.
Для прокладки канализационной ветки берут отрезок трубы, при необходимости подрезают его в размер, вставляют гладкой стороной в соединительную муфту следующего отрезка или соединительного фитинга.
Следует соблюсти одно небольшое, но важное правило. Таким образом, в соединении будет образован демпферный зазор, который скомпенсирует тепловое расширение трубы
При воздействии горячей воды полимерная труба, обладающая значительным коэффициентом линейного расширения, увеличится на несколько миллиметров. Если трубе некуда будет удлиняться, то произойдет ее перекос, который приведет к нарушению герметичности охвата отрезка уплотнительным кольцом. Соединение даст течь
Таким образом, в соединении будет образован демпферный зазор, который скомпенсирует тепловое расширение трубы. При воздействии горячей воды полимерная труба, обладающая значительным коэффициентом линейного расширения, увеличится на несколько миллиметров. Если трубе некуда будет удлиняться, то произойдет ее перекос, который приведет к нарушению герметичности охвата отрезка уплотнительным кольцом. Соединение даст течь.
При прокладке канализационной сети лучше избегать поворотов под прямым углом.
Целесообразно использовать вместо одного углового фитинга 90 два – по 135, это:
- значительно увеличит пропускную способность канализационных труб,
- уменьшит риск образования засоров.
Роль гидрозатвора в канализационной системе
Канализационные воды обладают неприятным запахом
Однако, в квартире мы их не ощущаем благодаря несложному, но очень важному устройству – гидрозатвору
Гидрозатвор представляет собой водяную пробку, которая образуется при перепаде двух труб по высоте. При этом в трубе постоянно находится некоторое количество воды, полностью перекрывающее ее по сечению, даже когда канализацией не пользуются. Канализационные газы не проникают из труб в помещение именно благодаря этой водяной преграде. В момент слива водяная пробка заменяется новой.
Если санузлом не пользоваться в течение длительного времени, то в комнатах может появиться неприятный запах. Это происходит из-за испарения жидкости, что приводит к пересыханию гидрозатвора.
Для устранения проблемы достаточно на несколько минут включить краны и слить воду в туалете.
Предотвратить пересыхание гидрозатвора можно с помощью небольшой хитрости.
Унитаз и биде изначально имеют в своей конструкции гидрозатворы.
Кухонные мойки, раковины, ванны, душевые кабинки подсоединяют к системе с помощью сифонов, которые играют двоякую роль:
- соединительного элемента между прибором и трубой,
- гидрозатвора.
Восстановление канализации в доме – важная часть ремонтных внутриквартирных работ. И поэтому необходимо четко представлять принцип работы канализационный системы, что позволит избежать грубых ошибок при монтаже труб и сантехнических приборов.
Выбираем трубы для внутридомовой канализации
Для оборудования системы водоотведения внутри помещений используют трубы из чугуна или полимеров: полиэтилена, полипропилена и поливинилхлорида.
Чугунные изделия прочны, долговечны (срок эксплуатации – до 100 лет), устойчивы к перепадам температур, химическому и механическому воздействию и хорошо поглощают звуки, но дороги, и без специнструмента и навыков монтажа монтировать чугунный трубопровод своими руками сложно, здесь без помощи специалистов не обойтись.
Самостоятельно систему водоотведения чаще монтируют из полимерных труб: полиэтиленовых, полипропиленовых или поливинилхлоридных. Трубы из полимеров просты в монтаже и значительно дешевле чугунных, но имеют два существенных недостатка: отсутствие звукопоглощения и меньший срок эксплуатации – до 50 лет.
Каждый из видов пластика имеет свои особенности и температуру эксплуатации:
| Материал | Температура эксплуатации | Особенности |
| полиэтилен | до 50 градусов | неустойчивы к ультрафиолету |
| полипропилен | до 80 градусов | легко деформируются при механическом воздействии |
| поливинилхлорид | до 40 градусов, при кратковременном воздействии – до 80 градусов | растягиваются при продолжительном контакте с горячей рабочей средой |
Важным фактором в выборе труб является пропускная способность. Этот параметр зависит от диаметра трубы и функционального назначения участка трубопровода.
| Подключаемые приборы | Диаметр трубы |
| мойка, стиральная машина, биде | от 32 мм |
| душевая кабина, ванна, кухонная мойка | от 50 мм |
| два и более прибора одновременно | 0т 75 мм |
| унитаз, стояк | от 110 мм |
Устройство внутренней канализации в частном доме – схема и рекомендации
В состав внутренней канализации входят следующие элементы;
- Сантехнические устройства: унитаз, ванна, душевая кабина, умывальник, кухонная раковина;
- Канализационный стояк и прикреплённая к нему вентиляционная труба;
- Отводные линии;
- Обратный клапан.
Схема канализации частного дома с рекомендованными диаметрами трубопроводов
Горизонтальные трубопроводы устанавливаются с уклоном. При разводке канализации в частном доме нормативными показателями уклона зачастую пренебрегают, делая его «на глазок», существенно превышая рекомендованный коэффициент. В результате, твердые вещества канализационных стоков не успевают вымываться из труб вместе с водой, скапливаются внутри, создавая пробки.
Таблица зависимости уклона от диаметра канализационных труб для частного дома труб
| Диаметр, мм | Оптимальный уклон | Минимально допустимый уклон |
| 50 | 0,035 | 0,025 |
| 100 | 0,02 | 0,012 |
| 150 | 0,01 | 0,007 |
| 200 | 0,008 | 0,003 |

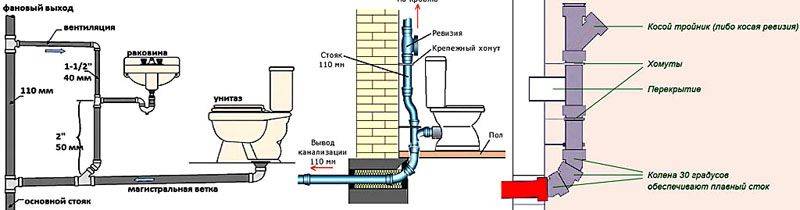

Элементы канализационного стояка и его присоединение к горизонтальной выводной трубе
Присоединение к стояку отводных трубопроводов выполняется при помощи косых тройников и крестовин. Монтаж канализационных труб в подвале, подсобных и технических помещениях допускается осуществлять открытым способом. Крепление выполняется специальными муфтами с дюбелями, либо трубы располагаются на опорах. В жилых помещениях, как правило, выполняют скрытый монтаж. Канализационные трубопроводы располагаются в технических нишах и шахтах, коробах, под полом. Для осуществления обслуживания — периодической очистки, основной стояк и отводные канализационные линии оборудуются ревизиями в соответствии с нормативами:
- Канализационный стояк на нижнем и верхнем этаже частного дома;
- Отводные линии, к которым подключены три и более сантехнических прибора;
- На поворотах трубопровода (именно там чаще всего скапливается твердые нерастворимые остатки стоков);
- На прокажённых горизонтальных участках через каждые 8 м.
Видео обустройства канализации в частном доме своими руками, правильная укладка труб с уклоном:
Watch this video on YouTube
Как протестировать канализационную систему?
Для визуального ознакомления с правильным планированием расположения канализационных труб рекомендуется просмотр следующих видеоматериалов.
Представленные варианты размещения канализационных труб в жилье являются типовыми
Важность заключается не в копировании предложенных вариантов, а в соблюдении правил и принципов планирования и монтажа канализационной системы. Только их соблюдение может избавить от необходимости дополнительного ремонта из-за протечек и несоответствия оборудования параметрам канализации
Закончив работы, необходимо проверить работоспособность получившегося трубопровода
Закончив работы, необходимо проверить работоспособность получившегося трубопровода.
Выполнить это можно двумя способами:
- одновременно включить все краны и спустить воду из бачка унитаза,
- быстро вылить по ведру воды в раковины, ванну и унитаз.
При выполнении теста под узлы трубопровода можно подложить бумагу или ветошь – их намокание укажет на наличие протечки. Выявленные участки с нарушенной герметичностью просушивают, обезжиривают и покрывают герметиком. После высыхания клея тест повторяют.
Замененный-стояк
Все сантехнические приборы отсоединяются от труб, которые необходимо демонтировать. После удаления старой системы размечается расположение новой магистрали. При установке трубопровода предпочтительнее прямые участки, изгибов и поворотов, которые провоцируют засоры, должно быть минимальное количество.
Уклон канализации
Организовать разметку уклона труб можно с помощью линии на стене или шнура, закрепленного в высшей и низшей точке канализационной системы. По этой разметке определяются места установки крепежа, для труб Ø 50 мм хомуты ставятся через 50 см. Для снятия напряжения в трубах необходимо комбинировать два типа крепления:
- жесткое – труба фиксируется хомутом с резиновой прокладкой;
- плавающее – крепеж позволяет трубе перемещаться, выполняется без резиновой вставки.
Перед монтажом труб с них нужно снять фаску и зачистить края, чтобы не было заусенцев. Внутренняя поверхность трубы и фитинга должна быть чистой и сухой. При выполнении соединения конец трубы вставляется в раструб до плотного примыкания. Для усиления герметичности на резиновое кольцо наносится силиконовая смазка.
Раструбы должны располагаться по течению воды. В процессе эксплуатации канализации происходит температурная деформация пластика. Чтобы шов не потерял герметичность при расширении материала, оставляют зазор в 1 см. Это делается так: труба вставляется в раструб до упора, затем делается отметка на 10 мм и деталь выдвигается обратно до этой отметки.
Разметка трубы перед отрезанием
Рекомендации по монтажу:
- Резать можно только прямые пластиковые трубы. Чаще всего в домашних условиях разрез выполняется ножовкой по металлу, обязательно под углом 90º.
- При необходимости выполнить поворот, лучше воспользоваться двумя отводами по 45º. Они не так кардинально разбивают движущиеся стоки, поэтому засоряются реже.
- Первым к системе присоединяется унитаз, затем остальные сантехнические приборы.
- На сложных участках устанавливают сегмент, называемый ревизия. Он имеет отверстие закрытое резиновой крышкой, через которое можно осмотреть внутреннюю поверхность трубы.
- Часть сантехники соединяется с канализацией напрямую, но есть приборы, которые требуют установки сифона. Это устройство с изгибом в виде колена, внутри которого постоянно находится вода для гидрозатвора. Сифон не дает неприятным запахам из канализационной системы распространяться в помещении.
- Разводка канализации выполняется не только вдоль стен, но и в штробе. Перед помещением в стену трубы оборачивают мягким материалом для снижения шума. Чтобы в стыки не попал цемент, их заклеивают скотчем. В штробах трубы фиксируются плавающим способом.
- Торцы горизонтальных отводов закрывают заглушками.
После монтажа необходимо проверить герметичность собранной системы на всех участках разводки по квартире и в месте соединения со стояком. Надежность стыковки нового стояка с соседской трубой проверяют после спуска воды в верхней квартире. Для проверки набирается вода в ванную, а затем вынимается пробка, открываются оба крана на кухне, сливается вода в унитазе. Надежность стыков оценить несложно – они все должны быть сухие.
Внешняя часть канализации начинается с того места, где горизонтальная труба, принимающая стоки от вертикального стояка или отдельных ветвей, выходит за пределы дома. И вот тут приходится подумать, как лучше организовать отвод или сбор канализационных отходов.
Элементы наружной канализационной системы
Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.
Основными из них являются:
- Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.
Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.
- Септики. Емкость разделяется одной или несколькими перегородками.
Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.
В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода
При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.
- Почвенная полевая фильтрация
- Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.
Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.
При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.
Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.
- Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.
Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.
Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.
Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.
Проектирование наружной канализации
Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.
Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).
Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.
Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.
Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.
А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.
Составление схемы
Предварительную схему составляют на стадии проектирования. В дальнейшем это избавит от проведения трудоёмких операций по пробиванию технологических отверстий в перекрытиях и стенах для разводки канализационных труб.
Проект определяет оборудование и приборы, места их подключения к канализации.
Подробная схема снижает количество походов в специализированный магазин за недостающими частями.
Рисунок 2. Схема разводки для определения количества труб и фасонных частей.
Если же работы поручают выполнить сторонней организации, то проект упростит контроль достоверности сметы в разделах «материалы» и «выполненные работы».
Выбор материалов
Ассортимент продукции позволяет создавать коммуникации любой сложности и конфигурации — производители выпускают: трубы различной длины и диаметра, переходники, соединения, углы и повороты, фитинги для присоединения. Все они называются фасонными частями (фасониной).
Для канализации в индивидуальном жилом доме выбирают между доступными для приобретения чугунными или пластиковыми изделиями. Нержавеющие и стальные коммуникации в индивидуальном строительстве распространения не получили из-за дороговизны и особенностей монтажа, который невозможно провести без специального сварочного оборудования.
Чугун
Чугунная канализация также редко используется в схемах разводки канализации в частных домах:
- комплектующие значительно дороже пластиковых;
- масса труб затрудняет транспортировку;
- монтаж невозможен без бригады помощников;
- для герметизации стыков используют набивку и цементные замазки, что нетехнологично;
- подключение, не предусмотренной первоначальным проектом сантехники, затруднительно без частичного разрушения всей конструкции.
Чугунные изделия подходят для монтажа в холодных помещениях, так как поддаются прогреву паяльной лампой при заморозке.
Рисунок 3. Фасонные части из чугуна.
В индивидуальном строительстве применяют чугунные трубы с маркировкой ЧК (чугунные канализационные) и современные модели для безраструбного монтажа, называемые SML. У последних масса значительно ниже, а для соединения используют хомуты. Допускается использование чугунных изделий с маркировкой ВШЧГ и ЧНР, но это специализированные изделия для напорных водопроводов и подземной канализации, стоимость их высока, а в домашних условиях их применяют, только если удалось приобрести «за бесценок».
Пластик
Пластиковые трубы и комплектующие:
- долговечны;
- не требуют герметизации стыков;
- просто монтируются одним человеком;
- не подвержены воздействию агрессивных жидкостей.
При покупке учитывают, что «пластик» бывает трёх типов:
- Полиэтиленовые изделия дешевле других видов, но применять их для установки канализации в помещениях дома нежелательно. Трубы подвержены деформациям при перепадах температуры, при этом нарушается герметичность в соединениях. Однако, материал стоек к ультрафиолету, поэтому подходит для ливнёвой канализации.
- Стоимость комплектующих из полиизопропилена высока, но они не подвержены деформации при температурном воздействии, допускают чистку металлическими ёршиками, химические вещества не наносят вреда.
- Канализация из поливинилхлорида (ПВХ) — оптимальный выбор по соотношению цены и потребительских свойств. К недостаткам относят невозможность использовать металлические ершики при прочистке. Кипяток, поступающий в канализацию, приводит к деформациям. Но, такой случай представить сложно — никто не принимает ванну при температуре воды выше 80оС. Нельзя трубы греть открытым пламенем в случае замерзания, поэтому в неотапливаемых помещениях поливинилхлорид не используют.
Стыки ПВХ труб и стандартных фитингов без резьбы, надёжно герметизированы специальными резиновыми (силиконовыми) кольцами. Для облегчения сборки приобретают силиконовый герметик для сантехники. В состав «уплотнителя» входят добавки, предотвращающие развитие грибков и плесени в местах стыков.
Рисунок 4. Ассортимент продукции из ПВХ.
Существует, но широкого распространения не получили, безраструбные системы, когда соединение происходит путём склеивания. Недостаток в том, что изменить собранную конструкцию без механического разрушения не получится.
Диаметр канализационных труб и фитингов зависит от подключаемого оборудования. Рекомендуемые размеры собраны в таблице.
| Сантехприбор | Минимальный внутренний диаметр, мм |
| Мойка | 50 |
| Умывальник | 50 |
| Стиральная машина | 32 |
| Посудомоечная машина | 40 |
| Унитаз | 100 |
| Слив для отопительных приборов | 32 |
| Стояк в одноэтажном доме | 100 |
| Стояк в двухэтажном строении | 150 |
Как выбрать?
Раньше люди не имели возможности выбора канализационных труб и использовали только тот материал, который имелся в продаже. На сегодняшний день на специализированных складах можно найти изделия, изготовленных из разных материалов. Чугун постепенно вытесняется, на рынке появляются изделия из пластика, ПВХ, полипропилена и другие. Для монтажа внешних линий и дренажных систем целесообразно использовать гофрированные двухслойные трубы. Им не страшен большой объем сточных вод и давление грунта.
Чугунные конструкции не потеряли своей актуальности и их довольно широко применяют для укладки наружной системы канализации на промышленных предприятиях. Они обладают высокой прочностью и стойкостью к перепадам температур. К тому же с ними довольно удобно работать. Но так как чугун быстро загрязняется, чем снижает проходимость сточных вод, их установка не считается хорошим решением.
Для организации водоснабжения в квартире лучше всего приобретать пластмассовые конструкции. Они довольно прочные, устойчивы к ультрафиолетовым лучам и хорошо переносят перепады температур. Полиэтиленовая система довольно гибкая и жесткая, что позволяет ей умеренно пропускать сточные воды. Для создания улучшенной пропускной системы в сегменте лучше всего выбирать ПВХ-трубы. Они не только обладают высокой кольцевой жесткостью, но и отлично сопротивляются осевым нагрузкам. Их можно спокойно устанавливать не только в горизонтальном, но и в вертикальном положении.
Выбор диаметра канализационной трубы должен соответствовать среднему объему расходуемой воды. Но учет этого параметра необходим только, если врезка планируется в квартире, для частного дома подобный расчет не нужен. Выбирая канализационные трубы, стоит учесть достоинства и недостатки каждого материала. Стоит помнить, что стальные конструкции легко переносят высокие температуры, но сильно подвержены коррозии. А вот чугунные изделия не боятся коррозии, могут выдержать большую нагрузку, но имеют большой вес и цену.
Чтобы правильно подобрать трубы для внутренней канализации, нужно учитывать их будущее месторасположение. Например, сточные конструкции диаметром 50–75 мм подходят для сантехнического оборудования, например, душевой кабины или раковины. Для организации отвода от унитаза нужно подбирать трубу диаметром не ниже 100 мм. Для монтажа теплых полов нужно приобретать трубы из полибутилена, так как они обладают эластичностью и высокой теплопроводностью.
Чтобы создать качественный водопровод на даче, лучше выбирать изделия из полиэтилена, так как они обладают прочностью и гибкостью. Для холодного водоснабжения нужно приобретать трубы с высокой плотностью. Если для установки канализационной системы выбираются ПВХ-трубы, то стоит помнить, что в них присутствует соединение хлора. Соединить их между собой можно при помощи специального клея.
Что дает подобный способ разводки?
Такая схема обустройства водопровода или системы отопления предлагает пользователю важное преимущество – стабильное давление в каждой точке трубопровода. Кроме того, эта схема дает возможность регулировать напор в отдельных элементах трубопровода из одной точки – коллекторного шкафа
Кроме того, эта схема дает возможность регулировать напор в отдельных элементах трубопровода из одной точки – коллекторного шкафа.
Второе преимущество позволяет регулировать температуру в каждой зоне жилища из одного места — коллекторного шкафа. Ведь пользователь может уменьшить напор подачи воды буквально в каждую батарею. Причем общий напор от этого не изменится.
