Кассетная сплит-система: принцип работы, плюсы и минусы такой техники + особенности монтажа

Устройство и технические характеристики

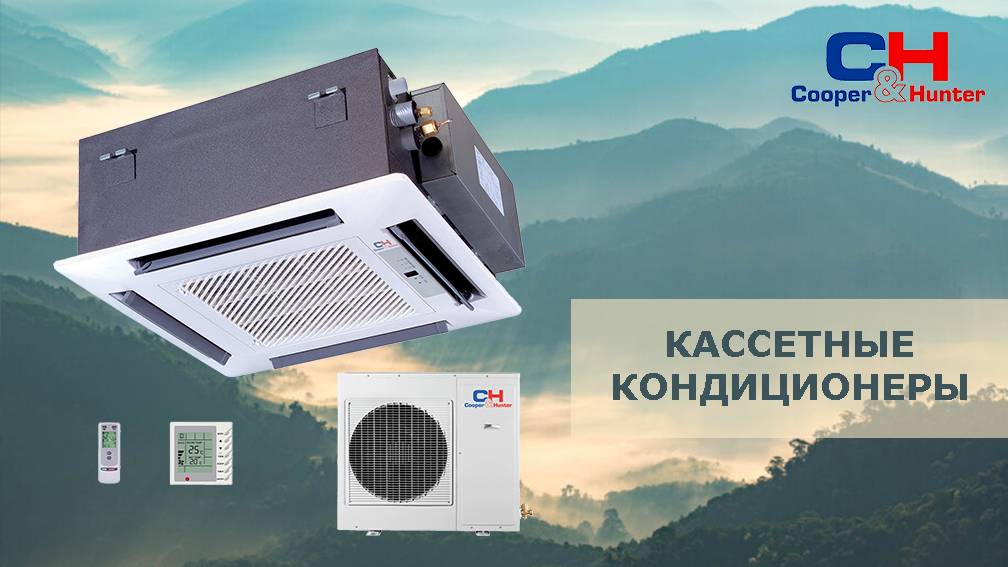

Кассетный кондиционер – это представитель встраиваемых полупромышленных систем кондиционирования воздуха. Его конструкция включает в себя два взаимозависимых модуля, которые действуют системно и, при этом, выполняют совершенно разные функции. Главный из них – наружный блок – имеет типичные характеристики для любой сплит-системы. Его стандартные размеры – 65 x 65 см при высоте 29 см. Основными элементами наружного модуля являются компрессор и конденсатор: первый обеспечивает бесперебойное движение хладагента по трубам, второй позволяет фреону своевременно утилизировать теплый воздух вне помещения.

Устанавливается наружный блок с внешней стороны стены, закрепляясь на специальных кронштейнах, на небольшом расстоянии от внутреннего – ограничением здесь служит длина «фреоновых» медных труб. Максимальный перепад высот между модулями может достигать 12 метров.

Особенности внутреннего блока кассетной сплит-системы

Внутренний блок кассетной сплит-системы представляет собой агрегат, стандартные параметры которого составляют 50 х 50 см при высоте 20-35 см. Помимо классического квадрата нередко встречаются и прямоугольные устройства, однако в современных магазинах кондиционеров наиболее популярны модули, соответствующие размерам потолочной плитки.

Главным конструктивным элементом внутреннего блока является теплообменник испарителя. Именно здесь происходит преобразование хладагента из жидкого состояния снова в парообразное, что позволяет ему «собрать» максимум теплого воздуха в помещении, возвращая уже обработанный, прохладный воздух. Также в устройстве присутствуют второстепенные элементы: за сбор и распределение воздушных масс отвечают вентиляторы, утилизацию конденсата обеспечивает специальный патрубок, в качестве защитников деталей прибора от пыли и грязи выступает фильтр грубой очистки. Фильтр, в свою очередь, закрывается воздухозаборной решеткой, с каждой стороны оснащенной «жалюзи». Последние осуществляют подачу обработанного воздуха в помещение. По краям решетки фиксируется съемная декоративная панель – после установки кассетного кондиционера «на виду» остаются только эти два элемента.

Монтируется внутренний блок кассетного устройства строго горизонтально, закрепляясь на основании потолка и «скрываясь» за фальш-поверхностью, в роли которой выступает подвесная конструкция. При этом межпотолочное пространство в высоту должно составлять не менее 25-ти см.

Как ориентироваться в маркировке кондиционеров

Нас сейчас не интересует значение каждой буквы в названии модели. Мы хотим научить вас подбирать прибор нужной мощности по самому простому методу. Дело в том, что производители уже сделали расчет по средним данным мощности по площади помещения. Данные эти находятся именно в маркировке изделий.

Расшифровка маркировки климатического оборудования

Придя в магазин, вы услышите от консультантов что-то типа этого – вам хватит в такую комнату и пятерки, или – нет, семерки вам будет маловато. Что означают эти цифры? Это и есть та самая пресловутая мощность, отмеченная в маркировке. Цифры сопоставимы со следующими площадями помещений:

7 – берется в комнаты от 18 до 20 квадратов;
9 – комнаты до 26 квадратов;
12 – 35 метров квадратных.

Обзор производителей

Лидируют в рейтинге японские производители, но сегодня достаточно много популярных моделей, которые выпускаются в разных странах.

Gree GRI/GRO:

бюджетный вариант, надежный;
обслуживает помещения до 90 квадратов;
работает на обогрев и охлаждение;
имеет стильный дизайн, множество комфортных режимов;
есть очищающие фильтры;
тип настенный, выходные фильтры с двух сторон;
экономичный, бесшумный.

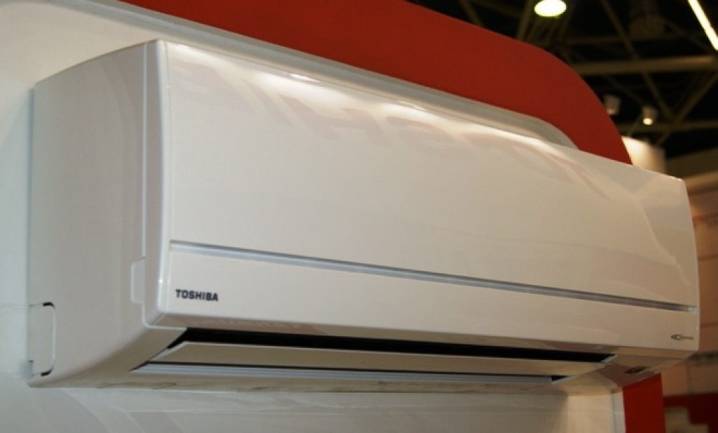

Toshiba RAS:

настенный инверторный;
максимальная площадь охлаждения – 35 квадратов;
оснащен режимами вентилирования, охлаждения, подогрева, поддержания температуры;
способен сушить и очищать воздух;
есть система «антилед»;
функция самоочистки;
стильный дизайн;
5 скоростей;
компактный;
бесшумный.

Panasonic CS-UE:

красивый дизайн;
прост в монтаже и использовании;
панель снимается;
хорошо справляется с запахами;
есть режимы обогрева, охлаждения, сушки;
бесшумный;
есть функция самодиагностики;
экономичный.

Roda RS, RU:

бюджетный настенный вариант;
есть несколько режимов, в том числе поддержки температуры;
автоматическое включение и выключение;
обогрев, охлаждение;
самодиагностика;
4 скорости.

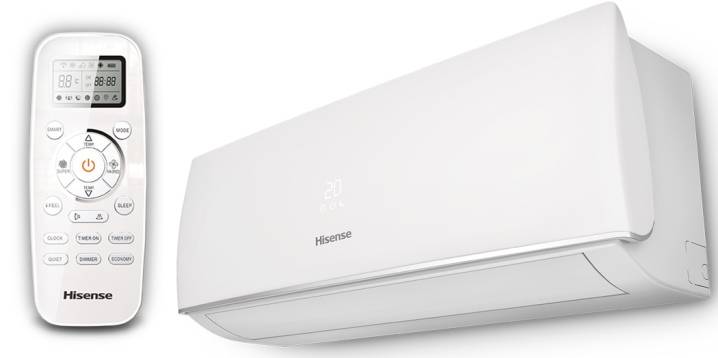

Hisense AS:

настенный многофункциональный прибор;
инверторного типа;
есть обогрев, охлаждение, сушка;
слив конденсата – двухсторонний;
выключение и включение по таймеру;
защита от перепада напряжения;
бесшумный;
невысокая цена.

Daikin FTXK, RXK:

стильный дизайн;
бесшумный;
имеет режимы обогрева, охлаждения, сушки, вентиляции, поддержания температуры.

General Climate GC/GU:

компрессор инверторного типа;
экономичный;
идеально поддерживает заданную температуру;
удобная система управления;
имеет функцию очистки воздуха, подходит для аллергиков;
есть режимы сушки, обогрева, охлаждения, вентиляции;
есть таймер;
бесшумный.

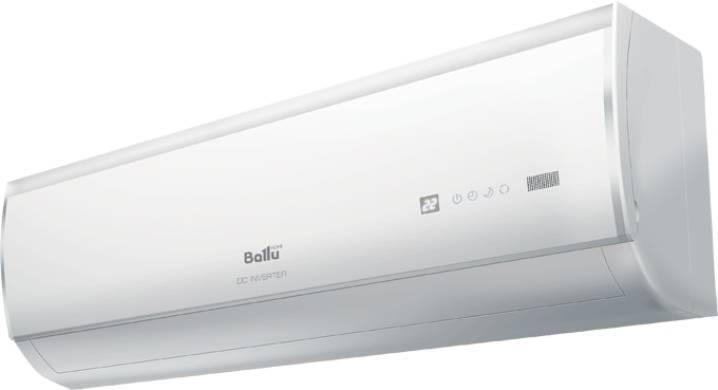

Ballu BSLI:

многофункциональный и эффективный прибор;
надежный, в нем использованы материалы высокого качества;
энергоэффективность на отличном уровне;
инверторный тип;
плотный фильтр;
бесшумный;
стильный дизайн;
таймер;
автоматическая разморозка;
самодиагностика.

Electrolux EACS:

настенный;
высокая степень надежности;
отличная шумоизоляция;
точно поддерживает заданный уровень температуры;
энергопотребление низкое;
технология инверторного типа;
есть режимы автоматики и ночной;
регулировка интенсивности;
таймер;
стильный дизайн;
качественные материалы;
удобный монтаж, 2 выхода для конденсата.

Mitsubishi Electric MSZ, MUZ

надежный, срок службы прибора длительный;
уровень шума низкий;
корпус не выцветает;
энергоэффективность высокого уровня;
инверторный тип управления;
бесшумный;
есть самодиагностика и таймер;
фильтры от бактерий, вирусов, пыли, шерсти.

Устройство бытового кассетного кондиционера

Охлаждающая техника кассетного типа представляет собой двухмодульную систему, благодаря которой осуществляется функция охлаждения воздуха до заданной температуры.

Комплект кассетной сплит-системы составляют модули:

Внешний (уличный).
Внутренний (квартирный, офисный).

Оба модуля комплекта являются индивидуальным блоками, которые при монтаже системы в рабочее состояние объединяются технологическими трубопроводами и электрическими соединениями.

Главные части (модули) кассетной сплит-системы, составляющие полноценный набор системы кондиционирования. Как видно из картинки, внешний блок мало чем отличается от тех, что применяются в классических настенных кондиционерах

Нужно отметить: сплит-системы кассетного типа чаще используются в качестве офисного оборудования, устанавливаются на объектах малого бизнеса и внутри административных зданий.

Применение в квартирах или домах – явление достаточно редкое. Основная причина такого расклада – необходимость устройства на объекте фальш-потолка, потому как внутренний модуль имеет назначение монтажа под потолком.

Строение внешнего модуля

Эта часть конструкции кассетного кондиционера полностью соответствует классическому исполнению бытовых систем кондиционирования воздуха.

Блочный уличный модуль содержит внутри следующие компоненты:

компрессор;
конденсатор;
вентилятор;
элементы автоматики;
электрические детали.

Компрессор и конденсатор объединяет холодильный контур, заправляемый фреоном, от которого через пару линейных запорных кранов сделаны контактные точки для соединения с внутренним блоком.

Исполнение внешнего модуля: 1 – холодильный компрессор; 2 – клапан на четыре хода; 3 – электронная и электрическая плата; 4 – вентилятор конденсатора; 5 – оребренные трубки конденсатора; 6 – фильтр-осушитель; 7 – блок запорных кранов; 8 -крышка

Электрические соединения под автоматическое управление и питание компрессора внешнего модуля также выводятся на контактную панель внутреннего модуля, где коммутируются соответствующим образом (по схеме) и выводятся на общее питание.

Особенности внутреннего блока

Эта часть кондиционера выполнена в виде рабочей блочной кассеты с панелью, предназначенной для встраивания в потолочную конструкцию. Причём потолочная конструкция должна иметь так называемый фальш-потолок.

Рабочий (системный) блок «прячется» под фальш-покрытие, а распределительная панель остаётся на одной плоскости с фальш-покрытием.

Конструктивное исполнение кассеты: 1 – облегченный корпус кассеты; 2 – дополнительный воздушный интерфейс; 3 – канал под забор наружного воздуха; 4 – испаритель с био-покрытием; 5 – вентилятор; 6 – распределительная панель; 7 – фильтр-ионизатор; 8 – воздухозаборная решетка

Распределительная панель внутреннего кассетного блока в целом содержит несколько элементов:

Воздухозаборную решетку.
Фильтр грубой очистки.
Фильтр ионизатор.
Жесткую раму.
Лицевую накладку.
Распределительные жалюзи.

Воздухозаборная решетка с фильтрами ионизации, грубой очистки и жесткой рамой располагается в центральной области распределительной панели.

По периметру – на боковых сторонах той же распределительной панели – размещаются каналы выхода охлажденного воздуха, дополненные жалюзи с автоматической цикличной регуляцией потока.

Внутренние модули кассетной сплит-системы, смонтированные в помещении офиса. В данном случае используется открытая конструкция подвеса на каркас, изготовленная из прямоугольных металлических профилей

Лицевая накладка распределительной панели кассеты, кроме всего прочего, содержит плату световой индикации и дистанционного управления. Есть модельное исполнение, укомплектованное проводным пультом управления.

Рабочий блок кассеты, «спрятанный» под фальш-потолком, является частью холодильной конструкции, включающей: испаритель, вентилятор, устройство отвода конденсата, узлы подключения линий от наружного модуля, плату электрических соединений.

Что такое сплит-система

Все типы кондиционеров работают за счет использования простого физического явления: поглощение и выделение энергии при испарении и конденсации вещества. Поэтому в основе любой системы лежит насос, перекачивающий тепло наружу помещения.

Особенность сплит-системы в наличии двух раздельных блоков, монтируемых на улице и в комнате. Она состоит из 6 основных узлов:

теплообменник внешнего блока;
наружный вентилятор охлаждения;
компрессор, перемещающий хладагент между блоками;
фреонопровод — трубки, по которым жидкий и газообразный фреон перемещается между внешним и внутренним блоками;
теплообменник внутреннего блока;
внутренний вентилятор.

Работа сплит-системы в режиме охлаждения выглядит так:

фреон расширяется и испаряется во внутреннем блоке, отбирая излишек тепла;
компрессор перекачивает рабочий газ во внешний блок и сжимает его;
выделяемое тепло рассеивается через радиатор наружного блока;
охлажденный фреон снова поступает на теплообменник внутреннего блока.

Важно: чтобы заставить такую систему работать в режиме отопления помещения, достаточно перенаправить движение фреона благодаря специальному клапану во внешнем блоке. В этом случае внешний теплообменник начнет отбирать излишек уличного тепла и отдавать его внутреннему блоку за счет конденсации фреона

Возведение коллектора

Чтобы монтаж кассетных аппаратов был полноценным, корректно подключите все блоки устройства и хладонную трубу. Эта конструкция обеспечивает циркуляцию фреона и снижение температуры воздуха.

При правильном монтаже компрессор будет получать меньшее давление. Аппарат будет работать легко, когда трасса имеет большую длину.

По возможности используйте этот показатель в свою пользу. Не стоит допускать большое количество изгибов в конструкции.

Их максимальное число не должно превышать 15 линий. Если их будет больше, тогда воздух станет проходить сквозь трубы сложнее.

Чтобы фреоновая шланга работала корректно, необходимо расположить ее под тупым углом. В других случаях на тех местах, где есть изгибы, будет работать высокое давление.

Протяжённость трассы влияет на то, сколько материалов необходимо взять для остужения комнаты.

После того, как монтаж кассетного кондиционера завершён, проведите обработку границ. В течение 30 минут работает насос, что отвечает за очистку от грязи и влаги.

Продув воздуха позволяет оценить неразрывность конструкции. Если вы убедились, что все в порядке, необходимо закрыть клапан и выпустить фреон.

Чтобы проверить прочность соединений, возьмите мыло и растворите его в воде.

Разделение задач

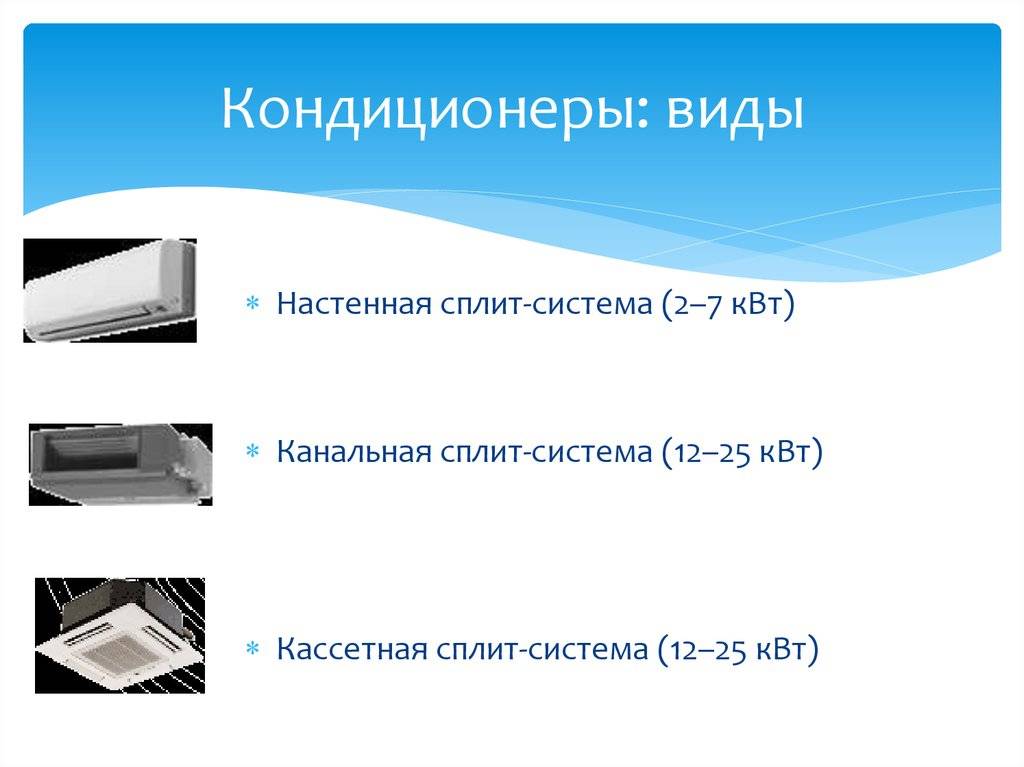

Теперь поговорим о сплит-системах. Это вид кондиционеров, состоящий из двух блоков:

Наружный с компрессором монтируется на внешней стене здания.
Внутренний — устанавливается в помещении.

Это целый раздел климатического оборудования, который включает в себя несколько видов.

Настенные модели чаще всего встречаются в квартирах, небольших магазинах и офисах. Они занимают немного места и практически не шумят в работе. Блоки соединены между собой трубопроводами (при желании они монтируются в стену). Возможно использование антибактериального, угольного или сетчатого фильтра для очистки воздуха. Они легко монтируются, обладают низким уровнем шума. Но не рассчитаны на работу в помещениях большой площади (не более 70 м²).

Напольно-потолочная сплит-система отличается двоякой установкой: либо на стене у пола, либо на потолке (при этом отсутствует прямое обдувание людей).

Вариативность монтажа позволяет использовать этот тип кондиционера для обслуживания больших помещений с равномерным направлением воздушного потока вдоль потолка (потолочный монтаж) или для маленьких, заполненных помещений. Большинство данных кондиционеров имеют специальную систему снижения разницы температур в верхней и нижней зоне помещения.

Мобильные сплит-системы отличаются от обычных лишь тем, что не требуют монтажа. Такие устройства легко перемещать или перевозить (например, чтобы установить на даче). Внешний блок всегда должен быть за пределами той комнаты, в которой стоит внутренний (например, оставаться на веранде или в подсобном помещении).

Колонные кондиционеры напоминают узкий шкаф, чаще всего их устанавливают в больших залах. Сильный воздушный поток, создаваемый устройством, через жалюзи направляется в потолок и равномерно расходится по всему помещению. Эти системы отнимают часть пространства, поэтому иногда покупатели делают свой выбор в пользу кассетных аппаратов.

Их внутренние блоки «прячутся» за навесным потолком, поэтому вы сможете видеть только внешнюю декоративную решетку. Холодный воздух подается сразу в четырех направлениях. Монтаж такого устройства потребует сложного и тщательного расчета систем воздуховодов. Из-за большой охлаждающей мощности. Устанавливаются подобные модели в холлах гостиниц, промышленных помещениях.

Много комнат – один кондиционер

Мульти сплит-система отличается от обычной лишь наличием не одного, а двух и более внутренних блоков, которые связаны с одним внешним. Это полезно в тех случаях, когда необходимо установить комфортную температуру сразу в нескольких комнатах. При этом, для каждого помещения можно выбрать свой режим работы кондиционера. Монтируются они, как в городских квартирах, так и в торгово-офисных зданиях и на предприятиях.

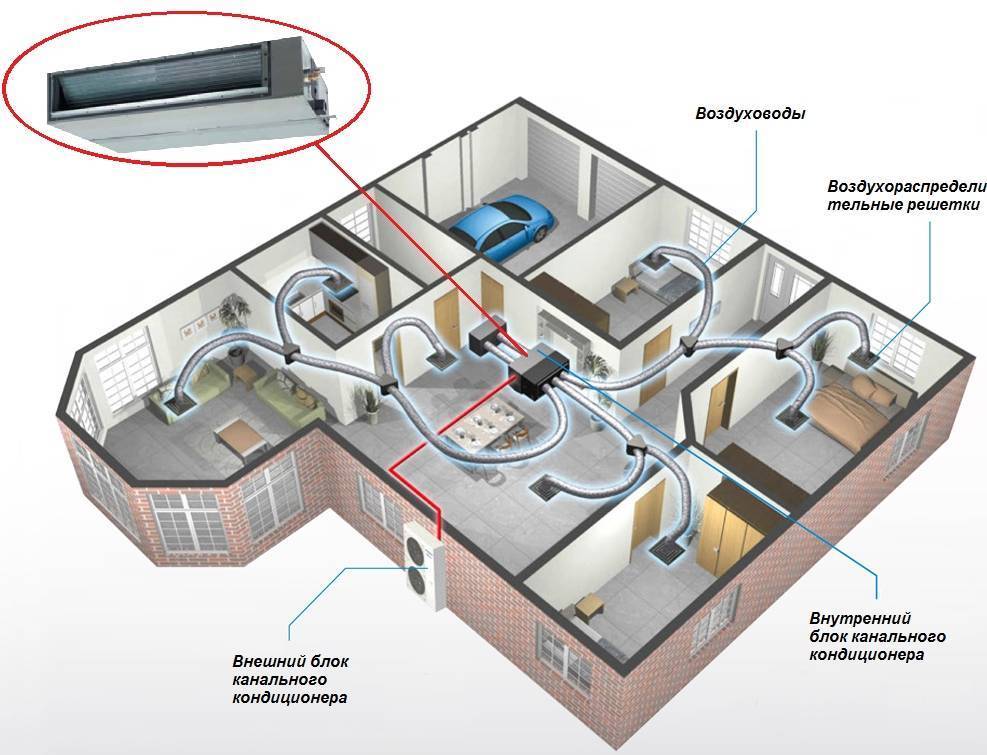

Канальные кондиционеры предназначены для охлаждения или обогрева больших площадей. Это агрегаты так называемого скрытого типа: его внутренний блок невидим для человека. Он монтируется так, чтобы шум не мешал деятельности человека. Как правило, это пространство за навесным потолком.

Канальный тип отличается тем, что работает на приточном воздухе (выполняет функции вентилирующего устройства) и способностью обслуживать несколько помещений от одного внешнего блока. Такой тип прибора сложен для установки и требует свойств помещения. Также для канальных кондиционеров часто требуется отдельный монтаж пульта управления: он устанавливается отдельно, на стену.

Прецизионные стоит устанавливать в больших залах, площадью до 300 м². Эти устройства необходимы для точного поддержания заданной температуры там, где параметры воздушной среды особенно важны. Например, в офисах, где хранится и работает сложное электронное оборудование, на телефонных станциях, складах.

Системы чиллер-фанкойл – это холодильные машины, которые позволяют создавать индивидуальные температурные условия в каждом помещении, где установлены внутренние блоки (собственно, фанкойлы). Главная отличительная особенность, выделяющая этот вид сплит-систем, – использование воды, вместо фреона. Иногда для дополнительного обогрева помещения необходима установка бойлера.

Центральный кондиционер – самое сложное устройство. Такие системы нужны для предварительного нагрева (или охлаждения) воздуха и его распределения по воздуховодам. Среди них выделяют: прямоточные системы центрального кондиционирования (используются уличный воздух) и аппараты с функцией рециркуляции (работают, смешивая воздух снаружи и внутри здания).

Указанные последними три вида сплит-систем являются промышленными. Использовать их в жилых домах нецелесообразно, так как они обладают очень большой мощностью.

Чем отличаются кассетные кондиционеры?

«Кассетник» – разновидность сплит-системы. Его внутренний блок встраивается в подвесной потолок. По размеру он соответствует одной или нескольким потолочным плиткам, поэтому органично вписывается в дизайн. Весь корпус агрегата прячется в межпотолочном пространстве, и на потолке видна лишь плоская лицевая панель с решетками. Несколько потолочных блоков можно объединить в мульти-сплит-систему.

Функционально кассетный кондиционер отличается способностью равномерно распределять холодный воздух в помещении площадью до 200 м2. Он выпускает воздушные потоки параллельно потолку, сразу в четыре стороны. Холодные массы плавно опускаются вниз, не создавая сквозняков и разнотемпературных зон. Также «кассетники» работают на обогрев и частично вентилируют помещение (приток воздуха небольшой – до 10 %).

Монтаж кассетных сплит-систем

Установить «кассетник» несложно, но для наладки его работы нужны специфические знания, ведь это оборудование оснащено сложной электроникой и автоматикой. К тому же, от агрегата надо проложить отводящие и приточные воздушные коммуникации, а не только фреоновый трубопровод. Понадобится и система отвода конденсата.

Мастер монтирует наружный блок на стене здания.
Через стену проводит фреоновую трубку и другие коммуникации.
Устанавливает внутренний кассетный блок.
Подключает агрегаты к коммуникациям, опрессовывает систему и заполняет хладагентом.
Выполняет пусконаладочные работы.

Для монтажа внутреннего блока нужно демонтировать потолочную плитку и установить крепеж (агрегат крепится анкерами к перекрытию). После установки корпуса и подведения коммуникаций плитку устанавливают на место, а оборудование закрывают декоративной решеткой. Необходимость разбирать и собирать потолок, а также прокладка воздушных коммуникаций повышают стоимость монтажа кассетного кондиционера.

Установка кондиционирующих систем от «Fresh-Mont»

Наши специалисты монтируют кассетные кондиционеры по всей территории СПб и Ленинградкой области. Мы предлагаем клиентам следующие условия сотрудничества:

Гарантии качества на монтажные работы – до 3 лет. У нас есть большой опыт, квалифицированные мастера, хорошие расходные материалы. Вы получите эффективную, надежную и долговечную кассетную сплит-систему.
Аккуратный монтаж. Мастер не повредит потолок при установке внутреннего блока и не зацепит отделку фасада при закреплении наружного. Для прокладки коммуникаций через стену просверливается отверстие минимального диаметра. По окончании работ все выглядит так, будто кондиционер стоял там всегда.
Чистота. Наши сотрудники всегда убирают за собой пыль и мусор.
Своевременное выполнение заказов. Мы работаем круглосуточно, без выходных, и можем установить ваш кассетный кондиционер в любое время.
Выгодные расценки. Хотя монтаж кассетного кондиционера стоит дороже, чем установка обычной сплит-системы, наши цены невысокие. Мы не включаем в стоимость лишние надбавки.

Чтобы узнать точную цену установки «кассетника», свяжитесь с нами по телефону +7 (812) 983-92-85. Оценщик «Fresh-Mont» приедет к вам бесплатно и рассчитает полную стоимость работ. В процессе монтажа названная сумма не изменится.

Преимущество и недостатки инверторных сплит-систем по сравнению с обычными

Конечно, такие климатическое оборудование имеет свои плюсы и минусы. Основным отличительным достоинством инверторных кондиционеров является то, что у них нет ограничений в процессе работы. Традиционные же приборы выпускаются производителями с разрешением не более 8 часов в сутки.

Кроме этого, кондиционер с инвертором обладает следующими преимуществами:

Плавная работа аппарата. Во время пользования этого устройства не будет перегрузок в электросети. Ведь, как известно, в момент запуска двигателя создается пиковая нагрузка для всей сети в доме. Соответственно, их отсутствие дает экономию электроэнергии до 40%, поэтому климатическое устройство считается экономичным прибором.

Небольшой диапазон показателей температуры. Кондиционер такого типа точно поддерживает заданную температуру. Комфортное обдувание воздушным потоком: во время работы выходит мягкий поток воздуха строго в заданном диапазоне температур. Это во многом ограничивает вероятность к простудным заболеваниям (как случается при использовании обычного аналога).

Минимальный уровень шума (18-22 дБ) разрешает пользоваться этим аппаратом даже в ночное время (у обыкновенного – уровень шума 30-33 дБ).

Длительный срок эксплуатации.

Обогрев помещений в холодное время года. Возможность инверторного кондиционера отапливать помещение при уличной температуре, доходящей до –25 градусов.

Есть и недостатки у инверторных кондиционеров:

Электронные схемы этих приборов реагируют на перепады в напряжении и при резких скачках могут перегореть.
Мягкая терморегуляция подходит не для всех помещений. Они хороши для спален и детских комнат, но не подходят для гостиниц, офисов, то есть там, где постоянно открываются двери. А поскольку при этом меняется воздухообмен, то кондиционер просто не в состоянии постоянно регулировать в нужном режиме.
Высокая стоимость. Пожалуй, самый весомый контраргумент. Не всякому обывателю такая покупка по карману.

Область применения данного вида климатической техники

Область применения такой техники довольно обширна.

Это могут быть жилые помещения. Устройство спрятано в подвесном потолке, видной остается только декоративная решетка, которая совершенно не портит интерьер жилища.
Так как «кассетник» относится к климатической технике полупромышленного назначения, то он прекрасно справляется с охлаждением или нагревом воздуха в довольно больших помещениях торговых центров.
Неплохо справляются они со своими функциями в ресторанах и других заведениях общественного питания.
Создают хороший микроклимат в галереях и выставочных залах.
Уместно смотрятся в офисных помещениях.
Справляются со своими задачами в мастерских и производственных помещениях.

Достоинства и недостатки таких климатических систем

Эта сплит-система, как и многие другие типы климатической техники имеет свои преимущества и недостатки. К их достоинствам можно отнести:

Один справляется с поддержанием комфортного микроклимата в помещениях, где бы потребовалось несколько обычных сплит-систем.
Это устройство распределяет потоки охлажденного воздуха на четыре стороны, благодаря чему быстро охлаждает или нагревает воздушные массы в большом помещении. Для направления потоков вдоль потолка можно использовать отражающий экран.
Внешняя панель не портит интерьер жилища.
Эти климатические системы практически бесшумны. Они с успехом могут эксплуатироваться в квартирах, площадью до 200 м2.

Но даже такая, практически идеальная система кондиционирования имеет и свои недостатки. Среди основных минусов можно отметить:

Довольно высокую стоимость.
Монтаж «кассетников» можно осуществлять только в подвесные потолки.
Чтобы работа такого кондиционера была эффективной, требуется высота потолков не менее 3 метров.

Несмотря на некоторые недостатки, такие сплит-системы довольно востребованы в нашей стране. Особенное распространение они получили в офисных и торговых центрах.

Прежде всего, нужно выбирать устройство, которое вам необходимо по функциональным показателям. Если вам не нужна подача воздушных потоков в четыре стороны, то целесообразно приобретать устройство с меньшим количеством потоков воздуха. Такие существуют, если хорошенько поискать. Кроме того, если требуется особенно быстро создать нужную температуру воздуха в помещении, то рекомендуем выбирать устройство инверторного типа. Он экономичнее и позволит вам в считанные минуты изменить микроклимат жилища.

Совет: Какой бы вы ни выбрали кассетный кондиционер, его установкой и обслуживанием должны заниматься профессионалы.

голоса

Рейтинг статьи

Кассетная сплит-система: особенности конструкции, плюсы и минусы техники + нюансы монтажа

Устройство и технические характеристики

Особенности внутреннего блока кассетной сплит-системы

Как ориентироваться в маркировке кондиционеров

Обзор производителей

Рекомендации по выбору кондиционера

Оптимальный тип кондиционера

Функционал и режимы техники

Энергоэффективность и другие важные детали
