Коллекторная система отопления частного дома

Коллекторная система отопления частного дома

Коллекторная система отопления частного дома. Основным отличием такой системы отопления от других двухтрубных разновидностей является наличие соединительного узла, подключаемого непосредственно к котлу через две магистрали (подающую и обратную) и распределяющего теплоноситель по небольшим отдельным контурам.

Последние свою очередь представляют собой трубы водяного напольного отопления или линии питания и сбора обратки с радиаторов. Каждый отвод коллекторов снабжается отдельной запорной арматурой с колпаками плавной регулировки, контуры не зависят друг от друга, легко отключаются и управляются.

Движение воды по многочисленным контурам обеспечивает циркуляционный электрический насос, как правило размещаемый в обратной магистрали (альтернатива – установка устройств принудительной циркуляции в начале или на обратке каждой автономной ветви).

Стабильность и безопасность эксплуатации достигается за счет ввода в схему мембранного расширительного бачка, устанавливаемого на участке трубы с остывшим теплоносителем.

Минимальная емкость бачка должна превышать объем циркуляции как минимум на 3%, лучше больше.

Дополнительные функции безопасности и управления выполняют:

Число поддерживаемых стандартным коллектором контуров зависит от параметров разъема гребенки и варьируется от 2 до 12. В сложных системах могут устанавливаться коллекторы с большим числом разъемов, но обычно в этом нет необходимости.

Материал труб подбирается исходя из параметров теплоносителя и типа системы (напольной, радиаторной или комбинированной), с учетом вероятного скрытия в стяжке предпочтение отдается качественному металлопластику или сшитому п/э.

Совет! Кто бы, что не говорил делайте монтаж труб в стяжке без соединений, только цельными участками

Это важно!. Плюсы и минусы

Плюсы и минусы

Преимущества коллекторной схемы проявляются в:

• Повышении общего КПД системы за счет ускоренной подачи нагретой воды или антифриза к теплообменникам, возможности уменьшения сечения труб (и, как следствие, — производительности котла) и сокращения доли теплопотерь.
• Эстетичности. Уменьшение диаметра труб позволяет скрыть их в сравнительно тонкой стяжке пола. Сам узел гребенки размещается в компактном и малозаметном ящике, зачастую – монтируемом в нише.
• Возможности контроля температуры и отключения контуров в отдельных помещениях без снижения работоспособности всей системы.
• Сравнительно простых правилах проектирования и монтажа, возможности совмещения систем напольного и радиаторного обогрева.

Основным минусом коллекторных систем признана дороговизна, на монтаж независимых контуров (более длинных даже в сравнении с обычными двухтрубными разводками) и распределительных гребенок уходит много средств и времени. Такие системы всегда зависят от работы циркуляционных насосов и являются энергозависимыми.

В регионах с промерзаемыми грунтом и частными отключениями э/э внутрь воду в трубах заменяет антифриз, что также повышает смету.

В итоге коллекторные системы признаны оптимальными для обогрева больших по площади частных домов (включая двухэтажные) с разным назначением жилых зон.

Этот тип рекомендуют выбрать при повышенных требованиях к эстетичности и энергоэффективности системы и закладывать на этапах капитального строительства или ремонта дома

Монтаж коллекторных схем и шкафов при наличии ранее уложенных и уже эксплуатируемых полов считается трудоемким и неоправданным, при отсутствии возможности скрытия труб в стяжке разводка привлекает излишнее внимание и хуже выглядит

Компоненты коллекторной системы отопления

Комплекция коллекторной системы отопления подобна по своему набору двухтрубной (тройниковой) системе. Главным, самым дорогим компонентом является котёл. От его эффективности зависит энергоэффективность работы системы. Мощность котла зависит от отапливаемой площади и теплопотерь. В связи с этим, выбор котла и расчет его эффективности являются достаточно серьёзной частью проектирования, требующее консультаций со специалистом.

На втором плане по праву считают уровень теплоотдачи системы, за которую отвечают радиаторы. Но не стоит также забывать про возможные теплопотери. Для их минимизации стоит задуматься над качественным утеплением дома.

Коллекторная разводка систем отопления предусматривает наличие встроенного насоса для циркуляции теплоносителя. Насос увеличивает теплоотдачу системы, позволяя теплоносителю как можно быстрее циркулировать.

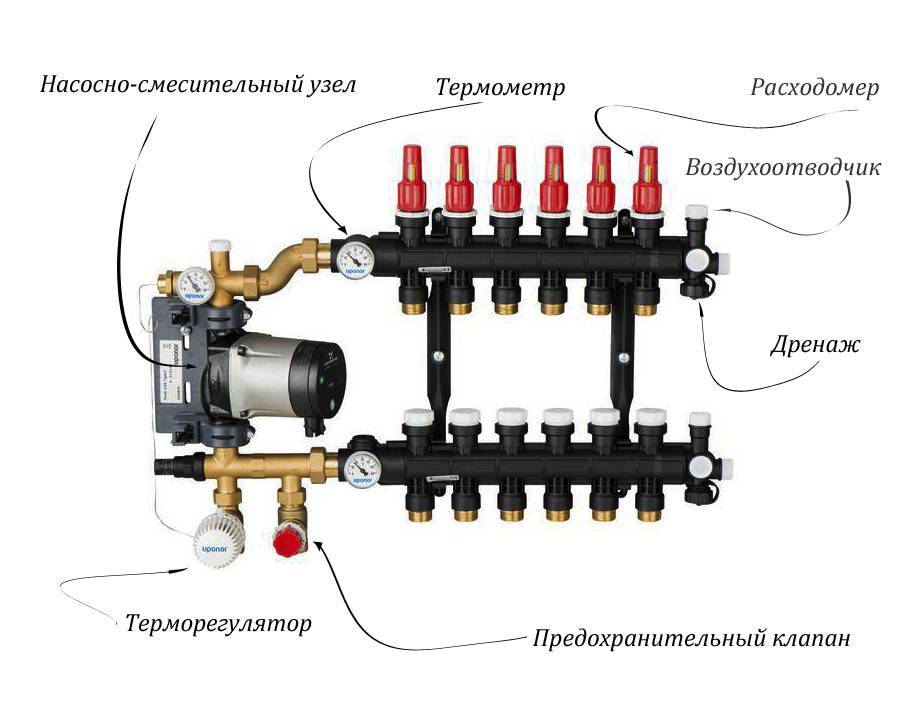

Важным элементом системы является коллектор. Коллектор выполняет функцию распределителя теплоносителя, способствуя эффективной подаче воды. Коллектор состоит из различных регуляторов, клапанов, термодатчиков, позволяющих регулировать комнатную температуру.

Соединение котла и теплого пола с использованием смесительного клапана

Изображение 2. Схема трехходового смесительного клапана.

Смесительный насос можно заменить трехходовым смесителем, который выполняет такую же функцию, только без насоса (используется при наличии хорошей циркуляции, не требующей дополнительного насоса). Установка трехходового смесителя выполняется там же, где и насосно-смесительного узла, т.е. на выходе из коллектора обратки.

Схема, в соответствии с которой должно выполняться соединение коллектора и покрытия с подогревом с использованием трехходового смесительного клапана приведена на ИЗОБРАЖЕНИИ 2.

С одной стороны коллекторы подсоединяются к трубам от обогревательного оборудования, а с другой на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключают воздухоотводчик. С нижней стороны разветвителя устанавливают сливной кран.

Методы прокладки

Проводить такую процедуру можно несколькими способам:

  • закрытым;
  • открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

При этом, можно сразу отметить основные недостатки закрытого метода:

  • отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
  • необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

  • низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
  • возможность вовремя увидеть протечку и устранить её;
  • легкость проведения ремонта на любом участке;
  • возможность улучшить в процессе использования систему.

Коллекторный тип разводки труб — особенности и нюансы

Коллекторный тип разводки труб в системах отопления и водоснабжения является более перспективным, чем классический вариант на тройниках. Ведь главная выгода коллекторной схемы – возможность точной регулировки напора транспортируемой жидкости – очевидна и специалистам по трубопроводам, и домовладельцам.

Впрочем, лучевая схема (она же коллекторная разводка) имеет и оборотную сторону: она очень сложна и на ее реализацию потребуется намного больше труб и фитингов.

Ну, а мы готовы лишь подтолкнуть процесс принятия окончательного решения, описав нашим читателям структуру коллекторных схем и схему монтажа подобных систем.

Виды отопительных систем и их отличие

Системы отопления в основе своей имеют принцип циркуляции горячей воды. Исходя из этого выделяют:

  • систему отопления с циркуляцией на основе естественного давления;
  • систему отопления с циркуляцией посредством насоса;

Не стоит особо останавливаться на описании первой системы, так как данная установка давно считается устаревшей и практически не используется при строительстве нового жилья из-за ее низкой эффективности. Такое отопление используется в небольших частных домах и некоторых коммунальных учреждениях. Укажем лишь что в основе её функционирования лежит принцип физической разницы плотности теплой и холодной воды, что приводит к её циркуляции.

Система отопления с принудительной циркуляцией предусматривает наличие специальных насосов, обеспечивающих циркуляцию. Этот способ даёт практическую возможность отапливать большее количество помещений, нежели первый. Соответственно, данная система считается наиболее эффективной. Существует огромный выбор насосов для циркуляции теплоносителя в системе, что дает возможность варьировать с их мощностью и другими качественными характеристиками исходя из размеров помещений и их количества.

Система отопления с циркуляцией посредством насоса делится:

  • двухтрубная (подключение радиаторов и труб параллельным способом, что влияет на скорость и равномерность подогрева);
  • однотрубная (последовательное подключение радиаторов, что определяет простоту и дешевизну в прокладке системы отопления).

Коллекторная система отопления отличается высокой энергоэффективностью по сравнению с вышеперечисленными благодаря тому, что каждый радиатор подключён персонально к одному подающему и одному обратному трубопроводу, подача воды по которым осуществляется с помощью коллекторов.

Особенности коллекторной системы и её отличия заключаются в следующем:

Коллекторная разводка системы отопления предусматривает, что каждый радиатор регулируется самостоятельно и не зависит от работы других. Кроме того, в коллекторной системе зачастую используются другие отопительные приборы, которые также работают автономно от коллекторов. Радиаторы монтируются параллельно к коллекторам, что по принципу работы делает коллекторную систему схожую с двухтрубной.

Монтаж коллекторов осуществляется в отдельном подсобном помещении, либо специально отведенном для этого шкафу-стенде, спрятанном в стене. Место под коллекторы необходимо заранее планировать, так как они могут быть довольно внушительных размеров. Размеры распределительных коллекторов зависят от мощности радиаторов, которые зависят от размеров помещений.

Коллекторная разводка системы отопления значительно выигрывает у других вышеперечисленных систем отопления возможностью производить демонтаж и замену радиатор без необходимости остановки всей системы. Также коллекторная разводка требует для своего функционирования большего количества трубопровода, чем двухтрубная система. Несмотря на значительные одноразовые затраты на этапе строительства, данные меры положительно сказывается на дальнейшей энергоэффективности системы. Именно поэтому коллекторная система отопления обладает наибольшим эффектом и быстро окупается при строительстве жилья с большой площадью.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

  1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
  2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
  3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
  4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Требования к подключению и установке


Схема коллектора для теплого пола

Монтаж и подсоединение коллекторов производятся во время установки системы отопления. Промежуточные приборы ставятся в коридорах, гардеробных или кладовых. Для этого подходят накладные или встроенные шкафы. Если их нет, обустраивается специальная ниша на высоте 20-30 см от пола.

Унифицированная схема подсоединения коллекторной системы не разработана, но специалисты приводят несколько рекомендаций:

  • Расширительный бак должен быть объемом от 10 % общего количества теплоносителя.
  • Установка индивидуального насоса на каждый контур.
  • Расширительный резервуар ставится перед насосом на линии обратной подачи.
  • При наличии гидрострелы бак ставят перед основным насосом, обеспечивающим циркуляцию малого контура.
  • Ресурс насоса повышается при расположении выше обратки.

Выбор места монтажа

Для коллекторной системы характерен поэтажный монтаж труб с организацией независимого автономного контура. Распределитель допускается ставить в любом месте, скрыв в шкафу с отверстиями под трубы на торцевых стенках.

В помещении должна поддерживаться оптимальная влажность, поэтому идеально подойдет кладовая, гардеробная или коридор. Если коллектор устанавливается на даче, его крепят в открытом виде на хомуты или кронштейны.

Функциональное предназначение

Начнем с того, что существует одно очень важное правило, и если его строго не придерживаться, то отопительная система дома будет работать плохо. Это правило гласит, что диаметр выходного патрубка отопительного котла должен быть всегда равен или быть чуть меньше, чем суммарный показатель диаметров всех потребляющих теплоноситель контуров. Оптимальный вариант, если он будет больше

Оптимальный вариант, если он будет больше.

Для сравнения приведем пример настенного агрегата, в котором диаметр выходного патрубка равен ¾ дюйма. Представьте себе, что за счет этого котла будут нагреваться три отдельных контура:

  • Основное отопление – радиаторная система.
  • Теплые полы.
  • Бойлер косвенного нагрева, в котором будет использоваться вода, предназначенная для хозяйственных нужд.

Теперь представьте, что диаметр каждого контура минимум ¾ дюйма, как и у котла. Но суммарный показатель будет в три раза больше. То есть, как бы вы ни хотели, а выдавать необходимое количество теплоносителя через диаметр патрубка отопительного котла, чтобы его хватало на все три контура, будет просто невозможно. Вот вам и снижение теплоотдачи по всей площади дома.

Конечно, по отдельности все контуры будут работать нормально. К примеру, основной контур (радиаторный) без включения теплых полов полностью осилит обогреваемое пространство. Но как только вы включите систему теплых полов, все, ни там, ни здесь теплоносителя хватать не будет. Температуры у теплоносителя хватает, не хватает его объема.

Эта достаточно серьезная проблема решается установкой в систему отопления распределительного коллектора. По сути, это конструкция из нержавеющих металлических труб, в устройстве которой установлены приборы ввода и вывода теплоносителя, распределяемого по контурам. Для регулирования температуры, давления, объема потока и его скорости по выводам устанавливается запорная арматура, которая и выполняет все необходимые функции.

Самое главное, что с помощью распределительного коллектора можно контролировать температурный режим в отдельно взятом помещении. И это не будет влиять на соседние комнаты и на температуру дома в целом.

Устройство коллектора

Состоит коллектор из двух труб:

  1. Соединяет подающий трубопровод от котла с подающими контурами систем отопления. Этот отсек помогает распределению горячей воды. Его устройство особенно помогает в том случае, когда встает вопрос ремонта того или иного отвода. При этом на определенном контуре, где необходимо провести ремонтные работы, закрывается отсекающий вентиль. Он просто перекрывает подачу теплоносителя.
  2. Обратный отсек регулирует давление внутри каждого контура, чем и достигается качество движения теплоносителя. А, значит, и качество теплоотдачи отопительных систем.

Тот, кто не понимает, в чем суть установки распределительного коллектора, начинает встраивать в систему отопления различные дополнительные установки: циркуляционный насос, клапана разного назначения и так далее. Скажем прямо, это не поможет, с их помощью увеличить объем теплоносителя нельзя. Вы просто сделаете лишние расходы, которые окажутся напрасными.

Внимание! Если вы являетесь обладателем большого многоэтажного дома, то рекомендуется на каждый этаж устанавливать отдельный распределительный коллектор

Недостатки и достоинства коллекторной схемы

Сложность трубной разводки при реализации коллекторной схемы компенсируется ее преимуществами:

Каждый радиатор – это автономный и отдельно управляемый элемент

То есть, в каждом помещении можно установить желаемую температуру независимо от температуры в котле или в других цепях отопления, или отключить радиатор (группу радиаторов) без остановки отопительной системы; Принимая во внимание тот факт, что каждый теплопровод, подключенный к коллектору от отопительной системы, транспортирует горячую жидкость только в один отопительный прибор, целесообразнее применять трубы уменьшенного диаметра по сравнению с расчетным общим диаметром труб. При этом рекомендуется соблюдать минимально допустимое расстояние между отопительным устройством или группой радиаторов, и коллектором

Раздельное подключение приборов отопления

Самодельная или заводская коллекторная система отопления схема которой для общих случаев приведена выше, ценится потребителями из-за возможности создания нескольких независимых отопительных контуров с разной температурой и давлением. Такая схема позволяет при одном котле организовать разные температурные режимы для разных помещений в одном здании. Чтобы подключить несколько контуров, оборудуется другой вариант коллектора – гидрострелка, которая внешне выглядит как большая водопроводная труба.

Гидрострелка устанавливается не так, как коллектор – между трубой подачи теплоносителя и обратной трубой цикл обращения замыкается. Котел продолжает непрерывно нагревать жидкость в первичном контуре, и теплоноситель в гидрострелке начинает двигаться, позволяя врезаться в него для подключения радиаторов в разных точках и на разных уровнях.

Из-за такого необычного подключения радиаторов к гидрострелке в конечной точке отдельно взятого теплоприемника (радиатора) будут разные показатели температуры и давления. Включение гидрострелки целесообразно при комбинировании разводки труб отопления с применением радиаторов и системы «теплый пол».Самодельная гидрострелка

В местах присоединений контуров давление и температура в трубах будут разными, но, если коллекторное отопление частного дома своими руками схемы и чертежи которой разрабатывались для циркуляционных насосов, будет их использовать, то эта разница перепадов не имеет значения. Также отопительные контура можно подключать последовательно (не больше двух в цепи), но при такой организации подключения контура невозможно будет регулировать отдельно друг от друга.Последовательное соединение коллекторов

Недостатки коллекторной организации трубной разводки следует отметить следующие:

  1. Энергопотребление коллекторной схемы выше, чем при последовательном подключении батарей. Причем, чем больше отапливаемая площадь, тем выше тепловые расходы;
  2. Коллекторному отопительному оборудованию присуща работа только в одно- или двухтрубной конструкции отопительной системы, которую можно развести по стенам помещений. Но при организации лучевой разводки провести трубы по стенам или скрытым способом не получится из-за большого объема практической схемы и большого количества труб отопления;
  3. При прокладке труб в полу под бетонную стяжку проявляются следующие недостатки способа: для труб, проложенных под полом, не разрешается делать какие-либо соединения – ни сварные, ни резьбовые, ни какие-нибудь другие, чтобы не допустить скрытой протечки, иначе придется снимать слой бетонной стяжки, а это – почти капитальный ремонт помещения со всеми вытекающими последствиями;
  4. Суммарное гидравлическое сопротивление коллекторного контура отопления будет значительным, особенно пир прокладке труб с небольшим диаметром. Также при реализации коллекторной схемы разводки труб необходимо использование циркуляционного насоса (насосов), так как естественное давление в трубах не позволит теплоносителю свободно перемещаться по трубам;
  5. При использовании в коллекторной схеме отопления нескольких автономных отопительных контуров обязательно на каждый большой контур монтируется свой циркуляционный насос. Это приводит к финансовым затратам как при монтаже системы, так и в процессе ее эксплуатации;
  6. Энергозависимость коллекторной системы отопления – один из существенных ее недостатков, так как циркуляционные насосы требуют подключения к электросети. При аварийном отключении электричества отопление не сможет обеспечить требуемый тепловой режим, так как движение теплоносителя по трубопроводу просто остановится.

Монтаж коллектора теплого пола

Монтаж коллектора и подключение контуров тёплого пола

Смотрите это видео на YouTube

Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:

  • Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.
  • Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.

Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.

Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.

Подключение ТП к коллектору

Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:

на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;

в ручную подсоединить конец шланга к штуцеру гребёнки;

окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.

Настройка коллектора

Коллектор для теплого пола. Три способа настройки расходомеров.

Смотрите это видео на YouTube

Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:

  • удаление колпачка с запорной арматуры;
  • закрепление вентиля шестигранником;
  • определение числа оборотов для конкретной петли;
  • прокручивание вентиля на вычисленное количество раз.

Остальные контуры тёплого пола настраиваются также.

От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.

Отопление на коллекторах

Сборка системы отопления с использование коллектора предполагает следующие действия:

  • К подающему штуцеру котла крепят напорный трубопровод, транспортирующий жидкость к первому коллектору.
  • От первого коллектора разводят трубы к верхним штуцерам радиаторов.
  • Поблизости от первого коллектора монтируют второй, к которому подключают трубы от нижних разъемов радиаторов.
  • Второй коллектор соединяют с нагнетательным насосом.
  • Трубу от насоса вводят в принимающий штуцер котла.

Подобная схема может практиковаться и в открытой, и в закрытой системе отопления. И в первом случае открытый расширительный бак монтируют в верхней точке напорного трубопровода, подводящего теплоноситель к первому коллектору. Во втором случае в этом же месте врезают герметичный расширительный бачок.

Трубопроводы, в данном случае, лучше всего вмонтировать в пол, под заливку. В ином случае, расход труб будет намного больше, чем при центральном монтировании коллектора.

Монтаж отопительного коллектора

Установку оборудования надо предусматривать на этапе сооружения системы. Монтаж коллектора отопления осуществляется в помещениях с низким уровнем влажности, возможно крепление на стене в шкафу или без него, но так, чтобы расстояние до пола было небольшим.

Жесткой техники интеграции оборудования нет, есть ряд рекомендаций:

Увеличить вместимость расширительного бака на 10% от общего объема теплоносителя в системе.
Зона установки компенсатора – труба обратного тока воды перед циркуляционным насосом

При условии, что применяется гидрострелка, бак ставить перед основным нагнетателем, чтобы поддерживать показанную интенсивность транспортировки теплоносителя в малых контурах.
Точка монтажа насосного оборудования не имеет важности, но мастера советуют ставить нагнетатели на обратке с учетом горизонтального положения вала, чтобы не оставить крыльчатку без охлаждения и смазки при попадании воздуха внутрь контуров.. Чтобы сократить затраты на покупку приборов, можно сделать коллектор отопления своими руками

Чтобы сократить затраты на покупку приборов, можно сделать коллектор отопления своими руками.

Для сооружения устройства потребуется:

  • трубы армированные полипропиленовые индекса 20 в магистраль, индекса 25 для центральной трубы;
  • заглушки по одной на сторону каждой группы;
  • тройники, муфты, краны шаровые.

Теперь следует собрать схему – соединить тройники, на одну сторону поставить заглушку, на другую уголок, но только при нижней схеме обвязки. На отводы приварить отрезки для монтажа запорной арматуры и других устройств.

Формирование схемы идет с учетом самого длинного участка – это разгонный коллектор для подъема теплоносителя при нагревании и распределении по контурам. После сборки вся сетка присоединяется обычным порядком, на каждый контур устанавливается циркуляционный насос, затем монтируется расширительный бак увеличенного объема.

Если остались вопросы, видео, как сделать коллектор для отопления своими руками, поможет разобраться с нюансами.

Источники

https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/komplektuyuschie/kollektor-otopleniya.html
https://vannapedia.ru/rmnt/pol/kollektor-dlya-teplogo-vodyanogo-pola.html

Выводы и полезное видео по теме

Как происходит объединение газовых баллонов с помощью рампы:

Конструкции под загрузку, хранение, эксплуатацию сразу нескольких сосудов изготавливаются не только под пропан-бутан, но также под ацетилен, кислород, углекислый газ и другие. Правда, для бытовой сферы основным продуктом потребления всё-таки остаётся природный газ. Под этот вид продукта и делаются чаще всего газовые рампы.

Под какое бы назначение не предполагалась конструкция, она в принципе изменяет условия эксплуатации оборудования – делает их более удобными для пользователей, безопасными для окружающих.

Появились вопросы по теме статьи? Или может есть ценная информация которой вы можете поделиться с нашими читателями? Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
