Особенности короба для светодиодной ленты и его монтаж своими руками

Что необходимо для работы?

Материалы

Гипсокартонный подвесной потолок со встроенными светильниками или светодиодной лентой, расположенной по периметру перекрытия – это достаточно универсальное решение. С одной стороны, при устройстве такой конструкции мы обеспечиваем идеальное выравнивание потолка вне зависимости от изначального состояния потолочной плиты или другой несущей поверхности. С другой – получаем возможность установить регулируемое освещение на большой площади, полностью (или почти полностью) избавляясь от затенённых участков.

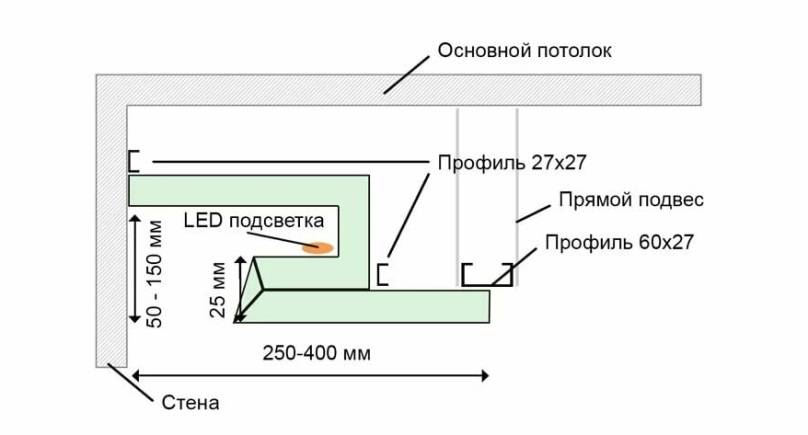

Общая схема конструкции с указанием используемых материалов

Очевидным плюсом этой технологии является достаточно высокая скорость возведения потолка – в отличие от оштукатуривания, нам не придется ждать неделю или более для высыхания нанесенного раствора.

Для устройства подвесного потолка нам будут нужны:

Профиль потолочный

1. Профиль оцинкованный для каркаса (стартовый и потолочный).
2. Подвесы металлические для формирования необходимого зазора между ГКЛ и несущей частью потолка.
3. Гипсокартон (стандартный для большинства помещений, влагостойкий для кухни, ванной, туалета и балкона).
4. Крепеж для профиля и гипсокартона (анкера, саморезы по металлу и ГКЛ).

Подвесы и соединители

1. Шпаклевка для гипрока.
2. Лента-серпянка.
3. Перфорированные уголки для маскировки угловых стыков.
4. Грунтовка.
5. Материалы для финишной отделки (интерьерная краска, декоративная штукатурка, обои и т.д.).

Встроенный светильник для ГКЛ

Отдельно закупаем материалы для подсветки:

1. Потолочные светильники для скрытого монтажа (под лампу накаливания, галогенную или светодиодную лампу).
2. Провод соединительный ПВС 3×0,75 или ПВС 3×0,5.
3. Кабель-каналы с хомутами для крепления.

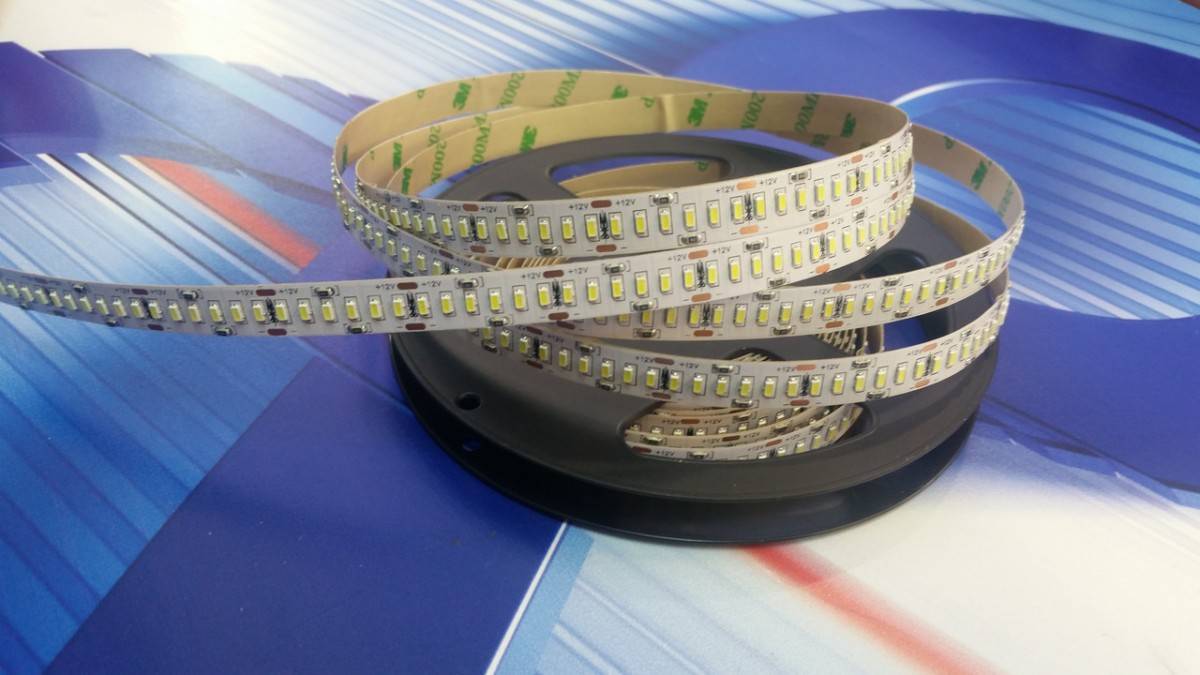

4. Светодиодная лента для подсветки.
5. Трансформатор и диммер для светодиодов.
6. Изоляционная лента.

Инструменты

Гипсокартонный потолок с подсветкой можно изготовить, используя не самые сложные инструменты. И все же набор приспособлений, без которых работа будет практически невозможной, получается весьма обширным.

Мой минимум включает:

Набор для работы с ГКЛ

1. Перфоратор с бурами по бетону/кирпичу.
2. Сверло-коронка для проделывания отверстий под светильники.
3. Шуруповерт с магнитными битками и насадкой для гипсокартона.
4. Ножницы по металлу для резки профиля.
5. Пила для раскроя ГКЛ.
6. Острый нож для работы с гипсокартоном.
7. Рубанок для обработки кромок гипсокартонных листов.
8. Шпатели для выравнивания обшивки.
9. Шлифовальные терки.
10. Кисти для грунтовки и финишной окраски.
11. Инструменты для работы с электрикой – обычные и индикаторные отвёртки, плоскогубцы, острый нож и т.д.

К дополнительным приспособлениям, сильно облегчающим работу, я бы отнес стеллаж или малярные козлы: без них обшивать потолок будет очень сложно.

Советы по установке

Работа пойдет проще, если знать некоторые нюансы монтажных работ:

Еще до начала установки нужно составить проект, в котором необходимо предусмотреть все нюансы предстоящей задачи. Желательно рассчитать стоимость, особенно если придется приглашать наемных работников.
Липкий слой ленты находится с обратной стороны и защищается особой пленкой.
Нужно заранее подобрать уголок из поливинилхлорида, который затем будет зафиксирован в нише небольшими саморезами. Уголок используется, потому что со временем липкой полоске свойственно отклеиваться, а вот ПВХ держится надежно.
Приклеивать ленту нужно как можно быстрее — сразу после удаления защитной пленки. Лента должна плотно прилегать к поверхности.
Обрезать светодиодную ленту следует только по заданным на ней линиям.
Нежелательно скреплять больше трех метров ленты между собой. Дело в том, что при слишком длинной ленте может дать сбой токопроводящая дорожка, так как она просто не выдержит напряжения. Если лента слишком длинная, рекомендуется соединять ее с контроллером выделенными проводами.
Профиль следует резать по заранее размеченным участкам и через некоторые расстояния.
При подключении блока питания нужно соблюдать правило полярности. Если в схеме есть коннектор, то на упаковке имеются все нужные подсказки по его подключению.

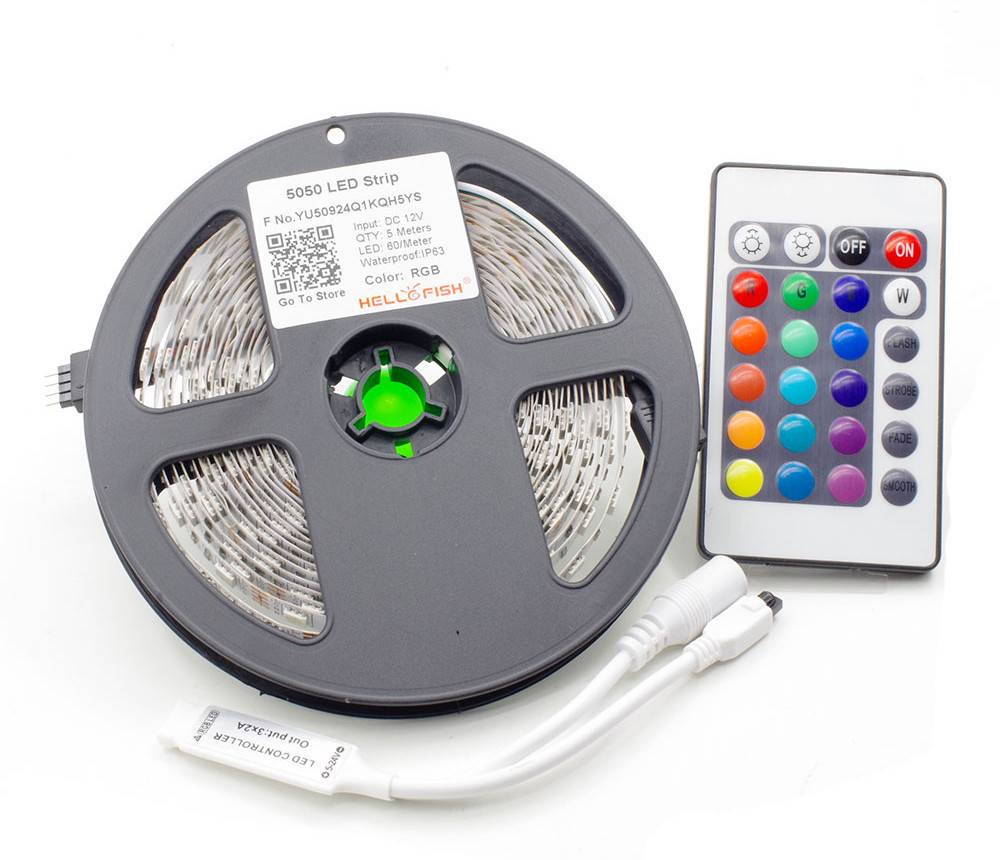

При цветном освещении без котроллера не обойтись. Освещение не должно диссонировать с окружающей обстановкой

Регулировать тональность подсветки можно с помощью контроллера.
Паять нужно с предельной осторожностью, чтобы не повредить пластиковую основу. Для светодиодов чрезмерная температура нежелательна

Для пайки рекомендуется использовать флюс-пасту. В качестве припоя оптимальным выбором будет ПОС-61. Максимально допустимая температура плавления — 160 градусов.
Головки саморезов рекомендуется спрятать в карнизах, а шляпки выкрасить акриловой краской или покрыть шпатлевкой.
Если устанавливается одна полоска, подключение делают напрямую. Для большего количества полосок понадобится параллельная схема подключения. Параллельная схема лучше тем, что при выходе из строя одного из участков другие сохранят работоспособность.
Если возникли проблемы с приклеиванием, можно воспользоваться двусторонним скотчем. Этот материал очень гибок и позволяет повторять рельеф поверхности.

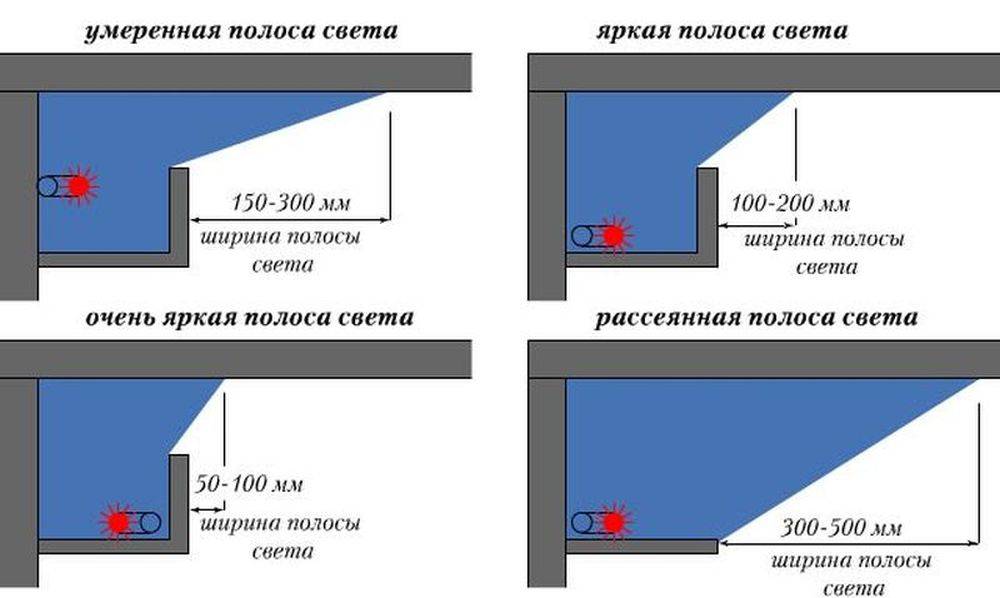

Рекомендуется сохранять одинаковое расстояние между уровнями (20 сантиметров). В противном случае освещение не будет равномерным.

Наклеить светодиодные ленты можно не только на потолок, но и на любые другие поверхности. Существует множество вариаций монтажа таких осветительных устройств, которые позволяют установить ленту быстро и без лишних затрат времени и сил. При соблюдении указанных выше рекомендаций никаких проблем при монтаже возникнуть не должно.

Средства закрепления ленты

Заводы-изготовители предусматривают распространенный способ крепления. Это клеевой слой, который расположен с тыльной стороны изделия. Он скрыт под защитной пленкой. Там расположен двухсторонний скотч, приклеенный по всей длине. Противоположная сторона монтируется на поверхностный слой стен, потолка или мебели.

Установить светодиодную ленту можно на гладкие, неровные или шероховатые поверхности. Благодаря гибкой структуре материала, изделие легко монтируется на выпуклые арки, либо прочие вычурные формы интерьера. Для более крепкого сцепления рекомендуется нанести на поверхность лак или краску. Такая методика поможет выровнять основание.

Проводить работы следует аккуратно, так как выполнить приклеивание таким способом нужно с первого раза. Если начать исправлять уже неправильно приклеенную ленту, то во второй раз ее уже приклеить не удастся. Рекомендуется прежде, чем приступить к работам, сделать предварительную разметку.

Скотч

Бывают случаи, когда лента сама отсоединилась, либо требуется перенести ее в другое место. Нужно применить другой вариант – использовать дополнительно строительный двухсторонний скотч. В начале он наносится на нужное место, а после к нему приклеивают новые или б/у светодиодные элементы.

Советы по монтажу светодиодных лент

Как подключить светодиодную ленту своими руками? Чтобы сделать это правильно, ознакомьтесь со следующими советами экспертов:

Подключение светодиодного освещения производят параллельно, используя отрезки длиной до 5 м.

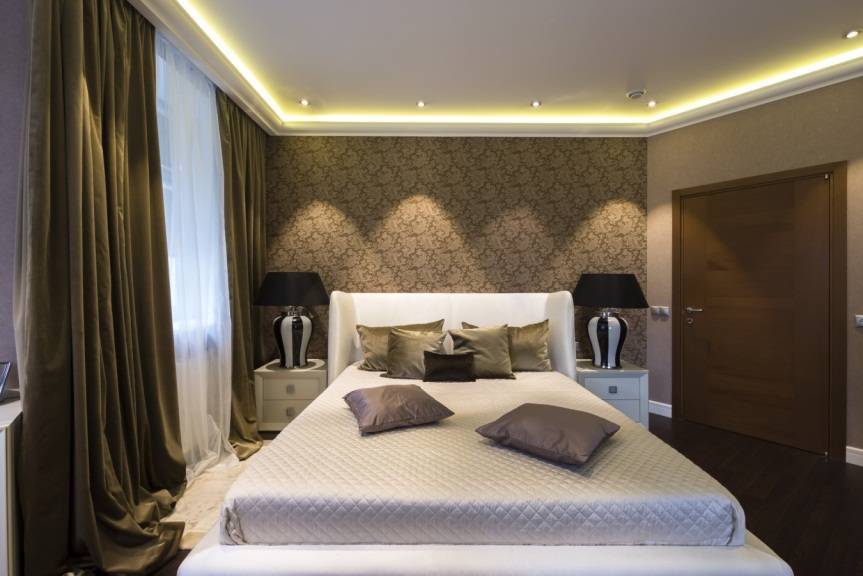

Как показано на фото светодиодных лент в интерьере, их монтаж должен осуществляться на алюминиевый профиль – на него возлагается задача теплоотвода. Исключение составляет модель SMD 3528. Это объясняется ее малой мощностью.

Очень важно грамотно подобрать блок питания. Его мощность должна превышать мощность подсветки на 30%

Организация светодиодного ленточного освещения требует комплексного подхода. Результат будет зависеть и от правильности предварительных расчётов, и от грамотности проведённых работ по установке. Поэтому не стоит жалеть времени на тщательное продумывание каждой мелочи – оно обязательно окупится.

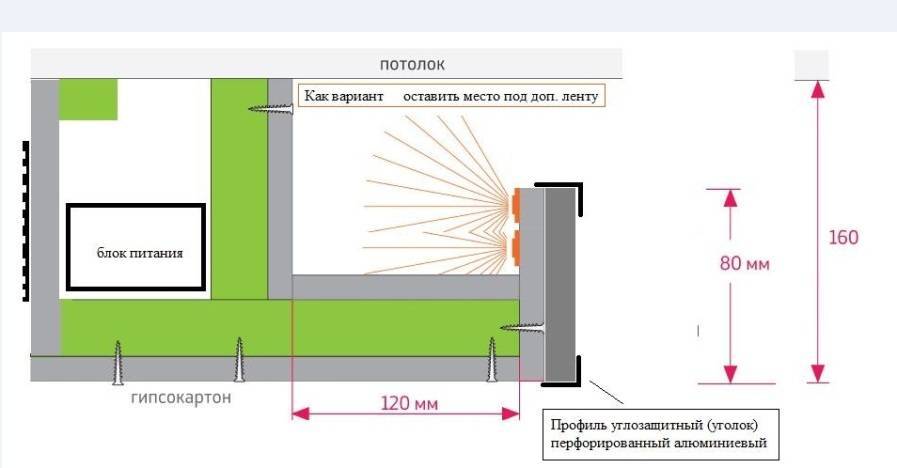

Короб из гипсокартона на потолке своими руками

До закрепления обшивки укладывается утеплитель, если это предусмотрено. Листы гипсокартона режутся по размеру короба. Стыки двух соседних листов должны располагать на одном CD-профиле. Первоначально зашивается нижняя часть конструкции, а после боковая.

В результате получится короб с выступающим профилем. Выступающие отрезки следует заглушить. Для этого вставляете на них нарезанные куски профиля, соответствующей длины.

Это будет служить основой для крепления полоски гипсокартона, а сверху будет монтироваться светодиодная лента.

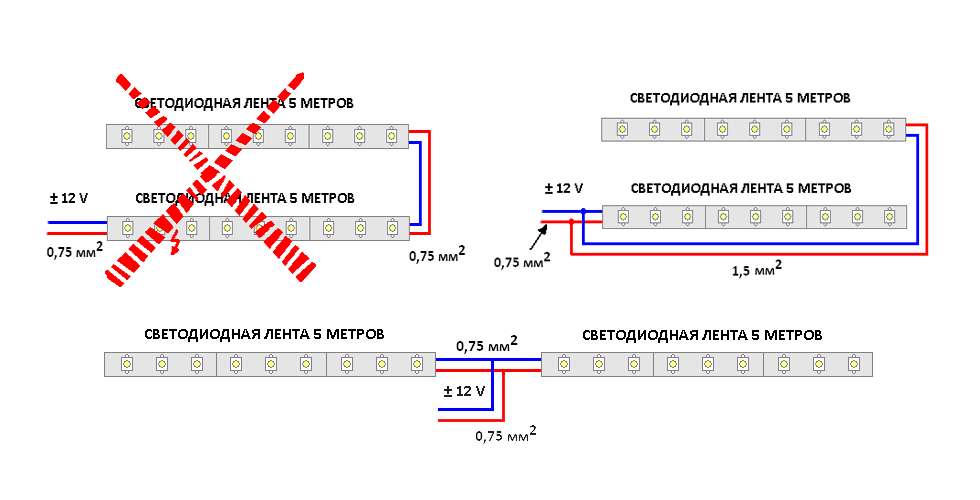

• Не рекомендуется подключать ленту к блоку питания последовательно, так как последующий отрезок ленты будет светить слабее.
• Если мощность блока слишком большая, то это значительно отражается на его размерах. Поэтому при обустройстве каркаса учитывайте это. Существует другой вариант, например, приобрести блок питания для каждого отрезка ленты, он имеет небольшие габариты.

В данной статье мы расскажем как сделать короб из гипсокартона самостоятельно, рассмотрим различные варианты, а также продемонстрируем фото и видео инструкции. Чтобы выбрать соответствующий блок питания, необходимо определить мощность светодиодной ленты. Для этого нужно измерить периметр всей ниши и умножить полученную цифру на мощность погонного метра ленты. Но это еще не все, так как следует учесть такие нюансы:

Виды профилей и способ монтажа

По материалу изготовления различают пластиковые и алюминиевые изделия.

Пластиковые короба изготавливают из специального поликарбоната. Гибкий пластик позволяет широко использовать кабель каналы для оформления закругленных арок.

Преимущества поликарбонатов:

• Низкая цена.
• Эластичность.
• Различная фактура (цвет, поверхность под дерево…).
• Матовый или прозрачный корпус.
• Легкая установка.

Недостаток один – худшая по сравнению с алюминием теплопроводность и охлаждение ленты.

Металлические каналы изготавливают из алюминия. Они нарезаны на отрезки разной длины: 1150, 2000, 2500 мм.

Полезное свойство алюминиевого профиля – отведение тепла от источника света.

Ленты на светодиодах SMD 3528 и аналогичных в дополнительном теплоотводе не нуждаются. Изделия с SMD 5050 и выше нежелательно монтировать непосредственно на поверхности с низкой теплопроводностью (гипсокартон, ДСП). Для них используют теплоотводы (алюминиевые полосы, профили).

Гибкий пластиковый профиль для светодиодной ленты

В

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

ажно! Долговечная работа светодиода обеспечивается при температуре до +70⁰C. При перегреве срок службы резко снижается из-за разрушения конструкции прибора.

Монтаж профиля осуществляется на двухсторонний скотч, клей или саморезами.

Алюминиевый корпус подходит для использования в подсветках кухни, ступеней, в общественных местах. Для герметизации корпуса, установленной на улице конструкции, применяют специальную ленту.

Разные типы профиля позволяют направлять световой поток в нужном направлении.

По способу монтажа различают профили:

• Накладной.
• Угловой.
• Встраиваемый или врезной.
• Для подсветки торцов стекла.
• Подвесной.

Накладные

Накладные модели популярны и востребованы. Монтаж осуществляют на любую ровную поверхность.

Крепление производят клеем, саморезами, с помощью качественного двухстороннего скотча.

В комплект изделия кроме профиля, входит пластиковая крышка. Элемент выполняется из прозрачного или матового поликарбоната, служащего рассеивателем. Вид крышки выбирают в зависимости от назначения освещения. Прозрачный экран используется в освещении, матовый – для декоративных целей. Торец закрывают заглушками.

Различные виды корпусов: прямоугольные, квадратные, конусообразные, круглые позволяют найти изделия для разных типов установки.

Из накладных профилей изготавливают корпуса подвесных светодиодных светильников, которые можно сделать своими руками.

Накладной профиль для светодиодной ленты

Угловые

Применяются для установки в углах строительных конструкций, торгового оборудования, шкафов. Позволяют скрыть неровности стыков.

Вариант удобен в тех местах, где требуется освещение под углом.

Диодные источники излучают яркий, раздражающий глаза свет – для снижения эффекта в комплект обязательно входит рассеиватель.

Встраиваемые

Отличие врезного типа – наличие выступов, закрывающих неровности краев материала в месте установки.

Различают два варианта установки.

В первом случае в материале изготавливают паз, в полость которого встраивается профиль.

Во втором – установка в местах переходов от одного материала к другому. Например, линия соединения гипсокартона и древесно-стружечной плиты, разных по цвету пластиковых панелей…

Скрытая конструкция не видна человеческому глазу – заметна лишь полоса света.

Встраиваемый профиль для светодиодной ленты

Для подсветки торцов стекла

В продаже широко присутствует профиль для подсветки стекол 8 и 10 мм, служащий для установки ленты и крепления стекла.

В декоративном оформлении и широкое распространение приобретает технология акрилайт. На стеклянное полотно или оргстекло, методом лазерной гравировки, наносится узор. Рисунок становится видимым только при освещении торца стекла светодиодной лентой. Для обрамления полотна и установки ленты используется профиль.

Подвесные

Подвесной профиль похож на накладной, но конструкция с внешней стороны гладкая. Легкость обработки и резки позволяет изготовить своими руками различные по длине светильники.

Что нужно сделать заранее

Прежде всего, стоит подумать о том, какого типа подсветку вы будете устанавливать. Есть несколько разновидностей таких конструкций и каждая монтируется по своему принципу. Если потолок у вас натяжной, то лента может располагаться как снаружи, так и внутри.

Если же покрытие потолочной композиции сделано из других материалов, располагать светодиоды придется снаружи, но, они также останутся скрытыми и не будут видны до тех пор, пока их не включат. Есть несколько вариантов такой установки и каждый заслуживает отдельного внимания.

Следующее, о чем стоит позаботиться заранее – возможность подключения подсветки к электросети. Нужно предусмотреть отдельный провод на подключение декоративного света и место, где будет располагаться трансформаторный блок, обеспечивающий диоды необходимым напряжением.

Важно правильно выбрать подходящий трансформатор, так как для разного количества диодов потребуются разные модели таких устройств. Чтобы выбрать было легче, ниже приведена таблица, согласно которой можно подобрать соответствующий требованиям блок

Тип светодиодов	Количество диодов на один метр	Мощность (Вт)
3528	60	4,8
3528	120	9,6
3528	140	16
5050	30	7,2
5050	60	14,4
5050	120	25

Монтаж накладного профиля

Крепеж осуществляется тремя способами:

Для монтажа саморезами вам потребуются следующие инструменты:

Замеряете рулеткой расстояние на месте крепежа.

После чего ножовкой по металлу отрезаете необходимую длину профиля.

В основании просверливаете несколько отверстий диаметром 3мм для саморезов 3,5мм.

В некоторых видах заглушек уже идут отверстия под крепеж. Поэтому прежде чем сверлить края, проверьте какие у вас заглушки.

Шаг между отверстиями 100-200мм. Не забывайте прозенковать под шляпку шурупа каждое отверстие, иначе лента в этих местах будет отклеиваться.

При помощи шурупов монтируете подложку-основание на место подсветки.

Отмеряете необходимую длину светодиодной ленты согласно длине подложки и отрезаете по меткам реза.

Снимаете защитный слой двухстороннего скотча и приклеиваете ленту. Устанавливаете рассеиватель и заглушку.

После чего останется вставить профиль в уже закрепленное на поверхности основание и подключить провода питания к блоку.

Сначала формируете в мебели или другом материале паз, согласно размеров профиля.

С самого края сверлите отверстие-выемку для проводов питания.

Потом клеите ленту и вставляете линзу рассеивания.

Остается установить заглушку и вогнать все это дело в паз. Если паз сделан “впритык”, можно воспользоваться резиновым молотком.

Монтировать такой элемент на саморезы не так уж и просто, поэтому здесь гораздо проще использовать двухсторонний скотч.

Сначала обезжириваете подложку растворителем или спиртом.

После чего наносите скотч на обе грани и отрезаете излишки.

Теперь обезжириваете саму поверхность. Для этого слегка сбрызгиваете ее водой или “Мистером Мускулом”.

Для чего это делается? Угловой профиль в большинстве случаев монтируется неравномерно к двум плоскостям. И изначально, выставить его ровно, весьма проблематично.

А если поверхность слегка побрызгать водой, скотч не сразу приклеится и даст время подогнать все как нужно.

Для более надежного крепежа вместе со скотчем рекомендуется применять полиуретановый клей. Остается наклеить во внутрь ленту, вставить линзу и закрыть все заглушками.

Основные виды профилей по способу монтажа и область их применения

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.

Форма профиля может существенно отличаться

Угловой профиль для светодиодной ленты

Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.

Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.

Угловой профиль – серьёзный конкурент плинтусу

Встраиваемый профиль для светодиодной ленты

Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.

Встраиваемая модель

Накладной профиль для светодиодной ленты

Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.

Накладной профиль легко монтируется

Врезной профиль для светодиодной ленты

У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.

Врезной помогает красиво оформить интерьер

Гибкий профиль для светодиодной ленты с рассеивателем

Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.

Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.

Рассеиватель бывает матовым и прозрачным

Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.

Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.

Форма экрана может отличаться

Кабель-канал для светодиодной ленты

Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.

Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.

Система подсветки бассейна надёжно защищена от случайного попадания влаги

Установка ленты в нишу

Теперь давайте разберемся, как монтируется подсветка в нише потолка.

Подготовка

На что стоит обратить внимание в процессе подготовки ниши?

Провода для подключения нужно вывести заранее туда, где расположится блок питания ленты.

Здесь это сделано: разводка готова к подключению блока питания.

Сам блок питания сильно отличается от ленты размерами: он довольно габаритный. К тому же, как уже говорилось, БП может ощутимо греться. Лучше продумать его расположение в таком месте, где он будет доступен для замены в случае поломки, не виден с высоты человеческого роста и не зажат между профилями и гипсокартоном: минимальный теплоотвод все-таки желателен.

Все условия соблюдены.

• Учтите, что подсветка сделает видимыми малейшие дефекты потолка над нишей. Лучше не лениться хорошо прошпаклевать поверхность перед покраской.
• Поверхность ниши перед фиксацией ленты должна быть очищена от пыли и грязи. Если лента будет крепиться на профиль — его желательно обезжирить; если на гипсокартон — прогрунтовать. Зачем? Чтобы лента не отклеилась и не перекрутилась под собственной тяжестью. В этом случае подсветка станет неравномерной.

Так выглядит монтаж подсветки в этом случае. Потолочный плинтус клеится так, чтобы между ним и потолком был примерно пяти — десятисантиметровый зазор.

• Подберите светодиодную ленту для потолка нужной вам длины. Не забудьте, что разные ленты имеют разную кратность резки. К примеру, SMD 3528 Q60 можно резать с интервалом в пять сантиметров (через каждые три светодиода).
• Блок питания подбирается исходя из длины ленты, ее удельного потребления на метр и напряжения питания. Запас по мощности не повредит. 95 процентов отказов светодиодной подсветки — это неисправности блоков питания. Зачастую из-за перегрузки или перегрева.

Установка ленты

Итак, ниша в потолке полностью готова.

Настала очередь монтажа самой ленты подсветки.

1. Лента крепится к поверхности благодаря липкому слою, нанесенному на нее с тыльной стороны. Перед наклейкой, разумеется, удаляется защитное покрытие. Если лента клеится на оцинкованный профиль, из соображений безопасности стоит изолировать поверхность. Хотя бы просто наклеив под ленту скотч.

Чтобы наклеить ленту, нужно удалить защитный слой.

1. Лента представляет собой довольно сложную электронную схему на гибкой основе. Не перегибайте ее (радиус изгиба не должен быть меньше 20 миллиметров), не перекручивайте и не ломайте.
2. Лента режется между площадками, предназначенными для пайки. В местах разреза есть маркировка. Ее можно и спаять по тем же контактам; при этом паяльник должен быть не слишком горячим, время пайки — не превышать 10 секунд.
3. Если ниша в потолке имеет общую длину больше пяти метров (почти всегда это так) — подключайте ленты к блоку питания параллельно,  протянув от клемм пару проводов. При последовательном подключении легко спалить дорожки слишком большим для них током.
4. При подключении к блоку питания стоит быть очень внимательным. Выводы для подключения ленты промаркированы знаками «+» и «-«. Подать на эти выводы 220 вольт — значит лишиться блока питания. Если подключить с другой стороны светодиодную ленту — сгорит и она.
5. Для регулировки светимости светодиодных лент используются специальные диммеры с большим диапазоном регулировки яркости. Использование обычных диммеров для ламп накаливания в большинстве случаев не приводит к серьезным проблемам,  но диапазон яркости на выходе довольно мал. Кроме того, из-за особенностей схемотехники ленты после диммера возможны искажения цвета: теплый белый свет может стать голубоватым.

Специальные диммеры могут даже управляться дистанционно.

Особенности и виды конструкций

Большинство видов светодиодных лент имеют липкий слой с тыльной стороны, предназначенный для фиксации на опopных элементах. Однако, всецело полагаться на такой способ крепления нельзя, поскольку далеко не всякая поверхность способна обеспечить надежное сцепление с липким слоем. Наличие пыли, шероховатостей и прочих недостатков снижает, а иногда и полностью исключает возможность удерживать ленту на данной конструкции. Для решения подобных проблем созданы специальные короба (профили, каналы), обеспечивающие надежный и простой монтаж ленты.

Конструкция короба представляет собой закрытый протяженный канал, прямоугольного, треугольного или плоского сечения. Три стороны обычно образуют сплошной цельный лоток, а четвертая — прозрачный съемный рассеиватель. Стандартная длина одного отрезка составляет 2 м, при последовательной стыковке можно образовать короб любой длины. При этом, наружная форма канала может быть любой и предназначаться для решения определенных задач.

С точки зрения конструкции все каналы изготавливаются для монтажа в определенных условиях. Есть каналы, рассчитанные на установку в конкретные элементы декора, мебельную фурнитуру или иные детали. Существуют также универсальные виды коробов, которые могут быть установлены в качестве не только дополнительных элементов, но и самостоятельных видов подсветки.

Выбор материалов

Строго говоря, лайтбокс можно сделать почти из любых материалов — каркас может быть даже деревянным, а в качестве светопропускающего материала подойдет стекло, пленка, акрил. Он может быть даже неплохим по качеству, но если вы будете использовать нестандартные материалы, у вас уйдет намного больше времени. Поэтому мы рекомендуем использовать:

• Пластиковый или алюминиевый профиль шириной 90,130 или 160 мм.
• Скругленные и квадратные уголки для профиля.
• Тонкую оцинкованную сталь, фанеру ФСФ, жесткий композитный или ПВХ для лист для задней стенки (если короб двусторонний, задней стенки не будет).
• Светорассеивающий акрил.
• Современные люминесцентные лампы и электронные пускорегулирующие аппараты (ЭПРА). Некоторые заменяют их круглыми энергосберегающими лампами, но они недолго служат при низких температурах.

Проектирование подсветок

Создать грамотное освещение без проектирования потолка невозможно. Неоновый шнур Дюралайт или LED-лента не могут и не должны заменять основное освещение.

Закарнизная подсветка по периметру

Световой поток может оказаться совсем слабым или будет слишком заливать комнату, что выльется в немалый расход электроэнергии.

Варианты размещения подсветки в потолочных нишах

Подсветку размещают в нишах потому, что меняя места посадки ленты или шнура можно получить разные световые эффекты. Это зависит от конфигурации ниши, а что получается, когда ниша потолочная, видно на фото.

Ширина светового потока меняется в зависимости от расположения источника света и формы ниши

Если она открытая, у неё нет борта, а источник света располагают в углу, в котором сходится дно ниши со стеной. Световой поток рассеянный, и его ширина порядка 300-500 мм, что зависит ещё от мощности прибора.

При наличии у ниши из гипсокартона Г-образного борта и том же положении источника света, его поток сужается до 100-200 мм.

Самый узкий поток света получается, если расположить осветительный шнур или ленту в изгибе ниши, но тогда поток будет очень ярким.

Сделать его интенсивнее можно, если поднять ленту ближе к торцу бортика.

Вариант с двойной лентой

В закрытой нише (с бортиком) можно спрятать и блок питания для светодиодной ленты. Если передней стеночки нет, оборудование обычно встраивают в специально изготовленный короб из ГКЛ. В него же могут быть встроены точечные светильники.

Выше варианты, когда ниша образует на потолке кессон, то есть, её поверхность выступающая по отношению к основному потолку.

Идеальный вариант для спальни

Есть и более сложные конструкции, когда основной потолок наоборот выступающий. Его полностью собирают из гипсокартона, а нишу формируют путём фрезерования листов как показано снизу.

Потолок с внутренней нишей

Такие конструкции довольно сложны в изготовлении и требуют точного расчёта, но в результате создают эффект парящего потолка.

Подобные приёмы дизайнеры часто используют при оформлении гостиных или студий в домах, вестибюлей в общественных заведениях, номеров в отелях.

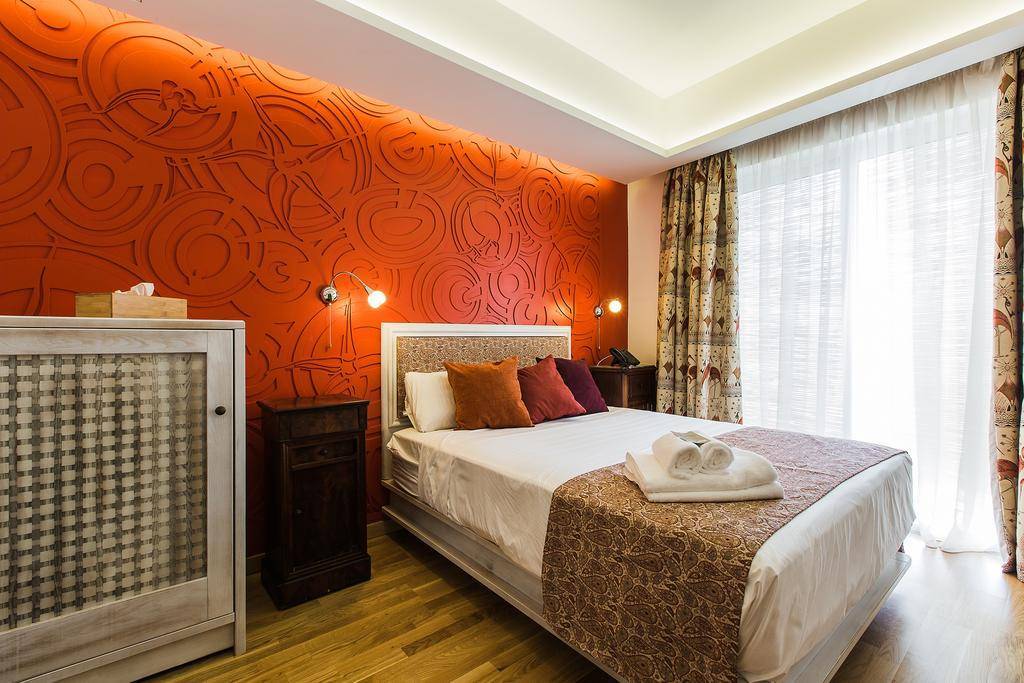

Оформление гостиничного номера со светодиодной лентой в потолке

Двойная ниша для скрытого освещения

У многих возникает вопрос: для чего помещению дополнительные осветительные приборы, если есть яркая подсветка?

1. Во-первых, это даст возможность немного экономить электричество и включать иллюминацию только для гостей или по праздникам.
2. Во-вторых, ниши закрывают стеклом, чтобы они не становились пылесборником, а оно уменьшает интенсивность светового потока — как, собственно, и сама пыль.

Комбинированная ниша

Лезть постоянно на верхотуру, чтобы убраться, не очень-то удобно, но красота всегда требует жертв. Интерьер со световой нишей, которая отлично вписывается в практически в любой стиль, преображается так, что даже полупустая комната с самой незатейливой отделкой становится уютной.

Подсветка из-под карниза

Проще всего подсветить штукатурный потолок (или любой другой) путём монтажа по периметру потолка карнизов специальной конфигурации. Изготавливают их из полистирола высокой плотности (дюрополимера) либо из вспененного полиуретана.

Их отличие от обычных плинтусов – к стене они примыкают только нижней плоскостью, а с потолком не соприкасаются. В них предусмотрен изгиб, образующий нишу, борт которой прикрывает смонтированную на стене светодиодную ленту. Бывают карнизы с горизонтальной площадкой — тогда лента наклеивается на неё, а не на стену.

Как открытая, так и скрытая подсветка потолка из гипсокартона — отличное решение сразу нескольких задач: функциональной и дизайнерской. Конструкции такого плана гармонично дополняют интерьеры в любом стиле, не требуют опыта для проведения монтажа. Ниже инструкция для тех, кто впервые планирует установить потолок со скрытой подсветкой своими руками.

Электрическая часть

Прокладка проводки

Естественно, проектируя потолок из гипсокартона с подсветкой, нужно уделить внимание и электрической части системы. Поскольку проводка в данном случае будет скрыта за обшивкой, нам не придется штробить потолок – так что трудоемкость прокладки сети получится вполне приемлемой:

Поскольку проводка в данном случае будет скрыта за обшивкой, нам не придется штробить потолок – так что трудоемкость прокладки сети получится вполне приемлемой:

Для монтажа скрытой проводки штробить потолок не нужно, и это очевидный плюс!

1. Для начала определяемся, где у нас будут находиться светильники. При использовании стандартных встроенных ламп желательно размещать их не далее, чем в 0,7м от стены и 1,2 – 1,5м друг от друга: так в помещении не останется затененных участков.
2. Места расположения светильников отмечаем на основании (первом уровне подвесного потолка или перекрытии), после чего выполняем разметку трасс, по которым пройдут провода.

Соединительный провод

1. От распределительной коробки в помещении отводим провода (как я отметил выше, вполне хватит ПВС 3×0,75 или ПВС 3х0,5) в негорючих кабель-каналах. Я обычно использую гофрированный кожух, но можно применять и квадратный короб – цена у него несколько выше, но зато его можно оставлять и на открытых участках, так как выглядит он аккуратно.

Разводка проводов в гофре. На лампу накаливания не обращайте внимания – она используется для временного освещения

1. При проектировании освещения, скрытого в подвесном потолке, я обычно закладываю две ветки, запитанные на отдельные клавиши выключателя. Лампочки должны подключаться к этим веткам поочередно – тогда мы сможем максимально эффективно регулировать интенсивность освещения.
2. Кабель-каналы с проводами протягиваю сквозь каркас потолка (или через каркас для короба по периметру) и фиксирую либо к элементам каркаса, либо непосредственно к перекрытию. Для фиксации использую хомуты, стараясь, чтобы при их затягивании не повреждалась гофра.

Все кабель-каналы прикрепляем либо к потолку, либо к каркасу

1. Напротив места установки каждого светильника оставляю свободную петлю из провода длиной около 40 см. Для экономии времени при подключении ламп можно сразу разрезать провод, зачистить концы и присоединить клеммную колодку.

Проводка с установленными основаниями для светильников

Питающий провод подводится к распределительному щитку. Подключать его стоит только после завершения монтажа светильников – исключительно из соображений безопасности.

Установка светильников

Инструкция по установке ламп встроенного света в подвесную конструкцию из ГКЛ (будь то потолок или отдельный короб) очень проста:

Сверление монтажного отверстия

1. Вы выбранных местах с помощью сверла-коронки проделываем отверстия под основание скрытой лампы. Вместо коронки можно использовать «балеринку» или вообще вырезать гнездо ножом. В последнем случае получается не так аккуратно, так что подходит этот метод только для ламп с широким декоративным основанием, которое может перекрыть края отверстия.

Монтажное отверстие и провод с контактной колодкой

1. Затем аккуратно извлекаем из пространства за обшивкой петлю провода или провод с установленной клеммной колодкой. Достать его можно с помощью проволочного крючка.
2. Соединяем провода с контактами лампы. Я, как вы понимаете, предпочитаю крепить все приборы на клеммные колодки, но в принципе, можно и просто скрутить проводники, тщательно заизолировав места контакта.

Типовая конструкция встроенного светильника и его установка в отверстие

1. Сводим вместе распорные крепления лампы, вставляем корпус в отверстие и отпускаем распорку. Пружина открывается и прижимается к гипсокартону с изнаночной стороны.

Все! Теперь нам остается только установить защитный колпак или декоративную накладку, маскирующую место крепления.

Установка защитных колпаков
