Характеристики и типы кривой силы света

Типы кривой силы света

В зависимости от распространения светового потока выделяется несколько основных вариантов. Причем каждый тип кривой силы света подходит для определенных условий, так как имеет свое светораспределение. Для наглядности ниже показан график с семью основными видами КСС, для простоты их обозначают буквами.


На графике показаны основные варианты и особенности распространения света у каждого из них.

Все данные представлены в виде таблицы с расшифровкой обозначений и диаграммами светового распространения.

МаркировкаЧто обозначаетУгол распространения света (градусов)Диаграмма
ККонцентриро-ванная30
ГГлубокая60
ДКосинусная120
ЛПолуширокая140
ШШирокая160
МРавномерная180
ССинусная90

Могут быть и другие варианты, но чаще всего их используют для специфических объектов с особыми требованиями к освещению.

Аппаратная и конструкционная начинка LED светильников

Светодиоды нагреваются меньше, чем лампы накаливания. Почему же тогда радиатор теплоотвода является обязательным элементом конструкции светодиодного светильника? Дело в том, что эффективность (светоотдача) и срок службы светодиода заметно падают, если превышается температурный порог 60 – 70 °C. Радиатор может входить в конструкцию лампы, помещаться в корпус светильника, либо заменять собой этот корпус.

СД работают от постоянного тока низкого напряжения. Поэтому в лампочку или светильник устанавливают драйвер — устройство, выполняющее функции выпрямителя и трансформатора. Драйвер также называют блоком питания.

В схему управления ламп с регулировкой цвета (цветовой температуры) входит контроллер, обеспечивающий избирательное включение отдельных чипов.


Рис. 6. Главные конструктивные элементы LED светильника

В конструкцию некоторых светодиодные ИС включен диммер для изменения яркости свечения. Следует различать светильники с внутренним диммером и диммируемые светодиоды/лампы. Яркость вторых можно изменять внешними диммерами, например, встроенными в выключатели.

Диммеры в LED лампах иногда встраивают не для функционального затемнения, а с целью продления срока их службы. Термореле при повышении температуры выше установленного предела снижает напряжение, подаваемое на светодиоды. Можно рассматривать такой механизм как сомнительную альтернативу эффективным радиаторам охлаждения.

Важную роль в распределении светового потока от СД играют рефлекторы, линзы и рассеиватели. Наряду с аппаратной частью эти элементы определяют эффективность и внешний вид LED светильников.

Виды светильников

1. Люстры и потолочные подвесные светильники. Чем выше потолок и шире пространство, тем крупнее может быть люстра. Сегодня нет необходимости монтировать их в каждой комнате.

Монтируют люстры и потолочные подвесные светильники в:

— гостинной; — коридоре; — детской; — столовой; — кухне.

Преимущества: возможность отрегулировать высоту светильника как максимально комфортную. Над обеденным столом, например, можно опустить их настолько низко, чтобы свет очерчивал отдельную зону. Рабочая половина — где-то там, а здесь — уют.

Недостатки: не подходит к низким потолкам.

а) Хрустальная люстра.

В гостиной люстра была и будет уместна всегда, независимо от моды. Если интерьер выдержан в стиле, близком к классическому, хрустальная люстра станет символом домашнего очага. Свет, многократно преломляясь в стеклянных кристалликах, умножается и рассеивается, становится похожим на солнечный. Из такой комнаты не хочется уходить. Для более современного дизайна интерьера хорошо подходят люстры с дистанционным управлением. Кроме своей неоспоримой красоты они еще и позволяют регулировать силу света, не вставая с места.

Преимущества: умножение света, атмосфера уюта, торжественность.

Недостатки: хрустальная люстра должна быть чистой всегда. Или просто не быть.

б) Светодиодная люстра.

Такой вид люстры не только украсит ваш потолок, но и придаст гостиной атмосферу неповторимого уюта и очарования. Более детально о LED-светильниках смотрите в статье Выбор LED светильника для дома.

Есть еще люстры кованные, деревянные, с фарфоровыми элементами… Но современный дизайн все больше отходит от форм, ворующих свет. Современные светильники могут пропускать, отражать и умножать все больше света. И это замечательно.

в) Точечные светильники.

Вместе с гипсокартоном пришли в нашу жизнь встроенные точечные светильники. Они подходят и для простых, и для многоступенчастых потолков. Есть под лампы накаливания, и под галогенные (они меньше в диаметре). Если вначале можно было выбирать только между золотистым и серебристым ободком, то сегодня вариантов море, они бывают как украшения сами по себе. Кроме этого, есть специальные герметичные конструкции для влажных помещений.

Примеры точечных светильников:

г) Галогенные светильники.

Под галогенные светильники потолок нужно опускать гораздо меньше, чем под обычные. Но знаете ли вы, как правильно менять галогенную лампочку? Саму колбочку ни в коем случае нельзя трогать руками. Потому что даже на самой чистой коже есть жир. А колба сделана из плавленого кварца. И даже от касания жира разрушится, а лампочка перегорит. Хоть током и не стукнет, но менять лучше в перчатках, или завернув лампу в салфетку. Но если лампы немецкие или американские — менять их нужно раз в 400(!) часов.

Преимущества таких светильников неисчислимы:

— возможность осветить равномерно нужную зону;

— акцентировать луч над нужным объектом (угол рассеивания можно выбрать от 8 до 60 );

— разделить одно помещение на несколько зон.

Растры могут размещаться и в потолке, и в стене, и в мебели, и в полу, и в ступенях лестницы. При этом не торчат провода. Можно регулировать направление луча, покрутив подвижный элемент в «гнезде» плафона. Идеально подходят даже для самых низких потолков, прекрасно сочетаются с любыми другими по причине своей ненавязчивости. Расположенные в ряд растры, увеличивают пространство. Если по всему периметру комнаты, то при включенном свете визуально помещение увеличивается в полтора раза.

Недостаток — нужно место для того, чтоб спрятать проводку и трансформатор для лампочек на 12 В.

Так мы плавно перешли с общего освещения к местному. Хоть и спорят дизайнеры, какой вид лучше, решать вам. А я считаю, что во всем должна быть гармония.

Как выполнить расчет освещения

Для его проведения можно воспользоваться:

  1. популярными ручными методиками:
  2. специализированными компьютерными программами.

Способы ручного расчета освещения

Наиболее доступными являются методы:

  1. коэффициентов;
  2. удельной мощности;
  3. точечного распределения;
  4. использования прототипов.

Способ использования коэффициентов

Он позволяет вычислить количество необходимых для хорошего освещения светильников N по выражениям, представленным на картинке.


Числитель Е∙S∙Kз характеризует отсвечивание, а знаменатель U∙n∙Фл — яркость.

Коэффициент отражения учитывает состояние поверхностей, выражается в процентах и принимается:

  • 70÷80 — для белых оттенков;
  • 50 — светлых цветов;
  • 30 — серых;
  • 20 — темно-серых;
  • 10 — темных поверхностей.

Коэффициент запаса выражается в единицах от идеальных условий, зависит от типа помещения и принимается:

  • 1,25 — внутри очень чистых пространств и осветительных установок с небольшим временем эксплуатации;
  • 1,50 — в чистых помещениях;
  • 1,75 — для наружного освещения;
  • 2,00 — при сильном загрязнении наружного или внутреннего освещения.

Подставив в верхнюю формулу все выбранные коэффициенты, можно простыми арифметическими действиями вычислить количество светильников.

Расчет по удельной мощности

Для использования этой методики необходимо пользоваться специальной справочной документацией. Такой способ обычно предусматривает создание определённого запаса светильников. За счет этого он не является экономным.

Расчет точечным методом

Способ основан на составлении плана или эскиза помещения и графического нанесения на нем рабочей поверхности и светильников для ее освещения.


Метод довольно непростой, он применяется в основном для потолков или стен различных сложных форм и конфигураций, создаваемых дизайнерами. Расчет выполняется точно, считается экономным в плане электроснабжения.

Расчет на основе прототипов

Метод использует таблицы в справочниках, подготовленные для типовых помещений. Расчеты многократно опробованы на практике и в них внесены коррективы. За счет этого получается довольно хорошая точность.

Способы расчета освещения компьютерными программами

Довольно доступный метод, рассчитанный на уровень учеников, представлен в видеоролике владельца Mordovskysvet “on-line калькулятор”. Рекомендуем ознакомиться с ним для использования в домашних целях.

Профессионально выполнять эти же действия можно с помощью популярной программы DIALux.

Выбор решения

Допустим, нам предстоит разработать тот
или иной световой прибор на основе светодиодов
с учетом области применения и требуемых
характеристик. Проведя предварительные
расчеты освещенности (обычно они
выполняются с помощью специального программного
обеспечения, например DIALux),
можно определить требуемое значение полного
светового потока светильника, а также
его пространственное распределение силы
света. Исходя из этих данных, легко подсчитать
требуемое число светодиодов, естественно,
необходимо учесть потери на элементах вторичной
оптики, рассеивателях и др.

Для выбора типа вторичной оптики прежде
всего необходимо проанализировать диаграмму
проектируемого светильника. Есть ли у нее
ось или плоскость симметрии, насколько она
гладкая, где расположены пиковые значения
силы света. Если диаграмма круглосимметричная,
следует определить осевую и максимальную
силы света, угловую ширину на уровне
0,5 и 0,1 от нее (FWHM). Далее проводится
поиск необходимого или близкого по светораспределению
светодиода, оценивается картина
распределения освещенности и светоотдачи
светильника. Если выбранный
высокоэффективный светодиод не обеспечивает
заданное распределение освещенности,
то необходимо применять вторичную оптику.
Поэтому необходимо заранее выяснить, предлагают
ли производители вторичной оптики
что-либо для конкретной марки светодиода.

Как правило, выбор вторичных элементов
для формирования круглосимметричных
диаграмм (КСС типов К и Г), а также реализация
КСС типа Д первичной оптикой самих
светодиодов не вызывает особых трудностей.
К тому же производители постарались снабдить
потребителей для их удобства комплектами
или наборами элементов вторичной оптики
по 3, 5, 15 и т. д. коллиматорных линз, объединенных
в единую (монолитную) деталь.

Задачу формирования диаграммы неосесимметричного
(специального) светораспределения
приходится решать несколькими
способами. Поясним это на примерах. Один
из самых простых способов — найти светодиод
с соответствующим пространственным

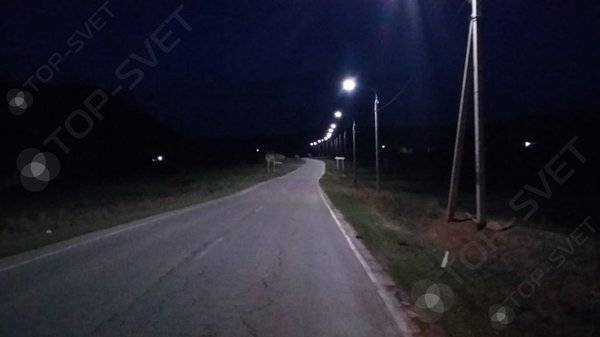

светораспределением. Одним из ярких примеров
такого светодиода можно назвать Golden
Dragon Oval Plus компании Osram. Он вполне
подходит в качестве источника света для уличного
освещения. При этом дополнительные
преломляющие или отражающие элементы
в светильник устанавливать не требуется.
Второй способ — применение особых коллиматорных
линз. Широкий спектр таких линз,
в том числе в групповом исполнении, предлагает
компания LedLink. Третий способ —
использование комбинации (взаимного наклона
и поворота) светодиодов с узкой
диаграммой направленности. Требуемая диаграмма
при этом является суперпозицией
диаграмм отдельных светодиодных модулей.
Такой способ реализован в некоторых светильниках
Zers. При этом светодиоды могут быть
снабжены элементами вторичной оптики
разного типа. Недостаток такого подхода заключается
в усложнении конструкции корпуса
светильника, так как в нем должны быть
сформированы несколько наклонных плоскостей,
установленных в четко заданных положениях.
Можно придумывать различные
комбинации. Решение о выборе того или иного
способа в каждом конкретном случае принимает
опытный разработчик. Но мы рекомендуем
не забывать про такой важный аспект,
как простота конструкции, от которой зависит
стоимость изготовления светильника.

Из-за малых размеров светодиоды, как и нить
лампы накаливания, имеют большую яркость,
т. е. большой световой поток исходит из поверхности
малой площади. Это плюс при
проектировании прожекторов и недостаток
при использовании в общем освещении. Если
полупроводниковый светильник находится
недалеко от рабочего места, то открытые светодиоды
образуют большое количество теневых
контуров от рук или инструмента. Эта
особенность делает эксплуатацию открытого
светодиодного света практически невозможной.
Кроме того, глаза людей должны быть защищены
от чрезмерной яркости светильника.
В этом случае необходимо предусматривать
светорассеиватели, в качестве которых можно
использовать молочные, призматические или
растровые стекла, различные отражатели
и перегородки.

Требования к условиям эксплуатации

В плане соответствия условиям эксплуатации LED светильники независимо от своего функционального типа нормируются так же, как и любая другая светотехника. То есть, всем изделиям присваивается определенная категория по:

  • Типу монтажа — потолочный, подвесной, консольный, напольный и т.д.
  • Классу энергопотребления — существует 7 классов от А до G, но светодиодная техника соответствует двум верхним классам (А и B).
  • Классу электробезопасности — от 0 до 3.
  • Степени пылезащищенности (от 2 до 6) и влагозащищенности (от 0 до — маркируется двузначным индексом IP, например, IP20 (достаточно для чистых, сухих помещений) или IP67 (для уличного размещения и промышленных помещений с тяжелыми условиями эксплуатации).

Искусственное освещение

Разделяется освещение на два основных вида – общее и местное. Общее является основным, поскольку именно оно обеспечивает нормальное функционирование любого дома. Местное – разделяют на функциональное и декоративное. Сюда входит освещение зеркала, письменного стола, кухонных шкафчиков, подсветка элементов интерьера или картин.

Из-за разделения освещения на общее и местное существуют и различные типы ламп. При общем освещении они излучают рассеянный свет, заполняющий все окружающее пространство, при местном – только нужное место направленным пучком света. Рассмотрим подробнее каждый вид освещения и его особенности.

2.2. Световые величины

Энергетические величины являются исчерпывающими с энергетической
точки зрения, но они не позволяют количественно оценить визуальное восприятие
излучения. Восприятие глазом определяется не только мощностью воспринимаемого
излучения, но также зависит от его спектрального состава (так как глаз
– селективный приемник излучения). Световые характеристики описывают,
как энергию излучения воспринимает зрительная система глаза с учетом спектрального
состава света.

2.2.1. Световые величины

Световые величины обозначаются аналогично энергетическим
величинам, но без индекса.

– световой поток
– сила света
– освещенность
– светимость
– яркость

У световых величин нет никакой спектральной плотности,
так как глаз не может провести спектральный анализ.

Сила света:

Если в энергетических величинах исходная единица – это
, то в световых величинах
исходная единица – это сила света (так сложилось исторически). Сила света
определяется аналогично :

,
        (2.2.1)

– сила излучения эталона (эталонный излучатель или черное тело) при температуре
затвердевания платины ()
площадью .

Абсолютно черное тело

Рис.2.2.1. Абсолютно черное тело.

Поток излучения:

,
      (2.2.2)

– это поток, который излучается источником с силой света
в телесном угле :.

Освещенность:

,
      (2.2.3)

– освещенность такой поверхности, на каждый квадратный метр которой равномерно
падает поток в .

Светимость:

За единицу светимости принимают светимость такой поверхности,
которая излучает с
световой поток, равный .

Яркость:

За единицу яркости принята яркость такой плоской поверхности,
которая в перпендикулярном направлении излучает силу света с
.

2.2.2. Связь световых и энергетических
величин

Связь световых и энергетических величин связь устанавливается
через зрительное восприятие, которое хорошо изучено экспериментально.
Функция видности
– это относительная спектральная кривая эффективности . Она показывает, как глаз воспринимает излучение различного
спектрального состава.
– величина, обратно пропорциональная монохроматическим мощностям, дающим
одинаковое зрительное ощущение, причем воздействие потока излучения с
длиной волны
условно принимается за единицу. Функция видности глаза максимальна в области
желто-зеленого цвета (550–570 нм) и спадает до нуля для красных и фиолетовых
лучей (рис.2.2.2).

2.2.2. Функция видности глаза.

Определить некую световую величину
(поток, сила света, яркость, и т.д.), по спектральной плотности соответствующей
ей энергетической величины
можно по общей формуле:

        (2.2.4)

где
– функция видности глаза, 680 – экспериментально установленный коэффициент
(поток излучения мощностью
с длиной волны
соответствует
светового потока).

Например, сила света:      (2.2.5)яркость:      (2.2.6)

Другие единицы измерения световых величин:

сила света
яркость
освещенность

Сопоставление энергетических и световых единиц:

ЭнергетическиеСветовые
Наименование и обозначениеЕдиницы измеренияНаименование и обозначениеЕдиницы измерения
поток излучениясветовой поток
энергетическая сила светасила света
энергетическая освещенностьосвещенность
энергетическая светимостьсветимость
энергетическая яркостьяркость

2.2.3. Практические световые величины
и их примеры

Световая экспозиция

Световая экспозиция
это величина энергии, приходящейся на единицу площади за некоторое время
(, накопленная
за время от
до ):

,
        (2.2.7)

Если освещенность постоянна, то экспозиция определяется
выражением:

      (2.2.8)

Блеск

Для протяженного источника характеристика, воспринимаемая
глазом – . Для характеристика, воспринимаемая глазом – блеск (чем больше
блеск, тем больше кажется яркость). Блеск – это величина, применяемая
при визуальном наблюдении точечного источника света.

Блеск
– это освещенность, создаваемая точечным источником в плоскости зрачка наблюдателя,
.

Видимый блеск небесных тел оценивается в звездных
величинах
.
Шкала звездных величин устанавливается следующим экспериментальным соотношением:

      (2.2.9)

Чем меньше звездная величина, тем больше блеск. Например: – блеск,
создаваемый звездой первой величины, – блеск,
создаваемый звездой второй величины.

Яркость некоторых источников, : – поверхность
солнца, – поверхность
луны, – ясное
небо, – нить лампы
накаливания, – ясное
безлунное ночное небо, – наименьшая
различимая глазом яркость.

Освещенность, : – освещенность,
создаваемая солнцем на поверхности Земли (летом, днем, при безоблачном
небе),– освещенность
рабочего места, – освещенность
от полной луны, – порог
блеска (примерно 8-ая звездная величина).

Решение задач на определение световых величин рассматривается
в практическом занятии “Энергетика
световых волн”, пункт “1.2.
Расчет световых величин”.

Возможно, вам также будет интересно

Продолжение. Начало в №2’2012 Введение Частично технология СоВ повторяет технологию изготовления дискретных светодиодов, то есть светодиодов в отдельных корпусах, предназначенных, как правило, для автоматизированного монтажа на печатные платы. Основные отличия относятся к процессам нанесения люминофорной смеси и будут рассмотрены более подробно в зависимости от типа конструкции модуля СоВ. Что же касается производства изделий, основанных на

Основное назначение SPA-центров — помочь отдохнуть посетителям, и потому их должна окружать там благоприятная атмосфера. Следовательно, основной задачей нашего проекта было обеспечить комфортность и разнообразие освещения, изысканный современный декор, уменьшение затрат на электроэнергию, эксплуатацию и увеличение срока службы светотехнических систем в разных условиях работы. Чтобы соответствовать специфике подобных помещений, устанавливаемые в них светильники должны удовлетворять

13–15 июня 2013 г. на Физическом факультете МГУ имени М. В. Ломоносова прошла 9-я Всероссийская конференция «Нитриды галлия, индия и алюминия: структуры и приборы», организованная Физическим факультетом вместе с ФТИ им. А. Ф. Иоффе РАН. Председателем Оргкомитета конференции был зам. декана факультета проф. А. А. Федянин.

Какую КСС выбрать для светодиодного светильника

Здесь как всегда всё зависит от того, какой результат необходимо получить. Но есть некоторые общие тенденции:

  • Для освещения офисов, административных и общественных зданий как правило применяются светильники с КСС типа Д и углом излучения 110-120 градусов.
  • Для освещения автомобильных дорог, площадей и прочих открытых пространств – таких как парковки, складские зоны, придомовые территории – КСС типа Ш с углом излучения 135-150 градусов.
  • Для освещения отдельных объектов или открытых пространств с большой высотой установки светильника (например – сортировочных станций железнодорожного транспорта или спортивных сооружений) подходят прожектора с КСС типа Г или К.
  • Для освещения пешеходных и парковых пространств, декоративного и некоторых видов утилитарного освещения – КСС типа М и С.

Неправильный подбор типа кривой силы света светильника даже при условии правильного выбора его мощности может дать на удивление посредственный результат. Например, если для освещения дороги использовать светильники с КСС типа Д, то вам придётся или ставить столбы через каждые 10 метров, или делать их чрезвычайно высокими, а светильники – весьма мощными. В противном случае результат будет примерно как на фото выше.

В то время как со светильниками с КСС типа Ш аналогичная дорога выглядит совершенно иначе:

Одним из важных преимуществ светодиодных светильников перед прочими видами освещения является возможность простого, быстрого и недорогого изготовления разнообразных оптических систем, изменяющих светораспределение в соответствии с требованиями проекта. Один и тот же прибор в зависимости от исполнения может быть как уличным светильником с КСС типа Ш и углом излучения 135 градусов, освещающим автодорогу, так и прожектором с КСС типа Г и углом излучения всего в 15 градусов, освещающим фасад здания.

Для того, чтобы избежать досадных (и зачастую дорогостоящих) промахов – перед приобретением светильника желательно сделать светотехнический расчёт, который позволит однозначно ответить на вопрос о целесообразности использования той или иной КСС в каждой конкретной ситуации. У нас, например, светотехнический расчёт можно заказать совершенно бесплатно.

Источник

Обучающий ролик «Кривая силы света (КСС)»

Многие знают, что такое кривая силы света (КСС), но не все разбирались в каких координатах она строится, и как с помощью КСС определить угол рассеивания. В этом видео мы постарались немного рассказать о ней и связанных с ней понятиях.

Кривая силы света Эта кривая показывает долевое распределение светового потока в нижней и верхней полусфере. Грубо говоря это количество света излучаемое в том или ином направлении. Кривую силы света сокращенно называют КСС. Перед рассмотрением типов кривых нужно пояснить в каких координатах они строятся. Это может быть как четверть круговой диаграммы, ее половина, либо целая круговая диаграмма с нанесенными углами. Углы определяют направление излучения, а диаметрально расходящиеся в виде колец координаты — силу света в относительных единицах или процентах. Иногда на КСС встречается обозначение силы света в абсолютных единицах, т.е. канделах. Самая удаленная от центра точка кривой, соответствует 100% и является максимальной силой света для данного источника света. КСС для симметричных светильников приводится в 2 плоскостях, которые называют продольной и поперечной. Если не указана полусфера, к которой принадлежит кривая, то она соответствует нижней полусфере. Для круглосимметричных светильников допускается указывать КСС для одной меридиональной плоскости, т.к. в других плоскостях она одна и та же. Т.к. светильники проектируются в основном для типового применения, то и кривые силы света, также, приближены к типовым. ГОСТ (ГОСТ Р 54350-2015) определяет 7 основных типов КСС. концентрированная К (0-15 градусов) глубокая Г (0-30 градусов) косинусная Д (0-35 градусов) полуширокая Л (35-55) широкая Ш (55-85) равномерная М (0-90) синусная С (70-90)

Не стоит забывать о таких понятиях как угол рассеивания и защитный угол светильника. Угол рассеивания, это угол, при котором сила света снижается 50 % от номинального значения. Чтобы найти этот угол, необходимо на графике КСС найти пересечение кривой, с диаметральной осью, соответствующей половине от максимальной силы света. Далее, провести о центра прямые через эти точки. Измерив угол между ними получим искомый угол рассеивания светильника. Для прожекторов угол рассеивания ограничен 10% максимальной силы света. Теперь немного о защитном угле. Защитный угол светильника это угол в характерной плоскости, в пределах которого глаз наблюдателя защищен от прямого излучения источника света в светильнике, т.е. это угол при котором смотря на светильник мы не видим самого источника излучения. Если говорить о светильниках, в которых рассеивающие элементы полностью закрывают выходное отверстие, что очень характерно для светодиодных светильников внутренней установки, то применяется термин условный защитный угол, который просто принимается за 90 градусов. КСС очень важная характеристика, поэтому ее правильное чтение может многое рассказать о светильнике.

Введите Ваш адрес электронной почты и нажмите кнопку «Подписаться», чтобы всегда быть в курсе новостей АО «ВИЛЕД»

Источник

Категории светильников

Светильники в интерьере выбирают по нескольким признакам для обеспечения необходимого эффекта и условий.

1. Цветопередача:

— дневной свет. Дневной свет возможен в кухне, над рабочим местом, над швейной машинкой — от него меньше устают глаза. И еще в прихожей, в которой обычно нет окон.

— теплый свет. С чуть желтоватым оттенком теплый свет очень уютен, слегка расслабляет, поэтому наиболее предпочтителен для пользователя.

— холодный свет. Наиболее холодный свет подходит для праздничных и общественных интерьеров, таких как бары и клубы.

Для жилых помещений стоит брать светильники, на которых указана характеристика цветопередачи 90-100 Ra. Это самая комфортная величина для человеческого глаза. Если лампочка, которую вы купили, привычной мощности, но режет глаза, значит цветопередачу производитель проигнорировал. Лучше не пользоваться, купить другую, внимательно посмотрев, есть ли там эти 90-100 Ra.

2. Мощность лампочек:

Если говорить о мощности лампочки, то нужно исходить из того, что для одного квадратного метра необходимо от 15 до 20 ватт. Это значит, что для стандартных городских квартир абсолютно достаточно:

— в ванной лампочки в 100 Вт; — в туалете — 80Вт; — в коридоре 2 по 200Вт; — в кухне и жилых комнатах — 100-150Вт.

Разобравшись с оттенками, стоит уделить внимание видам светильников, а также определить, куда они подходят

ОАО «Брестский электроламповый завод»

Завод изготавливает зеркальные газоразрядные лампы высокого давления «Эколюм» (натриевые серии ДНаЗ и металлогалогенные серии ДРИЗ для уличного освещения).

При производстве этих ламп используются спеченные электроды, лампы имеют вращающийся цоколь.

Использование в газоразрядных лампах спеченных электродов вместо традиционных спиральных — позволяет: улучшить зажигание ламп в течение срока службы; снизить спад светового потока ламп к концу срока службы до 5% от начального; увеличивать срок службы ламп более чем в 1,4 раза за счет увеличенного в 10—15 раз количества эмиттера на электроде; работать стабильно лампе при низких температурах (до –60 °С).

Использование газоразрядных зеркальных ламп с вращающимся цоколем вместо традиционных ламп с чистой колбой позволяет: увеличить более чем в 2 раза освещенность объектов за счет снижения потерь светового потока, возникающих из-за загрязнения отражающей поверхности светильника и защитного стекла; снизить энергопотребление ламп более чем в 2 раза при сохранении освещенности; КПД новых ламп достигает 95%. Положение ламп во время работы — горизонтальное зеркалом вверх. Тип светораспределения ламп — полуширокий.

В табл. 46 и 47 приведены технические характеристики натриевых и металлогалогенных зеркальных ламп высокого давления соответственно.

Таблица 46. Технические характеристики натриевых зеркальных ламп высокого давления

Тип

Мощность, Вт

Ток, А

Световой поток, клм

Диаметр колбы, мм

Длина, мм, не более

Срок службы, ч

ДНаЗ 100-ПН

70

0,98

6

76

218

28 000

ДНаЗ 150-ПН

150

1,8

14

90

241

32 000

ДНаЗ 250-ПН

250

3

26

90, 100, 120

263

32 000

ДНаЗ 400-ПН

400

4,6

46

120

285

32 000

ДНаЗ 600

600

6,2

86

140

325

28 000

ДНаЗ 1000

1000

10,3

120

152

380

28 000

ДНаЗ 220-ПН

220

2,13

20

100

263

24 000

ДНаЗ 350-ПН

350

3,25

34

120

285

24 000

Служат для прямой замены ламп ДРЛ, без замены ПРА (ПН — повышенной надежности).

Таблица 47. Технические характеристики металлогалогенных зеркальных ламп высокого давления

Тип

Мощность, Вт

Ток, А

Световой поток, клм

Диаметр колбы, мм

Длина, мм, не более

Срок службы, ч

ДРИЗ 100

100

1,23

7,8

76

218

8000

ДРИЗ 150

150

1,8

11

90

241

ДРИЗ 250

250

2,1

20

120

280

ДРИЗ 400

400

3,4

34

120

280

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
