Лампа накаливания: устройство, принцип работы, виды и технические характеристики

Выбор и характеристики ДРЛ

Среди зарекомендовавших с положительной точки зрения поставщиков можно упомянуть: GE, Philips, Osram, Sylvanya, Radium, DELUX, Лисма, Евросвет, E.NEXT.

Имеются модели с уже встроенным балластом. Таким внешний дроссель не требуется.

Для того, чтобы выбрать необходимый тип осветительного прибора потребуется ответить на такие вопросы:

Какой срок службы необходим?
Какая яркость будет достаточная для освещаемой площади?
Патрон под какой цоколь будет использоваться?
Какая потребуется мощность?

Особенностью этого типа ламп является требование к их размещению. Они должны быть расположены высоко. К примеру, осветитель мощностью 125 Вт должен быть поднят на высоту 4 метра, а мощностью 1 кВт – уже на 8 метров.

Маркировка	ДРЛ- 125	ДРЛ- 250	ДРЛ- 400	ДРЛ- 700	ДРЛ- 1000	HM-ED 125W	HQL- 125W	HPL-N 125W/542
Мощность	125Вт	250Вт	400Вт	700Вт	1000Вт	125Вт	125Вт	125Вт
Диаметр	76мм	91мм	122мм	152мм	167мм	76мм	70мм	76 мм
Длина, мм	178	228	292	357	411	177	170	173
Цоколь, тип	Е27	Е40	Е27
Напряжение горения, В	125	130	135	140	145	125	125	125
Эксплуатация, час	12000	15000	20000	18000	20000	24000	16000
Поток света, Лм	5900	13500	24000	41000	59000	6200	6300	6200
Встроенный балласт	нет	нет
Производитель	Лисма – г. Саранск \ ГРЛ – г. Полтава	Phoenix	Osram	Philips

Из таблицы видно, что существуют аналоги иностранного производства. И произвести замену – не проблема, так как основные характеристики и габариты сходны. Обычно зарубежные ДРЛ имеют чуть больший световой поток и время службы.

Маркировка	ДРЛ- 125	ДРЛ- 250	ДРЛ- 400	ДРЛ- 700	ДРЛ- 1000
Мощность	125 Вт	250 Вт	400 Вт	700 Вт	1000 Вт
Диаметр*	76 мм	91 мм	122 мм	152 мм	167 мм
Длинна*	178 мм	228 мм	292 мм	357 мм	411 мм
Цоколь,тип	E27	E40
Срок службы*	12000	15000	20000	18000
Световой поток*	5900	13500	24000	41000	59000

*Характеристики могут меняться в зависимости от производителя. В данной таблице представлена наиболее популярная марка (Лисма)

Технические характеристики ДРЛ и её аналогов

Основная техническая характеристика источника света – его мощность – отражена в маркировке ламп ДРЛ. С остальными показателями, определяющими условия эксплуатации, необходимо ознакомиться дополнительно. Для этого следует изучить сопроводительные документы.

К прочим показателям относятся следующие технические характеристики:

световой поток – от него зависит потребность в определенном количестве источников света для создания требуемой освещенности на единице площади;
срок службы – определяет гарантированный период эксплуатации конкретной модели;
типоразмер цоколя – задает параметры светильников, с которыми возможно использование конкретной лампы;
габариты – также определяют возможность использования ламп с тем или иным светильником.

Основные технические характеристики ламп серии ДРЛ приведены в нижеследующей таблице:

Модель	Электрическая мощность,Вт	Световой поток,Лм	Срок эксплуатации,часов	Габариты,мм (длина × диаметр)	Тип цоколя
ДРЛ-50	50	1900	10000	130 × 56	Е27
ДРЛ-80	80	3600	12000	166 × 71	Е27
ДРЛ-125	125	6300	12000	178 × 76	Е27
ДРЛ-250	250	13000	12000	228 × 91	Е40
ДРЛ-400	400	24000	15000	292 × 122	Е40
ДРЛ-700	700	40000	18000	357 × 152	Е40
ДРЛ-1000	1000	55000	10000	411 × 157	Е40
ДРВ-160	160	2500	3000	178 × 76	Е27
ДРВ-250	250	4600	3000	228 × 91	Е40
ДРВ-500	500	12250	3000	292 × 122	Е40
ДРВ-750	750	22000	3000	372 × 152	Е40

Светодиодные лампы

Светодиодные лампы — этот продукт высокой технологии впервые был сконструирован в 1962 г. С той поры светодиодные лампы стали постепенно внедряться на рынок осветительной продукции. Светодиод по принципу действия — это самый обычный полупроводник, у которого часть энергии в переходе p-n сбрасывается в виде фотонов, то есть видимого света. Такие лампы имеют просто потрясающие характеристики.

Светодиодный фонарь характеризуется ярким светом и крайне низкими энергозатратами

Они десятикратно превосходят ЛОН по всем показаниям:

долговечности,
светоотдаче,
экономичности,
прочности и т. д.

Есть у них лишь одно «но» — это цена. Она приблизительно в 100 раз превосходит цену обычной лампы накаливания. Однако работа над этими необычными источниками света продолжается, и можно ожидать, что вскоре мы будем радоваться изобретению более дешевого, нежели его предшественники, образца.

Светодиодная лампа

Примечание! Ввиду необычных физических характеристик светодиодов из них можно изготавливать настоящие композиции, например в виде звездного неба на потолке комнаты. Это безопасно и не требует больших затрат энергии.

Что бы еще почитать?

Метки: Галогенные лампы, Декоративные лампы, лампа, Лампа накаливания, лампочки, Люминесцентные лампы, Светодиодные лампы, электрическая лампа

Технические характеристики

Интересно наблюдать за зависимостью световой энергии и мощности лампы. Изменения не линейны — до 75 Вт световая отдача увеличивается, при превышении — снижается.

Одно из преимуществ таких источников света – равномерное освещение, поскольку практически во всех направлениях свет излучается с одинаковой силой.

Еще одно достоинство связано с пульсированием света, которое при определенных значениях приводит к значительной утомляемости глаз. Нормальным значением считают коэффициент пульсации, не превышающий 10 %. Для ламп накаливания параметр максимум достигает 4 %. Самый худший показатель — у изделий мощностью 40 Вт.

Среди всех доступных электрических осветительных приборов лампы накаливания нагреваются сильнее. Большая часть тока преобразуется в тепловую энергию, поэтому прибор больше похож на обогреватель, чем на источник света. Световая отдача находится в диапазоне от 5 до 15 %. По этой причине в законодательстве прописаны определенные нормы, запрещающие, к примеру, использовать лампы накаливания более 100 Вт.

При рассмотрении спектра излучения и сравнении его с естественным освещением можно сделать два важных замечания: световой поток таких ламп содержит меньше синего и больше красного света. Тем не менее, результат считается приемлемым и не приводит к утомлению, как в случае с источниками дневного света.

Эксплуатационные параметры

При эксплуатации ламп накаливания важно учитывать условия их использования. Их можно применять в помещениях и на открытом воздухе при температуре не менее –60 и не более +50 град

Цельсия. При этом влажность воздуха не должна превышать 98 % (+20 град. Цельсия). Устройства могут работать в одной цепи с диммерами, предназначенными для регулирования световой отдачи за счет изменения интенсивности света. Это дешевые изделия, которые могут быть самостоятельно заменены даже неквалифицированным человеком.

Виды ламп накаливания и их функциональное назначение

Лампы накаливания общего назначения

По своему функциональному назначению наиболее распространенными являются лампы накаливания общего назначения (ЛОН). Все ЛОН, производимые в России должны соответствовать требованиям ГОСТ 2239-79. Их применяют для наружного и внутреннего, а также для декоративного освещения, в бытовых и промышленных сетях с напряжением 127 и 220 В и частотой 50 Гц.
ЛОН имеют относительно недолгий срок, в среднем около 1000 часов, и невысокий КПД – они преобразуют в свет только 5% электроэнергии, а остальное выделяется в виде тепла.

Особенностью маломощных (до 25 Вт) ЛОН является используемая в них, в качестве тела накала, угольная нить. Эта устаревшая технология использовалась еще в первых «лампочках Ильича» и сохранилась только здесь.

Сейсмостойкие лампы, тоже входящие в группу ЛОН, конструктивно способны выдерживать сейсмический удар длительностью до 50 мс.

Лампы накаливания прожекторные

Прожекторные лампы накаливания отличаются значительно большей, по сравнению с остальными видами, мощностью и предназначены для направленного освещения или подачи световых сигналов на дальние расстояния. Согласно ГОСТу их разделяют на три группы: лампы кинопроекционные (ГОСТ 4019-74), для прожекторов общего назначения (ГОСТ 7874-76) и маячные лампы (ГОСТ 16301-80).

Использование трехжильной проводки в домашней сети обеспечивает высокий уровень пожаробезопасности и уменьшает риски для жизни человека. В решении вопроса — как подключить розетку с заземлением — достаточно следовать элементарным правилам и схеме установки.

Для оборудования электрических сетей жилых помещений средствами безопасности необходимо сделать выбор между установкой УЗО или дифавтомата. Помочь в этом сможет полезная статья. Установить дифавтомат можно несколькими методами, о которых можно прочитать здесь.

Тело накала в прожекторных лампах длиннее и при этом расположено более компактно, для усиления габаритной яркости и последующей фокусировки светового потока. Задачу фокусировки решают специальные фокусирующие цоколи, предусмотренные в некоторых моделях, либо оптические линзы в конструкциях прожекторов и маяков.

Максимальная мощность выпускаемых сегодня в России прожекторных ламп составляет 10 кВт.

Лампы накаливания зеркальные

Зеркальные лампы накаливания отличают особая конструкция колбы и светоотражающий алюминиевый слой. Светопроводящая часть колбы выполнена из матового стекла, что придает свету мягкость и сглаживает контрастные тени от предметов. Такие лампы маркируются индексами обозначающими тип светового потока: ЗК (концентрированное светораспределение), ЗС (среднее светораспределение) или ЗШ (широкое светораспределение).

К этой же группе относят неодимовые лампы, отличие которых состоит в добавлении окиси неодима в формулу состава, из которого выдувается стеклянная колба. Благодаря этому часть желтого спектра поглощается, и цветовая температура сдвигается в область более яркого белого излучения. Это позволяет использовать неодимовые лампы в интерьерном освещении для большей яркости и сохранения оттенков в интерьере. В индекс неодимовых ламп добавлена буква «Н».

Сфера применения зеркальных ламп огромна: витрины магазинов, сценическое освещение, оранжереи, теплицы, животноводческие хозяйства, освещение медицинских кабинетов и многое другое.

Лампы накаливания галогенные

Характеристики галогенных ламп накаливания предусматривают обязательное наличие в газовой колбе бром- или иод-галогеновых соединений. Этот нюанс среды, в которой находится тело накала, позволяет испарившимся молекулам вольфрама реагировать с буферным газом и осаждаться обратно на поверхность спирали после температурного распада неустойчивого соединения.

За счет этого амортизирующего цикла галогенные лампы могут выдерживать больший нагрев спирали, а значит излучать более белый свет, уже около 3000 К, а также имеют увеличенный срок эксплуатации, среднее значение которого 2000 часов.

Но надо знать и о минусах галогенных ламп. Это низкое электрическое сопротивление лампы в остывшем состоянии и невозможность ее применения в системах «Умный дом», где яркость освещения регулируется диммером.

Перед тем, как определить, какая именно лампа накаливания вам нужна, стоит изучить особенности и маркировку существующих типов. При всем их разнообразии, нужно точно понимать назначение выбираемой лампы и то, как и где она будет использоваться. Несоответствие характеристик лампы задачам, под которые она приобретается, может повлечь не только ненужные расходы, но и привести к аварийным ситуациям, вплоть до повреждения электросети и пожара.

Характеристики

Лампы накаливания характеризуются такими величинами:

мощность (Вт). Диапазон этого показателя впечатляет размахом – от 25 до 1000 Вт. Подбирают «силу свечения» исходя из расчета освещенности помещения. Для бытовых нужд достаточно в 25-150 Вт, а для других – мощнее;
напряжение (В). Выпускаются виды ламп, работающих от напряжения 220 В, 380 В. Так же существуют источники освещения, работающие на пониженном напряжении;
светоотдача (Лм/Вт). Чем выше этот показатель, тем ярче будет гореть источник света. Для данного продукта он находится в диапазоне 9-19 Лм/Вт;
вид и размер цоколя. По виду монтажа цоколь бывает резьбовой и одно- либо двухконтактный штифтовой. Размер цоколя имеет три стандарта – Е14, Е27 и Е40 (самые ходовые). Цифры обозначают диаметр в миллиметрах;
эксплуатационный ресурс. В приемлемых условиях лампа накаливания может функционировать до 1000 часов.

Виды и характеристики ламп накаливания достаточно разнообразны. Это обуславливает их популярность и распространенность в различных производственных и бытовых сферах.

Цоколи ламп (типы, виды, расшифровка).

Достоинства

Лампы накаливания имеют такие преимущества:

Низкая стоимость по сравнению с другими видами ламп (люминесцентные, светодиодные).
Компактные размеры.
Работают при незначительных перепадах напряжения.
Функционируют без специального оборудования, излучают свет сразу после включения (не нужно время на разогрев).
При работе на переменном токе мерцание присутствует, но человеческий глаз его не улавливает.
Излучают свет, который приятен для человеческого зрения, коэффициент цветопередачи на высоком уровне.
Обычная лампочка может работать при низких температурах, поэтому ее применяют для освещения улицы.
Не содержит токсических веществ в колбе, поэтому ее можно выбрасывать в мусор.
Работают беззвучно (нет шума, треска, гула), отсутствуют радиопомехи.
Прибор не чувствителен к полярности подключения.
Нить накала прибора испускает сравнительно мало УФ-лучей.

Это основные преимущества ламп накаливания.

Виды ламп и их функциональное назначение

Существует много ламп накаливания, классификация их происходит по функциональному назначению и конструкционным особенностям.

Общего, местного предназначения

Вплоть до 1970 года их называли нормально-осветительными. Эта группа является самой массовой среди обычных ЛН. Ранее успешно использовались как для общего, так и для декоративного освещения дома, в офисах, других учреждениях. На данный момент во многих странах, в том числе в России, их выпуск ограничивается.

Что касается лампочек местного назначения, то они по конструкции такие же, как и общего, но рассчитаны они на пониженное рабочее напряжение. Использоваться могут в ручных переносных светильниках, для освещения станков, верстаков и т. д.

Лампа общего назначения

Декоративные

Основная их особенность – это фигурная колба, размеры ее могут быть очень разными, также как и расположение внутри нити накаливания. Подобные модели сегодня очень востребованы, но выполняют не так роль освещения, как декора, в особенности в винтажных или ретро дизайн-проектах. Внешний вид подобной лампы очень оригинален.

Варианты исполнения декоративных ламп

Иллюминационные

Колба у них окрашена в разные цвета, в зависимости от целевого использования. Удобны для оснащения иллюминационных установок. Краска в основном наносится на колбу внутри, для этого применяются неорганические пигменты. Значительно реже такие лампы красят снаружи. Мощность их небольшая, варьируется в пределах 10–25 Вт. Необходимый эффект они дают только первое время, далее цвет их меняется, теряет яркость.

Иллюминационная лампа может быть разной мощности

Сигнальные

Применялись в разных светосигнальных приборах. На данный момент из этой сферы их вытесняют светодиодные лампы.

Вариант исполнения сигнальной лампы

Зеркальные

Колба такой лампы имеет специфическую форму, внутри она покрыта тонким слоем алюминия. За счет этого создается зеркальный эффект, также есть прозрачная часть. Основная задача таких ламп – распределение светового потока с целью сосредоточения в пределах определенной зоны. Удобно их использовать в витринах магазинов, в торговых залах. Именно такие лампы используются для обогрева новорожденных птенцов и других животных.

Зеркальная лампа накаливания

Транспортные

Эта группа очень обширная, используется в разных транспортных средствах, для фар или другой подсветки. Востребованы для:

Автомобилей.
Мотоциклов.
Тракторов.
Самолетов и вертолетов.
Речных и морских судов.

Такие лампы имеют ряд особенностей, среди них:

Высокая прочность.
Стойкость к воздействию вибрации.
Специальные цоколи, за счет чего удается быстро менять вышедшую из строя лампу.
Они рассчитаны на питание от электрической сети ТС.

Автомобильные лампы накаливания

Двухнитевые

Это подтип специальной лампы накаливания, которые используются в:

Автомобилях. Так, лампы для фар могут иметь 2 нити накала. Одна из них идет на ближний свет, вторая – на дальний. Аналогичная ситуация и для задних фонарей, только тут отдельные нити для габаритов и для стоп-сигналов.
Самолетах. В отдельных моделях в посадочно-рулежной фаре.
Ж/д светофорах. Тут двухнитевые лампы – это элемент безопасности и подстраховки, если перегорит одна, то вторая сможет продолжать подавать сигнал.

Важно! Есть и другие варианты ламп, например, имеющие специальный спектр излучения, нагревательные, проекционные и другие. Но сегодня они активно вытесняются другими типами лампочек.

Двухнитевая автомобильная лампа накаливания

Достоинства и недостатки

Популярность ламп ДРЛ обусловлена их достоинствами, главными из которых являются:

Продолжительные сроки эксплуатации.
Компактные размеры.
Высокие показатели по световому потоку.

Кроме этого, модели серии ДРВ могут быть использованы вместо ламп накаливания, позволяя снизить нагрузку на питающую электрическую сеть. А наличие вольфрамовой нити способствует стабилизации напряжения питания источника света.

Основными недостатками ламп ДРЛ являются следующие показатели:

Восприимчивость к скачкам напряжения в питающей сети.
Повторное включение источника света можно осуществить только после его остывания.
Пульсация светового потока.

Модификации ДРВ, кроме вышеуказанных недостатков, обладают меньшими КПД и сроком эксплуатации, чем аналогичные модели серии ДРЛ.

В связи с тем, что в последние годы все большее количество потребителей электрической энергии борются за ее экономию, на смену газоразрядным лампам приходят их светодиодные аналоги.

Светотехнические приборы, использующие светодиоды в качестве источника света, применяются в качестве уличных светильников, а также для внутреннего освещения, декорирования помещений и при оформлении ландшафтного дизайна.

Как выбирать газовую лампу

При выборе необходимо знать характеристики 3-х групп ламп:

МГЛ (металлогалогенных);
натриевых;
ртутных.

Металлогалогенные газоразрядные светильники содержат пары ртути и металлов. Давление высокое, свечение мощное и яркое. Колба из боросиликатного стекла отсекает ультрафиолетовые лучи. В моделях, используемых в промышленности, колба может отсутствовать. Мощность 70-2000 ватт, цоколь один или два.

Цвет близок к белому, но с оттенками, зависящими о наполнения:

натрий желтый;
таллий зеленый;
индий голубой.

Доступны модели, в которых 90% белого цвета, и лампочки для подсветки аквариумов и парников с особым спектром. Для человека эти приборы более благоприятны, чем люминесцентные и натриевые.

Натриевые модели отличаются высокой светоотдачей компактными размерами. Срок службы от 25-и тыс. часов, спад потока света 10-20%. Некоторые производители к натриевым соединениям добавляют ксенон, что позволяет получить белое свечение. Модели с высокой мощностью монтируются в основном вне помещений. Из Европы поставляются лампочки с мощностью до 35 Вт, предназначенные для жилых помещений.

Маркировка

Маркировочное обозначение люминесцентных ламп указано на коробке и содержит данные о фирме, мощности, конструкции цоколя, периоде работы, оттенке свечения и т.д.

Согласно расшифровке индекса первая буква маркировки приборов люминесцентного типа — Л. Последующие буквы указывают на цвет оттенка излучения прибора (дневной, белый, холодный тон белого, ультрафиолетовое излучение и т.д.). Кодовое значение будет включать символы Д, Б, УФ и т.д.

Особенности конструктивного исполнения на маркировках обозначаются соответствующими буквами:

u-образные люминесцентные лампы (У);
изделия кольцевой формы (К);
устройства рефлекторного типа (Р);
лампы быстрого запуска (Б).

В устройствах люминесцентного вида на маркировке отображаются и показатели свечения, единицей измерения служит Кельвин (К). Показатель температуры 2700 К по оттенку соответствует излучению лампы накаливания. маркировка 6500 К обозначает холодный белоснежный тон.

Мощность приборов маркируется цифрой и единицей измерения — Вт. Стандартные показатели представлены устройствами от 18 до 80 Вт.

На этикетке также представлено обозначение ламп в соответствии с такими характеристиками, как длина, диаметр и форма колбы.

Диаметр колбы на лампе фиксируется буквой «Т» с кодовым обозначением. Прибор, обозначенный кодом Т8, имеет диаметр 26 мм, Т12 — 38 мм и т.д.

Маркировки приборов по типу цоколя содержат буквы Е, G и цифровой код. Обозначение для миниатюрной формы резьбового цоколя — Е14. Средний резьбовой цоколь имеет код Е27. Цоколь втычного типа для декоративных конструкций и люстр маркируется символом G9. Приборы u-образные обозначаются символом G23, двойные u-образные приборы — G24 и т.д.

Рабочие параметры:

Срок службы в пределах от двух тысяч до 20 тысяч часов, отражает длительность активной эксплуатации.
Световая отдача в диапазоне 40 – 220 лм/Вт.
Цветовая температура для каждой модели в пределах от 2,2 до 20 кК.
Индекс цветопередачи показывает интенсивность цветового восприятия различными поверхностями.
Мощность потребления определяет нагрузку из электросети.
Время готовности свидетельствует о временном интервале от момента подачи напряжения до работы в обычном режиме.
Напряжение зажигания представляет собой самую маленькую разность потенциалов, способную начать разряд.

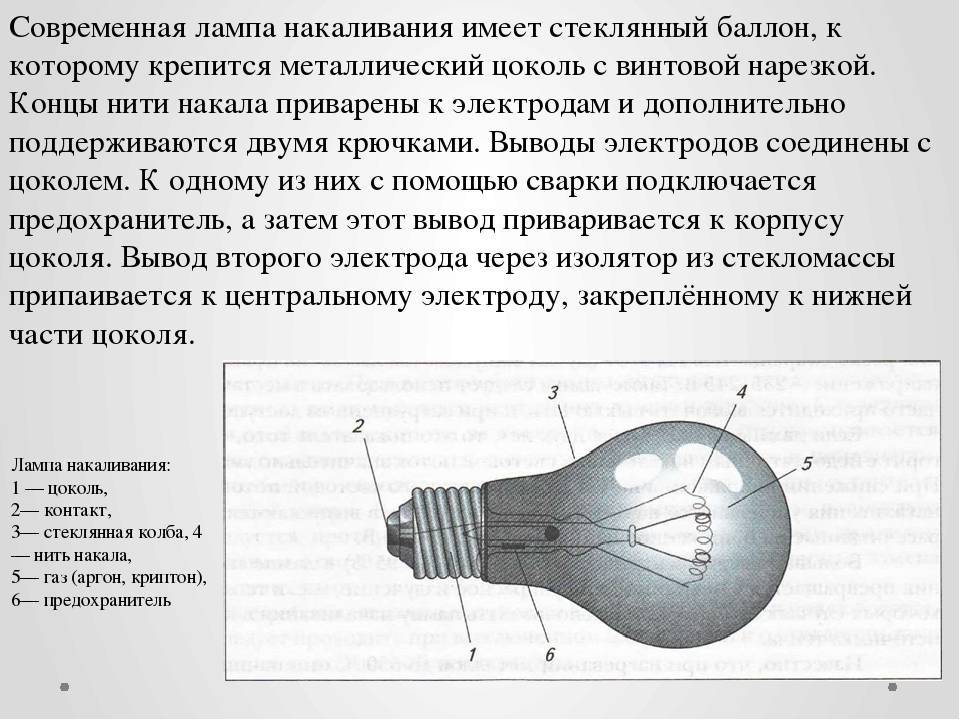

Конструкция, технические параметры и разновидности ламп накаливания
